Разновидности клапанов для счётчиков
Промышленностью выпускаются следующие разновидности обратных клапанов, использующихся в бытовых системах водоснабжения:
- пружинные муфтовые – отличаются цилиндрическим корпусом, состоящим из двух частей, соединённых резьбой. Запор осуществляется подпружиненной тарелкой, размещённой на пластиковом штоке;

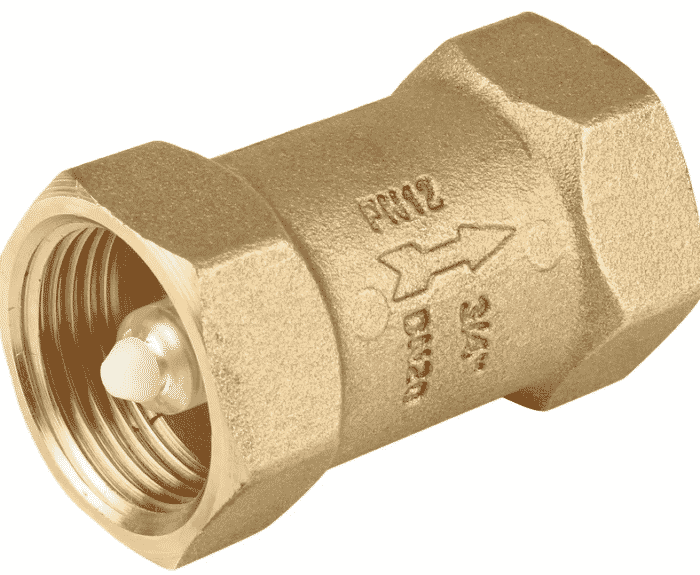

Пружинный муфтовой клапан
- пружинные золотниковые – латунный корпус выполнен цельным и имеет золотниковую камеру сферической формы. Эта особенность конструкции позволяет увеличить пропускную способность устройства. Работает механизм аналогично, за счёт преодоления золотником усилия установленной пружины. Смотреть паспорт.
- пружинные, содержащие дренаж и воздухоотводчик – главным образом используется для отопительных систем и трубопроводов горячей воды, предусматривая возможность стравливания воздуха и выпуска рабочей жидкости, собравшейся после клапана. Это позволяет сбросить давление, упрощает сборку подобных систем, повышает их надёжность. Смотреть паспорт.
Обратный клапан с воздухоотводчиком
- пружинные пропиленовые – монтируются в пластиковых водопроводах. Конструктивно элементы клапана встроены в отдельном отводе, что позволяет выполнять ремонт и замену отдельных деталей без демонтажа корпуса. Смотреть паспорт.
Остальные разновидности обратных клапанов используются в системах транспортировки воды, но не применяются в комплекте с бытовыми счётчиками.
Обязательно ли ставить: требования закона
В сети на тематических форумах ведутся дискуссии о необходимости выполнения требований управляющих компаний по установке приборов учёта и сопутствующей арматуры.
Путаница вызвана тем, что доступно к ознакомлению три документа:
- СНиП 2.04.01-85;
- СП 30.13330.2012;
- СП 30.13330.2016.
Документы называются одинаково: «Внутренний водопровод и канализация зданий». Несмотря на похожесть, при внимательном прочтении можно увидеть различия в вопросе, касающемся установки обратных клапанов. Кроме того, комментаторы не всегда понимают о какой аппаратуре идёт речь.
На сегодняшний день при обустройстве водопровода действует Свод Правил (СП) 30.13330.2016.
В п.1.1. прямо указано, для каких объектов и когда требования применимы, а именно:
- на проектирование внутреннего водопровода на вновь строящихся объектах;
- на проектирование сетей реконструируемых объектов.
К объектам относят общественные здания высотой до 55 и жилые не выше 75 метров. Не предусматривает прямого указания на обязанность собственника установить прибор и Постановление Правительства № 354 «О предоставлении коммунальных услуг…».
Где устанавливают?
О составе оборудования, которое монтируют во внутренних сетях водопроводов говорит Раздел 7 СП 13. 30.13330.2016. Управляющие компании часто ссылаются на п.7.1.4, перечисляющий все приборы, которые могут использоваться.
Дальнейшие же пункты документа перечисляют точные места монтажа. Именно пункт 7.1.9 посвящён обратным клапанам, которые устанавливают:
- на водопроводах, подающих жидкость к групповым смесителям;
- на циркуляционном водопроводе.
Смесители, стоящие в квартирах, даже при большом их количестве к групповым не относятся. В групповых приборах холодная и горячая вода смешивается до нужной температуры в отдельной ёмкости и только потом подаётся в кран.
Циркуляционные водопроводы горячей воды относятся к общедомовому имуществу, поэтому и этим пунктам обосновать обязанность установки обратного клапана в квартирах не получится.
Пункт 7.2.1. предусматривает совместно со счётчиком установку обратных клапанов на подающем и циркуляционном водопроводе. Но при внимательном прочтении пункта целиком, становится понятно, что требования предъявляются к вводам в здание, а не для отдельно взятой квартиры.
На основании чего могут потребовать монтаж?
Единственным пунктом СП 13.13330.2016, на основании которого могут потребовать и добиться установки обратных клапанов, является требования п. 7.2.11.
Там сказано, что использование счётчиков в комплектах со встроенным обратным клапаном, а также установка дополнительной защиты от манипулирования с показаниями может быть осуществлено по требованию снабжающей организации.
Важными в пункте являются два условия:
- организация должна отпускать воду непосредственно абоненту;
- требования должны быть согласованы с органами местного самоуправления.
В каждом конкретном случае необходимо ознакомиться с местным законодательством, чтобы принять решение стоит или нет бороться с поставщиком из-за «лишнего» прибора.
В Москве, например, порядок оплаты приборов и монтажа определён отдельным Законом №35 от 5.07.2006. Судебные процессы, в той или иной мере рассматривающие необходимость обратных клапанов — не редкость.
Например, можно посмотреть Апелляционное определение № 12-27/2014 от 12 августа 2014 г. по делу № 12-27/2014, в котором судья чётко указал, о незаконности требования снабжающей организации об установке оборудования.
Что может предпринять снабжающая организация?
Узел учёта следует оборудовать согласно техническим условиям и проекта, в котором будет предусмотрен обратный клапан. Кроме вновь проектируемых и реконструируемых объектов, в перечень может попасть любая квартира.
В Постановлении Правительства N 776 от 4.09.2013 «Об утверждении правил коммерческого учёта…» есть п.49, согласно которого узел учёта может быть признан вышедшим из строя.
Например, в таких:
- счётчик перестал отображать показания;
- есть признаки несанкционированного вмешательства в работу приборов учёта;
- нарушены пломбы;
- механическое повреждение приборов и т. д.
В случае если узел признан вышедшим из строя, для ввода его в эксплуатацию необходимо получить новые техусловия и изготовить проект, в котором снабжающая организация имеет право указать обратный клапан.
Где ставить обратный клапан
Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.
Графическое обозначение обратного клапана на схемах
В общем-то, четкого указания, где именно надо ставить обратный клапан, нет
Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно
А конкретное его место определяете по параметрам системы и по удобству обслуживания
Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе
А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

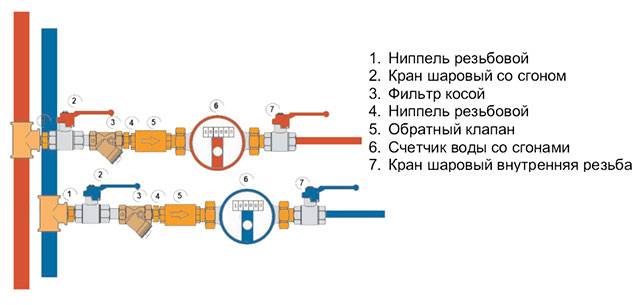

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика
Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.
На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.
Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.
С насосной станцией
Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.
Для насосной станции лучше обратный клапан с фильтром
Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.
Обратный клапан с фильтром для установки с насосной станцией
Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
ЭКО НОМ СВ-15-110
Один из лучших функциональных счетчиков воды. Купить и поставить его в квартире можно всего за 400 рублей. Функциональный прибор из ТОП-2021 занимает верхние позиции всех рейтингов.
Выполнен в соответствии с требованиями ГОСТа. Монтируют счетчик воды горизонтально и вертикально. Корпус выполнен из латуни и прочного металла. Противостоит влиянию разрушительной влажности.
Производитель утверждает, что счетчик в состоянии поддерживать давление и напор воды. Переносит перегретую воду, оказывающую негативное действие на другие приборы.
Период эксплуатации при соблюдении правил достигает 12 лет. Установлена антимагнитная защита. Функционирует совершенно бесшумно.
Основные технические характеристики:
- класс точности В;
- длина монтажа – 110 мм;
- расход 1.5 м³/час.
Преимущество – доступная цена. Недостаток – неясная инструкция. В целом, это самый функциональный счетчик воды. Стоит купить этот прибор из ТОП-2021 и поставить в своей квартире.
Метер СВУ-15
Стоимость от 600 рублей. Водосчетчики этого производителя выпускаются под серией «НЕВОД». Это универсальный прибор, подходящий для замера разной по температуре воды. Многие выбирают этот вариант из ТОП-2021.
Счетчик потраченной воды допускается поставить в современной городской квартире или в доме. Устройство в состоянии выдержать любую характерную для трубопровода температуру воды и стандартный уровень давления.
Производитель выпускает две модификации:
- с литерой “И” – для передачи импульсов низкой частоты;
- с литерой “М” – имеет установленные модули категории M-Bus, оснащен автономным питанием и дополнительной памятью.
Этот прибор из ТОП-2021 подключают к умному дому. Среди дополнительных положительных факторов выделяют:
- наличие антимагнитной защиты;
- компактные размеры;
- прочный корпус, предотвращающий протечки;
- комплектацию, включающаю все необходимое для монтажа.
Кроме того, такой счетчик способен кратковременно выдержать температуру в 100 градусов Цельсия. Среди дополнительных технических характеристик те, кто уже поставил его в квартире, выделяют:
- класс точности А;
- монтажную длину, составляющую 110 мм;
- номинальный расход, равный 1.5 м³/час.
Такой счетчик из ТОП-2021 подходит тем, кто ищет, какой прибор поставить в квартире. Наряду с перечисленными выше преимуществами отмечают пару незначительных недостатков.
Первый заключается в стоимости, она несколько выше, чем у аналогов. Второй выражается в жалобах пользователей, которые упоминают, что приспособление нередко ломается после окончания гарантии.
Несмотря на данные недостатки, модель заслуженно относят к ТОП-2021. Устройство по всем характеристикам подходит для того, чтобы поставить в квартире.
Технические характеристики
Технические характеристики запорной арматуры зависят от ее типа и размера. Чаще при установке водосчетчика используют муфтовый на пружине обратный клапан. Корпус выполняют из чугуна, стали или сплавов цветных металлов. Рабочее давление арматуры составляет 16-40 бар, а минимальное — 0,05 бар.
Диапазон температур, при которых изделие может функционировать, составляет от — 20°C…+100°C Минимальный перепад давления при открытии клапана достигает 0,025 бар, а при закрытии — 0,05 бар. Резьба в арматуре дюймовая ISO 228/1 ГОСТ 6357-81. Средний срок эксплуатации таких клапанов составляет 30 лет.
Конструкция: особенности
Обратный клапан – это автоматический предохранитель, запорный элемент, делающий невозможным реверс жидкости в системе. Элемент очень прост конструкционно, но очень эффективен. Благодаря его
установке некоторые процессы в трубопроводах частично автоматизируются. Вам не придется контролировать ток воды и доказывать проверяющим, что вы ничего не отматывали, ведь это технически невозможно. Даже выглядит опорный клапан как запорная арматура, вот только сам запирающий вентиль отсутствует. Это не скажется на стабильности или герметичности устройства.
Среди конструкционных особенностей стоит отметить:
- запорным элементом является пластинка, золотник либо шар;
- запорный элемент располагается, чтобы поток автоматически перекрывался в реверсном направлении сразу после водомера;
- работа клапана обеспечивается пружиной, регулирующей запорный элемент.
Так, если вода движется в рабочем направлении, то пружина ослабевает под сильным напором, и запорный элемент пропускает поток. Как только поток останавливается, пружина сжимается, и запорный элемент возвращается. В полностью закрытом положении золотник надежно блокирует ход воды – так же, как и вентиль. Открывается он исключительно в рабочем направлении, поэтому реверс исключен.
Для водопровода чаще всего используют лепестковый клапан, надежный и простой в использовании. Среди преимуществ также следует отметить функциональность, практичность и нетребовательность в эксплуатации, невысокую цену (сравнимую с большинством водопроводных фитингов), быстрый монтаж.
Однако учитывайте, что лепестковые модели не смогут полноценно работать с загрязненной средой, поэтому в систему вводят дополнительные фильтры. Они понадобятся и в стандартной водопроводной системе. Ведь все знают о состоянии общедомовых труб, по которым с водяным потоком циркулирует ржавчина.
Плюсы и минусы
При выборе в пользу универсального водомера надо помнить, что на диаметр трубы в 15-20 мм надо устанавливать одноструйный прибор. Этот вид – наиболее распространенный. Если диаметр составляет 50 мм, то необходимо ставить многоструйный.
Основным отличием универсального водомера от водомеров отдельно на холодную и горячую воду – это температурный диапазон работы. Так для ИПУ на холодную воду он составляет 0-30 или 40 градусов. Для ГВС этот показатель составляет до 150 градусов Цельсия.
Минусы и плюсы универсального счетчика горячей и холодной воды
Устанавливается в любом положении
Устойчивость к внешним магнитным полям
Цена ниже, чем на водомер горячей воды
Допустимая максимальная температура, которую выдерживает прибор, – 90оС. По нормам горячая температура в смесителях не должна превышать 75 градусов. Получается, что универсальный счетчик с запасом выдерживает такой нагрев. Но в старых домах с ветхой системой водоснабжения случаются перебои в подаче воды. Из крана может запросто пойти кипяток. В этом случае универсальный прибор выйдет из строя и потребуется замена. А вот некоторые модели счетчиков горячей воды (не все) могут выдержать нагрев до 120-150 градусов (температура пара)
Срок поверки. Срок поверки большинства универсальных водомеров составляет 4 года. Тогда как у раздельных приборов, как правило, 6-8 лет
Для того чтобы выбрать универсальный счетчик потребления воды, желательно знать о том, стоит ли ждать «сюрпризов» от местной системы водоснабжения. А также обязательно учитывать диаметр трубы, на которую будет производиться установка прибора.
ITELMA WFW20.D110
Стоит от 690 рублей. Считается лучшим в ТОП-2021. Выполнен по инновационным технологиям с применением европейских комплектующих.
Компания предоставляет гарантию 6 лет. Это значительно больше, чем у многочисленных конкурентов. Это позволяет отнести прибор учета воды к ТОП-2021.
Устройство наделено уникальными качествами и свойствами. Основные из них:
- выдерживает воду температурой до 110 градусов;
- разрешена горизонтальная, а также вертикальная установка;
- проявляет устойчивость к высокому давлению в трубах в 25 атмосфер.
Чтобы поставить измеритель в квартире, потребуется обратиться к профессионалам. Оборудование не выходит из строя и продолжает функционировать в период опрессовок, когда коммунальная служба подает высокое давление.
Технические характеристики:
- категория точности В;
- монтажная длина обычная – 110 мм;
- номинальный расход составляет 1.5 м³/час.
Преимущество – достаточно высокий рабочий ресурс и длительная гарантия. Недостатков немного, но некоторые собственники, несмотря на заявленные производителем преимущества, жалуются на качество исполнения. Это связано с массовым выпуском моделей этой марки.
В среднем измеритель воды способен прослужить 12 лет. Благодаря этому считается лучшим решением из ТОП-2021 измерителей объема воды. Стоит поставить в квартире именно его.
Как выбрать
Обратный клапан подбирается с учётом следующих характеристик:
- диаметра условного прохода и резьбы патрубков на трубопроводе и счётчике;
- предельного и минимального рабочего давления, указанного в технических параметрах устройства применительно к особенностям конкретного водопровода;
- соответствия установленным стандартам качества.
Особенности использования обратного клапана в зависимости от диаметра условного прохода представлены в таблице:
| Диаметр условного прохода, в дюймах | Особенности применения |
| 1/2 | Нечасто используемое изделие с низкой проходимостью. |
| 3/4 | Изделие с приемлемыми техническими параметрами, наиболее подходящее для квартир МКД. |
| 1 | Самый ходовой типоразмер устройства. |
| 1 1/4 | Применяется в масштабных водопроводных сетях, преимущественно в частном секторе. |
| 2 | Устанавливается на дачах и домах сельской местности, потребляющих воду из скважины. |
Изделие подбирается индивидуально под конкретные условия эксплуатации. Выбор устройства необходимо поручить квалифицированному водопроводчику. Предварительно требуется изучить техническую документацию водомера, разработанную заводом-изготовителем, и условия эксплуатации устройства, с учётом характеристик водопроводной сети.
Мой собственный рейтинг счетчиков воды
С начала 2005 года, как только я начал монтировать счетчики, мне приходилось опробовать более 8-9 марок приборов учета, чтобы окончательно остановится на одной марке в категории цена-качество. Список с описанием минусов и плюсов читайте ниже.
- Геррида (Gerrida)
- Итэлма (Itelma)
- Бетар
- Эко Ном
- Метер (Meter)
Эти счетчики популярны в Сибири, поэтому опишу именно их. В других регионах они тоже присутствуют в продаже и можете пользоваться этой информацией при выборе. Вся информация взята не с потолка, а по опыту установки в квартирах заказчиков. Все счетчики с 6-ти летним межповерочным интервалом.
Вентильная разновидность приборов
Принцип действия вентильного устройства схож с перечисленными выше. Он относится к разряду сухоходных. Но в его конструкции есть полезное усовершенствование – введена возможность монтажа водопроводного вентиля внутри прибора, благодаря чему можно сразу перекрыть воду. Эта конструктивная особенность легла в основу названия.
Вентильный счетчик прост в установке. Веский плюс – лицевую индикаторную часть счетчика можно поворачивать на 360°. Кроме того, проворачивать можно в трех измерениях, что облегчает возможность считывания данных. Его также можно оснастить импульсным выходом.
Как установить обратный клапан в гидропроводе
Отличия в принципах установки состоит в методах крепления. Менее длительной занимает межфланцевая установка. Его клапан нужно размещать строго в направлении течения воды. Фланцевая — применяется в насосных станциях. Они устанавливаются при помощи уплотненных прокладок ко фланцу гидропровода.
В процессе монтажа обратного клапана нужно наблюдать за тем, чтобы ось находилась вертикально, которая располагается выше оси течения.
Узнав о видах клапанов с уверенностью можно заявить, что покупатели могут рассматривать различные виды обратных клапанов для водных счетчиков согласно размерам, методам крепления.
Взвесив все уже известные факты, выбор клапана не будет являться сложной проблемой.
Насосы
Зачастую обратный клапан устанавливается и находится на насосах и насосных станциях.
Он обеспечивает возвращение воды снова в скважину или же в колодец. Они находятся сверху на земле, и от потом уже опускается специальная труба. В конце обязательно должен находиться обратный клапан. Это позволяет поступать воде, как только включается насос. Не нужно ждать выпуска воздуха из водопровода.

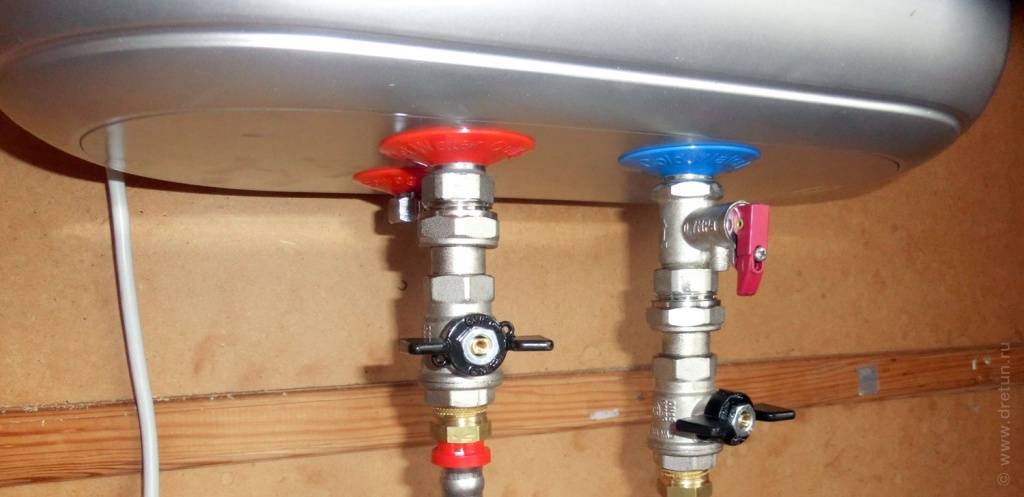

Установка на водонагревателях
При условии того, что вы пользуетесь системой водопровода холодной и горячей воды, не забудьте при монтаже бойлера применить обратный клапан на стояк с горячей водой. Это позволит избежать попадания теплой воды к соседям снизу по стояку. Конечно же соседи особо не расстроятся, а вот вам все-таки нужно будет за него платить.

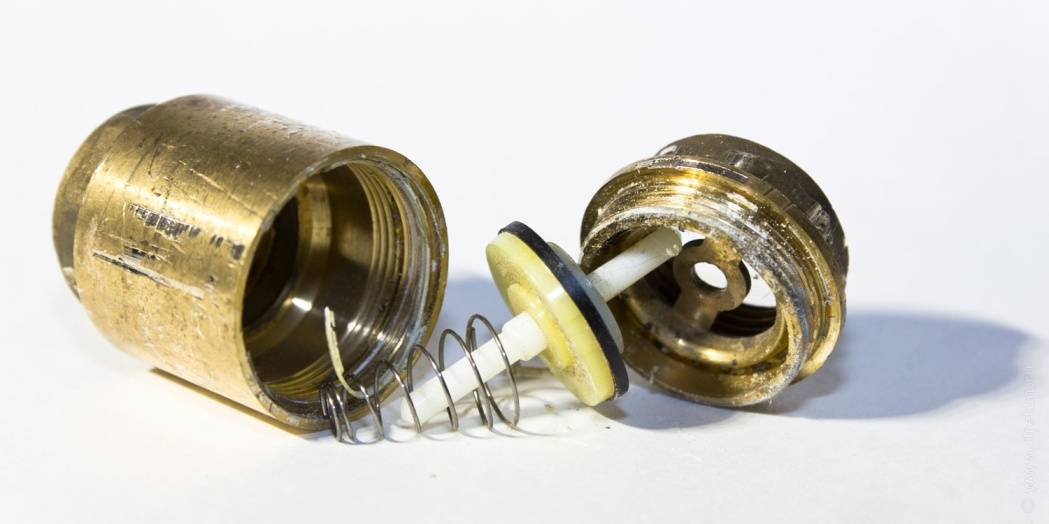

Структура

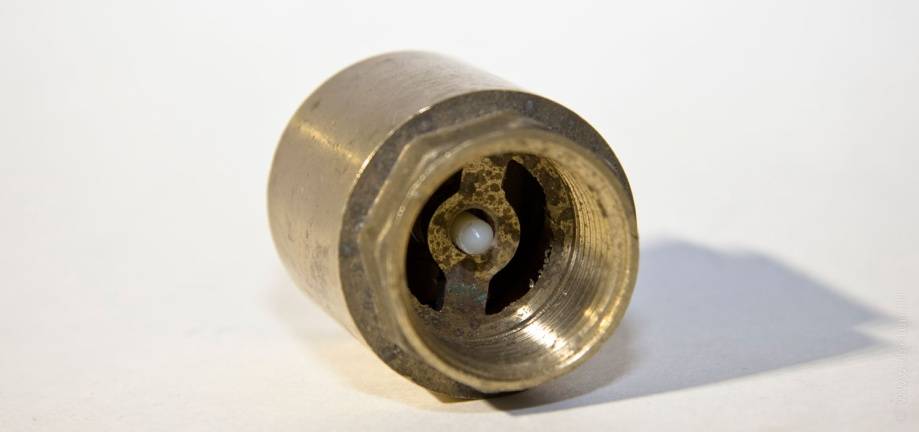

Во время отсутствия работы клапан находится в закрытом положении.
Они бывают из металлических и пластмассовых частей. Первый вид применяется в отоплении. Так как для них требуется сильный поток воды, о чем не стоит забывать при установке всей системы. Основа клапана собрана из двух частей, при чем резьба является герметичной.
В середине находится затвор с прорезиненной прокладкой и пружинкой.
Стоит учесть, что при условии, если вода будет поступать из колодца, нужно обязательно установить специальную сеточку, чтобы в клапан не попали маленькие камушки или другой мусор.Так как это приведет ко сбою в правильной работе
При выборе компании, в которую хотите обратиться за установкой обратного клапана и самого счетчика нужно внимательно и осторожно к этому отнестись, чтобы плохая работа не привела к худшим последствиям
ПУЛЬС 15У-110
Этот счетчик – один из дешевых в ТОП-2021 Стоит от 560 рублей. Многие граждане ставят его в квартире. Также он подойдет для офисных помещений в мегаполисах, за городом в частных строениях.
Если в квартире установлена инновационная система функционального умного дома, поставить эту модель – удачное решение. Здесь есть встроенный функционал, позволяющий передавать сведения на сторонние носители.
К функциональным преимуществам можно отнести возможность поставить вертикально и горизонтально на усмотрение владельца.
Встроенный механизм счетчика не разрушится от влаги. С ней контактирует встроенная крыльчатка. При раскручивании она дает энергию на шестеренки. Корпус прочный, выполнен из латуни. В комплектацию входит клапан, предотвращающий отток.
К основным характеристикам этого прибора из ТОП-2021, относят:
- класс точности – стандартный (В);
- монтажная длина составляет 110 мм, но есть модели длиной 80 мм;
- номинальный расход достигает 1.5 м³/час.
Присутствует легко читаемый циферблат. Недостатков практически нет, разве только некачественно покрашенный корпус, но это мало волнует покупателей. Многие, выбирая прибор учета воды из ТОП-2021, принимают решение поставить его в своей квартире.
Какой выбрать, популярные модели
Среди водоизмерительных устройств можно выделить расходомеры, отличающиеся надежностью, точностью учета и длительным, безаварийным сроком эксплуатации:
- Механический счетчик холодной воды «Бетар СХВ15». Отличается возможностью горизонтального и вертикального монтажа. Гарантийный срок эксплуатации изделия 6 лет. По отзывам потребителей, прибор отрабатывает без аварии 3 гарантийных периода. Лучший по рейтингу.
- Универсальный прибор «Метер СВУ-15». Работает с температурой воды от +5 °С до + 90 °С. Счетчик российского производства. Корпус изделия защищен от влияния внешнего магнитного поля. Расходомер в короткий промежуток времени выдерживает кипящую воду.
- Счетчик, выпускаемый в Германии, ITELMA WFW20 D080. Отличает качество сборки, защита от магнитных полей, срок эксплуатации более 6 лет. Для передачи данных на удаленный офис подключаются импульсные датчики.
- Еще одна популярная модель из Германии – ITELMA WFW24 D080. Прибор отличает износостойкость пластиковых деталей, продолжительность работы, устойчивость к гидроударам. Может работать без фильтра от загрязнений в воде.
Изучив конструкции приборов учета и монтаж, используя видео-материалы и фото-схемы, можно самостоятельно выполнить установку.
Разновидности и параметры выбора
Клапаны обратные, устанавливаемые в системах водоснабжения, выпускаются нескольких типов:
Дисковые устройства отличаются своей компактностью. Принцип работы прибора прост – под напором жидкости дисковый затвор перемещается, освобождая канал. При понижении давления возвращение диска в первоначальное состояние происходит за счет воздействия пружины, в таком положении реверсивный ток воды невозможен.
Клапаны двухлопастные, обладающие большими размерами, устанавливаются в сложных водопроводах. В качестве примера можно представить системы водоснабжения индивидуальных домов, оборудованные насосом – при его поломке велика вероятность обратного перемещения воды под давлением. Принцип действия двухлопастного устройства также не сложен: запорный орган под воздействием жидкости складывается пополам, а при обратном токе затвор раскладывается, полностью занимая проход.
В качестве затвора может использоваться шар, перемещаемый в открытое положение воздействием потока жидкости. При понижении напора элемент возвращается в исходное положение, закрывая собой рабочий проход. Такие клапаны, как и краны, получили название «шаровые» и устанавливаются в водопроводах, устроенных из труб различного диаметра.
В подъемных клапанах используется запорная чаша (золотник). Под напором жидкости чаша приподнимается, освобождая место для прохождения потока. При понижении давления золотник переходит в первоначальное положение, закрывая проход. Такие приборы допускается устанавливать лишь на горизонтально расположенные трубы.
В устройствах лепесткового типа затвором служат лепестки, раздвигающиеся под давлением воды и открывающие канал. При перемещении жидкости в противоположную сторону лепестки сдвигаются.
При подборе клапана, следует обратить внимание на материал его изготовления: качественные приборы изготавливаются из латуни CW617N. Также нужно рассмотреть специальную маркировку:
Также нужно рассмотреть специальную маркировку:
- Обозначение допустимого давления выполняется литерами PN либо РУ и следующими за ними цифрами. К примеру, РУ-20 означает способность устройства работать под давлением до 20 бар. В системах центрального водоснабжения стандартным считается давление до 6 бар для холодной воды и до 50 бар – для горячей.
- Диаметр прохода маркируется литерами DN или РУ, например, РУ-20. По этому параметру клапан подбирается с учетом размера прохода установленных рядом элементов для недопущения повышения нагрузок и понижения давления.
