Термостатический клапан для радиатора отопления: назначение, виды, принцип работы + монтаж

Конструкционные особенности

Устройство терморегулятора достаточно простое и состоит из термоклапана и регулирующего элемента. Поскольку в зависимости от условий, системы отопления монтируются с различными по диаметру трубами, то и терморегуляторы выпускаются для труб различного диаметра. Что касается регулирующего элемента (термостатической головки), то его размеры имеют стандартную величину, поэтому подходят под регуляторы любых моделей, независимо от фирмы-производителя.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

Моделей клапанов и регуляторов не так мало, поэтому перед тем, как их устанавливать, лучше ознакомиться с имеющимися моделями, их устройством, а также принципом работы.

Регулирующие вентили для радиаторов

Чтобы в ручном режиме отрегулировать работу отопительных приборов, используют специальные вентили. Такие краны реализуют с прямым или угловым подключением. Порядок, как регулировать батареи отопления с помощью этих устройств в ручном режиме, заключается в следующем.

При повороте вентиля опускается или поднимается запорный конус. В закрытом положении поток теплоносителя полностью перекрывается. Перемещаясь вверх или вниз, конус регулирует в большей или меньшей степени количество циркулирующей воды.

Благодаря данному принципу действия такие вентили также называют «механическими  регуляторами температуры». Устанавливают их на батареи на резьбу, а к трубам подсоединяют фитингами, чаще всего обжимного типа.

Регулировочный вентиль, используемый для отопительных приборов, имеет следующие преимущества:

  • устройство отличается надежностью, ему не опасны засоры и мелкофракционные абразивные частицы, присутствующие в теплоносителе – это касается исключительно качественных изделий, у которых конус клапана произведен из металла и тщательным образом обработан;
  • изделие имеет доступную стоимость.

У регулировочных вентилей имеются и недостатки – каждый раз при использовании устройства его положение приходится менять вручную  и по этой причине довольно проблематично поддерживать стабильный температурный режим.

Для того, кого не устраивает такой порядок, и он задумывается над тем как регулировать температуру батареи отопления другим методом, больше подойдет применение автоматических изделий, позволяющих держать под контролем степень нагрева радиаторов.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

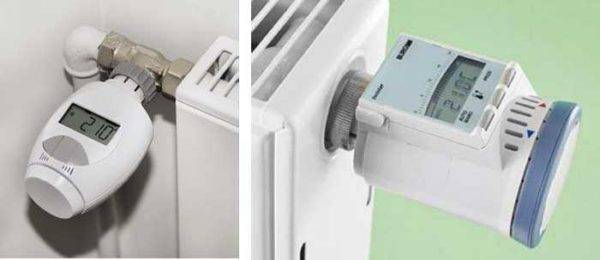

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Назначение и конструкция термоголовки для радиаторов отопления

Главная задача термостатической головки — поддержание температуры воздуха в отапливаемом помещении в соответствии с заданными настройками.

В зависимости от возможностей конкретной модели, в комнате устанавливается фиксированный либо динамический температурный фон.

Для этого класса устройств характерна высокая точность регулировки — для моделей среднего ценового сегмента погрешность не превышает 1°C. Кроме поддержания комфортной температуры, использование подобных устройств также способствует более экономному расходу энергии за счёт оптимизации циркуляции теплоносителя в отопительной системе.

Важно! В зависимости от режима эксплуатации, средний объем сэкономленной энергии при использовании термоголовок варьируется в пределе от 10 до 20%

Устройство

Основные элементы конструкции термостатической головки:

  • пластиковый корпус;
  • сильфон;
  • шток, толкатель и возвратная пружина;
  • стопорный элемент;
  • уплотнительные элементы;
  • крепёжные элементы.

Термостатический клапан

Большинство моделей термоголовок комплектуются клапанами, основная задача которых заключается в регулировании диаметра впускного канала радиатора. Термостатические клапаны монтируются на прямом либо угловом участке отопительного контура.

Фото 1. Термоголовка с термостатическим клапаном. Именно клапанное устройство регулирует количество впускаемого теплоносителя в радиатор.

Снятие термоголовки с клапана по окончании отопительного сезона позволяет решить данную проблему и значительно продлить срок эффективной эксплуатации устройства.

Внимание! При длительном бездействии либо продолжительном функционировании в одном режиме, в значительной степени повышается риск «прикипания» подвижных элементов термостатической головки

Принцип работы

Сильфон термоголовки, заполненный веществом с высоким коэффициентом теплового расширения (обычно — этилацетатом, толуолом или воском), реагирует на изменения температурного фона в комнате. Пользователь устанавливает желаемое значение температуры в помещении.

При повышении этого показателя, наполнитель сильфона приводит в движение шток, сокращающий диаметр проходного канала термостатического клапана. Уменьшается пропускная способность радиатора и температура понижается в соответствии с заданными параметрами.

Фото 2. Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Важно! Установка термоголовок на чугунные радиаторы малоэффективна, поскольку остывание и нагрев чугуна занимает длительное время, особенно по сравнению с алюминиевыми, стальными и биметаллическими радиаторами

Разновидности

Классификация термоголовок осуществляется по нескольким признакам:

  • совместимость с термостатическими клапанами определённого стандарта;
  • способ регулирования температуры.

Критерии выбора при покупке

Нужно помнить о том, что во время приобретения обязательно обратите внимание на технические характеристики устройства, к которым относится следующее:

Диаметр соединения с отопительной магистралью. Чаще всего этот параметр колеблется в пределах от 2 до 4 сантиметров, хотя большая часть зависит от особенностей системы. Если не получается подобрать прибор необходимого диаметра, то нужно использовать специальный переходник.
Возможность монтажа сервопривода на прибор для обеспечения его автоматической работы

Особенно это важно, когда клапан планируется установить на систему теплого водяного пола.
Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.

На отечественном рынке присутствует множество изготовителей трехходовых клапанов. Выбор той или иной модели зависит, прежде всего, от:

  • вида механизма (а он, напомним, может быть механическим либо электрическим);
  • сферы использования (ГВС, ХВС, «теплый пол», отопление).

Самым популярным прибором по праву считается Esbe – шведский клапан от компании, существующей уже более сотни лет. Это надежный, качественный и долговечный продукт, отлично зарекомендовавший себя во многих сферах. Сочетание европейского качества и современных технологий.

Другой популярной моделью является американский Honeywell – истинное детище высоких технологий. Простой управление, удобство и комфорт, компактность и надежность – вот отличительные особенности этих клапанов.

Возможность регулировки в разных системах отопления

К сожалению, и в наше время не везде есть возможность регулировать температуру в помещении, а, следовательно, устанавливать для этого специальные устройства на батареи не смысла. Такой возможности нет для проживающих в старых многоквартирных домах, отопительная система которых имеет однотрубную разводку. В этом случае подача теплоносителя производится сверху вниз, и он последовательно проходит через все радиаторы, прежде чем вернуться в обратный клапан. Такая система отопления имеет множество недостатков:

  • Неравномерный обогрев помещений. На верхних этажах температура может быть выше, чем на нижних.
  • Регулировка температуры возможна только на целый дом или отдельный подъезд с помощью задвижек в системе отопления.

Однотрубная система отопления может быть улучшена при помощи байпаса, который представляет собой перемычку между прямой и обратной трубой. Тогда регулировка батарей отопления становится возможной.

СБайпас для радиатора

Сейчас при проектировании многоквартирных домов редко закладываю схему однотрубной разводки. Существует двухтрубная система отопления, она лишена недостатков предыдущей. Она также состоит из распределительных стояков, но после каждого радиатора теплоноситель сразу же попадает в обратку. При этом температура на входах в радиаторы отопления на любом этаже практически одинакова. На каждую батарею можно поставить регулятор тепла, как ручной, так и автоматический.

Двухтрубная схема отопительной системы имеет преимущество перед однотрубной

Тут нужно учитывать, что любые изменения в системе отопления в многоквартирном доме нужно согласовать с эксплуатирующими организациями и исполнительными органами.

Если жилье имеет индивидуальную систему отопления, регулировка температуры батарей упрощается. Необходимо при этом:

  • В системе отопления предусмотреть мощный котел.
  • Монтаж принудительной прокачки теплоносителя.
  • На каждую батарею установить стандартный запорно-регулировочный или трехходовый кран.

Установка термостата

Чтобы устройство правильно работало, нужно знать, как поставить регулятор на батарее отопления и как им пользоваться. Его помещают в отверстие, закрывающее пробку на радиаторе по ходу циркуляции горячей жидкости. Монтаж осуществляют так, чтобы термостатический элемент оказался закрепленным горизонтально. При этом будет скомпенсировано влияние нагрева на клапан и трубы.

Установку регуляторов температуры на батареи в однотрубных конструкциях  производят исключительно при наличии байпаса. Так называется трубная перемычка, обеспечивающая независимое передвижение теплоносителя от труб, которые подводят его к радиаторам.

На клапане терморегулятора можно увидеть стрелку, указывающую на направление движения нагретой жидкости. Когда термостат помещают на функционирующую отопительную систему, тогда этот нюанс определяют относительно вертикальных трубопроводов.

Работа терморегуляторов механического типа зависит от ряда факторов:

  • движения воздушных потоков в помещении;
  • прямого солнечного света;
  • наличия в комнате источников холода или тепла;
  • температуры снаружи помещения.

Определения

Давайте начнем знакомиться с устройством термостатического оборудования, продвигаясь от простых понятий к более сложным.

Термостат

Это общее название для всех устройств, способных поддерживать стабильную температуру какой-либо среды при меняющихся внешних условиях.

Применительно к отоплению под термостатом понимается регулирующая арматура, способная обеспечить постоянную температуру воздуха в помещении при изменении:

  • погодных условий и, соответственно, потерь тепла через ограждающие конструкции здания;
  • температуры теплоносителя.

Термостатический клапан

Термостатический радиаторный клапан решает проблему стабилизации температуры в помещении самым простым и очевидным способом — ограничивая расход теплоносителя через отопительный прибор. Чем меньше воды или антифриза за единицу времени проходит через батарею — тем она холоднее, чем больше — тем сильнее увеличивается ее теплоотдача.

Каков принцип работы термостатического клапана для радиатора? Абсолютное большинство устройств нижней и средней ценовой категорий использует расширение жидкостей и газов при нагреве и сокращение их объема при охлаждении.

При нагреве содержимого сильфона он удлиняется и с усилием прижимает клапан к седлу, тем самым ограничивая расход теплоносителя. Проходит какое-то время, и вследствие уменьшившейся теплоотдачи отопительного прибора воздух в помещении становится холоднее. Сжатие рабочей среды приводит к уменьшению длины сильфона; открывшийся клапан позволяет теплоносителю вновь прогреть батарею.

Более сложный и дорогостоящий вариант исполнения термостатического клапана — электрический привод с цифровым управлением, которое осуществляется на основе анализа данных с встроенной или выносной термопары.

Термоголовка

Строго говоря, термостатическая головка для радиаторов — это несложное приспособление для ручной регулировки положения клапана термостатического клапана. Вращая ее рукоятку, можно выставить целевую температуру в помещении, которая в дальнейшем будет поддерживаться в автоматическом режиме.

Термостатический комплект

Типичная обвязка отопительного прибора включает некий джентльменский минимум, позволяющий гибко регулировать его теплоотдачу. В набор входят:

В некоторых случаях вентиль на одной из ниток может быть заменен обратным клапаном, прекращающим подачу теплоносителя при противотоке (читайте — сбросе вода из батареи), или дополнительным дросселем. Дроссель в этом случае обеспечивает предварительную балансировку отопительного прибора (регулировку проходимости для выравнивания температур ближних и дальних отопительных приборов).

Термостатическим комплектом называют набор запорной арматуры от одного производителя, включающий как минимум термостатический клапан и термоголовку; чаще в набор дополнительно включается балансировочный дроссель.

Кроме того, комплектация может быть дополнена:

  • радиаторными пробками;
  • американками для быстроразъемного подключения радиатора (они могут представлять собой отдельный элемент арматуры или быть частью термостатических клапанов);
  • кронштейны для монтажа батареи.

Цена комплекта от приличного производителя начинается примерно от 1000 рублей; верхняя граница — 3 — 5 тысяч в зависимости от уровня бренда и комплектации.

Установка кранов на батареи отопления

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

  • в системах централизованного теплоснабжения;
  • в частных домах и квартирах с индивидуальным источником тепла;
  • в многоквартирных домах, оборудованных индивидуальной котельной.

Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

Классификация и принцип действия термоголовок для радиатора отопления

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Устройство термоголовки

Термоголовка и клапан в разрезе

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

  • для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
  • для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант

Каких видов бывают вентили

Конструктивные особенности – не единственное, чем различаются современные термостатические вентили. Данные элементы изготавливаются из различных материалов, имеют разные диаметры и способы подключения. Ознакомимся с основными видами.

Материал изготовления

Главное условие – материал, из которого производится вентиль, должен быть стойким к механическим воздействиям и образованию коррозии. Объясняется это тем, что элемент находится в постоянном контакте с жидкостью – теплоносителем.

От материала, из которого изготовлен клапан, зависят эксплуатационные и технические характеристики изделия. Рекомендуется, чтобы вентиль был сделан из меди, латуни или чугуна. Медные варианты дорогостоящи, но долго служат. Латунные образцы также имеют длительный срок эксплуатации и не вызывают сложностей во время работы. В целом, чтобы сделать правильный выбор, лучше обратиться за советом к специалистам компании, которые будут настраивать отопительную систему.

Вентиль

Метод управления

По этому параметру выделяют устройства 2 видов:

  • электрические;
  • ручные.

Зачастую устанавливается ручной вариант, визуально схожий с обыкновенным шаровым краном. Более современные модели с электрической начинкой пользуются популярностью в частных домах – управляются они автоматически, распределяя тепло по помещению. Регулировка термостатического вентиля простая – пользователь выставляет желаемую температуру обогрева для каждой комнаты и прибор подает рабочую жидкость к отопительному прибору. При желании такая система совмещается с «теплым полом», но требуется продумать способ создания защитного покрытия для труб.

Схема подключения

Разобравшись, из чего состоит вентиль и по какому принципу он функционирует, рассмотрим различные схемы его подключения. Здесь все зависит от того, с какой целью устанавливается термостатический балансировочный клапан.

Для чего нужен вентиль:

  1. Защищает твердотопливный котел от воздействия конденсата и температурного шока, что случается в результате внезапного отключения электроэнергии.
  2. Чтобы теплоноситель, циркулирующий в системе «теплый пол» не прогревался выше +45 градусов по Цельсию.
  3. Поддерживает необходимую температуру теплоносителя в системе отопления, а значит и давление в трубопроводе.

Для защиты теплового агрегата, работающего на твердом топливе, не допускается, чтобы в его контур попадала остывшая вода из системы отопления. Для этого котел подключается по особой схеме, в которую включен не только смесительный клапан, но и байпас. Работа схемы выглядит следующим образом: теплоноситель будет циркулировать по малому кругу через байпас до тех пор, пока не прогреется теплогенератор. Когда температура достигнет +50-55 градусов Цельсия, начнет открываться клапан, подмешивая холодную воду из системы. Когда котел выйдет на рабочую температуру, байпас перекроется и весь поток начинает поступать через радиаторы.

Аналогичные функции и при подключении к системе «теплый пол». Насос обеспечивает циркуляцию теплоносителя в контуре до тех пор, пока он не станет остывать. Как только это случится, срабатывает датчик и вентиль и в систему начнет добавляться горячая вода от котла.

Данная важная деталь также находит применение при обвязке твердотопливного котла и буферной емкости, играющую роль аккумулятора тепла. Для эффективного ее прогревания температура теплоносителя должна достигать отметки в +70-85 градусов Цельсия, что выше нормы для радиаторов. Термостатический вентиль используется, чтобы понизить температуру. Для этого его устанавливают за емкостью, в паре с насосным оборудованием.

Нередко термостатические переключающие вентили устанавливаются в больших коттеджах со сложной отопительной системой, с гидрострелкой и распределительным коллектором. Каждому контуру в такой ситуации требуется определенная температура. Наивысший показатель тепла нужен бойлеру, поэтому к нему не подводится регулирующая температура. А вот для остальных потребителей подается не такой горячий теплоноситель, поэтому их подключают посредством термостатических вентилей.

Разновидность вентиля

Как выбирать трехходовой клапан

Ассортимент трехходовых термоклапанов крайне широк

Как подобрать модель, чтобы она подходила техническим характеристикам отопительной системы дома? Обращают внимание на такие параметры:

  1. Вид затворного механизма – поворотный или седельный. Последний обеспечивает более плотное примыкание затвора и точнее регулирует напор даже в условиях высоких температур и перепадов давления.
  2. Тип управления. Он может быть автономным, ручным, термостатическим и электрическим. Электрические сервоприводные модели больше всего подходят для водного теплого пола.
  3. Сфера использования. Горячее водоснабжение, отопление – радиаторное или теплый пол. Для ГВС – разделительные, для отопительных контуров – смесительные.
  4. Материал клапана. Латунная и медная арматура служит гораздо дольше.
  5. Диаметр труб, к которым будет подсоединяться термоклапан.
  6. Способ соединения – резьбовой или фланцевый. При сечении свыше 65 мм обычно устанавливаются фланцевые модели.

Дальше следует опираться на данные теплового и гидравлического расчета отопительного контура и конкретно того участка, где планируется установка трехходового клапана:

  • Давление.
  • Максимальная температура теплоносителя в месте монтажа клапана.
  • Средний расход воды (м³ на 1 час).

Эти данные обязательно должны совпадать с маркировкой на самом клапане или информацией в сопроводительной документации к изделию.

Популярные производители трехходовых клапанов

Среди многочисленных производителей трехходовых термоклапанов я бы выделила следующую пятерку лидеров. Они специализируются на производстве инженерной сантехники, термостатического оборудования и активно внедряют новейшие энергоэффективные технологии:

  • ESBE (Швеция).
  • IMI-HEIMEIER (холдинг, включающий в себя 3 производственных комплекса).
  • Danfoss (Германия).
  • HERZ (Австрия).
  • Valtec (Италия, Россия).

Valtec – специальный проект, производство адаптированной к российским реалиям разнообразной инженерной сантехники. Особенный плюс – приемлемая цена и большой срок гарантии на продукцию.

Сколько стоят трехходовые клапаны

Стоимость устройства складывается из множества аспектов – материала, из которого они произведены, технической оснащенности, репутации бренда. Стоит ли за нее переплачивать, решать вам.

Подключение клапана

На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния

Таким образом, он более точно сможет определить температуру воздуха в помещении.
Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.


Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

  1. Твердотопливный котел – осуществляет отопление здания.
  2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
  3. Термостатический клапан – регулирует температуру теплоносителя.
  4. Радиатор отопления – выполняет обогрев помещения.
  5. Балансировочный клапан – регулирует давление в трубопроводе.
  6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
  7. Запорная арматура – перекрывает поток жидкости.
  8. Фильтр – производит очистку воды.
  9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
  10. Манометр – определяет давление в трубопроводе.
  11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
