Cкважина на даче своими руками: как самому пробурить скважину на песок

Оцинкованная труба для скважины – допустимо ли?

Использование оцинкованного металла в пищевых целях неприемлемо — это не только мало полезно для здоровья человека, но и крайне ненадежно.

Вы найдете ответ на этот вопрос на собственной кухне – много ли там оцинкованной посуды, которую вы используете в пищевых целях?

Нет вообще. Я редко сталкиваюсь со скважинами, обустроенными с использованием оцинкованных труб, потому что массово их никто не предлагает – это единичные случаи, когда в руки небольших компаний попадают оцинкованные трубы Б/У.

Их истинное назначение – строительство трубопроводов-магистралей для перекачивания газа, нефтепродуктов и воды, не предназначенной для пищевого использования.

Оцинкованная труба.

Стоимость новой оцинкованной трубы выше в сравнении с аналогичной трубой из черного металла, так как дополнительных затрат требует гальваническая обработка.

Однако, насколько мне известно, недобросовестные бурильщики предлагают ее по меньшей цене при обустройстве скважин, так как это случаи нецелевого применения, да и сам продукт уже был в использовании.

Я выделю несколько минусов использования таких труб:

Возможное вредоносное воздействие на воду, в том числе в самом водоносном горизонте
Меньший эксплуатационный срок – подверженность воздействию блуждающих токов и возникающие в результате электролитические реакции дырявят стенки обсадной колонны очень быстро
Проблемы при необходимости сертификации гидротехнического сооружения

Я советую вам использовать традиционные решения, потому что такая экономия в итоге всегда выходит боком.

?????????? ???????? ?????? ???????

Ударно-канатное бурение

Отличие бурения желонкой (другое название – ударно-канатный метод) от шнекового и роторного бурения заключается в том, что при работе отсутствует вращательное движение. Данное оборудование для ручного бурения скважин – это длинный и узкий кусок трубы, оснащенный клапаном и заточенный в нижней части.

Самодельная скважина на воду в данном случае создается так:

Перед тем, как сделать скважину под воду, в почве нужно сделать небольшое отверстие при помощи ручного бура, чтобы легче было работать дальше;
Над отверстием устанавливается тренога с блоком;
Поверх блока укладывается трос, к которому подвешена желонка;
Желонка бросается в шахту с высоты около 2 м над уровнем земли;
При ударе о грунт заостренный рабочий край инструмента разрыхляет породу, и она захватывается клапаном желонки, не позволяющему грунту выпадать;
Операция с бросанием повторяется несколько раз, чтобы в инструмент попало побольше грунта;
Желонка извлекается на поверхность и очищается от породы;
Указанные выше операции повторяются до тех пор, пока инструмент не дойдет до водоносного слоя;
После этого нужно пробурить шахту до следующего слоя;
По мере углубления ствола нужно защищать его обсадной колонной, наращивая ее до тех пор, пока скважина не будет готова.

Само по себе отсутствие воды в шахте позволяет добиться более высокой прочности стенок. Кроме того, при данном методе очень легко определить, дошел ли инструмент до слоя воды. При использовании «мокрых» методов бурения неопытные мастера очень часто промахиваются и продолжают углублять шахту, хотя водоносный слой уже обнаружен.

Помимо всего прочего, ударно-канатное бурение дает возможность обустраивать бесфильтровые скважины. В пространстве под обсадной колонной в песке вымывается небольшая полость, в которой вода отстаивается. Обсадная труба после этого немного поднимается. Особенностью создания бесфильтровых скважин является необходимость использования забивного стакана.

Забивной стакан – это инструмент, очень похожий на желонку, но, в отличие от нее, стакан не оснащается клапаном. Отсутствие клапана обусловлено отличной способностью инструмента проходить через вязкие пластичные грунты (например, суглинки). Стакан падает в шахту и заполняется породой, которая удерживается самостоятельно. Через длинные щели в стенках стакана его можно очистить, используя арматуру или подобный инструмент.

Для реализации ударно-канатного способа бурения можно использовать оба инструмента – желонку и стакан. Комбинируя инструменты и применяя каждый из них для «своего» грунта, можно добиться наибольшей эффективности работы, существенно ускоряя прохождение разных слоев почвы.

Впрочем, если говорить о скорости работы, то здесь ударно-канатный метод занимает последнее место – на бурение скважины в одиночку может потребоваться один-два месяца. Конечно, все операции достаточно просты и понятны, но времени на их выполнение уходит слишком много, что нередко отпугивает начинающих мастеров, интересующихся, как сделать скважину в домашних условиях.

При помощи желонки можно сделать скважину глубиной около 40 метров. Это значение не предельное – глубину вполне можно увеличивать даже до 100 метров, и инструмент сможет выполнять необходимую работу. Впрочем, перед тем, как самому сделать скважину, необходимо запастись разными инструментами, поскольку состав грунта по мере роста глубины шахты гарантированно изменится.

Обустройство скважины своими руками

Чтобы вода из скважины подавалась в дом, следует эту скважину обустроить и согласовать с водопроводной системой. Для этого:

ставят стальной или бетонный кессон;
оборудуют каменный приямок;
или устанавливают скважинный адаптер.

Последний является самым современным методом оборудования скважин. И устанавливают его следующим образом:

Когда вода пошла, по скорости ее осветления решают, насколько еще можно углубиться. А дальше сверху в размер режут последнюю трубу обсадки.
Роют к дому траншею, чтоб была глубже нормативных показателей промерзания грунта.
Заранее в трубе вырезают отверстие под адаптер и устанавливают его (адаптер), заглушив патрубки.
Трубу ставят и бурят, сориентировав выход адаптера в траншею как раз ниже отметки промерзания грунта.
Раскачивают скважину, устанавливают фильтр и опускают насосное оборудование.
Подключают подающую насосную трубу.
Затем транзитную трубу (ту, что в дом) подключают к штуцерам адаптера.
Прокладывают кабель насоса.
Устанавливают скважинную крышку.
Как только вода пошла в дом, траншею засыпают.

После проведенных мероприятий пробуренная скважина считается обустроенной.

Технология бурения скважины канатным способом

Ударно-канатный способ бурения состоит из следующих этапов.

Этап 1. Предварительный «инструктаж». До начала работ мы должны уяснить, что оптимальная глубина скважины составляет 7-10 метров. Самостоятельно можно пробурить не больше 20 метров, если грунтовые воды находятся на большей глубине, то бурением обязательно должны заняться специалисты.

Этап 2. Выравниваем шурф (прямоугольный «короб») в том месте, где будет располагаться скважина. Размеры шурфа должны составлять 2х1.5х1.5 м, а нужен он для того, чтобыне сыпались неустойчивые верхние слои почвы. Берем доски и делаем обшивку стенок шурфа.

Шурф

Этап 3. Монтируем треногу на месте бурения. Надежно крепим ее, затем помещаем в шурф буровую колонку и поворачиваем штангу. Процесс бурения начался. Каждые 60-70 сантиметров очищаем колонку от налипшей земли.

Этап 4. Когда достигнем водоносного слоя, буровую колонку следует вытащить, а вместо нее опустить фильтр. Фильтр мы будем использовать обязательно, в противном случае водяной насос быстро придет в непригодность. Пустоты, образовавшиеся между стенками скважины и фильтром, засыпаем песком. Затем устанавливаем трубы, по которым будет подниматься вода, и демонтируем стенки шурфа. Засыпаем скважину.

Этап 5. Устанавливаем водяной насос, который будет «стержнем» всей скважины. Внешне он будет выглядеть не слишком привлекательно, поэтом желательно украсить его каким-нибудь декоративным элементом, например, навесом.

Водяной насос

Таким способом мы сможем пробурить скважину до 20 метров. Вода, находящаяся на такой глубине, неоднократно проходила природную фильтрацию, она будет чистой и мягкой.

Необходимое оборудование для работы

Стандартный тип работ по гидробурению выполняется посредством малогабаритных установок. Для собственного участка — это замечательное решение и оптимальный способ своими силами добыть воду.

Поставлять рабочую жидкость в скважинный ствол необходимо со значительным напором, а для этого необходим насос или мотопомпа для загрязненных жидкостей.

Иногда для увеличения пробойной силы в рабочий раствор добавляют дробь или крупный песок. Для дробления крупной гальки, которая может встретиться в песчаных слоях, пригодятся шарошечные и резцовые долота.

Если при бурении скважин или строительстве колодцев на соседских участках встречались валуны или крупная галька, стартовую штангу необходимо оснастить усиленным буром – долотом. Инструмент должен быть закреплен так на штанге, чтобы не мешал поставки воды в ствол

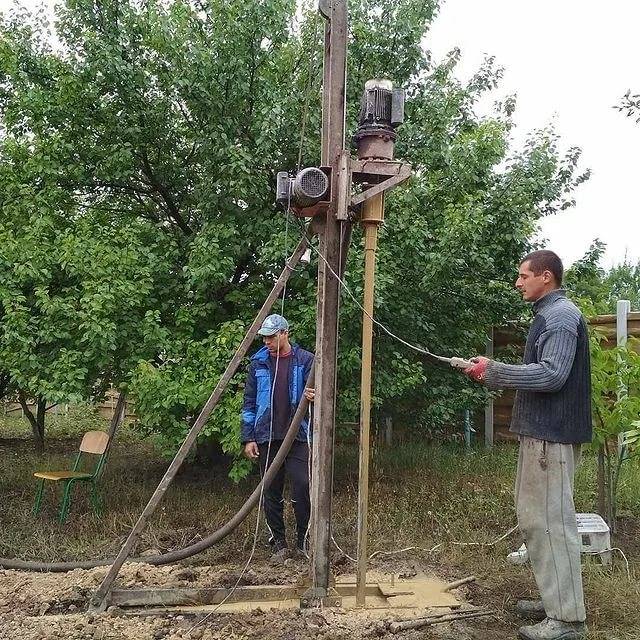

Наиболее востребованы у потребителя для целей гидробурения специальные малогабаритные установки МБУ. Это агрегат с высотой 3 м и диаметром 1 м.

В состав этой сборной конструкции включены:

металлическая рама разборного типа;
инструмент для бурения;
лебедка;
двигатель, передающий усилие на бур;
вертлюг, часть контура для скользящего крепления деталей;
водяная мотопомпа для обеспечения давления в системе;
разведочный или лепестковый бур;
буровые штанги для формирования колонны;
шланги для подачи воды к вертлюгу от мотопомпы;
блок управления.

В числе необходимого оборудования также желательно иметь преобразователь тока. Он нужен, чтобы энергообеспечение процесса было стабильным. Еще обязательно нужна лебедка на поднятие/спуск обсадных и наборных труб.

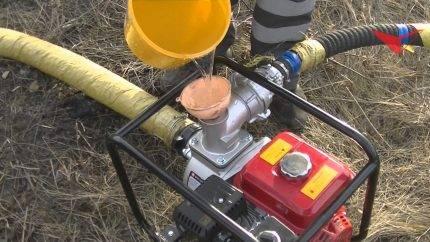

При выборе мотопомпы лучше остановиться на более мощном аппарате, так как предполагаются большие нагрузки. Для гидробурения понадобиться еще и такой сантехнический инструмент, как трубный ключ, ручной зажим, пересадочная вилка.

Процесс гидробурения с самого начала и до конца работ включает постоянный круговорот рабочей жидкости. С помощью насоса водная суспензия с размытым грунтом выходит из скважины, поступает прямо в приямок и после осаждения взвеси снова подается в скважину.

Кроме такого порядка возможно проводить гидробурение неглубоких скважин на воду, не применяя приямка. Такой способ не требует наличия углубления для отстаивания рабочего раствора, экономит время и дает возможность бурить скважину даже в гаражах и подвалах.

Если рядом с участком есть заброшенный пруд, то можно также обойтись без устройства зумфов – приямков. К качеству поставляемой в скважину воды не предъявляются особые требования

Для гидробурения подбирается мотопомпа, способная перекачивать сильно загрязненную воду. Желательно купить агрегат с напором 26 м, давлением 2,6 атм и производительностью от 20 м3/ч.

Более мощная помпа гарантирует быстрое, беспроблемное бурение и лучшую промывку скважины

Для качественного бурения важно, чтобы из скважины всегда шел хороший поток воды

Способы бурения

Теперь подошел черед для разбора способов бурения скважины на своем дачном участке. Многое зависит от предпочтений владельца загородного участка и необходимости. Если дача посещается по нескольку раз в неделю на период соответствующего сезона, то фильтровальная скважина вполне сможет удовлетворить водные потребности. К тому же в этом случае заняться бурением можно и вручную.

Для того чтобы сделать скважину на даче своими руками, понадобится специальная установка, которую можно сделать самостоятельно. А ее тип будет зависеть от способа бурения, которое может быть:

ударно-канатным;
шнековым;
роторным.

В ходе сооружения подобного агрегата, который позволит погрузиться в землю на несколько метров, и создания узкой скважины не обойтись без использования обычных инструментов: дрели, болгарки и сварочного аппарата. Если опыта работы с подобной оснасткой недостаточно, рекомендуется потренироваться для начала.

Создание самодельного бурильного оборудования может затянуться на определенное количество времени и будет затрачено немало сил, установка может пригодиться и в дальнейшем. К примеру, для монтажа свайного фундамента. Ряд мастеров с подобной буровой установки начинали свой бизнес по бурению скважин на соседних участках.

Вариант #1 — шнековое бурение

Стоит сразу отметить, что устройство скважины под воду методом шнекового бурения считается простым и самым дешевым вариантом. Большинство использующихся малогабаритных буровых установок построено на этом способе. Суть технологии заключается в выемке грунта с помощью классического Архимедова винта, именуемого шнеком. Процесс можно сравнить с бурением лунки для подледного лова рыбы любителями зимней рыбалки. Дынным способом бурят скважины, глубина которых не достигает 10 метров. При этом не используется вода или буровой раствор для промывки сооружения.

Существуют вот такие специальные легкоперевозимые установки для шнекового бурения. Их, как правило, используют специализированные компании

Шнековое бурение не во всех видах грунта применимо. Без проблем метод работает в сухих и относительно мягких грунтах. Невозможно бурить шнеком плывуны и твердые (скальные) породы, которые могут встретиться в процессе бурения.

При выборе исполнителей следует обращать внимание на их опыт и квалификацию. Исполнители должны уметь не только пробивать в грунте отверстия необходимой длины, доходя до нужного водоносного горизонта, но и защищать водонос от попадания верховодки и сточных вод, просачивающихся с поверхности

Исполнители должны уметь не только пробивать в грунте отверстия необходимой длины, доходя до нужного водоносного горизонта, но и защищать водонос от попадания верховодки и сточных вод, просачивающихся с поверхности

Способы для самостоятельного бурения

Чтобы пробурить скважину на воду на даче, приусадебном участке, сельском подворье, необходимо учитывать, что есть три диапазона глубин, на которых залегают водоносные пласты:

Абиссинский колодец. До воды придется бурить от полутора до 10 метров.
На песок. Чтобы сделать скважину такого типа, нужно проколоть грунт до отметки в диапазоне от 12 до 50 м.
Артезианский источник. 100-350 метров. Самая глубокая скважина, но с самой чистой водой, пригодной для питья.

При этом каждый раз используется отдельный вид буровых установок. Определяющим фактором является выбранный способ производства буровых работ.

Ударно-канатный

При таком бурении скважин на воду технология процесса предполагает поднятие трубы с тремя резцами на высоту. После этого, будучи утяжеленной грузом, она опускается, и под собственным весом дробит породу. Еще одним устройством, необходимым для извлечения раздробленного грунта, является желонка. Все перечисленное можно купить или изготовить собственными руками.

Но перед тем как пробурить скважину своими руками придется воспользоваться садовым или рыбацким буром, чтобы сделать первичное углубление. Также потребуется тренога из металлопрофиля, трос и система блоков. Поднимать ударник можно ручной или автоматизированной лебедкой. Применение электродвигателя ускорит процесс.

Шнековый

Такая технология бурения скважин под воду предполагает использование бура, который представляет собой стержень с винтовой лопастью. В качестве первого элемента используют трубу диаметром 10 см. На нее наваривают лопасть, наружные грани которой формируют диаметр 20 см. Чтобы изготовить один виток используют круг из листового металла.

От цента по радиусу делается разрез, а по оси вырезается отверстие, равное диаметру трубы. Конструкция «разводится» так, чтобы образовался винт, который нужно приварить. Чтобы пробурить скважину на даче своими руками с помощью шнека, необходимо устройство, которое будет служить приводом.

Это может быть металлическая рукоять. Главное, чтобы ее можно было отсоединить. По мере заглубления бура в грунт его наращивают, добавляя очередную секцию. Крепление сварочное, надежное, чтобы в процессе работ элементы не рассоединились. После окончания процедуры вся конструкция вынимается, а в шахту опускаются обсадные трубы.

Роторный

Такое бурение скважины на даче – не самый дешевый вариант, но самый эффективный. Суть метода в совмещении двух технологий (ударной и шнековой). Главным элементом, принимающим нагрузку, является коронка, которая закрепляется на трубе. По мере ее погружения в грунт добавляются секции.

Перед тем, как сделать скважину, необходимо позаботиться о подаче воды внутрь бура. Это позволит размягчить грунт, что позволит продлить срок службы коронки. Данный способ ускорит процесс бурения. Также понадобится специальная установка, которая будет вращать, поднимать и опускать бур с коронкой.

Прокол

Это отдельная технология, которая позволяет пронизывать грунт горизонтально. Это необходимо для прокладки трубопровода, кабелей и прочих коммуникативных систем под дорогами, строениями, в местах, где рыть траншею нельзя. По свое сути это шнековый способ, но применяется он для бурения по горизонтали.

Роется котлован, устанавливается установка, начинается процесс бурения с периодической выборкой породы из котлована. Если воду на даче можно получить из скважины, отделенной препятствием, делается прокол, закладывается горизонтальная обсадная труба, протягивается трубопровод. Все можно сделать собственными руками.

Инструменты и материалы

В зависимости от того, какой тип скважины нужно обустроить, какова ее глубина, а также от бюджета мероприятий, выбирают инструменты и материалы.

Установку для бурения со станиной можно сварить с помощью обычного аппарата. Шнековый ручной бур покупают в магазине. К нему могут понадобиться дополнительные секции с резьбой. Их количество зависит от предполагаемой глубины источника.

Для обсадной трубы часто применяют пластиковые трубы, хотя они не настолько прочны, чтобы выдерживать движения грунта. Дольше служит бетонная обсадка или металлическая труба, но металл склонен к коррозии. Оптимальный материал – толстостенный пластик, устойчивый к низким температурам

При соединении частей нужно будет обратить внимание на качество пайки – некоторые виды пластика требуют специальных приборов

Как ввести воду в дом из скважины – толщина ПНД трубы

С учетом среднего и пикового водопотребления для загородного дома оптимальным является диаметр 32 мм, обеспечивающий достаточную пропускную способность

Я всегда произвожу индивидуальный расчет для каждого отдельного заказчика, и в основу вычислений ложатся следующие показатели:

Общее число потребителей – количество проживающих в доме людей
Общее число точек водозабора и их максимальное пиковое потребление
Потери пропускной способности на участке водоподготовки – системы фильтрации
Длина подающего трубопровода (чем длиннее, тем больший диаметр требуется)
Запас на возможность подключения дополнительных точек водопотребления впоследствии
Тип насосного оборудования

В итоге я получаю значение пикового водопотребления при условии одновременного включения всех сантехнических приборов и оборудования. Чтобы все они работали правильно, труба должна обеспечивать пропускную способность большую, чем это значение.

Труба для воды – диаметр 32 мм.

Пропускная способность трубы зависит от ее внутреннего диаметра. Приведу несколько значений, чтобы вы могли ориентироваться:

25 мм – 750 литров в час
32 мм – 1620 литров в час
40 мм – 2500 литров в час
50 мм – 4700 литров в час

Давать значения для труб большего диаметра не вижу смысла, потому что дебит бытовых скважин редко превышает 5 тонн в час, да и потребление в частном доме значительно меньше. Оптимальный диаметр подающей трубы – 40-50 мм.

Выводы и полезное видео по теме

Напоследок видеоролики, наглядно показывающие процесс обустройства источника подземной воды.

Видео #1. Процесс самостоятельного строительства утеплённого кессона из бетонных колец и ввод водопровода в дом:

Видео #1. Экономичное обустройство скважины — самостоятельная установка скважинного адаптера:

Правильное обустройство источника индивидуального водоснабжения гарантирует отличное качество воды и избавит от проблем с ремонтом и периодическим обслуживанием скважинного оборудования.

Желающих рассказать о личном опыте в обустройстве скважины за загородном участке приглашаем оставлять комментарии в расположенном ниже блоке. Здесь же вы можете поделиться полезными сведениями по теме и задать вопросы.

Выводы и полезное видео по теме

Видео #1. Демонстрация самодельной буровой установки:

Видео #2. Тестирование самодельного станка для шнекового бурения:

Видео #3. Принцип гидробурения на основе разработки скважины шнеком:

Представленные нами методы ручного бурения помогут в непростом, но полезном деле разработки собственного источника воды на дачном участке.

Приглашаем желающих поделиться собственным опытом в бурении скважин оставлять комментарии в расположенном ниже блоке. Задавайте вопросы, рассказывайте о полезных нюансах в деле проходки и обустройства водозаборных выработок, размещайте фото. Нам интересно ваше мнение о представленной к ознакомлению информации.
