Вытяжки для кухни с отводом в вентиляцию: принцип работы, схемы и правила монтажа

Технические характеристики

В отличие от замкнутых кухонных вытяжек, которые работают по принципу вытяжки загрязненного воздуха – пропуская его через систему фильтров – выпуская очищенные массы в помещение, приборы с вытяжкой в систему вентиляции выпускают воздух наружу. Эта технология позволяет быстро удалять кухонные запахи и не требует регулярной замены фильтров. Для больших кухонь предлагаются большие модели с двумя электродвигателями, подходящие для использования в объектах общественного питания.

Корпус моделей может быть выполнен из нескольких материалов.

Все вытяжки поставляются с панелями управления, которые могут быть как кнопочными, так и сенсорными. Механические панели более понятны и знакомы пожилым людям. Кнопки на таких моделях расположены спереди, что облегчает установку нужного режима. Сенсорные панели современны и удобны. Они оснащены датчиками температуры и влажности, изменения которых автоматически изменяют режим работы прибора. Программирование вытяжки с помощью сенсорного экрана производится только один раз, после его установки. После этого устройство работает автономно и не требует постоянной настройки.

Воздуховоды, устанавливаемые на навесах, представлены гофрированными трубами и пластиковыми воздуховодами. Первые имеют круглое поперечное сечение и характеризуются простотой установки и хорошей гибкостью. Установка осуществляется с помощью кронштейнов, прикрепленных к устройству. Преимуществом гофрирования является возможность придать трубе любой радиус изгиба, а к недостаткам можно отнести шумную работу и вероятность осаждения смазки на внутренние складки трубы. Пластиковые воздуховоды могут быть как круглыми, так и квадратными в сечении, в основном выпускаются в белом цвете и прекрасно вписываются в интерьер. Плюсы включают в себя абсолютно плоскую внутреннюю поверхность, что способствует более высокой скорости воздуха и низкому уровню шума. Недостатками являются отсутствие гибкости и необходимость использования соединительной арматуры, такой как колена и адаптеры, при монтаже.

Существует два типа фильтров, установленных в козырьках. Внешний металлический фильтр не требует замены и на его поверхности осаждается до 95% смазки и грязи. Примеси удаляются путем промывки решетки любым моющим средством, разрушающим смазку. Второй тип фильтров представлен сменными синтетическими фильтрами, которые после сильного загрязнения выбрасываются и заменяются новыми.

Типовые схемы вентиляции на кухне

Существуют две основные схемы вентиляции кухни: естественная и принудительная. В первом случае вентиляция осуществляется с помощью отверстий в стенах и открытых форточек с одной стороны и общих вентиляционных каналов с другой.

Во втором случае воздухообмен осуществляется механически, путем установки энергозависимых устройств. Наиболее удачным считается третий, комбинированный вариант, в котором одновременно присутствует схема естественного притока, согласно которой воздух поступает в помещение самопроизвольно, и принудительной вытяжки через кухонные вытяжки.

По способу очистки воздуха все вытяжки можно разделить на 2 типа – отводящие (приточные) и рециркуляционные. Последние не соединены трубами и каналами с вентиляционными каналами и работают автономно

Существует еще третий тип – комбинированные агрегаты, которые оснащены двойными фильтрами и воздуховодом, и могут работать как с подключением к вентиляционной шахте, так и автономно.

Естественная вентиляция имеет одно преимущество: обеспечение комфортного микроклимата на кухне (как и в других помещениях) не требует дополнительных материальных затрат.

Но у него низкая эффективность. При приготовлении пищи на электрической или газовой плите медленный воздухообмен быстро рассеивает вредные запахи.

Установки с принудительной подачей воздуха гораздо эффективнее, но для реализации механической системы необходимо оборудование, зависящее от источника питания.

Вытяжки и рециркуляционные установки отлично справляются с очисткой загрязненного воздуха и удалением запахов, но они не охватывают область под потолком, где также задерживаются испарения и частицы жира.

Учитывая эти особенности, была использована комбинация вытяжных установок и систем естественной вентиляции.

О типичных схемах и вариантах вентиляции кухни читайте в этой статье, которую мы советуем вам прочитать.

Разновидности воздуховодов. Советы по установке (монтажу)

Отводы для вытяжки на кухню бывают в виде пластиковых каналов или гофрированной трубы. Особенность гофры заключается в круглом сечении и быстроте монтажа, при этом для установки не требуется специальных навыков, знаний или инструментов. Конструкция гибкая по структуре благодаря чему её легко скорректировать по направлению, форме. Для установки вывода кухонной вытяжки на улицу применяются соединительные хомуты.

Различные варианты расположения гофрированного воздуховода

Ключевой недостаток гофрированных воздуховодов – шум при эксплуатации. Специалисты рекомендуют устанавливать ее таким образом, чтобы исключить вероятность образования перегибов и «колен», т.к. на складках чаще всего накапливаются загрязнения.

Пластиковые воздуховоды для вытяжки бывают круглыми или прямоугольными. Зачастую речь идет об белых изделиях, что позволяет без проблем «вписывать» конструкции в любые интерьеры. Внутренние стенки отличаются гладкой поверхностью, благодаря чему улучшается пропускная способность. Для монтажа применяются всевозможные коленья и переходники.

Схема монтажа вентиляционного канала из круглой пластиковой трубы

У пластиковых и гофрированных воздуховодов есть как преимущества, так и недостатки

При выборе конкретной конструкции для кухни важно учесть особенности помещения. Еще одно правило – длина канала должна быть минимальной, чтобы эффективность системы отвода для вытяжки на кухню находилась на максимальном уровне

Предельное количество колен – 3 шт.

Пренебрежительное отношение к указанным правилам и рекомендациям чревато тем, что даже самая дорогая вытяжка с выводом не сможет обеспечить качественный воздухообмен на кухне.

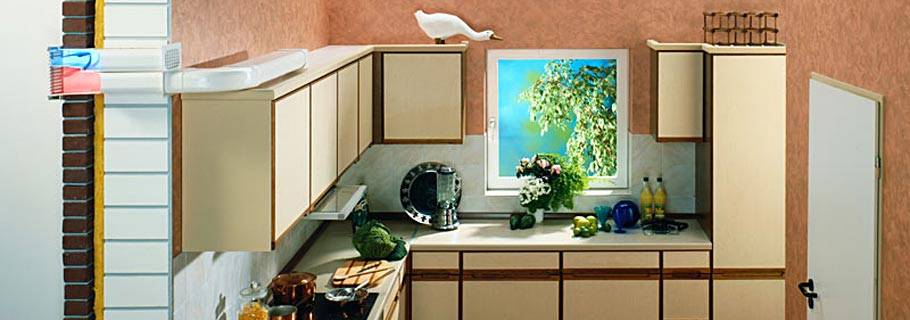

Пример обустройства воздуховода с использованием прямоугольной трубы из пластика

Установку кухонной вытяжки с выводом в вентиляцию, равно как и расчётно-проектные мероприятия лучше делегировать специалистам. Что касается непосредственно монтажных работ, то с ними можно справиться собственными силами.

Как вытяжное устройство подсоединить к вентиляционной стойке

Прежде чем соединить вытяжку с вентиляцией приготовьте все необходимое. Для совмещения вытяжки с отводом в вентиляционный тоннель, применяют гофру или круглые воздуховоды из ПВХ.

Вариант номер два подходит больше, так как создает маленькое противодействие с воздухом. Также за трубами из ПВХ легче ухаживать. Труба по диаметру, 130 миллиметров. Подбирают ее по насечке вытяжки на выходе. Для соединения используют переходник. Для правильного соединения вытяжки и воздуховода нужно подтянуть и закрепить конец воздушной трубы в вентиляционном канале. При присоединении вытяжки с каналом, соединение не закроет просвет вентиляции, если поставить защитную решетку.

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Подготовительные работы по установке вытяжки на кухне через стену

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

  • убирают кухонную утварь, текстиль и предметы декора;
  • накрывают мебель и технику;
  • застилают плотной тканью пол в районе монтажа;
  • освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

  1. Островные – над плитой, расположенной в центре комнаты.
  2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
  3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

  • ПВХ;
  • полипропилена;
  • полиуретана;
  • виниуретана;
  • пластика;
  • полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

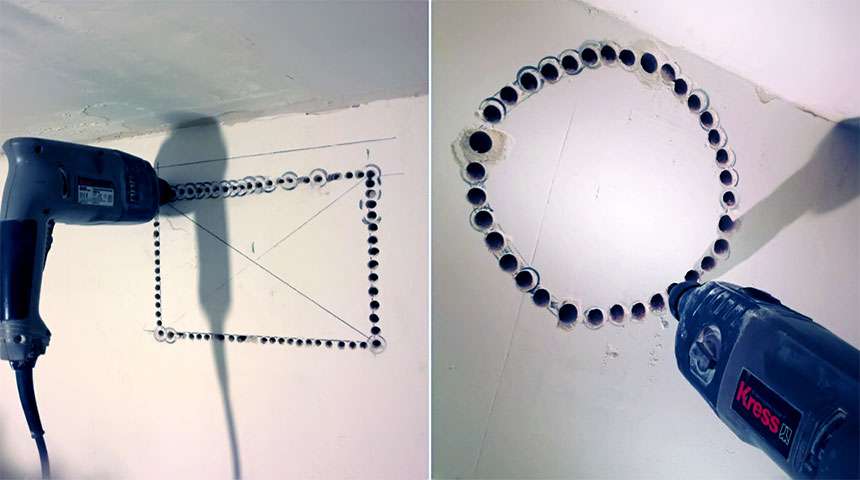

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

  1. Высверливают отверстие в стене для установки станины.
  2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
  3. Крепят станину к стене и устанавливают перфоратор.
  4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
  5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
  6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
  7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
  8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Устройство и работа вытяжки с воздуховодом

Система с отводом воздуха в вентиляцию предназначена для избавления от неприятного запаха на кухне и предохранения мебели, стен и потолка от копоти и жира. Включенное оборудование обновляет воздух в помещении не менее десяти раз в час. Традиционно вытяжка состоит из корпуса, вентилятора, фильтра и воздуховода.

Устройство системы с отводом воздуха в вентиляциюПолезно! Обычно в вытяжных устройствах устанавливают долговечные металлические решетки, которые легко снимаются, промываются от кусочков пищи и устанавливаются обратно. Но есть модели, которые оснащены одноразовыми фильтрами — их нужно менять время от времени.

Принцип работы

Главное отличие вытяжек с воздуховодом от рециркуляционных — простота использования:

  1. При включении агрегата электромотор начинает втягивать загрязненный воздух в вентиляцию;
  2. Установленный на поверхности фильтр удерживает остатки продуктов, не давая им проникнуть внутрь системы;
  3. Неприятный запах через вентиляцию выходит на улицу, а вместо него в комнату попадает свежий чистый воздух.

Направление движения воздушных массВажно! Чем больше мощность двигателя, тем быстрее и эффективнее происходит очищение воздуха в помещении. При этом для качественной эксплуатации устройства необходим постоянный доступ свежего воздуха через открытое окно или форточку.

Преимущества и недостатки

Кухонным вытяжкам с отводом в вентиляцию присущи следующие достоинства:

  • высокая эффективность — техника способна удалить любые неприятные примеси, независимо от размеров частиц;
  • малая сопротивляемость жироулавливающего фильтра позволяет очистить воздух максимально быстро и качественно;
  • установленные фильтрующие элементы не нуждаются в замене — достаточно их периодически очищать от скопившегося жира и мусора;
  • установки требуют минимум ухода в процессе эксплуатации;
  • отличаются простотой в пользовании;
  • большой ассортимент оборудования даст возможность без труда подобрать подходящее приспособление, которое отлично впишется в интерьер кухни.

В целом современные агрегаты лишены недостатков. Отдельные минусы присущи конкретным моделям от разных производителей — это может быть:

  • повышенный уровень шума при включении;
  • высокая стоимость.

Какую лучше всего выбрать вытяжку?

Определившись с местом расположения вытяжки, необходимо обратить внимание на мощность устройства. От этого параметра зависит качество вентиляции и очистки воздуха

Интересно: в Российской Федерации существует стандарт по воздухообмену на кухне. Согласно ему, воздух необходимо заменять каждые 12 часов.

Чтобы рассчитать мощность вытяжки для вашей кухни, нужно умножить ее площадь на высоту потолка, а затем полученное число снова умножить на 12. К полученному результату прибавьте 30% (потери из-за длины вентиляционного канала и изгибов воздуховода). Окончательное значение – это мощность, необходимая для вашей кухни.

Критерии выбора вытяжного устройства

Схема для расчета необходимой мощности кухонной вытяжки

Вытяжки на кухню выбираются по объему помещения и мощности оборудования. Воздух на кухне в течение часа должен смениться 10 – 12 раз. Тогда запахи, влага, копоть и жир будут полностью удалены из кухни.

Перед тем как идти за фильтрующим воздух устройством, необходимо определить размеры кухни. Для этого обычной рулеткой измеряется длина, ширина и высота помещения.

Минимальная производительность вытяжки рассчитывается по формуле:

(a × b × h) × 12 × 1,3

где: (a × b × h) – объем кухни;

12 – количество полных смен воздуха за час;

1,3 – поправочный коэффициент, учитывающий потери мощности при вентиляции в трубе и фильтрах.

Полученную цифру нужно сравнивать с мощностью, указанной в техническом паспорте на понравившуюся модель. Выбирать надо немного мощнее, на 10 – 15 %, чтобы оборудование не работало постоянно с предельной нагрузкой.

Слабая вытяжка не обеспечит полноценную очистку воздуха. Ароматы и пар будут скапливаться на кухне и попадать в комнаты, впитываться в стены и поверхность мебели.

Слишком мощные устройства стоят дороже и потребляют большее количество электроэнергии даже при работе с в экономном режиме. С другой стороны, в экстренных случаях они способны в считаные минуты очистить кухню от дыма забытой на огне еды.

Конструкция вытяжки подбирается, исходя из габаритов кухни, стиля ее оформления, удобства ее размещения над плитой и соответствия ей по размеру. Нижняя, воздухозаборная часть устройства не должна быть меньше варочной панели.

Купольные и каминные модели подойдут для помещений с высоким потолком. Если высота кухни маленькая, установить выводной канал будет проблемно.

Длина вытяжной трубы должна быть в пределах 5 метров и иметь не более 3 изгибов. Если плита расположена далеко, напротив наружной стены, стоит рассмотреть вариант рециркуляционной очистки воздуха.

В малогабаритных кухнях хорошо разместятся настенные и выдвижные модели. Купольные и подвесные вытяжки уместны в большом помещении с высоким потолком и в кухне-столовой.

При покупке следует попросить продавца включить вытяжку и послушать, насколько сильно она шумит. У большинства оборудования нижнего и среднего ценового уровня вентиляторы при работе сильно гудят. Шум может достигать 70 дБ. Нормальным считается уровень звука в пределах 40 дБ, при нем можно длительное время находиться на кухне. Это тише, чем спокойный разговор людей.

Панель управления должна располагаться на передней части устройства, чтобы легко было переключать режимы работы при приготовлении еды. Сенсорная панель реагирует на прикосновение, но очень чувствительна к загрязнениям. Кнопочная система переключения требует небольшого усилия при нажатии, более прочная и долговечная.

На работу вытяжки подсветка не влияет, но создает дополнительные удобства хозяйке при приготовлении пищи. В современных моделях используют в основном галогенные светильники и лампы накаливания. Сверху они закрываются прозрачной или матовой стеклянной крышкой, защищающей их от попадания влаги и горячего воздуха. В отдельных дорогих моделях можно встретить диодные и другие виды светильников.

При покупке оборудования следует обратить внимание на тип лампы и доступность ее для замены. Свет должен быть направлен вниз, не рассеиваться во все стороны и не слепить глаза

Вытяжка может быть дополнительно оборудована таймером, который выключает ее через определенное время. Датчик чистоты воздуха определяет степень загрязненности и самостоятельно включает оборудование.

Особенности монтажа

Порядок монтажа любой вытяжки подробно описан в инструкции.

Как правило, установка проходит в 3 этапа:

  • монтаж зонта;
  • прокладка воздуховода, подключение к отдушине;

На Вашей кухне установлена вытяжка?

Конечно!Нет, но будет!

Большинство пользователей производит монтаж вытяжек самостоятельно. Однако, если нет подходящих инструментов или уверенности в своих силах, приглашают специалистов. Они быстро, качественно выполнят установку, что обойдется в некоторую сумму.

Иногда без участия приглашенных мастеров не обойтись, если требуется выполнить скрытый монтаж воздуховода, или конфигурация кухни слишком сложна.

Нормы и требования к кухонным вытяжным системам

Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

Рекомендации по выбору вытяжки:

В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия)

Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ

Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

Предназначение  агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

Крепление к стене навесной или купольной модели

Несмотря на то, что обе модели отличаются друг от друга по внешнему виду, они устанавливаются на стену. На задней стороне корпуса есть четыре отверстия – два слева и два справа. Многие производители предоставляют монтажный шаблон со своей продукцией, на котором обозначены позиции крепежа. Просто прислоните шаблон к стене, передвиньте маркировку. Если шаблон отсутствует, измерьте расстояние между отверстиями, перенесите его на стену. Если у вас есть помощник, вы можете попросить его подержать на нужной высоте и сделать разметку самостоятельно.

Следующий шаг прост: с помощью дрели проделайте отверстия соответствующего размера, вставьте пластиковые заглушки в шпильки, а затем повесьте капюшон на гвозди шпильки. Конечно, мы проверяем уровень установленного оборудования.

Этот метод хорош, если стена ровная и ничто не стоит на пути. Часто рядом с плитой проходит газовая труба, которая предотвращает установку вытяжки рядом со стеной. В этом случае деревянные блоки можно прибивать гвоздями к стене, а к блокам можно прикреплять вытяжку. Это простой вариант, но не очень хороший – полоски становятся грязными и их трудно чистить.

Второй вариант установки экстрактора за трубами – использование шпильки (другое название – гидравлические болты). Они имеют резьбу для ввинчивания в стену, гладкую часть, которая позволяет взять вытяжку на расстоянии от стены, и меньшую резьбу с двумя гайками, которая будет крепить корпус. Есть эти шпильки в различных размерах, выбрать то, что вам нужно, но все гайки сделаны для немного или восьмиугольный ключ.

Этот вариант установки вытяжки универсален, прост в изготовлении и надежен. Его также проще обслуживать – металл, как правило, нержавеющий, и его не трудно очистить от отложений.

Преимущества и недостатки

Высокий потребительский спрос на вентилируемые модели обусловлен рядом неоспоримых преимуществ этих устройств.

  • Благодаря удалению загрязненных воздушных масс наружу степень очистки помещения составляет почти 100%. Это почти на 30% эффективнее, чем вентиляционные установки с замкнутым фильтром.
  • Отсутствие системы фильтров в вытяжке исключает необходимость регулярной замены фильтров. Это делает устройство намного проще в обслуживании и экономит деньги.
  • Эстетичный внешний вид и элегантная форма аппарата позволяют устанавливать его в кухне любого стиля, не боясь загромождать пространство и испортить интерьер.
  • Высокая эффективность вытяжек обусловлена наличием грубого фильтра с минимальным сопротивлением. Это позволяет пару и дыму покидать помещение, не попадая в зону предварительного фильтра.

Недостатками устройств являются сложность монтажа, которая связана с необходимостью оснащения воздуховодов, а также наличие шумов в процессе эксплуатации устройства. Кроме того, для правильной и эффективной работы устройства требуется достаточно хорошая тяга, при отсутствии которой возникает необходимость установки мощных вентиляторов. Кроме того, в домах, не оборудованных вентиляционными каналами, придется самостоятельно ковать стену и образовывать отверстие для вентиляционного канала.

Виды

Все отводы разделены на две большие группы:

  1. С воздуховодом — грязный воздух уходит во внешнюю среду по вентиляционным трубам.
  2. Рециркуляционного типа — при очистке воздуха используется принцип циркуляции воздуха через вытяжку с дополнительной фильтрацией.

Системы изготавливают из:

  1. Оцинкованного металла. Более надёжные и дорогие элементы конструкции. Устойчивы к перепадам температур. Системы можно встретить на кухнях ресторанов или баров.
  2. Пластика. Недорогие хрупкие компоненты. Пластиковые отводы пользуются большей популярностью в квартирах и частных домах за счёт простоты установки (о вентиляции, с использованием пластиковых труб, подробно рассказано в этом материале).

Все компоненты воздуховода выпускаются в двух формах:

  • круглой;
  • квадратной.

как произвести монтаж вентиляции своими руками

Виды вытяжек с выводом в вентиляцию

Вытяжки принято устанавливать над плитой, являющейся главным источником загрязнения воздуха. С учетом особенностей крепления приборы делят на:

Необычна конструкция островной вытяжки AF 2600

  • островные решения – прямоугольные или квадратные агрегаты, подвешивающиеся над большой варочной поверхностью;
  • встраиваемые модели – одни из самых востребованных, т.к. интегрируются в кухонный гарнитур, не нарушают интерьера комнаты;
  • каминные установки – получили свое название за внешнюю и функциональную схожесть с бытовыми каминами;
  • угловые агрегаты – устройства, имеющие специальную боковую часть для гармоничного дополнения угловой зоны помещения, пространства между 2 стенками (см. фото к статье).

По форме исполнения угловые вытяжки на кухне бывают любыми. Самые популярные и распространенные модели – купольные.

Виды кухонных вытяжек с учетом расположения плиты

Какая вытяжка с выводом лучше? – Ответ зависит от задач, возлагаемых на устройство. Для бытовых нужд подходят купольные, встраиваемые и угловые системы, а вот для очистки больших объемов воздуха (в столовых, ресторанах и т.п.) больше подходят островные модели. Они крепятся непосредственно над плитой (размещенной в центральной части комнаты, не примыкающей к стене) при помощи мощной стальной трубы или троса.

Купольная вытяжка эффективно удаляет загрязненные воздушные массы

Вытяжка с выводом на кухне может быть совершенно незаметной для окружающих, как в случае со встраиваемыми моделями. Корпус бытового прибора в этом случае размещается в подвесном шкафчике или декоративном коробе над варочной поверхностью, плитой. Рабочую зону легко увеличить за счет специальной выдвижной панели, благодаря которой площадь забора пара становится больше 1.5-2 раза. Данные модели устанавливают в малогабаритных кухнях, где важна эффективная циркуляция воздуха без потери функционала вытяжного устройства.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
