Цоколи светодиодных ламп: виды, маркировка, технические параметры + как подобрать нужный

Как правильно подобрать нужный цоколь?

По этому критерию выбор осуществить довольно просто: нужно учитывать параметры светильника, имеющегося в наличии.

Производители выпускают множество светодиодных осветительных устройств. Ими можно заменить как лампы накаливания, так и галогенные.

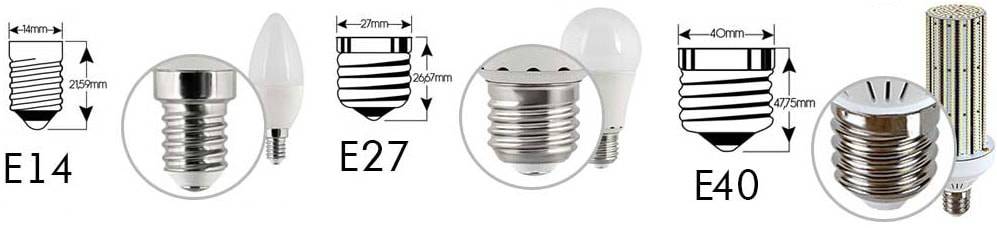

Для первой группы взаимозаменяемыми являются цоколи Е14, Е27, Е40. Для второй — GU10, G4, GU5.3. В лампах встраиваемых, используемых для подсветки мебели, применяют цоколь GX53

При выборе следует знать некоторые нюансы:

  1. Модели с держателями G9 рассчитаны только на 220 В.
  2. Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие лампы, имеющие цоколи Е14 и Е27.
  3. Поскольку существует много вариантов осветительных приборов со штырьковым разъемами, при выборе можно легко допустить ошибку. По этой причине не нужно избавляться от перегоревшей лампы.

К светодиодным источникам света производители адаптировали почти все виды цоколей. Чтобы прибор работал стабильно и долго, нужно учитывать и допустимую мощность для определенного светильника.

Так, если ограничение по этому параметру составляет 40 Вт, то нельзя устанавливать лампу на светодиодах, рассчитанную на 6 Вт.

О дополнительных параметрах выбора светодиодных светильников читайте в этой статье.

Цоколи светодиодных ламп

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.

В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

  1. Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
  2. Трансформаторы от галогенных ламп не подходят для питания светодиодных.
  3. Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
  4. При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Как выбрать LED телевизор

Сегодняшний рынок предлагает широкий ассортимент LED-моделей. Неискушённому в этих делах потребителю сделать правильный выбор достаточно сложно. Главное, учесть критичные характеристики техники, а также взвесить особенности технологий и необходимость их присутствия.

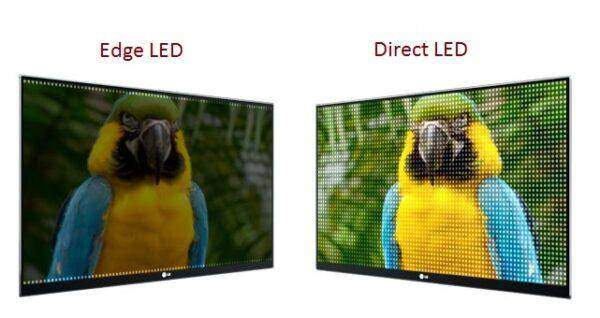

Подсветка

В продаже можно встретить несколько вариантов подсветки. Современные модели построены по технологии DirectLED или EdgeLED, рассмотренные выше. И та, и другая имеет как свои преимущества, так и недостатки.

Плюсы Direct LED:

  • хороший запас по яркости и контрастности;
  • равномерное распределение диодов;
  • отсутствуют специфические подсветы по краям.

Минусы:

  • приличная толщина;
  • завышенное энергопотребление.

Преимущества Edge LED:

  • гибкая настройка цветовой гаммы;
  • тонкий корпус, вплоть до ультра;
  • низкие энергозатраты.

Недостатки:

  • засветы по краям, что особенно заметно в тёмных сценах;
  • стоимость моделей немногим выше, чем DirectLED.

Разрешение экрана

Сегодняшнее ТВ практически полностью переключилось на цифровое вещание, поэтому брать технику с HD-развёрткой не имеет смысла. Оптимальным вариантом считается Full HD-разрешение (1920 на 1080 пикселей).

Ключевую роль при выборе разрешения играет диагональ экрана: чем она больше, тем чётче должна быть картинка. К примеру, для моделей от 50 дюймов и выше целесообразнее будет остановиться на варианте в 4К-формате (4096 на 2160 пикселей), иначе будет прослеживаться неприятное «мыло».

Габариты

Если техника будет стоять на обычной тумбе, то её толщина и вес не имеют значения. Главное, чтобы подставка была соответствующего размера, а модель уверенно стояла на ножках. Если телевизор планируется монтировать на вертикальную поверхность или подвешивать к потолку, то лучше смотреть в сторону тонких и лёгких моделей.

Частота обновления экрана

Данный параметр принято обозначать в герцах – Гц. Видео, вещаемое по цифровому ТВ, идёт с развёрткой в 50 Гц, чего вполне хватает для нормальной визуализации динамических сцен. Но с появлением более продвинутого контента «нормальной» скорости обновления экрана стало не хватать.

Производители ТВ-техники, а именно Sony и Samsung, нашли решение, добавив промежуточные кадры, доведя тем самым уровень развёртки до 100 Гц. Некоторые модели так и вовсе могут обновлять экран с частотой в 200 Гц.

Для реализации этой технологии в технику была внедрена инновационная подсветка Scanning Backlight. Модели с такой начинкой спокойно воспроизводят 3D-контент без каких-либо дёрганий и лагов. Для проверки развёртки телевизора достаточно включить динамическую сцену: картинка должна быть плавной, а контуры каждой детали ровными и чёткими.

Покрытие экрана

Здесь мы имеем глянцевое или матовое покрытие. Второй вариант исключает блики, но чёткость изображения слегка страдает. В то время как для глянцевого решения характерна хорошая контрастность, яркость и насыщенность картинки в целом. Но в качестве ложки дёгтя выступают блики, что затрудняет просмотр ТВ в светлое время суток.

Интерфейсы

Современные реалии – это обилие всевозможных гаджетов. Причём последних, как правило, немало: акустические системы, мультимедийные центры, мобильные устройства, компьютер и др. Хорошо, если для работы с ними на телевизоре предусмотрены соответствующие интерфейсы. В доброй половине случаев достаточно набора HDMI- и USB-портов, а также выходов для аудио.

SmartTV

Целесообразность наличия «умного» функционала на борту телевизора вполне оправдана. Техника превращается в подобие персонального компьютера. Со SmartTV можно просматривать не только фото- и видеоконтент, но и бродить по Сети, играть в игры и использовать другие, недоступные для рядового устройства возможности.

За реализацию подобного функционала отвечает местная операционная система. Платформа может работать на ОС Android, WebOS (LG), Tizen (Samsung). Каждая предлагает как стандартный набор возможностей, так и какой-то специфический функционал.

Параметры

Есть несколько важных характеристик, на которые следует обращать внимание. К ним относятся описанные ниже пункты

Коррелированная цветовая температура. Проще говоря, коррелированная цветовая температура (CCT) — это цвет белого света. К примеру, классическая лампа накаливания мощностью 60 Вт составляет около 2700 К при полной яркости. CCT выражается в градусах Кельвина, часто сокращается до K. Обычно, на коробке изделия присутствуют цифры, такие как 2700 K и 5000 K. Чем ниже число, тем «теплее» цвет. 2700 К можно охарактеризовать как теплый белый, а 5000 К можно считать холодным белым. Большинство продуктов внутреннего освещения производят свет в диапазоне от 1800 К до 6500 К.


Характеристики по типам ламп

Люмен. Люмены — это яркость источника белого света. Часто можно встретить много лампочек, рекламируемых с такими терминами, как «Эквивалент 60 Вт». В основном эти заявления ложны. Например, есть ряд лампочек «Эквивалент 60 Вт», которые на самом деле имеют люмены ближе к лампе 40 Вт.

Вам это будет интересно Как правильно подключать лампу дневного света

При замене Led ламп следует использовать следующие значения люменов, чтобы найти светодиодный эквивалент:

  • 40 ватт: ~ 400 люмен.
  • 60 ватт: ~ 800 люмен.
  • 75 Вт: ~ 1100 люмен.
  • 100 Вт: ~ 1600 люмен.
  • 150 Вт: ~ 2200 люмен.

Обратите внимание! При замене светодиодной лампы на 60 Вт, необходимо подбирать устройство с яркостью около 800 люмен. Индекс цветопередачи

Индекс цветопередачи (CRI) — это показатель того, как «реальные» или точные цвета выглядят под источником белого света. Значения CRI варьируются от 0 до 100. Для большинства приложений, чем выше CRI, тем лучше. CRI дневного света составляет около 100. При сравнении с оранжевым освещением уличного фонаря, трудно различить цвет чего-либо. Он будет иметь CRI, близкий к 0. Классические лампы накаливания имеют очень высокий CRI около 100. Большинство светодиодов, продаваемых сегодня, имеют около 80 CRI. Однако встречаются лампочки с CRI 90 или выше

Индекс цветопередачи. Индекс цветопередачи (CRI) — это показатель того, как «реальные» или точные цвета выглядят под источником белого света. Значения CRI варьируются от 0 до 100. Для большинства приложений, чем выше CRI, тем лучше. CRI дневного света составляет около 100. При сравнении с оранжевым освещением уличного фонаря, трудно различить цвет чего-либо. Он будет иметь CRI, близкий к 0. Классические лампы накаливания имеют очень высокий CRI около 100. Большинство светодиодов, продаваемых сегодня, имеют около 80 CRI. Однако встречаются лампочки с CRI 90 или выше.

Концептуальные отличия

Светодиодная подсветка монитора представляет собой сплошную плоскость из плотно установленных LED-лампочек. Изначально использовались черно-белые элементы, но, со временем, появилась возможность передачи цветного изображения с помощью RGB-светодиодов (Red Green Blue, Красный Зеленый Синий). Это три базовых цвета, сочетания которых дают все необходимые оттенки и позволяют получить качественную цветопередачу.

Однако, такая подсветка быстро теряла свои качества из-за неравномерной нагрузки на отдельные элементы. Для исправления ситуации было решено применить WLED-светильники, размещенные либо по периметру панели (тип Edge LED), либо плотным слоем по всей площади экрана (тип Direct LED). Решено было отказаться от красного элемента, используя тип подсветки GB LED. В отличие от прежней технологии, он обеспечил более ровную и стабильную цветопередачу, практически не изменяющую свои параметры со временем.

Равномерность освещения достигается с помощью специальных световых диффузоров, которые выравнивают поток и распределяют его равномерно по всей поверхности. Преимущество синего цвета компенсируется с помощью желтого светофильтра, а проблемный красный светодиод заменен слоем красного люминофора, не теряющего своих качеств со временем и дающего более устойчивый и яркий цвет.

Правила подбора цоколя для ЛЕД-ламп

Чтобы не ошибиться с покупкой держателя для светодиодного светильника, нужно учесть ряд важных моментов:

  1. Фактор №1 – напряжение в электросети. Определённый вид разъёма может работать только с подходящим напряжением. Так, к примеру модели Е17 и Е26 не подходят для сети 220 В – только 110 В. В то же время, G9 будет работать только при 220 В.
  2. Цоколи светодиодных ламп Е14 и Е27 нельзя применять в схеме со светорегуляторами (диммерами).
  3. Если вышла из строя лампа со штырьковым держателем, её не нужно тут же выбрасывать. Штырьки – те уникальные признаки, по которым в магазине можно найти точно такой же экземпляр.
  4. Подбирая соединительные разъёмы, всегда стоит учитывать номинальную мощность всего светильника.

Описание типовых устройств и их предназначение

Различают следующие типы цоколей ламп: резьбовые и оснащенные поверхностными контактами.

Цоколь Эдисона

Лампы с резьбовым цоколем Эдисона считаются самыми популярными на рынке осветительных приборов. Изначально таким типом устройств оснащались лампы накаливания. Сегодня резьбовой цоколь применяется в конструкции энергосберегающих ламп. Форма и принцип работы элемента остается неизменным и одним из самых удобных. Число, следующее за буквенным обозначением устройства (Е), говорит о его диаметре в месте соединения.

Цоколи галогенных и люминесцентных ламп

В небольших галогенных лампах, также как и в люминесцентных приборах, предназначенных для потолков, установлен штырьковый цоколь (G). Разница между контактами в устройстве может быть минимальной, всего несколько миллиметров, но путать их ни в коем случае не рекомендуется. Цифровое значение, следующее после буквы G, указывает на расстояние, существующее между контактами в миллиметрах.

Галогенная лампа

Осветительные конструкции, обладающие высокой мощностью и большой температурой нагревания, требуют применения особенных цоколей. В трубчатых кварцевых и галогенных лампах, имеющих небольшие размеры и вес, и функционирующих от сетей переменного тока 220 В, 50 Гц, применяются элементы с утопленным контактом (R). Первые цифры, следующие после буквы, например, R7s сообщают о диаметре равном 7 мм и наличии двух контактов. Далее идут числа, которые позволяют определить строительную длину лампы: 78 мм, 118 мм.

Софитный цоколь

Цоколь софитный (S), используемый в осветительных приборах для ванных комнат, подсветки для витрин или зеркал, оборудовании для театральных сцен, располагается либо с двух сторон лампы трубчатого вида, либо с одной, как одиночное устройство. Число, проставляемое за буквой S, указывает на величину диаметра. Часто подобный цоколь применяется в устройстве автомобильных ламп. Например, для подсветки в салоне машины используется цоколь SV – софитный с коническим концом.

Фокусирующий цоколь

На первый взгляд, фокусирующий цоколь с утопленным окончанием (P) очень схож с софитным элементом. Но их различие в существовании дополнительной рассеивающей площадке, которым оснащена фокусирующая конструкция. Устройство применяется в прожекторах, фонарях, кинопроекторах, навигационных огнях. Благодаря сборной линзе, существующей в цоколе лампы накаливания, поток света направляется в определенную сторону. Числовое значение говорит о величине диаметра фокусирующего фланца или соединительной части цоколя, где лампа устанавливается в горизонтальном положении.

Лампа, оснащенная телефонным цоколем (Т) с утопленным контактом, чаще всего используется в качестве подсветки в автомобилях, на зеркалах. Число сообщает о размере внешней ширины основания, оснащенной контактными выводами.

Устройство с утопленным контактом типа W является, по сути, элементом лампы, через колбу которой наружу выводятся проволочные питающие контакты. Общая толщина стеклянной части с одним токовым вводом обозначается следующими за буквой W цифрами. После знака умножения проставлено число, определяющее ширину основания цоколя. Обычно такие устройства служат указателями поворотов на автомобилях.

Цоколь штифтовый байонет

На корпусе этого соединительного устройства имеются специальные штифты. С их помощью цоколь подсоединяют к патрону. При разработке изделия была поставлена конкретная цель — сделать так, чтобы осветительный прибор приобрел более компактные формы, а время замены лампочек сократилось.

Круглые боковые штифты (2 шт.) расположены на основе симметрично. Их закрепляют в предназначенных для этого прорезях патрона, а далее проворачивают на ¼ оборота для лучшей фиксации.


На фото светодиодная лампочка с цоколем bayonet, маркировка – BA15D. размеры светильника – 22*60 мм, напряжение – 0,5-1 В

Одним из видов штифтового изделия является цоколь ВА с несимметричными боковыми контактами. Применяют его в автомобилях. Своеобразная конструкция позволяет особым образом вставить лампу в патрон и фокусировать световой поток фар.

В некоторых странах, в основном англоязычных, штифтовые соединители обозначают BC, сокращение от Bayonet Cap, в Европе — B22d, в России — 2Ш22.

Аналогом европейскому B15d является отечественный 2Ш15 и на английском — SBC, полное название — Small Bayonet Cap. MBC/MBB соответствует российский 1Ш9 и европейский Ba9s.

Как определить тип цоколя

Далее нужно подобрать лампу с подходящим цоколем. Чаще остальных встречается цоколь E27, его можно считать стандартным. Но производители светильников отходят от такого решения и используют другие виды.

Цоколи типа E, еще называют не иначе как «цоколь Эдисона». Они имеют резьбовое крепление и цифры, идущие следом, обозначают его диаметр. Как уже было сказано самый распространённый – это Е27, следом за ним идёт Е14 также известный, как «миньон». Такой малыш вы увидите в бра, настольных лампах и т.д. В мощных светильниках или на производстве где нужен яркий свет используют цоколь Е40, таким комплектуются лампы накаливания на 500Вт.

Каждый кто сталкивался с подвесным потолком и точечными источниками света, наверняка видел лампочки без резьбы – со штырьками. Семейство «G» имеет в качестве контактных выводов штырьки, цифра, которая указывается после буквы – это расстояние в миллиметрах между ними.

Например, довольно популярный разъем для галогенных ламп – G5 имеет между выводами 5 миллиметров, а люминесцентные трубчатые лампочки имеют между своими контактами 13 миллиметров и цоколь называется G13 и те, и другие активно вытесняются представителями светодиодного освещения.

Название может содержать более чем одну букву. Например, стартер люминесцентной лампы имеет утолщение на концах, при расстоянии 10 мм между контактами. Такая модификация носит имя GU10, существуют и лампы с таким креплением.

Выше приведены самые распространённые типы цоколей. Существует много редких вариаций цоколей, мы указали те, что вы встречаете в повседневной жизни.

Устройство и используемые материалы

Чтобы разобраться в конструкции цоколей, для начала нужно выяснить, какие функции выполняет эта часть, и каким характеристикам должна отвечать:

  1. Цоколь выступает проводником электроэнергии от патрона к лампочке.
  2. Используется для фиксации элемента.
  3. Должен выдерживать рабочую температуру.

Перегрев опасен для лампочек.

Выводы ламп накаливания фиксируют обычно мягкими припоями, температура плавления которых составляет 180 градусов. Соответственно, выводы не должны нагреваться до больших показателей. Для компенсации теплового расширения в патронах есть пружинные контакты.

В производстве цоколей разных видов применяются металлы и пластики. Металлические элементы необходимы для соединения и передачи тока.

Металл – хороший проводник.

Краткие технические особенности

Цоколь лампы для авто – неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.

Типы цоколей в рамках одного автомобиля

Цоколи подразделяются по виду контактных приспособлений и могут быть:

  1. С лепестками
  2. Монолитными площадками
  3. Проволочными штырьками.

Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.

Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.

Маркировка по цоколю

Предназначение в краткой форме:

  1. Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
  2. Является проводником электроэнергии, поступающей от источника до нитей накаливания.
  3. Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.

ВИДЕО: Основные виды цоколей

Виды ламп

Для каждой разновидности ламп производители изготавливают специальные цоколи. Изделия отличают такие показатели, как мощность светового потока и экономичность использования.

Лампа накаливания

Размеры держателей у данного вида ламп строго стандартизированы. В быту используются светильники с цоколем Эдисона E14, E27 и E40. Встречаются держатели, у которых крепление лампы в патроне осуществляется с помощью трения или нерезьбового соединения.

В США и Канаде используются иные цоколи, это обусловлено напряжением в сети равным 110 В. Размеры диаметров крепежных элементов предотвращают случайное ввинчивание европейских ламп.

Маркируются элементы следующим образом:

  • Е12 (candelabra);
  • Е17 (intermediate);
  • Е26 (standard или medium);
  • Е39 (mogul).

Галогенная лампа

Популярны среди галогенных ламп изделия с винтовыми цоколями E27 и E14, а также штырьковыми держателями. Разнообразие моделей этого вида обусловлено их широким практическим применением. Так, линейные галогенные лампочки R7s не требуют подключения к сети переменного тока через трансформатор, металлическая часть у них с утопленным контактом.

Примеры ламп со штырьковым цоколем:

  • GU5.3 – стандартные галогенные устройства с отражателем, компактные и удобные при монтаже и эксплуатации;
  • G9 – маленькие, яркие галогенные лампочки, монтируются во встраиваемые и потолочные светильники, не требуют подключения через трансформатор;
  • GU10 – оснащены отражателем и рефлекторной колбой, не требующих использования трансформатора;
  • G53 – имеют дихроичный отражатель для создания мощного светового пучка, их срок службы не более 3 000 часов;
  • G4 – миниатюрные изделия для точечных светильников, работающих в сети 12 В.

Энергосберегающая лампа

Этот вид ламп с легкостью вкручивается в классический цоколь «Эдисона» — Е27. В компактных светильниках, настольных приборах и бра чаще используется Е14. Для более мощного освещения используют держатель Е40, который отличается большим диаметром. Держатели энергосберегающих ламп имеют и штырьковый типоразмер.

Наиболее распространённые варианты исполнения цоколей:

  • 2D;
  • G23;
  • 2G7;
  • G24Q1;
  • G24Q2;
  • G24Q3;
  • G53.

Люминесцентная лампа

Цоколи для ламп дневного света выпускают с резьбой двух диаметров – стандартным E27 и маленьким E14. Некоторые люминесцентные лампы комплектуются ПРА-пускорегулирующей аппаратурой и подключаются при помощи специального устройства или дросселя. Модели с ПРА внешнего исполнения бывают с 2-х и 4-штырьковыми цоколями.

Цоколи для разных типов ламп

Светодиодная лампа

Устройства комплектуются резьбовыми и штырьковыми видами цоколей.

Области применения светодиодных ламп с различными видами держателей приведены в таблице:

Тип цоколяВиды освещения и типы приборов
E27Потолочные и настольные, люстры
E14Бра, миниатюрные светильники
E40Уличное и промышленное

Описание конструкций с разными видами цоколей:

  1. Светодиодные лампы с поворотно-штырьковым цоколем GU10 относятся к типоразмеру MR16, работают по принципу вкручивания и фиксации до упора в специальном замке. Те же MR16 имеют точечные источники света с цоколем GU5.3, которые используются для организации декоративного освещения витрин, подсветки ниш и прочих бытовых целей.
  2. В миниатюрных моделях MR11 для яркого точечного излучения используют элементы типа G4 и G6.35. Самые маленькие лампочки декоративного освещения — с цоколем G4, их второе название – капсульные.
  3. Элемент со штырьковым цоколем G9 представляет собой две вытянутые проволочные петли. Находит применение такой держатель в люстрах и LED устройствах декоративного и акцентного освещения.
  4. Цоколь типа G13 необходим для установки в осветительные приборы типа ЛПО, Армстронг, ЛСП, ЛВО.
  5. Цокольные держатели G23 снабжены добавочным элементом установки в привычный светильник. Лампы для ванн, душевых, настольных устройств – подходящий способ использования подобного вида элементов.
  6. Цоколи GX53 и GX70 применяются при монтаже натяжных, подвесных потолков в жилых и офисных помещениях, приемлемы также для точечных светильников.

Создать качественное, направленное освещение помогает лампа с цоколем G53. Она используется в ресторанах, выставочных и торговых залах, галереях.

Цоколи светодиодных ламп

САМ себе МАСТЕР

Классификация светодиодных ламп осуществляется по нескольким параметрам: по назначению, по типу конструкции и свойствам и по типу цоколя.

В зависимости от назначения светодиодные лампы делятся:

· для жилых помещений — в качестве основного освещения;

· для интерьерной дизайнерской подсветки – локальное освещение, подсветка;

· для наружной подсветки и ландшафтного дизайна – архитектурная локальная подсветка объектов дизайна;

· для использования во взрывоопасной среде;

· для уличного освещения – освещение улиц, тротуаров, мостов, стоянок, железнодорожных станция и т. д.;

· для прожекторов освещения — освещение промышленных зданий и территорий.

Производители выпускают, в зависимости от конструкции светодиодных ламп и их свойств, следующие типы Led-ламп:

· общего назначения – применяются для освещения в офисах, жилых помещениях, со световым рассеянным потоком, который наиболее подходит газам человека;

· направленного света – в прожекторах и светильниках для локальной подсветки интерьеров, зданий, ландшафта, в витринах магазинов, рекламе;

· линейные лампы – они имеют форму продолговатой трубки и их используют в светильниках вместо люминесцентной лампы. Они имеют направленный угол света вдоль лампы и поворотный цоколь.

По типу цоколя светодиодные лампы подселяются на следующие:

· с цоколем Эдисона (Е) – имеют цоколь как в обычных ламп накаливания Е27 или меньший цоколь Е14. Подключаются эти лампы непосредственно на 220 вольт без преобразователей;

·со штыревым цоколем (G) – они имеют в качестве контактов штыри с прямимы концами определенной толщины или закруглениями концами. В обозначении указывается диаметр цоколя, расстояние между центрами штырей при 2-х штыревом разъеме. Количество штырей указывается буквами: s — 1 контакт, d — 2, t — 3, g — 4, p — 5 контактов. Подключаются лампы со штыревым контактом на 220 В или на пониженное напряжение через специальный блок питания – драйвер.

· для ламп с поворотным цоколем — используется специальная маркировка, которая указывает диаметр цоколя для определенного типоразмера лампы. Для лампы T5 — 5/8 дюйма/15,9 мм, лампы T8 — 8/8 дюйма/25,4 мм, T10 — 10/8 дюйма/31,7 мм и лампы T12 — 12/8 дюйма/38,0 мм

· со специальными цоколями – они выпускаются редко. Но имеют следующую маркировку: для цоколя с утопленным контактом — (R), цоколь для фокусирующих ламп — (P), для софитных — (S) и штифтовой цоколь — (B).

Маркировка светодиодных ламп мало чем отличается от маркировки компактных люминесцентных ламп. На упаковке кроме производителя лампы и буквенного обозначения led указывают:

напряжение на которое лампа подключается;

мощность лампы и соответствующую мощность лампы накаливания при одинаковой освещенности;

тип цоколя;

световой поток;

количество часов работы.

На корпусе лампы или стекле колбы, трубки указывают производителя, мощность, иногда другие показатели.

Очень интересные публикации по этой теме:

Подготовка утопленного монтажа

Выбираем экологический дымоход

Электрическая проводка в квартире

Как работает смеситель с термостатом?

Как выбрать гидронасос для приусадебного хозяйства

Как выбрать современную душевую кабинку

Типы и характеристики автомобильных ламп

В любом транспортном средстве присутствует несколько видов освещения, как внутреннего, так и внешнего, и каждому соответствует свой тип автомобильных ламп.

Галогенные

Этот вид отличается от ламп накаливания формой колбы, высотой спирали, а главное, видом инертного газа. Это стало причиной того, что частицы вольфрама, отделяемые при освещении, не оседают в стеклянной колбе, а вновь возвращаются на нить накала.

В итоге повышается пропускная способность света. Область применения этого вида ламп – головной свет автомобиля и противотуманки.

Газоразрядные

Этот вид автомобильных лампочек был разработан в середине 90-ых годов. Более высокую эффективность по сравнению с галогенными аналогами обеспечивает иное конструктивное решение. Излучение света происходит за счет возникновения электрической дуги между 2-мя электродами. Отличить ксеноновый (газоразрядный) источник от галогенного можно по характерному синему оттенку света. Высокая температура накаливания нити не вредит деталям, скрытым в цоколе за керамической вставкой и фланцем из металла. Дополнительную защиту гарантируют высококачественные термоизоляционные материалы.

Фокусируется световой пучок за чет установки оптики с линзами. Монтаж ксеноновых фар происходит только на заводах и в предусматривающих это конструкциях автомобилей. Одно из главных преимуществ таких ламп – долгий срок эксплуатации.

Светодиодные

Широкое распространение получили и LED-лампы. Их основное достоинство – это мощная светоотдача. Благодаря этому ими могут комплектоваться приборы любых габаритов и конструкции.

Поток света возникает при воздействии тока из источника питания на полупроводники, в результате чего высвобождаются фотоны (электромагнитные частицы). Светодиоды отличаются низким потреблением электроэнергии, ударостойкостью и экологичность.

Накаливания

Строение этого источника света знакомо многим. Стеклянная ваккуумированная колба содержит нить из вольфрама, которая и генерирует свет при нагреве. Сегодня этот вид лампочек практически не используется в автомобилестроении из-за малого срока службы по сравнению с другими видами.

Иностранная маркировка цоколей

Российские правила маркировки действуют на территории большинства стран мира, поскольку общими являются не только метрическая система, но и ЛЭП, рабочие характеристики тока, схемы расположения потребителей и т.п. В зарубежных странах, типы цоколей ламп, в основном, обозначаются по тому же принципу, что был приведен выше. Однако есть небольшие особенности в части маркировок, которые есть на иностранном рынке:

  • в Соединенных Штатах Америки цоколи E27 и E12 могут обозначаться в магазинах одной буквой – M и C соответственно;
  • байонетный цоколь (Bayonet Cap) зарубежные производители маркируют символом B. На российском рынке такие лапы встречаются под маркировкой Ш, например 2Ш22 – это B22d. Маленькие байонетные цоколи обозначаются также. Так, отечественный -2Ш15 соответствует импортному B15d;
  • миниатюрный байонетный цоколь (Miniature Bayonet Base/Cap обозначается через добавление к символу B прописной буквы a. Российские производители также используют букву Ш для обозначения этих ламп, например 1Ш9 – это Ba9s.

Конечно, существует ряд других тонкостей маркировки, однако российский потребитель редко с ними сталкивается, поскольку лампы с нестандартными обозначениями редко попадают на отечественный рынок.

Выводы

Наличие такого многообразия типов цоколей обуславливается тем, что не все лампы способны работать от одного напряжения и в одной электрической цепи. Одни лампы могут работать от 12-24В, а другие от 220-240В. Почти у всех видов цоколей есть свое назначение, так как их универсальность была бы неэффективна в определенных условиях. Так, светодиодные лампы с цоколем е40 необходимы только для освещения больших уличных территорий и совершенно не подходят домашних осветительных приборов.

При покупке светодиодной лампы для дома следует четко определиться, где в дальнейшем она будет использоваться и с какими моделями светильников. Поэтому необходимо заранее определиться с нужной мощностью лампы, измерить диаметр патрона осветительного устройства и знать напряжение в электрической сети.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
