Основные сведения о диммерах
Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.
Основные сведения о диммерахДиммерДиммер
Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).
Диммер
Таблица. Некоторые виды диммеров
| Виды диммеров | Пояснения |
|---|---|
| Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В | В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы. |
| Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор | Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока. |
| Светодиодный диммер (диммер led) и диммер для люминесцентных ламп. | Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков. |
| Сенсорный диммер | Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления. |
| Поворотный диммер | Предполагает легкое вращение поворотного элемента. |
| Нажимной диммер | Предполагает многократное нажатие клавиши |
| Одинарный диммер | Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу. |
| Групповой диммер | Для регулирования сразу нескольких источников света. |
Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.
Основные сведения о диммерах
Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.
Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.
Виды и устройство диммера
Различаются регуляторы света по типу регулирования яркости ламп и могут быть поворотными, поворотно прижимными, клавишными, дистанционными и сенсорными. Поворотные регуляторы света имеют ручку, одетую на ось потенциометра, при вращении которой меняется значение управляющего сигнала на входе регулирующего элемента.
Поворотно прижимное устройство диммера может включать и отключать освещение при нажатии на ручку. Этот светорегулятор запоминает уровень яркости при отключении освещения. Сенсорное устройство диммера отличается легким управлением при прикосновении к панели.
Клавишный диммер при длительном нажатии на клавишу меняет яркость ламп. Дистанционные диммеры работают с пульта на ИК излучении или управлении на радиочастотах. Существуют регуляторы яркости с звуковым управлением – хлопком.
Светорегуляторы могут отличаться по способу установки – это накладные, встраиваемые и установка диммера на din-рейку. Нагрузкой регулятора яркости могут быть лампы накаливания, галогенные лампы, люминесцентные и светодиодные лампы. Мощность лампы для регулятора света может достигать 1000 Вт.
Подключение диммера: как правильно?
До подсоединения светорегулятора к сети подбирают схему разводки проводов. Всё-таки диммер можно подключить как самостоятельный элемент управления или устройство вместе с выключателем либо без него. Кроме этого, разрешается монтировать сразу несколько однотипных устройств или использовать комбинацию с проходным выключателем.
Принципиальная схема подключения
Простой вариант монтажа диммера — это его подключение к электрической проводке вместо выключателя, который потребуется просто вытащить из канавки в стене. Этот способ подключения светорегулятора подразумевает ведение фазы на разрыв, а заземление и ноль — напрямую к прибору освещения.
С монтажом по этой схеме можно справиться без труда
Схема светорегулятора с выключателем
Диммер, сопряжённый с выключателем, обычно устанавливают в спальне. Это объясняется возможностью гасить и включать свет стандартным выключателем, а яркость освещения регулировать, не вставая с кровати. Для этого сам диммер монтируют рядом со спальным местом.
Этот вариант используется в исключительных случаях
Схема с двумя диммерами
К установке двух светорегуляторов прибегают те, кому нужно контролировать интенсивность света из нескольких точек в комнате. Друг с другом электронные устройства соединяют при помощи перемычки.
Такая схема позволяет осуществлять двойной контроль за светом
С двумя проходными выключателями
Управлять светильником из нескольких участков комнаты позволяют и проходные выключатели.
Один выключатель можно установить на входе, а другой — рядом с кроватью
Подключение к прибору освещения
Устройство устанавливают так же, как выключатель
Если в стене уже проделан канал под провода, идущие от распределительной коробки и лампы, то для подключения диммера остаётся сделать следующее:
- обесточить квартиру, опустив необходимые рычажки в щитке;
- поставить монтажную коробку в проделанную штробу;
- вставить жилы в клеммы корпуса;
- спрятать корпус в канале стены;
- открутить винтики устройства, чтобы прижимные лапки закрепились в монтажной коробке;
- прикрепить рамку, служащую декоративным элементом, закрутить гайку и повернуть колёсико;
- подключить квартиру к электричеству и оценить функционирование диммера.
Почему жужжит диммер или лампа
Зачем обязательно нужно брать запас по мощности? Дело в том, что при подключении даже через качественное устройство 100% возможной нагрузки, с дальнейшим понижением яркости до минимума, есть вероятность того, что диммер будет работать с неприятным жужжанием.
Из-за этого звука просто невозможно будет находиться в комнате. Еще один неприятный момент – это жужжание светильника.
Как правило, издают такие звуки дросселя или стабилизаторы в блоках питания. У них меняется режим работы при диммировании и они начинают издавать посторонние высокочастотные вибрации.
Поэтому не экономьте и всегда делайте выбор с запасом по ваттам. И дело здесь в первую очередь не в контактах, а в той микросхеме, которая присутствует внутри корпуса.
А еще в качественных моделях от известных брендов, например Schneider Electric, Legrand, и даже в недорогих Makel, внутри встраиваются предохранители для защиты устройства от перегрузки.
1 of 2
Их даже может быть два штуки – один рабочий, другой запасной.
К некоторым разновидностям можно подключить дополнительный переключатель для включения света из других мест.
Это подойдет для больших комнат и помещений. Низковольтные диммеры на 12, 24в используют для подключения светодиодной ленты на потолке, либо настенных светильников соответствующего напряжения.
Плюсы и минусы применения
Перед тем как приобрести диммер, необходимо правильно оценить ситуацию и решить, действительно ли в нем появилась необходимость. Порой установка светорегулятора в доме действительно оказывается полезной, так как прибор обладает примечательными достоинствами.
- Основная функция – повышение/понижение яркости света – сама по себе уже интересна. Можно задать «рабочий» режим, при котором видна каждая пылинка на столе, или приглушить свет до минимума, чтобы дать покой глазам и расслабиться
- Электронная начинка прибора позволяет увеличить его возможности, делая способы управления еще более комфортными. Например, включение/выключение по хлопку или определенной команде, путем отправления сигнала через радиоканал или Wi-Fi
- В отличие от ступенчатого переключения, плавное предохраняет контур от резких скачков тока, что способствует продолжительной службе ламп и самого прибора. С помощью ручки произвести плавную регулировку сложнее, а сенсорное устройство работает в этом смысле идеально
- Если существует риск ограбления или по каким-то причинам необходимо создать впечатление о квартире, в которой кто-то постоянно находится, устанавливают прибор с функцией имитации присутствия. Свет то включается, то выключается в разных комнатах
- Регулировка яркости света в комнате
- Расширенный диапазон возможностей современных моделей
- Плавное изменение мощности и яркостиФункция имитации присутствия человека
Однако и недостатки имеются. Главные из них связаны с монтажными работами. Возможно, для установки придется поменять проводку, а после этого сделать косметический ремонт. Некоторые устройства способны нарушить работу чутких приборов, так как вызывают электромагнитные помехи.
Большая часть диммеров не универсальны, то есть функционируют только с одним видом ламп, например, с традиционными лампами накаливания на 40 Вт или 60 Вт. Если вы хотите, чтобы КПД устройства достигал максимума, то как раз применения лам накаливания необходимо избегать. Большая отдача ожидает от осветительных приборов на светодиодных источниках.
Предназначение
Слово «диммер» происходит от английского «dim», что в дословном переводе на русский язык означает «затемнять». Но сами русские диммер часто называют ещё светорегулятором, потому что он представляет собой электронное устройство, при помощи которого можно менять электрическую мощность (то есть регулировать в большую или меньшую сторону).
Чаще всего с помощью такого устройства управляют осветительной нагрузкой. Регулятор освещения предназначен для изменения яркости света, который излучают светодиодные лампы, а также лампы накаливания и галогенные.
Простейшим примером диммера является переменный резистор (или реостат). Ещё в 19 веке немецкий физик Иоганн Поггендорф изобрёл это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи путём увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулировкой сопротивления и проводящий элемент. Сопротивление может изменяться ступенчато и плавно. Для получения низкой яркости света необходимо уменьшить напряжение. Но сопротивление и сила тока при этом будут большими, что приведёт к сильному нагреву устройства. Так что такой регулятор совсем невыгоден, он будет работать с низким КПД.
В качестве диммера также можно использовать автотрансформаторы. Их применение обусловлено высоким КПД, во всём регулируемом диапазоне будет выдаваться практически неискажённое напряжение с необходимой частотой 50 Гц. Но автотрансформаторы довольно габаритны, много весят, для управления ими нужно прилагать немалые механические усилия. К тому же такое устройство дорого обойдётся.
Диммер электронный – этот вариант наиболее выгоден с экономической точки зрения. Он отличается компактностью и немного другим принципом действия. О нём поговорим более подробно.
Критерии выбора
Выбрать диммер нетрудно, достаточно брать во внимание такие параметры, как суммарная мощность подключаемых ламп и их тип
Важно понимать, что для экономичных энергосберегающих ламп и традиционных ламп накаливания схемы регуляторов будут иметь различия
Важно понимать, что для экономичных энергосберегающих ламп и традиционных ламп накаливания схемы регуляторов будут иметь различия. Диммеры для обычных лампочек работают с напряжением 220 вольт, для галогенных — подключаются через трансформатор с током на выходе 12-24 вольта, для светодиодов и люминесцентных ламп — через электронный дроссель с диапазоном напряжения 1-10 вольт. Диммеры для обычных лампочек работают с напряжением 220 вольт, для галогенных — подключаются через трансформатор с током на выходе 12-24 вольта, для светодиодов и люминесцентных ламп — через электронный дроссель с диапазоном напряжения 1-10 вольт
Диммеры для обычных лампочек работают с напряжением 220 вольт, для галогенных — подключаются через трансформатор с током на выходе 12-24 вольта, для светодиодов и люминесцентных ламп — через электронный дроссель с диапазоном напряжения 1-10 вольт.
При покупке нужно брать в расчет характеристику предельной суммарной нагрузки устройства.
Например, регулятор со значением 300 ватт сможет регулировать яркость люстры с 5 рожками, в каждом из которых установлена лампа мощностью 60 ватт. Для более сильных нагрузок он уже не подойдет.
В чем различия диммеров?
Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?
Диммеры различаются по следующим критериям:
- По типу монтажа;
- по исполнению и способу управления;
- по способу регулирования.
Давайте разберемся по подробнее с каждым из них.
По типу монтажа
Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.
Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.
Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.
По исполнению
По исполнению регулятор света для светодиодных и ламп накаливания может быть:
- Поворотным;
- поворотно-нажимного типа;
- кнопочным;
- сенсорным;
Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.
Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.
Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.
Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.
По способу регулировки
Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.
Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.
По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.
Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».
Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).
Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.
Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.
Устройство светорегулятора
Рассмотреть стандартную схему устройства регулятора проще всего на примере поворотного вариатора, конструкция которого характеризуется простотой исполнения, но может отличаться качеством сборки и количеством комплектующих элементов.
Мощность симистора должна быть выше нагрузки на 20–50%
Схема симисторного регулятора, как правило, одинаковая, а основное отличие представлено наличием некоторых дополнительных элементов, обеспечивающих более устойчивую работу в условиях низкого выходного напряжения.
Симистор должен сохранять работоспособность при напряжении 400 В
Реальная схема диммера указана с учётом отличий некоторых параметров в приборах, которые выпускаются разными производителями. При этом симисторы могут быть любыми, но напрямую зависят от показателей мощности нагрузки. На величину резисторов и конденсаторов оказывают влияние начальная и конечная точки зажигания.
Применение
Что такое диммер более или менее понятно. На лампу подаётся напряжение, мы изменяем его уровень и таким образом регулируем яркость светильника. Теперь несколько слов о том, когда и где это устройство применяют.
Согласитесь, довольно часто возникают ситуации, когда требуется уменьшение яркости света:
- зачастую поток освещения необходимо снизить перед сном в спальной комнате;
- некоторые помещения по дизайнерскому исполнению требуют изменения световой картины;
- иногда освещение в помещениях переводят в так называемый дежурный режим для того, чтобы сократить расход энергии.
В производственных и бытовых помещениях настраивают светодиодные лампы на разные режимы потребления. При этом выбирается оптимальное освещение и за счёт этого достигается приличная экономия электроэнергии.
Что касается дизайнерских задумок, то сейчас стало модным в больших гостиных или зальных комнатах использовать второстепенное подсвечивание отдельных участков
Второстепенная подсветка продумывается до мелочей, а при помощи диммеров можно увеличить освещение и акцентировать внимание на каких-то деталях интерьера (картина на стене, установленная в нише красивая ваза и т. п.) Таким образом, при помощи подсветки нужная вещь выходит в комнате на первый план
Светодиодные лампы, регулируемые при помощи диммеров, позволяют получить красочный эффект во время каких-то концертных, рекламных или торжественных мероприятий.
Диммер очень удобен для домашних праздников. Когда гости сидят за столом, требуется яркое освещение, а во время танцев можно его и приглушить. Особенно комфортно и выгодно применение такого устройства во время романтического ужина или свидания, когда не обязательно, чтобы светильник горел на полную мощность. И это только часть общих примеров. Наверняка, у каждого найдётся ещё свой вариант использования диммеров. Так что вещь это нужная, удобная и экономически выгодная, можно устанавливать у себя и советовать знакомым.

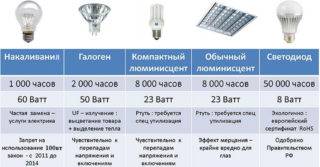

Совместимость диммеров и ламп различных модификаций
Конструкция диммеров рассчитана на работу с конкретным типом ламп – от стандартных лампочек накаливания до популярных светодиодов. Поэтому выключатели с регулировкой яркости света имеют свои особенности.
Для совместного использования с галогенными лампами и лампочками накаливания можно применять практически все модели диммеров, если они рассчитаны на работу в сети напряжением 220В. Следует учесть, что при уменьшении подаваемого на лампу напряжения искусственный свет приобретает неприятный красный оттенок, особенно заметный при подаче минимального тока. Такой свет раздражающе действует на органы зрения, приводя к их быстрой утомляемости.
К светорегуляторам для галогенных ламп низковольтного типа предъявляется важное требование – наличие понижающего трансформатора, рассчитанного на низкую энергоемкость нагрузки. Стоит учесть, что из-за частой смены напряжения срок службы ламп может резко сократиться. Выключатель, регулирующий яркость света, для люминесцентных ламп не выпускается, поскольку они не поддаются регулированию с помощью обычного стартера
Специально для таких осветительных устройств выпускается электронная пускорегулирующая аппаратура, подающая на лампы питание частотой в диапазоне 20-50кГц. Варьируя уровень частоты, можно одновременно менять силу тока, тем самым уменьшая или увеличивая мощность светового потока
Выключатель, регулирующий яркость света, для люминесцентных ламп не выпускается, поскольку они не поддаются регулированию с помощью обычного стартера. Специально для таких осветительных устройств выпускается электронная пускорегулирующая аппаратура, подающая на лампы питание частотой в диапазоне 20-50кГц. Варьируя уровень частоты, можно одновременно менять силу тока, тем самым уменьшая или увеличивая мощность светового потока.
Назначение и принцип работы диммера
Диммер – это специальное устройство для изменения степени яркости освещения. Еще его называют вариатор, или регулятор света. Некоторые виды могут работать и как выключатель. В интерьере жилых помещений с помощью диммера можно подобрать интересные дизайнерские решения, он идеально подходит для зонирования пространства.
Как известно, в сеть подается переменный ток 220 В. В конструкции диммера имеется полупроводниковый прибор – симистор, который регулирует величину напряжения при повышении его амплитуды. Соответственно, уменьшаются мощность и сила тока, из-за чего снижается степень накаливания нити накала в лампочках.
Контроллер в цоколе
Не обладает широкой функциональностью, однако легко устанавливается. Для установки контроллера даже не
нужно отвертки! Вместо лампы с цоколем E27 вкручивается данное устройство, которое обладает в свою очередь патроном
для лампы E27. Тут очевидна зависимость от настенного выключателя. Контроллеры выпускаются с диммированием и без.
Для примера возьмем устройства из серии «уютный дом» от компании «TDM» — патроны программируются на нужные клавиши пульта
специальной кнопкой, радиус действия 30 метров, частота 433,92 мГц.
Также в линейку «уютный дом» входят вилки-розетки, работающие аналогичным образом.
Принцип действия диммера
При выборе диммера, следует учитывать тип ламп, с которыми он будет использоваться. Принципы регулировки мощности различных типов ламп (накаливания, галогенных, люминесцентных и др.) отличаются, поэтому их регуляторы освещения построены по различным схемам:
- 1) разогрев нити накала зависит от величины напряжение, которое подается на нее со светорегулятора. В результате меняется ее яркость свечения. Данная схема применяется для галогенных ламп и ламп накаливания (рабочее напряжение 220 В);
- 2) с применением трансформатора, преобразующего уровень напряжение, выдаваемого светорегулятором, до значения 12 – 24 В. Эта схема предназначена для работы с низковольтными галогенными лампами. Следует учитывать, что трансформатор, применяемый в данной схеме, должен быть электронным и регулируемым, обеспечивающим «мягкое» включение. Это необходимо, для разогрева нити лампы. При первоначальном небольшом токе отсутствует ее перегрузка;
- 3) с применением ламп, имеющих в составе электронный дроссель. Такие лампы называются люминесцентными. Электронная схема, по которой построен диммер, преобразует напряжение сети до значений в интервале 0 – 10 В. Это напряжение, поданное на электроды лампы, регулирует мощность создаваемого между ними электрического разряда, что управляет силой свечения газа.
Регулирование рабочих параметров — управление работой
Существует 4 способа управления работой диммера:
- — механический;
- — электронный;
- — акустический;
- — дистанционный.
Наиболее простой и распространенный способ – механический (с поворотной ручкой). Он предполагает наличие в схеме потенциометра, включенного в низковольтную управляющую цепь силового элемента – тиристора, дросселя, реостата и др.
Светорегулятор диммер, регулировка напряжения которого имеет электронное управление (кнопки, сенсоры), имеет в своем составе различные датчики.

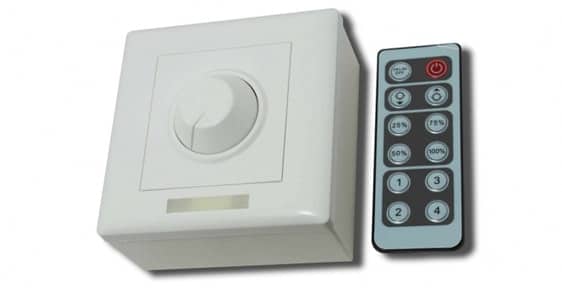

Дистанционное управление светорегулятором осуществляется с помощью пульта управления по радиоканалу или ИК-сигналами.
А для управления акустическим светорегулятором применяется звуковой сигнал (хлопок, голосовая команда и др.).
При выборе данного типа выключателя также следует учитывать суммарную мощность подключаемых к нему ламп. Значение максимальной мощности диммера рекомендуется выбирать больше расчетной мощности нагрузки. Стандартная мощность бытовых диммеров колеблется от 40 до 1000 Вт.
