Выбор блока питания для светодиодной ленты

Мощность светодиодной ленты 24В

Мощность светодиодной ленты всегда можно узнать на упаковке, иначе придется немного поискать информации. Чтобы определить мощность неизвестной LED ленты, нужно как минимум узнать тип светодиодов, установленных на ней, так как именно светодиоды определяют мощность всей светодиодной ленты.

Сейчас в светодиодных лентах используют несколько типов, отличающихся по форме и мощности SMD светодиодов: 3528, 5050, 5630, 5730.


Световой поток и мощность популярных, используемых в светодиодных лентах на 24 В SMD светодиодах:
SMD 3528 – 0.11 Вт, 6.5 лм;
SMD 5050 – 0.3 Вт, 25 лм;
SMD 5630 – 0.5 Вт, 57 лм;
SMD 5730 – 0.5 Вт, 60 лм.

Зная тип SMD светодиода и их количество на один метр LED ленты, уже можно точно рассчитать мощность светодиодной ленты. Нужно посчитать мощность одного метра ленты, умножив количество светодиодов на их мощность, а затем умножить это на общее количество метров всей светодиодной ленты.


Чтобы постоянно не тратить время на подобные расчеты, для распространенных типов светодиодных лент имеются таблицы с мощностью метра светодиодных лент в зависимости от плотности светодиодов и их типа. Это позволяет, зная два параметра светодиодной ленты, сразу определять ее мощность.

Мощность одного метра светодиодной ленты 24В:
SMD 3528, 60 шт./м – 4.8 Вт;
SMD 3528, 120 шт./м – 9.6 Вт;
SMD 3528, 240 шт./м – 19.2 Вт;
SMD 5050, 30 шт./м – 7.2 Вт;
SMD 5050, 60 шт./м – 15 Вт;
SMD 5050, 120 шт./м – 25 Вт.

Есть светодиодные ленты с размещением SMD светодиодов в два ряда и это нужно учитывать в своих расчетах. Посчитав светодиоды в одном ряду, можно посмотреть мощность по таблице выше и умножить на два.

Меры предосторожности при эксплуатации мощных светодиодов

Чем больше мощность светодиода, тем внимательнее нужно подходить к установке и эксплуатации изделия. Соблюдая несколько правил, вы обезопасите себя от неприятностей.

Во-первых, лента не должна иметь повреждений. Во-вторых, учитывайте электрическую полярность при подключении продукции. В-третьих, опасайтесь несбалансированного падения напряжения, вследствие чего могут повредиться светодиоды. В-четвертых, соединяйте отрезки ленты только параллельно. Последовательное соединение мощных светодиодов может привести к их перегоранию.

Приступить к покупкам

Раздел:  Одноцветная

Возврат к списку

Это интересно: Обзор сверхъярких светодиодных ламп для авто 4Drive: рассмотрим по полочкам

Что представляет собой электронный трансформатор

Электронный трансформатор для галогенных лам не используется для светодиодов

Электронный трансформатор – это схема импульсного источника питания, в основу которой входит высокочастотный генератор, работающий на полупроводниковых ключах, и непосредственно сам трансформатор. Питание такой схемы обеспечивается стандартной сетью переменного тока с напряжением 220В, но на выходе действующее значение находится в области 12В. Сначала питание из электросетей подается на выпрямитель, а затем уже выпрямленное напряжение отправляется в узел генератора и силовых ключей.

Стандартный вариант реализации такой схемы – использование автогенераторного двухтактного типа, ключевой особенностью которого является отсутствие необходимости в использовании каких-либо специальных импульсных источников питания наподобие ШИМ-контроллеров. Автоматический генератор в данном случае переключает транзистор под воздействием напряжений, которые наводятся на обмотки трансформатора, а также обеспечивает положительную обратную связь.

Чтобы обеспечить нормальную работу светодиодных ламп, потребуется любой источник, обеспечивающий стабильное напряжение 12В на постоянной основе и минимизирующий пульсации. Для этого чаще всего используются именно упомянутые выше ИМС.

Обе схемы предусматривают использование интегрального ШИМ-контроллера, которым обеспечивается регулировка работы биполярных или полевых транзисторов. Помимо этого, выходной каскад схемы включает в себя выпрямитель, а также конденсаторы, которыми обеспечивается сглаживание пульсаций — они выступают в роли своеобразного фильтра.

В конечном итоге получается стабилизированный источник питания, пульсации которого соответствуют текущей нагрузке, а также емкости фильтрующих конденсаторов. При необходимости можно обеспечить его реализацию на автогенераторной схеме по аналогии с электронным трансформатором, используя дополнительно цепи обратной связи, чтобы обеспечить необходимую стабилизацию выходного напряжения.

Принцип работы

Ток, поступающий через электрод в осветительную установку, должен каким-то образом быть ограничен, иначе, как только лампа загорится, то его показатель возрастет до чрезмерно высокого значения. Это регулирование проводится с помощью электромагнитных проводников, вмонтированных в сердечник устройства, они обеспечивают строгий контроль силы электротока в достаточно узких пределах.

Магнитные шунты рассевают часть электромагнитной энергии, которая производится первичной катушкой, а после распространяется по металлическому стержню трансформатора. По мере увеличения тока, потребляемого вторичной обмоткой, большая часть от первичного электромагнитного потока отводится именно через магнитный шунт. В результате чего на тех участках каркаса-сердечника, на которых размещены вторичные катушки, интенсивность магнитного тока значительно слабее.

Некоторые конвертеры тока могут иметь более одной вторичной обмотки и более одного вторичного шунта. Если преобразователь оснащён двумя вторичными обмотками, то соединение средней точки между ними может быть заземлено на корпусе устройства. В зависимости от точной конфигурации шунтов и вторичных обмоток, трансформаторы для неоновых ламп, могут быть сбалансированными или несбалансированными.

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

  1. Метод преобразования напряжения.
  2. Принцип охлаждения.
  3. Исполнение.
  4. Выходное напряжение.
  5. Мощность.
  6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.

Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.

Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.

Коэффициент запаса мощности

Коэффициент запаса мощности меньше 30% не используйте. Зачем он вообще нужен, спросите вы?

Он необходим, чтобы блок питания не работал на пределе своих возможностей. Если вы подберете блок строго по значению мощности ленты, то проработает он совсем не долго. И то, если это качественное изделие.

Нагрев корпуса в этом случае будет стабильно составлять 60-70 градусов. А что говорить о внутренних элементах схемы!

При этом вполне возможны появления посторонних звуков.

Нормальный блок (без вентилятора), вообще не должен издавать никаких звуков – ни свистеть, ни трещать.

Также при перегреве возможны нарушения некачественной пайки. Зачастую, именно она является частой причиной выхода прибора из строя.

Не облуженные выводы элементов, со временем окисляются и элементарно пропадает контакт. Найти такую неисправность простым обывателям, не связанным с радиотехникой, бывает сложно.

И они просто выкидывают блок в мусорку. Хотя для его починки, всего-то нужно было хорошенько пропаять один из контактов.

Полугерметичные блоки

Если же вас не устраивает ни один из вышеприведенных вариантов и переплачивать вы не намерены, то обратите внимание на третий вид блоков. Это полугерметичные модели

По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают.

Поэтому ставить их непосредственно на улице под открытым небом нельзя. Здесь индекс влагозащиты равен IP54.

Где же их можно монтировать? Они идеально подойдут для следующих помещений:

большие склады

чердаки

садовые беседки

подсобные и неотапливаемые помещения

крыши

У этих полугерметичных блоков есть защитный корпус и крышка, которая легко открывается, предоставляя доступ ко всем внутренностям. По бокам расположены вентиляционные отверстия.

Но в отличие от простых насверленных “дырок” в негерметичных экземплярах, эти отверстия имеют защиту от капель в виде выпуклого ската.

Главная конструктивная особенность таких БП – наличие встроенного внутреннего вентилятора.

К примеру в негерметичных блоках, вентилятор ставится в мощные экземпляры, начиная от 300Вт.

В этих же моделях, встроенное охлаждение идет уже в девайсах мощностью всего 60Вт.

Недостаток отверстий для охлаждения приходится компенсировать принудительным обдувом. Также сама микросхема здесь заливается прозрачным эпоксидным материалом.

Существенный их недостаток – шумность. Поэтому применять их в жилых помещениях не рекомендуется.

Также при одинаковой мощности, они имеют самые большие габариты среди всех остальных блоков питания. Поэтому чтобы спрятать такую коробку, придется хорошенько поискать подходящее место, либо мастерить отдельную площадку.

Подобрать себе подходящие блоки питания можно у проверенных китайских товарищей:

негерметичные – тута

Slim модели – здесь

герметичные – отсюда

Нужен ли драйвер или достаточно обычного БП

Чтобы ответить на этот вопрос, надо разобраться, что такое драйвер и в чем состоят его функции. Известно, что параметром, задающим режим работы светодиодов, является ток. Если он ниже номинального, LED будет светить менее ярко. Если ток выше установленного производителем, светодиод излучает более яркий свет, но срок службы его сокращается. При определенном значении полупроводниковый прибор мгновенно выходит из строя.

Под драйвером в данном случае подразумевается блок питания, который выполняет две функции:

  • ограничение тока через светодиод;
  • поддержание этого тока на установленном уровне вне зависимости от параметров напряжения на входе (стабилизация тока).

Вторая функция также решает вопрос компенсации всплесков входного напряжения, также значительно сокращающих ресурс светоизлучающих диодов.


Схема электрическая принципиальная светодиодной ленты.

При изучении схемы светодиодной ленты становится понятно, что она состоит из параллельно соединенных ячеек, выполненных из последовательно включенных резистора и LED. Резистор ограничивает ток, но стабилизировать его не может – яркость будет меняться синхронно с изменением входного напряжения. Если это напряжение стабилизировать, то, по закону Ома, ток также будет стабильным (при неизменном сопротивлении). Отсюда вывод – если выбрать источник питания со стабилизацией напряжения, драйвер не нужен.

Особенности установки блока питания

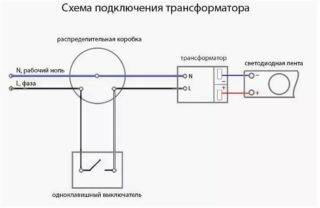

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

    Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды

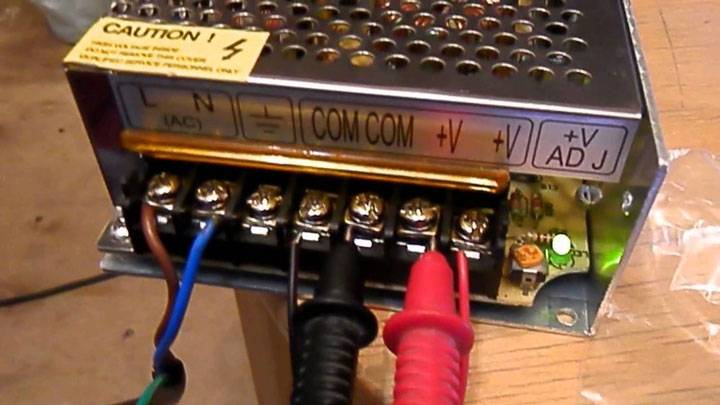

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

    Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

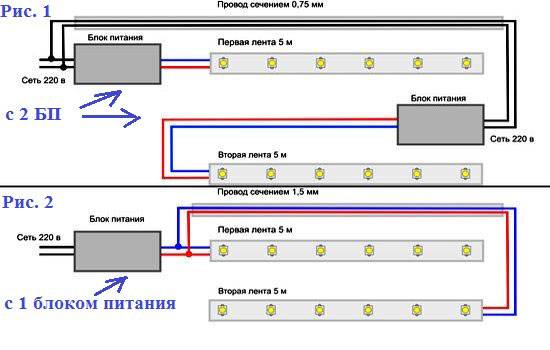

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

    Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

(4 голоса, среднее: 5 из 5)

Особенности и характеристики светодиодных лент

Светодиодные ленты — это длинные гибкие платы с контактами, на которых находятся SMD диоды на определённом расстоянии друг от друга. Для того чтобы ограничить протекающий ток по ленте на ней припаяны специальные резисторы. Дизайнеры и проектировщики очень часто используют светодиоды для создания особенного стиля интерьера, визуального расширения пространства помещения, сокрытия источников света при монтаже натяжных или подвесных потолков и т. д.

Катушка со светодиодной лентой

Виды

LED-ленты могут быть различных видов:

  1. Самоклеящимися. Для того чтобы её приклеить необходимо просто снять липкий слой и приложить к ровному участку поверхности, изогнув в любой геометрической форме.
  2. Бесклеевыми. Для крепления ip68 применяются пластмассовые скобы.
  3. Влагозащищёнными ip65. Применяются для монтажа подсветки в помещениях с высоким уровнем влажности.
  4. Герметичными ip67 и 68. Предназначены для устройства освещения в помещениях с повышенным уровнем влажности, а также под водой в бассейне.
  5. Открытыми. Применяются для создания подсветки в помещениях: под потолком, на стенах и т. д.
  6. Многоцветными RGB. Ленты способны изменять свой цвет посредством специального контроллера.
  7. Белыми или одноцветными. Степень их яркости регулируется с помощью специального диммера.

Ленты со светодиодами могут иметь различное количество диодов разного типа. Наиболее популярными являются светодиоды марки 3528 и 5050. Цифры означают размеры диодов: 3,5х2,8 мм и 5х5 мм. Первые оснащены пластиковым корпусом с одним кристаллом. Вторые также имеют пластиковый корпус, в котором находится 3 кристалла, поэтому такие светодиоды светят намного ярче.

Кроме этого, выпускают двухрядные ленты с большим количеством диодов. В настоящее время в магазинах можно приобрести новые виды со специальными чипами smd2835, которые имеют улучшенные световые характеристики. Благодаря их низкой стоимости и высокой степени светоотдачи они быстро набирают большую популярность. Так как светодиоды в таких лентах работают на безопасном режиме с уменьшенным током, то этот факт позволяет использовать их длительное время без потери степени яркости. Они вполне могут отработать свои 50 тысяч часов, которые были заявлены производителем.

Катушка с двухрядной светодиодной лентой

Светодиодные ленты маломощные, поэтому потребляют минимальное количество электроэнергии. В настоящее время существует множество видов с различным типом мощности: 4,8 Вт/м; 7.2 Вт/м; 9,6 Вт/м; 14,4 Вт/м и т. д. Светодиоды дают настолько мощный яркий свет, что их можно использовать не только в качестве дополнительного освещения, но и в качестве главного источника света. Для этого обычно используют специальные ленты типа LED-TED, которые являются самыми яркими.

Преимущества

  • Минимальное потребление электроэнергии;
  • Срок эксплуатации более 10 лет;
  • Возможность крепления ленты под любым углом и придания ей различной геометрической формы;
  • Равномерное распределение освещения по всему периметру помещения;
  • Большой выбор цветовой гаммы;
  • Высокая степень пожаробезопасности и экологичности;
  • Светодиоды не имеют в составе ртути и выделяют в помещение минимальное количество тепла;
  • Не изменяют свой цвет в период всего рабочего срока;
  • Не имеют радиопомех.

Особенности установки

Трансформатор представляет собой выносное устройство, но такой тип установки не всех устраивает, так как не хочется портить интерьер дополнительным оборудованием. Скрыть такое устройство и при этом обеспечить себе нормальное взаимодействие с ним не составит труда, если в доме есть подвесные потолки или накладные стены.

В идеале устройства закрепляются на бетонной плите. Чтобы обеспечить к ним простой доступ, в поверхности стены или потолка делается маленький люк. Нужно учесть, что с течением времени устройство нужно будет менять, поэтому врезное отверстие должно соответствовать его габаритам.

Решение спрятать трансформатор в кладовке не всегда целесообразно, особенно если будет устанавливаться несколько устройств. До источника нагрузки должно идти не более 2 метров провода, поэтому расположить трансформатор далеко от светильника не получится. Чтобы избежать всех этих проблем, рекомендуется покупать светильники со встроенным трансформатором.

Ошибки подключения полярности

Многие задаются вопросом, а что будет, если неправильно подключить светодиодную ленту? То есть, перепутать полярность, плюс и минус местами.

Она взорвется, загорится, выйдет из строя? Нет, ничего подобного произойти не должно.

Led лента состоит из светодиодов. А светодиод в свою очередь, хоть и светоизлучающий, но все же ДИОД.

Диод это полупроводник, который в одну сторону пропускает ток, а в другую сторону, если изменить полярность – нет. То есть в этом случае, led изделие у вас просто не будет светиться.

Подключили неправильно – не светится. Поменяйте полярность, и она обязательно загорится.

Однако помните, что это только касается светодиодной ленты.

Если вы перепутаете полярность при подключении контроллера или усилителя, то эти электронные приборы запросто могут выйти из строя.

Цвет светодиодных лент 24В

Если рассматривать только монохромные одноцветные светодиодные ленты, то их цвет будет определяться установленными светодиодами. В основном устанавливаются светодиоды стандартных цветов: синий, красный, желтый, зеленый.


Гораздо реже встречаются светодиодные ленты других цветов: малиновый, бирюзовый, фиолетовый, ультрафиолетовые и инфракрасные. LED ленты инфракрасного и фиолетового спектра относятся к специальным и в быту обычно не используются.

Инфракрасные, к примеру, могут применяться при подсветке объектов для камер ночного видения, а ультрафиолетовые применяются в теплицах для подсветки растений или в ночных клубах для яркого свечения в темноте люминесцентных красок.

Светодиодные ленты с белыми светодиодами сейчас наверно одни из самых популярных. Их дополнительно делят по оттенкам белого на три разных вида: теплый белый, нейтральный и холодный.


Эти три вида оттенков белого соответствуют определенным диапазонам тепловой температуры по шкале кельвина:
– теплый белый до 3500 К;
– нейтральный белый от 3500 К до 5200 К;
– холодный белый выше 5200 К.

Выбор мощности блока питания

Многие покупая БП, выбирают его ровно такой же мощности, как и сама светодиодная лента. Это в корне не правильно.

Если вся ваша led подсветка имеет мощность 60Вт, то нельзя покупать источник питания тоже на 60Вт. Необходимо взять его с запасом 30%. То есть, если лента 60-70Вт, берите смело 100 ваттный.

Если у вас очень мощная лента, или подсветка состоит из множества параллельных участков, то и источник питания нужно выбирать соответствующий.

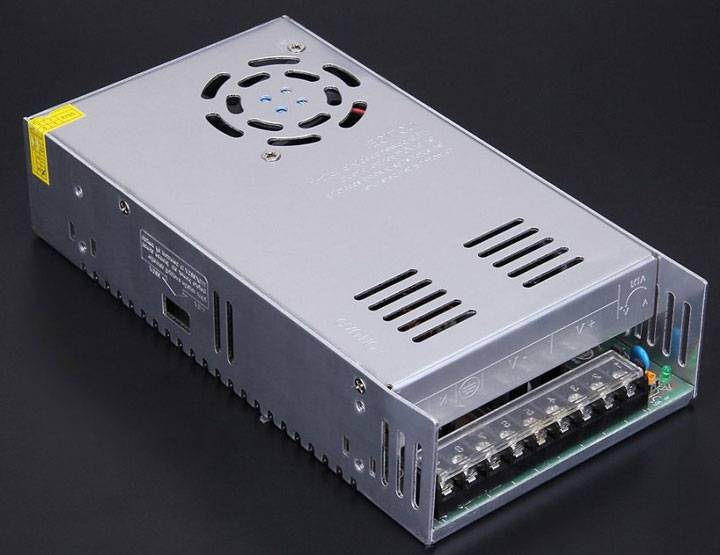

Однако не многие знают, что блоки от 250Вт и больше, зачастую комплектуются вентиляторами охлаждения.

Закажите такие изделия на АлиЭкспресс и только после распаковки посылки обнаружите сюрприз.

А представьте, что вам его устанавливать в спальне. Первый месяц он может быть и будет работать относительно бесшумно, зато в дальнейшем, такое освещение из-за постоянного гула, ничего кроме раздражения вызывать не будет.

Поэтому всегда обращайте внимание на этот, казалось бы несущественный момент. Лучше заказать 2шт поменьше, чем один большой

Это будет достойной альтернативой мощному блоку с вентилятором. Половину участка подключите от одного, половину от другого.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

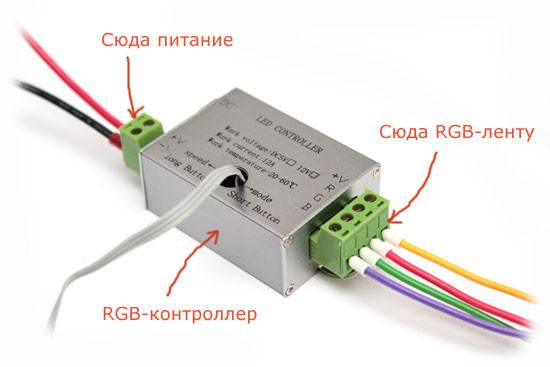

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.
