Что такое фанкойл: принцип работы и правила установки вентиляторного доводчика

Сколько стоят фанкойлы – обзор цен

Стоимость системы чиллер-фанкойл зависит от множества факторов, особенно от её функционала и мощности. Важнейшими параметрами считаются: холодопроизводительность, минимальная и максимальная температуры охлаждения и нагрева воды, наличие или отсутствие фильтров.

Рассмотрим несколько моделей.

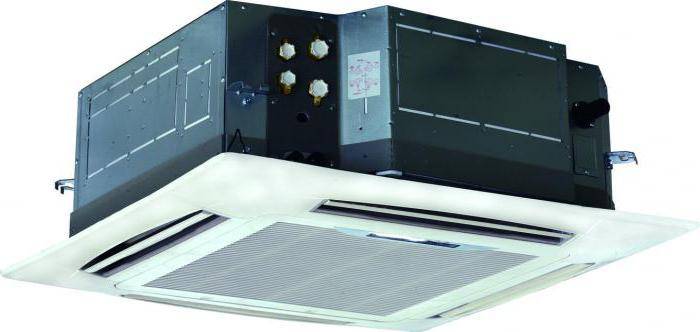

Kentatsu KFZF30H0EN1 – кассетный фанкойл, производительностью 4 и 3 кВт (нагрев-охлаждение), предназначенный для монтажа в подвесной потолок помещений площадью 20 – 30 м².

Все модели серии KFZF укомплектованы проводным пультом управления

Устройство отличается простотой установки и эксплуатации, высокой энергоэффективностью, особой конструкцией крыльчатки вентилятора и низкими шумовыми характеристиками.

Kentatsu KFZF30H0EN1

Канальный средненапорный фанкойл RoyalClima VC-S20P2. Бренд RoyalClima всегда делает ставку на высокую производительность и энергоэффективность при разработке техники, и модель VC-S 20P2 не стала исключением.

Канальный фанкойл RoyalClima VC-S 20P2 — образец передовой инженерной мыслиRoyalClima VC-S 20P2

Достаточно компактная, но вместе с тем мощная модель. Позволяет поддерживать и регулировать параметры микроклимата на объектах различного назначения (от жилых до промышленных). Достаточно универсален и удобен в эксплуатации.

В среднем стоимость моделей колеблется от 10 до 20 тысяч рублей.

А если у вас есть собственный опыт использования фанкойлов для контроля за микроклиматом дома, расскажите о вашем опыте другим читателям нашего онлайн журнала.

  • Odnoklassniki
  • Twitter

вентиляторный доводчик — это… Что такое вентиляторный доводчик?  вентиляторный доводчик

вентиляторный доводчикДоводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а также нагрев и (или) охлаждение воздуха.

фанкойл—

Klimakonvektor

Справочник технического переводчика. – Интент. 2009-2013.

Смотреть что такое «вентиляторный доводчик» в других словарях:

  • Вентиляторный доводчик — Канальный фанкойл в разобранном виде … Википедия

  • Вентиляторный доводчик — 46. Вентиляторный доводчик Доводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха,… … Словарь-справочник терминов нормативно-технической документации

  • Доводчик, вентиляторный — Вентиляторный доводчик Доводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а… … Словарь ГОСТированной лексики

  • Фанкойл — Вентиляторный доводчик, или фанкойл (англ. fan coil unit, от fan вентилятор и coil теплообменник; также англ. air handling unit узел подготовки воздуха) оконечный элемент систем кондиционирования воздуха типа чиллер фанкойл, предназначенный,… … Википедия

  • ГОСТ 22270-76: Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения — Терминология ГОСТ 22270 76: Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения оригинал документа: 40. Абсорбционный осушитель воздуха Осушитель воздуха, в котором снижение влагосодержания воздуха происходит … Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 22270-76. ОБОРУДОВАНИЕ ДЛЯ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ (СТ СЭВ 2145-80) — Агрегат, вентиляторный Агрегат, вентиляционно вытяжной Агрегат, вентиляционно приточный Агрегат, вентиляционный Агрегат, воздухоосушительный … Словарь ГОСТированной лексики

  • Система чиллер-фанкойл — Компрессионный чиллер фирмы York International … Википедия

  • Кондиционирование — воздуха автоматическое поддержание в закрытых помещениях всех или отдельных параметров воздуха (температуры, относительной влажности, чистоты, скорости движения) с целью обеспечения главным образом оптимальных метеорологических условий, наиболее… … Википедия

  • Воздушная завеса — Завеса Stavoklima Nucleo 3000 Воздушная завеса (тепловая завеса, воздушно тепловая завеса) воздушно отопительный агрегат, предназначенный для разделения зон с разной темпер … Википедия

Установка настенных фанкойлов в квартире

Всё большее количество современных жилых комплексов сдаётся с уже существующей системой центрального кондиционирования: это дешевле, это более удобно, это более цивилизованно. Застройщик на стадии возведения объекта осуществляется монтаж чиллера (внешнего агрегата, отвечающего за подачу хладагента: охлаждённой воды или этилен-гликоля), равно как и прокладывает систему коммуникаций с заведением их в каждую отдельную квартиру. На этом роль застройщика заканчивается. Начинаются муки выбора у владельца помещения: какой тип фанкойла выбрать. Обратитесь в нашу компанию, наши менеджеры помогут с выбором модели, исходя из технического задания и предполагаемого дизайна интерьера. Проектировщики создадут полноценный проект кондиционирования, который и ляжет в основу договора на монтаж.

На данном объекта заказчик остановил свой выбор на классических настенных типах, привычных всем. Кстати, самый недорогой вариант организации системы кондиционирования. При этом, стоит отдать должное, в качестве производителя был выбран Daikin, по праву считающийся одним из самых надёжных производителей.

Что такое фанкойл

Фанкойл — это климатическое устройство, которое отвечает за обогрев и охлаждение воздуха в помещении. Сегодня фанкойлы в силу своих преимуществ, получили широчайшее распространение не только на больших промышленных объектах, но и в частных домах.

Связана столь огромная популярность данной климатической техники с тем, что она позволяет легко поддерживать заданную температуру воздуха, путём расхода теплоносителя и нужного объёма воздуха подаваемого через вентилятор.

Что такое фанкойл

Именно посредством вентилятора, воздух попадает в фанкойл и проходит через его теплообменник, который в зависимости от режима работы, нагревает его или наоборот, охлаждает. Затем, пройдя через вентканалы, воздух уже нужной температуры попадает в помещение.

Принцип работы фанкойла

Как и кондиционер, фанкойл не берет участия в воздухообмене помещения, лишь некоторые виды способны подмешивать часть наружного воздуха к воздуху в помещении. Основной задачей фанкойлов является нагрев или охлаждение воздуха в помещении, доводя его до заданных параметров. Поэтому фанкойлы иногда называют «доводчиками».

Принцип действия фанкойлов:

  1. Вентилятором, воздух из комнаты нагнетается в корпус фанкойла.
  2. Под давлением воздух проходит сквозь теплообменник, меняя при этом свои параметры.
  3. Далее, охлаждённым, он подается в рабочую зону.

При охлаждении воздуха в теплообменнике ниже температуры точки росы, происходит выпадение конденсата на поверхности, который скапливается в поддоне фанкойла. Дренажным трубопроводом он выводится за пределы здания. Принцип работы фанкойла идентичен работе кондиционеров. Главным различием и преимуществом первого считается теплоноситель – вода. Благодаря которому можно использовать трубы различных материалов, и увеличить длину трассы от внешнего к внутреннему блоку до 100 м.

Основные достоинства и недостатки

Если установлены фанкойл канальный и чиллер, то система, в сравнении с традиционным кондиционером, имеет такие преимущества:

  1. Быстрый обогрев или охлаждение помещения — спустя 5 минут после запуска оборудования температура воздуха соответствует установленному показателю.
  2. При монтаже мультизонального оборудования устанавливается разная температура в рабочих помещениях.
  3. Экономное потребление электроэнергии.
  4. К одному чиллеру подключаются несколько фанкойлов на максимальном расстоянии трассы в 600 м.
  5. Для монтажа используются водопроводные трубы, которые дешевле специальных аналогов.
  6. Скрытая установка, что позволяет сохранить интерьер в желаемом дизайне, спрятав фанкойлы за несколькими решётками.
  7. Издают мало шума.
  8. Отличаются лёгкостью монтажа системы и обслуживания.
  9. Канальный теплообменник можно подключить к батарее и организовать паровой обогрев в зимнее время.
  10. Безопасность использования для человека.
  11. При необходимости ремонта одного элемента остальные детали установки продолжают работать.

Фанкойл имеет такие недостатки:

  1. Нет функции вентилирования помещения. Для этого необходимо подключение воздуховодов с раздачей холодного воздуха к системе вентиляции.
  2. Монтаж в подпотолочное пространство будет малозатратным на этапе строительства здания, в уже введённом в эксплуатацию помещении ремонт обойдётся дороже.
  3. Установка нецелесообразна в зданиях малой площади. Здесь рекомендовано монтировать кондиционеры настенные.

Разновидности фанкойлов

В зависимости от системы кондиционирования воздуха, условий эксплуатации и требований к размещению различают 4 типа фанкойлов:

  • кассетный;
  • канальный;
  • бескорпусный;
  • настенный.

Кассетный или потолочный фанкойл подходит для установки в зданиях с подвесными потолками. Корпус устройства располагается в пространстве, расположенном под потолком. На лицевой стороне оказывается только нижняя панель, которая распределяет обработанный воздух по 4 направлениям. Кассетные блоки, в свою очередь, подразделяются на двухтрубные и четырехтрубные. Стоимость такого фанкойла варьируется от 30 до 70 тысяч рублей.

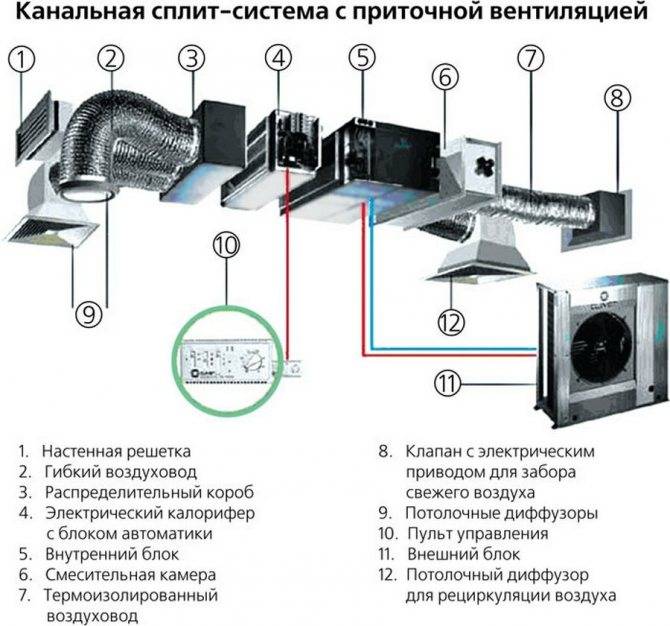

Фанкойлы канального типа устанавливаются непосредственно внутрь вентиляционных каналов, через которые проходит проточный воздух. Канальные блоки имеют ряд особенностей:

  • через сеть воздуховодов могут обслуживать сразу несколько помещений;
  • обладают мощным центробежным вентилятором;
  • могут быть установлены за фальшпотолками или фальшстенами, что делает внешний вид помещения более аккуратным;
  • управление происходит при помощи пульта дистанционного управления.

Фанкойлы, установленные в скрытом режиме, требуют отвода конденсата в канализацию. Поскольку мощный вентилятор создает много шума, то зачастую такие устройства устанавливают именно в производственных помещениях. При установке в квартире необходимо делать шумоизоляцию. Стоимость такого устройства может достигать 87 тысяч рублей.

Бескорпусный тип фанкойла схож с предыдущим, все его детали крепятся на раме, кожуха он не имеет. Агрегат может быть горизонтальным и вертикальным. Бескорпусный фанкойл предназначен для подачи холодного или теплого воздуха в одной точке, поскольку оснащены бесшумным вентилятором, обладающим небольшой мощностью. Цена на такое устройство колеблется от 20 до 50 тысяч рублей.

Фанкойлы настенного типа существенно отличаются от всех вышеперечисленных. Консольные, как еще называют настенные фанкойлы, имеют следующие особенности:

  • монтируются на стену или на пол открыто;
  • оснащены декоративным корпусом;
  • работают по двум направлениям: обогрев и охлаждение.

Существенными преимуществами консольного фанкойла являются простота в установке и привлекательный внешний вид. Стоимость устройств такого типа может составлять от 30 до 50 тысяч рублей.

Принцип работы

Если вы решили приобрести фанкойл канальный, то должны первоначально ознакомиться с принципом его функционирования, который состоит в том, что воздух подвергается охлаждению и нагреву в зависимости от выбранного режима функционирования. Воздушные массы прогоняются вентилятором сквозь теплообменник. Воздушный поток при этом создается не из воздушных масс, которые присутствуют в комнате, а из свежего воздуха, который подается из чиллера. Последний элемент выступает в качестве центральной составляющей при создании системы кондиционирования. В чиллер воздушные массы поступают из приточной установки, которая осуществляет воздухозабор извне.

Их виды

Выбирая тот или иной тип фанкойла, нужно иметь представление об особенностях работы и конструкции каждого вида:

  • Фанкойл кассетный, рекомендуется к установке в помещениях с подвесными потолками. Кассетные приборы часто не имеют корпуса, да он им и не крепко нужен, так как основная часть устройства скрыта за конструкциями подвесного потолка, а зрению доступна только лицевая панель на которой располагаются воздухораспределительные жалюзи. Кассетные фанкойлы хороши тем, что практически не шумят, работы по их установке не отличаются сложностью, а принцип устройства способствует равномерному распределению воздуха;
  • Канальный тип фанкойла используется в приточных установках крупных объектов. Иногда их монтируют в устройствах рециркуляции воздуха. Как правило, они безкорпусные и устанавливаются внутри коробов вентиляционной системы;
  • Двухтрубные фанкойлы имеют на теплообменнике два присоединительных патрубка. Один для ввода теплоносителя, по другому он возвращается в систему. Обычное назначение двухтрубных температурных доводчиков — охлаждение воздуха. Чтобы использовать их в качестве нагревателей, необходимо включать в систему дополнительный теплообменник с подогревом воды, используя при этом специальный насос;
  • Четырехтрубные фанкойлы имеют два теплообменника. Один замкнут на контур с холодной водой, в другом циркулирует горячий теплоноситель. Такое устройство определяет многофункциональность прибора, который с одинаковым успехом способен охлаждать и подогревать воздух;
  • По месту установки различают потолочный, настенный и напольный типы фанкойлов. Бывают универсальные приборы, которые монтируются где угодно;
  • Бескорпусный тип характерен для фанкойлов, предназначенных для скрытого монтажа. Благодаря отсутствию облицовки они стоят дешевле. Бескорпусное устройство имеют в основном канальные и кассетные приборы;
  • Корпусная конструкция необходима в случаях, когда фанкойлы устанавливаются непосредственно в интерьере помещения.

Особенности монтажа такой техники

Монтаж фанкойла — задача не из простых. Если у владельца дома нет большого опыта в монтаже отопительного и/или холодильного оборудования, лучше обратиться к профессионалам. Сначала устанавливают собственно фанкойл. Место монтажа зависит от типа устройства: потолок, пол, стена. В любом случае нужно обеспечить свободное перемещение воздушных масс от фанкойла по всему помещению, чтобы работа устройства была эффективной.

После установки фанкойла необходимо собрать узел обвязки, установить трубы и уложить слой теплоизоляции. Следует поставить ряд таких элементов, как запорные краны, температурные датчики, манометры и т.п. Отличным вариантом для монтажа системы этого типа могут оказаться трубы с каучуковым покрытием. Они компактны и обладают хорошими теплоизолирующими свойствами.

При необходимости монтируются каналы воздуховодов. Эти конструкции следует снабдить шумоизоляцией. Чтобы вода распределялась по системе равномерно и была обеспечена ее правильная гидравлика, используют балансировочные клапана. Наличие этих устройств существенно облегчает настройку системы, поскольку независимо от ее конфигурации везде можно будет использовать одинаковые водопроводные трубы.

Такой смесительный узел необходимо установить при подключении системы фанкойлов к чиллеру или котлу. Неопытным монтажникам лучше проконсультироваться со специалистами

При составлении проекта системы необходимо учесть длину воздуховодов, которая строго нормируется. Это особенно актуально при установке настенных фанкойлов под окнами. Стальные воздуховоды снабжают вибрационным глушителем. Обязательно монтируется система сбора и отвода конденсата.

Поддоны для сбора влаги следует закрепить под соответствующими отверстиями. После этого вентилятор и электронагреватели (если они имеются) подключают к электропитанию. Затем все контакты, каналы и трубы проверяют на герметичность. После этого систему запускают и опрессовывают, чтобы проверить качество монтажа. Если огрехов нет, можно продолжать отделочные работы.

Трубы, которые присоединяют к фанкойлам, нужно тщательно загерметизировать и покрыть слоем теплоизоляционных материалов. Перед началом монтажа следует составить проект и выполнить расчеты системы

Проще всего справиться с монтажом напольного варианта фанкойла. Для него не нужно устанавливать канал отведения конденсата. Устройство имеет два патрубка, которые присоединяют к соответствующему прибору. При монтаже настенных, потолочных и кассетных моделей подключение к электросети производится по более сложной схеме, чем для напольного фанкойла.

В любом случае установить четырехтрубную систему будет сложнее всего

Для монтажа любого типа системы важно правильно выполнить проектирование и ряд специальных расчетов

Работа схемы чиллер-фанкойл

Первым делом рассмотрим, как работает однозональная СКВ на 3 блока + инверторный чиллер, изображенная ниже на схеме. Система поддерживает комфортную температуру летом и в течение переходного периода осень — весна. Зимний обогрев эффективно функционирует при —5…—10 градусов мороза.

Рабочий алгоритм выглядит так:

  1. Летом чиллер типа «воздух-вода» охлаждает теплоноситель до стандартной температуры +7 °C (если на дворе +35 градусов и менее).
  2. Гидромодуль направляет холодную воду к сети фанкойлов, подключенных по двухтрубной схеме (как радиаторы в системе отопления).
  3. С помощью пульта ДУ пользователь настраивает желаемую температуру воздуха отдельно в каждой комнате.
  4. Поначалу доводчики нагоняют заданную температуру, работая на максимальной мощности. Потом контроллер по сигналу датчика снижает интенсивность охлаждения – ступенчато уменьшает обороты вентилятора (всего бывает от 3 до 8 ступеней в зависимости от модели).
  5. Когда воздушная среда достигает установленных параметров, двухходовой электроклапан перекрывает подачу теплоносителя по команде электроники. Дальше фанкойл поддерживает температуру.
  6. Нагретая до 12 °C (в среднем) вода возвращается в теплообменник-испаритель чиллера, цикл повторяется.
  7. Осенью уличная температура снижается, чиллер получает от фанкойлов запрос на горячий теплоноситель и переходит в режим нагрева. Переключение производится вручную либо автоматически — по команде дополнительного контроллера.

Гидромодуль, обеспечивающий подачу теплоносителя, состоит из насоса, расширительного бака и блока исполнительной автоматики. Элементы входят в конструкцию чиллера либо устанавливаются отдельно. Агрегаты повышенной мощности снабжаются гидромодулями на 2—3 насоса.

В недорогих моделях фанкойлов электромагнитный клапан может отсутствовать. Тогда выполняется наружная обвязка доводчика – ставится исполнительный трехходовой вентиль, сервопривод и запорная арматура. Как это работает, расскажет мастер на видео:

//www.youtube.com/embed/KPOqhC3NNeE?feature=oembed

Чтобы однозональная система полноценно работала зимой, к сети фанкойлов присоединяется котел. При морозе ниже минус 10…15 градусов чиллер останавливается. Исполнительная арматура переключает теплоноситель на линию водонагревателя с отдельным насосом.

Как функционирует многозональная система:

  1. К чиллеру и котлу одновременно подключается нужное количество доводчиков. Применяется четырехтрубная схема, точнее, 2 двухтрубных тупиковых ветви. Мощность теплосилового оборудования определяется расчетом.
  2. Когда первый пользователь настраивает обогрев, автоматика фанкойла открывает проток через «горячий» теплообменник, второй радиатор бездействует. На выходе получаем теплый воздух.
  3. Если второй пользователь включает охлаждение, то доводчик в соседней комнате запускает только «холодный» теплообменник, а «горячий» перекрывает.
  4. Фанкойлы одной сети работают независимо друг от друга.

Упрощенная схема соединения элементов многозональной СКВ, применяются четырехтрубные доводчики

Если по каким-то причинам клапаны всех доводчиков закроются, чиллер по температуре обратной воды «поймет», что нужно прекращать холодоснабжение и остановится. Аналогичным образом сработает автоматика котла.

Монтаж

Работа по монтажу чиллеров и фанкойлов состоит из нескольких основных этапов:

  1. Сначало монтируется устройство в помещении.
  2. Затем собирается узел обвязки.
  3. Производится монтаж трубопроводов и термоизоляции к ним.
  4. Прокладываются воздуховоды и организуется их шумоизоляция.
  5. Создаётся дренажная система.
  6. Оборудование подключают к электросети.
  7. Проверяют герметичность.
  8. Запускают систему.

Напольный

Самый простой процесс установки – это монтаж напольного фанкойла, не имеющего канала для конденсата. Они не портят интерьер и могут быть установлены самостоятельно. Типовая конструкция такого оборудования состоит из двух патрубков, по которым идут смеситель и рабочая жидкость.

Кассетные, настенные и подпотолочные

Монтаж кассетного фанкойла и остальных двух немного сложнее, т.к. они могут быть как двухтрубными, так и четырёхтрубными. При этом их электрическая система может существенно отличаться от напольных систем.

Поэтому монтаж настенного фанкойла, подпотолочного и кассетного, лучше всего доверить специалистам.

С помощью специалистов

Подключение фанкойла – сложный процесс, требующий профессионального подхода, поэтому лучше всего обратиться к специалистам. Только они смогут грамотно проделать работы по:

  • установке агрегата в наиболее эффективном месте;
  • сборке узлов обвязки путём установки необходимых кранов, приборов по управлению температурой и давлением, клапанов;
  • прокладке и теплоизоляции труб;
  • монтажу отвода конденсата;
  • подключению приборов к электрической сети;
  • опрессовке системы;
  • проверке герметичности;
  • подаче воды.

Они и проделают все расчёты до начала работ и будут учитывать особенности помещения и нагрузку каждого фанкойла. Специалисты создадут безопасную и надёжную систему, которая долго прослужит пользователю.

Что следует помнить при обращении к специалистам

Чтобы грамотно подобрать компанию, осуществляющую услуги по монтажу, следует обратить внимание на следующие критерии:

  • большой опыт;
  • качественное оборудование и запчасти;
  • компания производит все этапы установки: от теплового расчёта до проверки работы системы.

Неподготовленному заказчику трудно будет контролировать правильность процесса и соблюдение всех требований, если у него будут отсутствовать специальные знания. А при отсутствии знаний о конкретной модели можно легко сломать устройство.

Чем отличается хладагент от теплоносителя?

Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция — перенос холода или тепла на какое-то определенное расстояние.

Транспортировкой хладагента управляет компрессор, а теплоносителя — насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.

Типы фанкойлов

По способу монтажа фанкойлы делятся на:

  • напольные;
  • настенные;
  • потолочные.

Есть универсальные устройства, которые крепятся и на стену, и на потолок.

Также существуют корпусные и бескорпусные фанкойлы.

По количеству теплообменников вентиляторные доводчики бывают:

  • Двухтрубные, когда от одного теплообменника отходит две трубы. По одной трубе вода поступает в фанкойл, по другой – уходит обратно. В основном двухтрубные модели используются только для охлаждения. Нагрев воздуха тоже возможен, но придется подогревать воду в дополнительном теплообменнике и использовать специальный насос.
  • Четырехтрубные. В таких фанкойлах теплообменника два, от каждого отходит по две трубы. В одном теплообменнике циркулирует холодная вода, а в другом – горячая. Благодаря этому прибор без проблем и охлаждает, и нагревает воздух.

Есть еще одна классификация фанкойлов:

  • Кассетные фанкойлы устанавливают там, где есть подвесные потолки. Они бывают двух- и четырехтрубными. Обычно кассетные модели производятся без корпуса, так как его большая часть все равно скрыта. Видна остается лишь декоративная панель – на ней расположены жалюзи, распределяющие поток воздуха. Фанкойл кассетного типа почти не шумит, относительно прост в монтаже, а также равномерно распределяет воздух по всему помещению.
  • Канальные фанкойлы часто используют для крупных объектов, например офисов и торговых центров. Их устанавливают внутри вентиляционной системы за подвесным потолком и за фальшстенами. Фанкойлы канального типа могут либо подавать свежий воздух, либо очищать уже имеющийся.

Сказки и опровержения

В этой части статьи мы собрали наиболее распространенные мифы про фанкойлы. К сожалению, не все могут распознать, где правда, а где ложь. И этим пользуются нечестные на руку продавцы такого оборудования.

Для работы фанкойла нужен чиллер

Принцип работы фанкойла заключается в том, что тепло- и холодоноситель циркулируют по замкнутому контуру. Нет разницы, откуда получать тепло, или куда отдавать его. Главное – обмен тепловой энергией. Фанкойл может быть сопряжен с любой системой, поднимающей или понижающей температуру жидкости.

Чиллер – это кондиционер

Еще одно заблуждение, которое пошло в массы. Если вы разбираетесь в климатической технике, то знаете, что такое чиллер. Но для всех остальных процитируем:

Если бы написавший это хоть немного разбирался в климатической технике, то знал бы следующее:

  1. Чиллер не осуществляет передачу или отбор тепла у прибора конечного потребления (внутреннего блока);
  2. У чиллера есть теплообменник, за счет которого передается или отбирается тепловая энергия от теплоносителя;
  3. Чиллер не может функционировать отдельно от других климатических систем, таких как фанкойлы, канальные внутренние блоки и т.д.

Минутка юмора…

Если вы хоть что-то понимаете в том, как работает климатическая техника, то это может вас заинтересовать. Как думаете, мог ли специалист писать такие статьи?

К вашему сведению, в абсорбционных чиллерах (АБХМ) давление пониженное. Таков их принцип работы – при низком давлении понижается температура испарения и конденсации.

А теперь – реальность

Фанкойл не сможет заменить внутренний блок кондиционера. У него другое внутреннее устройство. Для его работы используется холодо- и теплоносители, которые не находятся под большим давлением.

Для полноценной работы фанкойлу недостаточно внешнего блока, как у кондиционера. Должен быть теплообменник, в котором происходит передача тепла от одной среды в другую. Поэтому чаще всего используют связку чиллер-фанкойл.

Устройство оборудования

Чиллер — холодильная машина большой мощности. Теплообменник сбрасывает холод в воду. Вода охлаждается и поступает к фанкойлам по трубам.

Существует 2 вида чиллеров: абсорбционные и парокомпрессионные. Первый тип отличается высокой стоимостью, громоздкостью и ограниченной сферой применения.

Парокомпрессионные чиллеры распространены больше. Они делятся на типы:

  • наружной установки с воздушным охлаждением: теплообменник-конденсатор охлаждается посредством осевых вентиляторов;
  • внутренней установки с воздушным охлаждением: забор воздуха для охлаждения и выброс горячего воздуха осуществляется с помощью насоса центробежного типа;
  • с охлаждением водяного типа — установку оборудования целесообразно проводить вблизи водоемов;
  • реверсивные — позволяют охлаждать и нагревать воздух.

Кассетный фанкойл — внутренний блок мультизонального оборудования

Фанкойлы (доводчики) состоят из теплообменника и вентилятора большой мощности. В состав изделия также входит устройство управления и легкосъемные воздушные фильтры. Модели снабжены пультом ДУ.

Предназначение кассетных фанкойлов – охлаждение или нагрев воздушного пространства в помещениях большого объема. Для монтажа необходимы подвесные потолки. Распределение воздуха происходит в 2 или 4 стороны.

Монтаж канальных фанкойлов предусмотрен в отдельных помещениях. Забор воздушного пространства происходит по трубопроводам. Выдув охлажденного или нагретого воздуха идет через воздуховоды, размещенные в помещениях за подвесным потолком. Устройства отличаются по способу установки: настенные, потолочные и напольные. Существуют и универсальные модели.

Вспомогательное оборудование

Для бесперебойного функционирования аппаратов используются устройства и приспособления, позволяющие расширить функционал оборудования и сделать его работу более эффективной:

  • прибор для регулирования расхода носителя холода;
  • газовый котел для нагрева воды, который берет на себя функции чиллера в холодное время года;
  • расширительный и накопительный бак компенсирует расширение теплоносителя при нагреве.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
