Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеля

Расшифровка маркировки кабеля ВВГ

При маркировке любого кабеля используются заглавные буквы, которые несут информацию о главных качественных технических показателях такого провода. Кабель ВВГ означает следующее:

  • В – присутствует ПВХ изоляция жил;
  • В – предусмотрена ПВХ изоляция оболочки;
  • Г – защита отсутствует.

О наличии дополнительных функциональных качеств свидетельствует наличие в маркировке маленьких букв. Например:

  • ВВГп– разновидность провода в плоском исполнении;
  • ВВГнг – кабель с низкими показателями горючести;
  • ВВГнгLS – низкие показатели дымо- и газовыделения.

Особенности конструкции

В кабеле ВВГ, который можно купить на современном рынке, предусмотрено от 1 до 5 отдельных жил из меди. При этом каждая из них имеет свою изоляцию. Если жил предусмотрено больше, чем 2, то они выполняются с одинаковым диаметром, или же одна из них, выступающая в роли нулевого провода или заземления, выполняется с меньшим сечением.

В качестве изолирующего материала в кабелях ВВГ используют ПВХ, который является особой разновидностью пластмассы. Для этого материала характерны высокие диэлектрические качества, хорошая сопротивляемость агрессивному влиянию химических веществ и низкий показатель горючести.

Для изоляция фазного провода предусмотрен белый, красный либо коричневый цвет, для нулевого – синий, а заземляющий кабель выполнен в жёлтом цвете с зелёной полосой.

Вес провода, его диаметр и допустимый радиус изгиба указывается в карточке товара, которым оснащается каждый вид кабеля. Такие показатели имеют прямую зависимость от размера сечения и количества жил.

Области применения ВВГ

Силовой кабель ВВГ используется в электросетях с напряжением 660 и 1000 В и частотой 50 ГЦ. Такие кабельные линии предназначены для питания мощного оборудования в промышленности и крупных объектах, однако также часто применяются в процессе монтажа проводки в жилых зданиях.

Благодаря своей негорючести кабель ВВГ часто применяют в легковоспламеняющихся постройках и в помещениях с повышенным уровнем влажности.

Не используют кабель ВВГ в местах с чрезмерно агрессивным воздействием окружающей среды, а именно:

  • для прокладки в почве без применения специальных защитных коробов;
  • в водоёмах;
  • для укладки под слой штукатурки – внешняя оболочка силовых кабелей не оснащена дополнительной защитой.

Также при проведении монтажа кабельных линий с применением провода ВВГ следует помнить о его низкой морозоустойчивости, поэтому прокладку не осуществляют при температуре ниже 15 градусов мороза.

Достоинства кабеля ВВГ

Для силового кабеля ВВГ характерны следующие преимущества:

  • высокий уровень качества передаваемой энергии;
  • низкий показатель горючести;
  • прочность изоляции на разрыв;
  • повышенные диэлектрические свойства изоляции ПВХ;
  • влагоустойчивость;
  • надёжность;
  • продолжительный срок эксплуатации;
  • низкая цена;
  • большой модельный ассортимент, позволяющий подобрать провод с нужными техническими характеристиками для разных вариантов применения (большой выбор сечений даёт возможность подобрать диаметр кабеля с высокой точностью);
  • удобная и практичная цветовая и цифровая маркировка жил.

Ценовая политика

Цена на кабельную продукцию зависит прежде всего от качества и количества меди, содержащейся в ней. Также имеют большое значение качественные показатели изоляции. При покупке кабельной продукции лучше отдать предпочтение проверенным поставщикам и производителям, так как низкое качество провода может сказаться на сроке его эксплуатации.

К тому же, некачественный кабель может стать причиной возникновения аварийных ситуаций, создающих угрозу для здоровья и жизни людей.

Как приобрести

Кабель ВВГ можно заказать, для этого вы можете проверить наличие кабеля ВВГ у поставщиков, при этом важно правильно рассчитать необходимый диаметр. Для этого можно воспользоваться информацией из каталогалибо прибегнуть к помощи специалиста, который поможет подобрать кабель нужного сечения с учётом специфических условий предстоящей эксплуатации

Основные параметры

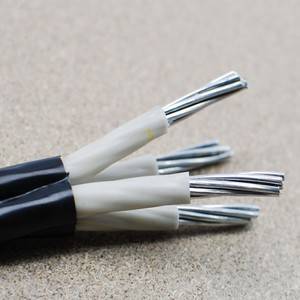

Кабель сип: расшифровка

В зависимости от характера использования и условий эксплуатации выбирают кабель по наиболее подходящим параметрам. Они напрямую зависят от свойств и формы материала, из которого он изготовлен.

Одним из важнейших параметров описываемого материала является площадь поперечного сечения жилы. Формулы расчёта изображены на рисунке.


Формула расчёта площади поперечного сечения, где S – площадь поперечного сечения жилы проводника, N – количество проводников в жиле (для многожильных), D – диаметр провода, π – 3,14

От площади поперечного сечения зависят удельное сопротивление и, следовательно, предельное значение тока, при котором происходит нагрев проводника. Этот параметр обычно определяют для каждого кабеля индивидуально, так как различные производители могут использовать разные сорта меди. При выборе кабеля ориентируются на такой параметр, как длительно допустимый ток.

Модификации оболочки

Немаловажным параметром являются технические характеристики изоляции, особенности её свойств отражаются в названии товара, технической документации к нему.

От свойств материала оболочки зависят, в основном, температурные характеристики, а также прочность и химическая стойкость изоляции. Если оболочка изделия имеет отличие от стандартов по характеристике изоляции кабеля ввг, то это указывается в документации к нему.

Количество жил и форма кабеля

Кабель ввг п после всех буквенных аббревиатур имеет цифры. Первая, от 2 до 5, означает количество жил, вторая – дробная цифра означает площадь сечения в мм². Если после второй цифры есть знак + и ещё цифра, то это говорит о количестве проводов в жиле и про диаметр этих проводов. Например, описание ВВГнг 5×22+1,2 имеет обозначение, что он негорючий и имеет 5 жил, каждая из которых состоит из 22 проводов, площадью сечения каждого провода 1,2 мм².

У некоторых производителей для экономии меди и удешевления стоимости кабеля жилы могут иметь различное сечение. Нулевая жила, с синим цветом изоляции, имеет меньшую площадь, чем основной проводник (жёлто-зелёная жила), заземления – ещё тоньше. По стандарту соотношение площади сечения S указано в таблице.


Различие в диаметрах некоторых типов кабелей

Длительно допустимый ток

Выбирая необходимый материал, ориентируются на значение максимального тока, при котором будет он эксплуатироваться. Эта величина называется длительно допустимый ток нагрузки. Зависимость тока нагрузки от площади сечения и типа кабеля указана в таблице.


Зависимость максимального тока от S, мм

Выделенные синим и зелёным цветами поля содержат значения, рассчитанные из степенной зависимости по линии тренда графика в Excel.

Для четырёх или пятижильных кабелей, эксплуатируемых в трёхфазных сетях, значение тока рассчитывают так: для этого умножают величину, указанную для кабеля из 3 жил, на коэффициент 0,93.

Конструкция кабеля ВВГ

Конструкция ВВГ проста и надежна. Кабель соответствует требованиям пожаробезопасности и проверен временем. Простота конструкции, а, следовательно, и цена – главные достоинства кабеля. В кабеле нет сложных элементов, он прост в монтаже и обслуживании. Кабель весьма доступен и распространен, и в случае необходимости проведения ремонтных работ, сложностей с его приобретением не возникает. В тот же момент, стоит учитывать огромное количество модификаций и разновидностей кабеля, которые различаются по ряду характеристик. Некоторые из них:

  • ВВГнг – негорючий кабель. Не распространяет горение при групповой прокладке кабелей пучками. Такие кабели применяются преимущественно для питания сетей обеспечения пожарной безопасности.
  • ВВГ-ХЛ – холодостойкая версия кабеля. Устойчива к экстремально низким температурам (до -60°C) и может быть смонтирована без предварительного прогрева при температурах до -20°C.
  • ВВГ-Т – тропическое исполнение. Кабели этой разновидности устойчивы к плесневым грибкам, коррозионно-активным микроорганизмам в условиях повышенной влажности.
  • ВВГож – одножильная версия. Применяется в сетях постоянного тока, либо как отдельный фазный проводник.

Так же, современные производители добавляют в кабели ВВГ дополнительные конструктивные элементы, которые могут не указываться в расшифровке. Чаще всего это мелонаполненный слой, препятствующий самовозгораниям при коротком замыкании и упрощающий зачистку кабеля, ввиду защиты жил от разрезов. Так же, может бть предусмотрена герметизирующая лавсановая лента. Самым распространенным вариантом кабеля, является трехжильная версия с одним нулевым проводником, три с плюсом. Самая популярная вариация сечения проводника – 16 мм2. Изолированные жилы имеют цифровую, либо цветовую разметку. У несертифицированных производителей могут встречаться нарушения в разметке жил. Во избежание подобных инцидентов, следует сравниваться со списком проверенных кабельных заводов.

Жилы до 16 мм2 включительно – бывают только однопроволочными. У сечений выше начинают производиться многопроволочные жилы. Оболочка наложена таким образом, чтобы легко отделяться от изоляции жил во время зачистки кабеля, но в тот же момент, изоляция и оболочка должны быть дотаточно вязкими, чтобы не образовывалось смещения изоляции и оболочки во время эксплуатации.

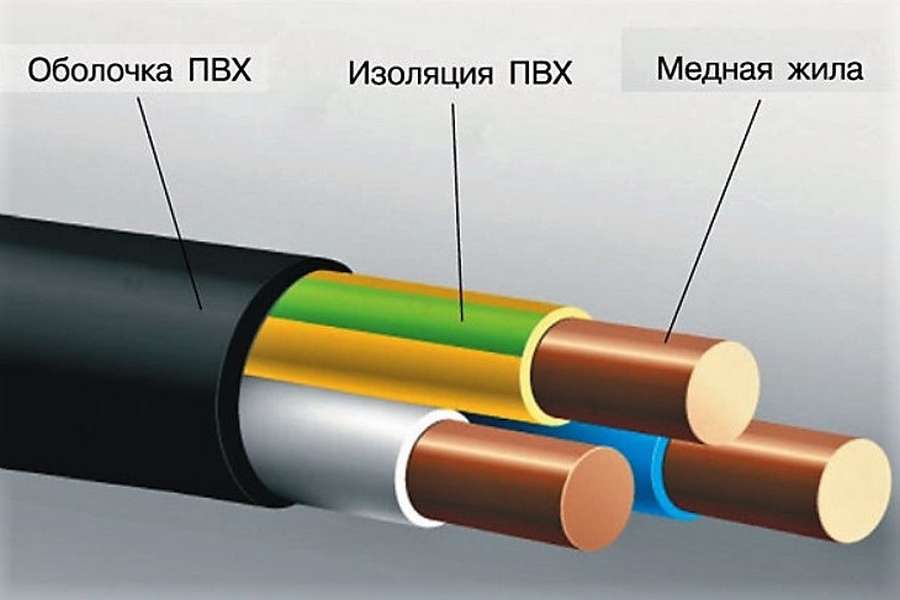

Общая конструкция кабеля:

  1. Медная однопроволочная, либо многопроволочная токоведущая жила, номинальным сечением от 1,5 до 240 мм2;
  2. Жильная изоляция, выполненная из ПВХ-пластикатного материала, выполненная с цветовой либо цифровой маркировкой (Вариативно предусматривается защитная обмотка из нетканого полотна);
  3. Внешняя оболочка, выполненная из ПВХ-пластикатного материала.

Технические и эксплуатационные характеристики кабеля ВВГ

В зависимости от модификаций кабеля – технические характеристики могут весьма разниться. В данном случае, мы рассмотрим общие электрические и механические характеристики для кабелей серии ВВГ.

Базовый показатель строительной длины и сечения, в зависимости от номинального напряжения указан в таблице:

Электрическое сопротивление проводящих жил, измеряемое в МОм на 1 км кабеля, будет указываться при температуре проводника +20 °C.

Допустимые токовые нагрузки кабелей с медными жилами, должны соответствовать соотношениям из нижеприведенной таблицы:

Остальные общие технико-эксплуатационные параметры приведены в основной таблице:

Напряжение переменного тока0,66, 1, 3, 6 кВ
Минимальная и максимальная температура эксплуатацииот -50 до +50 °C
Относительная влажность воздуха при t 35До 90 %
Минимальная температура прокладки кабеля-15 °C
Максимально допустимая температура нагрева жил+70 °C
Максимальная рабочая температура жил при перегрузках+80 °C
Максимально допустимая температура нагрева жил при коротком замыкании (4 с)+160 °C
Строительная длина:По договоренности
Минимальный радиус изгиба одножильных кабелей:10 наружных диаметров кабеля
Минимальный радиус изгиба многожильных кабелей7,5 наружных диаметров кабеля
Минимальный срок эксплуатации30 лет
Гарантия5 лет

Методы прокладки


Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

Открытое положение


Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

Скрытый вариант


Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

Назначение и особенности применения

Кабель ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках с частотой 50 Гц и рабочим напряжением от 660 до 1000 В.

Его используют с целью монтажа, ремонта или полной замены проводки в зданиях жилого и промышленного назначения. Усиленные виды подходят для установки в пожароопасных, влажных, подземных помещениях.


ВВГ – лучший вариант электропроводки для дома. Заводские изделия полностью отвечают требованиям сертификации, пожаро- и электробезопасны, отличаются невысокой ценой и разнообразием видов

Кроме популярных видов, рассчитанных на частоту 50 Гц, есть модификации для применения при 100 Гц. При необходимости можно подобрать провода для 1-фазной или 3-фазной цепи, для монтажа внутри и снаружи зданий.

Если провод потягивается снаружи дома, ему нужна дополнительная защита – металлический рукав, прочный кабель-канал, специальный лоток или гофрированная труба.

Для проводки в земле, шахте, коллекторе защита должна быть максимальной, так как у изделия полностью отсутствует бронь. Специально для сложных условий прокладки есть другой вариант – бронированный кабель ВБбШв.

Устройство электропроводки в деревянном доме также требует защиты в виде металлорукава, негорючего канала или металлической трубы.

Область применения кабеля ВВГ

Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.

Так выглядит трехжильный кабель ВВГ

Не рекомендуется использовать его прокладки в земле, так как он не имеет брони, из-за чего быстро выходит из строя. При желании его можно проложить в земле, но в дополнительной защитной оболочке (гофоротрубе) и/или в кабельной канализации.

Область применения во многом зависит от модификации: типа материала, из которого изготавливаются оболочки жил и самого кабеля. Об этом подробнее поговорим чуть дальше.

Обозначение пожаробезопасности

Кроме прочих обозначений, отдельное внимание необходимо уделить маркировке пожарной безопасности, что имеет очень важное значение. Основные параметры:

  1. Проводник нг-frhf можно использовать для группового проведения — в случае пожара огонь не будет распространяться. Это обусловлено тем, что в процессе горения не будут образовываться газообразные вещества.
  2. Обозначение нгfr-ls свидетельствует о низком распространении дыма и газообразных веществ. Такое изделие также допустимо использовать при групповом проведении.
  3. Маркировка нг-hf указывает на то, что в случае групповой проводки при возникновении пожара не образуются активно-коррозионны газообразные вещества. Кроме того, такой проводник не горит.
  4. Буквы нг-LS свидетельствуют о низком уровне выделения дыма и газа. При попадании на кабель открытого огня горение не распространяется.
  5. Кабель ВВГ-Пнг A — расшифровка указывает на то, что проводник плоский и не подвержен горению даже в открытом огне.

Вам это будет интересно  Характеристика гибкого металлорукава для кабеля

Если руководствоваться этой информацией, то можно без труда определить, как расшифровываются популярные проводники. Некоторые из них:

  1. ВВГ-Пнг — плоский негорючий кабель, без брони, внешние и внутренние оболочки которого изготовлены из поливинилхлорида.
  2. ВВГнг А LS — проводник, внутренний и наружный слой которого выполнен из ПВХ, негорючий, выделяется низкий уровень дыма, жилы сделаны из меди.
  3. У провода ВВГ-Пнг А LS расшифровка полностью совпадает с предыдущим, единственное отличие состоит в том, что этот вид кабеля плоский.

Срок службы кабеля ВВГ

Считается, что срок службы кабеля ВВГ достаточно длинный. Однако всё зависит от того, является он результатом производства по ГОСТ или соблюдения ТУ.

Кабель, произведенный по требованиям ГОСТ, имеет срок службы до 30 лет.

Аналогичные провода, изготовленные по техническим условиям, имеют официально заявленный срок службы 10 лет.

Также определяющее значение ещё играют и условия использования. Например, пребывание во влажном помещении, постоянное воздействие слишком высоких или низких температур тоже может негативно влиять на срок службы провода, соразмерно уменьшая его.

Период эксплуатации приобретаемого в магазине кабеля также будет напрямую зависеть от условий его хранения.

К сожалению, если они не соблюдались, то кабель может оказаться либо совсем нерабочим, или же сильно вас разочарует.

Допускается размещение кабеля на специальных барабанах или же площадках в открытом виде.

Если хранение осуществляется в помещениях закрытого типа, то срок составит около 30 лет. На открытом воздухе или в помещении открытого типа срок уменьшается до 20 лет.

Если провод изготавливался в соответствии с техническими условиями, необходимо делать запрос на производство в случае приобретения большой партии. Вероятнее всего, информация, указанная в документации, не самая детальная, а значит, не может полностью приниматься как достоверная.

Конструкция

Кабель ВВГнг, технические характеристики которого рассчитаны на создание электропитающих сетей низкого напряжения, содержит от двух до пяти скрученных в сердечник медных жестких или гибких жил с одинаковым сечением, которые находятся под общей защитной оболочкой. Улучшение массогабаритных параметров достигается формированием гибкой жилы из проволок с секторной формой поперечного сечения. Функции изоляции проводов выполняет кабельный ПВХ-пластикат с характеристиками, доработанными под достижение необходимых противопожарных свойств.

В части технических характеристик кабеля ВВГнг ls обеспечено полное соответствие аналогу, исключение составляют только заметно улучшенные противопожарные свойства. За счет применения для изготовления изолирующих покрытий специальных компаундов подобные провода могут без ограничений прокладываться в помещениях с постоянным пребыванием людей. При воздействии пламени на кабель ВВГнг ls оболочка не дает густого непрозрачного дыма (ls представляет собой аббревиатуру от low smoke, то есть малодымный), что заметно улучшает условия эвакуации при возникновении чрезвычайной ситуации.

Монтаж кабеля существенно облегчается тем, что его токоведущие жилы имеют одноцветную изоляцию контрастных цветов. Провод заземления отличается от других тем, что его изоляция окрашена стандартными желто-зелеными цветами.

Термические параметры кабеля улучшаются введением поясной изоляции сердечника из двух слюдосодержащих лент.

Общая защитная оболочка традиционной круглой формы поперечного сечения с жилами сечения 1,5 – 2,5 квадратных миллиметра имеет диаметр примерно 8 мм.

Как правильно подобрать провод

Перед покупкой ВВГ, необходимого для применения в домашней сети, нужно заранее определить число сечение жил в соответствии с той нагрузкой, которая есть в проводке. Рекомендуется считать сечение с запасом.


Расшифровка букв

При покупке ВВГ необходимо осмотреть:

  • жилы;
  • вид;
  • сечение.

Жилы. Это то, из чего состоит любой провод. ВВГ может быть как одиночным, так и многожильным. В маркировке всегда указывается количество жил.

Например, ВВГ 2×1.5 будет двухжильным с сечением каждой 1,5 мм2. Жилы могут быть как раздельные, так и содержать несколько тонких проволок, сплетенных друг с другом. Это также пишется в маркировке. Многожильные кабели обозначаются в маркировке символом М, одиночные пишутся как О.

Вид. Провод может производиться как:

  • овальным, содержащим жилы малого сечения и с маркировкой О;
  • сегментным (с), когда у каждой жилы своя форма;
  • плоским (П), в котором все жилы идут вдоль общей плоскости.

Виды и типы кабеля ВВГ

Абсолютно на любом кабеле, устанавливающемся внутри помещения, ставят определённую маркировку. С помощью неё можно увидеть необходимые характеристики купленного изделия. Но тем людям, которые далеки от электротехнических работ, сложно расшифровать различные сокращения. Им непонятно, что означает ВВГнг, и чем маркировка отличается от обычного кабеля ВВГ. С этим вопросом нужно разобраться.

Разновидности кабелей ВВГ:

  1. ВВГ провод имеет изоляцию из ПВХ. С помощью этого компонента провод становится огнезащитным и самозатухающимся в случае поражения открытым огнём.
  2. Если на маркировке к буквам ВВГ добавляется «нг», то это означает, что в изолирующем слове также имеется галогеновые частицы. С помощью этого элемента процесс горения можно нейтрализовать — провод просто не горит.
  3. Расшифровка маркировки ВВГнг-LS — оболочка покрывается специальным составом, который не выделяет дым при горении. Известно, что именно проводка, подверженная огню, вызывает большое количество дыма, распространяющегося по всему объекту при пожарах. Из-за этого люди теряют ориентацию в пространстве и погибают в пожарах. Именно поэтому производители стали применять безгалогеновый поливинилхлорид. Таким образом выделение газа удалось уменьшить.
  4. ВВГнгfr-LS. Эта модель очень похожа на предыдущую, но дополнительно обладает значительной огнестойкостью. Если кабель «ЛС» подвергается открытому огню, то, как и в предыдущем варианте, выделение газа будет минимальным. Если использовать групповую прокладку проводов, то горение просто не будет распространяться по помещению.
  5. Кабель ВВГнг-fr-ls изготавливается из безгалогеновых материалов. Именно в этом состоит основная разница провода от остальных марок. Применяя пластмассу, состоящую из безгалогенных материалов, производители создают качественную изоляцию. При попадании на кабель открытого огня дыма будет выделяться очень мало, в отличие от иных вариантов проводов, не входящих в линейку КВВГ. Провод приобретают для помещения в объекты, которые могут быть подвержены возгоранию.
