Что такое мульти сплит-система: принцип работы + правила монтажа и подключения

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Основные виды бытовых сплит-систем

Конструктивное исполнение во многом определяет порядок монтажа и особенности эксплуатации климатического оборудования. Прежде чем приобрести подходящее устройство, стоит ознакомиться с доступными вариантами и особенностями их монтажа. Некоторые сплит-системы производители рекомендуют монтировать в помещениях определенной квадратуры. Предлагаем ознакомиться с наиболее распространенными видами.

В состав системы могут входить внутренние блоки разного типа

Настенные

Наиболее популярный вид, позволяющий эффективно бороться с холодом или жарой. Монтируются в жилых домах и офисных зданиях. Настенные сплит-системы отличаются высоким качеством сборки. Они позволяют эффективно отводить тепло и холод.

Настенные модели пользуются популярностью

Канальные

Монтаж внутреннего блока канальной сплит-системы осуществляется в межпотолочное пространство за подвесным потолком. Для этого предусматривается расстояние 30÷40 см. Для забора и подачи воздуха в помещение предусматриваются специальные воздуховоды, размещаемые в произвольных точках. Благодаря особому конструктивному исполнению внутренний блок устройства производит забор воздуха из комнаты и с улицы (до 25%).

Канальные модели способны вписаться в любой интерьер

Потолочные

Потолочная модель может монтироваться в комнатах прямоугольной формы и позволяет обработать небольшой объем воздуха. Благодаря особому конструктивному исполнению такие устройства направляют воздушный поток вдоль потолка или стены, обеспечивая равномерное распределение кондиционируемого воздуха по всему помещению.

Потолочная модель не обладает большой мощностью

Мульти сплит-системы

В состав системы может входить несколько внутренних блоков. Такие устройства называют мульти сплит-системами. Их конструктивное исполнение позволяет подключать к одному внешнему блоку сразу несколько внутренних.

Купить мульти сплит-систему можно для создания оптимального микроклимата сразу в нескольких комнатах жилого дома. Учитывая, что количество внешних блоков сокращается, эстетичность здания не страдает.

Для каждого помещения можно выбрать свой внутренний блок

Напольные

Климатическое оборудование отличается высокой производительностью. Допускает установку непосредственно о стены комнаты в зависимости от желаемого направления воздушного потока. Имеют более высокую стоимость и мощность по сравнению с настенными аналогами. Отличаются широкими функциональными возможностями.

Напольные устройства не предъявляют жестких требований к месту установки

Статья по теме:

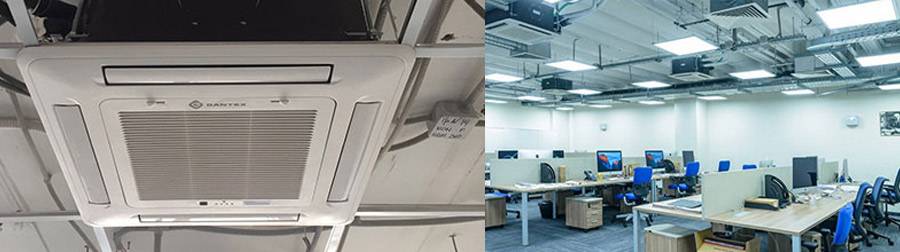

Кассетные

Кассетную модель стоит приобрести для помещения большой квадратуры с подвесным потолком. Для размещения внутреннего блока системы предусматривается межпотолочное пространство высотой минимум 25 см. Находящиеся в комнате люди видят только декоративную решетку.

Кассетные сплит-устройства способны добавлять до 10% свежего воздуха. Забор воздуха из комнаты осуществляется через центральную решетку внутреннего блока. Пройдя необходимые этапы очистки, воздушный поток через жалюзи распределяется по заданным направлениям.

Кассетные прячутся за декоративной решеткой

Колонные

Сплит-системы колонного типа предназначены для помещений большой площади. Их можно монтировать в комнатах без подвесных потолков. Благодаря особому конструктивному исполнению колонные модели создают достаточно сильный воздушный поток, направляемый сначала в сторону потолка, а затем равномерно распределяемый по объему комнаты.

Колонные сплит-системы отличаются большой мощностью

Принцип работы

Мульти-сплит-система отличается от стандартной количеством внутренних блоков. Если обычная сплит-система состоит только из двух, то последний вариант имеет один внешний блок, к которому подключается сразу несколько внутренних. Работает она так же, как обычный кондиционер (принудительно циркулирует и охлаждает воздух в помещении), но в данном случае это возможно делать одновременно в нескольких комнатах. Наружный блок может быть оснащен одним или несколькими компрессорами для достижения необходимой мощности.

Мульти-сплит-систему устанавливают тогда, когда по техническим причинам нельзя поставить несколько обычных. Установка нескольких связанных внутренних блоков в этом случае доступнее и удобнее. Также такая система обеспечивает и эстетическую составляющую – наличие лишь одного внешнего блока на фасаде здания позволяет не загромождать внешний вид дома.

Такая система не уступает по функционалу и мощности обычным кондиционерам, их особенность – это именно возможность подключения нескольких блоков к одному.

Напоследок о монтаже

Как правило, монтажные работы выполняют мастера – холодильщики, располагающие специальным оборудованием – вакуумным насосом, манометрическим коллектором и перфоратором для бурения стен. Но маломощные модели — «семерки», «девятки» — можно смонтировать самостоятельно, взяв перечисленный инструмент в аренду.

Рекомендации по монтажу:

  1. Располагайте уличный модуль под окном для удобства обслуживания, внутренний ставьте поближе к наружной стене. Лучше уложиться в 3 метра.
  2. Приобретите медные трубки, соответствующие по диаметру сервисным портам, расположенным на боковой стенке корпуса.
  3. Чтобы при работе компрессора блок не вибрировал и не гудел, надежно закрепите его на стеновом кронштейне.
  4. Тщательно развальцовывайте медные трубки – от этого зависит герметичность системы и работоспособность «сплита».
  5. Не располагайте внешний агрегат на застекленной лоджии или балконе.

Также посоветуем внимательно прочитать заводскую инструкцию кондиционера и ознакомиться с нашим руководством по монтажу домашнего охладителя воздуха.

Watch this video on YouTube

Устройство

Практически любая сплит-система — это двусоставное оборудование. Каждый блок выполняет свои функции и имеет особенное устройство.

Внутренний блок, соответственно, располагается внутри помещения, обычно выбирается место возле окна, но возможны и другие варианты. Панель этого блока скрывает теплообменник и фильтры для очистки воздуха. Фильтрующие элементы характеризуются изогнутой формой. В стандартных моделях присутствует пара таких деталей. За ними скрывается теплообменник.

Воздух, проходя через фильтры, распределяется по помещению благодаря жалюзи. В сплит-системах устанавливается два типа жалюзи. Горизонтальные детали видны пользователю, они скрывают за собой вертикальные жалюзи. Именно благодаря вертикальным деталям возможно точное распределение воздушного потока.

Внешний блок обычно располагается на фасаде здания или внутри балкона/лоджии. Внутри этого блока размещается компрессор, который является главной деталью всей системы. В современных сплит-системах устанавливаются инверторные и неинверторные компрессоры. Именно эта деталь определяет главные характеристики климатического оборудования. Кондиционеры часто делят на две группы: семёрки и девятки. Здесь подразумевается мощность компрессора.

Конструкция внешнего блока также подразумевает наличие теплообменника, аналогично с внутренним блоком. Поскольку внешняя часть сплит-системы располагается на улице и в процессе эксплуатации испытывает негативное воздействие внешней среды, то её корпус должен иметь антикоррозийное, качественное покрытие.

Внешний блок имеет отверстие с решёткой. Через него просматривается вентилятор. Эта деталь отличается формой лопастей, которая подбирается для каждой модели индивидуально при помощи компьютерной программы. Такой подход позволяет снижать уровень шума в процессе работы оборудования.

Два блока соединяются между собой при помощи магистралей. Одна из них предназначается для хладоносителя, а вторая используется для конденсата.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления


Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Достоинства мульти-сплит системы

  • Широкий выбор вариантов конструкции. Вы можете подобрать внутренние блоки по мощности и дизайну исходя из ваших потребностей и предпочтений.
  • Сравнительно небольшая стоимость (по сравнению с системами чиллер-фанкойл и VRV).
  • Минимальный расход энергии.
  • Внешний вид здания остается минимально загроможденным.
  • Могут монтировать и обслуживать бригады обычных монтажников-кондиционерщиков.
  • Низкий, почти незаметный уровень вибраций и шума.
  • Для каждого внутреннего блока, входящего в состав мульти-сплит системы есть свое индивидуальное управление — свой пульт дистанционного управления. Но у большинства мультисплитов система должна работать лишь в каком то из двух режимов — либо обогрев либо охлаждение. Не стоит пробовать заставлять один блок охлаждать, а другой — нагревать воздух.

Недостатком данной системы можно назвать то, что если внешний блок системы выходит из строя, то за ним последуют и внутренние блоки. Бесспорно, в таком случае надежнее разрозненные сплит-системы. Чаще всего по этой причине мульти-сплит систему используют при невозможности разместить несколько внешних блоков снаружи.

Необходимо проводить сервисное обслуживание такой сплит-системы от одного раза в год, в зависимости от интенсивности использования кондиционеров. Сервисное обслуживание кондиционеров с мульти-сплит системой не отличается от обслуживания любых других кондиционеров. Приглашенные специалисты очистят теплообменники внутреннего и наружного блоков, проверяют давление фреона в системе, меняют фильтры, чистят дренажные трубы. Такие кондиционеры экономны в плане сервиса, если сравнивать их, опять-таки, с полупромышленными и коммерческими системами.

Весьма важно правильно решить задачу монтажа сплит системы. Трассы у нее не проложишь так, как у простых сплитов, ведь все их надо свести к одному блоку

Желательно установить мульти-сплит систему до начала предстоящего ремонта, это поможет скрыть коммуникации, соединяющие блоки между собой.

Чтобы проконсультироваться по поводу установки подобных систем вентиляции в доме, квартире или офисе, звоните по тел. (067) 939-29-29 или (044) 221-93-35 или Закажите консультацию!

Механизм внедрения прибора в уже существующую систему питания

Специфика того, как подключить кондиционер к электросети, имеет свои технические особенности.

Оптимальный вариант решения данной проблемы – подсоединение регулирующего температуру прибора к отдельно выделенному в щитке автомату. Ампераж последнего подбирается исходя из технических характеристик оборудования, высчитывается по такой формуле: мощность кондиционера делится на 220В напряжения, полученное число увеличивается на 30% (как запас).

Перед тем, как осуществить процедуру подсоединения охладительной системы, следует правильно подобрать необходимое сечение проводов. Осуществляется это таким образом:

  • для силы тока менее 18А сечение должно составлять 1,5 мм2
  • 18-25А – 2,5мм2.

Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Сама линия питания проводится максимально близко от распределителя к кондиционеру. Следует позаботиться о безопасности окружающих, прокладывая провода либо по глубокой выемке в стене, либо сконструировав защитный короб. Это не допустит доступ к голым незащищенным проводам посторонних людей. Кабель закрепляется с помощью специальных зажимов. Помимо защитной опции короб выполняет еще и эстетическую функцию – не позволяет чужому глазу заметить провода.

Корпус кондиционера оснащен цветными проводами, выведенными извне, которые подсоединяются к соответствующим клеммам.

Установку прибора лучше всего осуществлять во время проведения ремонтных работ. Суть состоит в том, то именно в это время монтажники обязаны штробить стену с целью укладки коммуникационных линий. В квартире агрегат размещают таким образом, чтобы охлажденный воздух равномерно распределялся по всему помещению.

Любого рода сплит – система сконструирована из двух блоков:

  1. внешнего (прикрепляется на стену снаружи)
  2. внутреннего (размещается в самом помещении)

Монтаж системы проводится в таком закономерном порядке:

  1. в стене необходимо сделать отверстие, через которое будет сливаться образовавшийся в процессе охлаждения воздуха конденсат
  2. внешний агрегат надежно закрепляется с помощью кронштейнов на уличной части дома
  3. внутренний блок устанавливается в квартире
  4. фреоновая магистраль соединяет обе части устройства между собой
  5. прокладка электропроводов
  6. следует осуществить вакуумирование трубы с фреоном при помощи помпы с целью снижения общей нагрузки на мотор, а также удаления лишнего воздуха из системы

Подключение системы кондиционирования

  • точку подключения соединяют непосредственно с распределительной коробкой. В этой ситуации обходятся без розетки и вилки. Но при таком способе соединения следует учитывать, что используемая электрическая проводка должна выдержать нагрузку при одновременной работе всех бытовых устройств подключённых к ней. Распределительный щиток дополнительно оборудуют системой, контролирующей автоматическое отключение в случае возникновения перегрузок;
  • если устройство кондиционирования устанавливается в процессе проведения общих ремонтных работ, при монтаже наиболее часто применяют закрытую конструкцию. Оборудуется специальный канал в стене. В нём размещается кабель. Один конец соединяют с распределительным щитком, а другой закрепляют к выводу розетки. На окончательном этапе канал заделывается. При этом не портится интерьер помещения. На проводку не оказывают влияние внешние негативные факторы;
  • установка розетки под кондиционер может осуществляться открытым способом. Такой метод применяется, если ремонт уже завершён и жильцы не хотят дополнительно портить стену. Один из концов проводки соединяют с распределительной коробкой. К другому концу подсоединяется розетка. Кабель находится на поверхности стенового покрытия. Его помещают в декоративный короб.

Требования к установке

Внешний блок рекомендуется устанавливать на глухой стене без окон

Монтаж мультисплит-системы начинается с выбора места для установки внешнего блока. Длина магистрали, по которой будет циркулировать фреон отдельно к каждому внутреннему фену, не должна превышать допустимые значения, обозначенные в инструкции производителя. В противном случае эффективность работы климатической системы не будет соответствовать заявленной.

Нельзя устанавливать компрессор в закрытых или полузакрытых помещениях, потому что он будет часто перегреваться и выключаться из-за недостатка воздуха для проветривания. Это ведет к преждевременному износу оборудования.

Если мастера по установке настаивают на открытом монтаже магистральных труб, объясняя это удобством для последующих ремонтов, попросите поставить дорогие качественные трубы, срок гарантии которых 30 лет, и сделать монтаж в стену. Трубы быстрее выйдут со строя, если будут подвергаться регулярным перепадам температур.

Мощный мультисплит – шумное устройство. Монтировать его на стену с окнами не рекомендуется.

Также нужно учитывать:

  • расположение мебели в комнате, чтобы поток холодного воздуха не был направлен на спящего человека, и уровень шума;
  • капающий конденсат не должен попадать на прохожих, трубка направляется вниз, чтобы не было застоя воды;
  • система должна подключаться к отдельному щитку и иметь собственную электропроводку;
  • не должно быть теплового контакта между холодной и теплой зоной;
  • внешний модуль нужно монтировать ниже внутренних, чтобы не было перерасхода электричества.

Виды МСС

Различают две разных систем:

  • Фиксированные;
  • Наборные.

Что такое мульти сплит система фиксированного вида? Как правило, она продается в виде окончательной комплектации, в нее входит несколько блоков, которые подлежат установке внутри помещения, и зависит от модели устройства (можно располагать 2 -4 штуки).

Мульти сплит система

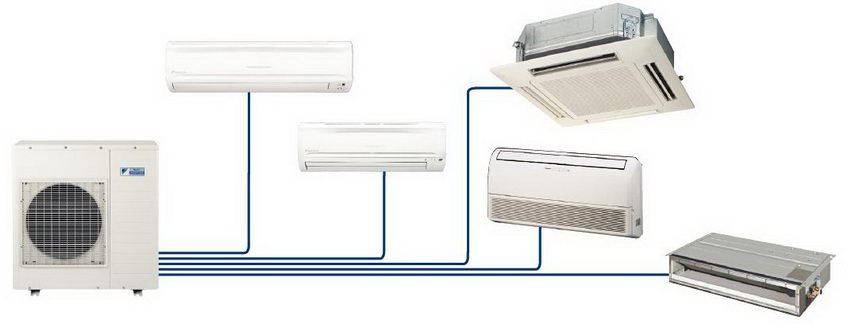

В наружной части фиксированной системы мульти имеется определенное число портов для подключения патрубков подающих фреон и межблочного кабеля, предназначенного для соединения между собой двух частей кондиционера (внутренней и наружной). Каждая модель обладает определенной производительностью. Внешняя часть, которая устанавливается снаружи помещения, может быть оснащена как одним, так и двумя компрессорами сразу. Часть оборудования, которая располагается внутри помещения, имеет один компрессор и работает только в одном режиме.

Современные конструкции кондиционеров устроены таким образом, что в тот момент, когда один компрессор воздействует на первый внутренний блок, а второй – на другой или сразу 2 – 3 блока. Либо картина может выглядеть так, что оба установленных компрессора будут одновременно служить двум блокам. В такой ситуации, у каждого компрессора будут свой контур, который будет работать сам по себе, несмотря на функциональность другого.

Это позволит включить внутренние блоки противоположных холодильных контуров, которые будут работать в различных режимах. Такого рода функциональность позволена лишь фиксированным МСС. В комплектацию каждой внутренней части кондиционера входит пульт, который может подойти к любому устройству данной системы. К сожалению, несмотря на многофункциональность такого рода оборудования, принцип работы мульти плит системы – все блоки работают в одном режиме. Иначе говоря, если один блок установлен на обогрев, все последующие блоки также будут работать на обогрев, а не на холод.

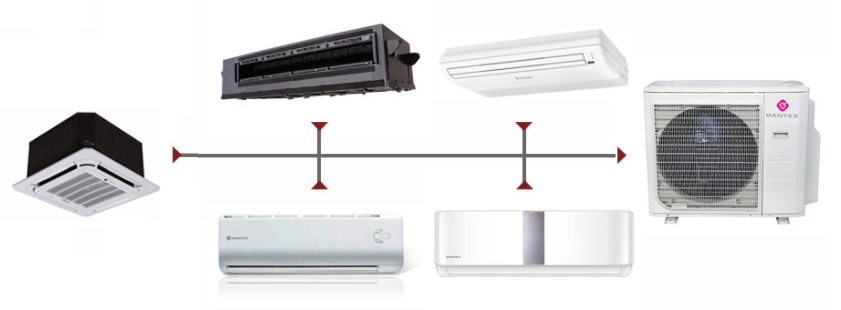

В отличие от фиксированных, наборные МСС могут включать значительно большее количество устройств (можно подключить до 16 механизмов). Подключение к наружной части осуществляется благодаря системе разветвителей фреонового контура. Часть кондиционера, предназначенная для размещения снаружи помещения, можно установить до трех компрессоров, которые завязываются в единый холодильный контур.

Сплит система

Условия функционального режима работы данного вида МСС ничем не отличаются от предыдущего, блоки также могут работать либо только на подачу тепла, либо – холода.

Если кондиционер функционирует в режиме подачи холодного воздуха на одном или сразу на нескольких блоках можно включить режим осушения. Он немного схож с режимом охлаждения, поэтому такая работа вполне безопасна. МСС позволяет подключить любое количество блоков, единственное ограничение устанавливается производительностью наружного блока, которую устанавливает производитель кондиционеров.

Тип внутренней части кондиционера, и его производительность зависят от параметров интерьера и теплопритока и устанавливаются с учетом каждого отдельного помещения. В одну МСС наборного вида может входить несколько внутренних блоков разного типа.

Комбинация может состоять из любого числа блоков с различной конфигурацией. Существуют следующие типы устройств:

  1. Настенные изделия;
  2. Напольно – потолочный кондиционер;
  3. Простой потолочный тип;
  4. Кассетное оборудование;
  5. Канальное устройство;
  6. Тип колонного кондиционера.

Управляющий пульт может задавать режим работы для всех внутренних блоков. Соответственно, принцип действия мульти сплит системы заключается в том, что если один из блоков был установлен на охлаждающий режим, все последующие механизмы будут функционировать в этом же самом режиме, и наоборот. Включенный режим обогрева или осушения будет действовать одновременно на всех устройствах, поэтому на каком – то из них включить другой режим будет невозможно.

Особенности монтажа мульти сплит-систем

Выбор монтажной организации не менее важен для надежного функционирования кондиционера, чем его марка или конструкция. Лучше всего, если монтаж, заправку и пуск системы выполнят представители организации-продавца. Чаще всего это является условием предоставления гарантии.

Тем не менее, новоиспеченный владелец мульти сплит-системы должен внимательно контролировать ход работ, а именно:

  • Сечение сетевого провода должно соответствовать указанному в техописании
  • Медная труба фреонопровода должна быть цельнотянутой, то есть не иметь шва. Трубы со швом — для водопроводов, они рассчитаны на давление не больше 10 атмосфер, а в магистралях некоторых моделей кондиционеров случаются и 40 атмосфер. Разошедшийся шов выведет кондиционер из строя и выплеснет в помещение весь имеющийся в нем фреон, что экологию точно не улучшит. Если труба еще и заштроблена в стену, то ремонт и новая заправка может стоить очень дорого
  • Важны как максимальная, так и минимальная длина фреонопроводов. Крайне нежелательно, чтобы он был короче 3 метров. «Лишняя» труба сворачивается в спираль и укладывается за наружным блоком. Причина в том, что фреонопровод — часть охладительного контура, рассчитанного на определенные параметры. Помните, что мастера, которые придут делать гарантийный ремонт, первым делом померяют длину фреонопроводов и, если она не будет соответствовать паспортной, откажут в гарантии
  • Необходимо заранее заказать изготовление и оплатить монтаж козырька для защиты наружного блока от падающего с крыши льда.
