Что такое прецизионный кондиционер: классификация устройств и принцип работы агрегатов

Кондиционер работает, но не охлаждает – так часто называют самый распространенный признак

Первым делом необходимо убедитесь, что кондиционер настроен правильно и соблюдены все условия эксплуатации!!! Чтобы на этом этапе понять, куда двигаться дальше, необходимо выяснить работает ли компрессор.

При работе он должен немного «гудеть» и вибрировать:

• если компрессор работает, то причина, скорее всего в нехватке хладагента (фреона). Чтобы в этом убедиться, необходимо проверить давление (подключить манометры). В большинстве случаев утечка происходит в соединениях медных трубок у внутреннего и внешнего блоках. Всего 4 таких соединения, которые нужно проверить и при необходимости устранить утечку (некачественная вальцовка или как на фото треснутая гайка). Часто в «больном месте» остается масло, на которое налипает пыль. Признаки нехватки фреона читайте в отдельной статье.
• если компрессор не запускается, то без специальной подготовки устранить проблему не получится. Поскольку причин может быть много. Основные из них:
  • не работает пусковой конденсатор компрессора;
  • отгорели контакты питания компрессора;
  • неисправны температурные датчики;
  • сам компрессор вышел из строя;
  • поломка в плате управления.

Течет вода из кондиционера – не менее распространенная ситуация

Причина этому явлению часто кроется в забивке дренажного лотка или дренажного шланга. Необходимо разобрать внутренний блок и тщательно прочистить дренажную систему. Для этого можете почитать подробную инструкцию «как почистить кондиционер».

Мне попадались кондиционеры с дефектами системы сбора конденсата. Вода периодически течет из блока по причине несовершенства конструкции. Не буду «палить» модели. В этом случае найти причину сложно. Приходится разбирать внутренний блок и в процессе его работы, изучать, как стекает конденсат. И как назло именно в эти моменты дренажная система нормально функционирует!

Устройство и принцип работы обычного кондиционера

Кондиционер работает по замкнутому циклу, основанному на двух функциях:

• переход вещества из газообразного состояния в жидкое при повышении давления (и наоборот);
• выделение тепла при конденсации (переходе из газа в жидкость) и охлаждение при испарении.

Другими словами, для переноса тепла используется компрессор. Он изменяет давление вещества-хладагента. Обычно в этом качестве выступает фреон в различных соединениях, например, “R410”. Как заправить кондиционер фреоном – читайте тут.

Поэтапно фаза цикла выглядят следующим образом:

1. Компрессор (небольшой насос с электродвигателем) нагнетает давление газа, перекачивая его из испарителя (в комнате) в конденсатор (на улице). Из-за повышенного давления газа его температура может возрасти до 90 градусов Цельсия.

При запуске компрессора первые секунды он работает без смазки, так как масло при неработающем двигателе стекает в картер. Поэтому каждый очередной пуск двигателя увеличивает его общий износ. Для двигателя лучше, если он работает непрерывно, но это ведет к большим энергозатратам.

1. В конденсаторе фреон начинает отдавать тепло в окружающую среду, ведь газ в этот момент более горячий, чем воздух. Уличный вентилятор включается и обеспечивает интенсивный обдув теплообменника, что многократно ускоряет процесс.
2. В результате охлаждения газ превращается в жидкость, но давление все еще остается высоким. Температура жидкости то же все еще несколько выше температуры окружающей среды.
3. Далее фреон переходит в капилляр – тонкую трубку из меди, навитую длинной спиралью. Другое название этой детали – дроссель. Так давление жидкого фреона понижается до нескольких атмосфер. Часть жидкости сразу переходит в газообразное состояние.
4. Фреон оказывается в испарителе. Теперь теплообменник из жидкого состояния переходит в газообразное, при этом фреон охлаждается вместе с решеткой теплообменника в комнате. Комнатный вентилятор гонит поток воздуха через охлажденную решетку, быстро забирая холод в комнату.
5. Далее цикл повторяется снова – с 1 по 5 фазы.

Как работает кондиционер при режиме охлаждения, представлено на схеме:

Так как испаритель очень холодный, а влажность в комнате может быть высокой, то на испарителе появляются капли воды – конденсат. Фактически это дистиллированная вода. Капли накапливаются и начинают стекать вниз – по испарителю и ниже. Конечно, внутри помещения вода не нужна, поэтому обычно для отвода конденсата применяют трубку, выведенную на улицу.

Выходящий поток воздуха может быть направлен с помощью специальных плоскостей-жалюзи в нужную сторону, как по горизонтали, так и по вертикали. Обычно такое управление можно осуществлять и с пульта дистанционного управления. Многие модели могут регулярно автоматически поворачивать жалюзи в стороны или вверх-вниз, разгоняя прохладный воздух по большему объему.

Осушитель кондиционера – принцип работы

Это один из элементов системы. Его функция – собирать жидкий фреон, вытекающий из конденсатора и не допускать загрязнения хладагента. Он расположен на трассе движения фреона, после конденсатора и перед дросселем:

Внешне осушитель выглядит как небольшая трубка, расширяющаяся к середине и сужающаяся к концам. Внутри трубки находится сорбирующий влагу минерал «цеолит». На пути движения фреона находятся две сетки:

• Одна на входной стороне с большими отверстиями, чтобы гранулы цеолита не могли попасть в конденсатор.
• Вторая сетка на стороне выпуска. В ней отверстия относительно небольшие, как в чайном ситечке, чтобы не пропустить в компрессор частички цеолита, металлические фрагменты и так далее.

В осушителе обычно сделано еще одно дополнительное отверстие. Его используют при сборке и ремонте агрегата, чтобы быстрее создать вакуум в системе. Иначе дроссель, имеющий небольшой диаметр, замедлял бы процесс вакуумирования кондиционера. Нельзя вскрывать это технологическое отверстие, иначе аппарат перестанет работать.

Принцип работы прецизионного кондиционера

Основным элементом, обеспечивающим понижение температуры, является холодильный агент, который закачивают в устройство в газообразном состоянии. Чтобы лучше понять работу прецизионного кондиционера, следует разобрать последовательность охлаждения воздушного потока.

1. На первом рабочем этапе холодильный агент поступает в секцию, где сжимается компрессором до определённого объёма.
2. Затем данное вещество попадает в конденсатор, где происходит отведение излишнего тепла. При удалении тепла, холодильный агент из газообразного состояния переходит в жидкое. Следует напомнить, что в некоторых устройствах конденсатор выносится как отдельный блок.
3. После конденсатора, холодильный агент в жидком состоянии попадает в дроссельный узел, где и происходит понижение его температуры. Помимо этого, также падает и давление жидкости, для более удобной её транспортировки по системе.
4. На окончательном этапе, жидкий холодильный агент попадает в испаритель, где заново преобразуется в газообразное состояние.

Схема функционирования устройства

Как же происходит охлаждение воздуха в помещении? Достаточно просто: воздух, с помощью вентилятора, забирается из помещения, а далее проходит через испаритель, в котором и происходит его падение температуры. После охлаждения, воздушный поток заново транспортируется в комнату внешним вентилятором.

Конечно, с увеличением функционала, возрастает необходимость и в установке дополнительных частей системы, таких как нагревательные элементы, увлажнители воздуха, фильтрующие устройства и т.д. Помимо вышеперечисленных узлов, в кондиционере также предусмотрен блок автоматического управления и регулировки температурного уровня воздушного потока, запорная арматура, вентилирующие устройства.

Задачи прецизионных кондиционеров

Основная задача прецизионного оборудования – это точное поддержание параметров микроклимата в помещении. Современные прецизионные кондиционеры могут обеспечить соблюдение следующих параметров:

• точность поддержания температуры (+/- 0,5 °С);
• точность поддержания влажности (+/- 2%);
• возможность работы в широком диапазоне температур наружного воздуха от — 50 °С до + 45 °С;
• схема работы 24 х 7 х 365, что означает работу  24 часа в сутки, 7 дней в неделю и 365 дней в году вне зависимости от внешних климатических условий;
• полная совместимость с системами диспетчеризации зданий.

Прецизионный кондиционер – это парокомпрессионная холодильная установка, работающая по обратному холодильному циклу (циклу Карно), в котором работа сжатия превышает работу расширения и за счет подведенной работы теплота передается от холодного источника к горячему. Основные элементы холодильного контура: компрессор, конденсатор, регулятор потока хладагента, испаритель и рабочее тело — хладагент (ГОСТ 29265—91 (ИСО 817—74)) – это все, чем похож прецизионный кондиционер на кондиционеры, бытового, полупромышленного или промышленного назначения. Прецизионные кондиционеры имеют множество исполнений и модификаций.

Принцип работы компрессорно-конденсаторного блока с водяным охлаждением

ККБ с водяным охлаждением имеет немного дугой принцип работы, по сравнению с воздушной системой. Теплообменник такого устройства не имеет вентилятора. Вместо него, в системе используется дополнительный контур – магистраль с водой. Его устанавливают рядом с конденсатором. Хладагент, отдавая часть своего тепла водному контуру, выполняет свою функцию в теплообмене.

Дополнительным фактором, который может играть важную роль в использовании кондиционеров с ККБ водяного охлаждения, является вторичное использование энергии. Работая, устройство отдает теплую воду. В летние периоды, когда необходимо охладить помещения, водные массы можно выводить с помощью трубы на улицу.

В зависимости от способа охлаждения конденсатора могут быть выполнены ККБ:

• Воздушного охлаждения
• Водяного охлаждения

Компрессорно-конденсаторные блоки данного типа являются внешними блоками обычных бытовых, промышленных или полупромышленных систем кондиционирования и сплит-систем. В качестве охладительного оборудования они предусматривают использование вентилятора: отвод теплоты, выделившейся при конденсации фреона, осуществляется с помощью созданного вентилятором воздушного потока.

ККБ воздушного охлаждения

Принципиальным моментом является тип вентилятора, входящего в комплект ККБ. Охлаждение блока может осуществляться с помощью осевого (аксиального) или центробежного (радиального) вентилятора.

Компрессорно-конденсаторный блок с использованием осевого вентилятора

Блок с осевым вентилятором отличается простотой монтажа и относительно невысокой стоимостью. Основным недостатком является ограничение по мощности (в данном вопросе он уступает блоку с водяной системой охлаждения).

Компрессорно-конденсаторный блок с центробежным вентилятором

Входит в разряд специального охладительного оборудования, изготавливаемого аналогично чиллерам. Наличие водяного охлаждения сильно ограничивает применение данного блока. Как правило, их монтируют в помещении. Охлаждение конденсатора может осуществлять разными способами.

Незамерзающая жидкость, циркулирующая по замкнутому контуру, охлаждается с помощью драйкулера (другое название – сухая градирня или сухой охладитель), которые комплектуются вентиляторами. Сухой охладитель предназначен для наружной работы.

Драйкулер

Мокрая градирня

Для эффективного охлаждения конденсатора также применяется проточная вода.

Среди достоинств ККБ данного типа следует отметить:

• по мощности компрессорно-конденсаторные агрегатов с водяным охлаждением значительно превосходят воздушные
• на дистанцию между драйкулером (наружным блоком) и внутренним блоком почти не накладываются ограничения
• использование проточной воды проводит к значительному снижению стоимости охладительной установки

Недостатки:

• вслед за возрастанием мощности также происходит возрастание цены на ККБ водяного охлаждения
• требуют квалифицированного монтажа, перед которым обязательно выполняется гидравлический расчет
• наличие градирни может потребовать ввода дополнительных насосов

Компрессорно-конденсаторные блоки представляют собой специально созданную техническую систему, разработанную для поддержания заданных климатических параметров помещения. Предложенный на рынке широкий ассортимент данного оборудования позволяет подобрать оптимальный вариант ККБ, который при грамотном использовании будет служить Вам долгие годы.

Устройство ККБ

ККБ применяются чаще всего для охлаждения воздуха в приточных системах кондиционирования воздуха, можно сказать, что это их основное применение. На рисунке представлена схема соединения ККБ и испарителя (внутреннего блока кондиционера).

По газовой линии фреон поступает в ККБ, где происходит его сжатие в компрессоре. После фреон высокого давления движется в конденсатор, где происходит его фазовый переход. Находящийся уже в жидком фазовом состоянии фреон по жидкостной линии магистрали направляется в испаритель внутреннего блока, по пути проходя через запорный вентиль, назначение которого – регулирование расхода хладагента и исключение возможности попадания жидкого фреона в компрессор.

Получить бесплатную консультацию инженера по кондиционированию

Получить!

Подача и забор воздуха

Воздушные массы, двигаясь сквозь теплообменник, в котором находится хладагент, остывают и поступают в помещение. Такие установки бывают двух типов: с нижней и верхней подачей воздуха.

1. Установка с поверхностной подачей.

Забор воздуха в такое устройство происходит из комнаты, из воздуховодов или через панель кондиционера. Подача воздуха совершается в свободное пространство потолка и, таким образом, идет воздухообмен, при этом данные установки имеют несложную систему и расширенный набор мощностей.

1. Кондиционер с нижней подачей.

Это устройство разрешает обрабатывать максимальные массы воздуха и чередовать их через пространство пола.

Уровень шума у этих кондиционеров снижается за счет компрессоров спирального типа, вентиляторов и форме лицевой поверхности испарителя.

Устройство для подачи воздуха и холодильные агрегаты находятся в разных местах кондиционера, что уменьшает уровень шума. Для движения воздушных масс используются вентиляторы с электронным и ступенчатым регулированием частоты вращения.

Особенности прецизионных кондиционеров

Прецизионный кондиционер или автономный кондиционер шкафного типа – это устройство, использование которого позволяет поддерживать в помещении ряд параметров: температуру, относительную влажность и подвижность воздуха в узком диапазоне.

А именно:

• диапазон допустимой вариабельности температуры: ±1 °С. А отдельные модели прецизионных кондиционеров позволяют еще больше сузить вариабельность значения, до ± 0,5 °С);
• диапазон вариабельности величины значения влажности + 5%;
• допустима работа прецизионного кондиционера при температуре окружающей среды в диапазоне от +50 °С до -60 °С.

При этом выделяемый теплоприток превышает значения, свойственные для основного помещения, в 5÷10 раз. Соответственно, создается очень высокая нагрузка на кондиционеры.

Но все равно, диапазон значений выдерживается. Ведь помимо того, что этот вид систем климатического контроля отличается повышенной точностью, к технике предъявляется еще и ряд требований относительно надежности.

Даже минута без кондиционирования может стать причиной катастрофических последствий. А, значит, и материальных убытков.

Прецизионные кондиционеры обеспечивают стабильную влажность и температуру (причем в узком диапазоне), несмотря на постоянное выделение большого количество тепла круглосуточно работающими устройствами

Да, есть еще одно требование, о котором нельзя не упомянуть – прецизионные кондиционеры должны иметь возможность оперативного запуска резервного блока при поломке основного.

То есть, даже в случае возникновения форс-мажорной ситуации, обеспечение постоянства режима температуры и влажности будет обеспечено. Да и проект кондиционирования серверной обычно составляют с учетом дополнительных мощностей.

Рабочая точность модели – первый критерий выбора

Главная задача, которую выполняют прецизионные кондиционеры, заключается в максимально точном поддержании заданных климатических условий. Не совсем верно считать, что основным назначением «шкафов» стало сохранение от перегрева серверных комнат. На деле же их использование охватывает намного более широкий спектр вариантов, некоторые из которых являются достаточно требовательными.

Например, допускается, что рабочие характеристики «шкафа», задействованного в пищевой промышленности, могут немного отклоняться в обе стороны от заданной температуры на полтора-два градуса по Цельсию.

Исправить этот недостаток можно, заранее задав рабочий режим на градус ниже или выше чем требуется. В итоге получится необходимый режим. Но вот для лабораторных помещений исследовательских центров, герметичных и «чистых» комнат подобная ситуация нередко является недопустимой.

Поэтому прецизионные кондиционеры при объяснении, что это такое, могут оказаться достаточно «неточным шкафом» (для данной категории устройств). Или необычайно дорогим с точки зрения обывателя кондиционером, использование которого оправдано и действительно необходимо исключительно в лабораторных условиях

Это важно учитывать при выборе устройства, чтобы не повторить притчу о микроскопе и гвоздях

Техобслуживание

Одним из самых важных моментов, влияющих на долговечность функционирования конструкций, является своевременный техосмотр, регулировка и устранение мелких неполадок системы. Плановый осмотр оборудования должен проводиться раз в квартал. Частота проверок будет полностью зависеть от локализации прибора.

Техосмотры представляют собой профилактические мероприятия, которые способны значительно продлить сроки службы и улучшить качество работы прецизионного кондиционирования. По стандарту профилактический осмотр включает проверку работы трассы между блоками, электрических соединений. Также техосмотр включает тестирование всех режимов, замеры мощности компрессора, количества фреона в пределах контура, контроль микроклиматических условий.

Периодически должна проводиться чистка всех составляющих частей. Вентилятор и теплообменники забиваются пылью. Периодически следует производить замену фильтров в лицевой области и паровом поршне. При обнаружении повреждений в системе проводится частичная смена узлов и модулей.

Варианты подключения прецизионных кондиционеров

Чаще всего используются стандартные варианты подключения. Выносной наружный блок с конденсатором устанавливается на крыше здания, внутренний шкафный – в помещении (см. рис.).

Схема подключения прецизионных кондиционеров с наружными блоками на крыше.

При использовании систем с притоком воздуха (Free Cooling), оборудуется вытяжная вентиляция. Такой способ охлаждения позволяет снизить энергозатраты, если температура на улице меньше той, которую выдает нагретое оборудование. На иллюстрации показан пример со шкафными кондиционерами с внешними блоками.

Схема подключения прецизионных кондиционеров с притоком воздуха и вытяжной вентиляцией.

Прецизионные кондиционеры можно использовать вместе с чиллером и/или градирней (см. рис.). В таком случае их эффективность повышается. Но суммарная стоимость оборудования вырастает.

Схема подключения прецизионных кондиционеров к чиллеру и градирне.

Если необходимо обеспечить охлаждение нескольких небольших помещений, прецизионный кондиционер может быть подключен к системе вентиляции. При этом ему необходимо обеспечить приток нагретого воздуха. Либо использовать систему забора воздуха снаружи. А в охлаждаемых помещения сделать вытяжную вентиляцию.

Прецизионный кондиционер, подключенный к системе вентиляции.

Как вариант, в качестве внешней среды можно использовать не воздух, а воду. такой способ охлаждения или отопления более эффективен. Но для этого необходимо обустраивать специальный теплообменник.

Прецизионные (точные) кондиционеры – особенности и предназначение

Они появились как разновидность шкафных, которые принадлежат к группе т.н. «тяжеловесов» в кондиционировании и вентиляции. К ним относятся промышленные кондиционеры, их применяют в помещениях, где требуется наиболее точное поддержание температуры, влажности и т.п.

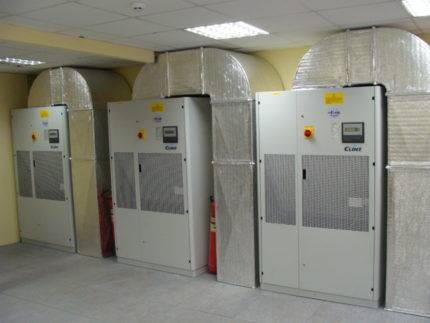

Прецизионные кондиционеры в компьютерном дата-центре

Чаще всего точные кондиционеры используются в компьютерных и выставочных залах, музеях. Серверные кондиционеры — в лабораториях, больницах и поликлиниках, на телефонных станциях и прочих помещениях с аппаратурой, которая требует особенно наиболее точных данных микроклимата.

Само название «прецизионные» говорит о том, что они могут регулировать и удерживать в установленных пределах точные показатели окружающей обстановки в помещении. В частности, прецизионность поддержания конкретной температуры воздуха у точных кондиционеров – плюс-минус 1◦С. Именно этой особенностью такие оборудования отличаются от обычных кондиционеров бытового предназначения.

Монтаж прецизионных кондиционеров − по силам только профессионалам

Если выполнить установку прецизионных кондиционеров в помещении со встроенным регулятором влажности воздуха, то, помимо поддержания заданной температуры, подобное устройство будет удерживать на необходимом уровне установленную влажность, что особенно важно, к примеру, в музеях − для выставочных экспонатов. Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров

К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине.

Схема прецизионного кондиционера с воздушным конденсатором

Есть прецизионные кондиционеры с нижней и верхней подачей воздуха. Конструкция первого типа предполагает забор воздуха через лицевую панель кондиционера. А также через воздуховоды либо особые отверстия в подвесном потолке. Сквозь решетки пола выходит охлажденный воздух.

Прецизионный кондиционер − нижняя подача воздуха

А конструкция второго типа забирает воздух при помощи нижней, передней или задней панели. Охлажденный воздух выходит через потолок со специальными отверстиями либо систему воздуховодов.

Прецизионный кондиционер − верхняя подача воздуха

Точные кондиционеры также различаются по типу охлаждения. Существуют оборудования с водяным и воздушным охлаждением.

Чаще всего можно увидеть такое климатическое оборудование с выносным воздушным конденсатором. Другими словами, этот кондиционер может быть и из двух блоков. Главный блок состоит из компрессора, испарителя, вентилятора, увлажнителя и автоматики. А малый блок содержит конденсатор и вентилятор. Такая климатическая техника более широко распространена благодаря большому диапазону по мощности и довольно нетрудного монтажа прецизионных кондиционеров.

Состав точного прибора первого типа

В свою очередь, точные устройства с водяным конденсатором по сути являются моноблоком, обладают более простой конструкцией и немного дешевле кондиционеров с выносным воздушным охлаждением. Есть один недостаток − эксплуатация прецизионных кондиционеров такого типа требует наличие источника проточной воды, а это не всегда доступно в тех или иных условиях.

Схема прецизионного кондиционера с водяным конденсатором

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

• Устройство не подключено.
• Неисправна командная микросхема.
• Отсутствует связь между наружным и внутренним блоками.
• Не работает пульт управления.
• Сработал автомат защиты.
• Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Проектирование и расчет систем кондиционирования

При подборе нужного холодильного устройства в квартиру часто пользуются экспресс-методикой расчета СКВ, при которой берется во внимание примерная тепловая нагрузка на помещение, относительно чего и выбирается наиболее близкий типоразмер устройства. Подбор производят по номинальной холодопроизводительности. Данная методика расчета подходящей системы кондиционирования позволяет упростить проектировочные работы, но допускает неточности, если применять ее к системам с большими возможностями и более сложным устройством, например, к многозональным СКВ

Она вполне применима при покупке бытовых сплит-систем и оконных/мобильных моноблоков

Данная методика расчета подходящей системы кондиционирования позволяет упростить проектировочные работы, но допускает неточности, если применять ее к системам с большими возможностями и более сложным устройством, например, к многозональным СКВ. Она вполне применима при покупке бытовых сплит-систем и оконных/мобильных моноблоков.

Что требуется знать и учитывать при проектировании систем кондиционирования со сложным устройством? В первую очередь смотрят на исходные данные:

• региональное местоположение объекта и расположение относительно сторон света;
• строительные чертежи и планы помещения;
• категорию объекта с учетом противопожарных норм;
• чертежи с указанием размещения всего оборудования здания;
• количество осветительных приборов;
• характеристики энергоносителей;
• данные уже существующих СКВ.

После анализа всех предоставленных данных приступают непосредственно к проектированию СКВ, которое обычно проходит в два этапа.

На первом этапе выбирают систему с техническим обоснованием, почему именно данный тип лучше для этого помещения. Здесь производят расчет системы кондиционирования по мощности, определяют ее расположение на объекте, прописывают число задействованных приборов, определяют параметры площади для установки и вычисляют примерную стоимость всех работ с оборудованием.

Второй этап предполагает разработку рабочего проекта с учетом строительной планировки, теплотехнических характеристик строительных конструкций и технологического задания. Обязательно рассчитывают воздухообмен, тепловой и тепловлажностной баланс помещения, проводят аэродинамический расчет воздушных сетей и гидравлический расчет жидкостных коммуникаций.

Далее все согласуется с заказчиком, СЭС, пожарной инспекцией и по необходимости вносятся изменения в проект. После заказывается оборудование и рабочие чертежи передаются монтажникам.

С водяным охлаждением

Прецизионные кондиционеры, в которых для охлаждения применяется вода, не оснащены тепловым насосом. Нагрев помещений осуществляется благодаря интегрированным в эти модели электрическим нагревателям.

Этот вид прецизионных кондиционеров обладает самой простой конструкцией (представляет из себя моноблок) и имеет более низкую цену. К тому же, его монтаж не доставит неудобств – его возможно осуществить в любой части помещения, куда можно подвести воду. В качестве основного достоинства прецизионных кондиционеров с водяным охлаждением можно назвать независимость его работы от погодных условий снаружи здания.

Разновидности прецизионных кондиционеров

Помимо приточного клапана и рекуператора в состав кондиционера прецизионного типа входят следующие узлы:

• Блок «охлаждения» воздуха, состоящий из решетки испарителя, конденсатора,  компрессора и трубопровода.
• Система фильтров, сквозь которую прогоняют приточный воздух.
• Блок «осушения» или увлажнения приточного потока, прошедшего фильтрацию.
• Турбина, обеспечивающая требуемую скорость приточного потока.
• Система воздуховодов канального типа, распределяющее приточный воздух по всему помещению, исключая образование «горячих» зон.

Различные комбинации вышеуказанных узлов при компоновке конструкционной схемы кондиционера позволяют выделить из сортамента климатических систем прецизионного типа следующие разновидности агрегатов:

• Внутренние кондиционеры, блок охлаждения которых монтируется только внутри помещения. То есть испаритель, компрессор и конденсатор находятся в одном корпусе.
• Сплит системы – эти кондиционеры состоят из внешнего и внутреннего блоков охлаждения. Причем во внешнем корпусе находится конденсатор и компрессор, а во внутреннем – решетка испарителя и турбина.
• Прецизионные установки канального типа, использующие для подачи приточного воздуха сеть разветвленных воздуховодов, отводимых от внутреннего блока. При этом решетка испарителя и турбина находятся в скрытом месте – под потолком или в нише.
• Кондиционеры с классической схемой подачи воздуха, предполагающей трансляцию приточного потока прямо из внутреннего блока, посредством диффузора с управляемой шторкой, меняющей угол наклона.
• Системы принудительного типа, забирающие воздух посредством механического побуждения в приточном клапане.
• Системы принудительно-естественного типа – так называемые: «Free Cooling кондиционеры», которые могут и «затягивать» поток, и поглощать его, опираясь на естественную циркуляцию воздушных масс. Причем в режим Free Cooling кондиционер переходит путем смещения заслонки у приточного клапана.

Словом, сортамент таких климатических установок более чем разнообразен. И такое обилие конструкционных схем сулит прецизионным кондиционерам множество положительных качеств.

Достоинства и недостатки прецизионных кондиционеров

Среди обширного перечня достоинств подобных систем в первую очередь можно выделить следующие качества:

• Способность корректировать температуру с погрешностью в 0,5 градуса Цельсия. Причем микроклимат помещения будет удерживаться в заданном состоянии до пересмотра температурного режима.
• Способность работать в режиме «24 часа в сутки» в течение долгих лет. При этом срок эксплуатации системы, в среднем, равен 15-18 годам беспрерывной работы.
• Способность черпать приточный воздух при «забортной» температуре от -50 до 50 градусов Цельсия. Разумеется, холодный поток будет разогреваться, а теплый – охлаждаться.
• Полная автоматизация процесса, основанная на отслеживании и корректировке объемов притока, температуры и влажности воздуха в помещении.

Ну а недостатков у таких систем всего три – высокая цена установки и не менее дорогой монтаж прецизионных кондиционеров с очень недешевым сервисом. Впрочем, собственники таких установок знают что покупают. Ведь они нуждаются в особых условиях, а индивидуальные решения всегда стоят недешево. Кроме того, мощный кондиционер прецизионного типа занимает много места даже в случае раздельного монтажа испарителя и конденсатора.

В итоге такие кондиционеры чаще всего встречаются не в домах или офисах, а в серверных центрах крупных компаний, в операционных, ожоговых отделениях, сборочных цехах производителей точной электроники и прочих местах, владельцев которых не отпугнет высокая цена прецизионных кондиционеров – от 30 до 50 тысяч долларов США. Именно столько, например, стоит установка MITSUBISHI ELECTRIC PFD-P500VM-E, генерирующая тепловую мощность до 63 кВт и обслуживающая площадь до 500 квадратных метров с производительностью 19,2 тысячи м3/час.

Также советуем посмотреть:

• Что представляет собой мультизональная система кондиционирования?
• Что такое испаритель кондиционера — предназначение и обслуживание
• Процедура вакуумирование кондиционера — что это и как делать?
• Что делать если течет вода из кондиционера?
