Почему шаровой кран нельзя открывать наполовину

Ремонт закисшего шарового крана.

Важно понимать, что данный метод
работает только в не очень запущенных случаях. После подобных манипуляций на
фторопластовых уплотнениях внутри крана возможно останутся царапины от солевых
отложений, и кран может не держать давление воды

Ни в коем случае не пытайтесь закрыть его с помощью плоскогубцев и грубой силы. В лучшем случае сломаете ручку крана или разрушится внутренний механизм – сам шарик или его шток. В худшем случае корпус крана может лопнуть и развалиться на части со всеми вытекающими из этого последствиями.

Последствия закрытия шарового крана силой.
Если попытаться силой закрыть заклинивший шаровый кран, то можно получить вот такой результат.

И так, чтобы реанимировать закисший шаровой кран, нужно в первую очередь открутить гайку со штока крана и снять его ручку.

Шаровый кран без ручки.

Под ручкой находится гайка, которая сдавливает фторопластовое уплотнение штока крана. Откручиваем ключом немного эту гайку, буквально пол оборота, больше не нужно. Здесь нужно сказать, что такая гайка имеется не на всех кранах.

На самом штоке крана имеется две плоские параллельные поверхности. Вот за них берёмся с помощью разводного ключа и начинаем медленно и аккуратно прокручивать кран в разные стороны. Сначала немного в одну сторону, затем в другую и постепенно увеличивая амплитуду пока он не станет полностью открываться и закрываться. Большие усилия не нужно прилагать. Лучше все сделать медленнее, тогда больше шансов, что кран не сломается.

Открытие крана выполняем разводным ключом.

Из-за того, что ослаблено уплотнение штока, могут появиться
капли воды из-под штока. Это не страшно, после всех манипуляций подтянем гайку
и капель больше не будет.

Если на кране нет прижимной гайки, то пробуем его раскрутить
как есть. Если такой кран начнет пропускать воду из-под штока, то его придется заменить.

Чтобы проверить исправность шарового крана, нужно одеть на шток ручку и покрутить кран от упора до упора. Если кран крутится, то закручиваем прижимную гайку и гайку на штоке.

Шаровый кран в открытом положении.
Тот же кран в закрытом положении.

Полезные советы по эксплуатации шарового крана.

Чтобы шаровой кран не закисал, ему нужно делать профилактику один раз в месяц. Просто его закрыть и открыть до упора. Это простое действие будет очищать солевые наросты на внутренних деталях крана, и тогда он прослужит долго. Профилактическую прокрутку удобно делать со снятием показаний счетчиков воды.

Во время профилактической прокрутки открывать кран нужно плавно, сначала приоткрыть, а затем открывать уже до конца. Это связано с тем, что резкое открытие крана может спровоцировать гидроудар давлением воды и водная магистраль может разрушиться в каком-либо месте. В основном это актуально для жителей многоэтажек, у них вода подается на высокие этажи под большим давлением, и обладателям квартир со старыми металлическими водопроводными трубами. Металлические трубы ржавеют изнутри с уменьшением толщины стенки и гидроудар может привести к их разрушению.

Если у вас закис кран на вводе в квартиру, то лучше всего сначала перекрыть подачу воды на вертикальную магистраль, так называемый стояк. Только после этого можно пытаться реанимировать закисший кран. Если этого не сделать, то есть вероятность, что кран разрушиться и вы затопите своих соседей. Если же вы настроены решительно, то обязательно приготовьте какой-нибудь сливной шланг, скотч, тряпку. Например, пластиковый шланг-гофра от сифона. Скотчем удобно будет закрепить шланг. В случае разрушения крана можно попытаться направить поток воды в раковину, унитаз или ванну.

Также работы по реанимации крана желательно делать с утра. В случае аварии у вас будет больше шансов дозвониться в аварийные службы и перекрыть магистраль в подвале дома и тп. Перед этим нужно хотя бы узнать номера телефонов куда звонить.

При выборе шарового крана нужно руководствоваться его внешним видом и весом, чем он тяжелее и чем толще его стенки, тем кран надежнее. Кран должен быть из латуни.

Определить латунный кран или нет, можно заглянув в него. Корпус крана внутри должен быть желтого цвета

Также стоит обратить внимание на его вес. Латунные, как правило более тяжелые, чем краны, изготовленные из силумина

По возможности выбирайте краны с ручкой, а не “бабочкой”. Их легче открыть и закрыть, что особенно актуально для женщин.

Если на новом кране ручка тяжело крутиться, то нужно немного открутить гайку, находящуюся под ручкой, и кран будет легче открываться и закрываться.

На вводе в квартиру лучше поставить латунный кран вентильного типа. Такие краны намного надежнее шаровых.

Латунный кран вентильного типа.

В заключении статьи рекомендую посмотреть видео по данной теме.

Не поворачивается шаровой кран – как поступать в такой ситуации

Итак, вы пробуете перекрыть воду, а ручка не вращается, или поворачивается на небольшой угол. Это не обеспечивает остановку потока жидкости.

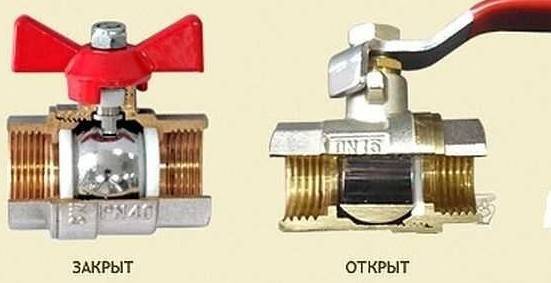

Правильное положение шарового крана

Чего не нужно делать

Не следует брать плоскогубцы или другие подручные средства, чтобы взявшись за ручку, приложить большее усилие. Это, практически всегда, приводит к тому, что ручка обламывается, и задача остается не решенной.

Что следует предпринять

В этой ситуации поступайте следующим образом:

• ключом открутите гайку, фиксирующую ручку шарового крана;
• снимите ручку;
• немного отпустите ключом прижимную гайку сальника (для изделий, где такое устройство предусмотрено). При этом ослабнет фторопластовый сальник, и появится возможность прокрутить шар;
• рожковым или шведским ключом возьмитесь за шлиц штока крана. Начинайте вращать его влево-вправо несколько раз на небольшой угол. При этом ослабленный от сальника шар, начнет понемногу проворачиваться. С каждым движением ключа (без прикладывания большого усилия) угол поворота будет становиться все больше. В итоге, шар провернется на угол 90о, что и обеспечит полное закрытие;
• поставив на место ручку, убедитесь, что она указывает на положение шара «закрыто». Если это не так, повторяйте действия, указанные выше, до достижения результата. Ситуация, когда не поворачивается шаровой кран, должна исчезнуть.

Внимание! Если при этом появится незначительное количество воды (несколько капель) – это не страшно. Значит, отпущенный сальник пока не исполняет свою функцию

Она после завершения работ будет восстановлена.

• когда шар крана станет в требуемое положение («закрыто»), повращайте его несколько раз за ручку на открытие и закрытие. Убедитесь, что это происходит без лишнего напряжения;
• снимите ручку и закрутите зажимную гайку сальника, чтобы вода не протекала (восстанавливаем его функцию);
• установите ручку окончательно и закрепите ее гайкой. Повращайте ручкой, убедитесь, что это происходит без лишнего усилия. Конечно, идеальной работы не будет. Это будет чувствоваться, но значительного усилия для закрытия не потребуется.

Работа закончена, и кран еще послужит. В дальнейшем не забывайте выполнять профилактическую операцию открытия и закрытия. Делайте это один раз в три месяца для предотвращения проблемы.

Настройка ручного радиаторного терморегулятора

В разных домах, комфортная температура может отличаться. Тщательные точные расчёты может провести специалист – теплотехник.

Примерные позиции на регуляторе:

• Значок снежинка * – это функция поддержания минимальной температуры, чтобы в отсутствие хозяина отопление не размёрзлось. Полезно для загородных домов, владельцы которых не находятся там всё время.
• 1 – можно сказать, это прожиточный минимум, удержит температуру примерно на 15 °C.
• 2 – спальная, 18 °C, при которых комфортно спать.
• 3 – самый популярный показатель – это примерно 21 °C, комфортная для жизни температура.
• 4 – тёплые 24 °C.
• 5 – жаркие 27 °C.

Виды возникающих неисправностей

Между шаровым картриджем и резиновыми седлами, с помощью которых этот элемент фиксируется, существует пространство. Его засорение является самой частой причиной выхода из строя шарового крана. Даже незначительная на первый взгляд соринка может привести к нарушению герметичности соединения. Как следствие, может деформироваться резиновое седло, из-за чего крепление шара придет в негодность.

Ещё одна часто случающаяся поломка – засорение затвора. Как таковой ремонт в этом случае не нужен. Эта проблема решается простой чисткой сантехнического устройства. Правда, для этого кран придется разбирать. Зато потом, когда вы его соберете, всё будет снова в порядке.

Вода может просачиваться из-под колпачка поворотной ручки. В этом случае следует затянуть покрепче соединение. Если течение воды прекратилось, то причина его скрывалась именно в неплотном соединении.

Засорение аэратора приводит к недостаточному напору воды, текущей из носика смесителя, исправляется эта неисправность простой чисткой самого аэратора или его заменой

Проще всего решается проблема с засорением аэратора. Именно он может стать препятствием для создания нормального напора воды. Если аэратор снять и попробовать пустить воду без него, то по изменению напора станет ясно, был ли аэратор причиной неисправности. Аэратор можно промыть и поставить на место. А можно просто поменять на новый, как и поступают в случае полного выхода этой детали из строя.

Износиться могут и уплотнительные кольца. В этом случае вода может просачиваться из-под базы крана. Устраняется такая неисправность путем замены вышедших из строя уплотнителей. Перед началом работ перекрываем подачу воды, после чего снимаем смеситель, отсоединяя его от подводов и отвинчивая фиксирующую его гайку. Изношенная прокладка меняется на изделие такого же диаметра. Если прокладка подобрана верно, на место она будет устанавливаться с усилием. Осталось только собрать кран.

Единственной поломкой, при которой приходится полностью менять смеситель, является трещина в его корпусе: даже при механическом повреждении шарового переключателя можно заменить только этот элемент

Хуже обстоит дело, если сломался сам шаровой картридж. Он может треснуть, и, увы, тогда он не подлежит ремонту. Придется его попросту заменить на новый. Точно так же придется действовать и при механическом повреждении корпуса смесителя. Ремонтировать его бестолку. Проще купить и установить новый кран. Если у вас нет возможности произвести немедленную замену крана, можно воспользоваться герметиком, который временно устранит течь, но следует помнить, что устройство нужно менять. И чем быстрее, тем лучше.

Особенно часто неполадки возникают из-за повышенной жесткости воды, циркулирующей в вашей системе водоснабжения. Причем тип смесителя, который вы используете, не имеет особого значения. Чтобы не менять смесители до бесконечности, следует поставить фильтр, очищающий воду. Даже устройство для грубой очистки способно блокировать те частички, из-за которых и случаются основные поломки сантехнических приборов.

Общие сведения

Водопроводные краны делятся на два основных вида

1. Смесители. Устанавливаются на мойку, умывальник, ванную, душ. Регулирую подачу и смешивание воды в одной точки.
2. Запорные арматуры, монтируются на водопроводные трубы и выполняют функцию перекрытия в системе.

Вентильные краны

Запорный кран с вентилем. В кранах с вентилем или барашком внутри установлена кран-букса, которая и производит перекрытие жидкости. Когда барашек раскручивается, из выходного отверстия, поднимается кран-букса и освобождает проход. При закручивании крана, она опускается и перекрывает поток воды, для увеличения герметизации на ней установлена резиновая прокладка.

Детали крана

• Барашек (вентиль)
• Шпиндель
• Уплотнительная гайка
• Корпус
• Шайба с прокладкой
• Гнездо.

Корпус (его часто называют елочкой) по центру имеет излив, а с двух сторон вентиля с кран-буксами. Один барашек контролирует подачу горячей воды, другой холодной. В центре потоки смешиваются и попадают в излив.

Шаровой кран для установки на трубы.

Перекрытие воды происходит благодаря шару, в котором по центру сделано отверстие. При повороте рычага, шар разворачивается, и по центру образуются проход для воды. Когда рычаг возвращается в исходное положение, шар разворачивается, отверстием перпендикулярно к трубе, а целые сферические стороны шара перекрывают трубы.

Устройство шарового крана

Шаровые запорные арматуры делятся на:

• Полнопроходные с равнозначными диаметрами трубы и крана
• Редукцированными. Диаметр фитинга меньше сечения трубы. Краны данного вида минимизируют возникновение гидравлического удара.

Тип монтажа

• Резьбовой. Резьба может быть, как внутренняя, так и внешняя. Фитинг соединяется муфтой или ввинчивается в трубу.
• Комбинированной. На фитинге есть два вида резьбы. С одной стороны внешняя с другой внутренняя.
• Приварной. Запорный кран приваривается к трубопроводу.
• Фланцевый. Фланец – это отдельная деталь, круглой или квадратной формы с отверстиями по периметру, для болтов или шпилек. Фланцы привариваются к трубе и фитингу, после производится их соединение с использованием герметичной резиновой прокладки.

Шаровой однорычажный смеситель

Производители предлагают две модели механизма:

• Шаровой. Смешивание и подача воды происходит благодаря трем отверстиям в картридже.
• Керамический. Подача и регулировка воды осуществляется благодаря отполированным металлокерамическим пластинам. Устройство крана довольно сложное. Большой популярностью конструкция не пользуется.

Бесконтактные смесители

У таких смесителей нет, ни рычага, ни вентилей. Срабатывают они от сенсора. Датчик срабатывает на движение объекта. Модели делятся на — стандартные и высокотехнологичные. Стандартные смесители имеют только подачу воды от сенсора. Параметры выставляются с помощью рычагов установленных на корпусе.

Высокотехнологичные могут регулироваться жестом. Или иметь сенсорную панель, на которой выставляются требуемые параметры. Выпускаются модели с пультом дистанционного управления и множеством других дополнительных функций.

Недостаток таких смесителей в их энергозависимости, высокой стоимости и при поломке, скорее всего, придется покупать новое устройство.

Конструкция шарового крана

Различают несколько способов установки шара в корпус шарового крана.

Корпус может представлять собой составную конструкцию из двух (2-составная) или более частей (как правило, 3-составная), соединенных между собой болтами (очень похоже на фланцевое соединение). Преимущества такого технического решения очевидны ─ простота обслуживания и ремонта. Так, трехсоставная конструкция позволяет заменять и затягивать прокладки, проводить техническое обслуживание и ремонтные работы без демонтажа крана.

Но при эксплуатации шаровых кранов с составным корпусом следует учитывать возможность нарушения герметичности и непроизвольного раскрытия разъемов в случае нарушения регламента технического обслуживания.

Возможны конструкции с разъемами в верхней части корпуса либо разъемами, расположенными перпендикулярно или под углом к оси трубопровода. Через них в корпус вставляются шар и уплотнительные кольца. Наконец, еще один вариант ─ заваренный корпус, не имеющий разъемов.

В зависимости от способа фиксации запирающего (регулирующего) элемента, различают две возможные модификации подвижного сопряжения: краны шаровые с плавающей пробкой (с плавающим шаром) и краны шаровые с пробкой в опорах (шаром с фиксированной осью). В первом случае уплотнение запорного органа происходит благодаря самоуплотнению ─ плавающий шар под воздействием давления рабочей среды прижимается к седлу и фиксируется уплотнительными седлами, которые воспринимают нагрузку от перепада давления. Это гарантирует надежное плотное без утечек прилегание шара к седлу, а также «автоматическую» компенсацию износа седла.

Во втором случае ─ пробка фиксируется цапфами в крышке и корпусе крана, вследствие чего нагрузка приходится на подшипники опор. Особенности конструкции не могут не влиять на функциональные свойства шаровых кранов разных исполнений. Краны шаровые с плавающей пробкой используют при более низких давлениях и температурах, а краны шаровые с пробкой в опорах устанавливают на трубопроводах большого (более 500 мм) диаметра.

В конструкции шаровых кранов могут реализовываться различные конструктивные решения, направленные на увеличение их функциональности. Так, в шаровых кранах с V-образным вырезом удается обеспечить сплошной поток с небольшими перепадами давления, что делает возможным их использование для управления пульпами и вязкими жидкостями.

Чтобы снизить повышенные усилия, действующие на седла в шаровых кранах с большим номинальным диаметром и приводящие к преждевременному износу уплотнительных поверхностей, может предусматриваться предшествующий повороту шара автоматический отжим уплотнительного кольца под действием рабочей среды. Еще один способ снизить механические нагрузки на седла ─ подача на них смазки.

Также как и для других видов арматуры для шаровых кранов можно использовать различные типы присоединения к трубопроводу. Наибольшее распространение получили фланцевый, под приварку и муфтовый.

Откуда два крана?

А вот подойдя к раковине в Великобритании, вы будете удивлены, когда увидите вместо привычного одного смесителя с двумя вентилями сразу два крана, из которых течет вода разной температуры. Это объясняется тем, что большая часть жилищного фонда Соединенного Королевства довольная старая: дома были построены в девятнадцатом – начале двадцатого века, тогда, когда в Англии не было системы центрального отопления, а только система водоснабжения. То есть, вода в квартиры поступала исключительно холодная. Когда же британцы обеспечили подачу горячей воды, то краны в домах переделывать не стали, а просто подвели еще один, уже с горячей водой.

Имеет силу в данном вопросе и дань традиции. Даже в современных строениях англичане предпочитают делать два раздельных крана, ведь они моют руки не под проточной струей, как привычно нам с вами, а набирают раковину воды, перед этим заткнув слив пробкой. И уже в ней, как в тазике, проводят необходимые водные процедуры. Это позволяет экономить, ведь тогда не нужно настраивать температуру воды, она не льется напрасно.

Тем не менее, такая интересная система водоснабжения, принятая в Великобритании, не отменят общего для большинства европейских стран правила расположения горячей и холодной воды. Кран, из которого течет кипяток находится слева. А чтобы полилась холодная вода нужно открыть правый вентиль. Таким образом, помимо непривычного разделения кранов, неудобств в английской системе подачи воды у нас возникнуть не должно. Навряд ли среднестатистический европейский человек, увидев два крана вместо одного, перепутает, с какой стороны находится горячая вода, а с какой холодная.

Устройство крана с шаровым механизмом

Краны с шаровыми механизмами завоевали широкую популярность прежде всего из-за простоты и надежности конструкции. Такое устройство содержит в себе минимальное количество деталей, что существенно повышает срок его безаварийной эксплуатации. Несомненным преимуществом кранов с шаровыми механизмами является полное герметичное перекрытие потока жидкости в трубопроводе, что позволяет их использовать не только в бытовых системах водоснабжения и отопления, но и в трубопроводах с агрессивными жидкостями или в газопроводах.

Типовое устройство крана с шаровым механизмом

Конструкция кранов с шаровыми запорными механизмами была разработана около века назад. Первые модели шаровых кранов не отличались высокой надежностью, так как применяемые материалы и используемые технологии в промышленности не позволяли обеспечить плотное прилегание составных частей устройства друг с другу.

Переломить ситуацию смогло изобретение искусственных материалов, таких как каучук и фторопласт. Из этих материалов стали изготавливать уплотнительные элементы, которые обеспечили надежное перекрытие потока жидкости или газа. Также при изготовлении шаровых запорных кранов стали использоваться современные смазки, которые обеспечили длительную эксплуатацию устройств.

Шаровый запорный кран полипропиленовый состоит из минимума подвижных элементов, что позволяет пользоваться им в течение длительного времени. Основной составной частью таких устройств является затвор, представляющий собой шар со сквозным отверстием, диаметр которого совпадает с внутренним сечением трубопровода. Шар изготавливается из высокопрочной стали и устанавливается в корпус на фтороплатовые прокладки.

Конструкция шарового запорного крана

Внутри корпуса шар-затвор может поворачиваться вокруг оси, расположенной перпендикулярно потоку жидкости в трубе. Нормальное положение крана – открытое, жидкость свободно проходит через сквозное отверстие в шаре-затворе. При открытом положении в потоке жидкости, проходящей через запорный кран, отсутствуют какие-либо гидравлические возмущения, что обеспечивает стабильную работу водопровода или отопительной системы. При повороте шара на 90 градусов на пути потока жидкости оказывается боковая поверхность затвора, полностью перекрывающая течение.

Простота и надежность конструкции шаровых запорных устройств привела к тому, что они практически вытеснили другие типы закрывающей арматуры на магистральных линиях.

Устройство запорной арматуры с шаровыми механизмами немного отличается от водораспределительных смесителей. В последних рабочий механизм также выполнен в виде шара с полостью, но в нем имеется два входных отверстия и одно выходное. Горячая и холодная вода смешиваются внутри шара-затвора и смесь подается на излив. Шар-затвор в таком кране вращается в нескольких плоскостях, одновременно регулируя уровень подачи холодного и горячего потока и напор струи из излива.

Устройство смесителя с шаровым механизмом

Материалы изготовления шаровых кранов

Краны с шаровыми механизмами могут изготавливаться из различных материалов:

• пластиковые устройства отличаются дешевизной, но они не предназначены для работы с горячими жидкостями;
• латунные устройства могут выдерживать довольно большую температуру, но они очень чувствительны к наличию примесей в воде;
• наиболее надежными являются краны, рабочие механизмы которых изготовлены из нержавеющей стали. Этот материал способен выдерживать большие температуры без деформации и отличается особой прочностью, его поверхность чрезвычайно устойчива к мелким примесям в потоке жидкости.

Стоит отметить, что краны с шаровыми механизмами могут иметь как ручное управление, так и комплектоваться электрическим или пневматическим приводом. Такая комплектация обеспечивает возможность дистанционного управления устройством, что используется обычно на промышленных трубопроводах.

Однако кран с дистанционным управлением вполне может найти применение и в обычной квартире. В частности, именно на основе таких кранов проектируются и строятся системы, обеспечивающие аварийное отключение водопровода при чрезвычайных ситуациях, например, при порыве шланга у стиральной машины.

Шаровый стальной кран с пневматическим приводом

Шаровый стальной кран с электрическим приводом

Шаровые изделия из пластика обладают меньшей прочностью и не устойчивы к высоким температурам, поэтому их не используют при подведении газа, для горячего водоснабжения или отопительных систем.

Виды шаровых кранов

Шаровые краны применимы для использования во многих сферах. По этой причине их классификационный ряд весьма обширен, и на сегодня представлен более, чем в 4000 различных модификациях. В основном, виды современных шаровых кранов определяются по нескольким следующим параметрам.

Материал корпуса

Корпуса шаровых кранов могут производиться из разнообразных материалов, при этом каждому из них присущи определенные преимущества и ограничения:

1. Латунь. Краны выполненные из латуни предназначены для монтажа газовых сетей и систем подачи воды. Оптимальное соотношение ценовых показателей и качества. Не подходят для системы горячего водоснабжения.
2. Сталь. Наиболее бюджетный вариант, представленный в широкой линейке типов и размеров. Не подходят краны из стали для сетей холодного водоснабжения, так как склонны к коррозии.
3. Нержавеющая сталь Краны из нержавеющей стали — максимально эффективный, но дорогостоящий вариант, подходящий для текучих сред любой температуры и коррозивной агрессивности.
4. Чугун. Устаревший вариант, с низкими эксплуатационными характеристиками, практически полностью исчезнувший с потребительского рынка.
5. Полипропилен. Полипропиленовые краны предназначены для монтажа трубопроводных пластиковых систем. Прочны и долговечны, отличаются бюджетной ценой и небольшим весом. Невосприимчивы к коррозии. Основным их недостатком считается возможность использования только лишь для пластиковых труб. Металлические трубы оснастить подобной запорной арматурой не представляется возможным.

Тип соединения

Во взаимосвязи с типом соединения с трубопроводными коммуникациями, шаровые краны различаются по разновидностям, каждую из которых следует рассмотреть отдельно:

1. Шаровые краны муфтового соединения. Краны с подобной системой монтажа представлены в широком спектре типов и размеров, оснащены резьбовой структурой, что обеспечило им высокую популярность в сфере бытового и производственного применения, как элемента регулирования водяного потока . Резьбовое соединение обеспечивает хорошие показатели герметичности, при удобной возможности замены и монтирования крана.
2. Краны «под приварку». Представляют собой устройства не очень большого размера, лёгкие и компактно выглядящие. Принцип сварного монтажа с системой трубопровода обеспечивает показатели абсолютной герметичности. Но такой кран весьма сложно ремонтировать или заменять.
3. Шаровые фланцевые краны. Крупные, громоздкие системы. Применимы для монтажа крупных сетей магистрального водоснабжения, диаметр труб в которых превышает 40 миллиметров. Достаточно легко монтируются, но нуждаются в эпизодическом контролировании того, в каком положении находятся затягивающие болты.

Тип корпуса

Помимо прочего, шаровые краны различаются и по типу их корпусов. Существуют цельносварные и разборные виды конструкций. Цельносварной корпус у шарового крана — решение относительно бюджетное (для разборной модели). Кран с таким корпусом при поломке нуждается в полной замене. В целом, такой кран служит около 20 лет. Разборный корпус у шарового крана удобен тем, что конструкция легко демонтируется, для необходимой замены испортившихся элементов.

Способ управления

В соответствии с различными сферами, в которых они могут применяться, шаровые краны управляются различными способами — редукционным, пневмоприводным, электроприводным. Но в этой статье мы рассматриваем функционал обычного водопроводного шарового крана. Подобный кран регулируется и управляется ручным способом. Перекрытие или подача тока текучих сред (в данной ситуации — воды), осуществляется с помощью поворота управляющего рычага либо «бабочки».

Тип прохода среды

В соответствовании с требованиями по технике использования, с необходимостью соблюдения определённых параметров напора жидкости, краны подразделяют на:

1. Полнопроходной. В этом случае ширина диаметра отверстия во внутреннем шаре идентична размерным параметрам входной и выходной части крана. Оптимален для систем, где важен конкретный показатель напора, без падений интенсивности.
2. Редуцированный (стандартнопроходной). Данный тип конструкции подразумевает некоторое отличие в диаметрах входных отверстий и отверстии в шаре (в среднем, в параметрах одного типоразмера). Краны такого типа дешевле, что и обеспечило им огромную популярность. Отличительным преимуществом редуцированных кранов является пониженная вероятность прохождения гидроударного воздействия.

Знаки и символы

Чтобы быть точно уверенным, какую воду вы открываете, всегда обращайте внимание на обозначения, находящиеся на вентиле. Как правило, холодная вода обозначается синим или голубым цветом, горячая же маркируется красным, а иногда и оранжевым

Бывает, на некоторых кранах вентили помечены не цветом, а латинскими буквами, с которых начинаются слова на английском «HOT» — горячий и «COLD» — наоборот, холодный. Соответственно, ищите буквы «H» и «C». Может быть, чтобы определить с какой стороны горячая вода в смесителе, а с какой холодная, производители напишут и все слово целиком.

Будьте внимательны и, даже ориентируясь на символы, обозначающие температуру воды, аккуратно проверьте, вентиль с какой водой вы повернули.

Исправляем поломку крана

Виды поломок

ПЕРЕЧИСЛИМ РАЗНОВИДНОСТИ ПОЛОМОК И ИХ УСТРАНЕНИЕ.

Протечка крана

Это происходит при нарушении герметичности уплотнителей шара при долговременном пользовании. Так же при попадании мелких частиц в поворотный механизм шар, в результате чего уплотнительная резинка недостаточно плотно прилегает или быстрее изнашивается. Так же сам шар может иметь повреждения, если изготовлен из некачественных материалов или при попадании мелких частиц.

При нарушении герметичности конструкции, поможет усиленная докрутка соединения конструкции по резьбе заводным ключом, создав более плотное прилегание к шару.

При засоре, следует разобрать конструкцию и промыть, почистить внутренние детали. Почистить фильтр, возможно он засорился. Так же ставят дополнительную сетку на трубы, для удержания мелких песчинок и кусочков ржавчины, чтобы исключить очередную поломку.

Заменить шар, если он имеет повреждения. Заменить уплотнители при их износе.

Трещина на корпусе крана

В этом случае, ремонт конечно же невозможен и приходится менять весь корпус.

Хотя, можно использовать холодную сварку для временного устранения течи, предварительно очистив и обезжирив трещину ацетоном. Таким образом можно устранить поломку, до покупки нового крана и смены конструкции.

Вентиль подачи воды с трудом закрывается

…или открывается, а то и вовсе перестает поворачиваться.

Значит сломался или засорился поворотный механизм затвора. Необходимо разобрать, снять ручку затвора, открутить все прилегающие детали и заменить на новые.

Снижение напора воды

Не спешите разбирать кран. В первую очередь включить воду в остальных устройствах подачи воды. Уточнить у соседей, не уменьшился ли у них тоже напор, чтобы исключить снижение напора коммунальщиками. Так же может быть причина в засорении очистительной сетки.

На рынке популярностью пользуются фланцевые шаровые краны. Они отличаются надежностью конструкции и применяются в установке на трубах от малого до крупного диаметра. Они зарекомендовали себя с наилучшей стороны.

Для качественного и оперативного ремонта понадобятся:

• Плоскогубцы
• Разводной ключ
• Молоток
• Торцевой шестигранный ключ
• Запасные детали (при уверенности в причине неисправности)
• Тряпочки для протирки и минимизации грязи
• Жидкое специальное средство для удаления ржавчины
• Силиконовая смазка для сантехнических целей
• Отвертка

Устройство смесителя

Виды поломок и их устранение:

1. Кран закрыт, вода течет. Засорилось пространство между шаром и седлами. Сломался или треснул шаровой картридж (он не подлежит ремонту, только замене).
2. Напор хороший, а вода из смесителя еле течет. Дело может быть в аэраторе. Из-за жесткой воды он забился.
3. Нарушена регулировка температуры.

Характеристики кранов фланцевых шаровых

Общие характеристики шаровых фланцевых кранов Динамика КШД.Ф. ТУ 3742-006-27844275-2014. Таблица характеристик кранов фланцевых КШД.Ф и КШД.Ф.Ц.

Наименование	Описание и параметры характеристик фланцевых кранов
Исполнение и поставка	ТУ 3742-006-27844275-2014
Соответствие техническим регламентам Таможенного Союза	ТР ТС 010, ТР ТС 032
Эксплуатационная функция	Запорная – эксплуатация только на положении «закрыто» или «открыто»
Управление затвором	Ручное, по согласованию возможно изготовление под установку управления электроприводом.
Условный проход (диаметр Ду):	10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 мм.
Герметичность	«А» класс
Заводское обозначение фланцевого крана шарового	Разборные КШД.Ф.	Цельносварные КШД.Ф.Ц.
Сравнительная ценовая категория кранов фланцевых	выше	ниже
Условное давление (Ру):	16, 25, 40, 63, 100, 160 кг/cм²	16, 25, 40 кг/cм²
Рабочие среды:	Неагрессивные и агрессивные жидкости, газы, химические и углеводородные смеси, растворы солей и щелочные смеси.	Неагрессивные жидкости, газы, химические и углеводородные смеси.
Температура рабочих сред	От -60°С до + 200°С.	От -60°С до + 180°С.
Варианты климатических исполнений	У1; ХЛ1; УХЛ	У1; ХЛ1
Нижний порог температуры окружающей среды	Не ниже -60°С
Присоединение к трубопроводу	Фланцы (КОФ) шарового крана в исполнении от 1 до 9 по индивидуальному согласованию с персональным менеджером нашей компании.	Фланцы (КОФ) шарового крана в исполнении 1 (B)

Материалы кранов фланцевых шаровых КШД.Ф.

Все детали фланцевых кранов изготовлены из сырья проверенных Российских производителей — поставщиков и проходят входной контроль, как и продукция в готовом виде проходит выходной контроль опрессовкой перед отправкой заказчику. Материалы шаровых кранов фланцевых

Общепромышленное обозначение фланцевых кранов	Номенклатурное внутризаводское обозначение	Условный проход, Ду (мм)	Условное давление, Ру (кг/см²)	Корпусные детали	Тип конструкции крана шарового
Кран фланцевый 11с01пф	КШД.Ф. ххх.ххх.01	15 — 200	16 — 160	Ст.20	Разборный фланцевый кран стальной
Кран фланцевый 11c67п	КШД.Ф.Ц. ххх.ххх.01	10 — 200	16, 25, 40	Цельносварной фланцевый кран стальной
Кран фланцевый 11лс01пф	КШД.Ф. ххх.ххх.02	15 — 200	16 — 160	Ст.09Г2С	Разборный фланцевый кран стальной хладостойкий
Кран фланцевый 11лc67п	КШД.Ф.Ц. ххх.ххх.02	10 — 200	16, 25, 40	Цельносварной фланцевый кран стальной хладостойкий
Кран фланцевый 11нж01пф	КШД.Ф. ххх.ххх.03	15 — 200	16 — 160	Ст.12Х18Н10Т	Разборный фланцевый кран шаровой нержавеющий
Уплотнительные кольца фторопласт до +200°С
Шар затвора Ст.12Х18Н10Т
Комплект ответных фланцев идентичен материалам корпусных деталей, согласуется отдельно и не входит в стоимость крана шарового

Таблица материалов деталей фланцевых кранов «Динамика»

Обозначение крана фланцевого	11с01пф (КШД.Ф. ххх.ххх.01)	11с67п (КШД.Ф.Ц. ххх.ххх.01)	11лс01пф (КШД.Ф. ххх.ххх.02)	11лс67п (КШД.Ф.Ц. ххх.ххх.02)	11нж01пф (КШД.Ф. ххх.ххх.03)
Исполнение	У1	ХЛ1	УХЛ
Корпус	Ст. 20	09Г2С	12х18н10т
Патрубок — фланец	Ст. 20	09Г2С	12х18н10т
Шар	В любом варианте материалов исполнения корпусных деталей ст.20, 35, 40, 09Г2С шар затвора изготовлен из стали ст.12Х18Н10Т.
Шпиндель	Ст.20Х13	Ст.14Х17Н2
Седло	Фторопласт Ф4 (Ф4К20)	Фторопласт (Ф4Г3К6)	Фторопласт Ф4 (Ф4К20)	Фторопласт (Ф4Г3К6)	Фторопласт Ф4 (Ф4К20)
Ручка	Ст. 20	Ст3	Ст. 20	Ст3	Ст. 20
