Что такое сплит-система: устройство и принцип работы типовых систем кондиционирования

Дополнительные опции

Такие функции присутствуют не во всех моделях, но остаются полезными:

• экономичный режим (энергосбережения). Позволяет снизить потребление электроэнергии кондиционером. Кнопки могут быть подписаны как «Eco», «Econo» или «Smart Saver»;
• плазменная очистка воздуха. «Plasma» — функция, включающая плазменный фильтр в устройстве. Данные фильтры задерживают до 95% всех воздушных загрязнений, включая дым и неприятные запахи;
• ионизация («Ion», «Nanoe-G»). Модная и распространенная функция современных сплит-систем. Кондиционер выпускается воздух с отрицательно заряженными частицами.
• самоочистка. В процессе эксплуатации во внутреннем блоке устройства скапливается вода и другие загрязнения. Функция «Auto Clean» позволяет быстро высушить влагу, предотвращая размножение бактерий и грибков. В какой-то степени увеличивается время использования прибора без человеческого вмешательства или вызова специалиста;

• функция «I Feel»

  . Кондиционер реагирует на температуру, которая определяется по датчику в пульте управления. Достаточно расположить пульт в нужном месте, сплит-система будет отслеживать климат в этой зоне;

• режим бесшумной работы. Функция «Quiet» присутствует во многих кондиционерах и схожа с ночным режимом. Шум вентиляторов устройства может стать раздражающим. С помощью функции бесшумной работы поддерживается не только климатический комфорт в помещении, но и тишина, необходимая каждому человеку;

• регулировка подсветки с пульта

  «Light». С помощью этой функции можно включать и отключать LED подсветку на передней панели «сплита». Огонек на корпусе в ночное время может раздражать;

• «умный глаз» («Econavi»). Данная функция призвана отслеживать нахождение людей в помещении датчиками слежения на внутреннем блоке. Если в комнате никого нет, кондиционер отключается и не расходует электроэнергию;

• функция управления с помощью Wi-Fi

  . Опция доступна в устройствах, где установлены специальные приемники. Через смартфон или домашний компьютер можно управлять кондиционером через программы и приложения без использования пульта.

Защитные функции

Такие опции необходимы для предотвращения коротких замыканий, возгораний и других последствий эксплуатации:

• перезапуск в автоматическом режиме. Если произошел сбой питания или пропадало электричество, кондиционер запустится в том же режиме, что работал до происшествия;
• защита компрессора по току, от перепадов напряжения. В случае возникновения перенапряжения, короткого замыкания и других аномальных скачков сети, сплит-система оповестит владельца отчетом об ошибке. Работа кондиционера будет остановлена, если напряжение скачет до определенного уровня;
• режим разморозки («оттайки»). В зимние периоды из-за сбора конденсата на наружном блоке сплит-системы образуется наледь. Функция предназначена для удаления наледи. Разморозка кондиционера связана с одним недостатком: во время удаления наледи внутренний блок приостанавливает процесс охлаждения или обогрева;
• защита от включения на морозе. В зимние периоды работа кондиционера осложняется тем, что включать его при сильном «минусе» нельзя из-за образования льда на поверхности устройства снаружи. Если работа сплит-системы невозможна или связана с риском из-за низкой температуры, защитная функция не допустит включения;
• самодиагностика. Функция, позволяющая регулярно проверять все системы устройства на работоспособность. Автодиагностика поможет предупредить поломки, снизить стоимость ремонта;
• «теплый пуск». «Hot Start» используется в холодное время года, когда «кондёр» работает в режиме обогрева. При активации этой опции исключается подача прохладного воздуха в комнату.

Количество и разновидности функций в бытовых кондиционерах влияют на их стоимость. Некоторые дополнительные возможности устройств не нужны будущим владельцам. Приобретение модели без дополнительных «наворотов» позволит сэкономить на покупке, но может удорожить эксплуатацию в будущем. Оставляйте ваши комментарии и подписывайтесь на новые статьи!

Кондиционер с тепловым насосом

Если сплит-система снабжена тепловым насосом, зимой ее можно смело использовать для обогрева помещения. Некоторые покупатели ошибочно полагают, что для этого внутренний блок кондиционера снабжен ТЭНами, что совершенно не соответствует действительности.

На самом деле такой кондиционер имеет четырехходовой клапан и систему управления, которая как бы разворачивает процесс охлаждения в обратную сторону.

Устройство охлаждает уже не помещение, а улицу, т.е. работает как тепловой насос типа “воздух-воздух”. Чтобы понять, как можно обогревать помещение с помощью холодного наружного воздуха, нужно изучить функционирование теплового насоса.

В работе этого агрегата также используется способность хладагента (все того же фреона) нагреваться при пониженных температурах.

Хотя воздух снаружи и остается холодным, он содержит некоторое количество тепловой энергии с низким потенциалом. Хладагент поглощает эти крохи энергии, концентрирует их, проходит через повышающий давление компрессор и отдает воздуху внутри помещения. Воздушные потоки нагреваются и распространяются по комнате.

В результате обогрев осуществляется при очень низких затратах электроэнергии. Этот вариант считается выгодным и безопасным способом жилья. Стоит отметить, что принципы работы сплит системы и теплового насоса очень похожи. Однако не нужно рассматривать тепловой насос, встроенный в сплит-систему, как основной способ обогрева комнаты, это скорее вспомогательный вариант.

Приобретая устройство, следует внимательно изучить условия эксплуатации и технические характеристики прибора. Тепловой насос эффективен в южных широтах во время теплой зимы при температурах +5…-15 градусов. При -20 обогрев практически невозможен.

Обслуживание и ремонт

Любую систему кондиционирования нужно периодически осматривать, то есть её очищают и проверяют работоспособность отдельных деталей. Стандартная профилактика состоит из нескольких пунктов:

• очищают внешние блоки;
• промывают и дезинфицируют вентиляторы, радиаторы и фильтры;
• чистят дренажный трубопровод;
• проверяют давление и температуру внутри корпуса;
• делают протяжку крепёжных элементов.

Иногда доливают фреон. Очистка и промывка дают возможность избежать поломки некоторых деталей — вентилятора, клапана, компрессора. Если не проводить профилактических мер, то коэффициент полезного действия снизится, а внутри агрегата размножатся бактерии, которые спровоцируют неприятный запах.

Иногда даже при регулярной чистке возникают поломки. Они происходят из-за резких перепадов напряжения в сети и неправильного температурного режима. Ремонт при неполадках некоторых элементов:

1. 1.
   Клинит компрессор или включение проходит неравномерно. Причиной может быть брак производителя, некачественная установка магистрали или неподходящая температура использования. Нужно отремонтировать или заменить поломанную деталь.
2. 2. Повреждённая лопасть вентилятора или его заклинивание. Причины поломки — загрязнения из-за отсутствия периодического обслуживания, брак завода или включение во время морозов. Необходимо купить новый элемент.
3. 3. Выбивает ошибки, мигают светодиоды, неисправно работают режимы. Выгорели отдельные микросхемы и плата, необходимо их восстановить или приобрести новые.
4. 4. Обмерзают блоки, исходит сильный шум, воздух плохо охлаждается. Происходит утечка хладагента, нужно перепаять трубы, проверить герметичность швов и перезалить фреон.

Виды, типы, дополнительные функции

Современные бытовые кондиционеры способны обслуживать до 90 кв. м. Но если речь идет о большом коттедже или офисе, имеет смысл подумать об установке более производительных устройств. Проблему кондиционирования таких объектов решают с помощью мультисплит-систем или полупромышленных моделей.

Мультисплит-система дает возможность устанавливать несколько внутренних блоков, которые присоединяют к одному общему наружному блоку. Экономически такое решение может оказаться более выгодным, чем использование нескольких обычных сплит-систем, внешний вид фасада однозначно выигрывает.

Альтернативой решения проблемы кондиционирования большого здания может стать система чиллер-фанкойл. Если площадь офиса или коттеджа приближается к размеру 500 кв. м или немного его превышает, имеет смысл задуматься об использовании сплит-системы полупромышленного типа.

Канальный вариант такого устройства позволяет смонтировать устройство и ведущий к нему канал под навесным потолком, не нанося ущерба внешнему виду помещения. Эти устройства способны не только очищать и охлаждать имеющийся в помещении воздух, но и выполнять забор свежих масс снаружи, что значительно улучшает микроклимат.

Кассетные кондиционеры устанавливают так, чтобы решетка, сквозь которую подается воздух, стала частью подвесного потолка. Холодный воздух распространяется по комнате быстро и равномерно. Подробнее о принципах работы кассетных сплитов читайте далее.

В комнатах сложной формы или там, где навесного потолка по каким-то причинам нет, устанавливают напольно-потолочные системы.

Виды кондиционеров: моноблочные, сплит-системы и мульти-сплит системы

По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит система состоит из трех или более блоков, то она называется «мульти сплит-система»:

• Моноблочные кондиционеры состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.

• Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.

  Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.





















  Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит системам названия «кондиционер» и «сплит система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».

• Мульти сплит системы являются разновидностью сплит систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков  обычно от 2 до 4–5 штук (каждый внутренний блок управляется индивидуальным
  пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит систем на одну мульти сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5  2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.

  Мульти сплит системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4–5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5–6 штук, то это уже промышленная мультизональная система.

4 Расчёты и проектирование

Перед выбором подходящего прибора необходимо рассчитать тепловую нагрузку СКВ на помещение. На каждые 10 квадратных метров комнаты должен приходиться 1 кВт мощности, к этому показателю добавляют 10—30% дополнительно в виде запаса на тепло, поступающее от бытовых приборов, светильников, дверных и оконных проёмов.

Методика позволяет упростить работу над проектами, но в ней возможны неточности в том случае, если она применяется для выбора габаритного многозонального устройства. Лучше использовать расчёты для приобретения бытовых приборов, переносных и оконных конструкций. Во время проектирования систем со сложными техническими характеристиками учитывают исходные данные:

• регион, в котором находится объект;
• план помещения и его строительные чертежи;
• противопожарные нормы;
• схемы с изображением места расположения всего оборудования;
• число светильников;
• технические характеристики электрической сети;
• данные уже смонтированных систем кондиционирования.

Затем приступают к самому проектированию прибора. Оно проходит в два этапа. На первом выбирают систему с подходящими техническими характеристиками. Для этого рассчитывают мощность, определяют будущее месторасположение, учитывают уже работающие конструкции, площадь комнаты и подсчитывают суммарную стоимость всего оборудования и работ.

На втором этапе разрабатывают проект, который вмещает строительную планировку, тепловые и технические характеристики, основные задания системы — охлаждение или нагрев воздуха. Обязательно нужно рассчитать влажностный и обменный баланс помещения, аэродинамику воздушных сетей, гидравлические особенности коммуникаций. После этого все данные согласуют с заказчиком, пожарными службами и вносят изменения. В конце заказывают сам агрегат и передают чертежи специалистам, которые будут заниматься монтажом.

Разновидности конструктивного исполнения

Внутренний блок кондиционера

По конструктивному исполнению различаются два типа кондиционеров – моноблочные и состоящие из двух блоков. Двухблочный вариант также именуют сплит-системой.

Моноблочные устройства

Моноблочный кондиционер выглядит как цельный корпус, внутри которого размещены все компоненты, необходимые для работы оборудования. К ним относится компрессор, фильтр для очистки поступающего снаружи воздуха, вентилятор, испаритель и конденсатор. Органы управления устройством располагаются на корпусе моноблока.

Напольный моноблок

Различаются моноблоки:

• оконные (встраивают непосредственно в проем окна)
• напольные (располагают вблизи окна на полу, гофрированными трубами подсоединяют к каналам, врезанным в окно, или просто трубы выводят на улицу через открытую створку)

Напольные модели также именуют мобильными – их легко отсоединить от каналов и установить на новом месте. Конденсат из таких моноблоков требуется удалять вручную.

Моноблочные кондиционеры недороги, просты в установке – смонтировать оборудование можно своими силами. При этом спрос на такую технику неуклонно падает – она имеет низкую производительность и заметно шумит при работе.

Двухблочные устройства

Внешний блок кондиционера

В составе сплит-системы два блока: внешний (с конденсатором и компрессором) монтируется снаружи строения на стене, а внутренний (с испарителем) размещается в помещении. Блоки соединены магистралью, предназначенной для циркуляции хладагента.

К кондиционерам данного типа относится мультисплит-система, состоящая из внешнего блока повышенной мощности и нескольких внутренних, которые можно установить в разных помещениях.

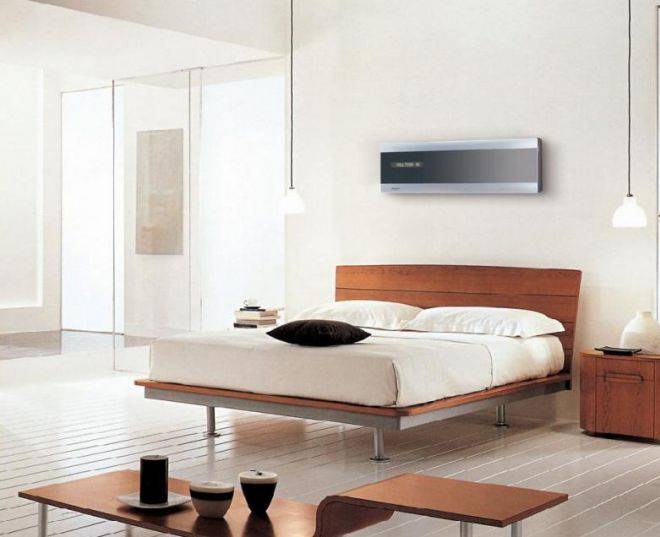

• Настенные. Внутренний блок крепится на стену, с внешней стороны которой смонтирована наружная часть двухблочного кондиционера
• Напольно-потолочные. Если остекление занимает значительную площадь стены, используется внутренний блок, который можно закрепить около стены на потолке или установить на полу
• Кассетные. Блок рассчитан на скрытый монтаж в навесном потолке. Такие модели больше подходят для помещений большой площади в зданиях общественного назначения
• Канальные. Внутренние блоки также монтируются в подвесном потолке. Такие системы принято устанавливать на промышленных, торговых и спортивных объектах с большими площадями

К достоинствам сплит-систем относятся широкие функциональные возможности и экономный расход электроэнергии. Благодаря небольшому уровню шума, акустический комфорт в квартире будет обеспечен даже в ночное время, когда посторонние звуки особенно слышны и могут мешать сну. Стоит отметить и богатый набор функций оборудования, удобство дистанционного управления.

Недостатком такой климатической техники является высокая цена, а также необходимость обращаться к мастерам для монтажа и обслуживания системы кондиционирования.  Перед покупкой сплит-системы необходимо удостовериться, что местные власти не запрещают монтировать внешние блоки кондиционеров на фасаде дома.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Плюсы сплит системы

Среди преимуществ сплит системы можно выделить большой выбор устройств, который позволяет приобрести на рынке бытовой техники любой кондиционер, отлично вписывающийся в ваш интерьер.

Виды кондиционеров:

• Настенные устройства. Отлично подходят для установки в квартирах, небольших офисах, в помещениях без навесных потолков;
• Наполно – потолочные предназначены для установки в помещениях, где имеются стеклянные перегородки;
• Колонные изделия устанавливают в помещениях ресторана и больших общественных залах;
• Кассетный кондиционер удобен тем, что в установленном виде его вовсе не видно, будет видна его решетка, основная часть устройства скрывается под навесным потолком;
• Канальный кондиционер устанавливается таким образом, что его практически не видно. Его помещают в подсобное помещение или под потолком.

Особенности подключения блоков

В помещение воздух проходит через трубки, которые выполнены алюминиевой гофрированной фольги, в некоторых моделях стоят патрубки из листа оцинкованной стали. Так как гофрированный материал способен вытягиваться и изгибаться, длина патрубков должна быть определенной и рассчитанной до малейшей точности.

Как выбрать сплит систему в квартиру?

Чтобы не потратить деньги зря, следует сначала разобраться в существующих особенностях сплит системы. Ориентируйтесь на такие советы, как выбрать сплит систему:

1. Материал. Большое значение имеет материал, из которого выполнен корпус, размещенный на улице. Может для этого использоваться пластик или металл, так, второй вариант является предпочтительным.
2. Уровень шума. Оптимальные показатели – 25-30 Дб и в дневное время этот уровень шума не мешает людям.
3. Производитель. Выбор этого параметра зависит от имеющихся денежных средств. Лучше отдавать предпочтение проверенным климатическим маркам. Самыми популярными являются такие бренды: Electrolux, Neoclima, Samsung и General Climate.
4. Пульт дистанционного управления. Выясняя, сплит система – что же это такое, необходимо указать на наличие в такой технике пульта. С его помощью можно менять температуру, скорость работы вентилятора и направление воздушного потока. Это только минимальный набор, который может быть расширен.

Функции сплит системы

На стоимость такой техники влияет набор опций, с которыми рекомендуется ознакомиться предварительно, чтобы не переплачивать. Выясняя, сплит система – что это такое, остановимся подробнее на распространенных функциях:

Охлаждение и обогрев. Понятно, что основное предназначение такой техники – снижение температуры воздуха, но есть модели, нагревающие воздух при сниженной наружной температуре.

Вентиляция. В этом режиме компрессор не работает, а вентилятор способствует равномерному распределению воздушного потока.

Автоматический режим. При помощи этого режима можно поддерживать выбранную температуру воздуха в течение долгого времени.

Очистка воздуха. Сплит система кондиционирования премиум-класса может иметь дополнительную фильтрующую систему, которая улавливает мелкие частицы

Это важно для аллергиков. При использовании фильтров тонкой очистки можно избавиться от неприятных ароматов и пыли.

Скорость вентилятора

От этого параметра зависит объем воздуха, который проходит через систему. В большинстве случаев техника имеет 3-5 скоростных режима.

Направление воздушного потока. При помощи горизонтальных жалюзи можно корректировать направление потока.

Таймер. Современные модели имеют полезную функцию, которая помогает включать и выключать технику в указанное время. Благодаря таймеру можно настроить режим работы системы в соответствии с рабочим графиком человека.

Ночной режим. Описывая, сплит система – что же это такое, стоит указать на еще одну полезную функцию, при котором скорость вращения вентилятора снижается к минимуму, понижая и уровень шума. Температура будет постепенно снижена на 2-3°С, что создаст максимально комфортные условия для сна.

Мощность сплит системы

Этот показатель указывает на холодопроизводительность техники, а рассчитать ее можно, используя специальный калькулятор, представленный на сайтах компаний, где продается климатическая техника. Ориентировочно универсальные сплит системы для охлаждение помещения с площадью в 10 м2, должны иметь мощность в 1 кВт, но только если высота потолков не меньше 3 м. Производители представляют мощность климатической техники в BTU/час, а это примерно 0,3 Вт.

Температура сплит системы

Существует большой разброс рабочих температур, а связано это с тем, что у одних моделей есть много дополнительных датчиков контроля, а у других, только два во внутреннем блоке. В характеристике сплит системы указано, что большинство кондиционеров имеет стандартный диапазон температур, так, охлаждение происходит, когда на улице от +18 до +45°С, а вот обогрев допустим при значении от +18 до -5°С. Исключением являются дорогостоящие торговые марки, выпускающие системы с более широким диапазоном рабочих температур.

Выбор сплит системы в квартиру

Многие покупатели, а также продавцы, предпочитают делать выбор сплит системы по надежности. Для того чтобы правильно понять надежна ли выбранная марка, следует проанализировать процент кондиционеров, у которых был выявлен заводской брак до окончания гарантийного срока использования. Если, например, на сто систем будет приходиться десять бракованных, то степень надежности бренда будет составлять девяносто процентов

Важность критерия надежности на лицо, так как покупатель покупает кондиционер для его непосредственной работы, а не для того чтобы постоянно заниматься его ремонтом

Выводы и полезное видео по теме

Приложенный ниже видеоролик поможет углубить и закрепить полученные по теме знания:

Принцип работы любого кондиционера, независимо от марки, типа, достаточно прост. Так как в его основе простейшие физические явления. В тоже время следует помнить, что климатическое оборудование имеет различные технические характеристики. Кроме того, кондиционеры отличаются надежностью, эффективностью, удобством в управлении. Что нужно учитывать, как и будущий переход на безопасный фреон, так как эта особенность может привести к финансовым потерям.
