Электрическое и водяное плинтусное отопление

Как установить водяной тепло плинтус своими руками

Стоит признать, что единственное, чем не могут похвастаться теплые водяные плинтуса – цены. Отзывы при этом утверждают, что такая трата оправдана и в будущем вы не пожалеете о своем вложении. Однако как быть, если такая стоимость не входит в ваши возможности? В этом случае можно сэкономить, проведя работы самостоятельно, не прибегая к помощи специалистов.

Вот список материалов, которые понадобятся вам для самостоятельной работы:

-металлопластиковые трубы;

-теплоизоляционный материал;

-коллектор с кранами;

-переходники (как металлические, так и пластиковые);

-набор обычных инструментов, имеющихся у любого домашнего мастера;

-плинтусные конвекторы с набором заглушек, а также декоративными крышками.

Для монтажа теплоплинтуса понадобятся трубы диаметром 16 мм

Традиционно установка начинается с монтажа коллектора, к которому подводится труба, предназначенная для обеспечения питания отопительного устройства. В качестве первоисточника тепла может быть использован газовый, электрический, жидкостный или твердотопливный котел. Одним словом тот, который имеется в наличии

Обратите внимание, что для корректной работы отопления давление должно быть в норме и составлять 3 атм. Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера

Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м

Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера. Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м.

Полезный совет! При подсчете необходимого количества плинтуса, не забудьте вычесть из общего периметра ширину дверного проема. В противном случае вы переплатите практически за целый лишний метр.

Вполне допускается установка плинтуса не по всему периметру комнаты, а лишь в некоторых её частях. Это удобно, если у вас имеется встроенная мебель, или же вы используйте теплый плинтус как дополнительный, а не как основной источник тепла.

Вывод полиэтиленовых труб для теплого плинтуса

Разводка труб для теплого водяного плинтуса: отзывы и советы по установке

Разобравшись с подсчетами и подготовив все необходимое для работы, можно переходить непосредственно к подключению системы. Разводка труб осуществляется путем их прокладывания по черновому полу таким образом, чтобы к началу каждого контура был отдельный подход. Само собой разумеется, что каждый контур требует наличия двух труб: одной для подачи теплоносителя, и второй для забора. На этом этапе вам понадобятся переходники, которые используют для подключения радиаторов.

-первым делом необходимо прикрутить основание. В дальнейшем к нему будет крепиться теплообменник, изготовленный из цветных металлов;

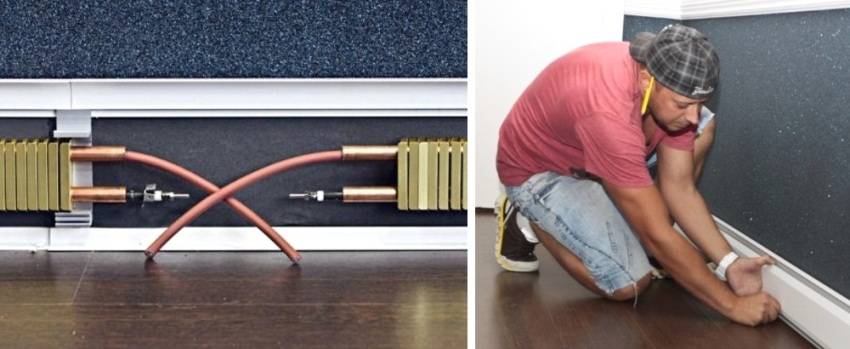

-закрепив теплообменники, их необходимо соединить. Для этого используются угловые или прямые переходники;

Полезный совет! Обращайте внимание на то, чтобы все соединения были плотно затянуты. В противном случае возникает риск появления протечки

-перед тем как завершить установку, система обязательно проверяется на герметичность. Для этого пускается в нее под давлением вода до тех пор, пока система не будет полностью заполнена, затем она заглушается. Нужно внимательно осмотреть каждое соединение, чтобы убедиться, что нигде нет протечек. Если неисправностей не обнаружено, можно снова включить систему;

Систему водяного теплого плинтуса необходимо обязательно протестировать на герметичность

в завершение работ закрываются коробы при помощи специальных панелей и заглушек, идущих в комплекте, и отличающихся в зависимости от выбранной модели.

Как видно, главная задача, которая стоит перед вами – обеспечить полную герметичность всех соединений. Лучше несколько раз проверить, что все соединения закручены плотно, а в случае сомнений еще раз дополнительно их подтянуть, чтобы исключить риск протечки.

Еще один совет, который желательно принять во внимание, если вы впервые планируете монтировать теплый плинтус самостоятельно – подача теплоносителя должна осуществляться через верхнюю трубу. Уходить вода будет через нижнюю

Нельзя сказать, что это обязательное условие, однако, согласно технологии, именно так считается правильным.

Что такое система теплый плинтус и принцип ее работы

Обогревающие плинтуса – это специальные нагреватели компактных размеров, находящиеся вдоль пола по периметру комнаты. Их толщина обычно колеблется в пределах 3 см, что аналогично обычным плинтусам. Высота этих устройств, как правило, 12-15 см.

Основу конструкции составляют металлические трубы, выполняющие роль нагревающего элемента. Они ставятся на то место, где обычно находится стандартный плинтус, а затем закрываются коробом.

Принцип действия теплого плинтуса таков:

  • Электричество или вода нагревает трубки;
  • Трубки передают полученное тепло в корпус плинтуса;
  • Разогретый плинтус создает вокруг себя теплый порог;
  • Нагревающийся воздух, идущий от плинтуса вверх, начинает вытеснять холодный воздух и согревать стены комнаты, создавая защитную завесу, препятствующую уходу тепла из помещения;
  • Холодный воздух опускается вниз, тоже нагревается и уходит вверх.

В результате таких действий, воздух в комнате прогревается равномерно, как в ширину, так и в высоту.

Система тёплых плинтусов

Идея такого альтернативного способа обогрева возникла ещё в начале прошлого века, но не нашла широкой реализации на практике. Из-за высоких затрат установку системы тёплого плинтуса могло себе позволить незначительное число владельцев домостроений. Современные технологии внесли свои корректировки в их устройство.

Теплоноситель в тёплых плинтусах может подогреваться до температуры 70 градусов Цельсия. Несмотря на это, оптимальным режимом обогрева считается поддержание на поверхности плинтусов температуры не выше 40 градусов. Делается это для того, чтобы не испортить декоративное покрытие плинтусов.

Принцип действия

Обогрев помещений с помощью тёплых плинтусов отличается от радиаторного отопления. Сильно разогретая поверхность элементов системы последнего транслирует своё тепло в окружающее пространство. Тёплые плинтуса отдают часть своего тепла стенам, превращая их в барьеры для холода.

Благодаря монтажу плинтуса по периметру помещений, обеспечивается их равномерный обогрев. Холодный воздух проникает через решётки плинтусов к ТЭНам, нагревается и медленно начинает подниматься вверх.

Виды тёплых плинтусов и их особенности

Существующие системы обогрева подразделяются на два основных вида:

Электрические

Водяные

Первые состоят из параллельно соединённых ТОЭНов, имеющих мощность 220 Вт. Регулировка их работы производится с помощью терморегуляторов. Они могут быть электронными или электромеханическими. Максимальная температура нагрева ТЭНов в системе отопления составляет 60С. Они монтируются внутри нижних медных труб. В верхние вставляется кабель, подающий напряжение на нагревательные элементы.

Водяные системы тёплых плинтусов оснащены распределительным коллектором. Он соединён с основной системой трубами из полиэтилена. В них производится нагрев жидкости. Максимальная температура нагрева теплоносителя составляет 85С. Объём заполнения жидкостью системы должен составлять 0,35 л на 1 погонный метр.

Плюсы и минусы

Достоинством греющих плинтусов является повышенная теплопередача при минимальных потерях тепла в системе. Они безопасны в эксплуатации, не могут спровоцировать возгорание расположенных рядом с ними предметов. Система обогрева предотвращает образованию на стенах конденсата, грибка и плесени.

Среди других достоинств:

  • универсальность оборудования;
  • эстетичный внешний вид;
  • долговечность;
  • простота эксплуатации.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

К недостаткам тёплых плинтусов относят высокую стоимость монтажа. Их работа без поломок во многом зависит от поддержания определённой температуры теплоносителя в системе.

Рейтинг лучших теплых плинтусов

Бюджетные модели

«Коузи» 1050 мм

Страна производитель – Россия. Модель с электронным управлением предназначена для установки в небольших помещениях. Выполнена из алюминия. Тип нагревателя – электрический. Хорошо подходит для установки под высокие окна.

Характеристики:

Мощность – 300 Вт;

длина секции – 1050 мм.

Достоинства:

  • широкий диапазон цветовых вариантов исполнения корпуса;
  • наличие термостата для регулировки.

Недостаток:

не может устанавливаться в помещениях с повышенной влажностью.

«Орион» 530 мм

Страна производитель – Россия. Модель может использоваться для установки по периметрам бассейнов, в теплицах, бытовках, на балконах с французским остеклением и т.п. Корпус имеет специальное антикоррозийное покрытие. Управление – электронное. Тип нагревателя – электрический.

Характеристики:

Мощность – 75 Вт;

длина секции – 530 мм.

Достоинства:

  • высокий КПД;
  • экономичность;
  • антикоррозийная стойкость.

Недостаток:

отсутствие термостата.

Модели средней ценовой категории

«Орион 1 Кедр»

Страна производитель – Россия. Модель не боится влаги. Имеет широкий спектр вариантов цветового исполнения изделий позволяет использовать их в качестве декора помещений. Высокий КПД системы позволяет использовать её для отопления помещений большой площади. Управление – электронное. Тип нагревателя – электрический. Материал изготовления – алюминий.

Характеристики:

Мощность – 150 Вт;

длина секции – 1000 мм.

Достоинства:

  • простота монтажа конструкции;
  • безопасность;
  • высокий КПД.

Недостаток:

отсутствие термостата.

ТП-2

Страна производитель – Россия. Модель водяного типа может использоваться для основного и вспомогательного отопления. Имеет привлекательный дизайн, гармонирующий с различными видами интерьера помещений. Теплообменник изделия выполнен из нержавеющей стали, короб – алюминиевый.

Характеристики:

номинальное давление – 20 Атм.;

объём носителя в системе – 0,5 л/м.пог.

Достоинства:

  • простота монтажа;
  • безопасность;
  • высокий КПД.

Недостаток:

при неправильном монтаже системы возможно образование воздушных пробок.

Модели премиум-класса

«Thermodul Combi»

Страна производитель – Италия. Модель имеет комбинированный режим работы: водяной и электрический. Управление системой отопления полностью автоматизировано, осуществляется с помощью термостата. Материал исполнения – алюминий.

Характеристики:

мощность – 650 Вт;

длина секции – 1000 мм.

Достоинства:

  • комбинированный режим работы;
  • надёжность работы;
  • длительный срок эксплуатации;
  • безопасность.

Недостаток:

оборудование требует профессиональной установки.

Плюсы плинтуса

Технология, принципиально отличающаяся от традиционных систем отопления, снаружи выглядит как обычный декоративный элемент. Всенародную любовь она получила, благодаря своей начинке:

  • Теплый плинтус своими руками по толщине равен традиционному аналогу, но высота чуть больше — 12-15 см. Это сделано для удобства монтажа системы обогрева внутри элемента.
  • Отделка монтируется на стыке пола и стен по всему периметру жилого помещения, органично вписывается в любой интерьер.
  • Принцип действия прост — электричество или теплоноситель нагревают трубки, а они, в свою очередь, отдают тепло внешнему алюминиевому корпусу.

На этом плюсы не заканчиваются:

  • Монтаж теплого плинтуса позволяет избавиться от неудобных батарей — мечта многих хозяев. Ничто не помешает воплотить в реальность любую задумку дизайнера интерьеров. Некрасивые батареи не придется прятать в шкафах, за ширмами или занавесками.
  • Такая система позволяет увеличить срок службы вашей мебели, ведь, к примеру, шкаф, стоящий рядом с обычным конвертером, из-за жаркого воздуха, быстро рассыхается.
  • Теплый плинтус своими руками может являться как полноценным способом обогрева, так и вспомогательным. Этот элемент можно размещать не по всему периметру комнату, а только там, где нужен дополнительный обогрев. Это сокращает расходы электроэнергии, при этом не снижая эффективности действия прибора.
  • Новаторскую систему обогрева можно монтировать не только в новой квартире, и не только во время ремонта. Ее установка возможна даже спустя месяцы после завершения строительно-ремонтных работ.
  • Теплый плинтус своими руками можно использовать в любом помещении. Они подходят для гостиных, спален и кабинетов прекрасно согревают застекленные веранды, террасы, зимние сады, балконы и лоджии, могут быть установлены в ванной и санузле, безопасны даже для детской комнаты.

Еще одно большое преимущество теплого плинтуса своими руками заключается в том, что он не создает под потолком “тепловую подушку”. Все пространство любого помещения прогревается равномерно:

  • Стандартные системы отопления работают таким образом, что горячий воздух непременно поднимается вверх. При этом возможны сквозняки на полу. Если помещение небольшое, то это не столь ощутимо. Но, к примеру, в загородных домах эта разница довольно большая.
  • Плинтусная система действует таким образом, что тепло отдается не только в пространство, но и в стены. Это преимущество пригодится владельцам частных домов, у которых часто промерзают стены, и жителям угловых квартир многоэтажек.

Но многие предпочитают именно эту систему, а не теплый пол, ведь для монтажа теплого плинтуса не нужно готовить бетонную стяжку, модульная конструкция системы очень мобильна. В любой момент вы можете взять и перенести ее в другое помещение.

2 Используемый принцип обогрева

Видов отопления существует два: панельно-излучающее и конвекционное. Первый вид — самый древний, использовавшийся ещё в старинных печах. Его принцип работы заключается в том, что первыми разогреваются предметы, а уже от них нагревается воздух.

Второй вид работает наоборот: отопительный прибор нагревает воздух, после чего от него прогреваются все предметы в помещении. Таков принцип работы многих современных обогревателей — например, радиаторных батарей.

Производители утверждают, что в термоплинтусах используется панельно-излучающая схема: по их словам, наиболее полезная и оптимальная. Тепло поднимается по периметру стен, равномерно их прогревая, после чего они начинают излучать инфракрасное излучение — полезное, не высушивающее воздух и не поглощающее кислород. Конечно, если бы так и было, отопление в плинтусах было бы признано однозначно лучшей системой нагрева помещения.

Однако в реальной жизни всё несколько расходится с этими расчётами. Стены нагреваются максимум до 26−30 градусов Цельсия, а для теплоотдачи эта температура должна быть гораздо выше. Следовательно, помещение они не нагревают. Как же происходит процесс обогрева в этом случае?

На самом деле, тёплый плинтус тоже принадлежит к конвекторным батареям. От него исходят волны прогретого воздуха, одновременно и поднимающиеся вдоль стен, и идущие вглубь помещения. Хотя это звучит не так идеально, как со слов рекламщиков, но полученный эффект всё равно очень даже приятен. Прогретые стены надёжно защищены от грибка и плесени, а нагревать весь воздух равномерно и не нужно. Внизу, там, где нижняя часть тела мёрзнет сильнее всего, поддерживается приятный тёплый климат, а наверху, ближе к голове, остаётся свежий и прохладный воздух.

Подключение к системе отопления

Как и для любого обогрева вам понадобится элемент, играющий роль терморегулятора. Обычно это коллектор с регулировочными вентилями.

С их помощью можно полностью или частично закрывать подачу теплоносителя. Существуют как ручные, так и автоматические вентили.

В последних в качестве закрывающих элементов используются термостаты и сервомоторы.

Каждую комнату желательно подключать от своего контура.

Для подключения подводящих трубок к коллектору обрежьте их на необходимую длину. Далее развальцуйте и вставьте затяжную гайку. Потом стопорное кольцо и фитинг.

Подведите все это дело к разъему коллектора и затяните гайку

Обратите внимание, на коллекторе должна присутствовать система воздухоудаления

Краны Маевского здесь не используются. Требуются автоматические воздухоотводчики.

Первый греющий модуль соединяется с коллектором посредством трубок и фитингов аналогично. Здесь главное запомнить, что нижняя трубка – это подача. Верхняя – обратка.

Трубки лучше всего использовать из сшитого полиэтилена. Диаметр трубы – 16мм или 20мм. Резьба на соединениях – ½ дюйма.

Если у вас система повышенного давления, то тогда понадобятся медные или стальные трубы. Рабочее давление системы – 15кгс/см2.

После монтажа или пайки всех стыков, заполняете систему водой и проверяете на отсутствие течи. Если есть возможность проверки всех стыков и соединений под давлением, то знайте, что максимально допустимое опрессовочное давление – 23кгс/см2.

В погонном метре стандартного модуля умещается 0,19л жидкости.

Если все нормально и замечаний нет, защелкиваете на плинтусе верхнюю декоративную планку и наслаждаетесь удобным и функциональным отоплением.

https://youtube.com/watch?v=Llhnu8mVqWk%3F

Рекомендации по проведению работ

Теплый плинтус электрический, фото которого представлены в статье, может быть установлен на любой поверхности, будь это каменная кладка, кирпичное основание, древесина или гипсокартон. Поверхность приборов необходимо защитить покрытием, которое будет стойко претерпевать механические воздействия. Использовать при этом нужно порошково-полимерную технологию. Установка теплого плинтуса производится по периметру помещения, однако не обязательно делать это по всей длине

Если вы решили установить теплый плинтус электрический своими руками под плитку, важно обеспечить безопасную подводку к розетке

Описание

Под общим названием скрывается несколько сильно отличающихся друг от друга систем отопления.

Их объединяют:

  • Расположение. В отличие от традиционных радиаторов и конвекторов, они монтируются вдоль примыкания стены к полу. Вы совершенно правы — на месте плинтуса, что и дало им название;
  • Габариты. Плинтус высотой в полметра выглядел бы по меньшей мере странно, не находите? Высота наших приборов ограничена диапазоном 120-180 мм, глубина (максимальное расстояние от стенки) варьируется от 10 до 60 мм.

Ключевая особенность — компактный размер.

Рабочая температура всех нагревателей лежит в диапазоне 60 — 90С.

Нюансы установки

Определенные правила нужно соблюдать при монтаже теплого электрического плинтуса своими руками. Перед установкой нужно подобрать подходящий тип конструкции: электрический или водный. Если конструкция будет электрической, то стоит продумать безопасную проводку к месту подключения. При водном плинтусе, необходимо решить, как подсоединить конструкцию к центральному отоплению.

Монтаж подобного устройства выполняется в два этапа. Сначала проводится подготовка всех выводов для подсоединения конструкции, выполняется раскладка подводящих магистралей и подключается кабель. Второй этап производится после отделки помещения. В водяной системе производится установка всех деталей плинтуса, модули подсоединяются к выводящим элементам, а также производится балансировка контуров и опрессовка системы. В электрическом варианте крепятся все детали корпуса, контуры подсоединяются к выводам и выполняются все замеры изоляции. Затем выполняется настройка термостатов.

Важно правильно рассчитать нужное количество секций. При этом учитывается мощность системы и возможные теплопотери

Подобные показатели зависят от качества теплоизоляции стен, оконных конструкций и температуры воздуха

Стоит учитывать, что для электрической конструкции на 10 квадратных метров потребуется 0,5 кВт. А для водного понадобится в два раза больше мощности

Подобные показатели зависят от качества теплоизоляции стен, оконных конструкций и температуры воздуха. Стоит учитывать, что для электрической конструкции на 10 квадратных метров потребуется 0,5 кВт. А для водного понадобится в два раза больше мощности.

При установке плинтусной системы необходимо соблюдать некоторые правила:

  • плинтус монтируется на расстоянии 1,5-2 см от стены и 1 см от напольного покрытия. Зазор нужен для оберегания от перегрева;
  • обязательно производится разметка при помощи отбивочной нити;
  • делаются отверстия под бурение;
  • в отверстия вставляются дюбеля из пластика, а затем устанавливается плинтус с применением уровня;
  • монтируются перемычки, и проводится заземление;
  • каждый элемент подключается последовательно.

После монтажа необходимо включить плинтус и протестировать его работу. Затем система прикрывается всеми необходимыми заглушками и крышками

Важно правильно установить терморегулятор. Его монтируют на расстоянии полутора метров от нагревающих элементов

При этом к стене прикладывается задняя панель, и размечаются отверстия для сверления

В готовые отверстия устанавливаются дюбеля, куда крепится терморегулятор

При этом к стене прикладывается задняя панель, и размечаются отверстия для сверления. В готовые отверстия устанавливаются дюбеля, куда крепится терморегулятор.

При укладывании кабеля также существуют некоторые нюансы. Нагревательные элементы подключаются параллельно. Кабель можно замаскировать несколькими способами. Можно проштробить отверстие в стене или убрать его в короб снаружи. Кабель укладывается в направлении терморегулятора или распределительной коробки.

О принципе действия устройства

Начнем с того, что устройство устанавливается так же и в том же месте, что и традиционный декоративный плинтус. Следовательно, его располагают по всему периметру комнаты. При работе плинтуса прогревается как воздух в доме, так и стены, на которых прибор располагается. Благодаря этому, теплопотери через них заметно снижаются. Еще в связи с подобным движением тепловой энергии конвекция воздуха существенно снижается, то есть тепло более равномерно распределяется по всему объему комнаты. Наконец, поднимается нагретый воздух достаточно медленно, поэтому пыли он не поднимает. Вот основные особенности функционирования теплых плинтусов.

Также следует отметить, что температура самого плинтуса может достигать 70 градусов (при этом минимальный показатель равен 40 градусам). Регулировка возможна между этими значениями, что позволяет добиться оптимальной температуры. Однако ниже 20 градусов температура в комнате все равно не опускается, а это как раз и является оптимальным режимом.

Еще многих покупателей интересует вопрос того, в каких именно комнатах возможно использование таких плинтусов. Ответим, что каких-либо ограничений здесь попросту нет, но практика говорит о том, что это – идеальный вариант для помещений, где имеется панорамное остекление. Простые батареи под этими окнами, как правило, не поставишь, плинтуса же будут незаметными, зато будут создавать своего рода тепловую завесу. Но, в принципе, при монтаже вдоль стен такие устройства с легкостью впишутся практически в любое оформление.

Объективно обо всех преимуществах и недостатках

Восходящий тепловой поток согласно физическому закону Коанда прижимается к стене. Не смешиваясь с остальным воздухом в комнате, он нагревает вертикальную поверхность. На высоте до полутора метров температура стены на несколько градусов выше, чем в комнате, и это создаёт тепловой комфорт для находящихся в ней людей.

В период отопительного сезона обогревательная система задействована 6-8 часов ежесуточно. Перемножив общую мощность на количество отработанных за месяц часов получаем показатель месячного потребления энергии.

Распределительный коллектор равномерно распределяет теплоноситель по отдельным контурам. Его выбор определяется рядом факторов — материалом изделия, пропускной способностью гребенки, давлением, энергопотреблением, возможностью дальнейшего расширения

Действительно ли плинтусные обогреватели экономят энергоресурсы благодаря невысокой температуре теплоносителя?

Ответом будет такой пример:

  1. Площадь комнаты — 3, 5м х 5м (17,5 кв. метров), периметр — 17 м (за вычетом дверного проема — 16 м).
  2. Объем помещения при высоте потолков 2,7 м: 17,5 * 2,7 = 47,25 куб. метров
  3. Температура  на улице зимой — в среднем -10 ºC.
  4. Для поддержания в помещении +20-22ºC при нормальной теплоизоляции требуется 1,5 кВт/час. Обогрев будет работать 7 часов в сутки.

С учетом 200 Вт на 1 метр длины при нагреве теплоносителя до 65 ºС (см. выше) получаем 200 Вт * 16 м =  3200 Вт  или 3,2 кВт. Поскольку этот расход вдвое завышен (3,2 кВт/1,5 кВт = 2,1), можно снизить температуру теплоносителя в той же пропорции: 65 ºС /2,1 = 31 ºС.

Рассчитаем месячное потребление электроэнергии: 1,5 кВт/час * 7 час. * 30 дн. = 315 кВт. Более достоверные результаты дает детальный теплотехнический расчет на основе полных исходных данных по объекту.

Если сравнивать по эффективности теплые пол и плинтус, то спорить можно хотя бы по той причине, что конвекторы с пола сразу нагревают воздух, а часть теплого воздуха от термоплинтуса забирает на себя внешняя стена, которая постоянно подпитывается холодом снаружи.

Тепло, расходуемое на постоянный обогрев холодных внешних стен — своего рода потери. Является ли компенсацией за это их сухость, отсутствие плесени, сырости? По этому вопросу тоже идут дебаты: одни говорят — да, другие указывают на то, что влажность в помещении регулируется  приточно-вытяжной вентиляцией, а не отоплением.

Если водяные радиаторы соединить последовательно, теплоноситель остынет, пока обойдет весь периметр. Поэтому модули объединяются параллельно, каждая пара входящей и выходящей трубы выводится на коллектор отдельно

Что касается внешнего вида, то плинтусные короба, закрывающие отопление, действительно красиво смотрятся в интерьере, но вот при в помещении корпусной мебели возникают проблемы — обогнуть ее спереди не получается, а за ней у теплого воздуха нет свободы движения.

И по поводу абсолютного отсутствия в воздухе пыли стоит возразить — возможно, ее меньше, чем при циркуляции воздуха в традиционных отопительных системах, но она есть, поскольку конвекция присутствует.

В целом же можно заключить, что у плинтусных радиаторов отопления уже есть покупатели, и со временем их число будет увеличиваться. Ограничивающий фактор — чрезмерно высокая стоимость оборудования, что объясняется использованием в производстве меди, латуни, алюминия, т.е. дорогостоящих материалов.

И монтаж, если заказывать его у профессионалов, дешево не обходится. Плинтусная разводка труб является самой сложной из всех имеющихся водяных отопительных схем, но и в сборке электрических плинтусов кроется много нюансов.

Особенности конструкции

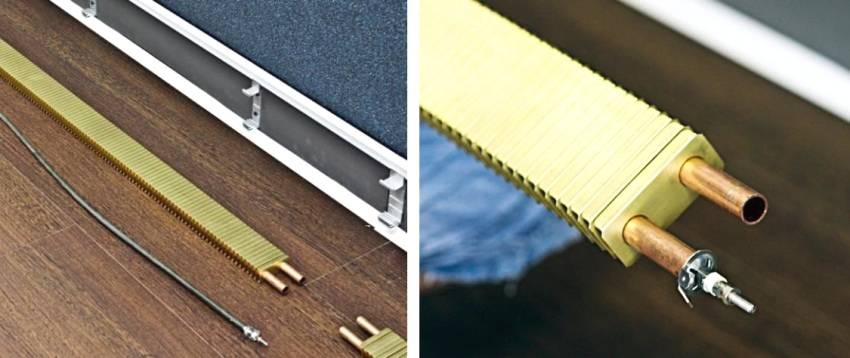

Для начала разберемся в конструкции теплого электрического плинтуса. Прибор включает в себя следующие компоненты:

  • металлическая пластина, крепящаяся непосредственно на стену;
  • нижняя трубка, в которой спрятан нагревательный элемент;
  • верхняя трубка с проходящим кабелем, который передает напряжение ТЭНу;
  • внешняя коробка с отверстиями для обмена воздуха;
  • терморегулятор и термостат;
  • разного рода крепления и соединительные элементы.

Несмотря на разнообразие моделей теплых электроплинтусов, в большинстве случаев для изготовления их основных структурных элементов используются один и те же материалы: верхняя и нижняя трубки выполняются из меди; кабель, передающий энергию, защищается термостойкой силиконовой оболочкой; внешний корпус чаще всего металлический.

Устройство теплого плинтуса

Интенсивность работы электроплинтуса контролируется терморегулятором с датчиком температуры, который обычно монтируется на стене на высоте человеческого роста: сначала датчик передает сигналы термостату, коммутирующему подачу энергии на ТЭНы, а затем в зависимости от характера этого сигнала корректируется работа отопительного прибора и поддерживается необходимая температура в комнате.

Электрический теплый плинтус состоит из нескольких модулей – их протяженность зависит от длины нагревательных элементов. Длина ТЭНов также определяет и общую мощность прибора отопления.

Установка терморегулятора для теплого электрического плинтуса

Перед тем как крепить плинтуса к полу, необходимо позаботиться и о терморегуляторе. Его установка также имеет свои нюансы, которые необходимо учитывать в процессе монтажа: он должен быть расположен на высоте примерно 1,2-1,5 м на свободном от мебели и предметов декора участке стены.

Установка производится следующим образом: задняя панель прибора приставляется к стене и через монтажные отверстия делаются соответствующие пометки в местах крепления при помощи карандаша или маркера. Затем просверливаются отверстия, в которые будут подходить дюбеля диаметром 6 мм. Закрепляются дюбеля, и затем при помощи саморезов крепится к ним панель устройства.

После этого необходимо присоединить все кабели, которые проходят от прибора к плинтусам, температурным датчикам, а также источнику питания, то есть розетке. Всё что остается сделать после этого – установить верхнюю панель плинтуса и проверить исправность системы во всех режимах.

Шаги 6 и 7: подготовка и монтаж греющего модуля

Стоит также задуматься о том, какой тип укладки вы хотите использовать: открытый или закрытый. Второй вариант возможен в том случае, когда установка плинтуса с подогревом проводится параллельно с остальным ремонтом в комнате. В этом случае имеет смысл постараться скрыть все кабели в стене. В противном случае используйте специальные короба, предназначенные для укладки кабелей поверх стены.

Кроме того, вы можете использовать в качестве ориентира информацию, которую предоставляет изготовитель на упаковке. Если вы приобретаете плинтуса проверенного производителя, в комплекте всегда будет идти подробная инструкция по установке и подключению, так что провести все необходимые работы самостоятельно не составит труда.

Что касается тестирования только что подключенного устройства, то этому стоит уделить какое-то время. Предоставьте прибору возможность поработать во всех температурных режимах на протяжении какого-то времени. Это позволит вам убедиться в исправности системы. При этом осуществляйте постоянный контроль, чтобы в случае возникновения какой-либо неисправности вы могли принять соответствующие меры.

Шаги 8 и 9: прокладка и подключение кабелей, монтаж внешней накладки

Также обязательно убедитесь в том, что терморегуляторы соответственно реагируют на достижение определенного температурного режима и автоматически отключают подогрев системы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
