Что делает интеллектуальный счётчик?
- Внешне он похож на обычный счётчик, возможно, только небольшая антенна может указать на то, что счётчик — интеллектуальный;
- Клеммная коробка (в неё входят 2 провода «фаза» и «ноль», и выходят 2, если счётчик однофазный) и корпус счётчика опломбированы электронной пломбой – при их вскрытии происходит запись в журнал событий (и на экране появляется значок вскрытия), при этом журнал находится в энергонезависимой памяти и не стирается при отключении питания. В журнал записывается и возникновение проблем в «железе» и «софте» прибора, отключение от сети и включение в сеть, критические изменения параметров качества. Контролируются и магнитные поля – так, если модуль вектора магнитной индукции превысил 150 мТл, это записывается как событие с фиксацией даты и времени;
Магнит и счётчик
Никогда не подносите к интеллектуальному счётчику магнит – ему это, как правило, не повредит, но вы будете обвинены в попытке вмешательства в работу прибора! - Для доступа к параметрам прибора (с подключением к прибору напрямую через оптопорт, RS-485 или с сервера), потребуется идентификация и аутентификация (то есть вход под логином и паролем);
- Счётчик измеряет энергию не только на приём, но и на отдачу. Параллельно отметим, что теперь в России законодательно разрешена установка в индивидуальном доме ветряка или солнечной батареи до 15 кВт мощности. Интеллектуальный счётчик будет учитывать каждый час, сколько вы потребили, и сколько поставили в сеть;
- Счётчик считает энергию по часам – да, 24 часа в сутки (с хранением не менее 90 суток), при этом считает и активную энергию (ту, за которую потребитель, собственно, и платит), и реактивную (эта составляющая общей энергии, которая создаётся, например, в электродвигателях, и «гуляет» по сети, искажая параметры и создавая потери). Возможно производить учёт энергии даже ежеминутно (правда, доступная память будет израсходована быстрее). Класс точности для населения и малого бизнеса 1.0 по активной энергии (то есть погрешность измерения укладывается в 1%, это в 2 раза меньшая погрешность, чем сейчас у обычных счётчиков) и 2.0 по реактивной;
- Счётчик имеет встроенные часы погрешностью не более 5 сек/сут, встроенный источник питания для них (то есть время не сбивается при отключении питания), с синхронизацией с внешним источником сигналов времени;
- Наконец, одна из важнейших функций – встроенный коммутационный аппарат ограничения/отключения потребления. Он производит ограничение (уменьшение мощности или полное отключение – в зависимости от прибора) при получении сигнала с сервера. Это могут быть плановые ограничения или ограничения за неуплату. Но счётчик может быть запрограммирован на отключение при превышении заданных параметров в сети, потребляемой мощности, попытке несанкционированного доступа. Фиксация в положении «отключено» и «включено» возможна и на корпусе прибора. Конечно, если счётчик трансформаторного включения, он не может содержать такого реле;
- При этом интервал между поверками такого сложного прибора остаётся практически таким же, как и у обычных приборов учёта: не менее 16 лет для однофазных и не менее 10 лет для трёхфазных. (Поверка – это подтверждение соответствия средств измерений метрологическим характеристикам, производится на специальном оборудовании).
Общее описание и устройство
Такой прибор подключается к питающей частный дом или квартиру магистральной трубе.
Соединение может быть как уличным, так и расположенным внутри самого здания. Через счетчик поступает газообразное вещество, а он, в свою очередь, подсчитывает проходящие объемы.
На дисплее для пользователя отображается только конечная информация в виде количества потребляемых кубометров.
Принцип работы газового счетчика может отличаться в зависимости от механизма вычисления проходящего газа.
Внешний вид приборов также будет различным. К примеру, механические счетчики могут не иметь собственного дисплея для отображения информации, а использовать специальный счетчик с красными делениями, которые указывают на определенные доли кубического метра.
Конструктивное исполнение газового расходомера подразумевает три основных элемента.
Первым из них является полностью герметичный корпус, в котором располагаются все остальные составляющие.
К другим же относятся сам измерительный преобразователь и счетное устройство.
То, каким образом на последний из перечисленных элементов будет воздействовать прибор, зависит от принципа конвертирования потока. В качестве примера можно привести механическое устройство, в котором для перемещения считывающего рычага применяются различные физические свойства газов.
Если же речь идет об электронном приборе, то получение информации происходит благодаря преобразованию потока в электрические импульсы.
Характеристики газовых счётчиков
Пропускная способность
Этот параметр говорит о максимально возможном количестве газа, проходящего за час через прибор. Эту характеристику прибора подбирают с учетом общей потребности газа в квартире:
- Если у вас стоит только газовая плита, то достаточно примерно 1,6 м3/ч газа.
- Если у вас установлена колонка и плита, потребуется счетчик способный пропустить 2,5 м3/ч.
- При наличии газового котла пропускная способность должна составлять 4-6 м3/ч.
- Устройства способные пропустить больше 6 м3/ч, предназначены для промышленных предприятий и для квартиры окажутся избыточно мощными.
Чтобы упростить выбор, на приборах используют специальную маркировку. Знак «G» говорит о номинальном количестве газа, проходящего через устройство:
- G1,6 – Минимум 0,016 м3/ч. Номинально 1,6 м3/ч;
- G2,5 – Минимум 0,025 м3/ч. Номинально 2,5 м3/ч;
- G4,0 – Минимум 0,04 м3/ч. Номинально 4,0. м3/ч.
Использование термокорректора
Он нужен, если ваш счетчик расположен на улице. Термокорректор компенсирует изменения температуры воздуха и делает измерения более точными.
При установке без термокорректора, придется за газ заплатить больше, будет использован повышающий коэффициент. Узнать, что у устройства есть функция температурной компенсации можно по наличию маркировки – знака «Т» или «ТК» в названии модели.
Право- или левосторонний приборы учета
Счетчик также нужно выбирать, подходящий по конструкции к вашим бытовым условиям. Бывают левосторонние и правосторонние приборы. Узнать какой вы покупаете несложно – на приборе нарисована стрелка, показывающая направление перемещения потока газа.
Если повернуть прибор циферблатом к себе, у вас окажется стрелка, показывающая направо, то это левосторонний прибор, если же наоборот, то правосторонний.
Расстояние между осями и диаметр соединений
До покупки прибора учета нужно внимательно осмотреть газовую трубу, проложенную в вашем доме. В квартирах устанавливают трубы сечением 1/2 дюйма. В частном доме, могут вварить трубы сечением 1/2, 3/4 и 1 дюйм. Если у купленного устройства будут патрубки другого диаметра, то установить его вы не сможете!
Важно учитывать и межосевое расстояние! Сверху прибора есть 2 резьбы, нужно замерить какое расстояние между осями (между центрами резьб). Чаще всего этот параметр равен 110, 200 и 250 мм
Это нужно принимать в расчет при покупке измерительного прибора, у которого трубы подводятся сверху.
Установка газового счетчика
Установка газового счетчика
- 1. Как выбрать газовый счетчик
- 2. Установка газового счетчика своими руками
Установив счетчик на газ, можно не переживать о том, выйдете ли вы за лимитируемые объёмы потребления газа или нет. К тому же, газовый счетчик позволяет легко вести контроль над потреблением голубого топлива и в случае необходимости, производить его сокращение, тем самым своевременно предпринимая соответствующие меры по экономии финансовых средств.
В этой статье будет рассказано про правила установки газового счетчика своими руками и о том, как его правильно выбрать в зависимости от условий эксплуатации.
Как выбрать газовый счетчик
Установка газового счетчика на сегодняшнее время вынужденная мера, чтобы не влететь в копейку за потребление природного или сжиженного газа сверх нормы. Однако прежде чем устанавливать газовый счетчик своими руками, его нужно правильно выбрать.
Сегодня в продаже можно купить газовые счетчики четырёх разновидностей:
- Турбинные;
- Ротационные;
- Мембранные и вихревые.
Принцип работы всех вышеперечисленных видов газовых счетчиков различный, как и способ контроля потребления голубого топлива. Например, в мембранном счетчике газа, установлена специальная мембрана, которая, если условно говорить, разделяет проходящий через счетчик газ посредством мембраны на определённые «порции».
Мембранные счетчики газа просты в использовании, цена на них невысока, что обуславливается их довольно не сложной конструкцией и изготовлением. Недостаток газовых мембранных счетчиков лишь в том, что они плохо переносят нагрузки, как временного, так и постоянного характера.
В устройстве ротационного газового счетчика используется восьмиобразный ротор, который способен пропускать через себя большое количество газа. Цены на ротационные счетчики газа выше, чем на любые другие виды газовых счетчиков, а связано это, прежде всего с дорогостоящими материалами, которые применяются при изготовлении ротационных газовых счетчиков.
Турбинные счетчики газа, также как и мембранные счетчики, имеют весьма простую конструкцию. Проходящий через турбинный счетчик газ, заставляет вращаться установленную внутри него мембрану, а та в свою очередь, считывающий механизм количественного потребления газа.
Вихревые газовые счетчики имеют одну особенность, они зависимы от внешнего источника питания в 220 Вольт, так как внутри них установлены пьезоэлектрические или термоанемометрические датчики, считывающие проходящее через них количество голубого топлива.
Установка газового счетчика своими руками
Итак, выбрав нужный газовый счетчик можно приступать к его установке. Однако для этого необходимо знать определённые нормы установки газового счетчика в квартире. Поэтому в первую очередь, нужно составить и подать заявление на установку газового счетчика в региональную газовую контору.
Самостоятельно взять и установить газовый счетчик, без уведомления газоснабжающей организации нельзя. К тому же не стоит забывать и о том, что любое газовое оборудование, будь то плита или счетчик, является объектом повышенной опасности, поэтому контроль над установкой счетчика газа необходимо доверить исключительно специалистам из газовой службы.
К тому же, по окончании установки газового счетчика и его проверки, сотрудники той же газовой службы должны произвести его пломбировку, а уже после всей этой волокиты, выдать на руки акт о вводе газового счетчика в эксплуатацию.
Нормы установки газового счетчика
В любом случае, установка газового счетчика своими руками должна выполняться строго по выданному проекту. В газовом проекте указывается не только месторасположение, но и высота установки газового счетчика, возможность расположения вблизи различных электроприборов и т. д.
Кроме того, правила установки газового счетчика включают в себя также и определённое расстояние до отопительных приборов, обговоренные радиусы поворотов труб и многое другое. Поэтому, игнорировать проект установки газового счетчика ни в коем случае нельзя, поскольку весь труд, связанный с его монтажом, будет выполнен напрасно, а работа не будет принята соответствующими инстанциями. Другими словами, все придётся переделывать в итоге согласно газовому проекту.
В большинстве случаев, существуют такие, общепринятые нормы установки газового счетчика:
Порядок замены газового счетчика в частном доме
Любое измерительное оборудование имеет эксплуатационный период. Замена газового счетчика должна производиться по установленным правилам. В противном случае его показания будут считаться недействительными, и человеку придется платить по принятым средним нормам, а это довольно дорого. Далее расскажем обо всех правовых нюансах.
Правила замены газового счетчика
При монтаже приборов учета газа в частном доме обязательно руководствоваться следующими правилами:
- Перед установкой специалист должен удостовериться в работоспособности газового оборудования и осмотреть территорию.
- Минимальное расстояние от счетчика до газовой техники – 1 метр.
- Минимальное расстояние от противоположной стены – 5 см (такая мера предотвращает коррозию).
- Если счетчик устанавливается снаружи, его необходимо поместить в металлический шкаф, либо под навес.
- В помещении, где будет установлен прибор учета, должна быть естественная вентиляция.
- Минимальное расстояние от пола – 160 см. На некоторых моделях могут быть свои предписания. В таком случае руководствуются заводскими стандартами (обычно указываются в паспорте устройства).
- В пределах 2 метров не должно быть устройств, выделяющих влагу или тепло (батареи, раковины и т.д.).
- После монтажа прибор должен быть опломбирован сотрудником жилищной организации.
Необходимость замены определяется исправностью прибора или эксплуатационным периодом (прописан в паспорте).
За чей счет производится
Газовый счетчик является собственностью владельца дома, поэтому он признается ответственным за его состояние.
Согласно приказу Госстандарта №125, Собственник дома несет полную ответственность за:
- содержание счетчика в надлежащем состоянии;
- поверку прибора;
- корректность показаний прибора и его работоспособность.
Иными словами, владелец недвижимости обязан следить за тем, чтобы счетчик находился в исправном состоянии. В случае необходимости он должен за свой счет производить поверку и последующую замену прибора. Об этом гласит 158 статья ЖК РФ.
Исключение только муниципальные здания – в них работы по замене проводятся за счет государства, то есть местной администрации. В среднем по стране стоимость замены счетчика находится в пределах 3-4 тысяч рублей.
Список необходимых документов для подачи заявки
- паспорт собственника дома (в его отсутствии допустимо использовать иной документ, идентифицирующий личность);
- тех.паспорт счетчика;
- документы, подтверждающие права на недвижимость (договор купли/продажи, домовая книга и т.д.);
- если заявитель снимает жильё, то предоставляется договор аренды;
- технический план здания;
- заявление (допустимо письменное составление в свободной форме);
- утвержденный проект газификации дома.
Важно: в заявлении обязательно указываются все характеристики прибора (заводской номер, модель и т.д.). После того как счетчик будет заменен, для прохождения процедуры опломбировки понадобится предоставить:
После того как счетчик будет заменен, для прохождения процедуры опломбировки понадобится предоставить:
- тех.паспорт нового прибора;
- акт об окончании монтажных работ;
- документ, подтверждающий ввод в эксплуатацию нового счетчика.
Порядок действий
Приготовив перечень документов, необходимо сделать следующее:
- Подать заявку в компанию, которая занимается установкой счетчиков газа, и заключить с ней договор.
- Спустя некоторое время (срок зависит от загруженности компании) приедет специалист для поверки оборудования и проведения необходимых замеров.
- После осуществления предварительных расчетов сотрудник объявит стоимость работ. Услуга обычно оплачивается сразу (так как необходимо покупать счетчик).
- Затем в установленный день приезжает специалист и проводит замену прибора учета. После этого у него необходимо взять все необходимые документы (акт о проведении монтажных работ, договор и акт о введении прибора в эксплуатацию).
- После чего необходимо обратиться в управляющую компанию с заявлением и необходимыми бумагами для опломбирования счетчика. Данная процедура осуществляется в течении 3-х рабочих дней. Если УК нарушила установленные сроки, гражданин может обратиться с жалобой в жилищную инспекцию.
Важно! Подобными процедурами должны заниматься только организации с соответствующей лицензией. Обращение к частному специалисту недопустимо
Заключение
Своевременная замена измерительных приборов выгодна в первую очередь для самого собственника. Если этого не делать, счета на оплату коммунальных услуг будут серьезно расти, ибо в таком случае человеку придется платить по средним нормам, а это, как правило, затратное мероприятие.

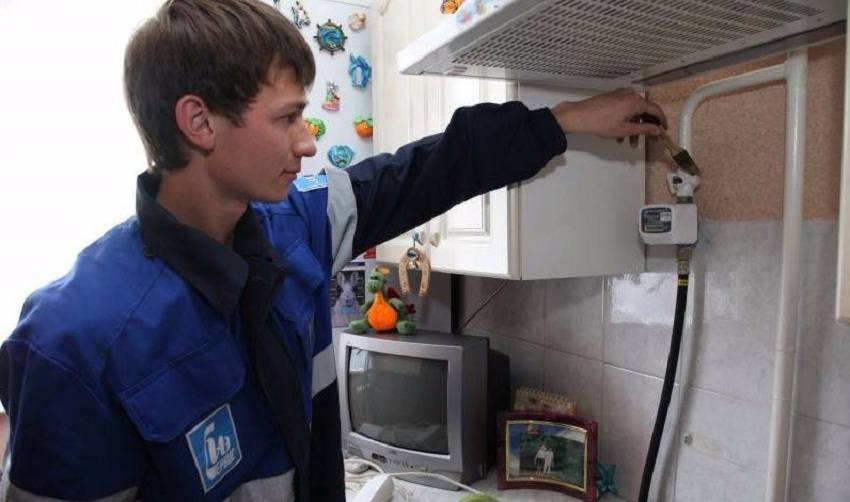

Как установить газовый счетчик своими силами
Сразу оговоримся, что такие счетчики являются представителями категории устройств повышенной опасности. Следовательно, их установкой обязаны заниматься исключительно профессионалы, прошедшие соответствующую аттестацию. Проще говоря, умных людей у нас много, но это еще не значит, что установить счетчик может ваш знакомый или же вы сами (если полномочия для этого отсутствуют).
Обратите внимание! Еще один важный момент: специалист должен быть работником той же компании, которая обеспечивает вас газом. В противном случае прибор не будет зарегистрирован, т
е. его не возьмут на учет.
Сама установка газового счетчика в квартире должна выполняться по следующему алгоритму.
Этап 1. Обращаемся в справочную службу компании, обеспечивающей нас энергоносителем. Для этого нам потребуется как минимум их контактный телефон, который можно найти на тыльной стороне квитанции об уплате (она должна приходить каждый месяц). Общаемся со специалистом и выясняем, по какому именно адресу следует обратиться с подачей соответствующего заявления. Можем также осведомиться, в какой кабинет нужно пойти.
Этап 2. Приходим по указанному адресу в газовую службу для того, чтобы написать заявление об установке счетчика. Берем с собой следующий перечень документов:
- паспорт РФ;
- квитанцию о том, что счета за газ (за прошлый месяц) были оплачены;
- удостоверение о праве собственности на квартиру (как вариант – подойдет и договор об аренде).
Если у жилплощади имеется сразу несколько владельцев, то каждый из них вправе написать подобного рода заявление. Сотрудник, который принял заявление, сообщает, когда к нам придется специалист для проведения предварительных замеров.
Этап 3. Тщательно продумываем место, в котором будет устанавливаться устройство. Не забываем при этом, что счетчик должен располагаться не далее чем в 0,8 метра от потребляющего прибора (газовой колонки, плитки). Высота установки также нормируется – это как минимум 1,2 метра. Каких-то других требований нет, поэтому ориентируемся больше на удобство эксплуатации. Порой специалисты, производящие замеры, сами определяют место и говорят, мол, тут и будет установлен прибор. Но это лишь его личное мнение, которое, разумеется, может не совпадать с нашим. Помните: мы имеем право самостоятельно выбрать место монтажа, но так, чтобы не были нарушены ключевые правила.
Безусловно, чем большей будет длина трубопровода до устройства и после него, тем большую сумму придется отдать за установку и расходные материалы. Хотя все это можно обсудить непосредственно с мастером, когда тот придет для замеров.
Этап 4. В назначенный день снова приходим в газовую службу, оплачиваем стоимость проекта, а также установочных работ. Обсуждаем с мастером дату и время, когда к нам приедут ремонтные сотрудники фирмы. Все, остальное должны делать исключительно профессионалы.
Обратите внимание! При желании можно самостоятельно приобрести счетчик, если, допустим, мы узнали, что он стоит дешевле, чем у газовой службы. Но в таком случае необходимо предварительно выяснить, какими параметрами должно обладать это устройство

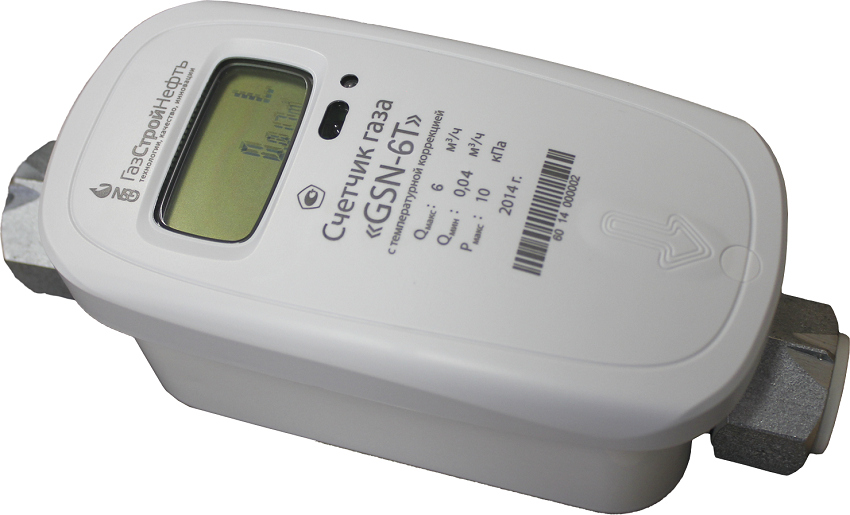

«Гранд» — заслуженное первое место
Компактные газовые счетчики «Гранд» — единственная российская линейка столь популярных электронных газовых приборов. Счетчики газа бытовые, коммунальные представлены целой линейкой, начиная от модели «Гранд-1,6», наиболее востребованной среди населения, и заканчивая более сложным устройством «Гранд 25Т». В этот счетчик встроен механизм термокоррекции, прибор рассчитан на потребление 25 кубометров в час.
Высокие технологии создания счетчиков позволяют электронно учитывать потребляемый газ, все показатели выведены на девятиразрядном жидкокристаллическом дисплее, который расположен на лицевой стороне. Также конструкция предусматривает импульсный выход, что позволяет подключить систему телеметрии и передавать данные на пульт диспетчера.
«Гранд» — самый компактный из своих собратьев. Традиционные размеры, закругленная форма позволяют гармонично и незаметно вписать прибор в интерьер любого жилого помещения. Счетчики газа «Гранд» удобно монтировать в любом положении — как в вертикальном, так и в горизонтальном. Это дает возможность установить прибор в любом месте. Цены на счетчики вполне демократичны. В среднем по России прибор стоит около двух тысяч рублей. Это намного меньше, если сравнивать с другими электронными счетчиками. При установке не требуются лишние затраты на сварку. В комплект прибора входит все необходимое оборудование для полной установки и ввода в эксплуатацию счетчика.
Замена счетчика
Если в результате очередной поверки счетчик признается непригодным, потребитель получает «Извещение о непригодности прибора учета». Устройство может быть отремонтировано исполнителем работ, кроме случаев, когда он не подлежит ремонту. В этом случае прибор учета не допускается к эксплуатации. Потребитель покупает новый счетчик, чтобы установить его в описанном выше порядке.
Тем, кого интересует, за чей счет замена, поясняем: повторную установку тоже оплачивает потребитель. К тому же абонент оплачивает не только стоимость счетчика и монтажные работы, но и повторную опломбировку. Стоимость установки пломбы составляет около 400 рублей.
Проблемы с умными счетчиками воды
В зависимости от модели и стоимости современного устройства, могут появляться те или иные проблемы. Например, основной из них является то, что все электронные счетчики должны подключаться к общему прибору, установленному в доме. Если каждый из жителей установит счетчик другой модели, (более дорогой или, наоборот, дешевый), то возможно расхождение показаний. Чтобы решить эту проблему многие компании-застройщики устанавливают в каждой квартире приборы учета одной модели. Их сразу подключают к общедомовому устройству.
Бывает так, что показания на общем счетчике отличаются от тех, которые установлены в квартире. Например, общие показания в несколько раз превышают индивидуальные. Поэтому управляющим компаниям домов рекомендовано оснащать дома одинаковыми приборами учета от одного производителя.
Основной проблемой установки станет сбор подписей всех жильцов дома. Ведь на первом этапе обязательно будут несогласные с этой идеей. К тому же, замена старых водомеров обойдется достаточно дорого. Новые приборы пока еще не стали дешевым удовольствием. За их покупку и установку придется платить самим жильцам.
В некоторых домах счетчики с интеллектом устанавливают обслуживающие компании. Затем они получают оплату за это в рассрочку, добавляя в платежные документы определенные суммы с каждой квартиры.
Что говорит правительство?
На заседании правительства РФ 4 декабря, вице-премьер Дмитрий Козак затронул вопрос о введении «умных счетчиков» для населения, которое пользуется центральным газоснабжением. Министерству экономики и ФАС, было дано задание, подготовить предложения по данному вопросу. Как сообщают некоторые СМИ, данная тема на заседании особо не обсуждалась, однако в итоговый протокол попала. Кроме этого, некоторые парламентарии говорят, что идея внедрения новых электронных измерительных приборов находится только в начальной стадии.
По информации из «Газпрома», на начало 2018 года, газификация страны составила более чем 68 % от общего населения. Газ поступает более чем в 25 миллионов домов и квартир, а объем поставленного топлива составил 54 миллиарда кубометров. Также было пояснено, что умные счетчики планируется устанавливать в частные дома и квартиры, так как предприятия уже пользуются ими.
Хочу напомнить, что Минэнерго еще в ноябре прошлого года вынесло на рассмотрение законопроект о внедрении интеллектуальных систем учета потребляемого газа. Данный проект был принят в первом чтении, и ждет рассмотрения во втором и в третьем. Одним из важных факторов спровоцировавших такое новшество, стала невозможность обычных граждан вмешиваться в работу прибора. На нем отсутствует дисплей и не понятно, какое количество газа было получено. Таким образом, рядовой потребитель не сможет экономить и снимать показания самостоятельно не потребуется.
