Чугунные батареи – все от выбора до установки

Классификация отопительных приборов

В зависимости от материала, использованного для изготовления, радиаторы отопления могут быть:

• стальные;
• алюминиевые;
• биметаллические;
• чугунные.

Каждый из этих типов радиаторов имеет свои достоинства и недостатки, поэтому необходимо более подробно изучить их технические характеристики.

Чугунные батареи – отопительные приборы, проверенные временем

Основными достоинствами этих приборов является высокая инертность и достаточно неплохая теплоотдача. Чугунные батареи долго нагреваются и также долго способны отдавать накопленное тепло. Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

Недостатков у этих приборов достаточно много, среди которых наиболее серьезными являются:

• большая разница между проходным сечением стояков и батарей, вследствие чего теплоноситель по радиаторам движется медленно, что приводит к их быстрому загрязнению;
• низкое сопротивление гидроударам, рабочее давление 9 кг/см2;
• большой вес;
• требовательность к регулярному уходу.

Алюминиевые радиаторы

Батареи из алюминиевых сплавов имеют массу достоинств. Они привлекательны, нетребовательны к регулярному уходу, лишены хрупкости, вследствие чего лучше противостоят гидроударам, чем их чугунные аналоги. Рабочее давление варьируется в зависимости от модели и может быть от 12 до 16 кг/см2. Еще одним неоспоримым достоинством алюминиевых батарей является проходное сечение, которое меньше или равно внутреннему диаметру стояков. Благодаря этому, теплоноситель движется внутри секций с большой скоростью, что делает практически невозможным отложение грязи внутри устройства.

Многие считают, что небольшое сечение радиаторов ведет к низкой теплоотдаче. Это утверждение неверно, так как теплоотдача алюминия выше, чем, к примеру, у чугуна, а малое сечение в батареях с лихвой компенсируется площадью оребрения радиатора. Согласно таблице, представленной ниже, теплоотдача алюминиевых радиаторов зависит от модели и может составлять от 138 до 210 Вт.

Но, несмотря на все достоинства, большинство специалистов не рекомендуют их для установки в квартиры, так как алюминиевые батареи могут не выдержать резких скачков давления при тестировании центрального отопления. Еще одним недостатком алюминиевых батарей является быстрое разрушение материала при использовании в паре с ним других металлов. Например, подключение к стоякам радиатора через латунные или медные сгоны может привести к окислению их внутренней поверхности.

Биметаллические отопительные приборы

Эти батареи лишены недостатков их чугунных и алюминиевых «конкурентов». Конструктивной особенностью таких радиаторов является наличие стального сердечника в алюминиевом оребрении радиатора. В результате такого «слияния» устройство может выдерживать колоссальное давление 16-100 кг/см2.

Проходное сечение устройства, как правило, меньше, чем у стояков, поэтому биметаллические радиаторы практически не загрязняются.

Несмотря на сплошные достоинства, у этого изделия есть существенный недостаток – его высокая стоимость.

Стальные радиаторы

Стальные батареи прекрасно подходят для обогрева помещений, запитанных от автономной системы теплоснабжения. Тем не менее, такие радиаторы не лучший выбор для центрального отопления, так как могут не выдержать давления. Они достаточно легкие и устойчивые к коррозии, с высокой инерционностью и неплохими показателями теплоотдачи. Проходное сечение у них чаще всего меньше, чем у стандартных стояков, поэтому забиваются они крайне редко.

Среди недостатков можно выделить довольно низкое рабочее давления 6-8 кг/см2 и сопротивляемость гидроударам, до 13 кг/см2. Показатель теплоотдачи, у стальных батарей составляет 150 Вт на одну секцию.

В таблице представлены средние показатели теплоотдачи и рабочего давления для радиаторов отопления.

Биметаллические радиаторы, какие лучше

Биметаллические радиаторы на российском рынке полностью сертифицированы, однако различаются они не только фирмой и страной производителем, есть небольшие, но очень важные нюансы, на которые стоит обратить внимание при покупке. Цена – один из важнейших аспектов, на которые обращают внимание потребители. Но прежде чем судить о качестве товара по его цене, следует разобраться, из чего складывается стоимость радиатора

Но прежде чем судить о качестве товара по его цене, следует разобраться, из чего складывается стоимость радиатора

Цена – один из важнейших аспектов, на которые обращают внимание потребители. Но прежде чем судить о качестве товара по его цене, следует разобраться, из чего складывается стоимость радиатора. Самые недорогие радиаторы из биметалла представлены производителями из Китая и России

Цена одной секции не превышает четырехсот рублей. Низкая стоимость обусловлена упрощенной конструкцией, экономией материала при производстве товара. Рабочее давление таких радиаторов чуть ниже аналогов, производимых другими странами, а внешний вид не совершенен

Самые недорогие радиаторы из биметалла представлены производителями из Китая и России. Цена одной секции не превышает четырехсот рублей. Низкая стоимость обусловлена упрощенной конструкцией, экономией материала при производстве товара. Рабочее давление таких радиаторов чуть ниже аналогов, производимых другими странами, а внешний вид не совершенен.

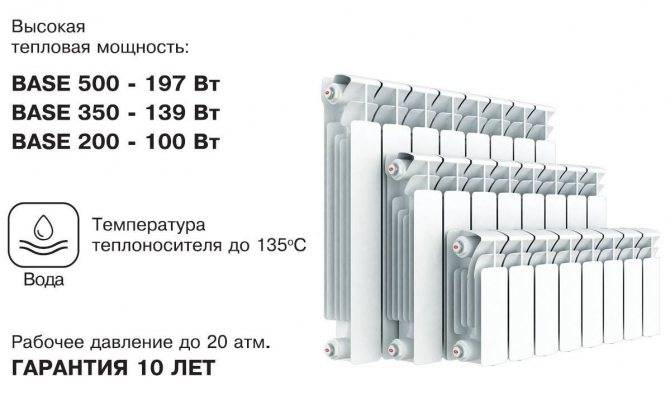

Если сравнивать биметаллические радиаторы из ценовой категории от 400 до 600 рублей за каждую секцию, то мы встретим двух производителей из Италии (Global, Sira) и еще один бренд из России – RIFAR. Радиаторы этих фирм выглядят более эстетично и привлекательно с покрытием снежно-белого или кремового оттенков. Некоторые модели оснащены воздухоотводчиком или термостатом. Различны способы монтажа и некоторые нюансы производства (межцентровое расстояние, комплектация и т.п.), несущественно влияющие на производительность (мощность) и надежность радиаторов. Но все они успели зарекомендовать себя с положительной стороны у довольных потребителей.

В особой серии RIFAR MONOLIT представлены модели радиаторов, специально разработанных для эксплуатации при рабочем давлении до ста атмосфер. При необходимости подобрать радиатор не прямой, а закругленной формы, следует оценить качество и дизайн серии RIFAR FLEX. А если ваш выбор пал на радиаторы с сердечником из меди, имеющим повышенную устойчивость к коррозии, то модели таких отопительных приборов представлены у фирмы PILIGRIM .

• Выбираем какие батареи лучше ставить в квартире
• Установка батарей отопления своими руками
• Расчет количества секций радиаторов отопления
• Система отопления — Ленинградка установка,монтаж

Лучшие биметаллические радиаторы с межосевым расстоянием 500 мм

Выбор отопительного оборудования с межосевым расстоянием 500 мм для составления рейтинга не случаен. Подавляющее большинство современных жилых помещений имеют достаточно большие оконные проемы, а расстояние между подоконником и полом составляет, как правило, не менее 60 см. Поэтому, биметаллические радиаторы этой квалификации наиболее популярны у народонаселения.

Royal Thermo PianoForte 500

Множество положительных оценок пользователей в адрес этого итальянского радиатора на яндекс.маркет, которые в полной мере подтверждают надежность конструкции, продолжительный срок эксплуатации, оригинальный дизайн, ставит его на первое место рейтинга.

• теплоотдача от 740 Вт до 2590 Вт (в зависимости от количества секций);
• количество секций варьируется от 4 до 14;
• технология Power Shift, увеличивающая теплоотдачу;
• стальные коллекторы рассчитаны на скачки давления в системе до 30 атмосфер;
• устойчив к самым агрессивным теплоносителям;
• возможен настенный и напольный монтаж;
• оригинальный дизайн;
• гарантия от производителя – 10 лет.

достаточно высокая стоимость.

В общем-то, как говорят англичане – мы не настолько богатые люди, чтобы покупать дешевые вещи. Поэтому, в данном случае, цена соответствует качеству. Особенный акцент ставят на наличие технологии Power Shift – наличие дополнительных ребер на вертикальном коллекторе, которые существенно увеличивают теплоотдачу модели. Кроме этого, помимо базовых белого и черного цветов, покупатель может заказать другие тона или палитры RAL.

Rifar Monolit 500

Отечественная разработка, заслуженно занимающая второе место рейтинга по количеству собранных хвалебных рецензий в свою сторону. К особенностям можно отнести одноименную технологию, применяемую в процессе производства – секции соединяются с помощью контактно-стыковой сварки.

• монолитная конструкция, допускающая эксплуатацию в самых жестких условиях;
• теплообмен от 784 Вт до 2744 Вт;
• комплектация секций – от 4 до 14;
• высокая сопротивляемость агрессивным теплоносителям (pH 7 – 9);
• присутствует нижнее подключение;
• гарантия от производителя – 25 лет.

• дороговато для отечественного продукта;
• нет нечетных секций – к примеру, 5 или 7.

Однако в целом радиатор этой модели собирает исключительно положительные отзывы. Мало того, управляющие компании настоятельно его рекомендуют к использованию, благодаря высокой стойкости модели к коррозии и продолжительному гарантированному эксплуатационному сроку.

Global Style Plus 500

Вновь итальянская модель, собравшая существенное количество восхищенных рецензий в свой адрес. Внутренняя часть радиатора изготовлена из легированной стали, а внешняя покрыта алюминиевым сплавом.

• высокая прочность;
• максимальное рабочее давление 35 атмосфер;
• давление опрессовки – 5.25 МПа;
• теплоотдача в диапазоне от 740 Вт до 2590 Вт;
• комплектация – от 4 до 14 секций;
• значение pH (агрессивность теплоносителя) – от 6.5 до 8.5;
• гарантия от производителя – 10 лет.

немного падает теплоотдача при снижении температуры теплоносителя.

Довольные приобретением владельцы осыпают эту модель исключительно позитивными оценками – высокая устойчивость к перепадам давления в системе, наличие силиконовых прокладок между секционными стыками предотвращают протечки, стабильно работает регулировка и так далее.

Sira RS Bimetal 500

Еще один итальянец, по достоинству оцененный отечественным пользователем, о чем красноречиво говорят отзывы.

• высокая прочность – рабочее давление до 40 Бар;
• теплообмен от 804 Вт до 2412 Вт;
• комплектация – от 4 до 12 секций;
• стойкость к теплоносителю выражена в показателе pH – от 7.5 до 8.5;
• гарантия от производителя – 20 лет.

Ну, на то и премиум класс! Помимо удовлетворительных оценок относительно технических характеристик этой модели радиатора, довольные покупкой владельцы отмечаю уникальный дизайн – плавные, изогнутые формы, полное отсутствие острых углов.

Fondital Alustal 500/100

Так же итальянское чудо инженерной мысли, завоевавшее одобрение российских пользователей, что отразилось на количестве позитивных отзывов.

• теплообмен от 191 Вт до 2674 Вт;
• комплектация от 1 до 14 секций;
• высокая прочность – рабочее давление до 40 Бар;
• не страшны самые агрессивные теплоносители (pH 7 – 10);
• гарантия от производителя – 20 лет.

В общем-то, незначительный минус, обусловленный тем, что эта модель представляет собой сплошную водяную камеру. Зато, имеется внутренне антикоррозийное покрытие, как отмечают владельцы этого радиатора, и схема ходов, которая предотвращает завоздушивание системы.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Общие положения и алгоритм теплового расчета нагревательных приборов

Расчет нагревательных приборов проводится после гидравлического расчета трубопроводов системы отопления по следующей методике. Требуемая теплоотдача нагревательного прибора определяется по формуле:

, (3.1)

где — теплопотери помещения, Вт; при установке в помещении нескольких нагревательных приборов теплопотери помещения распределяются между приборами поровну;

— полезная теплоотдача трубопроводов отопления, Вт; определяется по формуле:

, (3.2)

где — удельная теплоотдача 1 м открыто проложенных вертикальных /горизонтальных/ трубопроводов, Вт/м; принимается по данным табл. 3 приложения 9 в зависимости от разности температур между трубопроводом и воздухом;

— суммарная протяженность вертикальных /горизонтальных/ трубопроводов в помещении, м.

Фактическая теплоотдача нагревательного прибора:

, (3.4)

где — номинальный тепловой поток нагревательного прибора (одной секции), Вт. Принимается по данным табл. 1 приложения 9;

— температурный напор, равный разности полусуммы температур теплоносителя на входе и выходе нагревательного прибора и температуры воздуха помещения:

, °С; (3.5)

где — расход теплоносителя через нагревательный прибор, кг/с;

— эмпирические коэффициенты. Значения параметров в зависимости от типа нагревательных приборов, расхода теплоносителя и схемы его движения приводят в табл. 2 приложения 9;

— поправочный коэффициента способ установки прибора; принимается по данным табл. 5 приложения 9.

Средняя температура воды в нагревательном приборе однотрубной системы отопления в общем случае определяется выражением:

, (3.6)

где — температура воды в горячей магистрали, °C;

— остывание воды в подающей магистрали, °C;

— поправочные коэффициенты, принимаемые по табл. 4 и табл. 7 приложения 9;

— сумма теплопотерь помещений, расположенных до рассматриваемого помещения, считая по ходу движения воды в стояке, Вт;

— расход воды в стояке, кг/с /определяется на стадии гидравлического расчета системы отопления/;

— теплоемкость воды, равная 4187 Дж/(кгград);

— коэффициент затекания воды в нагревательный прибор. Принимается по табл. 8 приложения 9.

Расход теплоносителя через нагревательный прибор определяется по формуле:

, (3.7)

Остывание воды в подающей магистрали находится по приближенной зависимости:

, (3.8)

где — протяженность магистрали от индивидуального теплового пункта до расчетного стояка, м.

Фактическая теплоотдача нагревательного прибора должна быть не менее требуемой теплоотдачи , то есть . Допускается обратное соотношение , если невязка не превышает 5%.

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T =100 Вт/м 2 * A *B * C * D * E * F * G * S ,

• где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
• S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в большее подробном изучении. Так, коэффициент А учитывает особенности остекления помещения .

Особенности остекления помещения

• 1,27 для комнат, окна которых остеклены просто двумя стеклами;
• 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
• 0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения .

Особенности утепления стен помещения

• если утепление низкоэффективное. коэффициент принимается равным 1,27;
• при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором). используется коэффициент равный 1,0;
• при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

Соотношение суммарной площади оконных проемов и поверхности пола в комнате

Зависимость выглядит так:

• при соотношении равном 50% коэффициент С принимается как 1,2;
• если соотношение составляет 40%, используют коэффициент равный 1,1;
• при соотношении равном 30% значение коэффициента уменьшают до 1,0;
• в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года .

Распределение тепла в комнате при использовании радиаторов

Зависимость выглядит так:

• если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
• при температуре до -25 градусов используется значение 1,3;
• если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
• жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
• если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Количество внешних стен

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенно й комнаты. Зависимость такова:

• если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
• если чердак отапливаемый – 0,9;
• если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

• в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
• если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
• при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
• комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
• при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Калькулятор расчета радиатора отопления

Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:

Советы по энергосбережению

Как правильно рассчитать реальную теплоотдачу батарей

Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Зачастую можно услышать такие суждения: мощность алюминиевых радиаторов самая высокая, ведь общеизвестно, что теплоотдача меди и алюминия – самая лучшая среди других металлов. У меди и алюминия наилучшая теплопроводность, это верно, но передача тепла зависит от многих факторов, о коих будет сказано далее.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (t подачи + t обратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:

Для справки. В документации на изделия от разных фирм данный параметр может обозначаться по-разному: dt, Δt или DT, а иногда просто пишется «при разнице температур 70 °С».

Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:

Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.

Порядок расчета

Получается, что реальная мощность батареи отопления гораздо ниже заявленной в паспорте, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к начальной величине тепловой мощности нагревателя. Ниже представлена таблица, где прописаны значения коэффициентов, на которые надо умножить паспортную теплоотдачу радиатора в зависимости от величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

1. Определить, какая должна быть температура в доме и воды в системе.
2. Подставить эти значения в формулу и рассчитать свою реальную Δt.
3. Найти в таблице соответствующий ей коэффициент.
4. Умножить на него паспортную величину теплоотдачи радиатора.
5. Подсчитать число отопительных приборов, нужное для обогрева комнаты.

Для приведенного выше примера тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. Стало быть, для обогрева помещения площадью 10 м2 понадобится 1 тыс. Вт теплоты или 1000/96 = 10.4 = 11 секций (округление идет всегда в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что для разных приборов от некоторых фирм – производителей дается мощность радиатора при Δt = 50 °С. Тогда пользоваться этим способом нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Для справки. Многие производители указывают значения теплоотдачи при таких условиях: t подачи = 90 °С, t обратки = 70 °С, t воздуха = 20 °С, что соответствует Δt = 50 °С.

Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

• Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
• Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
• Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
• Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
• Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

• Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
• Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
• Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер. Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.
