К чему могут привести пробки в контуре
Важность воздухоотводов нельзя переоценить. Пробки в контуре могут приводить к разным процессам:
- нарушение циркуляции;
- скачки давления;
- снижение КПД обогревательного оборудования;
- коррозия металла.
Автономный отводчик воздуха
Установка воздухоотводчика в системе отопления предотвращает образованию пробок и карманов. Наталкиваясь на них, теплоноситель останавливается. Иногда пробки отсекают от контура целые отрезки с радиаторами. При этом давление в системе возрастает. Когда оно доходит до критического уровня происходит аварийный выброс теплоносителя. Это, в свою очередь, приводит к падению давления. При этом есть много случаев, когда воздух собирался в батареях, контур продолжал работать, только половина радиатора становится холодной. Это существенно снижает КПД отопления и несколько увеличивает расходы на его эксплуатацию.
Для открытых систем одной из серьезнейших угроз является ржавчина. При этом вопрос о том, как удалить воздух из системы отопления встает только на этапе проектирования. Такие контуры собираются под наклоном из труб с большим диаметром, соответственно воды в системе много. Учитывая тот факт, что теплоноситель контактирует с воздухом и вовлекает его в циркуляцию, уровень кислорода в трубах более чем достаточный. Так как чтобы сбросить воздух из системы отопления нужно продолжительное время, кислород интенсивно вступает в реакцию с металлом. Результатом взаимодействия является образование коррозии на внутренних стенках труб. Ржавчина порой так съедает бак, что приходится его менять.
Прямые последствия пробок в контуре влекут за собой косвенные, которые не менее опасны:
Происходит в случае, если кран для спуска воздуха из системы отопления и все датчики исправны, и работают правильно. Вследствие повышения давления происходит аварийный выброс теплоносителя, что приводит к уменьшению его количества в контуре. После остывания, жидкости в системе будет не хватать, давление резко снизится. Если оно не будет соответствовать тому минимуму, который нужен для включения котла, соответственно нагреватель не включится. И с этого момента зимой начинается отсчет времени, когда трубы разморозятся. Зависит от того насколько утеплен дом. Бывает, что это происходит всего за три часа. В этом случае дома с работы ждет неприятная новость;
Это происходит, если случается сбой в работе клапана для стравливания воздуха из отопительной системы, или контролирующего температуру оборудования. Маловероятная ситуация, хотя возможная. Результаты такого весьма плачевны. В лучшем случае ремонт или замена котла, в худшем – получение травм;
разрыв контура и выброс фонтана горячей воды.
Очень вероятная ситуация, стыки могут быть недостаточно затянуты. При возрастании давления они не выдерживают и дают трещину. При этом из трубы льется горячий теплоноситель, фонтаном. Мало того, что контур ремонтировать надо, так еще и соседям потолок делать, так как залили вы его порядком. Вот какую цепочку может вызвать простое завоздушивание системы.
Принцип работы расширительного бака
Для организации эффективного отопления требуется, чтобы система была заполнена теплоносителем. При нагреве жидкости до высокой температуры ее объем увеличивается, и ее излишки сбрасываются в расширительный бак. В разных отопительных системах требования, предъявляемые к нему, отличаются. Например, при естественном движении теплоносителя в качестве расширительного бачка достаточно установить металлическую емкость нужного размера.
В систему с принудительной циркуляцией включают герметичный бак заводского изготовления. Он представляет собой емкость, разделенную на две части эластичной мембраной. Она изготавливается из специальной резины, которая должна быть достаточно прочной. Одна часть бака заполнена воздухом или водой, другая предназначена для попадания излишек жидкости.
Обратите внимание! Если в отопительную систему не включен расширительный бак, то при нагревании вода увеличится и может просто разорвать трубопровод или котел. Расширительные емкости отличаются по объему. При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя
Желательно покупать емкость с небольшим запасом
При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом
Расширительные емкости отличаются по объему. При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом.
Какие задачи выполняет расширительный бак?
Расширительный бак в закрытой системе отопления выполняет две важные функции:
- Компенсирует тепловое расширение теплоносителя. При увеличении температуры на каждые 100°C объем воды увеличивается на 4,5%. Давление жидкости в системе возрастает и давит на стенки труб и радиаторов. Если газовый котел не оборудован расширительным баком или одной емкости недостаточно, то данный элемент устанавливают на «обратку» устройства.
- Смягчает гидроудары в отопительной системе, которые могут появиться из-за скопившихся воздушных масс или перекрытия арматуры.
Из этого видно, что без расширительного бака отопительная система просто не сможет правильно работать.
Устройство и принцип действия
Корпус бачка имеет круглую, овальную или прямоугольную форму. Изготавливается из легированной или нержавеющей стали. Для предотвращения коррозии окрашивается в красный цвет. Окрашенные в голубой цвет бачки используются для водоснабжения.
Бачок в разрезе
Важно. Окрашенные в разный цвет расширители не являются взаимозаменяемыми
Емкости голубого цвета используются при давлении до 10 бар и температуре до +70 градусов. Бачки красного цвета рассчитаны на давление до 4 бар и температуру до +120 градусов.
По конструктивным особенностям баки выпускаются:
- с использованием сменной груши;
- с мембраной;
- без разделения жидкости и газа.
Модели, собранные по первому варианту, имеют корпус, внутри которого располагается резиновая груша. Устье ее закреплено на корпусе с помощью муфты и болтов. При необходимости грушу можно поменять. Муфта снабжена резьбовым соединением, это позволяет установить бак на штуцер трубопровода. Между грушей и корпусом закачивается воздух под небольшим давлением. На противоположном конце бачка расположен перепускной клапан с ниппелем, через него можно закачивать газ или, при необходимости, выпускать его.
Работает это устройство следующим образом. После установки всех необходимых арматур воду накачивают в трубопровод. Заливной кран устанавливается на обратной трубе в самой ее нижней точке. Это делается для того, чтобы воздух, находящийся в системе, мог беспрепятственно подниматься и выходить через выходной кран, который, напротив, устанавливается в самой верхней точке подающей трубы.
В расширителе груша под давлением воздуха находится в сжатом состоянии. По мере поступления воды она наполняется, распрямляется и сдавливает находящийся в корпусе воздух. Заполнение бака происходит до тех пор, пока давление воды не сравняется с давлением воздуха. Если закачка системы продолжится, давление превысит максимальное, и сработает аварийный клапан.
После того как котел начинает работать, вода нагревается и начинает расширяться. Давление в системе увеличивается, жидкость начинает поступать в грушу расширителя, еще больше сжимая воздух. После того как давление воды и воздуха в бачке придет в равновесие, поступление жидкости прекратится.
Когда котел перестает работать, вода начинает остывать, ее объем уменьшается, также уменьшается давление. Газ, находящийся в бачке, выталкивает избыток воды обратно в систему, сжимая грушу, пока давление снова не сравняется. Если давление в системе превысит максимально допустимое, на баке откроется аварийный клапан и выпустит лишнюю воду, благодаря чему давление понизится.
Во втором варианте мембрана разделяет емкость на две половины, с одной стороны закачивается воздух, с другой — подается вода. Работает таким же образом, как и первый вариант. Корпус неразборный, мембрану поменять не удастся.
Выравнивание давления
В третьем варианте между газом и жидкостью нет разделения, поэтому частично воздух смешивается с водой. Во время эксплуатации периодически газ подкачивается. Такая конструкция более надежная, так как нет резиновых деталей, которые со временем прорываются.
Правила обслуживания гидробака
Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.
Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.
Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.
В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.
Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.
Предназначение
- Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
- Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.
Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.
- Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
- Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.
Как различать
На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.
На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:
- Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
- расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.
Как работают схемы аккумуляции воды
Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.
При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.
Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.
Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.
Почему поднимается давление в котле отопления
Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.
Воздушная пробка в системе
Тепловизор показывает пробку
При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.
К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.
Возникновение воздушных пробок может произойти в силу ряда причин:
- неисправность оборудования;
- запуск системы произведен с нарушениями;
- отказ автоматики;
- образование трещин в корпусе теплообменника.
Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.
К указанным поломкам могут привести следующие действия:
- заполнение контура ГВС осуществляется из верхней точки;
- при запуске производится ускоренное заполнение системы водой;
- перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
- не произведен спуск воздуха из радиаторов после ремонта;
- вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.
Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки
Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы
Неисправности расширительного бачка
Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.
Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.
Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.
Другие причины повышения давления
В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.
- Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
- Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
- Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.
Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.
Причины снижения давления в расширительном баке
Когда настенная расширительная емкость заполнена верно, то стрелка манометра движется плавно без каких-то скачков. Если неправильно подкачивать, лишний воздух станет вытеснять избытки горячей воды из водяного сектора, тем самым увеличивая давление в отопительной сети.
Напротив, низкие показатели в воздушном отсеке, приведут к тому, что теплоноситель просто выгнет мембрану и наполнит весь объем. В результате при росте температуры воды в сети сработает сбросной защитный клапан.
Другие способы устранения неполадок
Проверка параметров в расширителе включена в перечень ежегодного техобслуживания котла. Когда в процессе испытания через дренажный вентиль идет воздух, а стрелка манометра в газовом секторе снизилась до атмосферного, значит, в баке пробита мембрана и её нужно поменять.
Склеиваться мембрану не рекомендуют, поскольку она работает циклично на растяжение/сжатие, что вызовет повторное разрушение склеенного соединения, причем в самый неподходящий для котла момент.
Допустимые неполадки расширительного бачка:
- Стрелка на манометре в отопительной системе сильно колеблется и имеет высокое значение даже при низкой температуре теплоносителя из-за отсутствия воздуха в полости — необходима подкачка воздухом расширителя.
- Повреждена мембрана — необходима замена на оригинальную в сервисном центре.
- Поврежден корпус, выполняют восстановление целостности в сервисном центре.
- Пропускает ниппель воздушного сектора –требуется продуть, и подкачать сосуд воздухом.
- Малый объем расширителя — нужно выполнить новый расчет и заменить устройство на новую модификацию.
- Утечка теплоносителя из воздушника из-за повреждения мембраны — необходима замена на оригинальную в сервисном центре.
- Давление теплоносителя низкое, он не поступает в верхнюю точку сети, из-за отсутствия воздуха (азота) в расширителе — потребуется заполнить воздухом установку.
Таким образом, подведя итог, нужно отметить, что требованиями эксплуатации тепловых сетей для компенсации температурного расширения теплоносителя в системах, как закрытого, так и открытого типа положено выполнять компенсацию температурного расширения сетевой воды с применением расширительных баков.
Их предварительно рассчитываются под технические характеристики внутридомовой системы отопления. В процессе эксплуатации такие устройства должны периодически обслуживаться и заполняться рабочим агентом: воздухом или азотом.
Одноконтурный или двухконтурный газовый котел – это оборудование, которое делает нашу жизнь в доме или квартире комфортнее. Производители сейчас выпускают огромный ассортимент газовых приборов, отличающихся мощностью, функциональностью, а также способом монтажа. Однако даже самые дорогие и надежные модели могут выйти из строя. Согласитесь, не очень приятно остаться в зимний вечер без тепла и горячей воды.
Проанализировав возможные причины поломок газового оборудования, мы пришли к выводу – чаще всего сбои в работе происходят из-за того, что неправильно настроено давление в расширительном бачке газового котла или водонагревателя. В статье разберемся для чего нужен расширительный бак, как самостоятельно накачать в него воздух и настроить оптимальное давление.
Как правильно поставить бак
При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:
- Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
- Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
- Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
- Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:
Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.
Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.
В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.
Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:
- Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
- При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
- Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
- Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.
Преимущества от циркуляционного насоса
Включение в состав отопительной системы такого прибора имеет следующие плюсы:
- В роли теплоносителя допускается использовать как воду, так и антифриз. При этом гарантировано не произойдёт промерзания всей системы.
- Благодаря тому, что циркулирующая жидкость перемещается с увеличенной скоростью, она не успевает остыть. При этом водогрейный котёл будет работать в среднем щадящем режиме.
- Такая отопительная система не перестаёт функционировать и в межсезонный период, когда снижается температурный режим теплоносителя. Фото 1. Циркуляционный насос модели UPS 25-60, материал — чугун, , Дания.
- Протяжённость отопительного контура определяется исключительно параметром мощности циркуляционного насоса и техническими характеристиками дополнительных приборов системы.
- Соединение радиаторов производится как по однотрубной, так и по двухтрубной схеме.
Причины падения давления
Если вы обнаружили, что в газовом котле низкое давление, причин может быть две:
- Вышел из строя теплообменник.
- В отопительном контуре есть утечки.
Любые неполадки в отопительном котле должны быть определены и устранены в сжатые сроки. Падение давления может провоцировать производственный брак, дефекты в расширительном баке, засорение теплообменника, наличие трещин или большой износ. В любом случае, все неполадки следует исправить.
Не менее часто давление в системе падает из-за наличия утечек. В частности, они могут возникать в местах некачественной пайки пластиковых или стальных труб, на стыках с радиаторами, на отрезках с большим износом трубы, а также при наличии трещин резиновой прокладки в расширительном баке, что приводит к попаданию теплоносителя в воздушную камеру.
Установить утечку в резиновой мембране можно, надавив на золотник, по которому в камеру попадает воздух. Если из него капает вода – причина падения давления найдена.
Несколько сложнее установить течи в трубопроводах, если они проходят в стене или под полом. Прежде всего, проводят диагностику видимых отрезков контура, осматривают состояние пола на предмет обнаружения пятен от высохшей воды. Солевые отложения и признаки ржавчины на стыках также могут свидетельствовать о разгерметизации системы.
В некоторых системах есть возможность поочередного отключения отдельных отрезков контура, чтобы легче было выявить утечку.
Если визуальная диагностика состояния закрытого трубопровода не дала результата, выполняют опрессовку. Этим занимаются профессионалы, имеющие опыт и оборудование. Предварительно из контура необходимо слить теплоноситель, изолировав после этого батареи и котел. Затем в контур нагнетают воздух, доводя давление в системе до значения на 20 % выше рабочего. Спустя несколько часов повторно проверяют уровень давления. В случае его падения приступают к поиску утечки. При этом на видимых отрезках трубопровода стыки смазывают мыльным раствором. Там, где мыло начинает пузыриться и шипеть, герметичность контура нарушена.
Далее дефектный шов либо уплотняют, либо производят замену отрезка трубы.
Возможные проблемы
Не всегда удается закачать расширительный бачок до нужного числа атмосфер. Строго следящие за исправностью техники люди редко сталкиваются, конечно, с проблемами
Но неосторожность или безответственный подход могут преподнести ряд неприятностей. Нередко давление планомерно понижается, и после ряда подпиток котла бак выходит из строя. Даже до того доходит, что мембрана от прижатия к стенке деформируется золотником
Даже до того доходит, что мембрана от прижатия к стенке деформируется золотником.
Ремонт в таком случае невозможен, расширитель получится только заменить полностью. Бывает и иначе: давление в отопительном контуре на максимально допустимом уровне, а бачок не обслуживался и остался без напора. Как только система обогрева остановится и начнет остывать, жидкость сожмется, изменение давления будет скорректировать невозможно. В результате котел попадает в «аварию». Проблемы такого рода могут быть спровоцированы длительным использованием нагревателя для горячего водоснабжения или перебоями в электросети.
Еще один вероятный сценарий — приходится систематически и без выраженных причин подавать новую воду. К примеру, работает контур горячего водоснабжения, и манометр показывает спад давления, котел прекращает работу. Поскольку тепловое расширение не компенсировано, прогрев теплоносителя приводит к сбросу его избытка предохраняющими клапанами. Если вовремя не заметить этой ситуации, можно столкнуться с серьезными неприятностями. Потому требуется обращать максимум внимания на состояние расширительно бака, регулярно отмерять давление внутри него.
Конструкционные особенности и принцип работы
Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.
Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.
После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.
Устройство и Конструкция Расширительного бака
Закрытый расширительный бак
Устройство расширительного бака — герметичный стальной сосуд, разделённый эластичной водонепроницаемой мембраной на две части. В одной части предусмотрен патрубок для подключения к системе отопления, а вторая часть заполнена газом (обычно азотом). В газовой части предусмотрен ниппель необходимый для создания начального давления.
В мембранных расширительных баках вода не контактирует с воздухом, что существенно снижает её коррозионную активность, а давление в баке и в системе отопления может колебаться в широком диапазоне. Закрытые баки неприхотливы к монтажу, они могут устанавливаться горизонтально или вертикально, иметь плоский или цилиндрический корпус, стоять на ножках или крепиться на стене.
Мембрана может быть сменной или не сменной. Цена расширительных баков со сменной мембраной, выше цены бака такого же объёма но с несъёмной мембраной, за то в случае разрыва мембраны не потребуется замена всего бака. Кроме того, в расширительных баках со сменной мембраной вода не контактирует с внутренней поверхностью бака, что является дополнительной защитой от коррозии.
Бутиловая мембрана применяется в расширительных баках для воды с температурой от -10°C до +100°C и отличается меньшей эластичностью, чем у каучуковой, но большей долговечностью.
EPDM мембрана из этилен пропилена устанавливается при температуре воды от -10°C до +100°C и также, как каучуковая — не исключает диффузию воды.
Каучуковая мембрана применяется как правило в гидроаккумуляторах для воды с температурой от -10°C до +50°C, она эластична и недолговечна, а со временем возможна диффузия воды. Расширительные баки каучуковой мембраной, как правило не комплектуются.
Достоинства мембранных расширительных баков
- Исключает поглощение водой воздуха
- Устанавливается в любом месте системы отопления
- Неприхотлив к монтажу и имеет массу различных конструкций
- Широкий диапазон допустимых давлений в системе отопления
Недостатки мембранных расширительных баков
- Возможен разрыв мембраны
- Необходим предохранительный клапан
- Давление в системе отопления изменяется в зависимости от температуры воды
- Цена мембранных расширительных баков больше чем у открытых емкостей
Мембранные расширительные баки широко применяются в современных системах отопления и практически вытеснили открытые расширительные сосуды.
Открытый расширительный бак
Конструкция расширительного бака открытого типа — стальная ёмкость с люком в верхней части, двумя патрубками в нижней и одним в средней части бака. Две трубки в нижней части необходимы для создания циркуляции воды через бак, а трубка в средней части необходима для контроля уровня воды и выводится через кран в дренаж. Безнапорные расширительные баки применялись в системах водяного отопления с самого начала их существования, устанавливались они на чердаках или лестничных клетках зданий.
Достоинства безнапорных расширительных баков
- Простая конструкция
- Выполняет функцию воздухосборника и воздухоотводчика
- Низкая цена — по сравнению с мембранным расширительным баком
Недостатки открытых расширительных баков
- Обязательная тепловая изоляция
- Монтаж в верхней точке системы отопления
- Соединение тремя трубами с тепловым пунктом
- Насыщение воды кислородом и как следствие высокая коррозионная активность
Выводы и полезное видео по теме
Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.
Легкий способ определения объема расширительного бака:
Инструкция по самостоятельной регулировке уровня давления в расширительном баке:
Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.
Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе
Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла
У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в блоке комментариев – наши эксперты и другие посетители сайта постараются вам помочь.

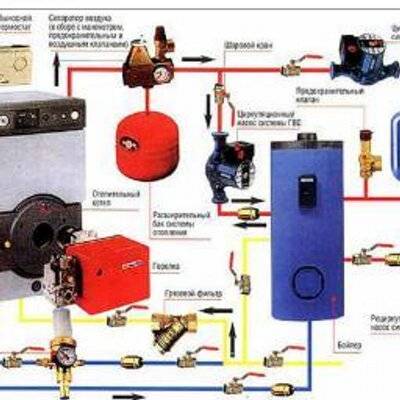

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:
- Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
- За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.
В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.
