Дефлектор на дымоход газового котла: требования к установке и правила монтажа

Для чего необходим колпак на трубу дымохода

Прежде всего дымник устанавливается с целью увеличения тяги посредством расхождения потоков воздуха. Выделяют несколько функций приспособления:

• Оберегает устройство от проникновения воды и снега. При обильных ливнях в конструкции может скапливаться огромное количество осадков, которые при контакте с дымовыми газами образуют кислотные соединения. Колпак на дымоходную трубу в свою очередь защищает устье трубы от попадания нежелательной влаги;
• Предотвращает попадание нежелательных предметов в конструкцию;
• Улучшает тягу. С этой целью продуманы дефлекторы разнообразных вариаций.

Колпак на трубу дымохода – материалы изготовления

Для безотказной функциональности устройства необходимо ответственно подойти к подбору материала для непосредственного производства. Одним из популярнейших материалов является медь, поскольку она долговечна и имеет эстетический внешний вид. Если колпак на трубу дымохода изготовлен из какого-либо другого стройматериала, в таком случае все монтажные элементы должны быть латунными.

Эффектно смотрится флюгарка на дымоходную трубу, сделанная из нержавейки либо оцинковки. Самым популярным является устройство из нержавеющей стали с полимерной обшивкой. Длительность эксплуатации такого приспособления достигает 20 лет. Полимерное покрытие предоставляет возможность подобрать колпак в тон крыше.

Красивые кованые флюгеры станут настоящим украшением кровли

Разнообразие колпаков на дымоход

Тип флюгарки базируется на строении трубы и внешней формы.

Разновидности дымников:

• Общепринятые. Такой тип флюгарки имеет вид шалаша на вершине трубы. Такого рода конструкция может иметь разнообразную конфигурацию;
• Европейские приспособления на дымовые трубы. Ключевой особенностью строения является колпак с закругленной формой. Основной задачей изделия является препятствование формированию конденсата и вентилирование помещения;
• Устройство со многоскатным куполом. Преимущество конструкции заключается в наличии двух скатов. Такого рода изделие способствует максимальному сбережению трубы от попадания осадков;

Дымник со многоскатным колпаком

Флюгер для кирпичного дымохода

• С распахивающей крышкой. Такое строение позволяет быстро произвести все необходимые манипуляции относительно техобслуживания трубы. Ключевым предназначением является габаритное вентилирование;
• С дефлектором. Такая конструкция может дополнительно оснащаться распахивающей крышкой. Обеспечивает непосредственное воздействие на мощь тяги.

Статья по теме:

Как выбрать и купить колпак на дымоход, учитывая его строение?

Выбирая изделие необходимо учитывать непосредственное строение дымохода. Идеальным вариантом является трехслойное устройство из модульных сэндвич-панелей. При наличии такого устройства о защите дымохода от осадков можно не беспокоиться. Поскольку, вся влага, попадающая внутрь конструкции, собирается в сборнике.

Когда речь идет о газовых приспособлениях в таком случае предпочтительней всего сопло. Оптимальным вариантом для твердотопливной системы является дефлектор-флюгер.

Для кирпичных труб в совокупности с твердотопливной системой нет никаких противопоказаний и можно отдать предпочтение любому понравившемуся колпаку.

Схема установки дымоходной системы

Изготовление козырька собственноручно

Чтобы правильно изготовить колпак на дымоходную трубу своими руками, следует использовать чертежи более простых образцов.

Для работы необходимы следующие приспособления и материалы:

• Оцинкованная сталь, медь или нержавейка;
• Ножницы по металлу;
• Плоскогубцы, киянка, тиски.

Поворотные колпаки из оцинкованной стали

Алгоритм выполнения работ:

• Изготовление козырька необходимо начинать с замеров дымохода.
• Формирование схемы на бумаге. Следует учитывать, что приспособление должно одеваться на трубу свободно. Следовательно, к существующим габаритам трубы добавляют зазор около 2-3 мм.

Схема колпака на дымоход

• Готовый чертеж необходимо перенести на стройматериал и вырезать;
• Стороны заготовки по пунктирной линии “а” сгибаются до угла 90 градусов. Затем аналогичную процедуру необходимо произвести с прямыми, помеченными буквой «д». В точках присоединения необходимо сделать 3 сквозных отверстия (шаг 15-20 см) и закрепить конструкцию клепками;

Чертеж фартука-капельника с разметкой

Варианты оформления фартука

Дефлекторы-флюгеры для дымоходов

Конструктивно дымоходный флюгер устроен так, что газы, выходя свободно с подветренной стороны, увеличивают силу тяги в дымоходной трубе. Выполнено устройство из термоустойчивой стали хорошо зарекомендовавшей себя в условиях высоких температур и образования конденсата.

Под изогнутым козырьком флюгарки находится подшипниковый узел, страхующий от возникновения проблем с вращением. К дымовой трубе подшипниковый узел крепят болтами. Зона разрежения создается при проходе воздушного потока через пространство под козырьками.

При монтаже основание устройства надевают на круглый дымоход до упора, а затем закрепляют 3 болтами

Затягивать болты следует с большой осторожностью т.к. можно повредить трубу

Монтаж завершают проверкой вертикальности и вращения корпуса

Минус дымоходных флюгеров в том, что при ветре большой силы они работают нестабильно. Подвижную часть необходимо периодически чистить, смазывать. Внутри устройства часто скапливается влага, а дымовые газы оставляют след в виде отложений.

Сами производители советуют применять свои устройства в случае расположения дымохода в неблагоприятном месте. Оно, собственно, не усиливает тягу, а только защищает дымоход.

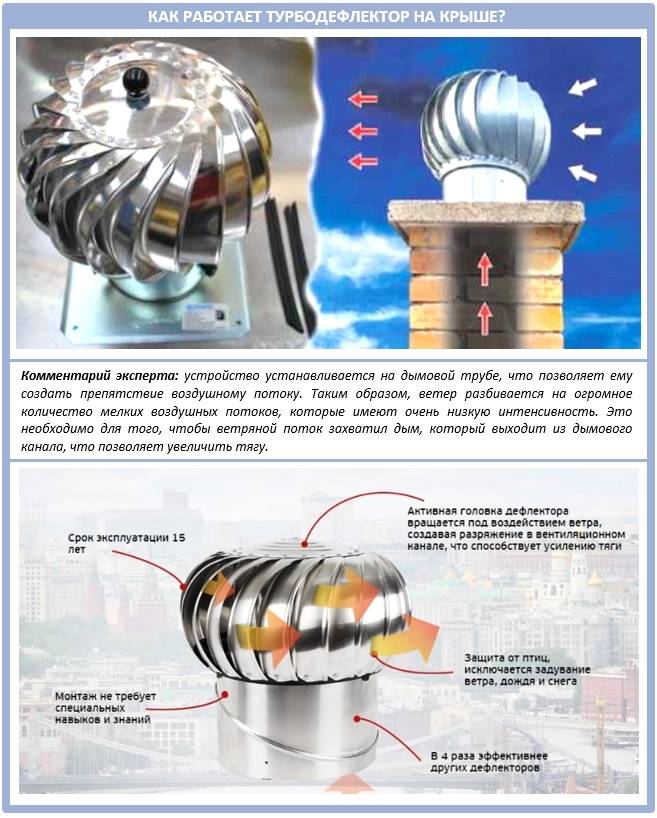

Особенности ротационного дефлектора

Турбодефлектор, ротационный дефлектор, ротационная турбина, Turbovent — все эти названия относятся к одному виду механического устройства для усиления тяги. Оно состоит из статической части, соединенной с дымоходом и активной головки с лопастями в виде шара.

Ротационный дефлектор — единственное устройство, которое не советуют монтировать на дымоходах печей, отапливающихся твердым топливом и каминов на дровах. Turbovent имеет характерную особенность — отводить воздух из трубы даже в тот период, когда отопление не работает.

Движение головки ротационной турбины осуществляется при помощи подшипников. Устройство функционирует автономно и очень эффективно справляется с задачей отвода газов, но в безветренную погоду оно бесполезно

Направление вращения этой насадки не зависит ни от силы, ни от направления ветра. Оно происходит только в одном постоянном направлении, создавая эффект неполного вакуума. В результате этого увеличивается мощность тяги в условиях разрежения воздуха, а риск опрокидывания тяги практически равен 0.

На дымоходах газовых котлов Турбовент отлично справляется со своими функциями и может служить украшением для любого фасада. Если сравнить его с другими видами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основания у ротационного дефлектора может быть круглым, квадратным, плоским квадратным. Размеры головки колеблются в пределах 100 – 680 мм. Срок его эксплуатации — до 15 лет. При всех достоинствах ротационной турбины есть один, но существенный недостаток — в безветрие устройство останавливается. Если в это время будут наблюдаться осадки при температуре ниже 0, то головка может промерзнуть и придется принимать меры для ее запуска.

Монтаж ротационной турбины

Несмотря на относительную сложность конструкции, устанавливать ротационный дефлектор несложно. Устройство имеет небольшой вес, поэтому для монтажа достаточно усилий одного человека и времени около 2 часов. Подходящее место — наивысшая точка крыши. Такое расположение не позволит снегу попасть в трубу, если вокруг нее произойдет скопление осадков.

Для разных моделей ротационных турбин существует одно требование: температура продуктов сгорания над трубой не должна превышать 150-250⁰. Размеры основания нужно точно подогнать под дымоход. Турбированный дефлектор должен соответствовать характеристикам котла, и этот момент необходимо учитывать при выборе устройства.

Какие виды турбодефлекторов предлагает рынок

На рынке присутствуют турбодефлекторы от разных торговых марок. Среди наиболее авторитетных — Турбовент, Турбомакс, Rotowent. Первый производитель выпускает изделия с основанием различной геометрии. Определить их можно по маркировке ТА-315, ТА-355, ТА-500. В ней цифра обозначает диаметр в случае круглого сечения или же размеры прямоугольного основания.

Дефлектор Турбомакс выпускает беларусская компания. Изготавливают устройства из высококачественного материала — нержавеющей стали от европейского поставщика. Rotowent также изготовлен из нержавейки, поставляемой из Польши. Гармонично смотрится на крыше любого типа. Подходит как для дымохода, так и для вентиляционных труб. Выдерживает большую рабочую температуру — около 500⁰.

Популярные виды изделия

Сегодня для отопителя можно подобрать разные типы дефлекторов, поэтому хотелось бы рассмотреть классификацию и особенности каждого вида такого устройства. Дефлекторы бывают разной формы, а именно – плоские, полукруглые,  с крышкой, с двускатной щипцовой крышей.

Установка первого варианта, как правило, осуществляется на зданиях, которые построены в стиле модерн. Если речь идет о типичных современных домах, то чаще всего используются полукруглые модели дефлекторов.

В случае, когда человек проживает в такой местности и при таких условиях, что наблюдаются серьезные осадки на протяжении всего года, а особенно много снега зимой, то лучше всего применять щипцовую крышу дефлектора.

Теперь можно рассмотреть вопрос по поводу того. Из каких материалов чаще всего изготавливают дефлекторы на дымоходную трубу. Как правило, большинство таких устройств, производят из оцинкованного железа или меди.

Хотя в нынешнее время наблюдается тенденция, когда все чаще и чаще можно увидеть образцы, созданные из жаростойкого полимера и покрытые качественной, устойчивой ко многим возможным вредным факторам, эмалью. Если вытяжной канал для котла созданный таким образом, что отсутствует прямой контакт с горячим воздухом, то вполне реально использовать даже колпак из обычного пластика.

На отечественном рынке наиболее популярными и распространенными являются:

• «Дымовой зуб»;
• «Звезда Шенард»;
• Дефлектор шаги, имеющий вращающийся механизм;
• «Устройство Григоровича».

к меню

Установка дефлектора

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Владельцам газового котла установка дефлектора на дымоход нужна обязательно. Для этого всегда можно использоваться помощью профессионалов. Но, можно сделать дефлектор на дымоход своими руками, ведь на самом деле ничего сложного в такой работе нет.  Главное – провести верный расчет, правильно подобрать материалы и потратить немного собственных сил и времени.

В первую очередь нужно определиться с материалом, который планируется использовать. Лучше всего подойдет нержавеющая сталь или железо, а также медь. Данные металлы достаточно стойкие к всевозможным погодным условиям, в частности к осадкам и резким изменениям температуры.

Так выглядят дефлектор на дымоход

Проводя расчет надо помнить, что высота такого устройства должна составлять примерно 1,5 – 1,8 часть от общего внутреннего диаметра трубы, а ширина соответственно около 1,9.

После того, как был проведен расчет, можно приступать непосредственно к монтажу, который состоит из таких этапов:

1. Чертится развертка основных элементов на обычном картоне с помощью маркера или фломастера;
2. Выкройка перемещается на металл, после чего вырезаются нужные детали;
3. Все элементы соединяются между собой. С такой целью можно использовать либо сварку, либо какие-то крепежные детали;
4. Из металла производится специальный кронштейн, который необходим для того чтобы установить на поверхности воздуховода непосредственно сам колпак;
5. В конце собирается колпак.

Теперь остается только собрать дефлектор и установить его на трубу. Сначала монтируется цилиндр, потом диффузор и в конце самая верхняя часть устройства. к меню

Необходимость установки дефлектора дымохода

На функционировании отопительного оборудования отражается то, как в системе циркулирует воздух и устраняется дым. Если эти механизмы не отлажены, то процесс сгорания топлива нарушается, угарный газ проникает в помещение и наносит серьёзный ущерб здоровью.

Случается, что нормализовать работу печи или камина правильные параметры дымовой трубы, то есть сечение, высота и конфигурация не в состоянии. В такой ситуации и прибегают к дефлектору, устанавливаемому на верхнем участке дымоотвода.

На дефлектор возлагается важная миссия — выравнивать или усиливать тягу в отопительном оборудовании. Помощником устройства в этом деле выступает ветер, создающий пространство с разряжённым воздухом и выталкивающий в него продукты сгорания, которые не смогли выйти из дымового канала.

Дефлектору поручены и некоторые другие задачи, способствующие улучшению работы дымоотвода в целом. Приспособление блокирует доступ дождевой воды и снега в отопительное оборудование. Благодаря дефлектору печь функционирует без перебоев даже в ненастный день.

Популярные виды усилителей тяги

В современном исполнении встречаются дефлекторы разных видов, поэтому можно выбрать модель для дома, выполненного в любом архитектурном стиле.

Конструктивно эти устройства отличаются:

• плоским верхом;
• двумя скатами;
• полукруглой крышкой;
• откидным навершием.

Каждое из них отличается определенными достоинствами: открывающаяся крышка на дефлекторе позволяет осуществлять контроль над процессом отвода продуктов сгорания.

Как декоративный элемент для крыши, выполненной в стиле модерн, отлично подойдет плоский верх, лучшая защита от атмосферных воздействий — двускатная мини-крыша. В качестве материала для их изготовления в основном применяют оцинкованный металл, но иногда его покрывают слоем пластика или эмалируют.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Самостоятельная работа

Здесь представлены примеры создания самых популярных моделей: ЦАГИ и Григоровича.

Для сотворения первого устройства основывайтесь на его D и сечении вентиляционного туннеля. Далее представлен общий чертёж данного приспособления:

Здесь:

d – диаметр узкого сектора диффузора,

1,25d – его широкая зона,

1.2d – высота кольца,

d/2 – дистанция от узкого участка до нижней грани кольца,

1.2d + d/2 – совокупная высота диффузора,

2d – диаметр всего кольца,

1,7d – ширина зонта

Для создания устройства используйте лист металла, покрытый цинком. В работе понадобятся:

• ножницы, режущие металл,
• линейка,
• дрель,
• строительный степлер.

На заготовке прочертите эскиз деталей. Для этого рассчитайте один шаблон, применяя формулу p=2πR. Используйте диаметр широкого сектора и умножьте на 3,14. Полученное число делите на 10. Это одно сторона шаблона.

Аналогично рассчитайте узкий участок. Из таблицы берётся высота, затем полученные результаты переносятся на материал. Это 1/10 от всего чертежа.

Шаблоны прикладываются друг к другу, и это повторяется 10 раз. Прорисовываются линии. По краям добавляется по 2 см для стыков.

Далее происходит выкройка для изготовления диффузора дефлектора ЦАГИ. Действуйте ножницами строго по линиям. Также понадобятся расчёты некоторых параметров

• Длина всей заготовки. Учитывая, что пара диаметров воздушного туннеля идентичны D кольца, рассчитывается длина круга (p=2πR), прибавляются 2 см.
• Ширина кольца. D воздуховода умножается на 1,2.

Эти данные переносятся на материал, и вырезается заготовка. Она сгибается в кольцо. Для крепежа применяется нахлёст по 1 см со всех сторон.

Затем делаются отверстия, и окончания заготовки фиксируются заклёпками.

После этого вычерчивается круг на рабочем листе. При отсутствии скрупулёзных размеров, подбирается D в диапазоне 1,7 – 1,9d.

D кольца переносится на материал. От центра окружности проводится пара радиусов, при этом их должен отделять угол в 30 градусов. Вырезается этот участок, края соединяются так, чтобы образовался конус с диаметром в указанном спектре. Для крепления краев используются заклёпки.

Вместо кронштейнов можно применять металлические полоски шириной 1,5-2 см. Одна сторона монтируется к наружной части диффузора, вторая сгибается так, чтобы кольцо с зонтом фиксировались синхронно.

Если планируется устройство Григоровича, то в конструкцию добавляется обратный конус, а зонт на 3-4 см превосходит его диаметр.

После изготовления обеих деталей, меньшая помещается в большую и обводится маркером. На втором конусе устраиваются надрезы по образованной черте. Должно получиться 8 полосок на равной дистанции, и они загибаются во внутреннюю сторону. Благодаря им обратный конус прочно крепится в зонтике.

Если применяется данный конус, и зонт монтируется к диффузору, для крепления используются шпильки. В первом элементе создаются три отверстия по окружности. В них помещаются шпильки, для фиксации задействуются гайки.

После этого конус присоединяется к зонту. В верхней зоне диффузора снаружи ставятся алюминиевые или жестяные петли. В них помещаются свободные окончания шпилек и фиксируются.

Можно ли поставить дефлектор Григоровича на дымоход для газового котла самостоятельно? Ответ утвердительный.

Для этого на одной линии просверливаются три дырки. Дефлектор помещается в трубу и фиксируется болтами. На оси собираются и скрепляются друг с другом эти элементы: подшипник, цилиндр, колпак и флюгер.

Для нормальной работы периодически смазывайте подшипник, а зимой не допускайте обморожения конструкции.

Популярные виды усилителей тяги

В современном исполнении встречаются дефлекторы разных видов, поэтому можно выбрать модель для дома, выполненного в любом архитектурном стиле. Конструктивно эти устройства отличаются:

• плоским верхом;
• двумя скатами;
• полукруглой крышкой;
• откидным навершием.

Каждое из них отличается определенными достоинствами: открывающаяся крышка на дефлекторе позволяет осуществлять контроль над процессом отвода продуктов сгорания.

Как декоративный элемент для крыши, выполненной в стиле модерн, отлично подойдет плоский верх, лучшая защита от атмосферных воздействий — двускатная мини-крыша. В качестве материала для их изготовления в основном применяют оцинкованный металл, но иногда его покрывают слоем пластика или эмалируют.
