Как снять кондиционер самостоятельно без потери фреона: детальное руководство по демонтажу системы

Демонтаж кондиционера своими руками

Давайте разберем некоторые особенности этого процесса, а затем узнаем последовательность действий. Что надо учитывать для кондиционеров без зимних опций:

  • При положительной температуре на улице необходимо будет включать кондиционер на охлаждение и дожидаться, когда включится компрессор, и пойдет холод из внутреннего блока. Нужно чтобы температура в комнате была достаточной для включения кондиционера. Подробнее читайте здесь ;
  • Если требуется демонтировать кондиционер при отрицательной температуре, то можем обойтись без его включения (использовать кондиционер при низких температурах не допускается). В этом случае просто перекрываем сервисные краны, затем стравливаем остаток фреона из «трассы». При отрицательных температурах основная часть фреона конденсируется во внешнем блоке, и его потеря будет не столь значительна.

Для демонтажа кондиционера своими руками потребуется: манометрический коллектор, набор шестигранников, отвертка крестовая, разводной ключ, нож.

1. Подключаем манометры к сервисному разъему внешнего блока (толстая трубка). Откручиваем крышку (если она установлена) и заглушки кранов (но не гайки трубок).

Внимание! Прикручивать манометры нужно быстро и до конца. т.к. при этом будет выходить фреон под давлением! Обязательно учитывайте это и пользуйтесь перчатками

Фреоном можно получить ожог!

при этом будет выходить фреон под давлением! Обязательно учитывайте это и пользуйтесь перчатками. Фреоном можно получить ожог!

2. Затем включаем кондиционер на охлаждение. Ждем, когда включится компрессор и давление в контуре поднимется.

3. Если температура на улице отрицательная — просто закрываем краны. При положительной температуре следуем данной инструкции. Действия необходимо осуществить при работающем компрессоре быстро и правильно (сначала подробно изучить).

шестигранником начинаем закрывать кран жидкостной трубки (тонкой) до конца. После чего давление начинает опускаться до 0 bar (на это уходит примерно 5-15 секунд) (смотрим на манометр).

как только давление пересекло отметку 0 bar на манометре – быстро (но аккуратно) закрываем кран газовой трубки (толстой) до конца. И сразу (в течение 5 секунд) выключаем кондиционер с пульта (может потребоваться помощь напарника). Всё – теперь фреон во внешнем блоке.

При закручивании кранов их не надо сильно затягивать .

4. Отключаем «питание» кондиционера.

5. Снимаем манометры. Откручиваем гайки трубок у внешнего блока. При этом будет стравливаться остаток фреона из внутреннего блока.

Важно! сразу заклеиваем штуцеры и концы трубок, во избежание попадание малейшей пыли

6. Откручиваем верхнюю крышку наружного блока. Записываем, как подключены межблочные провода к внешнему блоку. Отсоединяем их. А также отключаем кабель «питания» и другие дополнительные провода (если таковые имеются).

7. Далее можем откручивать внешний блок от кронштейнов и снимать его. Если требуется – снимаем кронштейны.

8. Аккуратно выпрямляем трассу и освобождаем отверстие. Здесь, вероятно, придется обрезать концы трубок, чтобы снять гайки (сразу не забываем заклеить). Термофлекс и дренаж также можно срезать. Скотчем стягиваем «трассу». На фото ниже идет провод «питания» к внутреннему блоку. Снаружи всё готово.

9. Далее отщелкиваем внутренний блок от нижних клипс. Конструкции бывают различные. Как это делать читайте в следующей статье.

10. Снимаем (вверх) с пластины внутренний блок. И вытаскиваем блок вместе с трассой. Здесь потребуется помощь напарника.

11. Откручиваем пластину. Отверстие можем запенить.

12. Пульт и пластину прикрепляем к внутреннему блоку, чтобы впоследствии не потерять.

Особенности работы в зимнее время

При низких температурах нет возможности перекачать фреон в конденсатор: масло в компрессоре становится густым и попытка включить в таких условиях кондиционер приведёт к поломке нагнетателя. Такая опасность не грозит только моделям, оснащённым так называемым зимним комплектом, в котором имеются подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Манометрическая станция для сбора хладагента

Те, у кого подобной системы нет, могут изъять хладагент при помощи манометрической станции для сбора фреона. Подключается она, как и манометрический коллектор, к клапану шредера.

Конструкционные особенности внутреннего блока

Настенные СПЛИТ системы марки LG и других, к числу которых можно отнести Daikin, Mitsubishi,Toshiba, Fujitsu, Ballu, Samsung и Hitachi имеют схожую конструкцию внутреннего модуля. Благодаря этому если знать базовые принципы разборки кондиционера, каждый хозяин вполне может справиться с такой задачей самостоятельно, только для этого следует обозначить главные узлы и детали, из которых состоит такой блок:

Стандартная конструкция настенного кондиционера

  1. Передняя (лицевая) панель
  2. Фильтр грубой очистки
  3. Фильтр тонкой очистки
  4. Вентилятор
  5. Испаритель
  6. Горизонтальные жалюзи
  7. Индикаторная панель
  8. Вертикальные жалюзи

Нужно понимать, что правильная разборка заключается в соблюдении определенной последовательности действий, которые позволяют постепенно добраться до тех элементов, которые необходимо очистить. Только аккуратный демонтаж может исключить риск поломки внутренних узлов и модулей, поэтому действовать следует внимательно, не прилагая чрезмерных физических усилий. Из инструментов необходимы несколько фигурных (крестообразных) и прямых (плоских) отверток разного размера, а также несколько шестигранных звездочек.

Перед разборкой следует убедиться в том, что кондиционер выключен от сети! Это очень важно во избежание поражения электрическим током

Разборка в зимнее время

Если температура на улице снизилась до -5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:

  • не удастся перекачать хладагент во внешний модуль;
  • на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
  • в результате разборки часто выходят из строя сальники сервисных вентилей.

В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.

При температуре выше -5°С работы можете выполнять по стандартной инструкции, но желательно пользоваться манометром для контроля над перекачиванием хладагента. Если станете действовать «на глазок», то можете не угадать время выдержки и всё равно потеряете часть фреона. Столь же опасно передержать компрессор в работе без охлаждения (а он охлаждается циркулирующим фреоном), от перегрева он может выйти из строя.

Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.

Вы переезжаете на новое место жительства или меняете расположение офиса и хотите осуществить своими руками демонтаж кондиционера или сплит-системы? В зависимости от типа прибора, демонтаж кондиционеров имеет свои особенности. Также на этот процесс влияет время года, и конечно же наличие соответствующего инструмента.

Быстро и качественно выполнить демонтаж сплит-системы кондиционеров, может только бригада профессионалов, но их работа стоит немалых денег, особенно если вам необходимо демонтировать сразу несколько сплит-систем. Цена на демонтаж зависит от мощности кондиционеров – чем выше мощность, тем выше цена демонтажа.

Но всегда есть альтернатива. Демонтаж кондиционера можно выполнить самостоятельно, для этого вам нужно иметь весь необходимый инструмент, и конечно же знать как это сделать.

Снять негабаритный настенный кондиционер будет не сложно, если у вас имеется следующий набор инструментов:

  1. Шведские ключи – 2 шт;
  2. Трубоезы или кусачки;
  3. Манометр;
  4. Простая и индикаторная отвертка;
  5. Набор гаечных ключей;
  6. Набор шестигранников;
  7. Для того чтобы сделать демонтаж кондиционера с сохранением фреона нам понадобится манометрическая станция (если демонтаж будет выполняться зимой).

Демонтаж кондиционера с сохранением фреона начинается с закачки фреона во внешний блок, для того чтобы потом его снова использовать. Для этого к газовому вентилю патрубка клапану подключаем манометр через клапан шредера. Следующий этап – снимаем боковою панель, и с помощью шестигранника закручиваем на нагнетателе вентиль. В течение двух минут должно опуститься давление ниже нулевой отметки. Закручиваем вентиль всасывания, выключаем кондиционер и отключаем от электроэнергии.

Далее с помощью кусачек или трубореза отсоединяем (обрезаем) магистральные трубки на расстоянии 15-20 см от штуцера, вальцуем их и снимаем наружный модуль с кронштейнов. Наружный модуль необходимо поместить в плотную упаковку из картона и по бокам обложить пенопластом. Откручиваем гаечными ключами кронштейны.

Приступаем к демонтажу внутреннего блока сплит-системы. Открываем крышку защищающую прибор от внешних повреждений, откручиваем с двух сторон крепежи, которые держат модуль. Отсоединяем магистраль трубопровода, тисками вальцуем концы трубок, отключаем межбочные электропровода, снимаем блок с монтажной пластины и разжимаем защёлки крепления. Теперь снимаем крепление оставшегося трубопровода и пластикового короба. На этом этапе демонтаж сплит-системы своими руками практически завершён, осталось только аккуратно упаковать сплит-систему и транспортировать её на новое место.

В каких случаях не нужно снимать кондиционер

Исходя из масштабов планируемого ремонта и плотности прилегания внутреннего блока к стенке, вместо того, чтобы сразу начать демонтировать систему кондиционирования, можно прибегнуть к другому способу решения вопроса.

Случай № 1

Если вы планируете переклеить обои и промежуток между стенкой и внутренним блоком достаточно большой, то необязательно демонтировать весь кондиционер, достаточно отсоединить блок от пластины.

Случай № 2

Если при ремонте вы планируете штукатурить и выравнивать стены, то можно также демонтировать только внутренний блок. По окончании ремонта протяжённости коммуникации должно хватать для обратного монтажа модуля.

Случай № 3

Встречаются случаи, когда блок необходимо демонтировать с трассой. Это может быть вызвано рядом обстоятельств:

  • запланировано «понижение» потолка;
  • гайки присоединения трассы к модулю располагаются в стене;
  • с целью недопущения соединения гаек внутри стенки после ремонта;
  • для перемещения внутреннего блока.

Как правильно перевесить кондиционер

Часто возникают ситуации, при которых перенос кондиционера актуальнее, чем его полный демонтаж. При этом один из блоков оставляют на своём месте, а для второго просто удлиняют трубки. Процесс снятия как внутреннего, так и внешнего блока ничем не отличается от описанных выше, единственным отличием становится необходимость в наращивании медных или обыкновенных патрубков.

При демонтаже одного из блоков также следует следить за сохранностью фреона и перед проведением всех операций закачать его в наружный блок. Перевесить сплит-систему после её отстыковки необходимо максимально аккуратно, не повредив корпус кондиционера. Для большей экономии средств пайкой труб можно не заниматься самостоятельно, а поручить это дело специалистам. У мастеров по обслуживанию сплит-систем есть соответствующая графа в прайс-листе, которая называется, как удлинение межблочной трассы.

Как снять кондиционер со стены

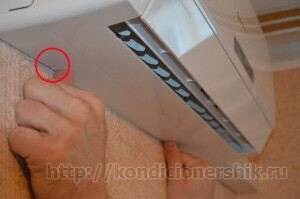

Чтобы снять любой внутренний блок сначала необходимо «отщелкнуть» нижние клипсы. У большинства блоков снизу две клипсы, на которые указываю различные стрелки или засечки. Существует три основных вида этих клипс. Первые два бывает сложно определить (потребуется опыт или знание конкретной модели). Итак, в чем их отличия:

зацеп за пластину сверху.

В этом случае требуется нажимать на клипсы вверх, чтобы отщелкнуть внутренний блок;

зацеп за пластину снизу.

Часто в таких случаях есть дополнительные отверстия (как на фото). В данной ситуации клипсу необходимо оттянуть вниз от блока. Для этого потребуется приспособление (что-то наподобие шляпки самореза);

клипсы под декоративной крышкой внутреннего блока.

Здесь сначала нужно аккуратно снять крышку, а дальше все становится понятно. На примере кондиционера «LG», сначала откручиваем два самореза. После, с боков отцепляем переднюю часть крышки, затем выдвигаем всю её на себя.

В любом случае лучше обратиться к специалисту, тем более, если вы не знаете как устроены клипсы вашего кондиционера. Неправильные действия могут сломать крепления, и блок не будет плотно прилегать к стене.

В зависимости от того, каких масштабов будет ремонт, и насколько плотно прилегает внутренний блок к стене, существует несколько вариантов решения поставленной задачи.

1 случай. Допустим, мы запланировали переклейку обоев, к тому же зазор между стеной и блоком позволяет сделать это аккуратно. Тогда демонтировать блок не будет никакого смысла (лишние деньги на ветер). Здесь можно «отщелкнуть» внутренний блок от пластины и, не отсоединяя коммуникаций, поклеить обои.

2 случай. Если во время ремонта будет проводиться штукатурка и выравнивание стен, то потребуется демонтаж внутреннего блока

Важно чтобы, после окончания ремонтных работ длины коммуникаций хватило для установки блока обратно. В процессе ремонта можно спрятать «трассу» в стену (заштробить и зашпаклевать). Подробнее о снятии только внутреннего блока читайте здесь

Подробнее о снятии только внутреннего блока читайте здесь .

3 случай. Бывают ситуации, когда внутренний блок приходится снимать вместе с трассой. Связано это может быть со следующими причинами:

  • если планируется «обнижение» потолка (отверстие через стену будет ниже);
  • если гайки подсоединения трассы к внутреннему блоку находятся внутри стены (особенности или ошибки монтажа);
  • чтобы не допустить соединения гаек внутри стены после ремонта;
  • чтобы переместить внутренний блок.

В этих ситуациях необходим демонтаж кондиционера. Как возможно демонтировать сплит-систему читайте в данной статье.

Что нужно знать до начала работ?

Людям, поставившим перед собой задачу демонтировать сплит-систему своими руками, как минимум, необходимо знать устройство (схему) такой системы. Подробнее об устройстве внутреннего блока мы говорили здесь.

Кроме того, следует учитывать такой момент: рабочие узлы техники находятся под высоким давлением хладона – газа, представляющего опасность для здоровья.

Такую схему необходимо внимательно изучить каждому потенциальному владельцу кондиционера из тех, кто своими руками планирует монтировать или демонтировать систему

Также предметом изучения должны стать электрические цепи устройства кондиционирования воздуха, тем более, если предполагается после завершения демонтажа вновь монтировать аппарат в другом месте.

Наконец, необходимы соответствующие технические навыки и умение владеть слесарным, электрическим и специальным инструментом холодильщика.

Производство работ, направленных на съем внутреннего и внешнего модулей, не завершается только лишь отключением этих модулей и удалением.

Основной инструмент холодильщика, необходимый как при выполнении обслуживания бытовой холодильной техники, так и в случае монтажа-демонтажа модулей сплит систем

После отключения и демонтажа каждый из модулей необходимо надёжно герметизировать по линиям контура фреона. Делается это с целью исключения попадания внутрь контура частиц грязи и пыли.

Облегчению демонтажных работ способствуют знания классики монтажа сплит-систем. Традиционно рабочие модули – внутренний и внешний – располагают как можно ближе один к другому, несмотря на тот факт, что два компонента разделяются стеной (несколькими стенами).

Длина контурной магистрали при классическом монтаже, как правило, не превышает двух метров. Это характерный показатель для бытовых систем.

Трубопроводы контура помещаются в изоляцию (каждый отдельно), группируются вместе с электрическим кабелем и через канал выстраивают рабочую линию, соединяющую два модуля.

Вентильный узел классической сплит-системы. На картинке вентили показаны в условиях снятых (скрученных) латунных колпачков. Внутри хорошо заметны внутренние штоки под шестигранный ключ

Трубка контура, имеющая меньший диаметр, – это линия нагнетания хладагента компрессором. Соответственно, трубка большего диаметра является линией всасывания хладагента.

Каждая из трубок подключается к внешнему блоку через системные вентили. Причём один из вентилей, как правило, всасывающей линии, обязательно оснащается сервисным портом.

Так называемый сервисный порт представляет собой обычный трубный отвод с резьбой, на которую накручивается штуцер заправочного шланга или штуцер шланга манометрической станции. Этот отвод (сервисный порт) пригодится в процессе демонтажа системы.

Как правильно демонтировать кондиционер? Правила безопасности

Существуют определенные правила, условия, которые необходимо соблюдать, чтобы обезопасить здоровье, оборудование от поломок, неисправностей. Перечислим их:

  • нельзя допускать разгерметизации охладительного контура. Он работает под давлением 15 А. При резкой утечке высока вероятность попасть под струю газа очень низкой температуры;
  • можно получить обморожение от струи холодного фреона при его утечке;
  • следует избегать при разборке попадания внутрь контура пыли, влаги, разрушающе действующих на систему;
  • при перевозке внешнего блока, содержащего фреон, может произойти взрыв;
  • во время транспортировки необходимо аккуратно обращаться с оставшимися отрезками труб, так как их повреждение приведет к замене всего блока;
  • запрещено отвинчивать со штуцеров накидные гайки;
  • аккуратно необходимо обращаться с защелками внутреннего блока, чтобы не сломать их.

Демонтаж сплит системы

Демонтаж сплит системы проводится в обратном порядке. О демонтаже наружного блока:

Прочие шаги очевидны. Каждый может снять внутренний блок, демонтировать несущую скобу, перетащить агрегат к месту нового базирования. Лучше использовать заводскую тару, не забывайте сверять шильдики.

Хотим поблагодарить энтузиастов, догадавшихся снимать видео. Догадки проверены по материалам, полученным при помощи кинокамер. Рассматриваем обзор как пояснение к материалу на Ютуб.

Ситуации, в которых требуется демонтаж сплит-системы, могут сложиться разные. Если это вызвано необходимостью ремонта, то возможно, что надо будет снять только наружный или внутренний блок. С этой работой вполне можно справиться самостоятельно. Если необходимо заменить всю систему полностью или переставить ее в другое место, то потребуется полный демонтаж всех блоков, включая и извлечение трассы (трубопровод, дренаж и электрокабели). Такой демонтаж требует определенных знаний и оборудования, для которого лучше пригласить специалистов. Однако, если правильно подойти к решению данной задачи, то снять сплит-систему абсолютно реально и самостоятельно. О том как это сделать рассмотрим подробно.

Для начала необходимо определиться с целью демонтажа. Как уже упоминалось выше, может быть необходимости в полном демонтаже нет и достаточно снять только часть системы. Такая цель во многом упрощает работу и является одним из этапов полного процесса снятия кондиционера. Поэтому стоит рассмотреть действия при демонтаже всей сплит-системы с внешним и внутренним (внутренними, в случае мульти сплит-системы) блоками, трубопроводами и прочим оборудованием.

Полный демонтаж сплит-системы необходимо выполнять как минимум вдвоем. Помощник необходим, прежде всего, для соблюдения правил техники безопасности (страховки) и при выполнении наружных работ, когда доступ к инструментам ограничен, а рабочее пространство не позволяет выполнять отдельные операции самостоятельно.

Демонтаж кондиционеров. Необходимый инструмент и оборудование

Приведенный список инструментов и оборудования не является окончательным. Он может дополняться и изменяться в зависимости от условий и характера работы, а также от возможностей владельца кондиционера по приобретению оборудования и от навыков владения различного рода инструментами. Итак, оптимально необходимы:

  1. Стремянка. Высота стремянки зависит от расположения блоков снаружи и внутри помещения с кондиционером. Лучше, если будет не одна стремянка.
  2. Манометрический коллектор. В принципе, можно выполнить работы и без манометра (вакуумируя систему по приблизительному времени, например), но это будет неправильно и нанесет вред озоновому слою атмосферы, если фреон в системе не полностью удален из трубопроводов. К тому же есть опасность поломки оборудования, а стравленный в атмосферу хладагент придется заправлять дополнительно, что непременно потребует обратиться к специалистам (с соответствующими расходами).
  3. Рожковые ключи (в основном это размеры на 13, 14, 17, 19, 22 и 24).
  4. Торцевые и разводные ключи.
  5. Шестигранники различного размера.
  6. Шуруповерт с набором бит и набор отверток.
  7. Строительный нож.
  8. Труборез. Может не понадобиться, а при необходимости его можно заменить другими металлорежущими инструментами.
  9. Бокорезы или пассатижи.
  10. Изоляционная лента или любой другой материал для защиты от повреждений, грязи и влаги полостей снятых трубопроводов.
  11. Веревка или фал для более удобного и безопасного извлечения внешнего блока с наружной части стены помещения.
  12. Страховочное оборудование.
  13. Тара для хранения или транспортировки снятого оборудования.

Подготовка рабочего места

Для того чтобы работы по демонтажу сплит-системы можно было выполнить удобно и безопасно, необходимо:

  1. Убрать всю мебель и другое имущество из рабочей зоны в районе внутреннего блока кондиционера.
  2. Если внешний блок расположен на стене, выходящей на лоджию или балкон, также необходимо обеспечить свободный доступ к внешнему оборудованию кондиционера.
  3. При выполнении работ в холодное время года учесть, что в помещении будет холодно при выполнении работ и это не должно причинить вред жильцам или домашним питомцам.
  4. Продумать порядок использования и при необходимости зафиксировать в необходимых местах страховочное оборудование.
  5. Разместить инструмент и оборудование в удобном и доступном месте.

Минусы самостоятельного демонтажа

Основная опасность – не перекаченный фреон. А это может произойти, если нет специального манометра для измерения давления на газовой магистрали. Замерзание паров воды в кондиционере ведет к поломке насоса.

Действия непрофессиональными инструментами приведут к повреждению труб испарителя внутреннего блока, которые находятся очень близко к месту крепления прибора в стены.

Если трубопровод был обрезан слишком коротко, то он может просто не подойти по длине при последующем монтаже. Наращивание нового выводит агрегат из строя.

Испарительные блоки канальных сплит-систем, помимо откачки хладагента, отсоединения трубопровода, электрических проводов и дренажного шланга, требуют аккуратного разъединения с воздуховодами. Сделать это без опыта достаточно сложно.

Чтобы демонтировать кондиционер самостоятельно, понадобятся специальные инструменты, стоимость которых значительно превышает цены на демонтаж квалифицированными мастерами, даже при условии взятия их напрокат.

Крупногабаритные полупромышленные сплиты имеют немалые вес и размеры. Снять их одному невозможно. Сюда можно добавить и сложности со снятием внешнего блока – он находится на фасаде здания, нередко на достаточной высоте и приличном отдалении от окна. Здесь в любом случае понадобится команда промышленных альпинистов, если мастер-самодеятель не хочет рисковать жизнью.

Гарантировать 100% сохранность функциональности кондиционера при его демонтаже своими руками не может никто. Риски доставить прибор до нового объекта в неисправном состоянии очень велики.

Если эти доводы не останавливают человека в его решении попробовать себя в роли мастера-монтажника, то следует самостоятельно внимательно изучить инструкции по демонтажу кондиционеров различного типа, приведенные ниже.

Основные этапы

Алгоритм действий:

  1. После сбора фреона приступить непосредственно к демонтажу сплит-системы.
  2. Перекрываем соединения обоих блоков.
  3. Снимаем с креплений внутреннюю часть.
  4. Отсоединяем компрессор.
  5. Демонтируем наружный блок, если есть такая необходимость.

Демонтаж изделия проводится с осторожностью. Обязательно учитываются параметры конструкции конкретной модели

В начале процесса нужно учесть несколько пунктов:

Если вы живете на первом этаже, не приобретайте оборудование для промышленного альпинизма. Достаточно надежной лестницы.
Чтобы разобрать наружный блок, нужно изучить инструкцию по работе с фреоновым клапаном.
Для качественного демонтажа своими руками работают с манометром.
Специалисты по климатической технике рекомендуют не экономить на трубах при разборке. Если в новых условиях требуется короткая трубка, ее можно просто отрезать. Это небольшая потеря

Их длину можно слегка отрегулировать, осторожно перемещая внутренний модуль.

Этапы действий при снятии внешнего блока:

  1. Находим штуцер впускного фитинга. Присоединяем манометр.
  2. Включите холод, используя пульт. Подождите 10 минут.
  3. Убираем крышку с отверстия для ниппеля и надежно затягиваем внутреннюю гайку, чтобы заблокировать трубу. Насос доставит хладагент в конденсатный отсек.
  4. Немедленно отключайте кондиционер.
  5. Приблизительно в 0,2 м от фитингов отрежьте патрубки внутреннего модуля и плотно закройте их.
  6. Вверните фитинги и ниппель в исходное положение.
  7. Снимите электрический механизм.
  8. Демонтируйте стойки и кронштейны. Снимите и упакуйте наружный блок.

Фасадная стена освобождена от внешней части.

Иногда производится разборка лишь одного наружного модуля. Например, необходимо чинить только компрессор. При подобных операциях на внутренний механизм воздействия не оказывается.

Основное условие — грамотно демонтировать компрессор:

  • требуется снять крышку наружного модуля;
  • производится отсоединение трубок всасывания;
  • отключается электропроводка;
  • демонтируются крепления конденсатора, а также вентилятора;
  • вынимаем конденсатор.

Грамотные действия уберегут от риска повреждения трубопровода и позволят провести ремонт элементов, расположенных во внешнем модуле.

Процесс снятия внутреннего блока состоит из следующих этапов:

  • открытие кондиционера;
  • снятие внутреннего блока с монтажной панели;
  • демонтаж крепежных устройств со стены;
  • упаковка модулей перед транспортировкой или хранением.

Как удалить самостоятельно внутренний блок:

  1. В случае оснащения кондиционера простой системой блокировки (головка повернута к стене). Для ее открытия необходимо вставить тонкую отвертку в полость консоли и одновременно надавить на две зажимные части. Затем аккуратно убрать внутренний модуль.
  2. Дорогое оборудование имеет сложную систему монтажа (крепежные элементы повернуты внутрь). Для начала следует убрать крышку испарителя. Потом с помощью крестообразной отвертки отвинтить крепежные винты с удержанием инструмента плоскогубцами.
  3. После ослабления навесного приспособления модуль может легко соскользнуть. Избежать этого позволит дополнительная подставка для мастера или помощь двух человек.

Как отключить электрические цепи

Последним этапом перед демонтажем необходимо произвести отключение электрических цепей. Делать это можно только после удаления остатков хладагента. Найти место отключения очень просто – чаще всего оно находится на задней стороне наружного блока кондиционера.

Если найти схему не получается, или она кажется слишком сложной, то стоит перед отключением зарисовать всю схему. Отсоединять следует только те проводники, которые идут от внутреннего модуля к внешнему блоку. Кроме того, может возникнуть необходимость демонтировать сетевую подводку. Сделать это довольно сложно, так как она находится внутри здания.

После того, как все отсоединено, можно приступить к демонтажу внешнего блока с кронштейнов. Если все делать согласно инструкции, то никаких проблем с последующей установкой на место и включением не возникнет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
