ПРИСТЕННЫЙ ДРЕНАЖ
Пристенный дренаж фундамента делается для того, чтобы защитить основание дома от избыточного количества влаги, которая образовалась естественным путем. Сюда относят избыточную влагу от дождей, талых и подземных стоков увеличивающихся в весенний и осенний период. Такое устройство способно предохранить основание строения от существенных изменений, связанных с появлением сырости и плесени.
Как работает пристенный дренаж
Пристенный дренаж предназначен для отвода вод, предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений.
Пристенный дренаж предназначен не только для отвода от фундамента грунтовых, талых и дождевых вод, он также гарантированно предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений, вызванных повышением влажности. Если устройство пристенного дренажа выполнено правильно, то подвалам и погребам не угрожают скопления влаги, образование плесени и т.д.
Пристенный дренаж представляет собой замкнутую систему труб, смонтированную таким образом, что они находятся под уклоном, а вся система позиционирована ниже точки самого глубокого основания фундамента. По углам системы размещаются ревизионные смотровые колодцы, благодаря которым можно периодически пробивать образовавшиеся засоры. Дренажные трубы укладываются по периметру дома в специальных траншеях и опоясывают весь дом. Накапливаемая в уложенных в щебне дренажных трубах вода стекается в самую нижнюю точку системы – сборный колодец и впоследствии отводится различными доступными способами за пределы участка в ливневую канализацию или близлежащий водоем.
Пристенный дренаж снимает механическую и гидростатическую составляющую оказываемого на фундамент давления грунтовых вод. Но дренажные трубы на позволяют полностью исключить возможность проникновения влажности к стенам погребов и подвалов, поэтому в целях предотвращения проникновения капиллярной влаги внутрь железобетонных устройств, размещаемых ниже уровня грунта, и полной изоляции от влаги используется качественная гидроизоляция.
Почему дренаж называется пристенным? Эта привязка производится по месту расположения его компонентов: и надземная, и подземная сеть располагаются по периметру дома, в непосредственной близости от него, как в глубине почвы, так и рядом с цоколем. В него входят:
Система труб, проложенных под землей; Вертикальные стояки и колодцы; Наземные канавы и водостоки.
Для защиты фундаментов от действия влаги применяется целый комплекс решений. Основные из них — гидроизоляция и дренажные системы. И то, и другое является необходимым условием эффективного отвода воды от фундамента.
Дренажные системы обустраиваются для всех типов фундаментов. Их проектируют индивидуально, так, чтобы учесть как конструктивные особенности здания, так и характеристики грунтовых вод и почвы на участке.
Качественная система дренажа фундамента защищает от:
намокания, увлажнения, разрушения водой; формирования участков плесени, обледенения, инея; подтопления цокольных этажей, подвалов, погребов; увлажнения стен и пола цокольного и первого этажа здания;
Цены на пристенный дренаж фундамента под ключ.
полностью откапывается периметр фундамента на ширину бывшего котлована
глубина дренажной системы делается на глубину фундамента
дренажная труба располагается вдоль плиты фундамента
работоспособность дренажной системы круглый год
труба дренажная ПНД D 110 -160 мм в обмотке геотекстилем
полностью откапывается периметр фундамента на ширину бывшего котлована
глубина дренажной системы делается на глубину фундамента
дренажная труба располагается вдоль плиты фундамента
Как сделать дренаж вокруг дома своими руками?
Поэтапная инструкция по устройству дренажа закрытого типа
Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:
- проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
- располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.
Устройство дренажа закрытого типа (сплошной, пристенный)
Схема дренажа вокруг дома представлена на фото
Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.
Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.
Рытье траншеи для дренажа участка загородного дома
Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.
Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.
Укладка геотекстиля на дно траншеи под дренаж
Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.
Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.
Засыпать низ (дно) траншеи гравием.
Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net
Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.
Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.
Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.
Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.
Вывод труб в смотровые колодцы
По функциональному назначению дренажные колодцы делят на два вида:
- накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
- поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.
- Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
- Засыпать дренажные трубы щебнем на высоту 300мм.
- Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
- Засыпать песок, землю и/или уложить дерн.
Поглощающий колодец и обмотка дренажной трубы геотексителем
Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

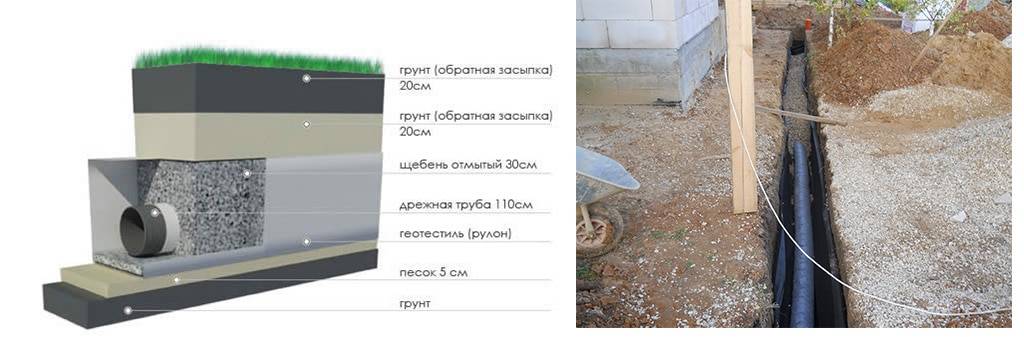

Готовая дренажная система в разрезе представлена на фото
Схема дренажной системы в разрезе
Заключение
Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.
Дренаж
Особенности дренажных колодцев
Любой дренаж вокруг участка или строения должен сооружаться с применением нескольких смотровых колодцев, расположенных в местах изгиба труб. Именно в этих местах наиболее часто происходит засорение дренажных труб. Через смотровой колодец можно контролировать чистоту дрен и очищать их при необходимости. Колодцы могут быть куплены или изготовлены из любых материалов. Они должны иметь такую ширину, чтобы удобно было производить их очистку, опустив туда руку.
Смотровой колодец
Помимо нескольких смотровых колодцев, в самом нижнем месте участка располагается коллекторный колодец, предназначенный для сбора всей стекающей по каналам воды. Это более широкое и объемное сооружение, которое может быть бетонным, пластиковым или металлическим. Глубина его выбирается с таким расчетом, чтобы входящие в него трубы находились на значительном расстоянии до дна. Это дает возможность периодически очищать колодец от скопившихся на его дне отложений и позволяет колодцу заполняться стоками. Из коллекторной емкости вода может откачиваться насосом или уходить самотеком в отведенные места.
Создав по всем правилам дренажную систему вокруг дома, вы избавитесь от губительного влияния излишней сырости, воздействующей на фундамент и заглубленные помещения дома.
УСТРОЙСТВО ОТКРЫТОГО ДРЕНАЖА
Поверхностный, открытый дренаж – это система канав различных размеров, древовидной формы. Как сделать дренаж такого рода, примерно представляет каждый. Для его создания из инструментов вам понадобится только лопата и тачка.
Самая большая – центральная канава – служит каналом выхода. К ней примыкают боковые «ветви» размером поменьше, в которые «впадают» более мелкие канавки. Располагать их друг к другу лучше под прямым углом. Часто канавки засыпают щебнем, песком или другим материалом, хорошо пропускающим воду, и прикрывают дерном или сеточками. Такой дренаж называют пластовым. Уклон канала должен составлять около 3 см на каждый м.
Если на участке много зон скопления и застаивания воды, можно сделать параллельные канавы (например, вдоль дорожек или около бассейна). Очистка больших территорий от воды называется линейной. Если у вас одно-два места, куда попадает большое количество воды, достаточно сделать локальный, или точечный, дренаж. Например, для отвода воды, поступающей из ливневого желоба, перед террасой или у входа.
Если ваш участок подвергается исключительно внешним «атакам», то есть на него стекает вода с соседних участков, можно применить открытый дренаж, ограничившись канавами у забора, препятствующими проникновению воды.
На первый взгляд этот тип дренажной системы достаточно прост. Однако тут есть свои «подводные камни». Такая система пригодна для мест с естественным уклоном, к тому же требует тщательной организации участка. Необходимо его хорошенько выровнять, засыпав все впадины и углубления и разровняв холмы и возвышения, которые могут организовать обратный ток воды.
Пластовый дренаж для фундамента
Строительство жилых домов и административных зданий ведется на участках с разными геологическими условиями.
При высоко расположенных грунтовых водах и переизбытке влаги в почве фундамент подвергается негативным воздействиям и со временем разрушается.
Чтобы сохранить прочность основания и предотвратить его деформацию, используют дренаж. Вид и схема системы для отвода излишней влаги зависят от конструктивных особенностей здания и характеристик почвы.
Пристенный дренаж ленточного фундамента прокладывают по контуру сооружения с наружной стороны. Его применяют на суглинистых и глинистых грунтах для защиты подполья и подвальных помещений.
При отсутствии цокольного этажа или подвала целесообразно использовать кольцевой дренаж.
Он располагается на расстоянии 1,5-3 м от здания и служит не только для отвода влаги от основания, но и помогает уменьшить общее количество воды в почве.
Если кольцевая или пристенная система малоэффективна, то сооружают пластовый дренаж.
С его помощью можно избавить от сырости подвальные и цокольные этажи зданий, расположенных на участках с тяжелым или глинистым грунтом и низкой естественной фильтрацией воды.
Предпосылки использования
Схема устройства пластового дренажа
Обычно пластовый дренаж устраивают под фундаментной плитой при наличии следующих условий:
- водоносные пласты имеют слоистое строение;
- возможность впитывания влаги во время дождя или после его окончания;
- заглубление подвального помещения выполнено ниже расположения водоупорных слоев;
- присутствуют напорные подземные воды;
- наличие линзы грунтовых вод под капитальным сооружением.
Такая система отвода воды из грунта необходима и для зданий, к которым предъявляются особые требования по содержанию и где недопустима влажность в подвалах.
Если на участке присутствуют бьющие ключи или источники, то пластовый дренаж комбинируют с кольцевым.
Виды и нюансы устройства
Щебень — один из лучших материалов для дренажа
Пластовый дренаж выполняется в виде фильтрующего слоя, который располагают в основании здания или под плитой фундамента.
Для его устройства используют такие материалы, как, например:
- песок;
- щебень или гравий;
- геотекстильную мембрану;
- геокомпозит, представляющий комбинацию из геофильтра и особых полотен, способных пропускать влагу.
Геофильтры используют в качестве защиты системы отвода воды от заиливания и вымывания грунта.
Двухслойный пластовый дренаж геотекстилем
В зависимости от конструкции различают следующие виды пластового дренажа:
- однослойный, состоящий из песка или щебня;
- двухслойный,представляющий комбинацию слоя щебня с песком или геотекстильной мембраной.
Первый вариант востребован при небольшом поступлении грунтовых вод.
Для участков с грунтом, насыщенным подземной влагой, целесообразно использовать двухслойные дренажные конструкции.
В этом случае толщина песчаной подушки должна быть не менее 10 см, а щебеночного слоя — 15 см.
Процесс монтажа
Устройство пластового дренажа, который будет располагаться под плитой фундамента, осуществляется поэтапно и включает 3 этапа.
Формирование песчаной подушки
По дну котлована распределают песок ровным слоем, толщина которого должна быть не менее 30 см.
Если дренажная система располагается под линиями прокладки инженерных сетей, то эта величина может быть уменьшена до 15 см.
Отсыпка песком выполняется таким образом, чтобы его слой выходил за контуры здания на 30-70 см. На видео Вы увидите, как правильно сформировать песчаную подушку.
Сооружение призм
В толще дренажного слоя из песка делают поперечные призмы высотой 20 см и более, используя для их сооружения гравий или щебень. Их сооружают с шагом 6-12 м, располагая параллельно друг другу.
Укладка защиты от засорения
Чтобы сохранить дренирующие свойства слоев системы отвода влаги после заливки плитного фундамента, поверхность песчано-гравийной подушки накрывают пергалитом или другими аналогичными материалами.
Если требуется более эффективный способ отвода влаги, то отсыпку выполняют в два слоя: снизу располагают песок, а сверху по нему распределают гравий или щебень.
Общие нормы и требования
Монтаж пристенного дренаха осуществляется с наружной стороны здания по его контуру. Величина расстояния между дренажной трубой и стеной здания зависит от проектной ширины фундамента, а также от особенностей размещения смотровых колодцев. Глубина закладки пристенного дренажа не должна быть ниже основания фундаментной плиты или подошвы ленточного фундамента. Если конструкции фундамента находятся на значительной глубине, то допускается заложение дренажа выше подошвы фундамента, если принимаются меры по недопущению просадки элементов дренажной системы.
Чтобы сэкономить на песке и тем самым удешевить строительство, рекомендуют использовать геокомпозитные материалы, состоящие их пластиковых профилированных мембран, обклеенных содной стороны геотекстилем. Дренажные мембраны не только защищают фундамент от влаги, но и хорошо отводят воду к перфорированным трубам благодаря своей уникальной поверхности. При этом геотекстильный фильтр свободно пропускает воду, задерживая частицы осушаемого грунта.
Использование двухслойной профилированной мембраны позволяет сэкономить на толщине слоя фильтрующих сыпучих материалов
Особенности пристенного дренажа
Для конструктивного объединения всех систем следует работы планировать еще на этапе рытья котлована и укладки фундамента. В таком случае можно магистрали от ливневой канализации и для системы дренирования уложить в одну траншею. А значит, сэкономить на землеройных работах. Главное – не стараться объединить обе системы в одну. Сезонность насыщения ливневыми стоками способна привести к выходу из строя систему подземного дренажа и засорить дрены
Немаловажно предусмотреть при укладке пристенного дренажа уклон
. Это позволит отказаться от дополнительного насосного оборудования.
Схема пристенного дренажа фундамента
- Проектирование с указанием мест установки колодцев, вывода водостоков и траншей (укладка труб возможна только по периметру строения).
- Закупка необходимых материалов и оборудования. Проведение землеройных работ.
- Проведение гидроизоляции фундамента обмазочным или рулонным методом с последующей теплоизоляцией.
- Установка колодцев. Для этого выкапываются котлованы, заливается бетонная подушка (при выведении воды в дренирующий колодец предусматривается установка емкости без дна с фильтрующим слоем снизу). Колодцы могут быть как из бетонных колец, так и современные пластиковые с готовыми отверстиями для подсоединения труб. Смотровые устанавливают каждые 10-20 метров длины труб, поворотные – предназначены для предотвращения затора воды в местах узловых соединений. Оба вида обслуживающих колодца требуют заглубления ниже уровня пролегания труб на 20-30 см. Это позволит производить отстой фракций земли, песка и другого мелкого мусора.
- Производится укладка дрен закрытым типом с параллельной прокладкой магистрали ливневых труб (без перфорации). Их конечной точкой будет служить вывод в водосборную емкость. Только ливневые стоки предварительно попадают в коллайдер для очищения.
- Засыпается вся система грунтом с последующим декорированием газоном или высадкой растений.
Современные технологии способны во многом облегчить отвод воды. Так на рынке широко распространены дрены с уже готовой обмоткой из геотекстиля и пенопласта. Это позволяет не беспокоиться об уровне фильтрации и теплоизоляции. Также на смену щебня и мелкофракционного гравия приходят полимерные шарики. Они более легкие и выполняют дренирующую функцию в разы лучше. Хотя их применение связано с более существенными материальными затратами.
При правильном устройстве пристенного дренажа фундамента
удастся надолго забыть о проблемах подтопления, а также организовать комфортную эксплуатацию подвального помещения даже при повышенных требованиях сухости. Главное – вовремя рассчитать и спроектировать расположения всех основных элементов. На этапе строительства не потребуется уничтожать уже посаженые зеленные зоны и дополнительно оплачивать работу строительной техники.
Глубинная дренажная система
Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.
Признаками того, что она необходима, можно считать:
— Повышенную влажность в подвале;
— Подтапливание подвала;
— Быстрое наполнение септика (выгребной ямы).
Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.
Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не < 5 мм на погонный метр длины трубы) или вначале перенаправляется в дождеприемники либо в коллекторный колодец, откуда выкачивается насосом.
Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.
В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).
Обустройство простой дренажной системы
Дренажная траншея вокруг дома (кольцевой дренаж)
Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.
Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.
Закрытый пристенный дренаж
Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.
В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.
На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.
Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.
Куда отводить воду?
Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.
В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.
Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.
Дренажная система в дизайне ландшафта
Дача даче рознь, и иногда её функции сводятся не к выращиванию петрушки и картошки — многие хозяева, живущие в бешеном темпе мегаполисов, предпочитают на ней просто отдыхать. Соответственно, открытого грунта на ней может и не быть вовсе – всё асфальтировано, забетонировано, покрыто плиткой.
Тем не менее, и такой участок может нуждаться в дренаже, который следует предусмотреть ещё в процессе благоустройства территории. Здесь точно так же можно устроить как закрытые, так и открытие канавки, только и те, и другие должны не портить ландшафт, а украшать его.
Рядом с домом обычно прокладывают водоприёмники, в которые через перфорированную крышку стекает вода с кровли, а затем по лотку отводится в колодец. Внутри такой ёмкости есть похожая на корзинку деталь под названием пескоуловитель, которая, задерживая попадающий в водоприёмник песок и листья, не позволяет засоряться отводным каналам.
Что касается всей остальной территории, то имеющаяся на ней красиво облицованная камнем траншея может сама по себе быть прекрасным ландшафтным украшением. Конечно, она не должна пролегать прямо перед входом в дом, но почему бы ей не пересекать ваш сад или не разделять секции огорода. Ведь близость влаги лишь заставит растения интенсивнее расти и зеленеть, а к примеру, прокинутый через русло мостик, только добавит прелести всей картине.
Изготовление кольцевой дренажной системы
При самостоятельном строительстве глубинной дренажной системы кольцевого типа, первое, с чего необходимо начинать работу, это подготовка траншеи. Для этого по всему периметру фундамента подготавливается траншея. Ширина траншеи должна быть не менее 30 см. Глубина, в обязательном порядке, ниже точки промерзания грунта.
Уже на этапе подготовки траншеи необходимо определиться в какую сторону должна будет уходить влага и соблюдать уклон. Стандартный уклон составляет два градуса.
Совет: работы по подготовке траншеи лучше начинать с того угла фундамента, где почва расположена максимально высоко и двигаться от нее в разные стороны, соблюдая уклон.
На следующем этапе на дне траншеи формируется подушка из уплотненного песка. Толщина подушки должна быть не менее 50 мм. Далее в траншею укладывается геотекстиль. Укладка производится таким образом, чтобы материал лег на дно траншеи и имел одинаковый нахлест на её стенки.
Для удобства проведения дальнейших работ, геотекстиль на стенках траншеи лучше закрепить при помощи заранее подготовленных петель из стальной проволоки или испорченных сварочных электродов.
Далее дно траншеи засыпается мелкой или средней щебенкой, примерно на 10 см, после чего укладывается дренажная труба. Поверх трубы тоже насыпается щебенка.
Важно: для того чтобы продлить срок службы дренажной системы, перед тем как засыпать щебенку её нужно промыть. Это позволит фильтрующей обмотке дренажной трубы прослужить намного дольше.
Особенности дренажа для фундаментов различных типов
Дренаж при строительстве различных типов фундамента имеет особенности, которые влияют на состав системы. Разработаны и успешно применяются стандартные инженерные решения для отведения воды от типовых построек. Если возводимое здание и состав грунта не имеют аналогов, проектируется система, которая включается в генеральный план строительства.
Ленточный фундамент
Это наиболее распространенный вид основания для средних и небольших построек. Он используется на средних и устойчивых грунтах. Прекрасно показал себя при малоэтажном строительстве. Но если постройка возводится в низине, а в почве содержится избыточная влага, дренаж ленточного фундамента обеспечит долговечность сооружения. При эксплуатации здания ленточный фундамент испытывает действие разрушающих факторов.
- Песчаная подушка размывается и заиливается – это вызывает неравномерные проседания здания.
- Осенью вода активно впитывается в монолит бетона, с наступлением морозов она замерзает и разрушает объект.
- Влага, содержащаяся в почве в непосредственной близости от ленты, зимой замерзает и расширяется, оказывая разрушительное влияние на структуру – эффект морозного пучения грунта.
С этими проблемами справится кольцевая или пристенная дренажная система фундамента. Определенный тип выбирается в зависимости от объема удаляемой влаги и состава грунта.

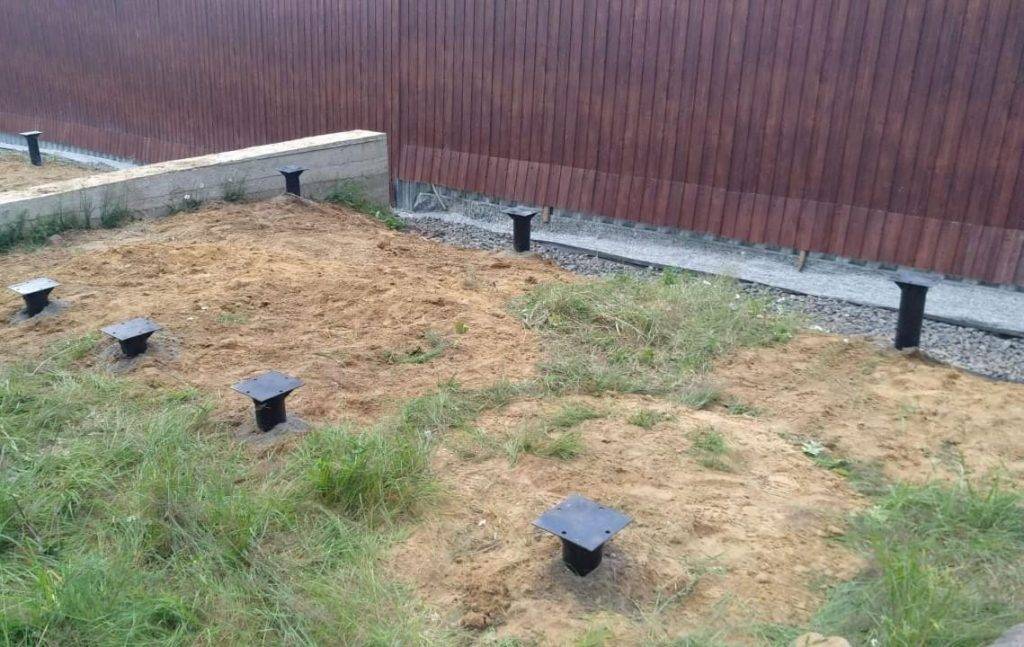

Свайный фундамент
Это очень надежная опорная конструкция, которая изготавливается из бетонных или металлических элементов и связывается в единое целое бетонной или стальной лентой. Такие системы активно применяются на проблемных грунтах (склонах, берегах водоемов, в заболоченной местности) и гарантируют высокую устойчивость постройки. Элементы, находящиеся в земле, также нуждаются в защите, которую может обеспечить эффективное водоотведение — дренаж свайного фундамента.
Такая конструкция реализуется различными способами.
- Пристенный дренаж закладывается со значительным заглублением (ниже точки промерзания). Он освобождает сваи от избыточной гидростатической и механической нагрузки и отводит влагу непосредственно от опор.
- Кольцевой применяется в более сухих условиях эксплуатации и гарантирует осушение значительных площадей, поскольку отступает от здания на расстояние до 5 — 7 м.
- Для удаления поверхностного увлажнения применяются траншейные конструкции. В рассчитанных местах формируются неглубокие рвы, которые направляют поток к водоприемнику. Примером таких конструкций служит городская ливневка.
- При высоком уровне подземных вод применяется вертикальное дренирование с помощью нескольких скважин-водонакопителей. Избыточная влага наполняет емкости и удаляется насосом. Разводку к скважинам можно выполнить из гибких пластиковых труб.
Своевременное удаление влаги из грунта позволит избежать коррозии металлических элементов и обмерзания бетонных конструкций. Для песчаных и каменистых грунтов такая защита не требуется.
Плитный
Если фундамент — это монолитная плита, то его дренаж проводят пластовым способом. Такой метод применятся для сложных грунтов с низкими несущими способностями.
- Если под строительным участком расположена водная линза с непредсказуемыми свойствами.
- Неоднородность и наслоение водонесущих пластов.
- Строительство проводится в низине на глинистом грунте повышенной влажности.
- Присутствие проточных водоносных слоев.
Пластовый дренаж фундаментной монолитной плиты осуществляется созданием слоя с высокой водопроницаемостью. Он формируется из щебня, песка, и других материалов средних фракций под некоторым уклоном к горизонтали. Если здание возводится на неровной местности, используется естественный уклон. Опорная часть плиты герметизируется, а на дно подсыпки укладывается мембранный материал.
Отводимая вода попадает в дрены, размещенные на некотором удалении, и выводится за пределы участка.
