Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Опрессовывающиеся соединения

В сравнении с компрессионными узлами, пресс-фитинги обладают большей надежностью. Если после обжатия была достигнута герметичность соединения, проверенная под давлением воды, то узел не требует дальнего периодического контроля и может быть скрыт штукатуркой, стяжкой или облицовочными материалами. Высокая степень герметичности пресс-фитингов имеет и отрицательную сторону – стык является неразборным. В случае некачественного соединения обжатый фитинг необходимо будет обрезать вместе с частью трубы, и повторить монтаж. Устройство металлопластиковых трубопроводов этим методом занимает меньше времени, но требует специального оборудования – ручных клещей или полуавтоматического аппарата для опрессовки. Последовательность действий при монтаже состоит из следующих операций:

  • При помощи трубореза или ножовки по металлу нарезаются куски МПТ необходимой длины.
  • Калибратором снимается внутренняя фаска и восстанавливается первоначальное сечение.
  • Монтируемый конец очищается от заусениц, опилок и частиц грязи.
  • На штуцер фитинга одевается монтируемая труба с предварительно установленной обжимной муфтой.
  • Соединение опрессовывается при помощи ручных клещей или аппарата.

Для сборки систем МПТ диаметром до 20 мм используется ручной инструмент. Трубы большего размера потребуют применения электрических устройств. Штуцеры фитингов разных производителей могут иметь отличное друг от друга сечение. Для их опрессовки используются соответствующие насадки на клещи.

Как осуществляется монтаж различных видов фитингов для металлопластиковых труб

В переводе, слово fitting означает: устанавливать, монтировать. В трубопроводах фитингами называют элементы соединения на окончании участков трубы.

При монтаже системы водопровода применяют такие виды фитингов для металлопластиковых труб:

  • муфты;
  • переходники на резьбовое соединение;
  • тройники;
  • компенсаторы;
  • колени.

Профессионалы зачастую применяют именно пресс-фитинги. Они позволяют герметично соединить два участка трубы и надежно их зафиксировать.

Для такого вида фитингов используют пресс-клещи. Они позволяют значительно увеличить срок службы такого соединения. Правда, в случае необходимости замены фитинга он может быть только отрезан вместе с небольшим участком трубы и заменен на новый. Эта процедура выглядит следующим образом:

  1. труба обрезается при помощи особых ножниц;
  2. калибратором обрабатывается окончание трубы, ровняется место среза и убирается внутренняя фаска;
  3. фаскоснимателем проходятся по внешнему краю трубы;
  4. гильза снимается с фитинга и осматриваются уплотнительные кольца (на отсутствие повреждений);
  5. пройдя проверку, гильза снова ставится на место;
  6. в трубу вставляют штуцер соединителя;
  7. над гильзой ставят пресс-клещи и прижимают ручки инструмента.

Одну гильзу нельзя обжимать более одного раза. Поэтому при неправильной установке такой фитинг подлежит замене.

Вместе с пресс-фитингами применяют и компрессионные виды фитингов (относятся к разборным видам). Они представляют собой комплект из накидной гайки, втулки, резиновых уплотнителей и фиксирующей цанги.

Затягивают такой фитинг при помощи двух гаечных ключей. Делать это необходимо в таком порядке:

  1. Труба предварительно подготавливается.
  2. На этот отрезок трубы насаживается гайка, после нее – обрезное кольцо, а потом труба вставляется в корпус фитинга.
  3. Перед затягиванием гайки необходимо сделать подмотку ФУМ-лентой (2-3 витка от края резьбы, удерживая ленту в натянутом состоянии). Далее резьба смазывается подсолнечным маслом для дополнительной защиты от протечек.
  4. Гайка крутится вручную до упора. Только после этого одним гаечным ключом фиксируем фитинг, а вторым подтягиваем саму гайку.

Такое соединение имеет ряд преимуществ:

  • нет необходимости в применении дорогостоящего оборудования;
  • не нужны специальные знания и навыки;
  • возможность демонтажа соединения в случае необходимости.

Есть у этого вида фитингов для металлопластиковых труб и свои минусы:

  • большие перерывы в пользовании отопительной системы или некачественная установка фитинга могут привести к ослаблению соединения;
  • периодически требуется замена резиновых уплотнителей (частоту их замены определяют в зависимости от условий эксплуатации водопровода или отопительной системы).

Из-за конструктивных особенностей разных видов металлопластиковых труб (разница в свойствах пластика и металла) каждый материал в составе трубы имеет свой коэффициент расширения. Поскольку протекающая жидкость имеет большой температурный диапазон, в местах соединения возникают со временем протечки. Это одна из причин, по которой все виды металлопластиковых труб монтируют не в натяжку.

Крепежами трубу фиксируют на стене, с шагом 1 метр. Крепеж саморезом фиксируется на горизонтальной или вертикальной поверхности, а в него вставляется труба.

После монтажа системы водопровода необходимо проверить ее на отсутствие протечек:

смонтированные трубы подсоединяют к гибким шлангам смесителя или водонагревателя, визуально осматривается целостность соединений;
особое внимание уделите тройникам и другим разветвителям (откройте краны в точках водозабора и медленно прокрутите кран подачи воды);
данный этап проверки лучше делать с напарником (одновременно с подачей воды нужно контролировать ее выход из конечных точек), после промывки водопровода конечные точки водозабора закрываются, и система проверяется под давлением;
для наглядности можно провести по местам соединений элементов системы бумажной салфеткой (для выявления возможных протечек).

Читайте материал по теме: Виды полипропиленовых труб

Преимущества и недостатки

Самое большое преимущество прессового соединителя – надежность. Соединение неразъемное, герметичное и не требует никакого обслуживания (например, подтягивания гаек, как у компрессионных фитингов). Металлопластиковый трубопровод, соединенный при помощи пресс-фитинга, можно даже заливать в стяжку или зашивать фальш-стенами из гипсокартона.

Прочие достоинства пресс-фитингов:

  1. Простая надежная конструкция обеспечивает долговечность.
  2. Прочность соединительного узла.
  3. Легкий и быстрый монтаж с применением несложного оборудования – ручного пресса.
  4. Большой ассортимент разнообразных конструкций позволяет подобрать пресс-фитинги для монтажа инженерных металлопластиковых систем любой конфигурации.
  5. Долговечность. Срок службы примерно равен сроку службы пластика и составляет десятки лет.
  6. Стойкость к коррозии основного материала – латуни, нержавеющей стали.
  7. Безопасность для людей, животных.
  8. Экологичность. Металлические детали после использования просто переплавляют в новые изделия.
  9. Соединители практически не сужают сечение металлопластиковых трубопроводов, имеют небольшое гидравлическое сопротивление.

Недостатки:

  1. Латунные фитинги рассчитаны на рабочее давление до 1,6 Мпа (16 атмосфер). Но на практике такое давление обычно не встречается даже в многоэтажках. В частных домах давление редко превышает 2-3 атмосферы.
  2. Латунные изделия с течением времени покрываются патиной, темнеют. Поэтому их часто покрывают хромом или никелем для декоративности.
  3. В определенном смысле недостаток фитинга в его «одноразовости» – неразъемное соединение разборке не подлежит, запрессовывать соединитель повторно нельзя, при неправильной запрессовке пресс-фитинг придется обрезать и выкинуть.

Монтаж металлопластиковых труб своими руками: с чего начать

Изучать работу с металлопластиковыми трубами начнем с того, что научимся правильно их резать. Дело в том, что сама по себе эта разновидность труб является сравнительно мягким материалом – неправильный или неаккуратный нажим ножницами может просто сплющить конец трубы. Деформированная труба, даже если ее выровнять, обжимается намного хуже, следовательно, вероятность протечки возрастает.

Монтаж металлопластиковых труб своими руками – обрезка

Процесс порезки металлопластиковых труб выглядит примерно так: сначала легким нажимом необходимо сделать небольшой надрез на половину диаметра трубы, после чего, проворачивая ножницы по кругу, дорезаем трубу до конца. Таким способом получается ровный и несмятый край трубы.

Устройство фитинга металлопластиковых труб

Качественная установка невозможна без правильного соединения трубы с фитингом. Чтобы понять принцип их соединения, необходимо изучить конструкцию обжимного фитинга. Он состоит из трех частей – корпуса (с одной стороны которого предусматривается либо резьбовое соединение, либо фитинг, а с другой находится штуцер с кольцевыми резиновыми уплотнителями), обжимной гайки и конусного кольца. Именно эти три элемента и обеспечивают герметичность соединения. Работает такой разъем довольно просто – по мере затягивания гайки обжимное кольцо сдавливает трубу, заставляя ее плотно и с усилием облегать штуцер с резиновым уплотнителем.

Как соединить металлопластиковые трубы фото

Теперь о непосредственном соединении трубы и фитинга. Для начала на соединяемый конец трубы необходимо надеть гайку и следом за ней натянуть латунное обжимное кольцо. В разных моделях металлопластиковых труб обжимное кольцо может делаться по-разному – одни производители делают его конусом, а другие прямым с большими фасками. Те, которые с фасками, могут устанавливаться любой стороной, а те, что изготовлены конусом, надеваются на трубу тонкой стороной от фитинга.

Надели? Теперь, ровно обрезанный край необходимо откалибровать. Как правило, внутренний диаметр металлопластиковых труб немного меньше, чем штуцер фитинга – делается это с целью достижения высокой плотности обжима. В обычном состоянии натянуть трубу на штуцер довольно сложно. Вставляем калибр во внутреннее отверстие трубы и, проворачивая его в разные стороны, погружаем вглубь на пару сантиметров. Некоторые умельцы вместо калибратора используют рукоять разводного ключа – это неправильно и может привести к неприятным последствиям в виде деформации конца трубы и, как следствие, протечки соединения.

Работа с металлопластиковыми трубами – калибровка

Слегка смочив водой штуцер фитинга, надеваем на него трубу. Натянуть ее необходимо до самого конца, пока труба не упрется в небольшое белое кольцо. Если вставите трубу не до конца, шансы, что ее сорвет в процессе эксплуатации, возрастают в несколько раз. На этом этапе следует проконтролировать ровность среза – если труба уперлась в белое кольцо равномерно со всех сторон, значит все в порядке. Если с какой-либо из сторон имеется щель более миллиметра, то лучше трубу снять, а ее конец подрезать заново, поскольку такая стыковка может привести к нарушению герметичности.

Соединение металлопластиковой трубы и фитинга фото

Если все соединилось нормально, то можно сдвигать гайку как можно ближе к фитингу и с помощью разводных ключей зажимать со всей силой, пока не появится характерный скрип или писк. Не стоит бояться тянуть – если фитинг качественный, то гайка выдержит любые нагрузки. Если лопнет, то это даже лучше. Вы избавитесь от некачественной запчасти, эксплуатация которой могла бы привести к потопу.

Как обжать фитинг металлопластиковой трубы

Вот, в принципе, и весь монтаж металлопластиковых труб своими руками. Сложно? Как по мне, то проще ничего нет. Ну а вы судите сами – кто-то поддержит мое мнение, а кому-то эта работа покажется невыполнимой.

Автор статьи Юрий Пановский

Преимущества и недостатки

Пресс-фитинги уже зарекомендовали себя как надежные и прочные закрепители металлопластиковых конструкций.

Рассмотрим другие положительные стороны использования пресс-фитингов:

  1. Работа системы не нуждается в контроле и дополнительном обслуживании. Можно устанавливать скрытый трубопровод, либо же вовсе заливать систему цементом.
  2. При колебаниях температур не возникает эффекта расширения труб. Благодаря этому, пресс-фитинги можно использовать для труб, подающих горячую воду.
  3. Быстрый монтаж. Для того, чтобы установить такую систему, достаточно вооружиться специальными пресс-клещами. Особых навыков для установки не потребуется.
  4. Нет необходимости в большом количестве арматуры. Прокладка трубопровода упрощается. Расход на материалы – уменьшается.

Помимо достоинств, однако, выделяют и некоторые недостатки пресс-фитингов:

  1. «Одноразовость» системы. Такую конструкцию невозможно рассоединить. Если во время установки пресс-фитинг запрессован неправильно, единственное, что придется сделать – отсоединить его и выбросить.
  2. Латунные изделия имеют свойство со временем покрываться малоприятной для глаза патиной и темнеть. Впрочем, пользователи советуют покрыть такую конструкцию никелем или хромом для придания декоративности.
  3. Пресс-соединения из латуни рассчитаны в своей работе на давление в 16 атмосфер. Но в городских квартирах давление преимущественно варьируется в пределах 2-3 атмосфер.

Сфера применения

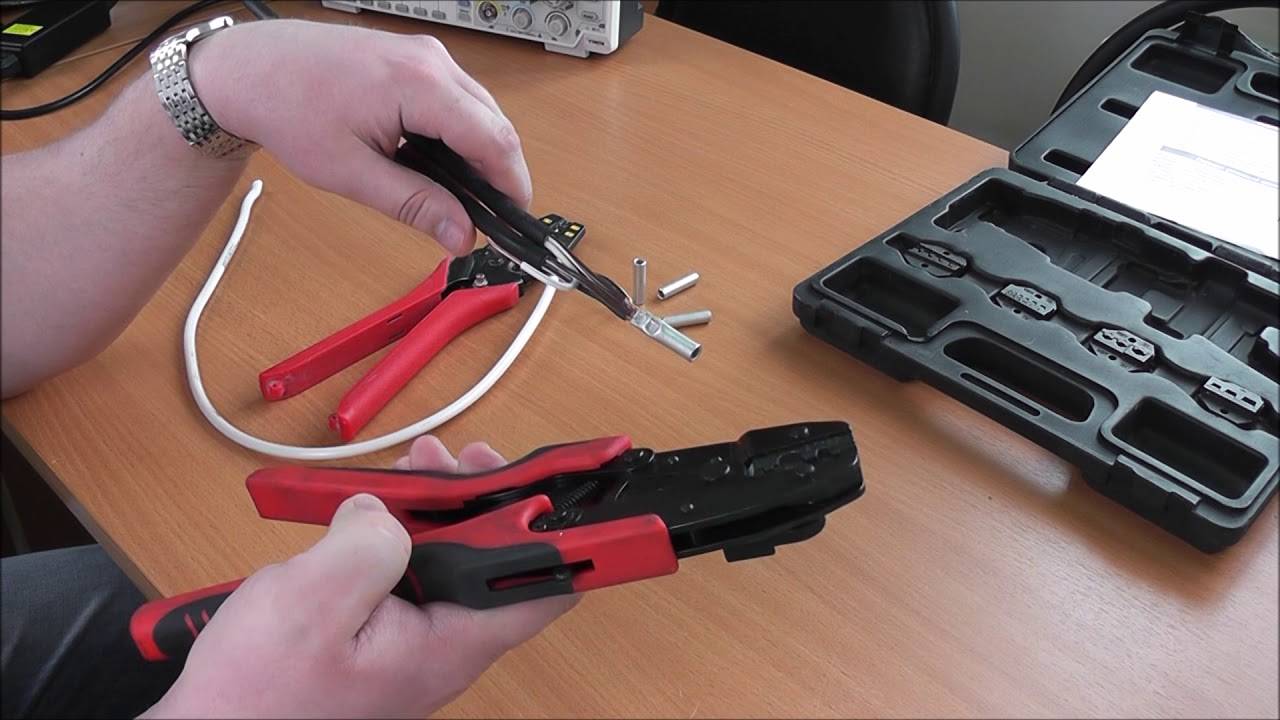

У разных моделей пресс – клещей могут отличаться размеры губок, кримперов, а также гильзовой части. Однако, несмотря на такие отличия, они в основном применяются для решения следующих задач:

  • Проведение подготовительных мероприятий с жилами проводников для их дальнейшего крепления внутри клемм разнообразных электроустройств;
  • Соединение между собой разных наборов проводников (проводов).

Как правило, опрессовка используется в тех случаях, когда необходимо соединить между собой многожильные провода. Зажатие проводов с большим количеством жил, без предварительных подготовок, в клеммы чревато тем, что со временем между ними образуется пустота, в результате чего контакт на соединении становится хуже.

Обжимка проводов

Главное достоинство использования крепежей для обжимки проводов заключается в том, что после проведения работ, воздух не сможет проникать внутрь гильзы. Благодаря применению специальных клещей, пользователь может создавать надежные соединения, состоящие из большого количества жил, сделанных из разного материала (алюминий, медь).

Обжатие кабелей для компьютера

К отдельному типу кримперов следует отнести модели, применяемые для обжима так называемых кабелей – витая пара. Принцип их функционирования практически такой же, как и у двухгубочных аппаратов. Однако они оснащаются специальными матрицами, которые способы работать с телефонными либо компьютерными штекерами.

Обжим металлопластиковых труб

Для обжима металлопластиковых труб используются специальные элементы, которые называются фитингами. Они бывают компрессионными, а также прессовыми. Обжимные клещи применяются для работы с прессовыми фитингами, в то время как компрессионные можно устанавливать при помощи обычного гаечного ключа.

Что это за деталь — пресс-фитинг?

Существует несколько типов пресс фитингов, однако вне зависимости от этого все они имеют практически одинаковое устройство и состоят из однотипных элементов. В состав любой детали входит:

  • Корпус. Это формообразующий элемент. От него зависит тип устройства. Может быть выполнен в форме угла, тройника или муфты. Корпуса изготавливаются из латуни или меди.
  • Гильза. Основа фитинга. Выполняется обычно из нержавеющей стали. На поверхность гильзы устанавливаются колодки специального инструмента для обжима при установке элемента. Сжатая должным образом гильза не теряет приобретенную форму даже спустя годы эксплуатации.
  • Клипса. Представляет собой кольцо из эластичного материала. Соединяет гильзу и корпус, кроме того выступает в роли прокладки, защищающей соединение от возможного распространения гальванических токов.

Пресс фитинги устанавливаются на трубе при помощи специального инструмента. Он называется пресс для обжима и может быть ручным или гидравлическим.

Все модели пресс фитингов устроены приблизительно одинаково. Схематично их устройство представлено на рисунке

Ассортимент данных деталей очень широк, что позволяет создавать разводку любой конфигурации. Для монтажа линейного трубопровода используются переходники и соединительные муфты. Для разветвлений и поворотов применяются различные отводы, уголки, тройники и крестовины. Так же использование комбинированных пресс фитингов дает возможность подключаться не только к металлопластиковым, но и стальным трубам обычной металлической и запорной арматуры.

Для соединения  деталей одинакового диаметра применяются муфты. Для элементов из различных материалов или разного размера используются переходники. Они могут быть различных типов. При этом на патрубок пресс фитинга, на который будет устанавливаться труба из металла, нарезается резьба. Она может быть внешней или же внутренней. Кроме того унификация фитингов позволяет подключать металлопластиковые трубы к медным трубопроводам.

Благодаря своим высоким эксплуатационным характеристикам пресс фитинги для металлопластиковых труб образуют надежные соединения, которые используются для монтажа отопительных систем

Подготовка труб к обработке пресс-клещами

Непосредственно перед сборкой систем из металлопластика, т.е. перед использованием пресс-клещей и осуществлением обжимных мероприятий трубный материал готовят соответствующим образом.

Во время осуществления разметки металлопластикового трубного материала нужно обязательно добавлять с обоих концов детали небольшой напуск (2-3 см). Иначе после вставки фитинга фрагмент окажется более коротким, чем нужно по смете. Положение неправильно установленного пресс-фитинга откорректировать не получится. Придется вырезать весь фрагмент и установить на это место новый

Последовательность действий актуальна для инструмента любого типа и требует обязательного соблюдения:

  1. При помощи рулетки от бухты отмеряют нужное количество трубного материала и делают пометку маркером там, где будет предполагаемый срез.
  2. Ножницами для резки металлопластика отсекают деталь необходимой длины, проследив, чтобы образовавшийся край был максимально ровным и составлял четкий прямой угол с условной центральной осью изделия.
  3. При использовании для работы гильотинного инструмента его нижний край держат строго параллельно поверхности трубы, лишь слегка вдавливая режущую часть в податливый материал.
  4. Когда обрезка проведена, получившиеся торцевые края обрабатывают калибратором. Он корректирует и выравнивает форму среза и аккуратно снимает внутреннюю фаску.
  5. С фитинга снимают обжимную гильзу и надевают на край трубы. Штуцер вставляют непосредственно внутрь среза.
  6. Торцевые части элементов соединения плотно прижимают, а область стыка изолируют уплотнительной прокладкой. Она предохраняет материал от проявления коррозии и обеспечивает герметичность всей системы в целом.
  7. Контроль размещения трубы в гильзе осуществляют через круглый вырез на краевой зоне.

Когда соответствующая предварительная подготовка завершена, приступают к использованию пресс-клещей и осуществляют обжимную операцию.

Как правильно соединяются металлопластиковые трубы

Для соединения этих элементов ветки водоснабжения используются специальные пресс-фитинги, компрессионные детали и надвижные пресс-фитинги. Рассмотрим методику их монтажа более подробно.

Фитинги компрессионного типа удобны и просты в работе, их можно использовать не один раз

Компрессионные детали. В данном случае речь идёт о применении обжимных латунных фитингов. Чтобы соединить с их помощью элементы ветки водоснабжения, достаточно иметь гаечный ключ. В конструкцию детали входят накидная гайка, штуцер и разрезное кольцо. Обжимные фитинги можно разбирать, а также использовать повторно.

Даже человек, имеющий лишь начальные сантехнические навыки, может справиться с задачей соединения металлопластиковых труб по этой технологии. Последовательность мероприятий такая:

  • сначала подготавливается труба необходимой длины. Основное требование звучит так: участок заготовки на расстоянии 10 см до и от места разреза должен быть ровным;
  • затем заготовка по разметке обрезается с помощью прецизионных ножниц. При этом плоскость среза должна быть строго перпендикулярной её продольной оси;
  • после проверки целостности всех деталей и прокладок, на трубу надевается гайка, а затем кольцо от фитинга;
  • кромка заготовки обрабатывается развёрткой. Калибровочной стороной снимается внутренняя фаска на 1 миллиметр. Другой стороной – фаска внешняя;
  • труба насаживается на фитинг до упора;
  • на штуцер накручивается накидная гайка сначала вручную, а затем с помощью ключа. В конечном итоге должны остаться на виду 1-1,5 витка резьбы.

Именно данный фактор обусловливает наличие у такого цангового соединения металлопластиковых труб одной особенности. Заключается она в необходимости периодического подкручивания накидной гайки.

Если есть необходимость в скрытой прокладке труб, то для их монтажа стоит использовать пресс-фитинги

Специальные пресс-фитинги. Эти соединительные элементы применяются при прокладке скрытых коммуникаций и при обустройстве тёплых полов. Работы проводятся с применением инструмента, получившего название пресс-клещи. Монтаж в этом случае получается более надёжным, чем при использовании компрессионных фитингов. Соединение выполняется в следующем порядке:

  • труба обрезается. Край калибруется путём снятия фасок, как наружной, так и внутренней. Контроль диаметра трубы производится с помощью калибратора;
  • фитинг проверяется на наличие уплотнительных колец и диэлектрической прокладки;
  • на его край надевается обжимная муфта;
  • на штуцер надеваются уплотнительные кольца, после чего фитинг вставляется в трубу;
  • в процессе обжима муфты с помощью пресс-клещей необходимо контролировать попадание буртика гильзы в углубление на пресс-насадке. Этот инструмент комплектуется вкладышами, подходящими для работы с трубными изделиями разного диаметра. Повторно обжимать муфту нежелательно, действовать нужно так, чтобы положительный результат получился с первого раза.

В продаже присутствуют пресс-фитинги, муфта на которых уже закреплена. Такое техническое решение позволяет сразу насаживать деталь на трубу. Глубина посадки контролируется через имеющееся в муфте отверстие.

Надвижные фитинги. Такой соединитель для водопроводных металлопластиковых труб фиксируется не только с помощью пресс-клещей. В этом случае предполагается также использование эспандера с целью расширения диаметра трубы до размера, позволяющего выполнить надёжный крепёж фитинга. В итоге получается неразъёмное соединение. Используют его при обустройстве скрытого трубопровода.

Надвижной фитинг дает неразъемное соединение, и также может применяться при скрытой проводке коммуникаций

Ответ на вопрос, как соединяется металлопластиковая труба с фитингом такого типа начинается со стандартной фразы: сначала подготавливаем отрезок необходимой длины. Затем надеваем на него муфту, после чего край трубы расширяем эспандером. Потом надевается фитинг, муфта зажимается прессом, а штуцер на фитинге затягивается. Такие действия обеспечат надёжное и плотное соединение.
