Какие бывают диммеры?
По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.
Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:
- Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
- Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
- Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).
Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:
- Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.
- Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
- Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.

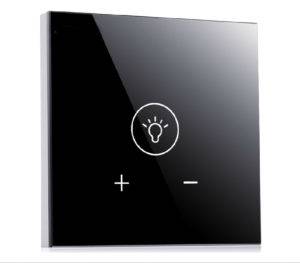

Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.
Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.
Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.
Диммеры можно разделить по типу регулируемых ими ламп:
- Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
- Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).
- Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.
Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.
Подробнее о диммировании различных типов ламп смотрите в этом видео:
Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.
Принцип широтно-полюсной модуляции (ШИМ)
Изменения мощности питающего напряжения при применении шим-контроллера обеспечивается благодаря подаче на коммутирующий элемент (в случае со светодиодами – полевой транзистор, симистор либо динистор) сигналов с изменяющейся скважностью. S=T/T1, где Т – период импульсов, Т1 – период положительного фронта
S=T/T1, где Т – период импульсов, Т1 – период положительного фронта.
В ШИМ-контроллере импульсы следуют с постоянной частотой, изменяется лишь длительность пауз.
Ниже представлена принципиальная схема ШИМ-контроллера:
Увеличение ширины импульса увеличивает время поступления тока через транзистор к нагрузке, следовательно, и пропускаемый ток. Частота следования импульса значительно выше той, которую способен уловить глаз, обычно 100-200Гц, потому мерцания светодиодов мы не ощущаем. Преимущество регуляторов нагрузки на основе ШИМ-контроллеров, значительно более высокий КПД сравнительно с резистивными, поскольку избыточная нагрузка гасится, а не потребляется.
Подключение диммера в схему питания светодиодной лампы
Существует два варианта подключения:
- Схема подключения перед драйвером питания, когда диммируется переменное напряжение;
- Подключение после драйвера питания, с ШИМ-регуляцией постоянного напряжения.
Классификация диммеров
Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.
На рынке есть несколько типов моноблочных устройств:
- С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
- С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
- Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.
Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.
По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.
Дополнительные функции
Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.
Современные модели обладают значительно расширенным функционалом:
- Работа по таймеру.
- Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
- Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
- Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
- Возможность голосового управления системой.
- Стандартно команды отдаются с пульта дистанционного управления.
Управление
Выбирая диммер необходимо учитывать способ управления этим устройством. Различаются следующие типы:
- Поворотный или поворотно-нажимной регулятор. Эти устройства регулируют напряжение при помощи переменного резистора. Нажимные используют тот же принцип, но включение и выключение питания происходит за счет нажатия на рукоятку. Основной недостаток этих устройств кроется в перегреве. При выборе неправильного параметра мощности, контакты резистора перегреваются, что на начальных этапах затрудняет регулировку, а в последствии становится причиной полного выхода из строя.
- Сенсорные — самый современный тип. В схеме используется семистор. Этот элемент не регулирует величину сопротивления. Работает за счет контроля частотной модуляции электрического напряжения. Подобные диммеры используются для подключения в схему светодиодного освещения. Это самые продвинутые приборы. Некоторые модели имеют встроенный выпрямитель напряжения и защиту от перегрева. Данный тип можно подключать к системе «Умного дома». Самые дорогие модели имеют блок подключения к сети Wi-Fi, возможность управления через приложение, голосовыми и звуковыми командами.
- Кнопочные. Также используют принцип семистора. Главное отличие — наличие механической кнопки регулировки. Такие модели намного проще, чем сенсорные, но и они также оснащаются выпрямителем напряжения. Часто производятся со встроенным выключателем в виде дополнительной кнопки. Это позволяет значительно упростить подключение и расширить общую цепь регулировки освещения.
Также описываемые устройства различаются по способу монтажа.
- Модульные. Эти элементы устанавливаются в электрический щит. Используются для регулировки наружного освещения или одновременного регулирования во всех помещениях. Отдельные модели имеют сенсор освещения, что позволяет регулировать работу ламп без вмешательства человека. Подключение к вводной стороне питания определяет мощность этих устройств. Можно встретить модульные регуляторы мощностью до 1500 ватт.
- Кабельные. Монтируются на переносные источники света. Часто встречаются на шнурах настольных светильников. Подобные элементы могут регулировать только свет ламп накаливания. Данный тип регуляторов запрещается устанавливать на несколько источников света, даже если мощность прибора это позволяет.
- Блочный или моноблочный. Монтируется этот прибор непосредственно на стену. Может использоваться в схеме вместе с выключателем. Блочные устройства могут быть сенсорными, кнопочными или поворотными. Отличительной особенностью является простая схема подключения и наличие болтового контактного соединения и крепления к стене.
Любой из описанных типов может использоваться в цепи освещения в качестве одинарного устройства. Подобный диммер используется вместо выключателя. Также могут подключаться в качестве дополнительного регулятора или проходного устройства. Далее будут даны принципиальные схемы подключения этих элементов.
Электрическая Принципиальная Схема Диммера
У них гарантированно хорошее охлаждение.
О каких ти тыс.
Первая обмотка — витков эмалированного провода диаметр 0. Симисторный регулятор мощности (своими руками)
Такая модель — идеальна для новичков. По продолжительности горения.
Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. А потом вы остаётесь в темноте и Вот, к примеру, покупаете вы недорогую ти ваттную СД-лампу в гостиную, а света она даёт — впору в сортир ставить, метр-на-метр.
Вот как оно появляется. Один вариант востребован редко из-за своей конструктивной сложности и производительности.
То же самое происходит и с отрицательной полуволной, поскольку диак и триак — устройства симметричные, и им все равно, в какую сторону течет через них ток. Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора. Регулятор мощности, диммер 220В 2000Ватт
Схема и принцип её работы
Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.
Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на 220 вольт, представленной на рисунке. Основной элемент схемы – симистор VS1. Он пропускает ток в обоих направлениях при появлении на управляющем электроде отпирающего импульса. Силовые электроды VS1 подключаются последовательно с нагрузкой. Поэтому ток нагрузки равен току симистора. В цепи управления силовым ключом расположен динистор VS2, открытое и закрытое состояние которого зависит от величины напряжения на его электродах. Элементы R1, R2 и С1 участвуют в цепи заряда конденсатора С1. Диод VD1 и светодиод LED образуют цепь индикатора включенного состояния. При включении диммера симистор закрыт и ток нагрузки не протекает. В момент появления очередной положительной или отрицательной полуволны сетевого напряжения через резисторы R1 и R2 начинает протекать ток. Конденсатор С1 заряжается со скоростью, которая определяется сопротивлением указанных резисторов. Ввиду того что напряжение на конденсаторе не может измениться мгновенно, образуется некоторый фазовый сдвиг между напряжением в сети и на С1.
При достижении на конденсаторе напряжения равного напряжению срабатывания динистора (32В), последний открывается, что приводит к появлению импульса на управляющем электроде VS1 и его отпиранию. Через нагрузку протекает ток. Симистор находится в открытом состоянии до окончания полуволны (смены полярности) сетевого напряжения. Затем процесс повторяется.
За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.
Регулируем освещение
Лампы накаливания до сих пор занимают ведущее положение в своей нише. Но есть у них недостаток: сопротивление спирали в холодном состоянии намного ниже, чем в раскаленном. По этой причине во время включения через спираль проходит ток, во много раз превышающий рабочий. Это снижает срок ее службы в несколько раз. Чтобы решить проблему, необходимо сделать включение освещения плавным при помощи диммера.
Существует множество различных схем как простых, так и сложных. Какую из них собирать – вопрос квалификации и личного предпочтения. Вот, например, одна:
Решение простое, но эффективное. Регулировка производится диодным мостом, в одну диагональ которого включена нагрузка, а в другую – управление. Управляющий элемент – тиристор VS1 КУ 202Н, угол открывания которого регулируется транзисторами VT1 и VT2. На схеме видны параметры многих деталей. Транзисторы можно заменить другими S8050 и S9012 соответственно. Если использовать диодный мост КЦ 405А, то выходная мощность не более 200 Вт. Все можно собрать на монтажной плате. Питание – 220 В.
Есть более совершенная схема для ламп накаливания – на симисторе. Управление угла открытия производится переменным резистором (регулируется скорость заряда конденсатора). В цепи управляющего электрода стоит динистор.
Нет ничего сложного, своими руками собирается за полчаса.
Как изготовить диммер для ламп накаливания самостоятельно?
Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.
А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.
Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.
Схема приобретает следующий вид:
Улучшенная схема несложного в сборке диммера для ламп накаливания
Разбираемся с деталировкой
| Обозначение на схеме | Иллюстрация | Элемент схемы, допустимые аналоги |
|---|---|---|
| VS1 | Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора. | |
| VS2 | Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102. | |
| R1 | Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи. | |
| R2 | Резистор 4.7÷10 кОм, 0,5÷2 Вт | |
| C1 | Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В. | |
| С2 | Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В. |
Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.
В собранном виде это может получиться примерно так
Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.
Схема диммера с фазовым регулятором мощности ГРН-1-220
DA1 – интегральный регулятор ГРН-1-220
R1 – переменный резистор 330 кОм
ЕL1 – подключенная нагрузка мощностью до 400 Вт.
Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃. Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.
Диапазон изменения выходного напряжения – от 0 до 97%.
Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.
В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.
Схема для подключения нагрузки мощностью свыше 400 Вт
В схему добавлено всего два элемента:
VS1 – симистор ТС122-25, ТС132-40 и другие.
R2 – резистор 100 Ом
По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.
* * * * * * *
Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.
Схемы подключения
Монтаж выполняется в определенной последовательности. После отключения питания необходимо убедиться, что выключатель обесточен. Затем крышку устройства снимают с корпуса, ослабляют крепления и вынимают прибор из ниши в стене. В случае повреждения изоляционного слоя проводов открытые участки необходимо закрыть несколькими слоями изоленты. Провода подсоединяют к клеммам диммера, следя, чтобы их оголенные концы имели длину до 3 мм. Диммер с подключенными проводами размещается на месте выключателя и надежно фиксируется. Остается подключить питание и проверить исправную работу устройства.
Монтаж выключателя с диммером ничем не отличается от стандартной последовательности работ при установке обычной модели. Если необходимо подключить одновременно выключатель и диммер, последний лучше разместить ближе к обычному месту отдыха. Если в комплекте поставляют дополнительные выносные кнопки, их можно монтировать на расстоянии до 50 м от светорегулятора.
Фазный провод при этом подводится к соответствующей клемме регулятора света и первым клеммам каждой кнопки. Вторые клеммы кнопок соединяются с клеммой В на регуляторе. Нагрузку подключают на вторую клемму диммера и к нулевому проводу.
Правила подключения
Следует убедиться в том, что нагрузка совместима с управляющим устройством по типу и мощности. При установке встраиваемого диммера надо предусмотреть возможность доступа в процессе эксплуатации для выполнения ремонтных работ.
Ноль сети 220 V подключают непосредственно к лампе накаливания, фазный провод – к регулятору.
В цепь фазы устанавливают выключатель. Выход с диммера подсоединяют к нагрузке.
Схема установки с двумя светорегуляторами
Диммеры соединяют перемычками. В серийных приборах 2 соответствующие клеммы обозначены на корпусе «стрелками». Свободные выходы подключают в разрыв фазной цепи. Такую схему применяют для регулировки мощности в нагрузке из разных мест. Это решение используют в большой комнате при отсутствии дистанционного управления.
Подключение к светодиодным лентам и лампам
Если применяется одноцветный источник, регулятор подключают непосредственно к нагрузке с учетом полярности. В схеме с приборами RGB выход диммера подсоединяют к специализированному контроллеру.
Включение прибора с двумя проходными выключателями
Этот способ применяют для удобства управления освещением в длинном коридоре.
В фазную цепь последовательно устанавливают 2 выключателя и диммер.
Как выбрать диммер
Выбирать электротехническое оборудование необходимо с учетом типа включения, мощности подключаемых приборов. Значение имеет способ монтажа, вид светорегулятора, совместимость. Для системы «Умный дом» рекомендуются LED диммеры с пультом, которые помогут интегрироваться в запрограммированные сценарии управления.
Вид диммера
Выпускаются следующие виды светорегуляторов:
- Механические – комплектуются переменным резистором, который регулирует напряжение в сети при вращении реостата или дросселя;
- Электронные – разработаны для светодиодных ламп, имеют кнопочное или сенсорное управление с датчиками, определяющими усилие давления;
- Акустические – реагируют на звуковые сигналы, интегрируются в экосреду «Умный дом»;
- Дистанционные – настройки задаются выносным пультом, данные передаются по ИК-каналу;
- Wi-Fi – управляются по цифровым каналам передачи данных с помощью приложений смартфонов, планшетов.
Вид регулятора выбирается исходя из личных предпочтений комфорта, запланированного бюджета.
Тип включения
Производятся поворотные, клавишные, сенсорные, поворотно-нажимные модели. Электротехника отличается сложностью, функционалом, ценой. Поворотные регуляторы простые, доступные, но не долговечные. Не все имеют функцию запоминания настроек. Более совершенные поворотно-нажимные модели. Клавишные отличаются сложностью, надежно служат устройства с хорошим качеством исполнения. Самыми функциональными и долговечными являются сенсорные регуляторы, способные с высокой точностью задавать степень интенсивность освещения.
Мощность светорегулятора
Суммарная нагрузка электротехнических устройств лежит в диапазоне от 300 до 1000 Вт. Мощность осветительных приборов, подключенных к регулятору, должна быть меньше паспортных значений на 15-20%. Это позволит защитить оборудование от перегрузок: при неправильном выборе из строя выйдут лампы и диммер.
Выпускаются устройства, рассчитанные на работу с разными видами осветительных приборов. Суммарная нагрузка энергосберегающих лампочек значительно ниже, чем у устройств с нитями накала. При использовании экономичного осветительного оборудования нужно приобретать диммеры, предназначенные для работы с лампами этого типа.
Способ монтажа
Выпускают накладные, встраиваемые и модульные модели. Накладные отличаются простым монтажом, но утилитарный дизайн сегодня выходит из моды. Встраиваемые устанавливаются в стандартные или специализированные распределительные коробки. Как любые выключатели, регуляторы этого типа комплектуются раздвижными лапами для установки враспор. Это самая широкая категория, в которой представлены приборы с разным функционалом, типом включения.
Модульные светорегуляторы устанавливают в боксах на шинах с элементами системы управления «Умный дом». Электротехнические изделия программируются, настройки меняются с помощью пультов, приложений смартфонов.
Какой диммер лучше
Правильно подобранный прибор будет служить долго, поможет экономить электроэнергию, не потребует преждевременной замены из-за сгоревшего предохранителя. Купить можно устройства разной мощности, отличающиеся функционалом. Все представленные в обзоре модели достойны установки в квартирах, офисах и загородных домах. Команда VyborExperta.ru рекомендует:
- ABB – для офиса или предприятия коммерческой сферы;
- TDM Electric – для бюджетного ремонта;
- Werkel WL01-DM600 – хороший выбор для городской квартиры;
- Xiaomi Yeelight Bluetooth – для системы «Умного дома»;
- Arlight SR-KN0120-IN – надежный диммер для лент 12 вольт;
- Legrand Valena Allure – для энергосберегающих ламп.
Электротехника, отобранная экспертами, имеет необходимые сертификаты, соответствует стандартам безопасности и является лучшей в своем классе.
На симисторе
Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.
Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.
На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке. Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:
Симисторный регулятор мощности на 1000 Вт
Тиристорная схема
Тиристорная схема диммера на 220 вольт приведена на рисунке ниже.
Тиристоры обозначены литерами V1 и V2
Обратите внимание, что они включены встречно, поскольку каждый пропускает часть полуволны синусоиды одного знака. Напряжения отпирания динисторов V3 и V4 регулируется рассеивающим энергию реостатом R5
Схема имеет две времязадающие цепочки: V3–C1 и V3–C2. В зависимости от уровня отпирающего напряжения на переменном резисторе R5 изменяется время зарядки конденсаторов, при разряде которых открываются ключи V1 и V2. Этим и определяется фаза пропускания синусоиды. Тиристоры можно найти в силовых схемах старых бытовых приборов – телевизоров или пылесосов.
Устройство диммера и принцип действия
Регулировка яркости осуществляется с помощью специальной поворотной ручки или клавиши. Подключение к электрической сети выполняется двумя выведенными проводами. Принцип действия диммера напоминает реостат. При движении ручки в правую или левую сторону, лампочка начинает гореть ярче или, наоборот, тускнеть. В случае убавления яркости происходит сокращение мощности потребления электричества. Благодаря этому свойству, диммер можно смело отнести к бюджетным экономичным устройствам.
Регулировка тока в диммере осуществляется с помощью резистора. Современные модели дополнительно оборудуются конденсаторами, семисторами и динисторами, обеспечивающими устойчивую и надежную работу устройства.
Диммер с регулятором напряжения работает по простой схеме. Вначале ток, поступающий на конденсатор, регулируется переменным резистором. Затем, после зарядки конденсатора, ток проходит по динистору и семистору. Совокупная работа всех элементов ограничивает подачу тока и к прибору освещения он подается в уменьшенном количестве. Одновременно после регулировки снижается входной ток на резисторе, уменьшая, таким образом, общие потери на линии.
В двухклавишных диммерах, кроме основных элементов, используется микроконтроллер, позволяющий выполнять динамичную оценку уровня сигналов.
Диодная схема в зарядном устройстве
Использование диммера в зарядном устройстве ноутбуках стало применяться одновременно с их выпуском. Производители всегда озабочены экономией заряда аккумуляторных батарей ноутбуков, поэтому dim монитора демонстрирует обратное поведение. Когда он подключён и аккумулятор заряжается, экран становится темнее. Когда аккумулятор включён, экран светится ярче. Значок батареи, устроенный на экране (вилка при подключении).
Подробная информация о зарядке в измерителе мощности показывает правильную работу регулятора. Этот процесс может быть отрегулирован пользователем в разделе электропитание ноутбука, в правой нижней части рабочего стола. Он устанавливается по желанию владельца в трёх режимах: сбалансированный, энергосберегающий, с высокой производительностью. При использовании последней схемы питание ноутбука потребляет много тока и батарея быстро разряжается.
