Донный клапан: предназначение, устройство + инструктаж по замене

По каким параметрам выбирают заглушки?

Первым делом необходимо сформироваться с ценой. Необходимо хорошо понимать, что потребитель получает за собственные деньги – качество материалов и сборки, дизайн или добавочное удобство.

Существенный показатель выбора – качество металла и крепёжного соединения в виде резьбы. Чтобы понимать, насколько надежна подобранная модель, убедитесь в прочности материала. Будет лучше проверить, как собирается-разбирается заглушка

Рассмотрим несколько отличительных характеристик конструкции, от них зависит цена:

• наличие перелива;
• вид управления;
• дизайн;
• бренд.

Модель необходимо выбирать, смотря на вид раковины. Если в ней не есть возможность убирания излишков воды, устанавливают донный клапан без перелива. Вариант – замена водяного затвора на намного практичнее.

Что же касается механизма управления, то необходимо четко сформироваться с целями. Если в раковину будут набирать воду для стирки руками, то после применения она навряд ли будет чрезмерно загрязненной. Трудностей с опусканием руки к пружинному клапану не появится.

А вот если в планах мытье загрязненной обуви или жирных предметов, лучше уступить естественной брезгливости и приобрести рычажное приспособление.

Дизайн сказывается на цене изделия. С учетом разброса цен переплата за прекрасное оформление донного клапана небольшая. Благодаря этому не отказывайте себе в удовольствии поставить красивую заглушку на раковину

Роль бренда тяжело переоценить во время выбора арматуры. Репутация торговой компании – это не только , но и показатель настоящего качества товаров. Перед приобретением будет лучше познакомиться с отзывами клиентов, предусмотреть их претензии к разным изготовителям.

Донный запорный клапан – небольшая деталь, однако она способна доставить малоприятные минуты, если выйдет из строя быстро. Лучше заплатить на пару сотен рублей больше и приобрести хорошую красивую заглушку, которая без неисправностей отслужит пару лет.

Дизайн

Дизайн грунтовых клапанов не выделяется огромным разнообразием. Основная часть изделия спрятана, на виду остается только один компонент – круглая железная крышечка-заглушка. Так как отверстие слива всегда круглое, то и крышки грунтовых клапанов почти всегда имеют круглую форму.

Хотя иногда можно повстречать дизайнерские изделия и с оригинальными формами крышек. Самое значительное, чем могут разниться модели – цветом покрытия.

Донный клапан в комплекте с прибором смесителя станет иметь похожее смесителю покрытие. Если же вы приобретаете смеситель и клапан в отдельности, лучше свой выбор остановите на обычном хромированном покрытии.

Донный клапан в каком-либо другом цветовом варианте придется поискать — 90% всех моделей выпускается в цвете «хром».

Удобная экономия с донным клапаном

Это небольшие запорные приспособления, которые устанавливают в сливные отверстия раковин для задержки воды. Изначально они предназначались для систем водоснабжения, в которых горячая и холодная вода набирается из разных кранов. Так принято оборудовать ванные комнаты в некоторых европейских странах.

У нас эту функцию выполняют разные виды смесителей, поэтому запорные клапаны для раковин нашли другое применение. Их используют, если нужно умыться, побриться, вручную постирать детские вещи или белье.

Устройства избавляют от необходимости лить проточную воду или набирать ее в таз. Достаточно просто опустить клапан – и буквально за минуту раковина будет набрана.

Чтобы устройство сработало, нужно нажать на крышку. Пружина механизма разожмется и сдвинет заглушку, перекрывающую сливное отверстие раковины

Есть два основных типа клапанов:

1. Со смесителем. Устройства входят в комплект. Их установка предусмотрена моделью сантехнического прибора. Для управления работой такого донного клапана служит небольшой рычажок, который располагают за краном или сбоку от него.
2. Push Open. Эти модели продаются отдельно от смесителей. Они менее популярнее, чем устройства первого типа. Нередко их покупают люди, которые уже привыкли пользоваться запорным изделием, но старое износилось и нуждается в замене.

Приспособления вряд ли нашли бы широкое применение на постсоветском пространстве, если бы не входили в комплектацию некоторых моделей смесителей. Довольно быстро стали очевидны выгоды их использования, и теперь запорные клапаны для раковин пользуются спросом у покупателей.

Еще один плюс: для монтажа не нужно вносить никаких кардинальных изменений в системы водоснабжения или канализации.

Большая часть деталей конструкции находится под раковиной: соединяющий стержень, резьбовое соединение и сифон. Они не бросаются в глаза и не портят интерьер

Конструкции могут быть с переливом или без. Внешне они мало отличаются, а вот разница в функциях заметна.

Клапаны первого типа безопасны: если напор воды внезапно усилится или владелец на минуту отойдет, излишки жидкости сольются в канализацию, а не на пол.

Лучше приобрести модель с переливом. Это убережет ванную комнату от потопа, если клапан износится и перестанет выполнять свои функции

Если приспособление без перелива, малейшая небрежность может обернуться неприятностями.

Клапаны без перелива

Обычные устройства часто монтируются на раковины, особенно в тех случаях, когда сама конструкция умывальника не предусматривает возможности монтажа трубы для слива лишней воды.

Исполнение клапанов может быть стилизовано под золото или бронзу.

Чаще всего в основе идут металлы с хромированным покрытием, обеспечивающие долговечность работы механизма.

Модели и цены

После того как принято решение о приобретении такого полезного устройства, как донный клапан для раковины, нужно сделать правильный выбор среди множества моделей. Исходить нужно в первую очередь из таких соображений:

С переливом или без

Может ли умывальник подойти под клапан с системой перелива или лучше взять обычную модель, — все зависит от устройства самой раковины. Некоторые из них не предполагают места для монтажа сливной трубы. Однако если для хозяев контроль за поступаемой водой – целая задача, то лучше установить систему перелива. В крайнем случае можно приобрести новую раковину и полностью обновить ее по своему вкусу.

Раковина с переливом в собранном виде показана на рисунке ниже (сливное отверстие обведено красным кругом).

Механический или автоматический

Каким должен быть механизм устройства – механическим или автоматическим. Ответ на этот вопрос в основном зависит от назначения раковины. В разных частях одного и того же дома находятся разные хозяйственные помещения – умывальник и кухня. В умывальнике кроме гигиенических процедур нередко стирают детское белье, платки, носочки и так далее. Сюда подойдет и механический клапан, поскольку вы не испачкаете руки тем, что погрузите их в теплую мыльную воду. В то же время такой клапан долговечен, прост в обслуживании и монтаже. Он оптимально подходит для частого каждодневного пользования, которое и предполагается в умывальнике.

А вот на кухне, напротив, лучше установить автоматический донный клапан для раковины – вода там чаще всего грязная, в пищевых остатках и жиру, поэтому намного удобнее нажимать не на саму кнопку на сливном отверстии, а производить слив с помощью специального рычажка на поверхности.

Цена модели

• Стоимость донного клапана для раковины во многом зависит от таких его параметров:
• механизм работы (механические дешевле, автоматические дороже);
• наличие или отсутствием механизма для перелива;
• внешнее оформление (стилизация под золото удорожает товар);
• бренд производителя (клапаны европейских производителей стоят дороже).

Разновидности и устройство

Различают две основные разновидности донных клапанов:

• клапан вкупе со смесителем, с рычагом для управления;
• клапан системы Push Open, продающийся без смесителя.

Наиболее популярна первая разновидность. При покупке смесителя в комплекте с ним идет и донный клапан. Устройство приводится в действие специальным рычажком, располагают его непосредственно за основанием крана.

Ряд производителей предпочитает размещать рычажок сбоку, принципиальной разницы при эксплуатации не возникает. Блокировка сливного отверстия производится путем изменения положения рычага.

Классический донный клапан с рычажной системой управления состоит из следующих частей:

• пробка, блокирующая отверстие для слива;
• рычаг, с помощью которого управляется клапан;
• стержень для соединения рычага и клапана;
• резьбовое соединение для монтажа сифона;
• непосредственно сифон.

Устройство системы Push Open используются реже, в этом случае процесс блокировки слива производится с помощью клика крышки клапана. Вмонтированная пружина управляет клапаном, не позволяя воде вытекать.

Обратите внимание: считается, что данная конструкция менее гигиенична, так как при необходимости слить воду приходится опускать руку в раковину с грязной водой. С другой стороны, донный клапан пружинного типа смотрится более эстетично из-за отсутствия рычагов

С другой стороны, донный клапан пружинного типа смотрится более эстетично из-за отсутствия рычагов.

Выпускаются донные клапаны для раковин в нескольких стилевых решениях. В целом ассортимент форм и расцветок невелик, так как большая часть приспособления находится под раковиной. На виду остается лишь металлическая заглушка круглой формы. Форма крышечки обусловлена конструкцией сливного отверстия, которое, как правило, тоже имеет форму круга.

В некоторых дизайнерских раковинах могут быть использованы клапаны более оригинальной конструкции, на функциональности это не отражается.

Гораздо чаще используются различные варианты цветового покрытия — от стандартного серебристого до изысканного золотистого. Выбор зависит от цветового оформления остальной сантехники и ванного гарнитура в целом.

Кроме бытовых донных клапанов существуют устройства более сложной конструкции — седельные клапаны. Такое оборудование используется для производства пищевых продуктов и бытовой химии и позволяет управлять движением веществ по трубопроводам, надежно разделяя их в случае необходимости.

Клапаны такого типа бывают односедельные и двухседельные. Первый вариант предназначен для изменения направления потока жидкости и его блокировки. Второй вариант используется там, где нужна повышенная надежность блокировки веществ (химическая и фармацевтическая промышленность).

Проверка на течи и обслуживание

Исправность техники проверяется поэтапно. Включив подачу воды, нужно убедиться, что нет течи в местах стыков, а также в конструкции самого смесителя. Если просачивается вода, для резьбы дополнительно используют специальную фторопластовую ленту «Фум», также следует подтянуть гайки.

Чтобы проверить герметичность сифона, откручивают кран целиком. При этом следует удостовериться и в нормальной работоспособности клапана. Для этого 2–3 раза открывают и закрывают пробку, набирают и спускают в раковину воду. Проведение такой проверки – необходимое условие дальнейшей, бесперебойной работы системы. Прочность и надёжность шлангов и труб не помешает проверить ещё до начала установки смесителя и клапана.

• https://stroy-podskazka.ru/vannaya/smesiteli/donnyj-klapan/
• https://dekoriko.ru/vannaya/smesiteli/donnyj-klapan/
• https://sovet-ingenera.com/santeh/rakovina/donnyj-klapan.html
• https://oboiman.ru/inside/donnyj-klapan-v-smesitele-cto-eto-takoe-i-dla-cego-nuzen-vybiraem-kran-dla-umyvalnika.html
• https://OmShantiDom.ru/montazh-i-remont/donnyj-klapan-v-smesitele-chto-eto.html
• https://www.tproekt.com/donnyj-klapan-preimusestva-montaz/
• https://101studio.ru/truby-dlya-otopleniya/ustrojstvo-donnogo-klapana-dlya-rakoviny.html

1

Виды конструкции

В зависимости от конструкции выделяют две разновидности устройства:

1. Со смесителем. Вместе с донным клапаном в комплект входит стандартный смеситель. Для монтажа данной конструкции необходимо, чтобы используемая сантехника имела техническую возможность. Управляется устройство при помощи небольшого рычажка, который размещают сразу за смесителем или рядом с ним.
2. Push open. Продаётся отдельно от смесителей, поэтому он не пользуется особой популярностью среди потребителей. Обычно их приобретают в том случае, если старый запорный механизм вышел из строя и требует замены, а смеситель сохранил работоспособность.

Приспособления вряд ли получили бы широкое распространение на постсоветском пространстве, если бы некоторые модели смесителей не имели их в комплекте. Потребители в быстро оценили выгоду и простоту их использования, и теперь запорные клапаны можно встретить во многих домах.

Кроме того, клапаны могут быть как с переливом, так и без него. Внешне эта разница незаметна. Существенные отличия скрываются в их функциях — модели с переливом безопаснее: в случае непредвиденной ситуации излишки воды попадут в канализацию, а не выльются на пол. Если перелива нет, даже небрежность или невнимательность может обернуться серьёзными последствиями.

В стандартную комплектацию входят:

1. Пробка. Именно она закрывает сливное отверстие.
2. Рычаг или спица. С их помощью пробка приводится в движение — опускается или приподнимается.
3. Стержень. Он необходим для соединения клапана и рычага.
4. Резьба для фиксации на сифон.
5. Сифон. В полностью собранном виде устройство представляет собой полноценную систему для регулирования слива.

Устройства Push open имеют несколько другую конструкцию. Чтобы открыть клапан, на него необходимо нажать. Push open имеет более простую конструкцию, однако пользоваться им не так удобно — чтобы нажать на клапан, следует погружать руку в воду. Это особенно неприятно, если в раковине перед этим стирали грязную одежду.

Достоинством данных моделей является привлекательный внешний вид. Небольшая конструкция, расположенная на дне раковины, выглядит намного эстетичнее, нежели модели с рычагом.

Что представляет собой воздушный клапан для канализации

Воздушный клапан монтируется в фановую трубу. Он используется для впускания воздуха в канализационную сеть и исключения выхода его обратно, что является препятствием для появления неприятного запаха в квартире. Также он снижает уровень шума в момент стекания воды в системе.

Воздушный клапан препятствует проникновению в помещения неприятного запаха из канализации.

Принцип действия устройства заключается в следующем. Во время спуска воды по канализации в сети происходит разряжение. Извне в нее должен поступать воздух. Если система оснащена вентиляцией, проблем не возникнет. В случае ее отсутствия воздух будет поступать из сантехнического прибора с наименьшим водяным затвором.

При разряжении мембрана клапана открывается, а когда давление в сети стабилизируется, ‒ закрывается. Таким образом, воздух поступает только в канализацию, а обратно в помещение не попадает. Для изготовления воздушного аэратора используется, как и для обратного клапана, пластик высокого качества.

Воздушный клапан должен быть установлен во всех зданиях, высота которых составляет более 2-х этажей. Он монтируется в месте, где температура не будет ниже 0 °C. Если в помещении установлен трап в полу для слива воды, тогда приспособление фиксируется на высоте не менее 35 см над уровнем пола. Когда трап отсутствует, клапан располагается выше самого высокого патрубка в канализационной трубе, что подключается к сантехническому устройству.

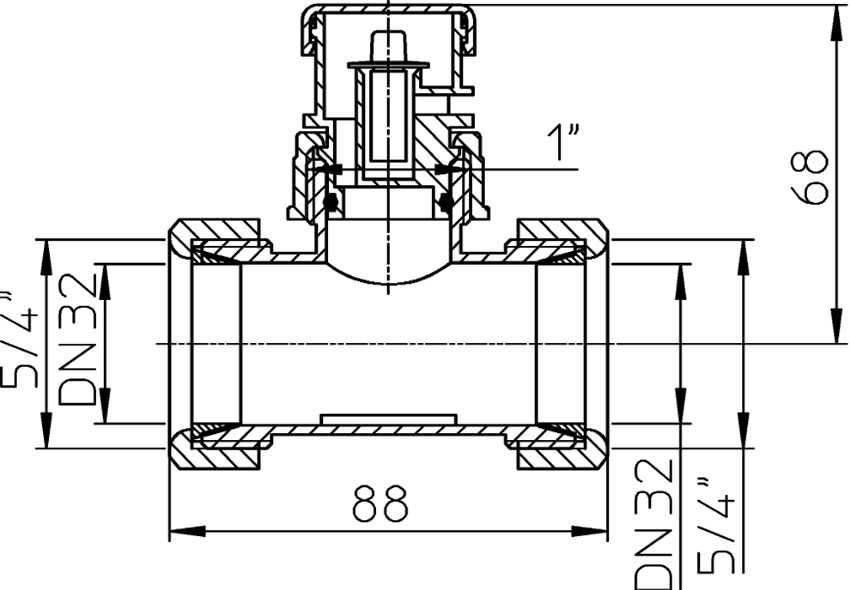

Схема устройства воздушного обратного клапана для канализации.

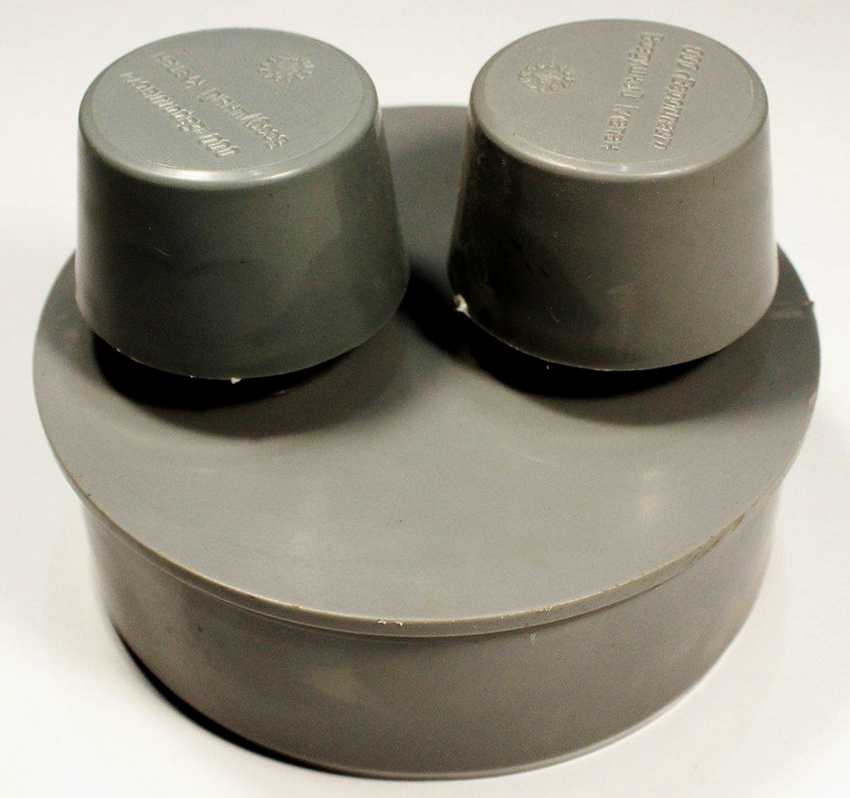

Воздушный клапан изготавливается из полиэтилена. Он состоит из корпуса, штока или мембраны, реагирующей на возникновение избыточного давления в сети, резиновой прокладки, которая ограничивает движение штока, заставляя его правильно работать, крышки, защищающей от загрязнений. Для подключения к канализационной трубе на корпусе устройства располагается боковое отверстие.

Существует три разновидности вакуумного клапана. Для отдельного сантехнического прибора можно установить автоматический воздушный клапан с небольшой пропускной способностью. Большей пропускной способностью характеризуется антивакуумная или кинетическая модель, которая может работать при низком давлении. Существует комбинированный тип клапана, совмещающий в себе оба варианта приспособления.

Воздушный клапан устанавливается в раструбное соединение. Для одной точки слива используется приспособление диаметром 50 мм, а для общего стояка монтируется вакуумный клапан для канализации 110 мм.

Воздушный клапан устанавливают во всех зданиях, в которых больше двух этажей.

Донный клапан. Что это такое и в чем его преимущества?

Донный клапан – сравнительно молодое явление на российском сантехническом рынке. Смесители, оснащенные этим приспособлением, появились в ассортименте специализированных магазинов около 20 лет назад. Это были изделия европейских производителей, и наличие донного клапана порой вызывало некоторое недоумение у отечественного покупателя. Зачем удорожать изделие подобным механизмом не совсем понятного назначения. Сегодня донные клапаны (в комплектации смесителей и по-отдельности) выпускают большинство производителей сантехнического оборудования, в том числе и российские компании. Это устройство перестало восприниматься диковинкой, популярность донных клапанов уверенно набирает обороты.

Рост популярности вполне объясним. Донный клапан – это удобно, красиво и, главное, экономно! Для тех, у кого по-прежнему есть вопросы по этому поводу, постараемся изложить максимум информации о донных клапанах для современных ванных комнат.

Донный клапан появился в Англии, где раньше практически во всех домах умывальники и мойки были оборудованы не смесителем, смешивающим воду, а двумя отдельными кранами для холодной и горячей воды. То есть смешивание воды происходило непосредственно в раковине.

Для того, чтобы закрыть сливное отверстие, и был изобретен донный клапан. По сути, это модернизированный вариант обычной пробки-заглушки, которая используется для закрытия сливного отверстия. Иногда можно услышать другое название этого устройства – автопробка.

Несмотря на то, что в нашей стране нет такой традиции, как в Англии (использовать отдельные краны для горячей и холодной воды), донные клапаны пользуются все большим и большим спросом и в России, и в странах СНГ, и в большинстве стран Европы. Ими оснащаются вполне современные смесители, подающие уже смешанную воду. Связана такая востребованность донных клапанов с более серьезным отношением к природным ресурсам нашей планеты и стремительно растущими ценами на коммунальные услуги. Бережное отношение к окружающей среде и стремление экономить финансовые средства – положительные качества, независимо от страны проживания человека.

Донный клапан – прекрасный способ рационально использовать водные ресурсы и экономить семейный бюджет. Ведь для совершения множества процессов с использованием воды вовсе не обязательно сливать десятки литров в канализацию.

Механический донный клапан. Механический клапан закрывается рукой – нажатием на верхнюю часть (крышку). Действие такого клапана основано на работе пружинного механизма. Изделия такого типа иногда называют Click-Clack или Push Open. Недостатком механической пробки является тот факт, что для открытия необходимо опускать руку в воду. Главное преимущество системы – отсутствие технической привязки к смесителю. Механические клапаны можно устанавливать на сифоны не только умывальников и биде, но также ванн и душевых поддонов. Они быстро и просто монтируются, легко обслуживаются.

Автоматический донный клапан. Управление автоматическим донным клапаном происходит с помощью рычага, расположенного на корпусе смесителя (сбоку или сзади). Этот вариант считается более комфортным и более гигиеничным, так как для открывания-закрывания клапана не нужно опускать руки в воду. Рычаг на корпусе и саму заглушку соединяет металлический стержень. В силу этих конструкционных особенностей автоматическими донными клапанами смесители для ванны и душа не комплектуются – только смесители для умывальников и биде.

Со смесителем или без?

Как уже упоминалось выше, донные клапаны могут использоваться для перекрывания слива в умывальнике, кухонной мойке, биде, ванне, глубоком душевом поддоне. Для умывальников и биде можно приобрести фабричный комплект: смеситель с автоматическим донным клапаном. Для ванны или душа будет нужен механический вариант. Механическую автопробку для ванны или душа можно купить отдельно или в комплекте со сливным сифоном. Многие производители сливной арматуры сегодня предлагают сифоны, укомплектованные донным клапаном системы Click Clack.

Подробная инструкция по установке

Донный клапан, который входит в комплект со смесителем, устанавливают поэтапно. Чтобы его установить, потребуются простейшие инструменты и сантехнический герметик, который используют для заделки швов при монтаже сантехники. Все работы можно выполнить самостоятельно.

Единственный нюанс: в стандартном наборе все инструменты с острыми краями, которые могут повредить покрытие раковины. Желательно заранее подготовить прокладки и прижимать металлические элементы через них, чтобы защитить сантехнику.

Этап 1 – подготовительные работы

Рычаг и шланги через отверстие выводят вниз, под раковину. Обычно смесители комплектуют гибкими трубками. Если модель поставляется с жесткими шлангами, их придется согнуть самостоятельно.

Важно выполнить работу предельно аккуратно, чтобы не повредить стенки труб, иначе они быстро прогниют и будут подтекать. Крайне нежелательно подпиливать изделия, т.к

стружка может легко попасть в механизм крана. В процессе эксплуатации возникнут проблемы, которые приведут к преждевременному истиранию и износу деталей

Крайне нежелательно подпиливать изделия, т.к. стружка может легко попасть в механизм крана. В процессе эксплуатации возникнут проблемы, которые приведут к преждевременному истиранию и износу деталей.

Если невозможно обойтись без подрезания жестких трубок, после окончания работы нужно тщательно промыть все элементы конструкции мощной струей проточной воды.

Чтобы смеситель надежно крепился к раковине, его сажают на герметик. Следует выбрать влагостойкий состав с антисептиками (санитарный), чтобы предотвратить появление грибка и плесени

Кран закрепляют поджимной гайкой. Если есть сомнения в надежности установки, можно использовать герметик в качестве дополнительного способа фиксации.

Этап 2 – сборка и соединение деталей

С помощью гаек с резиновыми прокладками шланги подсоединяют к подводящим трубкам. Нужно проследить за формой изгиба. Если он получился в форме буквы U, все отлично: вода будет проходить свободно.

А вот S-образный изгиб нежелателен. Лишние препятствия создадут условия для неравномерного повышения давления в системе, что в течение года-двух приведет к протечкам в местах соединений.

В комплект любой модели должен входить пластиковый разъем для спиц. При покупке клапана следует убедиться в наличии детали. Если придется докупать ее отдельно, могут возникнуть трудности с подбором размеров

Запорный клапан помещают в сливное отверстие раковины и собирают спицы. Их укладывают накрест с помощью специального пластикового разъема.

Сам зажим скручивают отверткой. Получится простая, но надежная крестообразная конструкция.

Этап 3 – установка рычага и сифона

Спицу нужно соединить с рычагом и прикрепить к ушку устройства, как показано на схеме ниже.

После выполнения этой работы, следует сразу убедиться, что при перемещении вверх-вниз, рычаг легко поднимает-опускает спицу. Иногда приходится регулировать крепление (+)

Остается только подвести снизу гофру и закрепить сифон

Важно, чтобы пробка плотно закрывала сливное отверстие, поэтому сразу проверяют качество сборки системы

Необходимо открыть кран и понаблюдать, как работает сантехника в течение 3-5 минут.

Раковину с донным клапаном, но без отверстия перелива можно усовершенствовать. Для этого просто покупают и устанавливают правильный сифон (+)

Если вода хорошо проходит в канализацию, а места соединений остаются сухими, все в порядке. При появлении признаков протечек следует подтянуть гайки.

Если даже после этого стыки мокрые, придется полностью разобрать систему и переделать работу, т. к. монтаж явно выполнен неправильно. Уплотняющая лента может исправить ситуацию, но вряд ли надолго.

Этап 4 – проверка герметичности заглушки

Работу можно считать завершенной, если сифон не протекает, а запорный клапан плотно закрывает сливное отверстие. Проверяют его так: опускают заглушку, набирают максимальное количество воды в раковину и оставляют ее на полчаса-час.

От негерметичной заглушки не будет особой пользы. Если вода быстро уходит из раковины в канализацию, лучше переделать работу – разобрать клапан и собрать заново

Показатель правильной работы устройства – неизменный уровень. Лучше не полагаться на собственный глазомер и сделать на раковине пометку маркером.

Если через час вода останется на том же уровне, запорный клапан смонтирован идеально. Незначительные изменения – повод проверить плотность прилегания крышки ко дну раковины.

Монтаж донного клапана

Установку донного клапана выполнить своими руками не составит труда. Однако, работу надо рассматривать в комплексе с монтажом смесителя, так как чаще всего – это единая конструкция, которая поставляется в одном комплекте.

Установка смесителя на раковину

Монтаж конструкции начинается с установки крана.

Инструкция выглядит следующим образом:

Гибкие шланги, которые идут от смесителя и рычаг клапана, следует пропустить в отверстие.
Кран надо закрепить над специальным отверстием полки (пьедестала) раковины. Фиксируется он при помощи поджимной гайки. При этом между ним и раковиной необходимо уложить резиновую прокладку (с обеих сторон монтажного отверстия).
Если подводы воды стоят не прямо, шланги можно немного согнуть. Гораздо сложней работать с жесткими, медными трубками, которые придется загибать специальными инструментами. Данная операция требует определенных навыков.
При необходимости нужно обрезать трубы и отшлифовать места отреза. Шлифовку необходимо выполнять очень аккуратно. Зачастую стружка попадает внутрь конструкции, после чего закрутить или открутить кран становится невозможно. Чтобы устранить данную неприятность, ни в коем случае нельзя пытаться через силу открутить или закрыть вентиля

Единственным выходом является демонтаж аэратора (устройство, в котором смешивается вода с воздухом), после чего надо включить кран и под давление смыть стружку.
Шланги нужно прикрепить к трубам холодной и горячей воды, использую для этого гайки с резиновыми прокладками.При этом следует обратить внимание, чтобы не произошли перегибы труб. Допускается только U-образное расположение, S-образное расположение труб применять нельзя.

Гибкий шланг для подключения к водопроводу

Монтаж донного клапана

После того, как смеситель будет установлен, следует сразу же приступать к монтажу донного клапана.

Данная процедура происходит еще проще и включает в себя всего насколько этапов:

• В сливное отверстие раковины необходимо вставить сам донный клапан.
• Спицы клапана пересекаются накрест. В месте стыка они закрепляются при помощи пластикового крестика
• Затем спица соединяется с рычагом и соединяется с ушком клапана. Под действием рычага, спица будет закрывать и открывать клапан.

На этом сборка конструкции завершена, однако, проверять ее работоспособность еще рано, так как к клапану нужно подключить гофру или сифон для раковины, который служит для слива сточной воды в канализацию.

На фото – донный клапан в сборе с сифоном

Сифон или гофру накручивают снизу, после чего гибкий шланг подсоединяют с канализационной трубой. После этого можно считать, что с работой вы справились, однако предварительно необходимо протестировать систему на работоспособность и отсутствие течи.

Проверку следует произвести в определенном порядке:

• В первую очередь нужно подключить подачу воды и убедиться что кран не «пропускает», а также не капают места соединений. В противном случае надо «подтянуть» соединения, вполне возможно, что понадобиться использовать для резьбовых соединений уплотняющую ленту.
• Затем следует полностью открутить кран и проверить на герметичность сифон. При этом несколько раз откройте и закройте клапан, чтобы убедиться в его работоспособности, наберите воду в умывальник и спустите ее. В процессе тестирования нигде не должно подкапывать.

Если тестирование прошло успешно, значит, вы полностью справились с поставленной задачей.

Технические характеристики, диаметры и производители

Важными техническими параметрами устройства являются:

1. Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний — на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
2. Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.

В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.

Поворотные (лепестковые)

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.

Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

На рисунке показано, как работает обратный клапан на канализацию

Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

Схема устройства подъемного канализационного клапана

Подъемный обратный клапан более надежен, но его конструкция такова, что он часто забивается и требует периодической очистки. Для чего надо снять крышку (открутить четыре болта), прочистить или заменить механизм.

Шаровый обратный клапан

Еще один вариант запирающего устройства в обратном клапане — шарик. В этих устройствах большую роль играет внутреннее строение корпуса. Верхняя его часть разработана так, что при прохождении стоков шарик закатывается в специальное углубление в корпусе, открывая проход.

Строение шарового обратного клапана на канализацию

Когда в трубе сухо, он перекрывает сечение, при прохождении потока в обратном направлении, блокирует просвет трубы. Основной недостаток этой конструкции — подтекание стоков при подтоплении — шарик и боковая стенка корпуса не всегда стыкуются идеально, что приводит к тому, что некоторая часть стоков все же просачивается. Но массового затопления и гейзера из унитаза не будет точно.

Для чего нужен в канализации воздушный клапан и как его поставить читайте тут.

Межфланцевый

Этот тип обратных клапанов многим нравится больше из-за своих миниатюрных размеров. Это совсем небольшой цилиндр, внутри которого установлена поворотная заслонка. Она может состоять из двух частей, которые крепятся к центральному стержню, а может выглядеть как небольшая тарелка, в одном месте при помощи пружины прикрепленная к стенке корпуса.

Межфланцевый обратный клапан

Несмотря на компактность, такой тип обратного клапана на канализацию лучше не ставить: это водопроводное оборудование и на канализации оно будет работать плохо. Второй минус — невозможность быстрой прочистки — конструкция такова, что добраться к клапану можно только разобрав соединение.

Как сделать правильный выбор

Конструкция для перекрытия воды в раковине

Перед тем как купить клапан, обратите внимание на следующее:

• Место установки. Если нужна удобная пробка для душевой кабины или ванны, то большого выбора у вас нет — для них пока делают только механические модели.
• Наличие перелива. Если у биде или раковины нет системы перелива с сифоном, берите механическую или автоматическую модель без перелива.
• Зачем набирается вода. Если будете мыть тарелки и фрукты, стирать белье, можно взять механический клапан. Если же собираетесь мыть что-то грязное, жирное, лучше отдавать предпочтение моделям с рычагом.
• Отзывы. Их рекомендуется искать на форумах, а не на сайтах с продукцией, где они могут быть купленными. Опыт реальных людей с фотографиями дает больше представления о продукте, чем советы продавца-консультанта.

Механические модели различаются дизайном, поэтому можно выбрать клапан, подходящий по стилю к аксессуарам комнаты.

Наш ассортимент:

A080 Донный клапан Push-up WasserKRAFT 2695 руб

SBORTIS Донный клапан clic-clac 1″1/4 латунь, универсальный, хром 1326 руб

Белый керамический донный клапан Gid WH100 71101k без перелива 1100 руб

Донный клапан Cezares CZR-SAT5-01 1190 руб

Три отверстия под сместители для раковины

Как и аналогичные устройства, предназначенные для ванн, смесители для раковин могут быть рассчитаны на три отверстия либо на одно. Первый вариант требует применение специальной сантехники, которую на сегодняшний день довольно легко подобрать. Благодаря более простой установке второй вариант (на одно отверстие) остается пока более распространенным. Этот тип смесителей обычно оснащен специальным комплектом для удобного монтажа, и еще подводкой. Выбор подводки остается за вами – либо применить жесткую подводку (с применением латунных хромированных трубок), либо гибкую (с применением гибких шлангов). Выбрать ту или другую – вопрос не принципиальный. Любая качественная продукция прослужит долго и без хлопот.
