Вытяжная вентиляция через стену на улицу: установка клапана через отверстие в стене

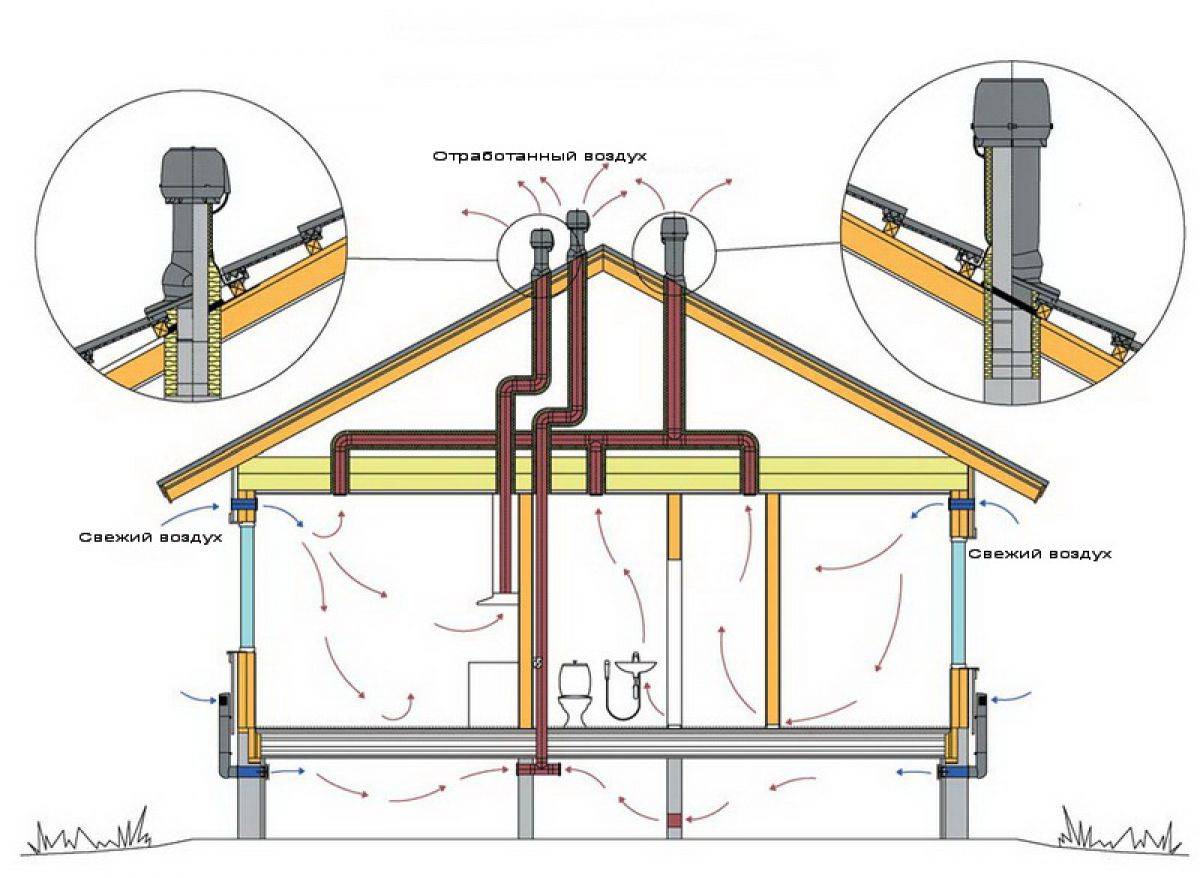

Вытяжная вентиляция частного дома

Применяется в комплексе с естественной. Окна оборудованы клапанами, регулирующими поступление воздуха. В несущих стенах, к которым примыкают кухни, ванные и душевые комнаты, прачечная и санузел, устроены вентканалы. Все вентканалы выходят на крышу здания, и тяга в вентканале прямо пропорциональна длине канала. Чем длиннее канал, тем лучше должна быть тяга – в теории.

Канал должен быть чистым, воздух в нем теплым, в канал не должны попадать посторонние предметы. Скорость движения воздуха в вентканалах около одного м/сек, наименьшая высота канала три метра. Все начала вентканалов, или вентиляционные отверстия, должны быть расположены в верхних частях стен.

Вентиляционный канал с естественной вытяжкой может иметь небольшие по длине горизонтальные участки, проектируют вентканалы в теплых внутренних стенах дома, так, чтобы в один канал из нескольких вентиляционных отверстий шел отток воздуха из смежных помещений. Кухни, ванные, санузлы, прачечные, бойлерные и т.п. должны быть оборудованы как минимум одним вентканалом на каждое такое помещение.

Вентканалы не имеют ничего общего с дымоходами, и совмещать их запрещено. Так же «под запретом» объединение в один канал комнат с разных этажей, находящихся одна над другой, и соединение этажей. Все эти и многие другие «тонкости» проектирования учитывают законы движения воздуха.

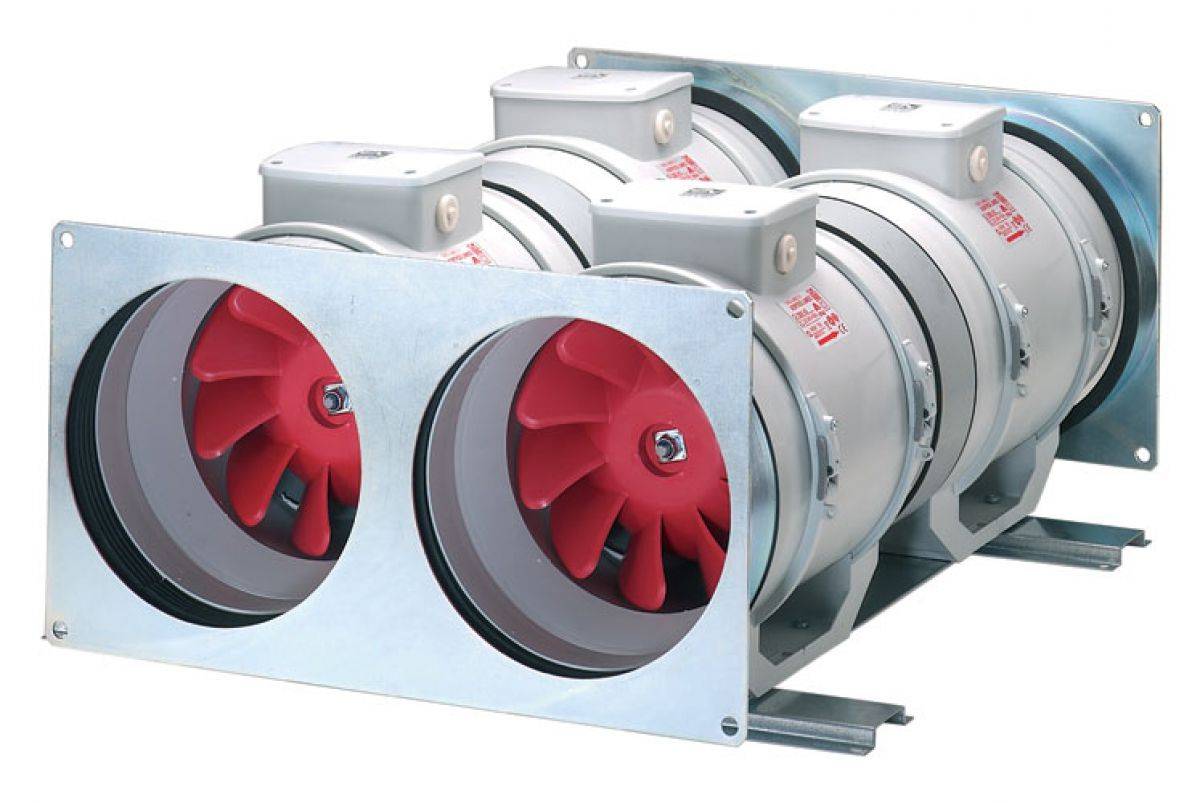

Вытяжка воздуха через вентканалы может быть усилена установкой канальных вентиляторов. Одновременно возможно усилить вытяжку еще одним вентилятором, расположенным на крыше дома.

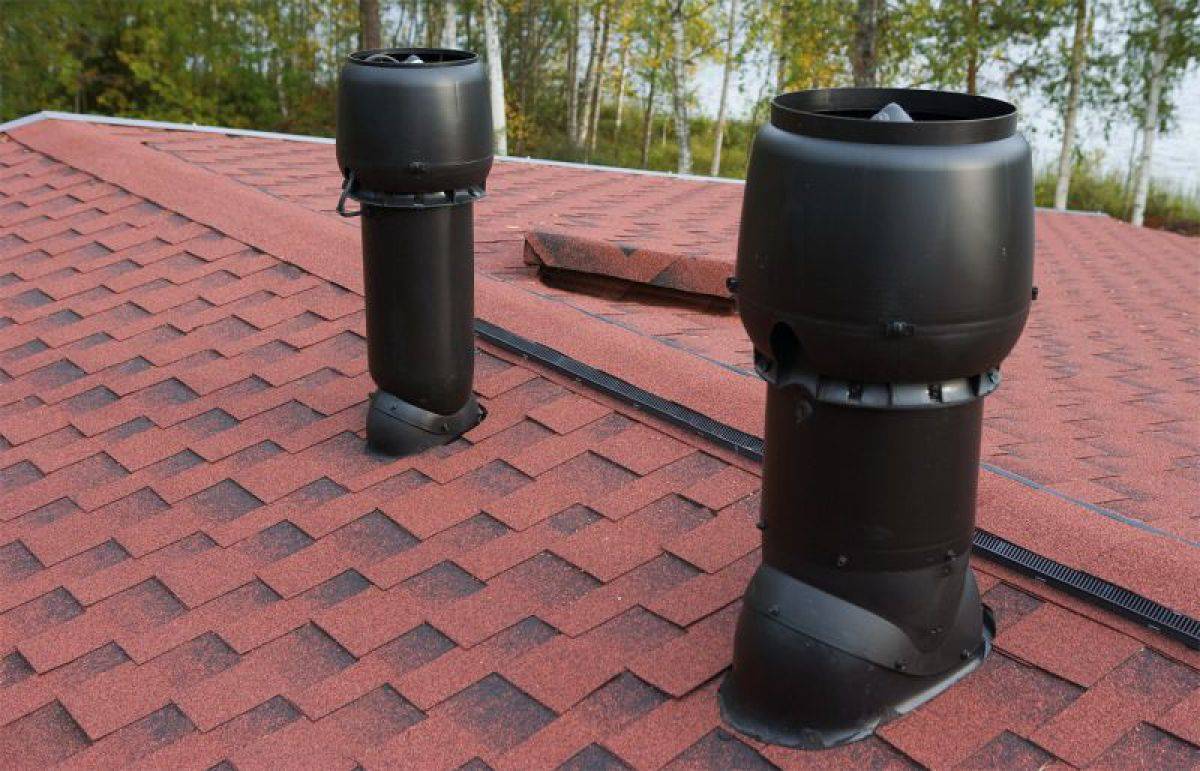

Эти вентиляторы так и называются – крышные, они имеют другое устройство и мощности, в отличие от канальных. И мощность, и количество канальных и крышных вентиляторов, так же, как и габариты и конфигурация вентиляционных каналов, принимаются по расчету. Исходными данными для расчета будут объемы и конфигурация помещений, количество людей в доме, климат местности.

Вентиляторы

Вентиляторы можно устанавливать в любой комнате. Количество и мощность приборов зависит от метража помещения и его потребностей в воздухообмене. Вентиляторы устанавливаются в отверстия вытяжных каналов, в окна или стены с выводом на улицу.

Вентиляторы бывают вытяжные и приточные, с низкой, средней и высокой мощностью. Для работы приборов нужен доступ электричества.

Стоимость вентиляторов не очень высокая. Форма и размер подбирается индивидуально, в зависимости от того, куда планируется монтаж. Установить вентилятор в вентиляционный канал можно самостоятельно. Устанавливать прибор в стену сложнее, нужно пробивать отверстие под размер. Если нет специального инструмента, понадобиться помощь строителей.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

• воздуховоды;
• приточные каналы;
• вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Приточная вентиляция своими руками

В большинстве случаев владелец жилого дома даже не задумывается о том, как функционирует вентиляционная система, поскольку предполагает, что все и так работает хорошо. Тем не менее, если вопрос актуален и желания проживать в герметичном «термосе» отсутствует, самый простой и эффективный способ наполнить жильё свежим воздухом – установить приточный клапан в стену или окно.

С учётом расположения конструкционного элемента наиболее популярными для дома являются стеновые решения, монтаж которых осуществляется в основание наружной стены, но также при желании можно осуществить монтаж клапана на окно.

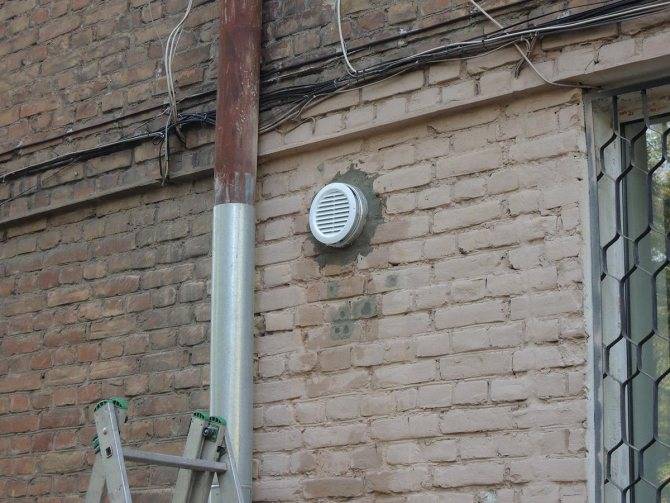

Стеновой заборный клапан – один из самых дешевых и простых способов обеспечения забора свежего воздуха и подвода его внутрь жилого пространства. При всей своей простоте, это один из самых эффективных методов. С конструкционной точки зрения клапан приточной вентиляции является пластиковой гильзой, состоящей из фильтрационного механизма и шумозащиты.

Вне зависимости от модели, агрегаты включают в себя несколько узлов:

1. 1. Воздуховод – пластиковая трубка небольшого диаметра, по которой воздушные массы направляются в жилое помещение.
2. 2. Вентиляционная решетка – защитный элемент, не позволяющий осадкам проникать в воздуховод. Зачастую это металлическое или пластиковое изделие.
3. 3. Оголовок – внутренний элемент корпуса, в котором находится фильтр, направляющий кислород в комнату.

В большинстве своем компактные приточные установки включают в себя, помимо перечисленных элементов и полифом – искусственный утеплитель. В продаже представлены как готовые решения, так и отдельные детали, которые можно собрать собственноручно. Как сделать такой проветриватель, будет рассказано ниже.

Приточный вентиляционный клапан включает в себя и регулятор, посредством которого осуществляется корректировка интенсивности подвода свежего воздуха. Находится он в оголовке. Каждая современная система приточной вентиляции оснащается механизмом гигро регулировки. Устройство анализирует уровень влажности в помещении и при превышении граничного значения клапан в стене открывается.

Существуют и более сложные приточные вентиляционные установки, включающие в себя ряд дополнительных элементов:

• вентилятор для забора воздуха;
• смесительный узел с нагревательным элементом (поступающий холодный кислород нагревается);
• пульт управления – зачастую это выносное решение, позволяющее включать и отключать вентилятор;
• приточные клапаны могут работать в автоматическом режиме, при наличии встроенного датчика влажности.

Конструкция и размеры клапана КИВ

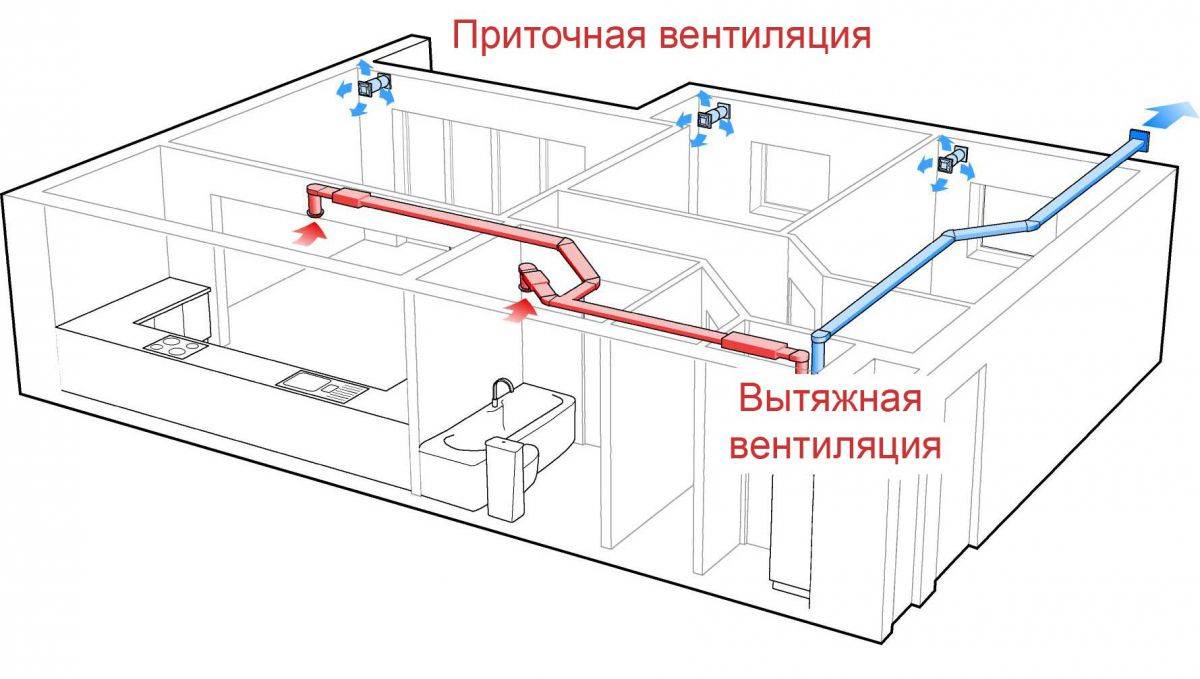

Схема приточной вентиляции представлена на изображении ниже. Несмотря на кажущуюся сложность, это достаточно простое устройство.

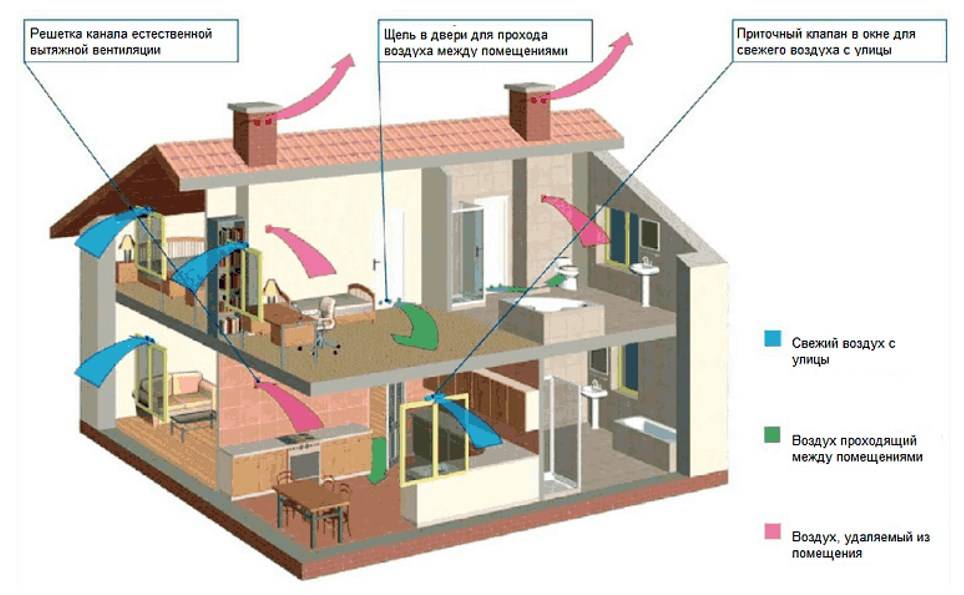

Естественная вентиляция за счет клапанов

Для того, чтобы естественная вентиляция нормально работала и в современных квартирах, специалистами на рынок были выпущены специальные клапаны, которые обеспечивают приток свежего воздуха в помещении и гарантирую нормальные тяговые процессы.

Для нормальной работы вытяжной системы лучше монтировать вентиляционные клапана в стену, которая является наружной, а саму вентиляционную решетку устанавливать либо в стене напротив, либо и вовсе в другой комнате.

Допускается расположение клапанов в следующих местах:

• в непосредственной близости к радиатору либо у подоконника;
• в раме окна;
• в стене, на которой расположено окно (не выше двух метров на уровнем пола).

Обратите внимание на то, что некоторые модели современных металлопластиковых окон уже снабжены клапанами в конструкции. На сегодняшний день на рынке представлены вентиляционные клапаны следующего вида:

На сегодняшний день на рынке представлены вентиляционные клапаны следующего вида:

• овальные;
• прямоугольные;
• круглые.

При монтаже вентиляционного клапана в стену необходимо:

Определиться с местом монтажа клапана и нанести на стену соответствующую разметку;
Проделать отверстие в стене под наклоном 7°;
В отверстие размещается утеплитель и трубка воздухоотвода, часто при монтаже утеплитель заменяется на монтажную пену;
Производится непосредственная установка клапана

Обратите внимание на то, что клапан не должен контактировать с трубкой.. Если один клапан не справляется с поставленной задачей, желательно разместить в комнате несколько клапанов

Для расчета необходимого количества клапанов в помещении желательно обратиться за помощью к профессионалам

Если один клапан не справляется с поставленной задачей, желательно разместить в комнате несколько клапанов. Для расчета необходимого количества клапанов в помещении желательно обратиться за помощью к профессионалам.

Обратите внимание на то, что сечение трубки воздухоотвода должно быть определенным и зависеть от объема помещения и требуемой производительности вентиляции. Производительность рассчитывается по формуле:. L = n * V

L = n * V

V – это объем помещения, в котором проводится вентиляция

n – нормируемый коэффициент, которые берется из следующей таблицы:

Производительность вентиляции рассчитывается отдельно для каждого помещения, а затем суммируется.

Подготовительные работы по установке вытяжки на кухне через стену

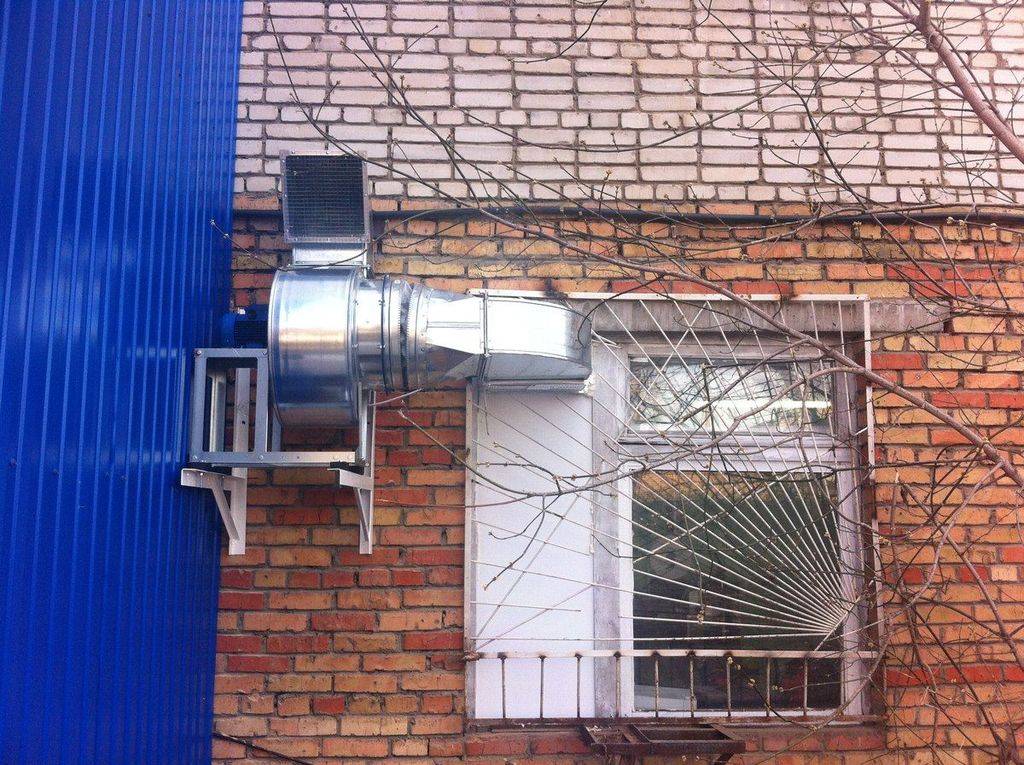

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

• убирают кухонную утварь, текстиль и предметы декора;
• накрывают мебель и технику;
• застилают плотной тканью пол в районе монтажа;
• освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

1. Островные – над плитой, расположенной в центре комнаты.
2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

• ПВХ;
• полипропилена;
• полиуретана;
• виниуретана;
• пластика;
• полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

1. Высверливают отверстие в стене для установки станины.
2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
3. Крепят станину к стене и устанавливают перфоратор.
4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Виды устройств для вытяжки

Устройство вентиляции через стену в частных домах осуществляется разными способами:

• С естественной тягой.
• Принудительным способом.
• Приточно-вытяжным образом.

Принцип вентилирования естественной вытяжкой основан на перемещении воздушных масс под действием разницы давления и температуры внутри и за пределами помещения. Устройство представляет собой независимую от электричества систему воздуховодов и отверстий с выходом через стену. Большим минусом такой системы является недостаточное количество притока свежего воздуха, поскольку современные пластиковые окна как в квартирах, так и частных домах, создают практически полную герметизацию щелей для естественного доступа воздуха.

Поэтому эта проблема часто решается установкой вытяжки с использованием приточных клапанов. При этом необходимо заранее спроектировать узел прохода вентиляции, объединив его с другими конструкциями.

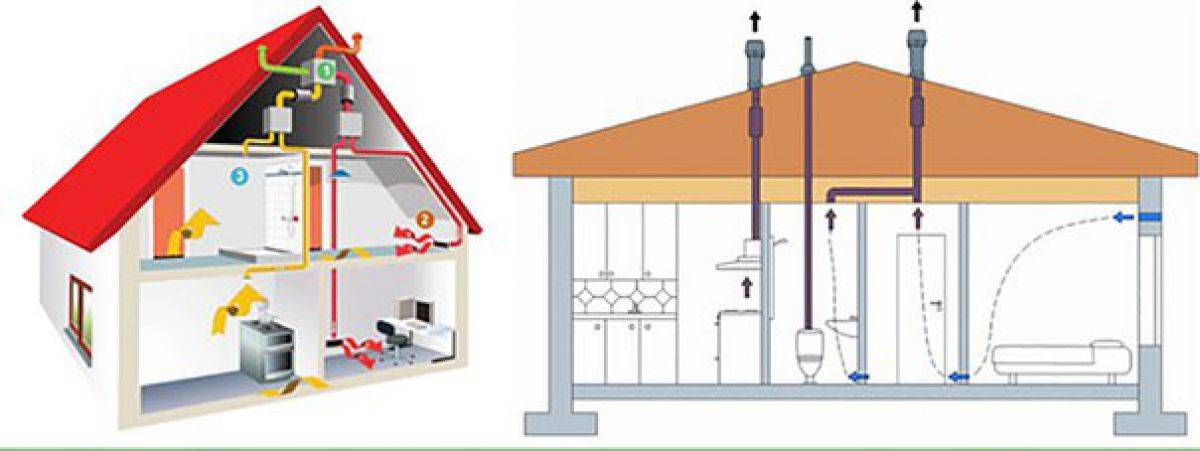

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

• определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
• рассчитываются размеры необходимого воздуховода;
• далее выбирается оптимально подходящая схема вентиляции в несущей стене;
• готовится план для устройства воздушных каналов;
• определяется место монтажа вентиляции;
• монтируются устройства, обеспечивающие приток и вывод воздуха;
• строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально. Системы вентиляционных конструкций бывают трех видов:. Системы вентиляционных конструкций бывают трех видов:

Системы вентиляционных конструкций бывают трех видов:

• естественное вентилирование;
• принудительная с помощью вентиляторов;
• смешанная система.

Устраивается принудительная система несколькими способами:

• с помощью вентилятора через окно;
• продухов и выводящих каналов;
• вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Какими бывают вытяжки на кухне?

В продаже представлено множество вариантов вытяжек, которые могут быть детально подобраны под те или иные условия эксплуатации. Они имеют существенные отличия, среди которых особенно выделяют следующие направления:

По способу очистки.

Здесь выделяют эвакуирующие и циркуляционные варианты, где первый подключается к воздуховоду и выводит вредоносные вещества и неприятный запах наружу. Этот вариант защищен клапаном обратной тяги. Второй вариант включает в свою конструкцию фильтр угольного типа, благодаря которому вентиляция кухни в доме очищает воздух, никак не соприкасаясь с внешней средой.

По конструктивным особенностям.

Очень важен внешний вид устройства, поскольку всем нужно, чтобы оно идеально вписывалось в дизайн кухни, смотрелось эстетично, легко отмывалось, а также его монтаж занимал минимум времени, без привлечения сторонних специалистов. Здесь выделяют купольные и встраиваемые варианты. Купольный имеет такое название благодаря форме воздушного обменника.

Пирамидальный фильтр пропускает через себя выходящий воздух и посредством трубы выпускает его наружу, через специальное отверстие. Встраиваемая вытяжка зачастую скрыта в мебели, которую делают на заказ. Ее отличает эргономичность, экономия свободного пространства, но, в то же время, удобное управление процессами.

Особенности устройства принудительной вентиляции

Конструкция принудительной вентиляции подразумевает наличие вентиляторов достаточно высокой мощности. Они позволят регулировать систему под потребности конкретного помещения. К примеру, если жильцы на длительное время покидают квартиру или дом, регулятор можно настроить на минимальную работу. Полностью отключать систему нежелательно.

Если конструировать систему без использования электрического нагревателя, энергия будет расходоваться минимально. Отверстия воздуховодов лучше всего устанавливать направленными туда, где чаще всего проводят время жильцы дома.

Перед началом монтажа выполняется расчет и подготавливается проект системы. Выполняется устройство воздуховодов в каждом помещении. Все необходимые расчеты и проект должны быть выполнены со знанием дела. При отсутствии необходимых навыков и опыта такую работу лучше поручать специалисту. Непосредственно же монтаж вы сможете выполнить своими руками, ориентируясь на чертеж, требуемые размеры и места установки составных элементов.

Как устанавливать воздуховод?

Наиболее часто для организации приточно-вытяжной вентсистемы используются 2 воздуховода. Чтобы циркуляция воздушных масс была более равномерной, берут трубы одинакового диаметра. Для ускорения вывода воздуха можно поставить вытяжную трубу незначительно большего сечения.

Монтируют воздуховоды на как можно большем расстоянии друг от друга на противоположных стенах. По пути следования труб необходимо максимально уменьшить количество изгибов.

Вытяжная труба монтируется в одном из углов и ее нижний конец должен находиться около самого потолка, чтобы выводился через нее весь теплый воздух, идущий наверх. Воздуховод можно объединить с кухонной вытяжной вентсистемой и вывести на крышу на полтора метра над коньком.

Уличный воздуховод должен быть утеплен, об этом мы писали выше. Самый эстетичный вариант – надеть на трубу еще одну трубу, но большего размера и уложить в образовавшееся пространство любой утеплитель. На оголовок трубы лучше установить специальный вентиляционный дефлектор, который способствует увеличению тяги.

Проходящие через подвал воздуховоды механической вентиляции следует утеплять, чтобы из-за разницы температур проходящего по ним воздуха и воздушной массы внутри на трубах не выпадал конденсат

Воздуховод приточного значения монтируется в противоположном углу подпола, а его открытый торец должен находиться как можно ближе к грунту. Приточное отверстие должно быть ниже вытяжного. Точно также трубу можно пустить через дом.

Если через крышу выводится приточный воздуховод, его заборное отверстие должно находиться ниже вытяжной трубы. Внешний край притяжной трубы поднимают на крышей до 20-25см.

Также приточную трубу можно вывести около стены дома снаружи. В этом случае отверстие должно быть поднято над землей на 80см в идеале. Внутри в каждый воздуховод ставятся заслонки, регулирующие интенсивность движения воздуха.

С правилами устройства системы вентилирования на чердаке частного дома ознакомит следующая статья, детально освещающая принципы устройства и нюансы сооружения.

Для чего нужен на вентиляции обратный клапан

принцип действия обратного клапана на вентиляции

Вентиляционная система включает в себя как входные, так и выходные отверстия. В первые из них поступает свежий воздух с улицы, во вторые — уходит загрязнённый. Выходные устанавливают на кухне и в других местах, откуда необходимо вывести наружу спёртый воздух.

Нормальная работа вентиляции предусматривает, что поток воздуха проходил через выходные отверстия из помещения наружу. Если происходит обратное движение, то вентиляционная система перестаёт нормально работать. Чтобы этого избежать, нужно использовать обратный вентиляционный клапан.

Когда появляется обратная тяга из выходного вентиляционного отверстия, это может принести такие проблемы:

1. В многоэтажных домах таким образом поступают запахи от соседей.
2. Запах с кухни, водяные поры вместо того, чтобы выводиться наружу, скапливаются на кухне.
3. В частном доме в холодное время года поступление холодного воздуха снаружи способно существенно понизить температуру, препятствуя работе системы отопления.
4. Из-за появления обратной тяги дым может вместо того, чтобы уходить наружу, возвращаться внутрь помещения.

Обратный клапан может быть использован для входных или выходных отверстий

Важно, чтобы движение происходило только в нужном направлении. В большинстве случаев установка обратного клапана позволяет решить возникшие проблемы

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях.

Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель – скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

• воздушные заслонки – гравитационные и пружинные;
• лепестковые (мембранные);
• двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых ) встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

Одностворчатый обратный клапан состоит из таких деталей:

• корпус круглой либо прямоугольной формы;
• изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
• в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

Запорные «хлопушки» в составе других вентиляционных принадлежностей – соединителей и монтажных пластин

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

• если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
• если перевернуть вентклапан вверх ногами, проход останется открытым;
• при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

Схема работы клапана-«хлопушки». Из-за смещения кверху свободная створка автоматически закрывается

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Правила обеспечения воздухообмена

Для эффективной смены воздуха, удаления бытовых испарений и предупреждения образования конденсата необходимо правильно рассчитать суммарную площадь сечений всех вентиляционных отверстий. Согласно правилам, она должна составлять не менее 1/500 от площади перекрытия.

Правильно организованный воздухообмен не только предотвратит избыток влаги, но и уравняет внутреннее и внешнее давление. И, соответственно, убережет от разрушения связующие элементы крыши

Кроме того, важно учитывать свойства строительных материалов. Современные версии утеплителей и влагозащитных пленок пропускают меньше воздуха, чем их предшественники. Следовательно, требуют более эффективной вентиляции

Следовательно, требуют более эффективной вентиляции.

Поэтому при использовании материалов с высокой степенью герметичности стоит увеличить площадь сечений до 1/400 и даже до 1/300 доли от общей площади перекрытия.

Вентиляционное отверстие в стене: особенности и как правильно сделать

В современных квартирах деревянные оконные и дверные конструкции все чаще заменяются герметичными пластиковыми, что приводит к нарушению циркуляции воздуха в помещении. Решением проблемы может стать организация приточно-вытяжной вентиляции через сквозное вентиляционное отверстие в стене. задача этого отверстия — обеспечить приток свежего воздуха с улицы.

Вытяжная и приточная вентиляция

Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах — залах и спальнях, но также и в подсобных помещениях — санузлах и кухнях.

В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.

Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.

Вытяжная-приточная вентиляция

Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.

Устройство воздухообмена для помещений без окон

Если в помещении лишенном окон уже существует вентиляция, то следует проверить ее эффективность. К решетке канала вытяжного подносят бумажную полоску шириной порядка двух сантиметров. Когда вентиляция в комнате без окна обустроена правильно полоска будет прижиматься к входу в вытяжную шахту.

Обычно доступ воздуха в комнату осуществляется через зазор между дверью и полом. Для улучшения воздухообмена в дверь могут монтировать переточные решетки вентиляционные, либо в стене выполняют приточные отверстия. Такие отверстия обычно делают в нижней части стены. Для усиления вытяжки применяют монтируемые на вход канала вытяжные вентиляторы. Управление работой таких вентиляторов в туалете, либо ванной может осуществляться от выключателя света с использованием таймера либо от датчика движения.

Нередко комната без окон возникает в процессе перепланировки помещений. В этом случае требуется спроектировать и полностью обустроить вентиляционную систему. Простейшее решение включает обустройство приточных и вытяжных каналов в помещения с налаженной высокоэффективной системой естественного воздухообмена.

Вентиляция в гардеробной комнате

Рассмотрим, как устраивается вентиляция в гардеробной комнате без окна с наименьшими затратами. В нижней части стены, обращенной к комнате с налаженным воздухообменом, выполняются отверстия приточные. Отверстия вытяжные размещаются в верхней части другой стены.

Желательно для создания воздухообмена в комнате размещать отверстия приточные и вытяжные на противоположных стенах. Для одного квадратного метра помещения диаметр отверстия воздухообмена должен составлять 15 мм. Из этого соотношения следует рассчитывать площадь и размеры отверстий. В ряде случаев вместо выходных отверстий стену не доводят на 100 мм до потолка, что вполне малозаметно.

 Вентиляция в спальне без окна

Особенного внимания потребует спальня без окна – вентиляция здесь при этом должна быть чрезвычайно эффективной. В этом и ряде других случаев стоит прибегнуть к системе принудительного воздухообмена. Такая система для спальни либо гардеробной должна включать:

• пару или больше вентиляторов;
• калорифер, обеспечивающий нагрев до приемлемой температуры поступающего воздуха;
• очищающие воздушный поток фильтры;
• решетки вентиляционные;

• воздуховоды.

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности.

В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В зависимости от места установки вытяжной вентиляции используют горизонтальную или вертикальную модель клапана и вентилятор с достаточно высокой производительностью (+)

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент – уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Выбирая вытяжной клапан, который будет установлен в стене, следует учесть толщину этой стены, а также материал, в котором придется проделать отверстие
