Дренажный колодец своими руками: устройство, как сделать самому и подвести трубы

Устройство и функции системы

Достаточно часто после обильных осадков и таяния снегов на участке скапливается много воды, которая застаивается и не уходит в грунт. В таком случае происходит размыв почвы, а также разрушение фундамента имеющихся жилых или других строений. Если не принимать каких-либо мер для предотвращения возникновения таких ситуаций, высокий уровень влажности приведет к обрушению всех построек, расположенных на данной территории.

Чтобы защитить участок и строения от скопления влаги, вне зависимости от того, какого рода здание расположено на земле, в первую очередь необходимо обустроить надежную дренажную систему. Переизбыток влаги и сточных вод постепенно разрушает даже самые качественные строения.

Немаловажным нюансом является выбор месторасположения сборного пункта для воды. Оно будет выбираться исходя из того, через что будет осуществляться отвод лишней влаги.

Существует несколько вариантов решения этой задачи:

дренажная система в грунте;
близлежащий водоем любого типа;
различные овраги;
частная автономная канализационная система.

Стоит выделить основные функциональные задачи, которые решает дренажная система:

минимизирует нагрузку и давление, которые оказывают грунтовые воды на фундамент и стены здания;
исключает риск затопления подвальных помещений;
осушает придомовую территорию.

Самое главное место в такой конструкции отведено дренажным колодцам.

Чтобы выполнить установку дренажных колодцев, по периметру дома выкапывается траншея, в которую прокладывается трубопровод замкнутого типа, а также устанавливаются колодцы. Их количество определяется индивидуально в каждом конкретном случае исходя из площади территории, вида грунта и глубины залегания грунтовых вод.

Колодец в системе дренажа, вне зависимости от типа конструкции, представляет собой стакан без дна, к стенкам которого подведены дренажные, в некоторых случаях канализационные трубы. Способ его установки предполагает углубление изделия в грунт. Конструкция выполняется таким образом, чтобы при необходимости можно было иметь доступ к внутреннему устройству, например, для прочистки либо замены труб, очищения емкости от мусора и контроля процесса движения воды.

Емкость состоит из следующих деталей:

люк;
пластиковая шахта или тело для устройства.

Необходимо отметить, что перед началом строительства дренажной системы требуется изучить СНиПы, регулирующие обустройство и технологию выполнения работ. Исходя из специфики функциональных задач, которые будет решать установленный дренажный колодец, изделия можно классифицировать на следующие типы: смотровые, накопительные, поглотительные.

Несколько советов

Не нужно затрачивать финансы на гидроизоляционные материалы, тут они не нужны. Наоборот, чем лучше и равномернее будет уходить вода, тем проще пользование системой и ее очистка.
Колодец нельзя устанавливать на участке, где есть проблемы с высоким уровнем грунтового водоносного слоя. Лучше всего углубиться даже ниже глиняных слоев, чтобы стоки проходили как можно более тщательную фильтрацию;
Избежать пучения грунта, максимально дочистить стоки и добиться лучшего поглощения позволит нетолстый (200 мм) слой крупнозернистого песка или песчано-гравийной смеси (малой фракции), уложенный на дно колодца;
Перфорация стенок должна производиться правильно: не ниже 500-800 мм от уровня дна, чтобы вода выходила равномерно;
Для избежания заиливания перфорации, необходимо окружность бочки или кольца засыпать керамзитом, среднефракционным гравием;
Качественная вентиляция, гидроизоляция верхней части дренажного колодца, утепление верха – все эти требования для бесперебойной функциональности системы обязательны. Правильно будет установить на конструкцию крышку съемного типа, чтобы иметь доступ к внутренней части;
Просчет параметров, соответственно объемы выброса вод, определение места для дренажного колодца – первоочередные задачи, необходимые к решению до начала строительства.

Расходная часть конструкции велика, однако, следуя подсказкам можно чуть сократить расходы:

Глубина траншеи равно модульному размеру и плюс полметра, общая глубина ямы – 2 метра. Дно обкладывается 500 мм песка, затем 300 мм щебня, подушка утрамбовывается и только потом устанавливается модуль. Способ поможет избежать затрат на геотекстиль или другие дорогие фильтрующие материалы;
Для незаиливания модулей, можно применять геотекстиль (накрыть), а можно и мелкофракционный керамзит;
После всего система засыпается щебнем средней фракции, без заделки отверстий для вывода вентиляционных труб;
Осталось досыпать слой до уровня почвогрунта. Не стоит брать дорогие составы, достаточно сделать смесь из земли и песка. В отдельных случаях, потребуется георешетка.

Опасность

Расположение дренажных колодцев Большинство людей не знают, что долго стоящая на участке дождевая вода, относится к признакам высокого уровня подземных вод. Только когда влага добирается до строений и разрушает фундамент, люди начинают задумываться о решении этой проблемы всерьез. Одним из способов устранения подземных вод является сооружение специального резервуара.

Избыток влаги в земле приводит к размножению бактерий, которые небезопасны для человека. На огороде избыток воды тоже вреден, так как уменьшается урожайность овощей, и гниют плодовые деревья. В холодное время вода превращается в лед и разрывает корни деревьев, асфальт и кирпичную кладку.

Материалы для строительства

Колодцы, используемые при создании системы дренажа на приусадебном участке своими руками, обычно собирают из бетонных колец или приобретают пластиковые емкости определенных размеров.

Как делать дренажный колодец, и какие применять материалы, решает каждый владелец загородного дома сам. Но при этом следует учитывать, что стоимость первого варианта дешевле, но требует больших трудозатрат, а второй изготавливать намного проще, но цена его выше.

Сборка колодцев из бетонных колец отличается необходимостью решить ряд проблем. По причине значительного веса колец, приходится заказывать спецтехнику и оплачивать труд помощников. В бетонных колодцах нужно создавать отверстия под прокладку труб, а такая работа отличается сложностью.

В итоге трудоемкость монтажа бетонной конструкции окупается ее долговечностью, прочностью, надежностью и доступной стоимостью. Такой созданный своими руками дренажный колодец обладает повышенной устойчивостью к негативным воздействиям. Его можно размещать в любом месте, а также на участках, находящихся на грунтах, подверженных пучению при их промерзании или в случае гидротермических сдвигов.

В этих же условиях эксплуатации пластиковые изделия для колодца могут быть деформированы, несмотря на то, что они просты в установке, надежны и удобны. На их корпусе уже присутствуют отверстия требуемого диаметра, предназначенные для прокладки и подключения труб.

Достоинства и недостатки конструкций из ЖБ-колец

Повышенная прочность. Устройства невосприимчивы к сильным нагрузкам по горизонтали и вертикали, возникающим из-за сезонной подвижности почвы.
Целостность конструкции. Герметизацию обеспечивают особые уступы по краям колец и применение уплотнителей. В излишне подвижных слоях почвы фрагменты шахты соединяют при помощи сварки.
Невосприимчивость к агрессивным воздействиям. Бетон устойчив к кислотным и щелочным компонентам, содержащимся в почве. Также он не подвержен разрушению под воздействием налета либо ила. Испортить железобетон не под силу ни мышам, ни насекомым.
Скорость постройки. С применением экскаватора установка колодца составит всего полдня.
Простота обслуживания. Процесс включает в себя систематическую замену фильтра и своевременную очистку стенок колодца от отложений.
Продолжительный срок эксплуатации.

К недостаткам причисляют большую массу колец, которая предполагает наем спецтранспорта, оборудованных агрегатами для подъема и перемещения. Возникает необходимость обустройства подъездов к месту установки.

Материал дренажных колодцев

Колодцы для устройства водоотвода можно сделать своими руками из бетонных колец, а можно купить готовые пластиковые емкости необходимого размера и установить их на участке. Как правильно сделать сток – решать вам, но стоит учесть, что первый вариант дешевле, но намного сложнее по сложности изготовления, второй проще, но немного дороже.

Галерея изображенийФотографии из Для организации всевозможных дренажных систем выпускается широкий ассортимент труб и колодцев из полимеров ПВХ, ПП, ПНД и т.д. По старинке дренажные смотровые колодцы и коллекторные колодцы иногда до сих пор строят из кирпича. Способ не соответствует темпам строительства и требует от подрядчика опыта. Строительство дренажных колодцев из готовых бетонных колец осуществляется намного быстрее. Однако для их установки часто требуется использование подъемного оборудования. Собрать дренажный колодец из элементов полимерного песка намного проще, чем из бетонных колец. Изделия изготовлены с деталями для устройства днища и люка Полимерные изделия для устройства дренажа Кирпичный объект дренажной системы Конструкция колодца из бетонных колец Элементы из полимерного песка

Изготовление колодца из бетонных колец связано с рядом проблем. Из-за большого веса бетонных конструкций может возникнуть необходимость в аренде спецтехники и привлечении помощников. Необходимо просверлить отверстия под трубы, что тоже довольно сложно.

Однако трудоемкость установки бетонного колодца оправдывается его большой надежностью, прочностью и долговечностью. Бетонные конструкции практически неуязвимы для любого негативного воздействия.

Их можно устанавливать в любом месте, а также на участках суши, подверженных гидротермальным движениям и явлениям замерзания, где пластиковые конструкции могут деформироваться.

Современные пластиковые контейнеры также очень надежны, удобны и просты в установке, легки и просты в сборке. На их корпусе уже есть отверстия необходимого диаметра для соединения труб.

Многие прибегают к комбинированному варианту установки, чтобы сэкономить. Для смотровых и поворотных колодцев закупаются пластиковые резервуары, а фильтрующие и накопительные резервуары изготавливаются из бетонных колец. Доступен и другой вариант: сделать колодец из пластиковых труб своими руками, как это сделать, описано ниже.

Пластиковые емкости выпускаются разных размеров, на их корпусе уже есть изгибы необходимого для соединения труб диаметра

Изготовление закрытого дренажа

Как сделать глубинную дренажную систему на участке своим руками? Для корректного выполнения работы необходимо:

разработать схему системы водоотвода;
подготовить все необходимые материалы и инструменты;
выполнить укладку системы по рекомендованной технологии.

Разработка схемы

Начальный этап сооружения дренажа на садовом участке – проектирование будущей системы осушения. Схема разрабатывается с учетом следующих требований:

расстояние от дренажной трубы до фундамента строения должно составлять не менее 1 м;
до забора (ограждений) требуется оставить минимум 0,5 – 0,6 м;
глубина траншеи, предназначенной для закладки труб, должна быть больше 1 – 1,2 м, а вблизи плодовых деревьев и кустарников от 1,6 до 1,75 м;
минимальная ширина траншей – 0,35 м;
расстояние между соседними траншеями должно составлять не менее 10 м;
не рекомендуется укладывать трубы в местах проезда машин и иной техники;
в местах изменения направления трубопроводной системы, схождения или расхождения труб рекомендуется устанавливать смотровые колодцы.

Схема дренажной системы

По схеме определяются количество труб, смотровых колодцев и иных элементов системы.

Подготовка материалов и инструментов

Чтобы обустроить дренаж для осушения земельного участка своими руками, потребуется подготовить:

дренажные трубы диаметром 100 – 110 мм для проведения центральных магистралей и 50 – 60 мм для сборных дренов;

Виды дренажных труб и область их применения

фитинги для сборки трубопровода: угольники, тройники, соединительные элементы и так далее;
смотровые колодцы (можно приобрести готовые пластиковые конструкции или изготовить оборудование самостоятельно, например, из бетонных колец);
сборный или дренажный колодец из пластика или бетонных колец;
геотекстиль или любой иной фильтрующий материал, необходимый для защиты труб от засорения;
песок;
гравий мелкой фракции.

Для выполнения работы потребуются:

труборез (можно воспользоваться специальными ножницами для резки пластиковых труб или ножовкой);
дрель (при монтаже колодцев из бетонных колец дополнительно потребуется перфоратор);
инструменты для разметки: рулетка, деревянные колышки;
строительный уровень;
лопата (рекомендуется подготовить штыковую и совковую лопату для облегчения выполнения работы);
инструменты для сборки трубопровода. При применении резьбовых фитингов потребуются гаечные ключи, при сборке системы методом сварки – сварочное оборудование и так далее.

Прокладка системы

Прокладка дренажной системы участка осуществляется по следующей схеме:

разметка садового участка. В соответствии с проектом осушения территории определяются места расположения дренажных труб, смотровых колодцев, сборной емкости и так далее. Для наглядности определенные места рекомендуется отметить деревянными колышками;
выкапывание траншей и ям для расположения колодцев;

Подготовка траншей для труб и колодцев

При выполнении земляных работ следует учитывать наклон траншей для обеспечения самотека. Если на участке отсутствует естественный уклон, то копка траншей должна осуществляться с соблюдением уклона в 0,7° — 1° на 1 метр длины.

установка сборной емкости. На дно колодца рекомендуется уложить слой песка (приблизительно 20 см) и слой гравия (приблизительно 30 см), что позволит производить дополнительную фильтрацию стоков перед утилизацией.

Если предполагается, что вода из сборной емкости будет откачиваться в принудительном порядке, то укладкой песка и гравия можно пренебречь;

Установка дренажного колодца для сбора и утилизации стоков

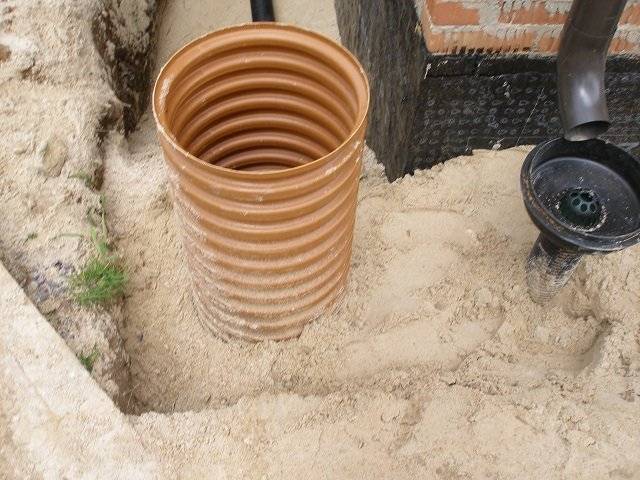

установка смотровых колодцев;

Установка колодца для контроля за состоянием системы

закрытие траншей песчаной подушкой (достаточно слоя в 20 – 25 см);
укладка защитного материала (геотекстиля);
засыпка подготовленных траншей на 25 – 30 см слоем гравия;

Подготовка траншей для укладки труб

сборка и укладка трубопровода. Подключение труб к сборной (дренажной) емкости;

Прокладка дренажного трубопровода

защита труб сверху. Для этого трубы засыпаются слоем гравия и укрываются фильтрационным материалом. Поверх труб рекомендуется дополнительно обустроить слой песка;
обратная засыпка и утрамбовка грунта;
декорирование (при необходимости).

Подробнее о прокладке глубинного дренажа смотрите на видео.

Для продления срока службы и максимального осушения участка дренажную систему рекомендуется периодически очищать от мусора и промывать. Глобальная очистка системы должна проводиться не реже 1 раза в 10 – 12 лет.

Дренажный колодец своими руками

Вряд ли кому-то придёт в голову построить жильё на песчаной местности. Для постройки выбираются места с грунтовыми водами, чтобы в последующем не было проблем с питьевой водой. Но этот плюс местности может обернуться заболачиванием почвы, и разрушением фундамента здания. Чтобы обезопасить себя от этой проблемы нужно построить дренажный колодец. Данная конструкция, служит для отведения подземных вод с участка.

Материалы и принцип работы

Работа колодца проста. На участке вырывается траншея для сбора и отвода воды – дрена. К ней подсоединяются один или несколько водостоков, которые отводят жидкость в водоём находящийся поблизости с участком или в специальный резервуар.

Виды дренажных систем

Дренажные колодцы подразделяются на четыре вида по типу грунта и движению грунтовых вод. Принцип работы каждого разный, и перед тем как сделать дренажный колодец, определитесь с тем, какая система вам понадобится.

Коллекторный колодец

Такой вариант дренажной системы способен собирать и скапливать влагу, которую впоследствии можно сбросить в канаву или использовать для полива растений. Его строительство уместно в самой низкой части рельефа местности.

Поворотные колодцы

Монтируются на поворотах дренажа или в местах, где соединяются несколько сточных труб. В таких местах существует большая вероятность загрязнения внутренних полостей.

Поглотительный колодец

Такой колодец нужно обустроить в тех местах, где невозможна прокладка труб для отвода жидкости, из-за отсутствия водоёма для сброса или канализации. Это самый глубокий тип дренажной системы, и минимальная глубина должна быть не меньше 3 м. Дно в колодце выполняется из щебня или песка, это позволит сбросить жидкость в грунтовые воды.

Смотровой колодец

Такой вариант используется для доступа к дренажной системе и возможного ремонта. Для удобства ширина его должна быть не менее 1 м. В принципе, такие колодцы можно сделать и в других системах, потому что ремонт и профилактическая чистка лишней не будет.

Порядок строительства

При выборе размера будущего колодца, учитывается площадь участка, а именно та часть, которую нужно осушить.

Когда готовы все материалы можно начинать работу. Выкапываем яму глубиной не меньше 2 метров, в зависимости от типа дренажной системы. На дне нужно обустроить специальную подушку. Лучше всего для этого подойдёт песок крупной фракции. Подсыпка должна быть от 30 до 40 см толщиной, в процессе обустройства её нужно хорошенько утрамбовать.

На засыпке нужно сделать квадратную опалубку для обустройства фундамента, который будет служить дном колодца. В неё следует уложить арматурную сетку, лучше мелкую. Эту конструкцию заливаем бетонным раствором.

После того как бетон схватится, на основание устанавливается внутренняя и внешняя опалубка. Стенки сверху нужно соединить деревянными планками. Бетонирование стенок колодца выполняется по уровню. Через 2 – 3 недели, когда полностью высохнет бетон, убираем опалубку и проводим засыпку основания. Лучше для этого использовать мелкий гравий или керамзит.

Копаем траншею

Для отвода жидкости из колодца используются полиэтиленовые или асбестовые трубы. Просто вырыть траншею и уложить трубы по направлению к месту сброса, будет недостаточно. Чтобы сброс происходил правильно нужно провести следующие действия.

Дно траншеи засыпать песком.
Поверх него уложить слой мелкого гравия.
На такую подушку укладывается отводная труба, которая также засыпается песком и гравием.

В совокупности слой песка с гравием должен составлять половину глубины траншеи. Оставшуюся глубину засыпают суглинком, а сверху укладывается плодородный слой земли.

Обустраивая дренаж на уже застроенном участке, работы нужно проводить небольшими участками по 15– 20 метров. При работе грунт, вынимаемый из вырываемого отрезка, засыпается в предыдущий отрезок траншеи. Начало работ лучше проводить в конце июля — начале августа. В это время уровень почвенных вод наиболее низок.

Основные виды дренажных колодцев

Существует несколько видов колодцев, которые отличаются друг от друга своим предназначением, материалом изготовления и размерами. Устройство дренажных колодцев разных видов практически одинаковое: они представляют собой емкость с закрытым дном, в шахту которой подводятся канализационные трубы. Колодец полностью погружен в землю, а его верх закрыт люком.

Главное различие между колодцами – в их назначении. Каждый вид предназначен для выполнения определенной функции и располагается в определенном месте дренажной системы.

Характеристики смотровых колодцев

Смотровые или по-другому ревизионные дренажные колодцы предназначены для:

проведения плановых осмотров канализационной системы;
контролирования работоспособности трубопровода;
периодической прочистки труб и проведения ремонтных работ.

Ревизионные колодцы устанавливаются в местах, где существует наибольшая вероятность загрязнения или заиливания труб. Их размеры выбираются с учетом особенностей канализационной системы. В небольших трубопроводах, как правило, устанавливаются смотровые колодцы диаметром от 340 до 460 мм.

Крупную дренажную систему целесообразно оборудовать смотровыми колодцами большого диаметра, оснащенными всеми необходимыми приспособлениями для проведения плановых осмотров и ремонтных работ

Крупные водостоки оборудуются дренажными конструкциями, имеющими внутренний диаметр до полутора метров, Некоторые емкости оснащены ступенями для удобного спуска. В такой колодец может спокойно поместиться взрослый человек для проведения работ по очистке или ремонту трубопровода. Прочистка системы проводится путем промывания труб струей воды под давлением.

Разновидностью смотровых колодцев являются поворотные конструкции, которые располагают в местах угловых соединений труб. Их необязательно устанавливать на каждом развороте, обычно они монтируются через угол. При монтаже поворотных колодцев необходимо учитывать конструкцию дренажной системы и устанавливать их так, чтобы к ним можно было подвести все угловые и крестовые участки трубопровода.

Поворотные колодцы закапываются в углах трубопровода. Они устанавливаются таким образом, чтобы при необходимости можно было быстро произвести прочистку канализации

Предназначение накопительных конструкций

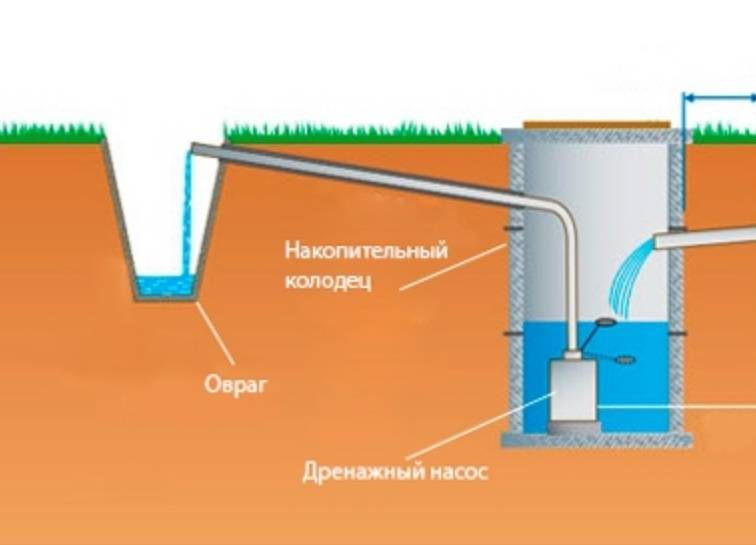

Коллекторный или по-другому водоприемный колодец служит для сбора и накопления воды и ее последующей откачки в водоем или сточную канаву. Он представляет собой большую емкость диаметром до полутора метров, в которую отводятся все трубы дренажной системы.

Его устанавливают в местах, где невозможно поставить фильтрующий колодец или отвести собранную канализацией воду в водосток. Как правило, их выносят за пределы участка.

Для отвода накопившейся воды, в коллекторных колодцах устанавливается погружной дренажный насос с отводной трубой, который откачивает собравшуюся жидкость в природный водоем

Водоприемный бак обычно оборудуют электрическим насосом, которым производится откачка накопившейся жидкости в водоем или для полива огорода. Зачатую в накопителях устанавливается автоматическая система, которая при заполнении емкости до определенного уровня, производит откачку воды в автоматическом режиме.

Особенности поглотительных емкостей

Фильтрующие колодцы используются на участках с несильно влажным грунтом, расположенных вдали от природных водоемов и не оборудованных системами водосбора. При этом количество воды, подлежащей откачке, не должно превышать 1 куб. м в сутки.

Форма колодца может быть круглой диаметром до полутора метров, либо прямоугольной или квадратной площадью не более 6 м. Обычно для изготовления колодца используют бетонные кольца или пластиковые емкости.

Глубина залегания поглотительного колодца в грунт должна быть не менее двух метров, а толщина фильтрующего слоя – не менее 30 см

Устройство поглотительного колодца отличается от других видов дренажных емкостей тем, что он не имеет герметичного дна. Вместо этого внизу колодца оборудуется фильтрующая система, которая пропускает через себя грязные стоки воды, очищает их от мусора и отводит в глубокие слои грунта.

Устройство выгребной ямы

Перечень работ и сроки обустройства сливных ям зависят от их вида. Например, если нужно сделать простую канализацию на даче своими руками с использованием пластиковой емкости заводского производства, работу можно выполнить всего за 1 день. Когда запланировано возведение монолитного сооружения из бетонного раствора, на проведение монтажа потребуется минимум месяц.

Одновременно с его строительством, можно заниматься устройством траншеи с прокладкой трубопровода. Размер ямы должен соответствовать параметрам накопителя, но с каждой его стороны необходимо оставлять примерно 30 сантиметров на засыпку объекта. При определении объема емкости учитывают бытовые потребности людей, проживающих в доме.

Важно правильно подобрать устройство выгребной ямы, от этого много чего будет зависеть в будущем. Одним из методов обустройства выгребной ямы является создание накопителя из бетонных колец. Для использования резервуара в условиях дачи обычно бывает достаточно 2-3 изделий при условии, что его планируется заполнять на 1/2 или 1/3 объема, при этом уровень сточной жидкости не может подниматься выше места нахождения входного отверстия

Для использования резервуара в условиях дачи обычно бывает достаточно 2-3 изделий при условии, что его планируется заполнять на 1/2 или 1/3 объема, при этом уровень сточной жидкости не может подниматься выше места нахождения входного отверстия.

Для выемки грунта из котлована применяют специальную технику или пользуются лопатами и ведрами. После того, как в нем расчищена нижняя часть, ее усиливают дренажом из песка и гравия высотой 20 — 40 сантиметров.

Когда резервуар имеет небольшой вес, специалисты рекомендуют укладывать на дно бетонную плиту или заливать бетонную стяжку, к которой емкость прикрепляют анкерами и тем самым придают ей стабильное положение. С аналогичной целью во время засыпки грунтом готовой конструкции в него можно добавить сухой цемент, чтобы создать вокруг резервуара водонепроницаемое кольцо.

Конструкции, возводимые из колец, кирпича и шлакоблоков, непременно покрывают двумя гидроизоляционными слоями с наружной и внутренней стороны. Эти меры препятствуют попаданию содержимого накопителя в почву, где оно проникает в грунтовые воды.

Если слив канализации на даче производится в выгребную яму, обязателен монтаж вентиляционного стояка, который предназначается для отвода газов наружу. После завершения работ и подключения накопителя к канализационному трубопроводу осуществляют засыпку и приступают к оформлению горловины. Верхнее техническое отверстие надежно закрывают прочной крышкой.
