Самостоятельное изготовление печки длительного горения

История создания пиролизной печи «бубафоня»

Впервые «бубафоню» собрал народный умелец по имени Афанасий Бубякин проживающий в Колыме. Собственно, в его честь она и была названа. За основу своего изделия мастер взял пиролизный котел Strоpuva, изготовленный в Литве. Афанасий максимально упростил конструкцию таким образом, чтобы ее легко можно было повторить самостоятельно. Именно поэтому самодельная пиролизная печь «бубафоня» славится достаточно высокой популярностью.

Сразу следует оговориться, что, поскольку самодельный отопительный прибор изготавливается из доступных подручных материалов, он редко обладает привлекательным и эстетичным видом. Основное достоинство «бубафони» — ее простота, надежность и эффективность.

Ниже вы можете увидеть пример самодельной печки конструкции Афанасия Бубякина, сделанную из старого газового баллона.

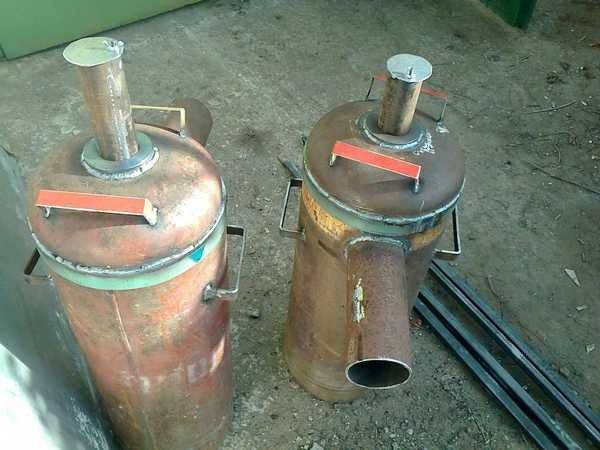

Две печи «бубафоня» из баллонов

Плюсы и минусы самодельных буржуек длительного горения

Теперь, когда известны основные конструкции печей с увеличенным периодом горения топлива необходимо проанализировать положительные качества и недостатки этих устройств.

К положительным сторонам необходимо отнести:

  • Существенную экономию топлива;
  • Высокую теплоотдачу;
  • Возможность длительное время работать в «автономном» режиме;
  • Возможность использования для большинства видов разного топлива.

Увы, у этих конструкций имеются и недостатки, которые никак нельзя назвать несущественными:

  • Необходимость герметичного соединения всех частей корпуса при сборке;
  • Высокие требования по содержанию в чистоте дымоходов;
  • Несмотря на то, что печи рассчитаны на длительный период эксплуатации за ними необходимо периодически присматривать;
  • Для пользования такими устройствами необходимы определенные навыки и умения;
  • Чтобы самостоятельно собрать такую печь нужно владеть довольно высокими навыками в металлообработке;
  • Для использования нужны хорошо высушенные дрова.

Как увеличить эффективность печки

Реактивные печи длительного горения можно сделать еще более эффективными, если их немного доработать. Если райзер (жаровая труба) закрыт металлическим кожухом, приварите к наружной поверхности вертикально располагающиеся трубы небольшого диаметра – они образуют конвектор, эффективно прогревающий воздух в помещениях. Этот способ модификации подойдет для металлических агрегатов, используемых для обогрева помещений технического назначения (например, гаражей).

Любую металлическую ракетную печь можно сделать более эффективной, если обложить ее кирпичом или натуральным камнем. Кладка будет сохранять тепло и медленно отдавать его в помещение. Одновременно с этим она позволит избавиться от нестерпимого жара при слишком интенсивном прогреве.

Слобожанка

Печь получила название по исторической местности, где «появилась на свет». Она является полноценным отопительным прибором с варочной поверхностью.

По принципу работы слобожанка схожа с бубафоней, но приток воздуха здесь осуществляется с боковой стороны. Далее он втягивается в расположенный внутри корпуса перфорированный кожух и поднимается вверх. Топливо в этом случае берет воздуха столько, сколько требуется для тления, а избыток продвигается дальше.

Воздух в слобожанке поступает во все топливные слои, поэтому процесс пиролиза происходит активнее, а печь работает эффективнее.

Коротко — о требованиях

Принимаясь за тот или иной проект, важно помнить о том, что главное — ваша собственная безопасность. Именно поэтому к печам для гаража — из металла, газового баллона, да вообще из любого материала — есть вполне конкретные требования, игнорирование которых влечет за собой не менее конкретную угрозу для вашей жизни

Собрали главные из них — запоминайте:

  • при обустройстве дымохода позаботьтесь о герметичности его канала;
  • располагайте печь на солидном расстоянии от легковоспламеняющихся предметов и жидкостей;
  • не используйте в качестве топлива подозрительные вещества, так как пары, выделяемые при горении, могут принести вред вашему здоровью;
  • вытяжной клапан должен быть никак не меньше 10 см в диаметре;
  • рекомендуемые габариты для стандартных буржуек — 70х50х35 см, при этом объем конструкции не должен превышать 12 литров.

Самодельные печи длительного горения – ввод в рабочий режим

Порядок введения печи в работу:

  • Топливо укладывают в бак с максимально возможной плотностью.
  • На самый верх слоя топлива укладывают щепки помельче и бумагу.
  • Для улучшения зажигания топлива его предварительно можно взбрызнуть керосином.
  • Сверху ставят поршень, и топливо зажигают через воздуховодную трубу.
  • В рабочий режим печь входит примерно 5 минут. После этого всасывающую трубу слегка прикрывают заслонкой для снижения тяги.

Вместо бочки могут быть использованы любые подходящие с этой целью металлические ёмкости. С этой целью можно использовать, например, большие огнетушители или газовые баллоны. Эти сосуды имеют прочные стенки, способные выдерживать высокие температуры.

https://youtube.com/watch?v=BQ9qwHzSkPc

Особенности эксплуатации

Для загрузки топлива снимают крышку и прижимной круг вместе с трубой. На дно засыпают топливо до самого дымохода, которое максимально уплотняется. Поверх него кладут небольшие веточки, а на них бумагу или тряпку, смоченную керосином. Сверху вставляют прижимной круг и закрывают крышкой. После того, как топливо начнет гореть, воздушная заслонка перекрывается, и печь можно оставить на несколько часов до следующей загрузки горючего.

В котлы длительного горения подбрасывать опилки при запущенном процессе нельзя. После его закладки и до полного сгорания печь не открывается. Возможно увеличение или уменьшение силы горения, при этом теплообразование будет также увеличиваться или снижаться. Процесс горения начинается снизу по центру, и распространяется по сторонам. По мере сгорания, спрессованное топливо опускается, обеспечивая процесс горения на время 8-10 ч.

Основное требование к топливу – это возможность его хорошей прессовки внутри камеры сгорания, в центре которой расположен воздушный канал. Размер печки выбирается, исходя из расчетного времени сгорания топлива. Так, начавшееся горение со средины наружу продолжается до полного перегорания материала со скоростью 3 см/ч. Загрузив опилки в емкость, диаметром 30 см., процесс будет продолжаться до 6 ч.Количество теплоты, образуемое при горении, зависит от диаметра и глубины печи. В высокой и узкой конструкции нагрев будет происходить быстрее, а изделие с большим диаметром сделает процесс долгим и жарким.

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.


Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.


Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.


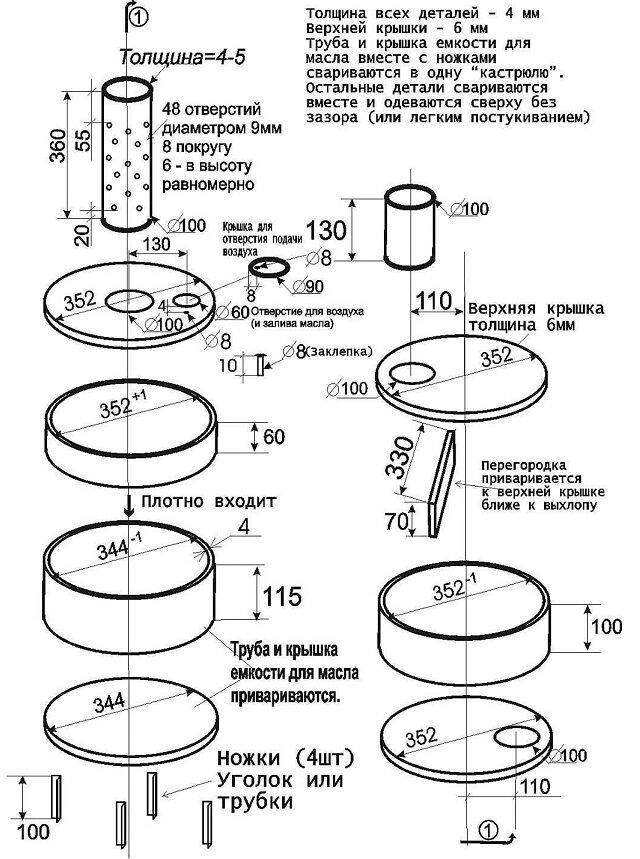

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.


Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Конструкционные особенности печей

Печка длительного горения удобна тем, что она может гореть на одной закладке дров в несколько раз дольше, чем традиционные печи и камины. Это напрямую связано с ее конструктивными особенностями – она наделена большой топкой, а некоторые из них сжигают дрова в определенных условиях, с минимальным доступом кислорода в камеру сгорания и последующим сжиганием пиролизных газов.

Герметизация швов исключит возможность попадания продуктов горения в отапливаемое помещение.

Печи длительного горения наделяются большими топками – сюда помещается большое количество дров и других видов теплого топлива. За счет этого снижается частота подходов для закладки горючего. Классические печки и котлы с миниатюрными камерами сгорания требуют все новых порций каждые 2-3 часа. В дневное время с этим еще можно мириться, но в ночное время человеку хочется спать, а не возиться с подкладыванием дров.

Хуже всего, если днем все работают – подкладывать поленья в печь просто некому. За это время температура в отапливаемых помещениях станет довольно низкой, поэтому вечер придется уделить не отдыху, а растопке, чтобы создать комфортные условия. Впрочем, ночью придется заниматься тем же самым, что и днем – подкидывать все новые порции поленьев в ненасытную топку дровяной печи.

Принцип работы печи длительного горения зависит от ее конструкции:

  • Агрегаты с большой топкой – их долгая работа объясняется использованием камер сгорания большого размера, куда загружается множество дров;
  • Пиролизные агрегаты – здесь твердое топливо сжигается при минимальном количестве кислорода и образует пиролизный газ;
  • Агрегаты без пиролиза, но с ограничением интенсивности горения – это печи «бубафоня» из бочки, обладающие простым, но весьма оригинальным устройством.

Сами печи могут изготавливаться из самых разных материалов – камень, огнеупорный кирпич или металл.

Залог более длительного горения вашей печи – использование нормальных дров, а не прогнивших поленьев с низкой теплотворностью. Дольше всего горят бук, дуб, граб и некоторые сорта фруктовых деревьев.

Знайте

  1. Если котел из опилок будет использоваться для отопления дома, его следует несколько модифицировать для обеспечения безопасности в помещении. С этой целью делают отверстия в обшивке водяной рубашки и крепят штуцеры для устройств контроля над температурой и давлением. Самым лучшим вариантом будет монтаж сбросного предохранительного клапана, который вводился бы в действие при достижении температурой отметки в 3 бар. Трубу от клапана необходимо будет вывести на улицу.
  2. Еще одной проблемой является горячая поверхность котла и дымохода. Так как тепло распространяется в топочной, где оно совершенно не нужно. Поэтому работающие на опилках котлы нужно изолировать. Теплоизоляционный эффект можно создать своими  руками при помощи базальтовой ваты, которая обладает высокой устойчивостью к высоким температурам. Вату можно обшить слоем листового металла с покрытием из полимера, заодно придав котлу эстетичный вид.

Как загружать топливо

Процесс закладывания горючего в котлы на опилках совсем не сложен. Для начала в отверстие в крышке вставляют конусообразную трубу. Такая форма очень удобна, поскольку ее легко достать в нужный момент. Опилки засыпают до тех пор, пока они не достигнут уровня дымоходной трубы. Каждую порцию горючего нужно утрамбовать. Затем трубу аккуратно достают. Через отверстие кислород будет поступать в прибор, а дым будет выходить наружу. Далее нужно накрыть печь крышкой и поджечь опилки с наружного конца вертикальной трубы. Процесс растапливания можно ускорить, если на металлическую перегородку налить немного воспламеняющейся жидкости до уровня загрузки биомассы. В котле объемом около 200 л опилки горят от 8 часов, и печь нельзя открывать до полного сгорания. Таким образом, новую порцию горючего можно засыпать только после окончания этого процесса.

Топливо загружают сверху

Стоит ли использовать отражатель в котле?

При изготовлении котла на опилках своими руками многие не знают, нужно ли вставлять в него отражатель. Эксперты советуют это делать, особенно если котел будет использоваться в небольших комнатах. Объясняют они это тем, что в процессе работы прибора температура его корпуса чрезвычайно высокая. В случае с котлом на опилках отдача отопления еще выше, чем в других устройствах. Отражатель позволит сделать правильно перераспределение потоков тепла и обеспечит равномерный обогрев всего помещения. Именно поэтому он также помогает сэкономить средства на отоплении – использование отражателя снижает расходы топлива на треть!

Котел на опилках не всегда необходимо обкладывать кирпичом. Решение будет зависеть от ситуации: если он будет стоить в гараже, теплице или подсобке, такие работы будут лишь напрасной тратой времени и денег. А вот устройство для жилого помещения следует отделать и поместить в кирпичный топливник. Это будет иметь свои недостатки – использовать прибор и обслуживать его станет намного сложнее.

Перед сборкой устройства своими руками нужно ознакомиться с некоторыми особенностями их эксплуатации:

  • Детали дымохода собирают в направлении, противоположном движению дыма и продуктов горения.
  • Конструкция дымохода должна быть удобной для разборки и регулярной чистки.
  • Поскольку корпус котла очень сильно накаляется, нужно позаботиться о том, чтобы возле него не было легковоспламеняющихся предметов. Стены, рядом с которыми будет находиться прибор, должны иметь отделку из жаростойких материалов.
  • После окончания сборки устройства своими руками его необходимо протестировать в разных режимах работы. Тестирование позволит найти оптимальный режим температуры и определить необходимый объем топлива для одного цикла работы.

Это интересно: Установка газового котла своими руками — технология работ и нормы

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Печь на опилках – ничего сложного и доступно

Подобное устройство работает на самом дешевом топливе, которое хорошо сгорает и дает немало теплоэнергии. Часто опилки просто выбрасывают или продают по символической цене. Но гореть они могут только в специальных приспособлениях, в других видах печей если и горят, то плохо. Конструктивными особенностями предусмотрена возможность сильного уплотнения древесной массы, чтобы между ее частичками не оставался воздух. В таком состоянии они будут не сгорать быстро, а тлеть, отдавая тепло, достаточное для обогрева одной – двух комнат.

Собирается установка по тому же принципу, что и другие с вертикальной загрузкой. Лучше применить металлические изделия цилиндрической формы, но если такой возможности нет, можно выполнить прямоугольной формы. В отличие от буржуйки, где дрова загружаются сбоку, предусматриваем загрузку опилок сверху. От других моделей эта отличается наличием конусной трубы. Она вставляется посредине воздушного регулятора – круга с отверстием внутри печи. Конструкция представлена на чертеже.

Внутрь засыпаем опилки и трамбуем как можно плотнее, чтобы продлить процесс горения. Трубу убираем – это легко из-за ее конусной формы. Отверстие, образованное на ее месте, послужит дымоходом и для подвода кислорода, чтобы поддержать тление опилок. Со стороны поддувала поджигаем опилки – процесс пошел

Важно правильно настроить дымоход: излишняя тяга вытянет тепло на улицу, при слабом горении в помещение будет проникать дым

Котел твердотопливный длительного горения своими руками – чертежи, схема, варианты конструкции

Существует множество разновидностей таких теплогенераторов. Мы остановимся на нескольких основных видах:

Классический котел прямого горения

Конструкцию этого котла можно назвать бесхитростной. Устроен он так же, как и традиционная русская печь. Топка – это просто камера, а топливо поджигается и сгорает обычным способом, как, например, в костре.

Классический котел прост в изготовлении, но у него есть существенный недостаток: топливо сгорает слишком быстро – через каждые 4 часа приходится подкладывать новую порцию. Улучшить ситуацию можно несколькими способами:

Этот вариант крайне нерационален:

  • Окисление топлива становится неполным, вследствие чего дым содержит большое количество сажи, угарного газа (относится к вредным выбросам) и различных ядовитых веществ.
  • Из-за низкой температуры выхлопа образуется большое количество конденсата, насыщенного вышеупомянутыми токсинами.
  • КПД котла значительно понижается.

Оборудовать систему отопления тепловым аккумулятором

Это объемистый резервуар, в котором хранится запас перегретого теплоносителя. Дрова в котле будут сгорать быстро, но произведенное при этом тепло не вылетит в трубу, а останется в теплоаккумуляторе, так же как оно остается в кирпичных стенках русской печи. Следовательно, топить котел нужно будет реже.

Оборудовать котел системой автоматики с принудительной подачей воздуха

Идея в следующем:

  • после выработки достаточного количества тепла (отслеживается по температуре теплоносителя) автоматика полностью перекрывает заслонку;
  • пламя гаснет и котел, можно сказать, выключается;
  • при охлаждении теплоносителя автоматика открывает заслонку и запускает вентилятор, который раздувает огонь в топке.

Котел с наддувом

Блок автоматики с вентилятором можно приобрести в магазине. Единственный недостаток такого решения – зависимость от электроснабжения.

Котел с верхним горением

В таком отопителе топливо укладывается в виде колонны и поджигается сверху. В направлении сверху вниз пламя движется гораздо менее охотно, чем снизу вверх, поэтому закладка горит дольше. К тому же для предотвращения быстрого распространения огня воздух подается точно в зону горения.

Теплогенератор с верхним горением достаточно сложен в устройстве, но существует его упрощенная разновидность, доступная для самостоятельного изготовления. Это так называемая печь «Бубафоня», конструкция которой была разработана Афанасием Бубякиным.

Проблема в том, что при наличии водяной рубашки характеристики этого агрегата сильно падают (низкий КПД, печь сильно коптит), поэтому использовать его в качестве котла нерационально.

Газогенераторный (пиролизный) котел

Подвергнутые воздействию высокой температуры молекулы органического топлива (биополимеры) частично распадаются на различные газообразные вещества (древесный газ), многие из которых могут гореть. Такой распад называют пиролизом. При обычном горении эта смесь газов большей частью выбрасывается в дымоход. В газогенераторном котле она отводится в отдельную камеру (камера дожигания), где и сгорает.

Такой котел имеет ряд достоинств (высокий КПД, длительная работа на одной закладке и пр.), но он сложен в изготовлении, требует применения специальных катализаторов и нуждается в принудительной подаче воздуха.

Схема газогенераторного котла

Можно изготовить упрощенный вариант по типу печей «Профессор Бутаков», «Breneran» и «Bullerjan», у которых в верхней части топки имеется подобие камеры дожигания.

Но такие агрегаты, во-первых, рассчитаны на эксплуатацию в режиме тления, о недостатках которого мы говорили выше, а во-вторых, как и «Бубафоня», сильно теряют в характеристиках при отборе теплоты водой, то есть при использовании в качестве котла.

Итак, наиболее подходящим для самостоятельного изготовления является классический котел, который при наличии в доме электроснабжения можно оборудовать автоматикой с наддувным вентилятором.

Газовые котлы Бакси с автоматикой приобретают в нашей стране часто. Надежность оборудования и цена – главные составляющие успеха у потребителя. Котел Бакси – инструкция по применению и устройство агрегата.

Принцип работы термостата для котла отопления разберем тут.

Думаете, что дровяное отопление уже изжило себя? Котлы длительного горения для дома на дровах – экономичное и эффективное решение при отсутствии коммуникаций. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/dlitelnogo-goreniya-na-drovax-dlya-doma.html рассмотрим виды котлов и особенности эксплуатации.
