Душевая кабина своими руками: порядок сооружения и подключения к коммуникациям

Сборка кабинки и крепление к поддону

Перед тем как начать установку панелей, нужно убедиться, что на них установлено все необходимое оборудование, которое входит в комплектацию модели.

Определить места крепления: возможно, моделью уже предусмотрены технологические отверстия. Если на задней панели имеется зеркало, то при его креплении не используется ключ

Гайки аккуратно затягиваются вручную. Нужно закрепить аксессуары, которые входят в комплектацию модели.

  • Монтаж панелей на поддон следует начинать с задней стенки. Аккуратно ее подняв и поставив, надежно закрепить.
  • Выполнить монтаж боковой панели, при ее креплении произвести вертикальные соединения с задней стенкой.
  • Закрепить подобным способом обе боковые панели.

При соединении панелей с поддоном должно быть абсолютное совпадение границ элементов, появление ненужных расстояний приведет к нарушению герметизации конструкции.

Как устанавливать каркас

Обычно каркас состоит из 4 профилей. 2 из них вертикальные и 2 полукруглые. После определения, где должен быть верхний полукруглый профиль и где нижний, необходимо шурупами закрепить их и боковые. Затем при помощи шурупов с ограничителями по длине ввинтить в полукруглые профили.

Установка стенок

  1. В том случае, если стекла не промаркированы, то определить верх нужно самостоятельно. Сделать это просто: сверху отверстий будет больше. Если направляющие тоже не имеют никаких отметин, то определяющим фактором будет толщина, тонкая — нижняя направляющая, более широкая — верхняя.
  2. Чтобы выполнить монтаж стекла к аркам ограждения, нужно немного поднять стекло и промазав его герметиком, поставить обратно. Потом нужно закрутить винт в прижимной лапке.

  3. Стекла в стойках имеют пазы, выполнить монтаж к арке.
  4. На стекла необходимо надеть силиконовый уплотнитель.
  5. Обработать герметиком поддон и поставить стекла.
  6. Следующим этапом будет установка боковых панелей, места стыков нужно промазать силиконом.
  7. Закрепление задней части кабинки.

Монтаж двери душевой кабины

На края надевается силиконовый уплотнитель, устанавливаются ролики. Верхние направляются вертикально, а нижние можно оттягивать при монтаже

После установки двери важно настроить их положение, они не должны пропускать воду

Справка! Монтаж душевой кабины требует профессионализма, смекалки, определенных знаний, практических умений. Далеко не каждый может самостоятельно выполнить какие-либо сантехнические или ремонтные работы.

Устройство душевой кабины

Для того чтобы правильно произвести монтаж, нужно разобраться, из каких частей состоит душевая кабина. Неотъемлемая часть любого душа – поддон. Он может быть разным по форме, величине, а также иметь борта различной высоты. В душевую кабину с низким поддоном легче зайти, визуально она занимает меньше места. Зато глубокий поддон при необходимости можно использовать как небольшую ванну. Самая распространённая форма душевых поддонов – квадратная либо секторная, с прямым углом. Это связано с тем, что для экономии места душ почти всегда размещают в углу помещения. В поддоне находится сливное отверстие, соединённое с канализацией.

Схема устройства душевой кабины

Следующая часть душевой кабины – стенки. Чаще всего их делают из стекла. Оно проходит обязательную процедуру закалки, чтобы стать более прочным и травмобезопасным. Дело в том, что закалённое стекло, разбиваясь, рассыпается на осколки, у которых нет острых граней (помните, как разбивались стёкла в старых «Жигулях»). Также стекло матируют, чтобы сделать его полупрозрачным. Некоторые душевые кабины имеют ещё дополнительную стенку из пластика, на которой монтируются форсунки гидромассажа, панель электронного управления и другие «примочки». Стенки скрепляются между собой и прикручиваются к стене.

Кабины закрытого типа включают в себя и крышу. В ней располагается большой душевой рассеиватель (в или инструкции вы можете встретить упоминание об эффекте «тропического ливня»), а также другие опции: осветительные споты и вытяжной вентилятор, динамики аудиосистемы.

Дверцы призваны впускать желающего помыться, а затем плотно закрываться и не давать малейшим каплям воды вылететь наружу. Благодаря резиновым уплотнителям и специальным бортикам на поддоне они отлично справляются со своей задачей. Стандартное крепление дверей предусматривает роликовую систему, скользящую в специальных направляющих по верхнему и нижнему краю. Ход дверей ограничивают резиновые уплотнители.

Эффект «тропического ливня» в крыше кабины

Также в зависимости от комплектации душевые кабины могут оснащаться поручнями, полочками для мыла, шампуня и других принадлежностей для ванной комнаты. Полнофункциональной душевой кабине требуется подключение горячей и холодно воды, электричества и канализационного слива.

Для комфортного принятия душа многие модели оснащены полочками для банных принадлежностей

Существует также такой вид кабин, как открытые устройства. В них количество деталей минимально. Поддоном такого варианта служит пол ванной комнаты, выложенный плиткой, швы между которой затираются сантехническим герметиком. Небольшой бортик делается из бетона или кирпича, а потом также обкладывается плиткой. Задние стенки такой душевой – это стены ванной, да и крыши у неё нет. Её монтаж намного легче, чем кабины закрытого типа, поэтому подробно останавливаться на нём нет нужды.

Открытая кабина для минималистичного интерьера ванной комнаты

Гидроизоляция и обработка поверхностей

В случае инсталляции душевой кабины без поддона, следует обратить особое внимание на гидроизоляцию — защиту от влаги. Она обеспечит сохранность конструкции, не допустит гниения материалов, появления плесени и грибков

  1. Оклеечная изоляция. Здесь применяются самоклеящиеся материалы. Необходимо подготовить основание, если в полу есть какие-либо углубления, то выровнять поверхность. После того как раствор станет твердым, нанести специальную мастику и разложить полоски материала. Края полос следует плотно прижимать друг к другу, промазывая перед этим клеем.
  2. Обмазочная или окрасочная изоляция. В такой гидроизоляции используются различные мастики, техника нанесения не требует особой подготовки, поэтому легко справиться с этим самостоятельно. Наносится мастика кистью, тщательно промазывая стыки пола и стены, а также поверхность вокруг слива.
  3. Проникающая гидроизоляция. Состоит из сухих смесей, в состав которых входит специальный цемент, кварцевый песок и различные добавки. Смесь глубоко проникает в структуру бетона. Слой изоляции образуется внутри бетона. Заполнение пор в бетоне происходит постоянно при контакте с водой.

Внимание! Не стоит забывать и о гидроизоляции стен, важно заделывать мелкие трещины и различные дефекты. Можно использовать не один вид гидроизоляции, а несколько

Советы специалистов

  • При выборе поддона или формировании бортиков, внимательно отнеситесь к высоте стенок. Глубокая емкость дает возможность принимать хотя бы сидячую ванну. Но такой конструкцией может быть неудобно пользоваться пожилым людям и членам семьи с ограниченными физическими возможностями. Слишком низкие стенки могут повлечь за собой травматизм маленьких детей, если они есть среди обитателей квартиры. Этот момент нужно продумать и просчитать еще на стадии проектирования душевой кабинки. То же замечание касается и выбора ограждения: с занавесками проще справиться и детям, и старикам.
  • При монтаже стенового профиля под дверную конструкцию отверстия нужно стараться сверлить в швах между плитками, чтобы не повредить отделочные элементы. Сверление ведется аккуратно, при необходимости – со сменой сверл с меньшего диаметра на больший. Глубина отверстий должна точно соответствовать длине крепежа.
  • При установке дверных полотен винтовые контакты затягиваются аккуратно и не до упора – чрезмерные усилия часто вызывают деформацию или растрескивание стекла.

Душевой уголок нельзя назвать особо сложной конструкцией. Безусловно, его установка требует определенных навыков, терпения и временных затрат. Но если вы решите установить душевой уголок своими руками, вы сможете максимально рационально распланировать свою ванную комнату, создать душевую кабинку, устраивающую вас с эстетических позиций, обеспечить свою семью комфортным местом для проведения гигиенических процедур – и уберечь свой бюджет от слишком серьезных финансовых трат.

Этап 3. Сборка передней части, боковых и задних стенок

Первый вариант сборки передней части(это зависит от производителя и модели)

Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля, соедините их шурупами (саморезами) через пластиковые вставки, таким образом, чтобы получилась прямоугольная рамка.

Оденьте на передние неподвижные стекла П- образные силиконовые уплотнители (мягкие) и вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

Закрепите передние неподвижные стекла, используя Г-образные крепления и шурупы (саморезы).

Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

Закрепите верхнюю и нижнюю раму с вертикальными профилями при помощи крепежа. Установите стационарные/неподвижные стёкла в пазы вертикальных профилей. Закрепите их к дугам при помощи крепежа, силиконовой прокладки

Установите уплотнитель на торцевые стороны раздвижных стекол, установите регулировочные ролики в верхней части стекол и ролик пружинный в нижней части стекла с помощью болтов закрепите их.Установите дверцы на ширму. Для плавного раздвижения отрегулируйте раздвижные дверцы при помощи верхних регулировочных роликов. Установите ручки на раздвижные двери.

Смонтируйте на тыльные стенки: держатель душевой лейки, полочку. Произведите герметизацию крепления болтов, винтов, гаек со стеклянными стенками, при необходимости

Видео инструкция по сборке душевого бокса своими руками на примере душевой кабины Erlit

https://youtube.com/watch?v=3ffuW5puc_c

Установите задние стенки, центральную панель на поддон и закрепите между собой крепежом. Установите стеклянную ширму на поддон и закрепите её к профилям задних стенок. Совместите отверстия задних стенок с поддоном и закрепите. Совместите отверстия задних стенок с крышей и закрепите.

Второй вариант сборки передней части(зависит от модели и производителя)

3.1. Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля соедините их таким образом, чтобы получилась прямоугольная рамка. Скрепите профиля с помощью Г-образного крепежа горизонтальных и вертикальных профилей и имбусового винта. Крепеж затягивается с помощью имбусового ключа шестигранника (в комплект поставки не входит).

3.2. С одной стороны оденьте на передние неподвижные стекла передние вертикальные профиля, так чтобы плавники находились внутри кабины. С другой стороны, наденьте П-образные силиконовые уплотнители.

3.3. Вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

3.4. Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

3.5. Установите получившуюся конструкцию на поддон.

ВНИМАНИЕ ! НА ДАННОМ ЭТАПЕ РЕКОМЕНДУЕМ ВОСПОЛЬЗОВАТЬСЯ УСЛУГАМИ АССИСТЕНТА!

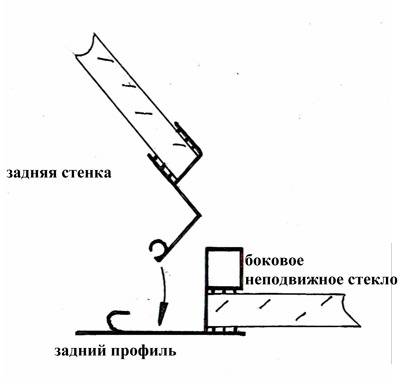

3.6. Поставьте боковую стенку на поддон и заведите ее в замок на вертикальных боковых профилях, поворотным движением изнутри кабины. Установите вторую боковую стенку аналогично первой

ВНИМАНИЕ! ЗАТЯГИВАЙТЕ ВИНТЫ НА ЗАДНИХ СТЕНКАХ ОСТОРОЖНО, ПРИ ИХ ПЕРЕТЯЖКЕ МОЖЕТ ЛОПНУТЬ СТЕКЛО!

3.7. Закрепите на задней стенки зеркало, используя винты с полукруглой головкой, шайбы и гайки .

3.8. Установите хромированные уголки подачи воды с помощью пластиковых гаек.

3.9. Закрепите держатель ручного душа, используя крепежные винты, шайбы и гайки.

3.10. Закрепите на задней стенке полочку.

3.11. Закрепите на задней стенке площадку крепления дозаторов для жидкого мыла, используя винты, гайки и шайбы.

3.12. Установите крепления массажера ступней.

3.13. Поставьте заднюю стенку на поддон и заведите ее в замок на вертикальных задних боковых профилях, поворотным движением во внутрь кабины.

Установите вторую заднюю стенку аналогично первой

Выбор душевого уголка с поддоном

Душевые уголки отличаются между собой формой, размером и материалом, из которого он изготовлен. Также определитесь, в каком углу ванной комнаты он будет установлен. Необязательно покупать кабину и поддон в комплекте, как правило, в строительных магазинах должен быть большой выбор как поддонов, так и кабинок, которые легко можно скомбинировать.

Стоит учитывать тот факт, что покупая две детали разных производителей, могут возникнуть определенные трудности, связанные с разницей в размерах. Поэтому выбираем только те детали, которые идеально подойдут друг к другу.

Производители выпускают поддоны следующих типов:

  • стальные;
  • чугунные;
  • керамика;
  • мраморные;
  • акриловые.

Большой популярностью пользуется последний вариант поддонов, а все из-за того, что он имеет много достоинств, таких как: средний вес, долговечность и сравнительно небольшая цена.

Такая платформа может быть прямоугольная, круглая или квадратной формы

Особое внимание нужно обратить на дверцы, ведь в том случае, когда при открытии они будут соприкасаться со стенкой, то могут повредиться или вовсе разбиться. Поэтому перед покупкой сделайте точные замеры

По внешнему виду стеклянные дверцы также имеют небольшие отличия, так как они могут быть не только матовыми или прозрачными, но и с довольно разной и в то же время привлекательной фактурой и раскраской. Даже ручки на дверях душевого уголка могут сильно отличаться друг от друга.

Параметры душа в своем доме

Покупая кабину для дачи нужно в первую очередь руководствоваться тем, где будет установлена конструкция, как она будет подключена к водоснабжению, и какие требования вы к ней предъявляете.

Если кабина будет установлена под временным навесом и использована только в летний период, то следует покупать самую обычную конструкцию, которую просто установить и разобрать, убирая на хранение в зимнее время. Отлично подойдёт недорогая конструкция с железным поддоном и пластиковыми стенками.

Такого же принципа стоит придерживаться, если душевая устанавливается в летнем домике.

На даче постоянного проживания, куда вы приезжаете на каждые выходные, то стоит подумать о более дорогой и современной модели.

Как выполнить подключение душкабинки к электросети?

Подключение душевой кабины к электросети своими руками следует выполнять, уделяя особое внимание электробезопасности. Это связано с тем, что ванная комната относится к помещениям с повышенной влажностью

Поэтому нужно использовать кабеля с двойной изоляцией, влагозащищенные розетки и распределительные коробки, соответствующие стандарту IP44 или выше.

На начальном этапе необходимо узнать величину нагрузки по току душевой кабинки или ее потребляемую мощность, так как от этого зависит выбор сечения кабеля. Данная информация может быть отражена в прилагаемой инструкции, на сайте производителя или получена у консультанта при покупке.

Обычно кабель прокладывают в виде скрытой проводки до проведения чистовой отделки помещения, поэтому заранее нужно выбрать подходящую по размерам душевую кабинку и тщательно изучить ее параметры питания.

Затем необходимо воспользоваться таблицей определения сечения жил кабеля.

Подбор сечения кабеля в зависимости от потребляемой мощности или силы тока.

Маркировка кабеля выбирается следующая: ВВГ или NYM. Они имеют двойную изоляцию медных цельных жил и обладают повышенной гибкостью. То есть они максимально защищены от влаги и их будет легко монтировать даже в условиях нехватки пространства.

В таблице также указан номинальный ток автомата защиты, который позволит одновременно с кабелем выбрать подходящее устройство автоматической защиты.

После определения параметров подключения, нужно составить схему и рассчитать количество кабеля. Подключение своими руками можно выполнить непосредственно в ванной комнате либо за ее пределами.

Первый вариант является более функциональным за счет размещения розетки в ванной комнате, что позволит подключать электробритвы или радио.

Однако в таком случае потребуется применение защищенных розеток, стоимость которых на порядок выше обычных, специальных распределительных коробок, а также выполнения скрытой прокладки кабеля, которую можно выполнить только до момента проведения ремонта.

Во втором варианте все работы существенно упрощаются благодаря использованию специальных коробов или прокладки кабеля под плинтусом с выводом вилки в жилое помещение или коридор, где уровень влажности минимален.

Степень электробезопасности также возрастает. Какой из способов выбрать, придется решать самостоятельно.

Монтаж скрытой проводки своими руками выполняется следующим образом:

  1. На расстоянии 10-15 см от потолка маркером на стенах отмечаем горизонтальную линию от ближайшего распределительного щитка до места размещения розетки.

Перед душевой кабинкой в месте подключения размечаем вертикальную линию до уровня 2.2-2.3 м от пола.

В этом месте потребуется выполнить монтаж встроенной розетки, для чего проделываем подходящее отверстие в стене перфоратором с насадкой типа коронка.

Для внешнего типа розетки дополнительные отверстия сверлить не потребуется.

  1. При помощи перфоратора или дрели со штыковой насадкой штробим вертикальные и горизонтальные канавки.

Основным правилом укладки кабеля является соблюдение параллельности или перпендикулярности направления относительно горизонта, чтобы при проведении капитального ремонта не возникало сложностей с его поиском.

Диаметр должен быть достаточным для укладки короба круглого сечения. Допустимо не применять короб, но в таком случае при перегорании изоляции или других нестандартных ситуациях для замены кабеля придется нарушать внешнюю отделку и заново штробить канавки.

  1. Своими руками выполняем монтаж короба с уже протянутым в нем кабелем.
  2. Проводим заделку канавки шпатлевкой или цементным раствором с выравниванием стены.

Внешняя прокладка кабеля проводится в пластиковом коробе или под плинтусом, расположенном под потолком, при условии, что применяется цельный провод без соединений.

Поэтому в распределительный щит на DIN рейку монтируем автомат. К нему подсоединяем уложенный кабель в специальные зажимы

При этом важно не перепутать фазу, ноль и заземление

Для этого соединяем последовательно жилы с одинаковым цветом изоляции.

Внимание!
Если возникают сомнения в правильности подключения, то рекомендуется вызвать специалиста-электрика.

В ванной комнате к выводу кабеля подсоединяем розетку и надежно ее фиксируем в подготовленном разъеме либо закрепляем внешнюю. Подключение душевой кабины выполняем после проверки качества монтажа электропроводки.

Этап первый

Первым делом, перед сборкой душевой кабины, распакуйте все коробки и достаньте все составляющие и комплектующие.

Разложите их и проверьте, все ли комплектующие на месте.

Стандартная душевая кабина со стеклянной задней стенкой состоит из следующих сборочных единиц

Поддон (некоторые производители поставляют поддон в собранном виде, если у вас поддон не собран, то в коробке с поддоном у вас будут лежать следующие запчасти)

  • Поддон
  • Крыша
  • Передний декоративный экран
  • Горизонтальные профиля-2 шт (верхний и нижний)
  • Каркас
  • Комплектующие для сборки каркаса и крепления декоративной панели(шпильки,болты,ножки)

Очень часто, все вышеперечисленные комплектующие лежат в одной коробке. Это самая большая коробка. Также, внутри может лежать коробочка со всеми комплектующими, где вы сможете найти все для сборки душевой кабины.

Если вы не можете найти резьбовые шпильки для ножек и каркаса, потрясите сам каркас, некоторые производители кладут шпильки внутрь каркаса.

Задняя стенка

Два стекла одинакового размера

Они могут быть сразу обрамлены алюминиевыми профилями, либо просто два стекла, если задняя стенка собирается на уголках.

Отличаются эти две стенки одна от другой, наличием уже просверленных в них отверстий под комплектующие. Такие как полочка, зеркало, массаж ног, ручной душ и другие.

Чтобы понять какое стекло правое или левое, посмотрите на изображение товара на инструкции или в интернете. Там вы увидите комплектацию вашей душевой кабины, и с какой стороны расположены опции

Передние стекла

  • Неподвижные стекла-2 шт
  • Двери-2 шт (изогнутое стекло с отверстиями под ролики и ручки)
  • Горизонтальные профиля-2 шт.
  • П-образные уплотнители (2 или более штук)
  • Магнитные уплотнители на двери-2 шт(могут уже быть закреплены на дверях)
  • Г-образные отсекатели (2 или 4 шт)

Центральная стойка

Она может быть с уже прикрученными опциями, например смеситель или подсветка. Также, очень часто внутри, с обратной стороны кладут прямо в панель различные уплотнители и прочие мелкие запчасти.

Видео инструкция по сборке душевых кабин

https://youtube.com/watch?v=WGRG5Afooz4

Комплектующие

Обязательные комплектующие, которые есть у всех душевых кабин

  • Ролики для дверей
  • Ручки
  • Смеситель
  • Ручной душ
  • Держатель ручного душа
  • Сифон слива
  • Уголки держателя боковых стекол
  • Крепежные элементы (Саморезы,болтики,шайбочки,хомутки)

Комплектующие которые зависят от комплектации душевой кабины

  • Форсунки
  • Тропический душ
  • Пульт управления опциями
  • Динамик радио
  • Лампочки подсветки
  • Блок питания
  • Массажер для ног
  • Парогенератор
  • Сиденье
  • И прочее

 То есть на этом этапе, вы, зная комплектацию своей душевой кабины, можете визуально перед сборкой осмотреть и понять, что куда прикручивается, или вдруг чего–то не хватает.

Необходимые условия полноценной работы душевой кабины

Установка такой кабинки требует специального предварительного подхода:

Необходима проверка качества электрической линии в ванной комнате, поскольку функциональная нагрузка будет достаточно большой.

Определить свойства воды: агрегаты душевой кабинки будут работать дольше, если вода мягкая. При жёсткой воде отложения кальция на недоступных поверхностях перестанут пропускать воду. Будет необходима сложная чистка. Чтобы избежать таких случаев, необходимо устанавливать в доме или квартире специальный смягчающий воду фильтр

Важный момент – наличие воды с сильным напором.

Для нормальной работы душевой кабинки эти обстоятельства очень важны.

Источники

  • https://otlichnyjremont.ru/santehnika/osobennosti-ustanovki-dushevoj-kabiny-svoimi-rukami-kotorye-delayut-ee-proshhe-i-effektivnee.html
  • https://sborka-dushevoy.ru/sborka-dushevoj-kabiny-razmerom-120-na-80-santimetrov/
  • https://beautyvanna.ru/santehnika/sborka-dushevoj-kabiny.html
  • https://sborka-dushevoy.ru/
  • https://stroychik.ru/sanuzel/kak-sobrat-i-ustanovit-dushevuyu-kabinu
  • https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/sborka-dushevoj-kabiny-podrobnaya-instrukciya-dlya-raznyh-variantov-konstrukcij-54901
  • https://dush-service.ru/ustanovka-dushevoy-kabiny
  • https://srbu.ru/santekhnika-i-vodosnabzhenie/255-ustanovka-dushevoj-kabiny-samostoyatelno.html
  • https://vannayaa.ru/dushevaya-dush/ustanovka-kabiny.html
  • https://oboiman.ru/ingeneer/dusevaa-kabina-svoimi-rukami-ustanovka-sborka-i-podklucenie.html
  • https://sovety-vannoy.ru/santexnika/dushevye-kabinki/ustanovka-dushevoj-kabiny-samostoyatelno.html
  • https://SdelatBanyu.ru/voda/ustanovka-dushevoj-kabiny.html
  • https://cozzyroom.com/remont/ustanovka-dushevoj-kabiny.html
  • https://viascio.ru/remont-kvartiry/ustanovit-dushevoj-ugolok-svoimi-rukami

Как проверить качество деталей?

Перед установкой кабины в ванной комнате, нужно убедиться в качестве комплектующих элементов. Для этого изделие предварительно собирают в просторном помещении и без использования герметика. Кабинки с керамическим поддоном монтируются с применением электролобзика.

Поддон: керамический, стальной или чугунный, акриловый (последний – на пике популярности).

  • У тонкого санфаянса много шансов расколоться или разбиться — смотрите на толщину.
  • Стальные поддоны поставляются на регулируемых ножках, с обработанным пенополиуретаном днищем и резиновыми прокладками под ним (чтобы струи воды не создавали грохота, встречаясь с поверхностью). Если подобной защиты нет, пользоваться душем будет неудобно.
  • Акрил нуждается в дополнительной опоре в виде системы опор, металлического каркаса или армирования днища стекловолокном. Проверьте наличие деталей, придающих жесткость конструкции.

Царапины и сколы на каркасе, а тем более разбитые детали – недопустимы. Протестируйте мелкие детали на предмет геометрического соответствия.

Стекло находится в упаковке, а в коробке не видно, осталось ли оно целым после транспортировки. Согласно стандартам для кабинок используется закаленное стекло толщиной не менее 6 мм, которых хватает для противостояния многим механическим воздействиям. Но для проверки встряхните коробку – если нет характерного шума битых стекол, значит, все нормально. Заказывать раздвижные стеклянные двери лучше на Almetagroup.

Этап 7. Подключение кабины к воде и канализации

7.1. Возьмите шланг ПВХ для форсунок и массажа поясницы  разрежьте его на отрезки необходимой длинны. Наденьте их и зафиксируйте на штуцерах форсунок с помощью хомутов. Закрепите шланг от верхней  форсунки на штуцер смесителя, на выход с указателем «массаж спины, массаж поясницы» на  отражателе (используйте хомут).

7.2. Возьмите шланг ПВХ для массажера ступней. Один его конец присоедините к хромированному уголку подачи воды на массажер ступней, используя пластиковый уголок-штуцер с  прокладкой и хомут, а другой конец присоедините на штуцер смесителя, на выход с указателем на отражателе «массажер ступней» (используйте хомут).

7.3. Возьмите шланг ПВХ для верхнего душа закрепите один его конец на штуцер смесителя, на выход с указателем на отражателе «верхний душ» (используйте хомут), а другой конец присоедините к пластиковому уголку-штуцеру с прокладкой, который надо прикрутить к верхнему душу.

7.4. Возьмите шланг ПВХ для ручного душа. Один его конец присоедините к хромированному уголку подачи воды на ручной душ используя пластиковый уголок-штуцер с прокладкой и хомут, а другой конец присоедините на штуцер смесителя, на выход с указателем на отражателе «ручной душ» (используйте хомут).

7.5. Возьмите шланг ПВХ для излива воды в ванну закрепите один его конец на штуцер смесителя, на выход с указателем на отражателе «излив воды в ванну» (используйте хомут), а другой конец присоедините к пластиковому уголку-штуцеру с прокладкой, который в дальнейшем будет прикручен к изливу установленному на поддоне.

7.6. Возьмите армированные водонапорные шланги необходимой длинны (минимальная рекомендуемая длина 1м).

7.7. Прикрутите шланги к системе водоснабжения и сделайте предварительный сброс грязной воды в канализацию.

7.8. Прикрутите шланги к смесителю кабины согласно маркировки «холодная-горячая».

ВНИМАНИЕ! СМЕСИТЕЛЬ К СИСТЕМЕ ВОДОСНАБЖЕНИЯ ПОДКЛЮЧАЕТСЯ ТОЛЬКО ГИБКИМИ ШЛАНГАМИ (В КОМПЛЕКТ ПОСТАВКИ ШЛАНГИ НЕ ВХОДЯТ). ФИТИНГИ ТРУБ В МЕСТАХ СОЕДИНЕНИЯ ДОЛЖНЫ БЫТЬ СНАБЖЕНЫ УПЛОТНЯЮЩИМИ ПРОКЛАДКАМИ, ГАЙКИ СЛЕДУЕТ ЗАТЯГИВАТЬ ПЛОТНО

ВСЕ ХОМУТЫ, НАХОДЯЩИЕСЯ НА ШЛАНГАХ ПОДВОДКИ ВОДЫ (СМЕСИТЕЛЬ, ГИДРОМАССАЖНЫЕ ФОРСУНКИ, ВЕРХНИЙ ДУШ, ДУШ-ЛЕЙКА, МАССАЖЕР СТУПНЕЙ) НАХОДЯЩИЕСЯ С ОБРАТНОЙ СТОРОНЫ КАБИНЫ НЕОБХОДИМО ПРОВЕРИТЬ ПЕРЕД ВКЛЮЧЕНИЕМ ВОДЫ В ДУШЕВОЙ КАБИНЕ, И В СЛУЧАЕ НЕОБХОДИМОСТИ ПОДТЯНУТЬ.

7.9. Задвиньте кабину на место монтажа (старайтесь не перегнуть шланги за кабиной).

7.10. Вытяните гофру на необходимую длину и воткните в раструб канализации, при необходимости отрежьте не нужный размер

7.11. Проверьте водоснабжение и водоотведение узлов кабины, при протечке устраните ее.

7.12. Поставьте декоративный экран (пункт 2.15) сняв с него защитную пленку.

Печенье с предсказанием №2: мусорные пробки в трубопроводе

А вот эта проблема возникнет в случае создания неправильного уклона канализационных труб, подводящих кабину к общему стояку. Сейчас я вам опишу, что именно происходит при этом:

Уклон недостаточно большой. Тут всё ясно. Водяной поток попросту не будет иметь достаточной силы, чтобы утянуть с собой такие нерастворимые частицы как, например, волосы и крупинки песка. В итоге может образоваться затор, и уж точно упадёт пропускная способность;

Результат образования мусорной пробки в сточной трубе

Сода и соль помогут содержать канализационные трубы в чистоте

Неопытный мастер подумает, что тогда лучше сделать уклон как можно больше, чтобы сток работал эффективнее. Но это заблуждение чревато не меньшими проблемами, чем те, которые описаны выше. Жидкость в таком случае не будет успевать «утянуть» за собой попавшие в трубу фрагменты, и это снова-таки приведёт к образованию наростов на её стенках. К тому же в результате такого функционирования системы могут возникать нарушения в работе водяного затвора.

Определение нужного уклона

Когда вы начнёте «копаться» в справочниках и искать подсказки в интернете, вас будут ожидать загадочные десятичные дроби, наподобие, 0,03 или 0,008. То есть, ничего общего с градусами углов вы не найдёте. Но всё на самом деле очень просто: такие числа показывают соотношение высоты снижения трубопровода к его длине. Значит, в упомянутых вариантах это будет 3 см на метр и 0,8 см на метр.

Теперь инструкция нахождения оптимального уклона канализационной трубы принимает следующий вид:

Этапы нахождения нужного значения уклона трубопровода

Первым делом замеряем путь от стояка до места установки душевой кабины

И обратите внимание, именно путь, а не расстояние, потому что, если душ будет располагаться на другой стороне комнаты, то труба к нему будет вестись вдоль стены, а не напрямик через центр помещения;
В зависимости от диаметра подготовленной к монтажу трубы находим в справочнике или интернете соответствующее значение уклона на её отрезок, длиной один метр. Вот некоторые из них:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
