Изготовление и монтаж дымохода для буржуйки

Из чего можно сделать дымоход

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы. Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.

Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала. Среди материалов наиболее распространены следующие:

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Правильная труба для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время. Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая. Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений
Фото из
Кирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма

Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет

Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть

Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

Дымоход для буржуйки в помещении

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Уход за дымоходом печи буржуйки

Особенности ухода за дымоходом подразумевают регулярную проверку швов, стыков, обращайте внимание на появление трещин, прогоревших участков и тому подобное. Проводить чистку требуется ежеквартально, но не реже одного раз в год

Простой уход поможет продлить срок службы вашего канала.

Прочистка таких дымоходов выполняется с помощью сжигания специальных «брикетов». Учитывайте, что газ, появившийся в процессе горения достаточно едкий и вредный для человека, но он способен очистить трубы от гари и сажи.

При должном подходе к возведению трубы дымоотведения буржуйки, можно добиться высокой работы самой печи. Уделяйте огромное значение противопожарной безопасности – это залог вашей жизни и здоровья. По своему функционалу, буржуйка ничем не отличается от других источников тепла, поэтому к ней применимы общепринятые нормы и правила.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация – используем кирпич:

• полнотелый;
• качественный;
• с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе “Кладка печи”).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

Несколько слов о модернизации

Схема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

1. Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
2. Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
3. Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
4. Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
5. Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

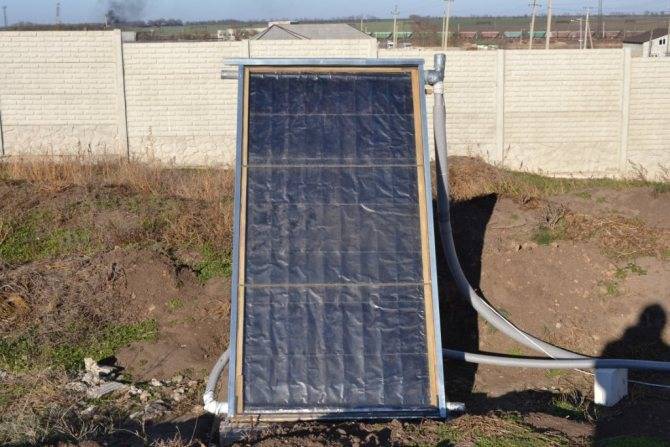

Солнечный коллектор

Абсорбер частично выгнут буквой U

Практически замкнут в кольцо

Общий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками

Теплоаккумулятор Jaspi (л)	Время нагрева (час.) при мощности
20 кВт	25 кВт	30 кВт	35 кВт	40 кВт	45 кВт	50 кВт	55 кВт	60 кВт
500
1000	2,3
1200	2,8	2,2
1500	3,5	2,8	2,3
1800	3,4	2,8	2,4	2,1
2000	3,1	2,7	2,3	2,1
2400	3,2	2,8	2,5	2,2	2,0
3000	3,5	3,1	2,8	2,5	2,3
3500	3,3	3,0	2,7
4000	3,4	3,1
4500	3,5

Теплый кирпич

Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.

Кирпичный экран для буржуйки

Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.

Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.

Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.

При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:

• процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
• буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых шамотный кирпич и специальная глина для раствора.

Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!

Как сделать дровокол своими руками? Как установить сэндвич-дымоход своими руками Построить дымоход для котла своими руками не сложно Металлическая печь своими руками Как самому сделать коптильню дома или на даче

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки. 2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином. 5

Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см. на которых будет располагаться решетка

5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см. на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

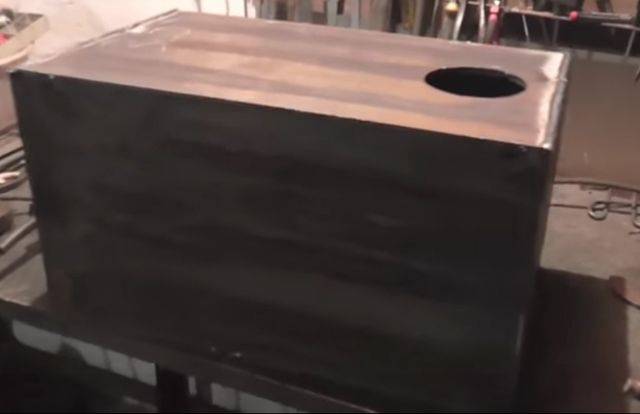

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы .

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней. 11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше. 12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи. которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.15. Дымоходная труба присоединяется к печи с помощью гильзы. 16. Для вставки заслонки-шибера. регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Дымоход печи-буржуйки

Дымоход является одним из главных элементов любой печи, в том числе и «буржуйки». Прежде в качестве дымохода использовали обычные трубы из различных металлов и подключали прямо к самой печи.

Современный дымоход для буржуйки в своем устройстве разделяются на 2 части:

• выводящую;
• теплообменную.

Выводящая часть не особенно претерпела изменения и представляет собой, как и раньше, металлическую трубу, которая должна быть выведена на улицу через стену или подключена к дымовыводящему каналу. В начале трубы дымоходов обязательно должна быть установлена специальная заслонка, которая будет перекрывать его по окончанию горения.

Теплообменная часть помещается внутри корпуса печи. Сейчас наиболее часто используемым является коленный дымоход для буржуйки — конструкция, которую можно собрать своими руками. Его теплообменные элементы дымохода находятся внутри корпуса. Их устройство может быть разным и будет зависеть от формы и размеров печи. Рассмотрим, как сделать дымоход своими руками для горизонтально и вертикально вытянутых буржуек.

В горизонтально вытянутых буржуйках, как правило, оборудуется «дымовой мешок» («дымовой колпак» или «камера»). В таких дымоходах дым выходит не сразу в трубу, а сначала входят в такой «мешок» сквозь отверстие в боковой стене печи.

При попадании в такую «камеру» газы, содержащиеся в дыме, уменьшают скорость своего движения, таким образом увеличивая объем тепла, выдаваемый ими на стенки печи.

В вертикально вытянутых буржуйках система коленного дымохода немного сложнее. Для того чтобы достичь аналогичный эффект, в них оборудуется система изогнутых каналов. Они, в свою очередь, могут быть так же коленными или спиральными.

Благодаря тому, что дым задерживается в них при прохождении в трубу дымохода существенно увеличивается количество тепла, выдаваемое печью-буржуйкой, а также заметно повышается долгосрочность эксплуатации такой обогревательной установки.

Особенности эксплуатации

Дымоотвод в гараже требует периодическое обслуживание. Которое заключается в обследовании наружного вида системы и сажеочистки внутреннего пространства газоходов. Количество обслуживающих этапов исключительно зависят от конструкции дымохода. В том случае, если это асбоцементный дымоотвод — то его необходимо прочищать чаще из-за шершавой поверхности, на которой интенсивно собирается сажа. Железный дымоотвод из буржуйки, со временем сможет покрыться пятнами от пережога и вовсе прогореть. Данные сбои приводят к дополнительным затратам — понадобится замена дымохода.

Для железного дымохода многократность выполнения чистки трубы – 1 раз/год. Равным образом необходимо осуществлять ревизию наружного состояния используемого материала — возможно, какие-то части могли перегореть.

Доскональный осмотр внешнего состояния дымопровода дает возможность своевременно диагностировать необходимость в смене того либо другого узла. Нельзя игнорировать эту процедуру — поскольку через дыры в дымопроводе чад станет следовать в гараж, а последующая работа нагревательного устройства будет невозможна. Систематическая очистка от сажи, наоборот, сможет помочь увеличить период работы дымовых труб, а так же создаст условия, когда тяга будет на высоком уровне, а буржуйка будет работать эффективнее.

Невзирая на несложность и малую себестоимость установки, печь-буржуйка на сегодня является актуальным источником для обогрева. Несмотря на свои скромные размеры, она гарантирует идеальную теплопередачу и создание в помещении комфортных условий, но для этого потребуется правильно обустроить дымоотвод для печи.

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один – высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

• Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
• Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
• Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Если жгут растягивается сильнее — глина «жирная», рвется раньше – «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

• с помощью держака и мешковины, устраиваем некое подобие сачка;
• в него насыпаем песок и начинаем промывать под струей воды;
• промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

Способы прокладки дымохода

Способы вывода дымохода

Нередко буржуйки устанавливают на открытом воздухе и используют для приготовления пищи, запаривания корма сельскохозяйственным животным, нагрева воды. В этом случае для дымохода используют отрезок трубы подходящего диаметра. Важно выбрать канал выше человеческого роста — дым не будет раздражать слизистые, а тяги окажется достаточно для поддержания огня и отвода продуктов сгорания. Дымоходы для буржуек в гаражах и банях организуют по другим схемам:

Дымоходы для буржуек в гаражах и банях организуют по другим схемам:

• Канал вертикально выводят через потолок. Большая часть дымоотвода находится внутри помещения и отдаёт тепло, тем самым повышая энергоэффективность. В то же время способ предъявляет повышенные требования к теплоизоляции мест переходов через строительные конструкции для предотвращения пожаров. Для защиты от протекания при дожде и снеге понадобится изготовить гидроизоляцию крыши.
• Дымоход горизонтальным коленом выводят сквозь стену в непосредственной близости от буржуйки, а основная труба вертикально проходит по зданию. Небольшой участок трубы внутри помещения отдаёт мало тепла, но наиболее пожаробезопасен.
• Оптимальный вариант — вывод дымохода через стену на расстоянии около полуметра от потолка. В этом случае канал прогревает помещение, но отсутствует необходимость делать отверстие в потолке и кровле, что снижает денежные и временные затраты на изготовление.

Требования учитывают при выборе места установки буржуйки в помещении. Кроме того, запрещено устраивать более 3-х поворотов канала на всём протяжении.

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.
