Обзор электродных котлов Галан

Принцип работы электродного котла Галант

Если электродный электрический котел отопления Галант заполнить дистиллированной водой, то он не будет работать, т. к. такая вода хороший диэлектрик. Для возникновения электрического тока между электродами с разным потенциалом необходимо наличие положительно и отрицательно заряженных частиц.

В металлическом проводнике эту роль выполняют электроны, имеющие отрицательный заряд. Если в дистиллированной воде растворить обычную поверенную соль (NaCL), то в результате диссоциации образуются положительно заряженные ионы Na+ и отрицательно заряженные ионы CL- , а полученный раствор превращается в электролит обеспечивающий протекание электрического тока. Как только на электронный котел отопления будет подано напряжение, начнется движение ионов с выделением тепла.

По своему устройству электрокотлы Галант предельно просты. Одним электродом служит корпус, который обязательно нужно заземлить, а второй электрод, подключаемый к фазе, находится внутри котла и изолирован от корпуса.

Найденные в сети отзывы на электрический котел отопления Галант характеризуют его с разных сторон. Многие удивляются, почему при такой простоте конструкции так высока цена изделия. Отмечают, что теплоноситель в электродных котлах находится под напряжением, поэтому нужно обязательно применять хорошее заземление контура, батарей и корпуса электрокотла. Пишут, что для его нормальной работы требуется довольно дорогая незамерзающая жидкость. Всем нравится простота установки и отсутствие необходимости в получении различных разрешений и согласований.

Принцип работы электродного электрокотла для отопления

Вот так выглядит электродный электрокотел.

Такой котел также называют ионным. Это связано с принципом преобразования им электрической энергии в тепловую. Сам по себе электродный котел совсем маленький. Электродный электрокотел для отопления устанавливается на трубу и его даже не нужно дополнительно крепить к стенам. Он держится за счет американок, на которые он посажен, этого вполне достаточно.

Корпус электродного электрокотла для отопления похож на отрезок трубы, длиной около 40 см. В один из торцов вкручивается металлический стержень. Второй конец либо запаян, либо же в нем вварен патрубок для циркуляции теплоносителя. Всего в корпусе нагревателя два патрубка для подачи и обратки. Они могут быть расположены:

  • один в торце, второй перпендикулярно в боковой части;
  • оба в боковой части перпендикулярно корпусу и параллельно между собой.

Принцип работы электрического котла отопления заключается в том, что между катодом (положительно заряженный электрод) и анодом (отрицательно заряженный электрод) происходит движение ионов. Они, в свою очередь, также могут быть как положительно, так и отрицательно заряженными. При этом постоянно происходит смена их полярности, один и тот же ион в секунду меняет плюс на минус 50 раз. Из-за этого движение ионов хаотичное, ведь плюс притягивает минус, а когда происходит постоянная смена полярности, то частицы, соответственно, меняют вектор движения.

В результате быстрых, хаотичных движений ионов возникает трение, благодаря которому теплоноситель для электрических котлов отопления быстро нагревается. Скорость реакции настолько высока, что отрезка в 40 см достаточно чтобы нагреть циркулирующую в котле жидкость. В качестве катода выступает металлический стержень, на который подводится фаза, то есть плюс. Ноль, он же минус, подсоединяется к корпусу, при этом стержень с корпусом, кроме как через теплоноситель, никак не контактирует. Они изолированы между собой. Если в электродном электрическом котле отопления не будет теплоносителя, реакция прекращается.

Недостатки такого метода нагрева:

Нагревание теплоносителя происходит за счет контакта жидкости с электрическими зарядами. Вода – лучший проводник и благодаря своему сопротивлению быстро закипает. Поэтому нужно изменить состав теплоносителя таким образом, чтобы уменьшить его удельное сопротивление. При этом должен соблюдаться уровень рабочего тока в амперах. Для каждого нагревателя значение стартового и максимального тока указаны в технической документации. Чтобы достигнуть необходимой силы тока в жидкость добавляют поваренную соль, ту которой пользуются в быту.

Электродный электрический котел отопления работает только со специально подготовленным теплоносителем.

Количество соли в воде должно соответствовать государственному стандарту № 2874–72. На практике все происходит методом замера силы тока. При недостаточном его значении в жидкость добавляется еще поваренная соль, если же значение превышает допустимые нормы, то в теплоноситель добавляется дистиллированная вода. В дистиллированной воде практически нет примесей металла и солей, в то время как в водопроводной таких примесей много, особенно в воде с колодца или скважины. Температура теплоносителя контролируется специальными датчиками. При достижении установленной температуры они отключают котел и включают когда, вода остынет.

Еще одна альтернатива водяному отоплению — это паровое отопление дома. которое работает совсем по иному принципу.

Все про паровое отопление своими руками (фото и видеоматериалы) можно прочитать здесь.

Электрокотлы «Галан» на ТЭНах

В этой группе отопительного оборудования производится два вида котлов: ТЭНовые отопительные котлы «Стандарт» и «Люкс».

Группа «Стандарт» имеет непривычное для электрокотлов строение: это небольшого размера цилиндр, запаянный с двух сторон, к которому приварены патрубки подачи теплоносителя и «обратки». Отличаются они очень небольшой ценой, высокой эффективностью и приличной экономичностью, для чего требуется автоматика. «Галан» рекомендует свою автоматику «ГАлан-Навигатор».

Электрические котлы «Галан» на ТЭНах имеют непривычный дизайн

Котлы этой группы работают в закрытых системах отопления с естественной или принудительной циркуляцией. Имеют очень небольшие размеры и достаточно большой набор мощностей:

  • Очаг Турбо. В этой линейке 7 модификаций с шагом мощности 1,5кВт. Мощности от 3кВт до 15кВт, длина от 350мм до 1050мм, вес от 2,5кг до 10кг.
  • Гейзер Турбо. В этой линейке всего две модели: мощностью 12кВт и 15кВт, длиной 500мм, весом 8кг.
  • Вулкан Турбо. Тут имеется три модификации с мощностями 18кВт, 24кВт и 30кВт. Длина котлов этой серии 490мм, вес 10кг.

Корпуса котлов выполнены из нержавеющей стали AISI 316L, которая имеет повышенную нагрузочную способность, длительный срок службы и выдерживает температуры до 1300 о С. В выпускаемых сегодня котлах установлены новые нагреватели и блоки из них, которые имеют меньшие габариты и больший ресурс действия. Котлы имеют три ступени мощности, что позволяет экономить электроэнергию без ущерба для комфорта. Также в новых котлах меньше стала масса, уменьшена инерционность котлов. Все это позволяет экономить до 20% электроэнергии по сравнению с обычными котлами аналогичной мощности.

Характеристики ТЭНовых котлов «Галан» (чтобы увеличить размер кликните по картинке)

Трехступенчатая градация мощности и более надежные элементы не создают чрезмерной нагрузки на сети, потому многие котлы могут запитываться от сети 220В. Все данные по электрическому подключению приведены в таблиц.

В группе ТЭНовых котлов «Люкс» есть две линейки. Их внешний вид уже более привычен: настенное исполнение, кожух из окрашенной стали, панель управления на котле. Используются котлы только в отопительных системах закрытого типа с принудительной циркуляцией. Водоподготовки для ГВС нет, управление автоматическое (встроенная автоматика).

Линейка «Стэлс». КПД котлов — 98%. Такие показатели достигнуты благодаря применению нагревательных элементов нового типа. При использовании этих котлов можно добиться приличной экономии- до 40-60%. Этому способствует современная встроенная автоматика, программируемые терморегуляторы, которые позволяют, сохраняя комфортную температуру, свести к минимуму потребление электроэнергии. Есть возможность подключения дистанционного управления, которое передает сигналы через сотовую связь.

Отопительный котел «Галан Стэлс» имеет более привычный дизайн

В этой линейке шесть модификаций котлов с мощностью от 9кВт до 27кВт. Технические данные оборудования представлены в таблице.

Технические характеристики котлов «Галан Стэлс» (чтобы увеличить размер кликните по картинке)

Линейка «Галакс». Трехступенчатая система регулировки мощности позволяет добиться экономии энергоносителей и не создавать чрезмерной нагрузки на сеть. Это оборудование подключается к трехфазной сети 380В, имеет класс защиты IP40.

ТЭНовые котлы «Галан Галакс». Внутреннее устройство

Имеются встроенные системы безопасности: отслеживание наличия потока теплоносителя и клапан безопасности. Есть возможность подключения программируемых датчиков температуры.

ТЭНовые котлы «Галан Галакс». Внутреннее устройство (чтобы увеличить размер кликните по картинке)

В линейке восемь модификаций мощностью от 9кВт до 30кВт, их технические данные сведены в таблицу.

Технические характеристики котлов «Галан Галакс»(чтобы увеличить размер кликните по картинке)

В настоящее время имеется большое количество производителей отопительного оборудования. Большинство котлов устанавливаются специалистами, кроме того, перед монтажом потребуется получить множество разрешений. Но существуют и альтернативные решения, которые несколько упрощают всю процедуру. Речь пойдет об электрическом отоплении. Давайте рассмотрим полезные отзывы. Котлы «Галан» — вот о чем мы будем говорить в данной статье.

Особенности котлов Галан

Схема работы и устройства электродного котла отопления.

Электрические котлы Галан производятся более 20 лет, начиная с 1994-го года – именно в этом году стартовали производственные мощности завода. Спустя несколько лет компания приступила к изготовлению электродных котлов, в которых задействовались проверенные военные технологии. В результате на свет появилось надежное отопительное оборудование, отличающееся эффективностью и безопасностью.

Эффективность достигается за счет конструктивных особенностей оборудования – электродные котлы Галан нагревают теплоноситель напрямую, без использования медленных и не всегда эффективных ТЭНов. Что касается безопасности, то здесь все просто – при отсутствии теплоносителя подача электроэнергии на электроды прекращается. Но можно было бы обойтись и без этого, так как без теплоносителя между электродами образуется воздушный зазор.

Обычные ТЭНовые котлы нередко становятся причиной пожаров, так как при аварии в системе и исчезновении теплоносителя ТЭНы остаются запущенными, что вызывает их перегрев и возгорание.

В чем заключаются преимущества электродных котлов Галан? В первую очередь нужно отметить их продолжительный срок службы, так как ломаться тут практически нечему. ТЭНов здесь нет, на их месте располагаются электроды, нагревающие теплоноситель. Даже если они выйдут из строя, то их можно будет легко заменить – для этого в продаже представлены сменные электроды. Кроме того, электродная схема влияет на экономичность оборудования, так как помещения прогреваются гораздо быстрее.

Благодаря этой схеме вы сможете оценить простоту монтажа и размеры электродных котлов Галан.

Электрические котлы обладают минимальными размерами – здесь нет громоздких камер сгорания, больших газовых горелок и прочих крупногабаритных узлов. Что касается электродных моделей, то они еще более компактные, так как ионизационная камера у них очень маленькая. Благодаря своей миниатюрности, они не занимают много места в котельных и в прочих помещениях – идеальный выбор для малогабаритных жилых домов.

Электродные котлы Галан отличаются тем, что создают более высокое давление в отопительных системах. За счет этого достигается еще более быстрый прогрев помещений. Если нужно создать отопление одноэтажного частного дома, то можно обойтись без циркуляционного насоса. Иногда используют следующую схему – сначала теплоноситель циркулирует с помощью насоса, а потом переходит на естественную циркуляцию. При небольшой площади домовладения циркуляционный насос не нужен.

Виды и модельный ряд

Модельный ряд электрических котлов российского производителя достаточно широк.

Он включает в себя следующие виды:

  • Ионные
  • ТЭНовые
  • Пленочные

Например, для обогрева небольших зданий идеальным решением от марки Галан будут котлы электрические серии «Очаг».

Они имеют небольшие габариты 335х35 мм и мощность от 2 до 6 кВт. Такие устройства рассчитаны на работу в однофазных сетях.


Серии «Гейзер» (9-15 кВт) и «Вулкан» (25 кВт) — предназначены для обогрева больших помещений. Особенностью их ионизационных камер является возможность расщепления молекул воды с выделением большого количества тепла, что приводит к резкому подъему давления до 2 атмосфер и выталкиванию теплоносителя.

Это позволило отказаться от использования циркуляционного насоса в работе, он применяется только при запуске холодного котла.

Управление такими аппаратами осуществляется электронной аппаратурой, способной отслеживать значения температуры воды на входе и выходе. В ее функции входит поддержание оптимальных показателей для отапливаемого помещения, что позволяет расходовать значительно меньше энергии.

В качестве нагревательного элемента в аппаратах данной серии выступает непосредственно теплоноситель. Это дает возможность исключить потери тепла на разогрев промежуточных материалов, а также повысить экономичность на 40% в сравнении с ТЭНовыми моделями. К тому же цена на электрический котел отопления марки Галан соответствует качеству, что позволило ему завоевать доверие у потребителей.


Аппараты серии «Галакс» – это в своем роде усовершенствованная модель ТЭНовых устройств. С той лишь разницей, что в них применяется пленочный нагреватель. Он позволил сохранить небольшие размеры устройства.

По надежности этим котлам не уступают и ТЭНовые модели серий:

  • Очаг Турбо
  • Гейзер Турбо
  • Вулкан Турбо

Не забыл производитель и о выпуске аппаратов для отопления промышленных помещений, а также больших частных домовладений. С этой задачей легко справляется электрокотел отопления Галан серии Стэлс. Они производятся в настенном варианте, имеют мощность до 27 кВт, снабжены системой защиты от перегрева.

Модельный ряд

Компания «Галан» выпускает электрические котлы двух типов — электродные и ТЭНовые. Они отличаются мощностью и типом питающего напряжения — одно- и трехфазные. Ими можно отапливать жилые и производственные помещения.

Для удобства покупателей модельный ряд поделен на серии.

  • Очаг. Однофазные бытовые устройства мощностью от 2 до 6 кВт.
  • Гейзер. Подключаются к трехфазной сети. Мощность 6, 9 и 15 кВт.
  • Вулкан. Питание трехфазное, 380 вольт. Мощность 25, 36 и 50 кВт.

К модельным наименованиям серий ТЭНовых котлов добавлено определение «Турбо».

Кроме того, котлы отопления опционально оснащаются набором приборов управления.

  • Эконом. Прилагается электромеханический регулятор температуры.
  • Стандарт. Электронный регулятор температуры.
  • Комфорт. Добавлен еще и электронный программатор температуры.

Котлы электродного типа

Котел «Галан» — это труба, по оси которой установлен электрод из нержавеющей стали, подключаемый к фазной линии. На ней два патрубка — один входящий, для поступления холодной воды, другой выходящий, через который в систему отопления выбрасывается нагретый теплоноситель. Она же играет роль второго электрода, подключаемого к контуру заземления здания.

Электродные электрокотлы “Галан”

Поскольку процесс нагрева идет очень интенсивно, а труба довольно узка, нагретая жидкость может двигаться только в одну сторону. Естественные нисходящие конвекционные потоки в ней отсутствуют. Поэтому конструкторы котла назвали его проточным, хотя правильнее применить определение «насос с пульсирующей подачей среды». Именно из-за пульсации давления к выходному патрубку рекомендуется подключать металлическую, а не металлопластиковую трубу, которая в таких условиях расслаивается.

Таблица. Технические характеристики крайних по производительности устройств сведены в таблицу.

Очаг 2Вулкан 50
ТипЭлектродный
Мощность (кВт)250
Питающее напряжениеПеременный, 220 в, 50 ГцПеременный трехфазный, 380 вольт
Номинальный ток (А)9,137,9
Отапливаемый объем (м3)До 751750
Габариты (мм)320×110×80650×200×250
Вес (кг)1,511,5

Степенью нагрева управляет электронный блок. Он монтируется отдельно и может быть заменен более совершенным устройством. Основной датчик установлен в «обратке». В прямой магистрали — аварийный, не допускающий повышение температуры свыше 85°С. Схема подключения тепловых магистралей и электрических линий приведена на рисунке ниже

Обратите внимание, что в состав дополнительного оборудования, кроме автоматического выключателя, включено УЗО. Это обязательное требование техники безопасности, поскольку корпус котла является частью электрической цепи

Котлы на ТЭНах

ТЭНовые отопительные котлы «Галан» изготавливаются в тех же корпусах, что и электродные. Модельный ряд делится на серии по тому же принципу. Водонагреватели «Очаг» внешне отличаются лишь количеством подведенных проводов. У «Гейзера» и «Вулкана» корпус перевернут, а оба патрубка выведены на боковую сторону.

ТЭНовые электрокотлы “Галан”

Особенностью их устройства является наличие нескольких ТЭНов, что позволяет ступенчато управлять мощностью (производителем не предусмотрено, но переделка возможна). Они оснащаются теми же блоками управления, что и котлы электродного типа.

Технические характеристики приведены в таблице

Очаг Турбо 7,5Вулкан Турбо 30
Мощность (кВт)7,530
Питающее напряжениеОднофазный переменный ток 220 в 50 ГцТрехфазный, 380 в 50 Гц
Количество ТЭНов3х2,56х5
Количество ступеней мощности11
Номинальный ток (А)13,745,5
Объем отапливаемого помещения (м3)До 200До 750
Габариты (мм)540×160×95520×200×250
Вес (кг)513

Что собой представляет электродный котел ЭОУ?

Энергосберегающая отопительная установка проточного типа отличается от аналогичных электродных приборов повышенным уровнем надежности и долговечности. Отличные показатели ЭОУ достигаются благодаря основному материалу – толстостенному трубопрокату. Для производства электродов тоже используется более надежный материал, позволяющий создавать тепловой поток внутри котла с повышенной скоростью. Большой диаметр стержней также способствует повышению производительности отопительного устройства.

В отличие от других видов ионных теплогенераторов, электродный котел ЭОУ представляет широкий модельный ряд, что вызывает дополнительный интерес покупателей. Примечательно, что агрегаты могут работать в замкнутых отопительных системах без привлечения циркуляционного насоса. Камера ионизации имеет небольшие габариты, поэтому в ней происходит резкое нагревание теплоносителя и, соответственно, повышение давления до двух атмосфер.

Датчик температуры, связанный с реле, обеспечивает определенный режим работы, на который настроены котлы электродные. Отзывы опытных владельцев подтверждают, что время активной работы котла ЭОУ составляет всего от двух до девяти часов в сутки. Без сомнения, такие показатели относятся к несомненным достоинствам отопительного прибора.

Электродные котлы Галан: принцип работы

Электродный котел Галан

Наибольший интерес у потребителя вызывают электронные котлы отопления Галан. Несмотря на небольшие размеры, они вырабатывают достаточное количество тепловой энергии для нагрева теплоносителя.

Главной особенностью конструкции является принцип ее работы. Для повышения температуры не используются какие-либо нагревательные элементы — электродные котлы Галан функционируют на принципе ионизации воды. Электроды расщепляют молекулы на положительные и отрицательные. Каждый вид движется к электроду с обратным зарядом. Электронный блок меняет полюса с частотой 50 раз/сек, в результате чего происходит колебания ионов. Этим обуславливается повышение температуры.

Такой принцип работы позволил минимизировать размеры оборудования. Положительные отзывы о системах отопления Галан связаны именно с этим фактором. Так, самая маломощная модель Очаг 2 при номинальной мощности 2 кВт имеет размеры всего лишь 35 мм в диаметре и длину 275 мм. И это при весе 0,9 кг.

Способы установки котлов Галан

Но не стоит сразу же планировать электрическое отопление частного дома Галан. Эта система характеризуется рядом эксплуатационных особенностей, которые обязательно нужно учесть:

  • Нельзя использовать дистиллированную воду. Для процесса ионизации потребуется содержание в теплоносителе солей. Поэтому производитель рекомендует заливать обычную питьевую (предварительно подсолив, в пропорции 1 столовая ложка на 100 л.), либо фирменную жидкость для отопления;
  • В комплектацию котлов отопления Галан не входят насос и расширительный бак. Для небольших магистралей, протяженностью до 20 м.п. это компенсируется давлением, создаваемым в камере ионизации. В процессе разогрева этот показатель повышается до 2 атм;
  • Обязательно устанавливается блок управления для котлов отопления Галан. Он регулирует мощность устройства в зависимости от установленной мощности. В нем предусмотрена возможность подключения к внешним датчикам температуры, а также система дистанционного (СМС) управления.

Главным преимуществом является выбор схемы установки. В системах отопления с котлом Галан могут присутствовать другие нагревательные устройства – твердотопливные, или работающие на газу. Если же в будущем планируется расширение жилой площади – возможна параллельная установка дополнительных котлов для повышения общей мощности отопления.

Серия котлов Очаг

Оптимальная комплектация котла Галан

Модели этой серии являются самыми маломощными и могут быть использованы для организации электрического отопления небольшого частного дома Галан или квартиры. Зачастую их устанавливают без циркуляционных насосов – достаточно давления, создаваемого в камере ионизации.

Номинальная мощность моделей серии Очаг варьируется от 2-х до 6-ти кВт. Следует помнить, что в комплектацию входит только нагревательный блок. Дополнительное оборудование (УЗО, программатор) необходимо покупать.

Для правильной работы электрокотлов Галан в отопления дома нужно ознакомиться с их характеристиками:

  • Объем отапливаемого дома – от 80 до 200 м³;
  • Электропитание – сеть 220 В;
  • Сечение медной жилы токопроводящей линии – 4 мм², за исключением модели Очаг-6. Для нее следует предусмотреть электропроводку с сечением 6 мм²;
  • Объем теплоносителя напрямую зависит от мощности электронных котлов отопления Галан.
Модель котлаРекомендуемый объем теплоносителя, л
Очаг-220-40
Очаг-325-50
Очаг-530-60
Очаг-635-70

Серия котлов Гейзер и Вулкан

Для более мощных систем рекомендуется приобретать котлы серии Гейзер и Вулкан. Конструктивно они ничем не отличаются от Очага, но рассчитаны на нагрев большего объема теплоносителя. Организованное с их помощью электроотопление Галан может обеспечить постоянную мощность от 9 до 50 кВт. Так как стандартная линия электропередач не справится с таким объемом, потребуется подключение 3х фазной 380 В. Для этого необходимо оформить отдельное разрешение. Этот факт обязательно учитывается при выборе отопительной схемы.

Котлы серии Гейзер

Технические характеристики котлов для систем отопления Галан серии Гейзер и Вулкан:

  • Жилой объем здания – от 340 до 1650 м³;
  • Электропитание – сеть 380 В;
  • Сечение медной жилы токопроводящей линии – от 4 до 6 мм²;
  • Рекомендуемый объем теплоносителя указан в таблице.
Модель котлаРекомендуемый объем теплоносителя, л
Гейзер-950-100
Гейзер-15100-200
Вулкан-25150-300
Вулкан-36200-400
Вулкан-50300-500

Котлы этой серии применяются не только для автономного отопления частных домов, но и для производственных и коммерческих помещений.

Технические характеристики моделей электродных котлов Галант

Компания Галант постоянно модернизирует оборудование и совершенствует технологию производства. Выпускаемые предприятием электрокотлы для обогрева дома соответствуют своему назначению, имеют небольшие габариты и изготовляются из материалов, которые обеспечивают высокую коррозийную стойкость изделия. В комплекте изделий поставляются различные регуляторы – механические и электронные. Цена на электрокотел Галант зависит от мощности и комплектации изделия.

Характеристики моделей выпускаемых электродных котлов Галант следующие:

  • напряжение питания электрокотлов – 220/380 v, 50 Гц;
  • площадь отапливаемого помещения = 20 – 250 м2;
  • диапазон мощностей моделей – 2 – 25 кВт;
  • диапазон значений тока для моделей — от 9,2 до 37 А;
  • рекомендованный теплоноситель – жидкость «Аргус-Галан»;
  • вода в качестве теплоносителя – необходимое удельное сопротивление от 3 кОм/см2 до 32 кОм/см2 при 150 градусах.

Схемы монтажа котлов Галан

Только для теплых полов

Чтобы установить и подключить электрические или газовые котлы отопления необходимо получить разрешение в соответствующих инстанциях. Но, если владелец дома принял решение об использовании системы отопления Галан, тогда необходимость во множественных подписаниях кипы бумаг становится неактуальной. Читайте, .

Отопительные котлы Галан бывают двух видов:

Основные характеристики:

  1. V отапливаемого помещения — от 75 до 550 (м.куб)
  2. Номинальное напряжение — 220/380 (В)
  3. Номинально потребляемая мощность — от 2 до 25 (кВт)
  4. Максимальное значение тока эл.котла по обоим фазам — от 9,2 до 37 (А)
  5. Номинальный ток автоматического режима — от 10 до 3х40

Теплоноситель для электрических котлов этого производителя следует использовать следующих видов:

Схема подключения электродного котла Галан

Существует четыре основных типа подключения отопительной системы Галан:

  1. Параллельное подключение отопительного котла;
  2. Стандартное подключение котла;
  3. Модульное подключение отопительного котла;
  4. Подключение отопительного котла на обогреве пола.

Установка электродного котла Галан

Два первых типа подключения отопительного устройства являются самыми распространенными среди населения страны. Чтобы подключить такое устройство в общую отопительную систему, необходимо:

  • определить место для монтажа отопительного устройства (нишу).
  • с помощью гребенки подсоединить прибор к трубопроводу, по которому будет распространяться источник тепла
  • при помощи кранов на основаниях радиаторов можно будет регулировать подачу темплоносителя.

Установленные системы контроля и отвода лишнего воздуха позволят держать аппарат в исправном режиме и снизят возможность поломки.

Подключение отопительного котла на обогрев системы теплого пола необходимо:

  1. вмонтировать в сеть приборы отвода воздуха, непосредственно в систему теплого пола,
  2. установить датчики контроля давления и температуры.
  3. не забыть о контроллерах, которые встраиваются в специальные ниши.

Самостоятельно выполнять установку любого отопительного оборудования следует только в том случае, если имеется богатый опыт в этой сфере.

Принцип работы и технические характеристики

ТЭНовые приборы, как известно многим, нагревают воду благодаря использованию нагревательных элементов, как одного, так и несколькими. А электродные работают пропуская разряды электрического тока через теплоноситель.

Электродные котлы

Котлы для отопления галан созданы с применением современных технологий, и это позволяет им обладать достаточно высокой мощностью при компактных размерах. Галан для повышения качества своей продукции постоянно занимается ее усовершенствованием, поэтому вот примерные технические характеристики:

  • площадь отапливаемого помещения — от 80 до 1650 метров в кубе;
  • номинальная потребляемая мощность — от 2 до 50 кВт;
  • номинальное напряжение — 220 и 380 вольт;
  • объем теплоносителя — от 20 до 500 литров;
  • в качестве теплоносителя могут использоваться как специальные жидкости, так и вода;
  • 1 класс защиты от поражения электротоком.

Теплоносителем для ТЭНовых может быть обычная вода, или специальная жидкость Аргус-Галан.

Низкозамерзающий теплоноситель

Конечно, обычная вода удобна тем, что дешевая, очень доступная, экологически чистая и обладает очень хорошими теплофизическими свойствами. Но, вместе с тем использование воды предполагает под собой возможность коррозии рабочих элементов и регулярный ремонт, вероятную необходимость следить за свойствами воды и ее замену.

Для электродных вариантов обычная вода не подойдет – электрического сопротивления будет недостаточно, а вот примесей, способных засорить систему, в избытке. В течение первых 3-4 лет устройство полностью выходит из строя. Для них лучше использовать именно спецжидкость, или специальным образом подготовленную дистиллированную воду.

Как правильно подготовить воду для теплоносителя

Если вы предпочитаете выбрать воду, то ее нужно соответственно подготовить. Обыкновенная вода «из-под крана» не подходит для электродных аппаратов, только дистиллированная. Для измерения сопротивления нужно взять амперметр.

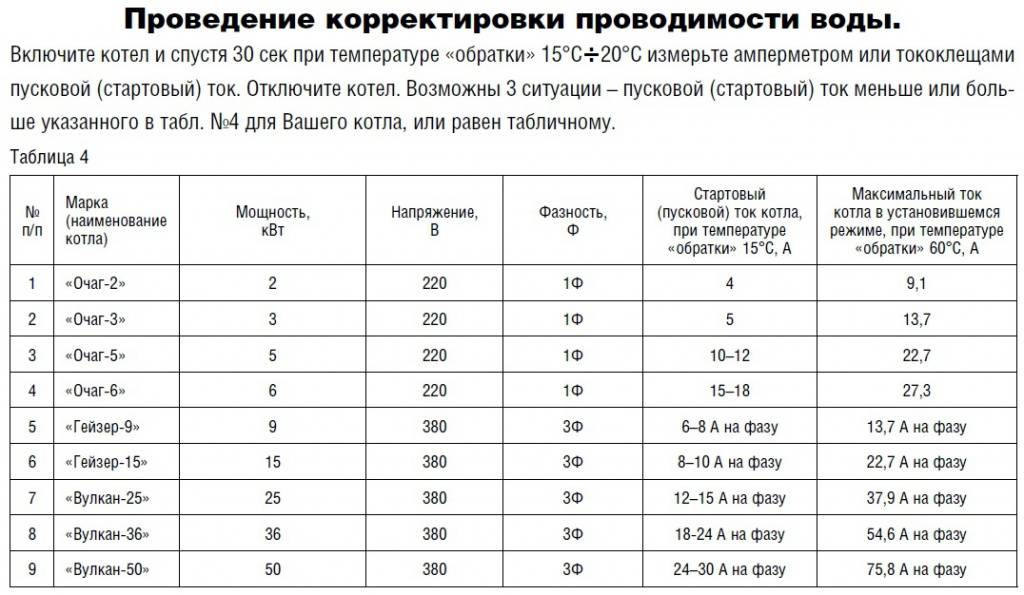

Таблица корректировки электрической проводимости воды

  1. При запуске замеряется пусковой ток амперметром, и показания сверяются с таблицей (она представлена в руководстве по установке и эксплуатации).
  2. Если результаты не соответствуют необходимым, и ток меньше расчетного, добавляют солесодержащий раствор – 1 ч.л. соли на 100 литров за один этап.
  3. При превышении расчетных показателей используют только чистую дистиллированную воду, что позволит скорректировать удельное сопротивление жидкости. Именно это – важнейший показатель для качественной работы электродов.

Достоинства и недостатки

Удобно ли использовать этот вид котлов для отопления? В принципе, да. Особенно он хорош в тех местах, где напряжение сети нестабильно: даже при падении напряжения до 180 В электродный котел продолжает работать. Мощность его падает, но работает он и дальше. Чем еще удобна такая система: при наличии грамотной автоматики и правильном подключении котла система автономна и может поддерживать заданную температуру самостоятельно. Еще положительный момент: если в силу каких-либо причин из системы исчезнет вода, оборудование просто перестанет работать. Не сгорит, не испортится, а просто работать не будет, так как вода, в данном случае, – рабочая среда. Нет ее – нет тока.

Один из примеров установки электродного котла

Теперь о недостатках. Из принципа действия электродного котла вырисовывается их главный недостаток: требовательность к составу воды. Вода подходит не любая, а с определенными характеристиками. При запуске системы необходимо теплоноситель подготовить согласно рекомендациям производителя котлов. Обычно это несколько чайных ложек соли или соды на литр воды в системе. Собственно все. Можно также использовать специальные жидкости, которые те же производители и выпускают. Но это для тех, кто совсем не хочет заморачиваться.

С другой стороны, поменяв состав воды, вы можете «подстроить» мощность котла под свои нужды: в принципе, можно заставить работать его как с большей, так и с меньшей мощностью относительно заявленной в паспорте. Требуется лишь изменить химический состав теплоносителя-электролита

Тут важно не переусердствовать, а то можно «доизменять» состав до полного и моментального выхода котла из строя. Потому оставайтесь в рамках, указанных производителем (как обычно, указывается «от» и «до»). Еще один неприятный момент

Даже очень. Ток распространяется в воде, а вода циркулирует в системе. И, в принципе, не исключена возможность, коснувшись радиатора, получить немалый удар тока. Отсюда вытекает еще одно непременное условие безопасной работы при использовании электродных котлов для водяного отопления: требуется качественное и надежное отдельное заземление. Оно как раз и поможет избежать подобной ситуации

Еще один неприятный момент. Даже очень. Ток распространяется в воде, а вода циркулирует в системе. И, в принципе, не исключена возможность, коснувшись радиатора, получить немалый удар тока. Отсюда вытекает еще одно непременное условие безопасной работы при использовании электродных котлов для водяного отопления: требуется качественное и надежное отдельное заземление. Оно как раз и поможет избежать подобной ситуации.

Не самый приятный момент – необходимость периодической чистки системы и замены электродов – они постепенно истончаются и эффективность нагрева падает. В этом электродные котлы не имеют преимуществ перед традиционными электрическими котлами с ТЭНами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
