Обзор электрических котлов Эван

Достоинства ЭВАН NEXT

Правильная компоновка, грамотное конструирование и качественные материалы придали электрокотлу ряд существенных потребительских качеств:

  • Возможность использования в качестве основного отопительного оборудования, если нет альтернативных решений.
  • Применение в жилых, общегражданских и промышленных зданиях.
  • Агрегат бесшумен. Это обеспечивается использованием специальных силовых реле взамен электромагнитных контакторов.
  • Занимает мало места, поэтому с расположением и монтажом не возникает особых трудностей.
  • Прибор лёгок – масса, в зависимости от комплектации, составляет 8–9 кг.

Замена ТЭНа

Замена ТЭНа и других элементов, а также, диагностика для установления причины неисправности,- проводится пассивным способом при отключенном электрооборудовании от внешнего источника переменного напряжения.

Самостоятельно такой вопрос не решается если Вы не являетесь электриком и работы такие выполняются соответственно при наличии знаний нормативных документов группы допуска по электробезопасности.

Так какая необходимость в этих подробностях? — Спросите Вы, если в том или ином случае неисправности, можно вызвать непосредственно самого электрика.

Ну скажем так,- знания по электрике и электротехнике лишними для Вас не будут.

Подключение электрического котла

Рассмотрим подключение электрического котла ЭВАН С1-30 к четырехпроводной трехфазной сети с нулевым проводом.

Пятый проводник РЕ в схеме рис.1 является заземляющим и соединен с корпусом электрического котла ЭВАН С1-30. Читаем схему соединений:

В электрическом котле установлены так называемые шины, сетевой кабель со штепсельной вилкой соединен с шинами N, А, В, С . От шин, три фазы А, В, С имеют разветвление. Одно ответвление фаз А, В, С подключены к первым контактам ТЭНов двух блоков.

Второе ответвление от этих же четырех шин, через пускатель соединены ко вторым контактам ТЭНов двух блоков.

Здесь следует учитывать, что для каждого отдельного блока с ТЭНами, каждый отдельный ТЭН подключен с фазными проводами следующим образом:

Фаза А и нулевой провод N от шин подключены к пульту управления. В своем сочетании, пульт управления подключен к напряжению 220 В, проводники от пульта управления соединены:

  • с насосом;
  • с датчиком температуры воздуха;
  • с датчиком терморегулятора;
  • с термовыключателем с самовозвратом.

Пульт управления состоит из элементов электроники, которые в схеме не указаны.

Для элементов электроники проведение диагностики изложены в этом блоге.

После проведения ремонта по замене той или иной детали по электрике:

  • блока с ТЭНами;
  • термовыключателя с самовозвратом

и других деталей состоящих в электрической цепи, необходимо, перед подключением электрического котла к внешнему источнику переменного напряжения,- проверить электрическую схему котла на сопротивление. Диагностика сопротивления в электрической цепи данной схемы проводится либо прибором омметр либо прибором мультиметр с соответствующей функцией.

Если в результате измерения сопротивления прибор будет указывать на нулевое значение,- в этом примере следует пересмотреть выполненные Вами соединения. Показатель нулевого числа сопротивления указывает на КЗ короткое замыкание в электрической цепи.

Рассмотрим следующую электрическую схему для двух типов котлов ЭПО-7,5 и ЭПО-9,45. Приведенная электрическая схема рис.2 идентична и различие здесь составляет лишь в мощности электрических котлов. Прослеживаем схему соединений:

Данные типы электрических котлов подключаются к двухпроводной однофазной сети. Провод заземления РЕ соединен с блоком ТЭНов и с корпусом электрического котла. Фазный провод от фазной шины в этой схеме имеет разветвление, один провод с фазным потенциалом поступает на пульт управления и с пульта управления соединен к первым контактам ТЭНов,

Особенности эксплуатации

Комплектующие и запчасти для котлов Эван можно заказать у официального дистрибьютора. В запасе всегда имеется нужное для удовлетворения спроса количество деталей, так что долго ждать нужный элемент не придется. Текущий ремонт также можно доверить специалистам компании. Для этого не придется снимать котел и везти его в сервисный центр.

Мастер сам приезжает на указанный адрес и на месте разбирается с проблемой. В случае невозможности ремонта на дому, он вызовет машину, которая доставит котел в мастерскую. Но такие случаи происходят крайне редко и в основном из-за нарушений правил эксплуатации или резких скачков напряжения в сети. Поэтому лучше оснастить свой дом специальными стабилизаторами.

Тэны для котлов Эван производятся из современных материалов, имеющих высокую теплоотдачу. Даже котел с одним нагревательным элементом будет хорошо справляться со своей работой. Высокое качество комплектующих позволяет эксплуатировать систему отопления без замены тэнов в течение многих лет.

Схема подключения котлов Эван не отличается от других производителей. Все необходимые чертежи идут в комплекте вместе с агрегатом. Разобраться в записях сможет даже человек, никогда ранее не занимавшийся установкой систем отопления. Необходимо просто выполнить все действия, указанные в инструкции. Для этого подойдет стандартный набор инструментов, который есть в каждом доме. В руководстве по эксплуатации также указаны все функции котла, назначение управляющих элементов на автоматике и много другой полезной информации.

Отзывы об электроотопительных котлах Эван в подавляющем большинстве случаев положительные. Аппарат полностью отрабатывает затраченные на его покупку деньги. Окупаемость наступает через несколько сезонов. А отсутствие необходимости закупки топлива и выделения места для его хранения добавляет плюсов в резюме котла.

Существенный недостаток в одном – при отключении электричества жилище останется и без отопления. Для жителей городов это не проблема, так как им все починят за несколько часов. А вот в отдаленных деревнях свет может отсутствовать несколько дней и за это время дом полностью выстудится. Поэтому приходится покупать еще и портативные бензиновые электростанции, чтобы поддерживать работу электроприборов.

Цена котлов Эван на сегодняшний день несколько ниже, чем у конкурентов, что привлекает большое количество покупателей. Хорошую модель в среднем можно взять за 25-30 тысяч рублей. Есть и совсем бюджетные варианты за 15 тысяч, а для отопления производственных цехов имеются гигантские машины, стоимостью до полумиллиона.

Эксплуатационные характеристики котлов Эван

Важно, чтобы приобретенная модель отопительного прибора соответствовала необходимым параметрам. Поэтому необходимо предварительно рассчитать нужную мощность и определиться с размерами котла

А перед покупкой ознакомиться с техническими характеристиками выбранного агрегата. Конечно, каждая модель имеет свои отличительные черты. Но есть параметры, которые свойственны всем котлам фирмы Эван.

Основные технические характеристики электрокотлов Эван приведены ниже:

  1. высокий КПД – около 93%;
  2. рабочее напряжение составляет 220-380 В;
  3. рабочее давление котельного оборудования Эван – 3 Атм;
  4. опрессовочное давление может достигать 5 Атм.

Имеют котлы Эван массу преимуществ, среди основных:

  • Наличие долговечного, стального корпуса. Все комплектующие высококачественные.
  • Экономное потребление электроэнергии. Устройство оснащено программой, которая управляет работой: в зависимости от уровня температуры в доме, мощность регулируется автоматически.
  • Практически бесшумная работа.
  • Температура теплоносителя регулируется плавно.
  • Доступность: цена на электрокотел 24 кВт является вполне приемлемой для любого покупателя.

Схема подключения электрокотла к электросети 380 В (трехфазного)

Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:

Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.

Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:

В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:

Это так называемое подключение «звезда», для этого случая и подводится к котлу нулевой проводник.

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:

Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

Не отступайте от схем подключения допустимых для вашего электрокотла, если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.

Техника безопасности

При конструировании котла на вооружение был взят принцип «сделай заранее». Постулат лежит в основе ТРИЗ (Теория Решения Изобретательских Задач) и гласит (дословно): «Если невозможно в нужное время совершить действие с объектом, то необходимое действие производят заранее». Применительно к ЭВАН NEXT это означает:

  • Защита поверхности металла от внешних воздействий производится высококачественным полимерным покрытием. Дополнительная функция – придание эстетического вида готовому изделию.
  • Проведены экспериментальные работы по пожаро- и электробезопасности электропроводов, проложенных внутри корпуса и подвергающихся тепловым нагрузкам. Рабочий параметр теплоносителя установлен в 85°C. Повышение температуры до 92°С (±2°C) вызовет срабатывание термовыключателя – котёл будет обесточен, термостат сохранит работоспособность.
  • Дополнительные исследования показали, что при нагреве внутренней полости до температуры 115–120°C проводники не претерпели внутренних и внешних изменений. Электропроводка и изоляция полностью сохранили свои функции.

Знакомьтесь – тепловой электрокотёл ЭВАН NEXT

Учитывая требования, предъявляемые к резервной отопительной системе, компания ЭВАН разработала и выпустила в свет новое котельное оборудование – электрокотёл ЭВАН NEXT. По своим характеристикам электрический прибор не просто соответствует желаниям потребителей, он превысил их ожидания в ряде показателей:

Линейка мощности

Выбранный диапазон 3-14 кВт не случаен. Новый компактный котёл способен гарантированно обеспечить теплом жилые и нежилые помещения с площадью 30-140 м².

Совместимость

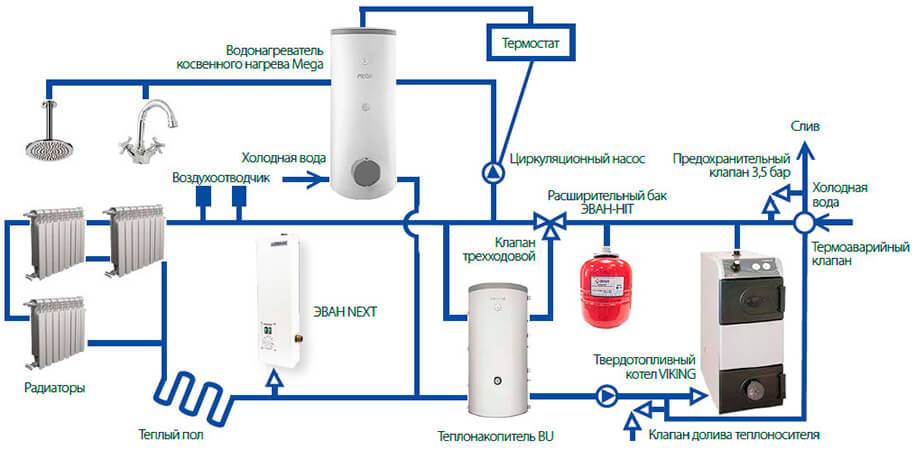

Выпускаемые модели ЭВАН NEXT адаптированы к большинству систем отопления. Электроприборы оптимальны для всех типов применяемых котлов:

  • Уверенно нивелируют снижение мощности газового котла при возникновении пиковых нагрузок на газовые распределительные сети, особенно в зимний период.
  • Обеспечат поддержание теплового баланса при работе в тандеме с твёрдотопливным агрегатом. Отпадает необходимость в постоянном контроле за загрузкой горючего, в период отсутствия домовладельца роль регулятора теплового потока возьмёт на себя электрический котел.

Оптимизация конструкции

Электрокотёл ЭВАН NEXT не комплектуется циркуляционным насосом, но в нем предусмотрен механизм подключения – клеммные колодки. Такой подход позволяет клиенту не тратить дополнительные деньги, а фактор экономии обеспечивается наличием действующего насоса основного котла.

Качество комплектующих

В конструкциях всех электрокотлов ЭВАН предусмотрена установка блока ТЭНов от чешского производителя Backer. Электроузел состоит из трёх равномощных компонентов. Фиксация электроустройства осуществляется посредством резьбового соединения. Это обеспечивает надёжное крепление, герметизацию и упрощение смены блока или отдельных составляющих.

Применяемые материалы

Котёл изготавливается из металла, выпущенного по нормативам ГОСТ. Для ТЭНов используется высококачественная конструкционная нержавеющая сталь – подобными элементами комплектуются котлы в более дорогом ценовом сегменте.

Особенности конструкции

В линейке оборудования мощностью 3-9 kW предусмотрена трёхступенчатая система регулирования мощности. Управление осуществляется вручную, нажатием на соответствующую клавишу. Для удобства потребителя, не обладающего необходимым багажом технических знаний, на панель прибора выведены понятные визуальные подсказки. Результат такого решения – самостоятельная регулировка мощности и теплового потока.

Подключение

Модели мощностью 3–9 kW полностью универсальны, адаптированы к сетям с напряжением 220 В или 380 В. В последнем случае у электроприбора удаляется перемычка из винтового зажима. Более мощные агрегаты, 12 и 14 кВт, запитываются только от трёхфазной сети.

Важно!

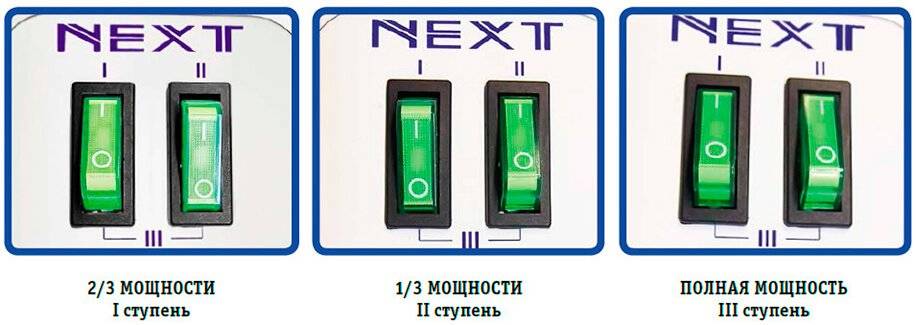

Пояснения к системе регулирования мощности и, соответственно, температуры носителя:

  1. Выключатель 1 – первая ступень мощности. Обеспечивает 2/3 от заявленных значений. Нажата первая клавиша, отключена вторая. Режим предусматривает обогрев строения в прохладные времена года – осенью, весной, дождливым летом.
  2. Выключатель 2 – вторая ступень. Поддерживает 1/3 от заявленных параметров мощности. Функционирует при нажатой второй клавише и отключённой первой. Позиция соответствует режиму «холостого» хода– поддерживает положительный тепловой фон при временном отсутствии людей в течение нескольких дней.
  3. Выключатель 3 – третья ступень. Котёл работает на полном режиме, включены обе клавиши. Температура носителя в пределах 85°C. Применяется для отопления здания в холодное время года, особенно при сильных морозах.

ПРИМЕЧАНИЕ. Для агрегатов мощностью 12 и 14 кВт предусмотрен двухступенчатый режим регулировки мощности. При нажатии на клавишу 1 обеспечивается 50% от номинала. Полноценный режим нагрева – нажаты обе клавиши.

Таблица номинальной мощности ступеней электрокотла ЭВАН NEXT

Мощность ступенимодель ЭВАН Next
35791214
Ступень I, кВт2.003.33  4.676.006.007.00
Ступень II, кВт1.001.662.333.0012.0014.00
Ступень III, кВт3.005.007.009.00

Основное преимущество ступенчатого регулирования мощности – снижение потерь тепловой энергии, более рациональное расходование электричества. Дополнительный положительный фактор – за счёт уменьшения циклов «включение/выключение» продлевается срок эксплуатации оборудования.

О цене

Вопрос стоимости теплового оборудования, особенно для моделей, работающих от электричества, всегда стоял на первых местах. Основная особенность ЭВАН NEXT – функционал электроприбора укладывается в требования по классу КОМФОРТ. Но реализуется электрокотёл на рынке в диапазоне цен, приближенным к стандартному и эконом-классу.

Возникает резонный вопрос: “Почему? За счёт чего?”. Ларчик открывается просто – себестоимость снижена внедрением современных технологических методов обработки металла:

  • Установлены линии с ЧПУ (числовое программное управление), связанные между собой в единое целое.
  • Раскрой металла производится регулируемым по мощности лучом лазера. Точность резки обеспечивается фокусировкой в зоне обработки. Получается точный ровный край, не требующий дальнейших дополнительных операций шлифовки.
  • Применение тонкого луча позволило использовать металл с нанесённым защитным полимерным покрытием – отпала необходимость в последующем окрашивании.

Эффективность лазерного комплекса доказана значительным снижением стоимости. Например, мощный котёл в 12 кВт обойдётся потребителю в 10550 рублей.

Ассортимент котлов Эван

Многих потребителей волнует вопрос, сколько стоит электрический котел и какие модели выпускает производитель.

Каждая из моделей имеет свои отличительные черты. И касается это не только конструкции, но и стоимости. В этом плане все агрегаты Эван можно разделить на три класса: эконом, стандарт и люкс.

Эван эконом

Бюджетные электрические котлы для отопления дома Эван укомплектованы ТЭНами, которые изготовлены из высокопрочной, нержавеющей стали. Это значительно продлевает срок службы оборудования. Котел и пульт управления не объединены в единый блок. Агрегаты подходят для обогрева помещения площадью до 300 кв.м. К эконом классу можно отнести приборы ЭПО 2,5 и ЭПО 30. Они имеют стоимость 7500 и 24000 рублей, соответственно.

Эван стандарт

А вот к классу стандарт относится электрокотел Эван С1. Аппарат отличается диапазоном мощности 3-30 кВт. Котлы предназначены для обогрева небольших по площади домов: до 300 кв.м. Пульт управления и котел представляют собой моноблок. Есть возможность подключения циркуляционного насоса. Модель Эван С1-30 стоит примерно 27000 рублей. Есть и более дешевый вариант: Эван С1-3, цена которого составляет порядка 8000 рублей.

Эван люкс

К классу люкс принадлежат электрические котлы отопления Эван WARMOS-QX. Приборы данной серии отличаются широкими функциональными возможностями и представляют собой мини котельную. Имеется манометр, который позволяет контролировать давление в системе. Оснащен аппарат микропроцессорным контроллером, который делает процесс изменения уровней мощности плавным.

Есть также программатор, позволяющий выставлять такой режим, при котором в помещении будет постоянно поддерживаться оптимальный уровень температуры. Вся информация о функционировании прибора выводится на жидкокристаллическом дисплее. Система защиты многоуровневая. К моделям данного класса относятся WARMOS-QX-7,5 и WARMOS-QX-27, стоимость которых находится в пределах 30000-40000 рублей.

Таким образом, цена на электрокотел Эван является доступной. Поскольку производитель разработал модели для всех категорий потребителей. Есть как бюджетные, простые варианты, так и дорогостоящие котлы с множеством дополнительных опций.

Поиск решения

Что такое оптимальный выбор, золотая середина применительно к техническим устройствам? Основное значение слова optimus – наилучший. Для техники – это минимальные цены за лучшие характеристики. В области отопления с использованием электрооборудования такими показателями являются:

Назначение котла

  • основной источник тепловой энергии;
  • дополнительное устройство;
  • только система отопления или выработка горячей воды для бытовых нужд.

Технологические и потребительские свойства

  • надёжность конструкции;
  • несложный монтаж;
  • простота эксплуатации;
  • безопасность;
  • доверие к торговой марке и, соответственно, производителю.

Стоимость в полной комплектации

Большинство будущих домовладельцев не задумываются о дополнительном (резервном) источнике тепла. Ход мыслей вполне понятен:

  • нежелание тратить деньги на котёл, который может никогда не понадобиться;
  • абсолютная уверенность в качестве основного источника тепла;
  • недопущение мыслей о возможных природных и технических катаклизмах;
  • надежда на традиционное русское «авось пронесёт».

Реальность эксплуатации частных строений показала — радужные мысли о безотказности внешних и внутренних систем далеки от действительности:

  • газовое оборудование нуждается в профилактических работах, поэтому существуют плановые перерывы на обследование;
  • существует риск повреждения газопроводных магистралей;
  • возможны нештатная работа твёрдотопливного котла, снижение экономичности, ускоренное сгорание топлива;
  • тепловая мощность котлового оборудования может оказаться недостаточной.

На стадии проектирования дома и систем отопления необходимо учитывать фактор живучести системы теплообеспечения. Под этим термином понимается способность автономного устройства сохранять эксплуатационные свойства при возникновении:

  • непредвиденных обстоятельств или внешних аварийных ситуаций;
  • экстремальных погодных условий из-за резкого понижения температуры, обильных осадков, при сильном ветре и т.п.

Существует высокая вероятность того, что основное тепловое оборудование не сможет поддерживать необходимую температуру носителя. Возникает риск разморозки труб, нарушение циркуляции жидкости в коллекторах отопления. Результат плачевен – разрушение системы горячего водоснабжения, выход из строя котла.

Подстраховать от подобных отрицательных явлений призвана принудительная циркуляция теплоносителя с температурой не ниже +3°C. Это обеспечивается дополнительными нагревательными устройствами. Или, другими словами, резервным теплогенератором.

Главное требование к дополнительному источнику тепла – выработка энергии в диапазоне 78-91% от расчётных показателей тепловой мощности. Этот режим призван обеспечить теплом помещение при выходе из эксплуатации основного котла. То есть, при работе резервного оборудования допускается отключение главной системы горячего водообеспечения.

Большинство домов отапливаются при помощи котлов, работающих на природном газе, твёрдых или жидких видах топлива. Повышению надёжности системы отопления способствует установка электрического теплогенератора в качестве резервного (вспомогательного) устройства.

Необходимо учитывать еще один важный фактор – вопрос расходов на дополнительное оборудование:

  • Во-первых, подбирается электрический котёл по мощности меньше, чем у основного источника тепла. Следовательно, стоимость резервного оборудования несколько ниже.
  • Во-вторых, снижен функционал дополнительно теплового прибора. Следствие – снижение цены.
  • В-третьих, возрастание нагрузки на общую систему электропитания будет иметь эпизодический характер. Увеличение цифр в счёте за оплату электроэнергии не столь значительно, чтобы заметно сказаться на кошельке потребителя.

Принимая решение о покупке резервного теплового оборудования, нельзя руководствоваться в выборе только ценовыми показателями. Необходима золотая середина — от технических параметров нового котла зависит возможность полноценной работоспособности при возникновении экстремальных ситуаций:

  • Поддержание теплового режима в системе горячего водообеспечения.
  • Безопасность эксплуатации.
  • Несложный монтаж и простота применения.

Технические особенности котлов

Ассортиментная линейка котлов представлена сериями:

Стандарт

Серия «Стандарт» представлена моделями «Эконом» и «Стандарт». Все котлы стандартной категории характеризуются возможностью плавной регулировки температуры теплоносителя, снабжены входом для подсоединения циркуляционного насоса. Конструкция этих котлов предельно проста и представляет собой металлический цилиндр, в нижней части которого расположен ТЭН, а в верхней — датчик регулятора температуры.

Линейка этой серии богата на модели различной мощности — от 2,5 кВт до 30 кВт. Для отопления больших площадей требуется дополнительная установка циркуляционного насоса и расширительного бака. Обычно используются, как электро котлы для дома и небольшого офиса.

Комфорт

Аппараты этой категории отличаются оснащенностью — так, в зависимости от мощности, модели содержат определенное число нагревательных элементов, разъемы для подсоединения комнатных термодатчиков.

Электрокотлы «Эван» технические характеристики в этой серии имеют различные, в зависимости от наличия или отсутствия трехступенчатого переключателя, встроенного циркуляционного насоса, электронного блока управления. Соответственно, более дорогие модели имеют все три механизма, в то время как экономичные модели снабжены только трехступенчатым переключателем мощности. Диапазон мощности котлов — от 3,5 кВт до 30 кВт. Используются как электро котлы для дома, офиса, складов.

Профессионал

Котлы этой серии имеют очень высокие мощностные характеристики — так, модельный ряд представлен агрегатами с теплопроизводительностью от 36 кВт до 480 кВт. Котлы имеют (не во всех моделях) четырехступенчатую регулировку мощности, защиту от короткого замыкания, несоответствующего давления, перегрева и перегрузки.

Модели укомплектованы пультом управления, на который выводится информация обо всех параметрах системы и с помощью которого можно комфортно управлять настройками котельной. Редко используются, как электро котлы для дома, так как мощность котлов позволяет использовать на огромных производственных объектах.

Люкс

Электрокотлы этой серии наиболее комплектны и функциональны. Исполняются как электроотопительные котлы для дома, административного здания и производственного помещения. Все модели этой линейки имеют встроенный циркуляционный насос, жидкокристаллический дисплей и расширительный бак на 12 литров.

Кроме того, параметрами системы можно управлять автоматически — в зависимости от погодных условий, а также дистанционно — с помощью специального пульта. Аппараты отличаются среди других моделей этого производителя, бесшумной работой и возможностью полностью автоматизированной работы.

Степени мощности электрокотла Эван EXPERT

Наименование электрокотлаМощность ступеней, кВт
IIIIIIIVVVIVIIVIIIIX
EXPERT -7,50,831,672,53,334,1755,836,677,5
EXPERT -9123456789
EXPERT -121,332,6745,336,6789,3310,6712
EXPERT -151,673,3356,678,331011,6713,3315
EXPERT -1824681012141618
EXPERT -212,334,6779,3311,671416,3318,6721
EXPERT -22,52,557,51012,51517,52022,5
EXPERT -242,675,33810,6713,331618,6721,3324
EXPERT -27369121518212427

Возможные неисправности электрокотла Эван EXPERT и их устранение приведены в таблице ниже:

Видео обзор: Электрокотел с интеллектом ЭВАН EXPERT смотрим видео.

ЭВАН Warmos — не работают реле нагревательных элементов


Плата управления МК4573.1103(04) нагревательного котла ЭВАН Warmos.

Введение. Любой непрофильный ремонт всегда вызывает у инженера чувства сродни зубной боли, надо лечить, но сам это вылечить не можешь. Поэтому когда в ремонт пришла плата от нагревательного котла ЭВАН Warmos, ремонт перекидывали с одного инженера на другого, в итоге досталось дежурному инженеру. Как и следовало ожидать сам ремонт оказался простой, а вот времени затраченного на изучение данного девайса ушло почти все дежурство (с 18-00 до 23-00) само собой с отвлечением на большие перекуры и болтовне по телефону. Неисправность со слов заказчика. Не работают реле нагревательных элементов. Первичная диагностика. Так как линейный механик на месте определил неисправность реле, а реле были похожи на реле с ИБП, то ремонт автоматически упал на наш отдел. Выпаянное реле оказалась абсолютно исправным, поэтому потребовалось доказать неправильность диагноза линейному механику, ситуация усложнялась тем фактом, что этот самый механик запустил нагреватели в обход платы через терморегулятор, а значит неработоспособность платы была очевидна. С другой стороны наличие только одной платы без обвязки и опыта ремонта делала подобный ремонт сродни поискам иголки в стоге сена. Плата оказалась «мертвой», то есть снятой с производства и не поддерживаемой производителем. Так как реле не работали то подозрение пало на схему управления реле. Внешний осмотр выявил дефект пайки всех резисторов 4,7кОм в цепях управления резисторов.

Все резисторы 4,7к имели дефект пайки, снизу не очень хорошо видно, но там картина такая же как и вверху.

Ремонт. Как и следовало ожидать пропайка резисторов 4,7кОм (R4, R20, R27, R33, R38) ничего не решила, так как без понятия механизма работы запустить реле нагревателей невозможно. Пришлось брать карандаш и лист бумаги, как потом выяснилось зря, реле управлялись с выходов микроконтроллера и проще было сделать поиск по названию платы МК4573.1103(04). При помощи google поиска находим два документа, которые хорошо дополняют друг друга и позволяют запустить ремонтируемую плату в условиях мастерской без обвязки.


надписи читаются плохо и


устанавливаемая на текущий момент в нагревательные котлы ЭВАН Warmos (не соответствует рассматриваемой схеме, зато дает понимание назначение контактов на предыдущей схеме).

После непродолжительных экспериментов выяснилось для проверки реле К2 необходимо замкнуть контакты X5.1, X5.13 для эмуляции работы термостата и контакты X5.10, X5.7 для эмуляции включения первой ступени нагревателя.

Схема включения реле К2, светодиод устанавливать необязательно.

К сожалению не уловили логику работы нагревателей, так как при включении блока управления МК4573.1103(04) с нажатой клавишей 1 ступень срабатывают все три реле поочередно останавливаясь на реле К2. При замыкании контактов X1(воздушный датчик) или X2(аварийный датчик) замкнутое реле К2 размыкается вне зависимости от включённого выключателя 1 ступени нагрева. Диагностика закончена, плата исправна, неисправны элементы обвязки подключенные на разъемы X1, X2 которые находятся в замкнутом состоянии, что заставляет плату управления не включать реле контакторов нагревателя. Заключение. После ремонта остались наброски схемы, выкидывать жалко, а надобности в них нет никакой, может пригодятся другим специалистам, нам они оказались без надобности.

Наброски схемы включения реле К2.

UPD 30/12/2015. Как и следовало ожидать плата управления оказалась исправной, проблема ьыла в обвязке. При отключении всех разъемов X1, X2, X3 плата заработала, так что при отправке платы в ремонт, следует отключить эти разъемы и проверить исправность платы управления.
