Обзор электрических котлов Протерм

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИВведение ……………………..

• Изображение
• Текст

3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Введение ………………………………………………. 4 Управление и сигнализация ……………………. 6 Выбор режима считывания ……………………. 7 Выбор режима настройки ………………………. 8 Сообщения о неисправностях котла …….. 10 Схема управления работой котла …………. 11 Характеристика котла …………………………. 12 Запуск и выключение котла …………………. 13 Регулирование работы котла ……………….. 13 Защитные функции котла …………………….. 15 Техническое обслуживание и уход ………… 17 Транспортировка и хранение ……………….. 18 Гарантия и гарантийные условия …………… 18 Технические параметры ……………………….. 19 Присоединительные размеры ………………. 20 Принципиальная схема ………………………… 21

CKAT 6, 9, 12, 14, 18, 21, 24, 28 K

Заводской номер, обозначение типа, технические данные котла обозначены на шильдике

расположенном на нижней панели корпуса котла. Чтобы прочитать информацию на

шильдике, необходимо снять переднюю панель облицовки котла.

В разделе „Руководство по эксплуатации“ содержится описание основных функций котла

и рекомендации по его безопасному применению. Раздел „Руководство по монтажу“

предназначен только для специалистов сервисных и монтажных организаций.

РУКОВОДСТВО ПО МОНТАЖУ Введение …………………………………………….. 22 Комплектность поставки ……………………… 23 Подготовка к установке котла ……………… 24 Установка котла ………………………………….. 25 Подключение котла к электросети ………. 26 Электрическая схема подключения бойлера косвенного нагрева …………………. 28 Электрическая схема котла …………………. 30 Неисправности котла …………………………… 37

0020095669_04

Электрический котёл Protherm (Протерм) СКАТ 21K

Электрические котлы Protherm СКАТ (Словакия) — настенные одноконтурные электрические отопительные котлы, применяемые в системах с принудительной циркуляцией воды. Электрические котлы Protherm СКАТ — имеют восемь мощностных модификаций, от 6 до 28 кВт (6 кВт, 9, 12, 15, 18, 21, 24 и 28 кВт).

Одноконтурные настенные электрические котлы отопления предназначены, в основном, для использования в жилых помещениях. Поэтому для них важна на только техническая стабильность и прекрасные рабочие показатели, но и дизайн. Электрокотлы Protherm относятся к котлам с повышенной комфортностью, отличаются удобством в пользовании и обслуживании, почти не создают шума.

Все котлы могут работать от сети 380 В, а модели 6К и 9К возможно подключать в сеть напряжением как 220 В так и 380 В.

Данная версия котла СКАТ v.13 имеет жидкокристаллический дисплей для индикации температуры, режимов работы и других параметров, а также отображения кодов неисправностей.

Котел	Нагевательные элементы, кВт	Отдельные мощностные ступени, кВт
Protherm 6K	3+3	1	2	3	4	5	6
Protherm 9K	6+3	1	2	3	4	5	6	7	8	9
Protherm 12K	6+6	2	4	6	8	10	12
Protherm 14K	7+7	2,3	4,7	7	9,3	11,7	14
Protherm 18K	6+6+6	2	4	6	8	10	12	14	16	18
Protherm 21K	7+7+7	2,3	4,7	7	9,3	11,7	14	16,3	18,7	21
Protherm 24K	6+6+6+6	2	4	6	8	10	12	14	16	18	20	22	24
Protherm 28K	7+7+7+7	2,3	4,7	7	9,3	11,7	14	16,3	18,7	21	23,3	25,7	28

• • Одноконтурные электрические котлы;
  • 8 мощностных модификаций от 6,0 до 28,0 кВт;
  • Возможность настройки до 4-х ступеней мощности;
  • Ступенчатое включение мощности с временной выдержкой для защиты от резких скачков напряжения в сети;
  • Контроль превышения напряжения;
  • Возможность работы с погодозависимой автоматикой;
  • Выбег насоса;
  • Возможность каскадного соединения котлов;
  • Встроенный 10-и литровый расширительный бак;
  • Встроенный циркуляционный насос с автоматическим воздухоотводчиком;
  • Возможность работы в сети напряжением 220В (модели 6К и 9К).

Технические характеристики:

Электрическое напряжение 3 х 230 В /400 В, 50 Гц., 220В (только Скат 6К и Скат 9К);
Максимальное рабочее давление — 3 атм.;
Минимальное рабочее давление — 0,8 атм.;
Рекомендуемое рабочее давление — 1-2 атм.;
КПД 99,5%
Максимальная трабочая температура теплоносителя — 85ºC;
Максимальный напор циркуляционного насоса — 50 кПа;
Степень эл. защиты IP 40;
Подсоединение подача/обратка — ¾», слив — ½»

Документация

Цена на товар указана со скидкой

Компания-производитель оставляет за собой право на изменение комплектации и места производства товара без уведомления дилеров!

Указанная информация не является публичной офертой

Технические характеристики и внешний вид

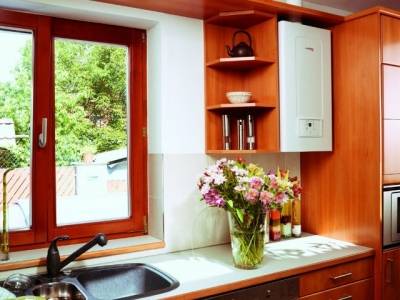

Электрокотел Протерм впишется в любой интерьер благодаря своим небольшим размерам и настенному размещению.

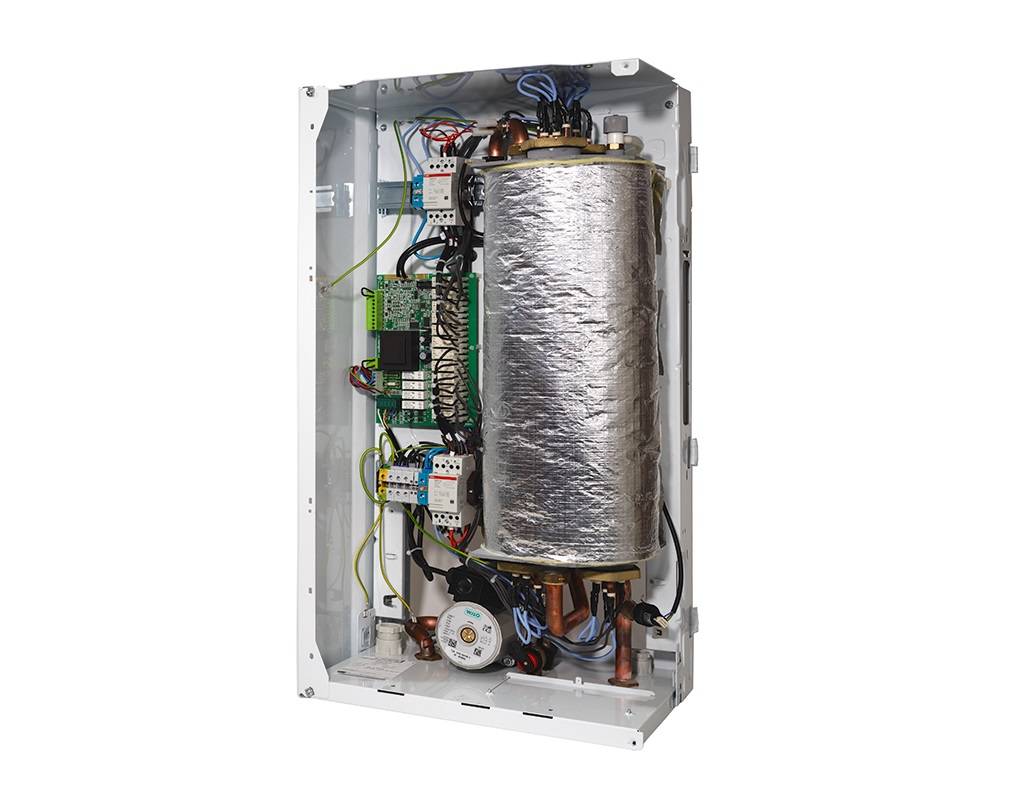

• Циркуляционный насос;
• Автоматический воздухоотводчик;
• Расширительный бак на 7 литров.

Не нужно мучиться с установкой обвязки – достаточно подключить трубы и радиаторы, заполнить систему теплоносителем, после чего можно приступать к тестированию.

Модели мощностью 6 кВт и 9 кВт могут работать как от однофазных, так и от трехфазных сетей. Более мощные являются трехфазными. Оборудование не боится скачков напряжения и не оказывает на сети перегрузок – здесь предусмотрено ступенчатое наращивание мощности. Максимальная сила тока в цепи при работе ТЭНов составляет до 50 А. Максимальное давление теплоносителя в системе составляет 3 атм, температура – до +85 градусов.

При подключении электрических отопительных котлов Protherm к электрической сети следует убедиться в соответствии сечения проводов к потребляемой мощности.

Схема расположения подводов электрических котлов Протерм, а также их размеры.

Электрические котлы Protherm наделяются удобными панелями управления. На них располагаются светодиодные индикаторы и жидкокристаллические дисплеи. Предусмотрены системы самодиагностики – коды ошибок отображаются на встроенных экранах. Для создания комфортной атмосферы используются терморегуляторы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересным функционалом является возможность подключения внешних накопительных бойлеров, которые приобретаются отдельно.

Установка и запуск оборудования Protherm

В связи с тем, что для работы электрических котлов не нужна дымоотводящая система, устанавливать их можно практически в любом удобном месте. Главное условие – это наличие электропитания в 220 или 380 вольт и возможность организации заземления.

https://youtube.com/watch?v=1_SniMbfpiY

Советы по запуску и обслуживанию:

1. Устанавливать и делать первичную проверку работы приборов Protherm должен только квалифицированный специалист. Перед запуском должен быть проведен инструктаж владельцев оборудования по принципам работы котла.
2. После установки агрегата на выбранное место, он подключается к сети, на контуре отопления открываются краны и в системе проверяется давление, которое должно быть в 1 или 2 бара.
3. После того как на дисплее отобразятся параметры настроек, следует выбрать необходимую мощность, температуру системы отопления и, если подключен бойлер, температуру контура водоснабжения.
4. Если на дисплее замигает лампочка «бар», то, значит, в конструкции снизилось давление и нужно добавить воду.
5. При долговременной остановке оборудования необходимо перекрыть все краны и отключить его от сети.

Следует иметь в виду, что при поломке устройства заменять детали котла Protherm можно только оригинальными запчастями.

Эффективные, надежные и высокотехнологичные электрокотлы Протерм хорошо адаптированы к погодным условиям непредсказуемого российского климата, поэтому широко применяются для отопления квартир, коттеджей и частных домов.

Особенности электрокотлов Протерм

Устанавливая в своем домовладении такой электрический агрегат, вы делаете отличный выбор. Чем покупать оборудование от сомнительных брендов, лучше немного переплатить и взять действительно стоящую вещь от известного производителя – от качества используемого котла зависит работоспособность всей системы. Тем более что компания Protherm обладает большим опытом в области выпуска электрического отопительного оборудования.

Существует только один модельный ряд — Скат.

Обогрев жилья, не подключенного к газовым магистралям, это всегда большая проблема. Существующие на рынке электрические котлы обладают либо высокой стоимостью, либо не могут похвастаться достаточным функционалом

В этом случае всегда обращаешь внимание на малогабаритные и аккуратные газовые модели, работающие в автоматическом режиме и не загромождающие пространство. Компания Protherm готова предложить владельцам загородного жилья аналогичные решения, но работающие от электрической сети

Электрические котлы Protherm – это уникальное решение, обладающее должной экономичностью. Они устанавливаются как в жилых, так и в нежилых здания, исправно генерируя тепло. Представлены единым модельным рядом под названием Скат – на выбор покупателей имеются образцы с тепловой мощностью от 6 до 28 кВт. Благодаря этому могут обогревать помещения площадью до 280 кв. м.

Чем хороши?

• Простое одноконтурное исполнение – если вы любите простое и надежное оборудование, вам обязательно понравится продукция указанного бренда;
• Широкий диапазон мощности – есть возможность выбрать аппарат, подходящий по мощности и по своей цене;
• Высокий КПД – эффективность, по словам производителя, составляет 99,5%. Это означает, что практически вся затраченная электроэнергия превращается в тепло, без существенных потерь;
• Абсолютно бесшумная работа – даже если оборудование будет стоять в спальне, оно не помешает как следует выспаться;
• Наличие точной регулировки температуры – создайте в своем доме комфортную и уютную атмосферу;
• Наличие универсальных моделей – они могут работать от однофазных и трехфазных сетей с напряжением 220 или 380 В;
• Легкий монтаж – вы сможете справиться с установкой самостоятельно, не прибегая к помощи специалистов.

Стоимость оборудования может показаться высокой, но Protherm всегда отвечает за качество своей продукции.

Технические характеристики и внешний вид

Электрокотел Протерм впишется в любой интерьер благодаря своим небольшим размерам и настенному размещению.

• Циркуляционный насос;
• Автоматический воздухоотводчик;
• Расширительный бак на 7 литров.

Не нужно мучиться с установкой обвязки – достаточно подключить трубы и радиаторы, заполнить систему теплоносителем, после чего можно приступать к тестированию.

Модели мощностью 6 кВт и 9 кВт могут работать как от однофазных, так и от трехфазных сетей. Более мощные являются трехфазными. Оборудование не боится скачков напряжения и не оказывает на сети перегрузок – здесь предусмотрено ступенчатое наращивание мощности. Максимальная сила тока в цепи при работе ТЭНов составляет до 50 А. Максимальное давление теплоносителя в системе составляет 3 атм, температура – до +85 градусов.

При подключении электрических отопительных котлов Protherm к электрической сети следует убедиться в соответствии сечения проводов к потребляемой мощности.

Схема расположения подводов электрических котлов Протерм, а также их размеры.

Электрические котлы Protherm наделяются удобными панелями управления. На них располагаются светодиодные индикаторы и жидкокристаллические дисплеи. Предусмотрены системы самодиагностики – коды ошибок отображаются на встроенных экранах. Для создания комфортной атмосферы используются терморегуляторы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересным функционалом является возможность подключения внешних накопительных бойлеров, которые приобретаются отдельно.

Монтаж и подключение электрических котлов

В инструкции по установке и монтажу агрегата, входящей в комплект поставки электрических котлов компании Protherm, есть предупреждение, что в случае механических повреждений корпуса, нарушений целостности узлов и блоков котла гарантия становится недействительной. Поэтому при самостоятельном монтаже нужно работать аккуратно и четко выполнять рекомендации. Чтобы настенный двухконтурный электрический котел Протерм правильно функционировал, его нужно подключить в соответствии с требованиями инструкции.

Подключение к электрической сети котла Протерм 6 кВт

При однофазной сети все несколько сложнее. В котле установлено 6 ТЭНов и при максимальной мощности в 6 кВт ток потребления будет чуть больше 27 А, следовательно, уже понадобится провод сечением не менее 6 квадратов и защитный автомат на 30 А. Все вышеописанное распространяется на любой электрический котёл отопления для дома, любой мощности, только значения потребляемого тока и нужное сечение проводов будет зависеть от мощности.

Согласно таблицам для выбора сечения медного провода ток в 1 А требует сечения 0,17 мм2. Ток в цепи определяем по известной формуле – I = P/U, в которой:

1. I — номинальное значение тока;
2. P — максимальная мощность электрокотла;
3. U — линейное или однофазное напряжение (220 в).

Рекомендации по установке электрических котлов

Первое, на что надо обратить особое внимание – это правильный подбор сечения электрического кабеля питания. Ведь, например, электрический котел Протерм Скат 24 с номинальной мощностью 24 кВт при подключении к трехфазной сети будет потреблять ток около 30 А по каждой фазе. Такой мощный котел нежелательно подключать к однофазной сети, ведь в таком случае ток при максимальной мощности возрастет до 100 А

Подключать электрический котел нужно только через УЗО

Такой мощный котел нежелательно подключать к однофазной сети, ведь в таком случае ток при максимальной мощности возрастет до 100 А. Подключать электрический котел нужно только через УЗО.

Установить электрический котел можно в любом месте, но это место должно обеспечить легкий доступ для регулировки агрегата или оперативного отключения в случае необходимости.

Если в схеме контура предусмотрено несколько электрических котлов, то они подключаются параллельно. Согласно правилам по электробезопасности электрический отопительный прибор должен быть заземлен.

Технические характеристики и внешний вид

Электрокотел Протерм впишется в любой интерьер благодаря своим небольшим размерам и настенному размещению.

• Циркуляционный насос;
• Автоматический воздухоотводчик;
• Расширительный бак на 7 литров.

Не нужно мучиться с установкой обвязки – достаточно подключить трубы и радиаторы, заполнить систему теплоносителем, после чего можно приступать к тестированию.

Модели мощностью 6 кВт и 9 кВт могут работать как от однофазных, так и от трехфазных сетей. Более мощные являются трехфазными. Оборудование не боится скачков напряжения и не оказывает на сети перегрузок – здесь предусмотрено ступенчатое наращивание мощности. Максимальная сила тока в цепи при работе ТЭНов составляет до 50 А. Максимальное давление теплоносителя в системе составляет 3 атм, температура – до +85 градусов.

При подключении электрических отопительных котлов Protherm к электрической сети следует убедиться в соответствии сечения проводов к потребляемой мощности.

Схема расположения подводов электрических котлов Протерм, а также их размеры.

Электрические котлы Protherm наделяются удобными панелями управления. На них располагаются светодиодные индикаторы и жидкокристаллические дисплеи. Предусмотрены системы самодиагностики – коды ошибок отображаются на встроенных экранах. Для создания комфортной атмосферы используются терморегуляторы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересным функционалом является возможность подключения внешних накопительных бойлеров, которые приобретаются отдельно.

Инструкция по применению

Устанавливая и настраивая прибор, необходимо соблюдать правила техники безопасности и использовать защитные средства. Котлы монтируются в сухом месте, вдали от воспламеняющихся конструкций, аварийных выходов, кондиционеров и прочих электроприборов. Не допускается монтаж в местах, где на оборудование может попасть вода. Также не допускается эксплуатация в замерзающих помещениях.

Монтируйте оборудование на прочные стены с учетом веса. Трубы отопления должны подходить ровно и без перекосов. Подключение к электросети осуществляется с помощью подходящих по сечению проводов, напрямую к электрическому щиту, через дополнительные автоматы УЗО. Для защиты от ударов электрическим током оборудование подлежит заземлению. Также нужно убедиться соответствии напряжения питания установленным нормам. Внешние компоненты и модули подключаются в соответствии с инструкцией.

Таблица для расчета необходимого сечения проводов и номинала предохранителей в зависимости от мощности

В идеале установкой должны заниматься сертифицированные специалисты, но если следовать инструкции и соблюдать правила техники безопасности, ничего страшного не случится.

В процессе эксплуатации оборудования необходимо контролировать температуру в системе и реагировать на возможные ошибки. Если оборудование работает нормально, пользователям остается лишь выставить нужную температуру. Выбор температуры отопительного контура и температуры во внешнем накопительном бойлере (при его наличии) производится с помощью кнопок на панели управления – контроль параметров и ошибок осуществляется с помощью ЖК-дисплея.

Основные модели

Модельный ряд «Скат» довольно широк из-за различных мощностей котлов. Такой разброс необходим для полного обеспечения потребностей в отоплении любых помещений: начиная от маленьких комнат, заканчивая крупными производственными помещениями.

Настенные варианты — это преимущественно одноконтурные устройства (но имеются и двухконтурные с возможность подачи ГВС), созданные для обогрева квартир и жилых домов. Они просты и удобны в эксплуатации и монтаже.

Важно! Мощность колеблется в пределах от 6 до 24 кВт. Крепление на стену отметает необходимость оборудования дополнительной комнаты под отопительную систему

Скат 6 кВт

Котел с производственной мощностью в 6 кВт при правильной настройке и продуманной системе отопления способен обогревать дом площадью до 60 квадратных метров. Мощность делится между двумя блоками нагревательных элементов по 3 кВт каждый. Шаг многоступенчатой регулировки равняет 1 кВт. Масса модификации равна 34 килограмма. Это делает возможным установку котла прямо на стену. Рабочее напряжение 220 или 380 В (работает от трехфазных и однофазных сетей). Оборудование имеет собственное простейшее программное обеспечение, благодаря чему имеет возможность самостоятельно регулировать нагрев теплоносителя.

Электрокотел скат 9 квт

В плане энергопитания данная модель также универсальна: может питать от однофазной сети с напряжением 220 В либо от трехфазной в 380 В. Мощность в 9кВт между двумя блоками ТЭНов делится не на равные части: один из них 6 кВт, второй берет на себя оставшиеся 3 кВт.

Пропорционально мощности увеличивается и возможная площадь для обогрева — у этой модификации она равняется уже 90 квадратным метрам. На панели котла установлен дисплей. На котором отображаются основные данные о системе и состоянии теплоносителя.

12 кВт

Этот вариант работает исключительно на питании от трехфазной сети в 380 В, имеет два отдельных блока нагревательных элементов, каждый по 6 кВт.

Таким котлом обеспечивается обогрев жилища площадью до 120 квадратных метров. Несмотря на довольно высокую мощность, является настенной моделью.

24 кВт

Режим питания — от сети с напряжением 380 В. Нагрев обеспечивают четыре блока ТЭНов по 6 кВт. Наибольшая площадь помещения для отопления составляет 240 квадратных метров. Оснащен дисплеем на передней панели, на который выводятся подробные данные о состоянии системы отопления и окружающей среды. Также котел оборудован чувствительной пошаговой настройкой мощности. Это позволяет не только выбрать подходящий температурный режим, но и обеспечить значительную экономию электроэнергии.

К аппаратам любой мощности и модели имеет возможность подключения дополнительного контура для нагрева ГВС. На оборудование любой модификации производителем дается срок гарантии равный одному году.

Важно! Для экономии средств за оплату электроэнергии рекомендуется покупка двух электрических счетчиков на ночной и дневной тариф (в случае, если предусмотрена отдельная оплата)

Электрический котел отопления Скат

Диапазон тепловой мощности: от 6 до 28 кВт

Электрокотел отопления Protherm СКАТ обладает целым рядом неоспоримых преимуществ по отношению к газовым котлам, и представляет разумную альтернативу газовому отоплению:

• КПД 99,5%, при соблюдении правил эксплуатации остается неизменным в течение

всего срока использования;

простой монтаж;
экологичность и бесшумность;
удобство управления, регулировки и обслуживания;
новый стильный корпус;
нет необходимости в каких-либо разрешительных документах.

Особенности электрокотла Протерм Скат:

• Удобство и простота комбинирования с накопительным водонагревателем

системы горячего водоснабжения; простой монтаж в комплекте с бойлером;

Возможность работы котлов мощностью 6 и 9 кВт от сети переменного напряжения

220 В.;

Широкий модельный ряд — 8 моделей от 6 до 28 кВт;
Эквитермическое регулирование (погодозависимая автоматика);
Защита от превышения и резких скачков напряжения;
Плавное регулирование мощности;
Возможность внешнего управления мощностью котла для предотвращения превышения нагрузки в сети (подключение реле разгрузки);
Возможность работы в каскаде;
Полная комплектация для начала работы без дополнительного оборудования — циркуляционный насос, расширительный бак; группа безопасности;
Высокий КПД;
Быстрый отклик на увеличение потребности в тепле;
Современный дизайн;

На некоторых функциональных особенностях электрического котла Protherm Скат имеет смысл остановиться потробнее.

Плавная регуляция мощности котла

На наш взгляд, очень удобной функцией, реализованной в электрокотле Скат, является возможность плавного увеличения мощности. Данная особенность котла позволяет защитить электрическую сеть Вашего дома от резких скачков нагрузки при включении котла. Кроме того функция плавной модуляции мощности позволяет достичь высокого уровня теплового комфорта при отоплении.

Плавное регулирование мощности котла осуществляется за счет последовательного подключения или отключения отдельных нагревательных элементов теплообменника. К примеру, в электрическом котле Протерм Скат 9KR13 при установленных двух ТЭНах мощностью 6 и 3 кВт, функция постепенного увеличения мощности позволяет плавно увеличивать нагрузку с дискретностью всего в 1 кВт!

Защита от замерзания

В электрическом котле Протерм Скат реализована защитная функция от замерзания теплоносителя (воды) в котле. Данная функция не защищает от замерзания систему отопления или горячего водоснабжения.

Для предотвращения замерзания электрокотел Скат работает следующим образом:

При понижении температуры теплоносителя в теплообменнике электрокотла ниже 8°C, его насос автоматически включается и работает до тех пор, пока температура теплоносителя в электрическом котле не поднимется до +10°C. А при снижении температуры теплоносителя до +5°C электрокотел Скат включается на отопление и работает до достижения температуры теплоносителя +25°C. Но если температура теплоносителя всё-равно будет снижаться, то при понижении температуры ниже +3°C электрокотел блокируется.

Насущным вопросом для всех владельцев котлов электрических является проблема экономии электроэнергии. На некоторые вопросы отвечает наша статья о снижении энергозатрат при эксплуатации электрокотла

материалы на электрокотел «Скат»

Проспект 3.49 МБ

Паспорт 266.46 КБ

Инструкция 1.31 МБ

Сервисная Инструкция 10.2 МБ

Особенности электрокотлов Протерм

Устанавливая в своем домовладении такой электрический агрегат, вы делаете отличный выбор. Чем покупать оборудование от сомнительных брендов, лучше немного переплатить и взять действительно стоящую вещь от известного производителя – от качества используемого котла зависит работоспособность всей системы. Тем более что компания Protherm обладает большим опытом в области выпуска электрического отопительного оборудования.

Существует только один модельный ряд — Скат.

Обогрев жилья, не подключенного к газовым магистралям, это всегда большая проблема. Существующие на рынке электрические котлы обладают либо высокой стоимостью, либо не могут похвастаться достаточным функционалом

В этом случае всегда обращаешь внимание на малогабаритные и аккуратные газовые модели, работающие в автоматическом режиме и не загромождающие пространство. Компания Protherm готова предложить владельцам загородного жилья аналогичные решения, но работающие от электрической сети

Электрические котлы Protherm – это уникальное решение, обладающее должной экономичностью. Они устанавливаются как в жилых, так и в нежилых здания, исправно генерируя тепло. Представлены единым модельным рядом под названием Скат – на выбор покупателей имеются образцы с тепловой мощностью от 6 до 28 кВт. Благодаря этому могут обогревать помещения площадью до 280 кв. м.

• Простое одноконтурное исполнение – если вы любите простое и надежное оборудование, вам обязательно понравится продукция указанного бренда;
• Широкий диапазон мощности – есть возможность выбрать аппарат, подходящий по мощности и по своей цене;
• Высокий КПД – эффективность, по словам производителя, составляет 99,5%. Это означает, что практически вся затраченная электроэнергия превращается в тепло, без существенных потерь;
• Абсолютно бесшумная работа – даже если оборудование будет стоять в спальне, оно не помешает как следует выспаться;
• Наличие точной регулировки температуры – создайте в своем доме комфортную и уютную атмосферу;
• Наличие универсальных моделей – они могут работать от однофазных и трехфазных сетей с напряжением 220 или 380 В;
• Легкий монтаж – вы сможете справиться с установкой самостоятельно, не прибегая к помощи специалистов.

Технические характеристики электрических котлов Протерм Скат

В основном продукция этой компании — это котлы модели «Протерм Скат» различной мощности. Все они обладают схожими техническими характеристиками. Габаритные размеры составляют: высота — 74 см, ширина — 41 см, глубина — 31 см. Работают аппарат, как от трехфазных, так и однофазных сетей. Наибольшая допустимая сила тока в них 50 ампер. Наибольшее давление в системе — до трех атмосфер, температура теплоносителя около 85 градусов.

Важно! При подключении отопительных систем к сети нужно учитывать их потребляемую мощность и использовать подходящие провода. Это убережет их от плавления и перегорания, увеличив срок эксплуатации и обеспечив безопасность

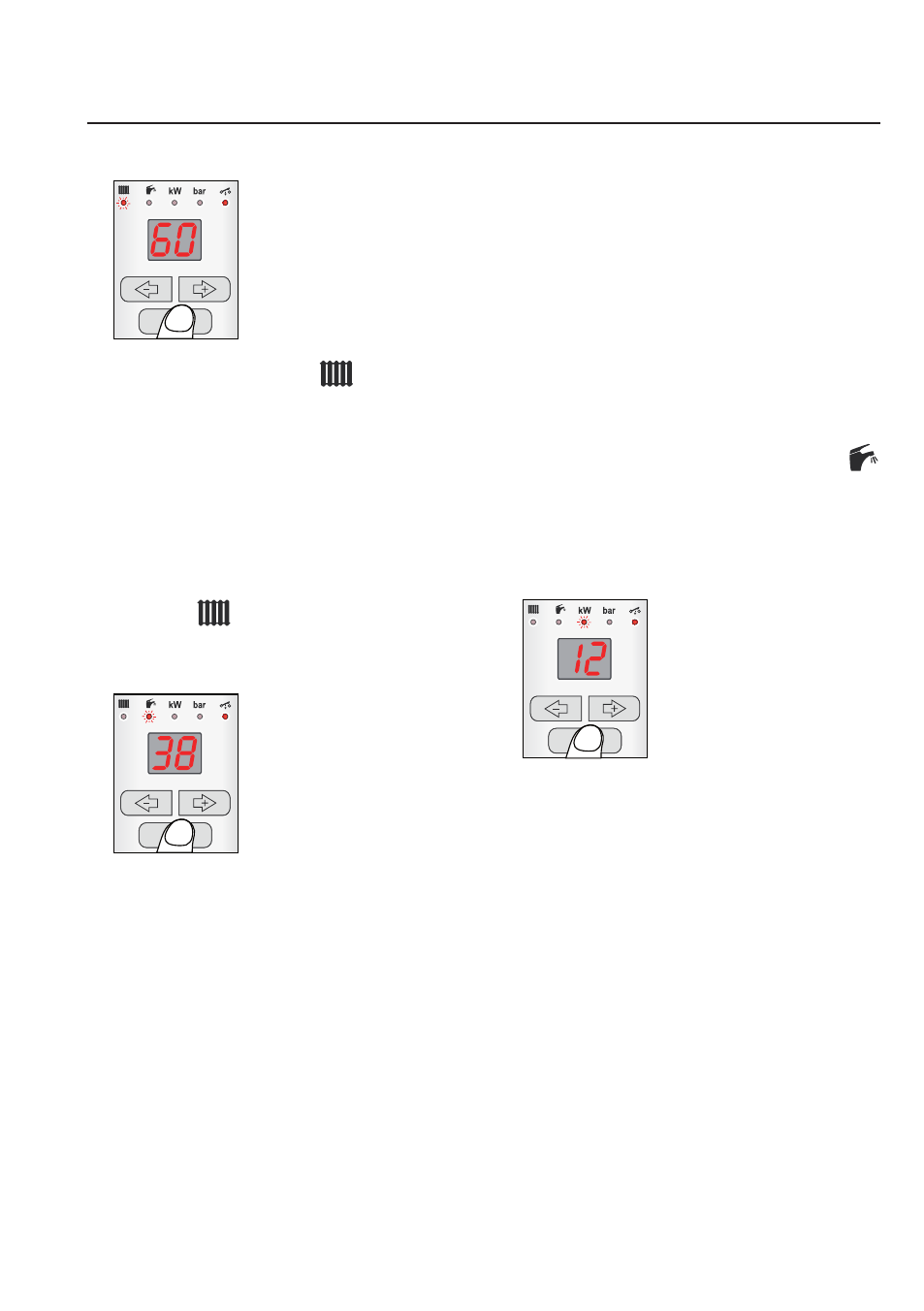

Страница 8

Выбор режима настройки

Регулирование температуры отопления

Нажатие кнопки MODE/

температуры в системе

перейти в режим

управления котлом. С помощью кнопок (+)

и (-) можно устанавливать желаемое

значение температуры воды в системе

отопления. Диапазон настройки

температуры отопления – от 25 до 85 °C.

При выборе параметра „–“ („летний

режим“) режим отопления неактивен.

Нажатием кнопки MODE/OK сохраните

выбранное значение температуры

отопления и вернитесь в режим

отображения температуры отопления – светодиод

Регулирование температуры горячей

Нажатие кнопки MODE/

воды позволяет перейти

в режим установки

Переход в режим нагрева

воды в бойлере сигнализируется миганием

светодиода на панели управления котла.

В случае подсоединения датчика NTC:

С помощью кнопок (+) и (-) выберите

желаемое значение температуры горячей

Диапазон настройки температуры горячей

воды – от 35 до 70 °C.

Для отключения функции подготовки

горячей воды установите на дисплее

параметр „–“. Нажатием кнопки MODE/

OK сохраните выбранное значение

температуры горячей воды и вернитесь в

режим отображения температуры горячей

воды – светодиод перестанет мигать.

В случае подсоединения термостата

С помощью кнопки (-) в режиме установки

температуры горячей воды в бойлере,

отключите нагрев воды в бойлере – на

дисплее отобразится символ „–“;

С помощью кнопки “+” в режиме установки

температуры горячей воды в бойлере,

включите нагрев воды в бойлере – на

дисплее отобразится символ “Au”.

Предупреждение: конечная температура

горячей воды в бойлере зависит от

При нажатии кнопку MODE / OK

установленное значение сохраняется и

происходит возврат в режим установки

температуры горячей воды – светодиод

перстает мигать.Предупреждение: этот параметр

может быть установлен только при

подсоединенном к котлу бойлере.

Настройка мощности котла в кВт

Нажатие кнопки MODE/OK в режиме отображения значения мгновенной мощности котла позволяет перейти в режим настройки мощности котла. Переход в данное состояние сигнализируется

миганием светодиода “kW” на панели управления котлом. С помощью кнопок (+) и (-) выберите желаемое значение мощности котла в кВт. Диапазон настройки мощности зависит от типа котла (максимальной теплопроизводительности котла). Следующее нажатие кнопки MODE/OK сохраняет выбранное значение и возвращает Вас в режим изображения актуального параметра мгновенной мощности котла – светодиод “kW” перестает мигать.Предупреждение: Изменять значения

следующих параметров можно только в случае подключения к котлу наружного датчика температуры.

При покупке любого отопительного оборудования пользователь получает инструкцию. В ней описаны все моменты, которые касаются не только установки агрегата, но и его эксплуатации. Котел Протерм Скат 9 кВт не исключение. Конечно, по каким-либо причина инструкция была утеряна, то начать обогрев дома не получится. Ведь электрический котел нужно правильно настроить. Существуют определенные правила монтажа и эксплуатации электрического агрегата. Их нужно соблюдать. В противном случае оборудование будет работать некорректно.

Преимущества и недостатки

Для одноконтурного котла подключают бойлер на горячую воду

Электрокотел Скат 12 кВт Protherm и остальные модификации этой марки имеют достоинства и недостатки. К достоинствам относят:

• большой выбор моделей по мощности;
• надежная система безопасности;
• КПД 99,5 %;
• качественная сборка элементов;
• современный дизайн;
• возможность присоединения дополнительного оборудования;
• надежность при эксплуатации.

Среди недостатков отметим следующее:

• нет моделей с бойлером для нагрева воды для бытового потребления;
• отсутствие термостата в комплекте;
• недопустимо использовать незамерзающие жидкости в качестве теплоносителя.

Недостатки не являются существенными, их можно не учитывать в соответствии с положительными качествами.
