Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков

Условные обозначения конструкций на чертежах

Строительные конструкции подразделяются на 4 вида:

  1. Железобетонные.
  2. Металлические.
  3. Деревянные.
  4. Каменные.

Чертежи железобетонных конструкций

Чертежи железобетонных конструкций выполняются по схеме:

  1. От торца стержня или от наружной поверхности крюка (лапки) и от продольной оси стержня указываются привязочные размеры. Характер взаимного соединения арматурных изделий на чертеже не указывается. При необходимости дают поясняющую надпись на линии-выноске или на поле чертежа, а при сложных соединениях используют выносные элементы к основному изображению.
  2. Сокращенные выноски позиции стержней приводят на схеме армирования. Указание диаметра стержня, номера позиции, класса стали и числа стержней приводятся на разрезах к схеме в полных выносках. Для стержней, не попадающих в разрез, полную выноску приводят на схеме армирования.
  3. В спецификации элементов конструкций или в ведомстве стержней указывают данные для одиночных стержней, для которых не выполняются чертежи.
  4. Скругление углов гнутых стержней и сечения профильного металла в графе «Эскиз или сечение» не приводят. В нее выносят все чертежи, входящие в состав данной конструкции, имеющие различные размеры и различную форму.
  5. Рабочую и распределительную арматуру вычерчивают в одну линию, толщина которой в зависимости от масштаба чертежа принимается 0,4 — 1,5 мм.
  6. Стержни арматуры нумеруются, номера ставятся на полках-выносках.
  7. Дополнительные сведения размещают под полкой-выноской: число стержней, диаметр стержня в миллиметрах и индекс, обозначающий класс арматурной стали. Кроме того, каждый стержень заносят в спецификационную таблицу.

Чертежи металлических конструкций

Чертежи металлоконструкций содержат в себе несколько видов:

  • главный;
  • сверху;
  • справа;
  • слева.

Каждый вид, кроме главного, имеет надпись по типу Вид А. Направление взгляда определяют с помощью стрелки. Стрелки обозначают буквой.

Принцип выполнения чертежей металлических конструкций:

  1. Число профилей обозначают перед знаком профиля цифрой. В выносной надписи не указывают число профилей в сечении.
  2. Конструкции из различных металлов дополнительно обозначают буквенными символами, соответствующими начальным буквам названий металлов. Сталь дополнительно не обозначают.
  3. Чертеж металлоконструкции может дополнительно содержать геометрическую схему. Ее отображают рядом с соответствующим видом сплошными основными линиями.
  4. Изображения проектных чертежей могут содержать информацию о размерах профиля материала и его условное обозначение. Эти данные располагают либо параллельно изображения изделия, ибо используют линии-выноски.
  5. Масштабы схем расположения металлоконструкций — 1:100, 1:200, 1:400, а рабочих чертежей — 1:10, 1:20, 1:50 и 1:100.

Чертежи деревянных конструкций

Принцип выполнения чертежей деревянных конструкций:

  1. Для деревянных конструкций выполняют чертежи отдельных деталей из дерева и металла и рабочие чертежи конструкций с узлами.
  2. Чертежи фрагментов и узлов выполняют в масштабе — 1:5, 1:10 и 1:20.
  3. На чертежах отображают форму и размеры врубок, расположение, размеры и число соединяющих элементов (шпонок, болтов, гвоздей, нагелей и т.п.) и других частей, входящих в соединение.

Чертежи каменных конструкций

Принцип построения чертежей каменных конструкций:

  1. Чертежи каменных конструкций выполняют по тем же правилам, как и все строительные чертежи. Толщину основной линии принимают не толще 0,8 мм.
  2. Масштаб выбирают с таким размером, чтобы была полная ясность изображения деталей и узлов.
  3. Схемы расположения элементов конструкций выполняют в масштабе 1:100, 1:200 в виде планов, фасадов и разрезов.
  4. На чертежах зданий, в разрезах, выполненных в масштабе 1:50 и мельче, каменную кладку в сечении можно показать заштрихованной тонкими двойными линиями, наклонными под углом 45 °, или обвести по контуру сплошной основной линией.

Как правильно составлять схему

Электросхему для начинающих следует рисовать на клетчатом листе, чтобы ровно вычерчивать все линии и символы. Чаще всего общий провод соединен с отрицательным полюсом источника постоянного тока. Линейные элементы рисуются слева направо. Не рекомендуется изображать более 3 параллельных проводников подряд, это затруднит чтение схемы.

Для составления ПС, МС и чертежей можно воспользоваться приложениями для компьютера. Одно из них — Microsoft Visio — входит в состав офисного пакета. В наборе функций этой программы доступно более 100 символов для деталей, проводников и механизмов. Поддерживается автоматическая привязка концов рисуемых элементов, что обеспечивает целостность диаграммы при редактировании.

Еще одно приложение для правильного составления схем — это отечественный sPlan. Программа распространяется бесплатно и имеет русифицированные интерфейс и справку. С помощью sPlan создают электросхемы, соответствующие ГОСТу. Кроме того, имеется встроенный графический редактор, позволяющий создать монтажную диаграмму.

Виды электрических схем

Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. Принципиальные схемы могут быть однолинейными и полными.
Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Схематичное изображение выключателей и переключателей.
В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.
Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Значки легко запоминаются.
Отсутствует обозначение в нормативах дифавтоматов и УЗО. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.
В — значок электричества, отображающий переменное напряжение.
Е — ИМ, на который дополнительно установлен ручной привод. Ноябрь г.
Урок 2 Условные графические обозначения элементов цепи

https://youtube.com/watch?v=QcBZnKLahkM

См. также: Как отремонтировать электро провод

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

В документе приведены представления для:

  • Электрооборудования, электротехнических устройств и электроприемников;
  • Линий проводок и токопроводов;
  • Шин и шинопроводов;
  • Коробок, шкафов, щитов и пультов;
  • Выключателей, переключателей;
  • Штепсельных розеток;
  • Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Первая таблица обозначений для линий проводок

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводок

Четвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Обозначение шин и шинопроводов

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.

УГО щитков и пультов управления

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Светильники и прожектора

Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

УГО светильников

Аппаратов контроля и управления

К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.

Условные обозначения аппаратов управления

Обозначения они имеют следующие.

Условные обозначения аппаратов управления продолжение

В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

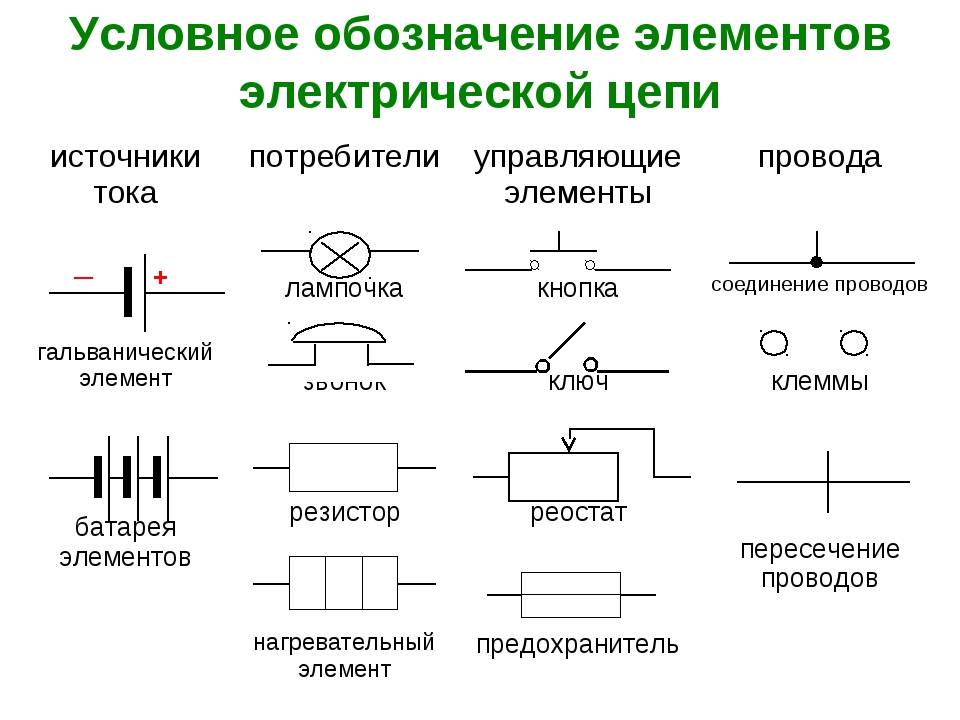

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

  • ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
  • ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
  • ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
  • ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
  • ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
  • ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

  • электрические схемы — Э;
  • гидравлические схемы — Г;
  • пневматические схемы — П;
  • газовые схемы — Х;
  • кинематические схемы — К;
  • вакуумные схемы — В;
  • оптические схемы — Л;
  • энергетические схемы — Р;
  • схемы деления — Е;
  • комбинированные схемы — С.

Вам это будет интересно  Пускатель звезда треугольникОптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

  • А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
  • В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
  • С — Графическое представление исполнительных механизмов;
  • D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
  • E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
  • F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

  • А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
  • B — переменное напряжение;
  • C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
  • D — Источник питания аккумуляторного или гальванического типа;
  • E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

  • А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
  • В — графические обозначения для воспринимающих частей тепловых элементов;
  • С — Катушка прибора с блокировкой механического типа;
  • D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
  • Е — УГО для переключателей и кнопок;
  • F — Обозначение рубильника.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

НаименованиеИзображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

НаименованиеИзображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

НаименованиеИзображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Изучаем простую схему

Ладно, ближе к делу. Давайте рассмотрим простую электрическую схему блока питания, которая раньше мелькала в любом советском бумажном издании:

Если вы не первый день держите паяльник в руках, то для вас с первого взгляда сразу все станет понятно. Но среди моих читателей есть и те, кто впервые сталкивается с подобными чертежами. Поэтому, эта статья в основном именно для них.

Ну что же, давайте ее анализировать.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Всякую разную схему можно представить в виде отдельного блока, на который мы что-то подаем и с которого мы что-то снимаем. Здесь у нас схема блока питания, на который мы подаем 220 Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение. То есть вы должны понимать, какую основную функцию выполняет ваша схема. Это можно прочесть в описании к ней.

Электрические схемы

Электрические схемы — это идеализи­рованные представления электрических устройств в виде символов. К таким схемам также относятся иллюстрации и упрощен­ные чертежи. С помощью схемы показыва­ются связи между отдельными различными устройствами и способ их подсоединения друг к другу. Электрические схемы могут дополняться таблицами, графиками или описаниями. Вид электрической схемы и ее использование обычно определяются в со­ответствии с конкретной целью (например, показ работы системы) (рис. «Классификация электрических схем» ).

Чтобы электрическая схема была «читае­мой», она должна удовлетворять следующим требованиям:

  • Она должна соответствовать требованиям стандартов, а какие-либо отклонения должны объясняться;
  • Пути прохождения тока должны рас­полагаться таким образом, чтобы поток проходящих сигналов или механическое действие имели место слева направо и сверху вниз.

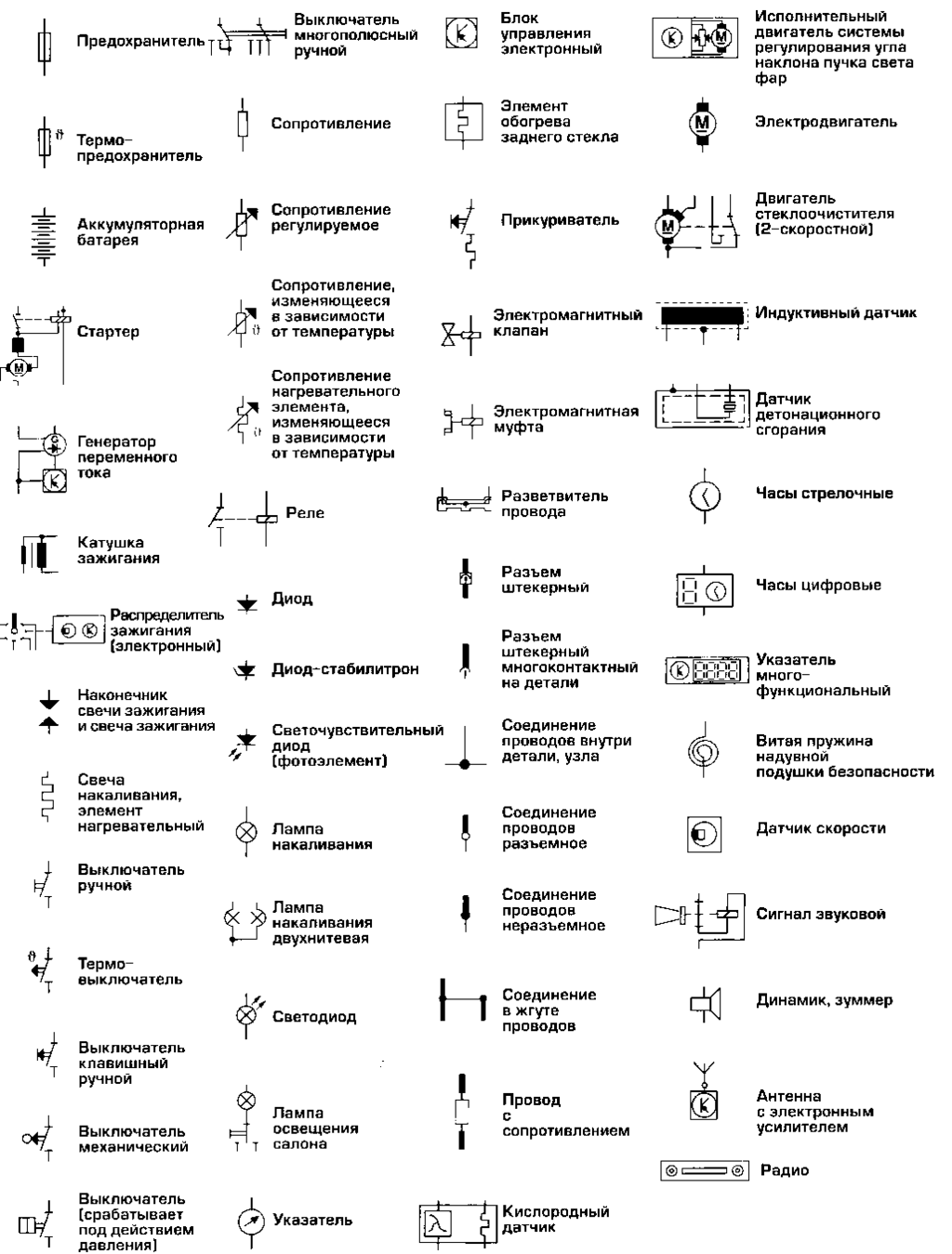

В автомобильной электрике блок-схемы без отдельных входов/выходов и внутренних схем позволяют оперативно понять принцип работы системы или устройства. Схематиче­ское отображение различными способами (расположение символов схем) является подробным представлением для определе­ния функции и выполнения ремонта. Схема контактов (с указанием мест расположения контактов устройств) используется службами послепродажного обслуживания при замене или модификации устройств.

В зависимости от способа отображения различают:

  • Отображение с одной или несколькими линиями и по расположению символов схемы;
  • Отображение в смонтированном, полусмонтированном виде, обособленное и топографическое отображения, которые могут сочетаться в одной и той же элек­трической схеме.

Виды электрических схем

Электросхема — это технический чертеж, составленный с помощью условных знаков, применяемых для условных деталей оборудования. Расшифровка дает представление о комплекте элементов в схеме и взаимодействия между ними. Для обозначения самой схемы, в отличие от других чертежей, применяют букву Э. Правила расшифровки приведены в ГОСТ 2.702 – 2011 и ГОСТ 2.708 – 81.

Разновидности электросхем:

  • Структурные. Их составляют в процессе проектирования, отображают главные составляющие системы (линии электропроводки, трансформаторы, распределительный узлы). Такая разновидность дает общее понятие о функционировании установки.
  • Функциональные. Содержат общие схемы, показывающие взаимосвязь между комплектующими объекта, раскрывающие сущность электроустановки. Стандарты в этих схемах действуют условно, применимы общие нормы оформления технологических документов.
  • Принципиальные. Показывают все магнитные, электрические и электромагнитные электросвязи между элементами, характеристики компонентов. Для этих схем есть много стандартов касательно оформления, условного обозначения на чертежах.
  • Монтажные. Чертежи содержат информацию о месте расположения элементов снаружи и внутри установки. С помощью графических изображений можно изготовить оборудование с учетом правильного их взаимодействия. Применяют общие требования к обозначениям.
  • Кабельные планы. Показывают нахождение и марку электропроводки, последовательность подключения выводов, концов, информацию о материале жил, проводов, оплетке, материале оболочки.
  • Топологические. Из схем узнают расположение узлов изображенного оборудования, ветвей, контуров, деталей, расположенных между модулями. Линии обозначают латинскими цифрами (I, II, III).
  • Мнемонические схемы составляют, чтобы показать реальное состояние коммутационных выключателей, автоматов, другой подобной аппаратуры. Такие схемы вывешивают в диспетчерских станциях, пунктах перед управляющим пультом. Делят на диспетчерские и операторские, различающиеся масштабом и сложностью показываемых объектов.

Разбираетесь в электрических схемах?

Нет
10.1%

Да
45.45%

Хочу научиться разбираться
44.44%

Проголосовало: 99

Типы электрических цепей

В электротехники по типу соединения элементов электрической цепи существуют следующие электрические цепи:

  • последовательная электрическая цепь;
  • параллельная электрическая цепь;
  • последовательно-параллельная электрическая цепь.

Последовательная электрическая цепь.

В последовательной электрической цепи (рисунок 2.) все элементы цепи последовательно друг с другом, то есть конец первого с началом второго, конец второго с началом первого и т.д.

Рисунок 2. Последовательная электрическая цепь.

При таком соединении элементов цепи ток имеет только один путь протекания от источника тока к нагрузке.При этом общий ток цепи Iобщ будет равен току через каждый элемент цепи:

Iобщ=I1=I2=I3

Падение напряжения вдоль всей цепи, то есть на участке А-Б (Uа-б), будет равно приложенному к этому участку напряжению E и равно сумме падений напряжений на всех участках цепи (резисторах):

E=Uа-б=U1+U2+U3

Параллельная электрическая цепь.

В параллельной электрической цепи (рисунок 3.) все элементы соединены таким образом, что их начало соединены в одну общую точку, а концы в другую.

Рисунок 3. Параллельная электрическая цепь.

В этом случае у тока имеется несколько путей протекания от источника к нагрузкам, а общий ток цепи Iобщ будет равен сумме токов параллельных ветвей:

Iобщ=I1+I2+I3

Падение напряжения на всех резисторах будет равно приложенному напряжению к участку с параллельным соединением резисторов:

E=U1=U2=U3

Последовательно-параллельная электрическая цепь.

Последовательно-параллельная электрическая цепь является комбинацией последовательной и параллельной цепи, то есть ее элементы включаются и последовательно и параллельно (рисунок 4).

Рисунок 4. Последовательно-параллельная электрическая цепь.

Основные стандарты и нормативные документы

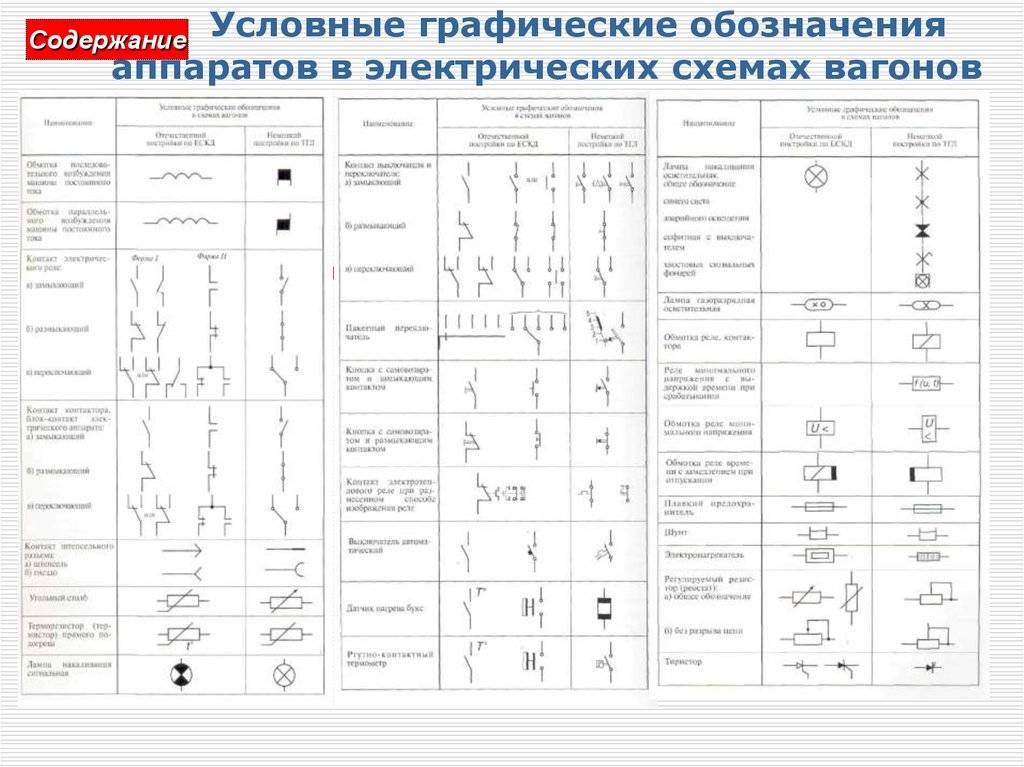

Большой объем нормативов вызывает затруднения даже у опытных специалистов. Для корректного изучения проектной документации следует ознакомиться с основными принципами создания схем и условно-графических обозначений (УГО). Уточнить отдельные детали можно с помощью сведений, приведенных в первоисточниках:

Номер ГОСТИнформация
2.701-2008;

2.702-2011

Виды схем, общие требования, определения
2.709-89УГОПроводов
2.755-87Контакторов, рубильников, других коммутационных устройств
2.721-74Изделий для вторичных цепей

Размеры элементов на схемах

Резистор обозначают прямоугольником 10х4 мм.

В следующих ГОСТ приведены нормативные требования к изображениям других компонентов:

  • 2.728-74 — предохранителей, реостатов;
  • 2.255-74 — выключателей;
  • 2.736-68 — пьезоэлементов, трансформаторов;
  • 2.743-91 — микросхем;
  • 2.756-73 — реле, катушек;
  • 2.732-68 — осветительных и сигнальных ламп накаливания;
  • 2.730-73 — стабилитронов, диодов.

Кроме размеров, установлены стандарты угла наклона косых линий в обозначениях транзисторов, иных полупроводниковых приборов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
