Электропроводка в деревянном доме: правила проектирования + пошаговый монтаж

Основной и вводный кабеля, автоматический выключатель

При выборе кабеля для скрытой проводки в деревянном доме нужно учесть, что он бывает двух типов — общий (идет по зданию) и вводной (до автомата). Рассмотрим особенности для каждого варианта.

Основная разводка

Общий кабель подбирается с учетом нагрузок в помещении. При выборе нужно знать максимальную мощность (ток) электрического оборудования.

Так, при использовании кабельной продукции с медными жилами для сечения 1,5 мм. кв. номинальный ток равен 19 А (для напряжения 220 В и 4,1 кВ). При сечении 2,5 кв. мм. медная проводка выдерживает 27 А (5,9 кВт).

В редких случаях может потребоваться монтаж провода на 4 «квадрата». В этом случае номинальный ток равен 38 А, а мощность 8,3 кВт. При выборе сечения учитывается паспортная мощностью каждого электроприбора.

Наиболее востребованный тип кабеля для скрытой проводки — NYM (его особенности описаны выше)

Преимущества состоят в плотности, удобстве монтажа и наличии добавочной изоляции, что важно для деревянных домов

Минус — боязнь сильных изгибов, что может привести к повреждению. При подведении к розеткам применяется кабельная продукция с тремя жилами, что защищает от поражения электрическим током. Заземление также необходимо при использовании мощных прожекторов на территории участка.

Ввод

При выборе вводного кабеля также учитывается мощность электроприемников. Эти параметры суммируются и определяется итоговый показатель, используемый при выборе сечения.

При замене скрытой проводки в деревянном доме нельзя забывать об обновлении вводного кабеля. Если сечения недостаточно, возрастает риск воспламенения дома.

При невозможности замены вводного кабеля своими руками нужно привлечь к работе специалистов. Как правило, работа выполняется при монтаже счетчика и его опломбировке.

Автоматический выключатель

Ошибка в выборе автоматических выключателей (АВ) также чревата последствиями. При покупке изделия нужно пройти два этапа:

  1. Определение суммы мощностей электрического оборудования и расчет параметра предельного тока. Для получения нужного показателя (I) суммарная мощность делится на напряжение и косинус «фи» (0,8). К вычисленной цифре применятся поправочный коэффициент, равный 1,1. После выполнения расчета на руках максимальный параметр срабатывания автоматического выключателя. Как правило, АВ с номинальным током 25А хватает для небольшого деревянного дома.
  2. Выбор вида автоматического выключателя. Здесь потребуется нижний порог тока КЗ. Для определения тока в 1-фазной цепи 220В необходимо 3260 умножить на сечение провода (кв. мм,), а полученное число разделить на длину кабельного изделия. Формула применяется для расчета наиболее длинного участка с минимальным сечением проводника.

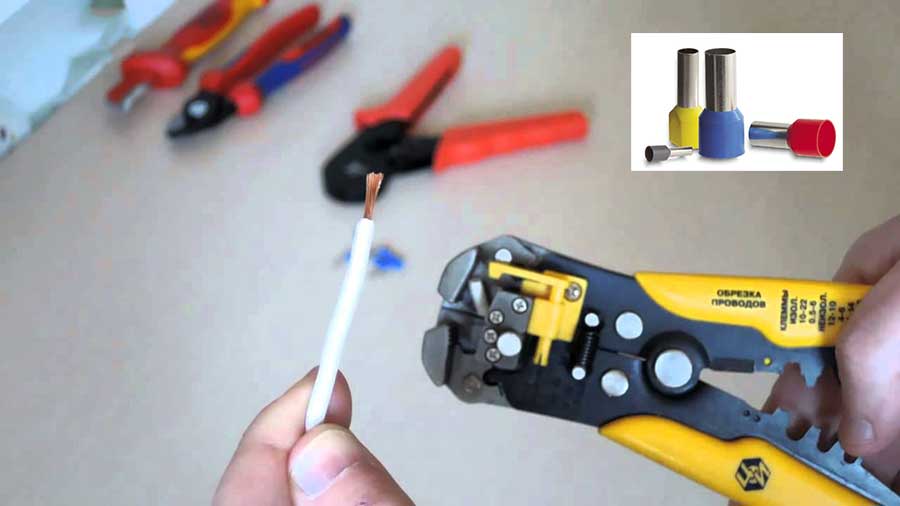

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Отношение тока КЗ и номинального I указывает на характеристику АВ. Оптимальное решение для скрытой проводки и деревянного дома — покупка автомата с характеристикой С.

Аппарат хорошо справляется с работой в цепях с разными электрическими потребителями.

Важный момент — число полюсов. Если в доме используется трехфазная разводка, применяется трехполюсный АВ, а для однофазной, соответственно, 1-полюсный выключатель.

Место монтажа вводного АВ — после счетчика электроэнергии. Все автоматы, в том числе питающие силовую и осветительную группы, устанавливаются в щитке на DIN-рейке (на автоматических выключателя предусмотрено специальное крепление). После установки АВ делается разводка по помещению.

При выборе вводного автомата нужно ориентироваться на максимальный ток, чтобы отсечка или тепловой элемент не срабатывали от рабочего I нагрузки.

Скрытая электропроводка в деревянном доме

Схема электропроводки со способом её монтажа – составная часть проекта дома. Если спроектирована скрытая прокладка внутренней системы электроснабжения, то возможность реализации такого решения начинают обеспечивать в процессе сборки сруба.

В брусьях или оцилиндрованных брёвнах, по которым должны пройти вертикальные участки проводки, перед укладкой на проектное место выполняются технологические проходы для кабелей — строго согласно схеме электроснабжения. Чтобы сформировать вертикальный канал в стене из уложенных друг на друга брёвен, выполненные в них отверстия после сборки конструкции должны быть строго соосны.

Горизонтальные проходы устраиваются после возведения стен:

  • для кабелей – вдоль и поперёк брёвен;
  • для монтажных и распределительных коробок – поперёк.

Горизонтальные поперечные и вертикальные каналы выполняются мощной дрелью с корончатым сверлом или сверлом Форстнера.

Продольные скрытые проходы – это, как правило, штробы по брусьям, устраиваемые с помощью ручного или электроинструмента (стамеска, фрезер). Наименее трудоёмкое выполнение такого штробления — «болгаркой» с дисковой фрезой по дереву.

Согласно нормам ПУЭ, при устройстве электропроводки скрытым способом все кабели должны проходить по стальным (медным) трубам или быть изолированными от деревянных оснований слоем цементного раствора или алебастра не менее 1 см. Монтажные и распределительные коробки также должны быть выполнены из стали или меди. Соединение участков стальных защитных каналов между собой и с коробками производится сваркой или резьбовым способом, медных трубок – пайкой и обжатием. Защитные каналы и короба обязательно заземляются.

В деревянном доме проводить кабели скрытой проводки в металлорукавах запрещено. Гофрированные металлические чехлы – это полоса толщиной 0,2 мм, свитая спирально. Защита из металла такой толщины не способна локализовать короткое замыкание, так как её стенки не выдерживают температуры дуги и мгновенно прогорают. Не способен к локализации дуги и металлорукав в полимерной оболочке.

Гофры из однородного полимера для размещения их в каналах для скрытой проводки также не пригодны – заполнить их цементным раствором с соблюдением толщины слоя в 1 см вокруг кабеля практически невозможно. Кроме того, полимерные гофры подвержены повреждениям грызунами.

Выбор стальных труб для каналов скрытой проводки производят с учётом толщины стенки, которая регламентируется СП 31-110-2003, и внутреннего диаметра.

Максимальное сечение жилы провода (мм²)Толщина стенки трубы (мм)
АлюминийМедь
до 4до 2,5не нормируется
62,5
1042,8
16: 256; 103,2
35; 50163,5
7025; 354,0

Один из способов размещения скрытой электропроводки – по балкам межэтажных перекрытий. Трубы, согласно схеме электропроводки, нарезаются на куски нужной длины, после чего на их концах нарезается резьба, и через каждый элемент протягивается «кондуктор» — для затяжки кабеля после установки канала по месту.

Фрагменты труб с помощью хомутов крепятся к балкам, соединяются с распределительными коробками и в проектных местах сгибаются вниз для подводки питания к люстрам. Параллельно выполняется затяжка в них линий электропроводки.

Распределительные коробки после окончания монтажа должны остаться доступными для обслуживания, поэтому на перекрытии между чердачным помещением и вторым этажом их располагают крышками вверх – для доступа на полу, а на балках между первым и вторым этажами – крышками вниз, с доступом со стороны потолка.

По окончании сборки системы электроснабжения выполняется её «прозвонка», протяжка резьбовых соединений труб, замер сопротивления заземления и покрытие каналов снаружи двумя слоями антикоррозийной краски. Затем сверху по балкам монтируется черновой настил.

При монтаже продольных горизонтальных линий скрытой проводки по стенам можно использовать стальной тонкостенный профиль для гипсокартона. Для этого в брёвнах или брусьях выполняют штробы необходимого сечения, в которые утапливают и крепят саморезами профиль. На дно профиля по всей длине кладут полосу из гипсокартона, точечно фиксируя её раствором алебастра. Поверх полосы также на гипс крепят кабель, после чего гипсом заполняется весь объём профиля. Выполненная штроба на всю глубину заделывается специальной шпаклёвкой, после высыхания которой канал окрашивают под основной фон.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

Прокладка проводов, установка розеток и светильников в деревянном доме

От щита, провода через автоматы распределяются по своим местам для питания потребителей. В чём особенность прокладки электрических проводов в деревянном доме?

Если мы говорим о скрытой проводке, то вам придётся все провода провести в металлической трубе. Скрытые подстаканники тоже должны быть негорючими и глухими. При выборе диаметра труб, руководствуйтесь заполнением диаметра трубы проводом или группой проводов, не более чем на 40 %.

При открытой прокладке электрических кабелей, требование не такие жёсткие. Провода прокладываются в пластиковых кабель каналах. В металлической трубе кабеля обязательно должны проходить деревянные стены и потолки насквозь. Под все места коммутации проводов – распаечные коробки, подстаканники, светильники и розетки, прокладывают несгораемые подкладки, толщиной не менее 10 мм, в нашем случае использовались асбестоцементные.

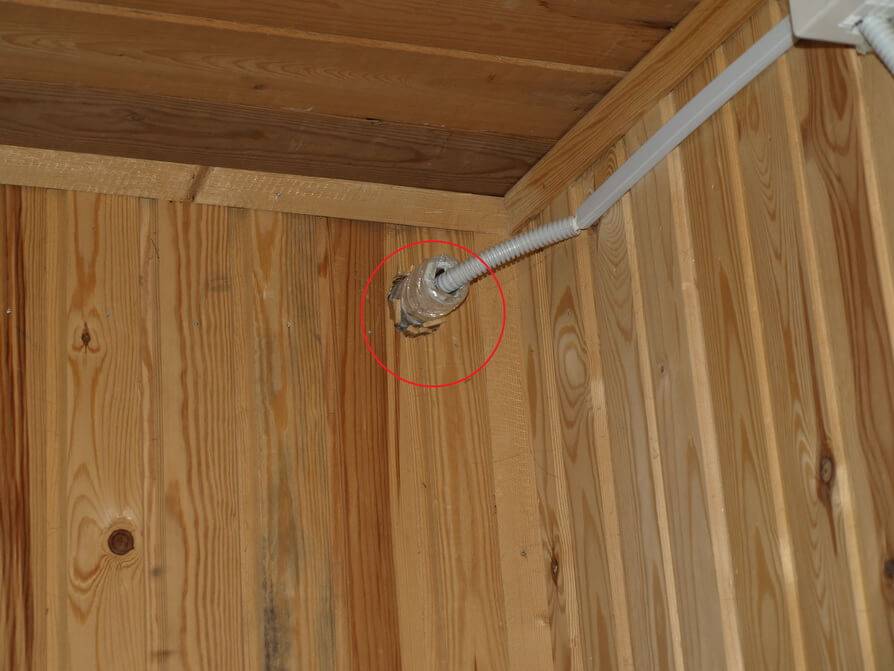

  1. Входящие через стенку в металлической, стальной трубе, провода из помещения где расположен щит в помещение, где расположена кухня и комната.
  2. Распаечная коробка.

В распаечных коробках провода одной или разных групп обрываются, чтобы запитать находящуюся в непосредственной близости электрическую точку, и продолжают свой путь. Соединения проводов в распаечной коробке обычно делают скрутками, но можно воспользоваться и клеммами. В любом случае, соединения должны быть тщательно обжаты (при скрутках), или затянуты (при соединениях с помощью клемм). Оптимальный вариант — спаять или опрессовать при помощи клещей места соединения проводов в распаечной коробке.

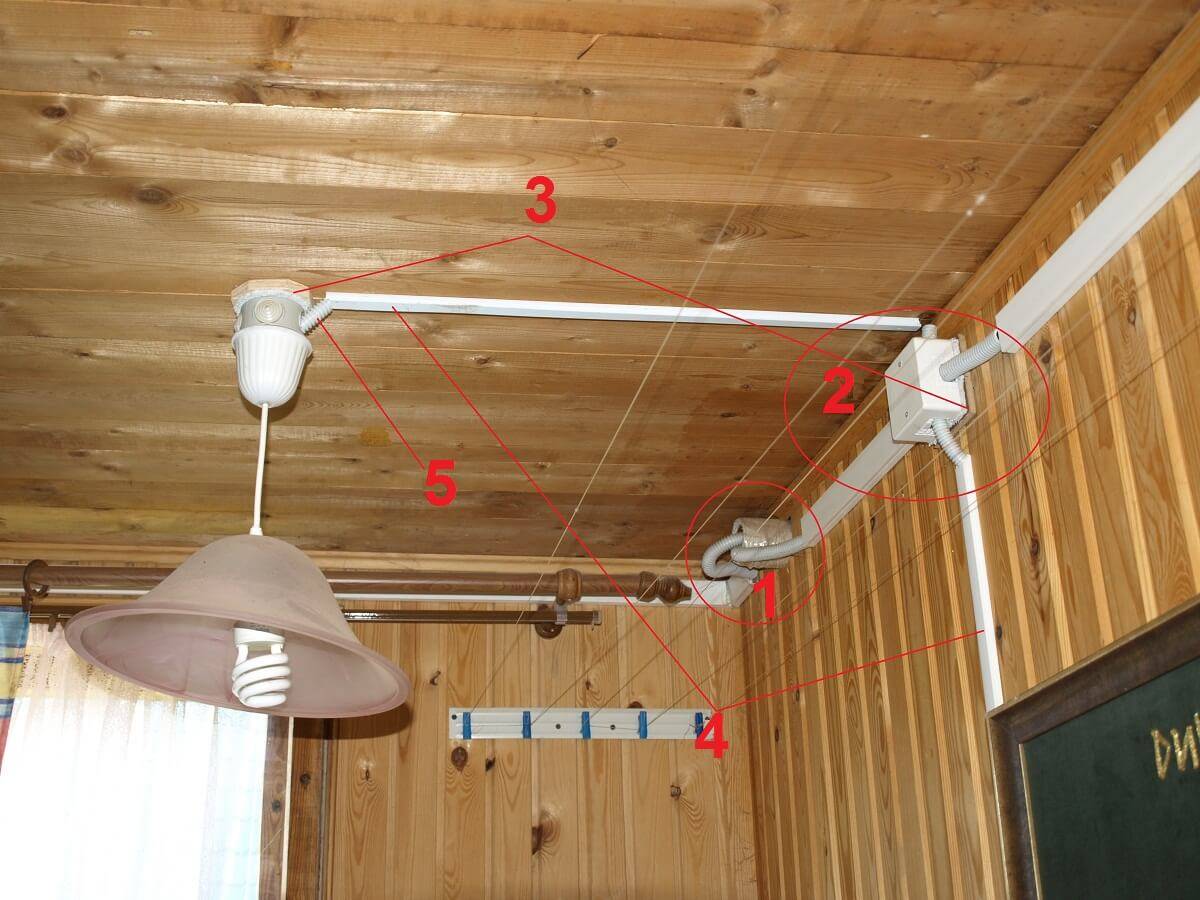

  1. Асбестоцементные подкладки под распаечной коробкой и светильником.
  2. Кабель-каналы.
  3. Пластиковая гофротруба – как криволинейное продолжение кабель-канала.

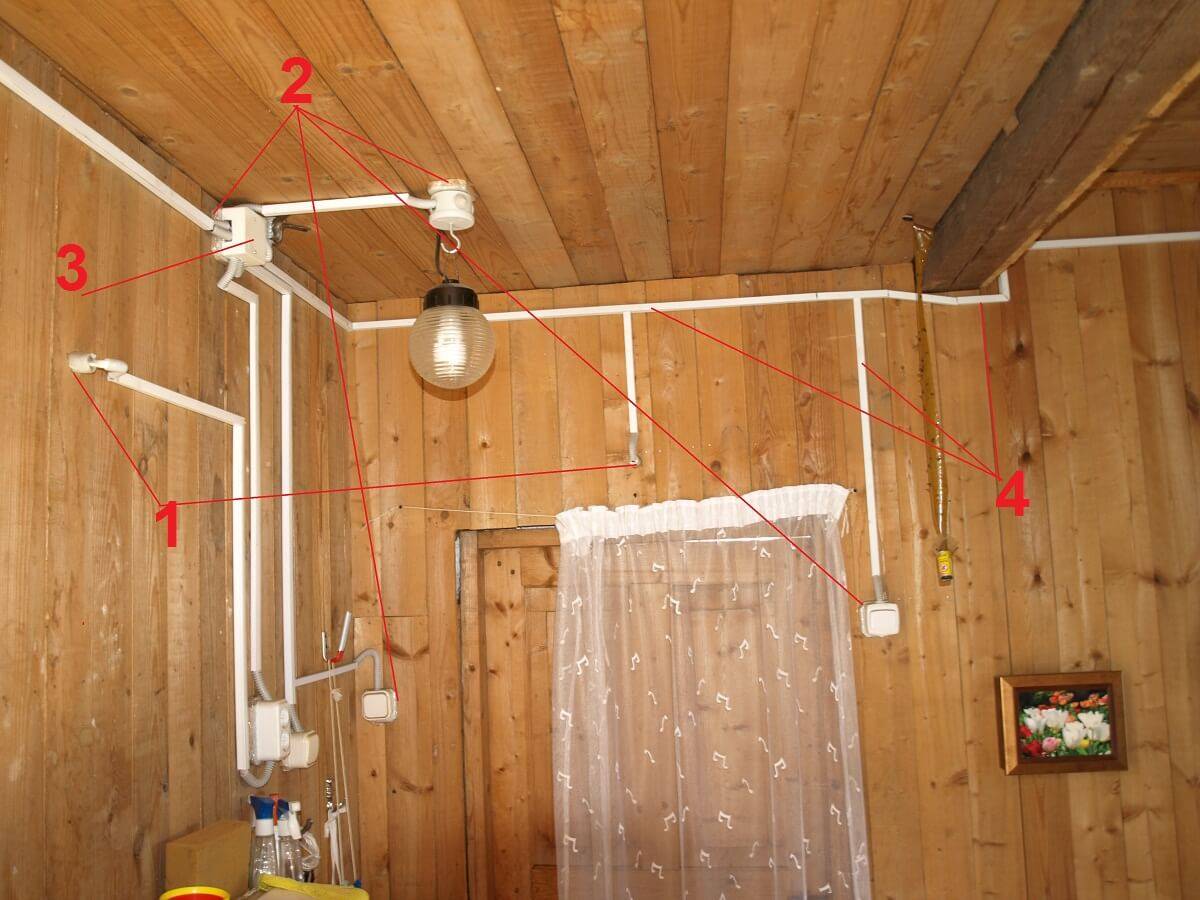

  1. Стальные трубы для сквозного прохождения проводов сквозь стены.
  2. Асбестоцементные подкладки.
  3. Кабель-каналы.

Металлическая труба в стене для прокладки провода в пластиковой гофротрубе.

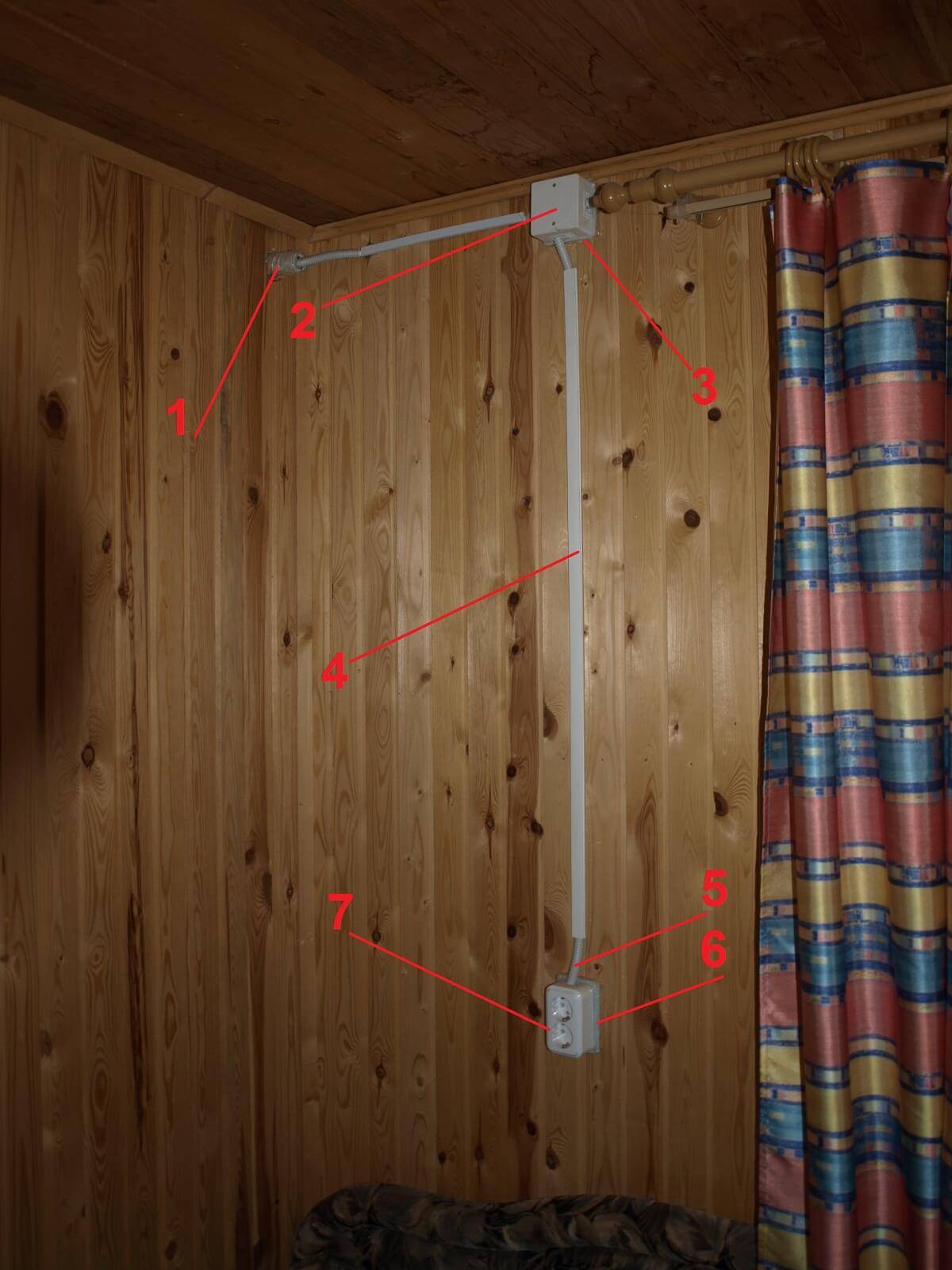

  1. Стальная труба.
  2. Распаечная коробка.
  3. Асбестоцементная подкладка.
  4. Кабель-канал.
  5. Гофротруба.
  6. Асбестоцементная подкладка.
  7. Двойная розетка.

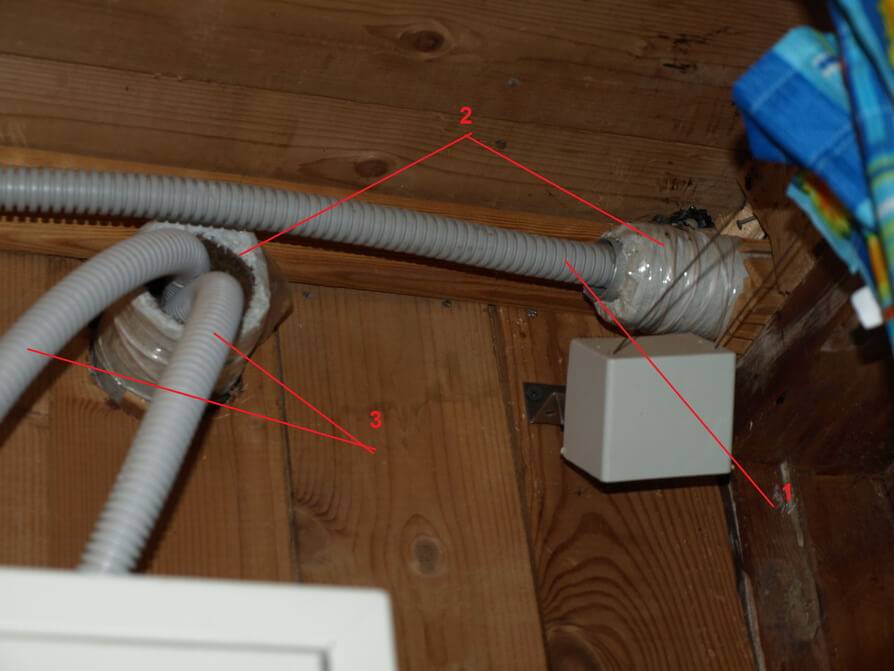

  1. Вводной кабель ВВГ 5 х 4 в гофротрубе и стальной трубе входит в дом для подключения в щите.
  2. Гофротруба.
  3. Гофротруба.

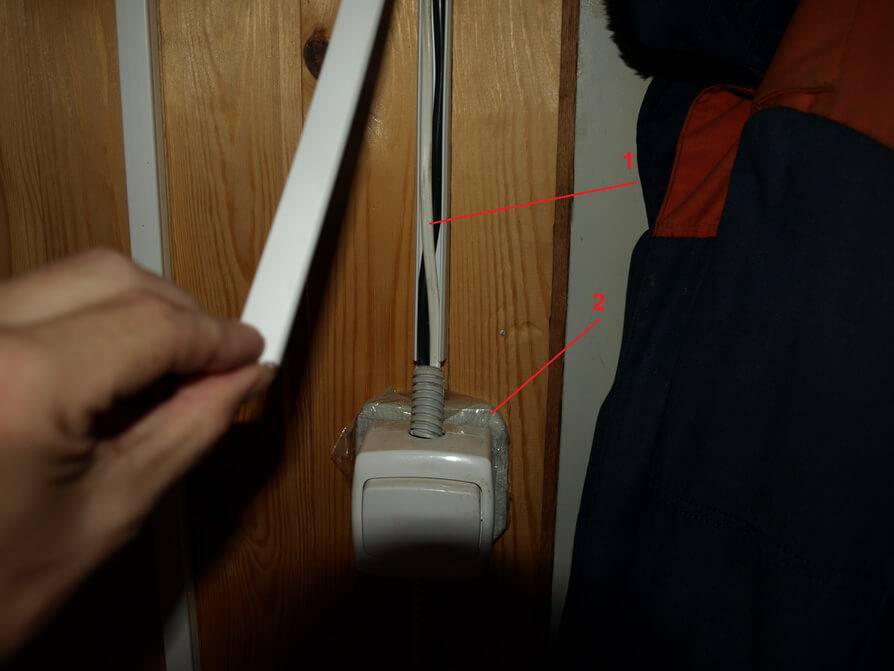

  1. Провода на выключатель освещения в кабель-канале.
  2. Асбестоцементная подкладка по накладным выключателем.

Монтаж проводки

Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:

  • Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
  • Высверливание отверстий под электроустановочные изделия и каналы для кабелей.
  • Сборка вводного щита с защитой и электросчетчиком.
  • Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
  • Подсоединение выключателей и розеток.
  • Проверка сопротивления изоляции.
  • Общая проверка системы на короткие замыкания.

Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:

Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.

Гильзы для прокладки электропроводки в разных помещениях

Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.

Клеммное соединение проводов в распределительной коробке

Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.

Проводку под подвесным потолком лучше спрятать в кабель-каналах

Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

Наружная проводка в каркасном доме

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Схема и рекомендации по сборке электрощита

Рассмотрим виды электрических щитов. Они делятся на металлические и пластиковые, наружные и встроенные, навесные и напольные. Металлические подходят для всех видов проводок в деревянном доме и соответствуют нормам и правилам монтажа, а пластиковые могут быть только наружными и навесными. У ВРУ большие габариты по сравнению со ЩУ и в больших домах с обширной электросетью они могут иметь вид шкафов, стоящих прямо на полу или на специальной подставке. При покупке в них обязательно установлены ряды DIN-реек, шины заземления и рабочего нуля на изоляторах, площадка для крепления электросчетчика (в моделях для учета электроэнергии).

Выбор номинала, количества полюсов автоматов и других приборов (вводной автомат, УЗО, дифавтомат, реле защиты от перенапряжения системы, реле освещения, электромагнитный контактор со встроенной релейной цепью или без) делается на основе проекта электроснабжения дома, где указано количество фаз (1 или 3) и суммарной токовой нагрузки (от неё зависит сечение шин заземления и рабочего нуля, габариты щита).

Сборка щитка начинается со вводного устройства (дифференцированного или полюсного автомата для 1 или 3 фаз) или счетчика (в щитах учёта электроэнергии, от которого запитывается ввод в дом), АВР или ручного (реверсивный рубильник и автомат) варианта подключения нескольких видов питания (основное питание и генератор), приборов защиты (реле перенапряжения системы, УЗО, разрядники). Дальше распределяется общая токовая нагрузка по группам потребителей при помощи полюсных автоматов с подходящими номинальными токами и время-токовыми характеристиками (B, C и в редких случаях D). Вот два примера схем (1 и 2) для сборки: стандартная однофазная и трехфазная с подключением генератора.

Схема 1. Стандартная однофазная

Схема 2. Трехфазная с подключением генератора.

УЗО будет правильно работать только при наличии сделанного по всем правилам контура заземления согласно ПУЭ 1.7. Все «силовые» приборы обязательно подключаются через дифавтомат, УЗО или «проводом заземления», идущим от приборов к «шине заземления» в щит.

Правила установки проводки в сооружении из древесины

Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться. Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.
Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
Непременно стоит проследить за оттенком провода.

Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.
