Устройство и принцип работы эжектора для насосной станции

Выбор: встроенный или внешний

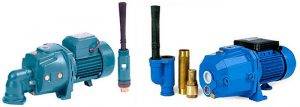

Применяемые в комплекте насосной станции водоснабжения эжекторы по типу установки могут быть встроенными в насос или внешними, при этом разница в их устройстве состоит в монтажных деталях.

Достоинствами встроенного типа эжектора являются компактность и защищенность установки от загрязнений, отсутствие дополнительных механических фильтров для очистки от взвешенных и нерастворимых включений. При этом насосы со встроенным эжектором отличаются более высокой электрической мощностью и повышенным шумом при работе, что следует учитывать при устройстве сети электроснабжения и компоновке участка.

Правила установки

Монтаж встроенного эжектора, как правило, не вызывает каких-либо затруднений. С одной стороны подключите поверхностный насос к трубе, подающей воду, а с другой – к водопроводу. Затем выполните процесс монтажа прочего оборудования, которое требуется для обеспечения работы системы.

Поверхностные насосы с внутренним эжектором, где он закрепляется отдельно, а также системы с внешним эжектором требуют дополнительного оборудования:

1. Рециркуляционная труба. Нужна для циркуляции воды от напорной линии водозаборной установки к соплу эжектора.
2. Специальный патрубок с обратным клапаном и грубым фильтром. Подсоединяется к всасывающему отверстию водозаборной станции.
3. Вентиль для настройки. Позволяет уменьшить или увеличить напор в системе водоснабжения.

Если был приобретен гидроаккумулятор, сначала поверхностный насос подключают к нему (с помощью штуцера), а затем – к реле давления.

Станция водоснабжения с эжектором

Эжектор по сути является устройством, что передает энергию от одной более подвижной среды к другой, которая менее подвижна. В сужающихся сечениях агрегата образуется особая зона давления более низкого, которая провоцирует, таким образом, подсос дополнительной среды. Таким образом, происходит возможность перемещения и удаления от точек всасывания, благодаря взаимодействию первоначальной среды.

Агрегаты, оснащенные эжектором внутреннего формата, предназначаются непосредственно для специализированной перекачки жидкостей из относительно неглубокого типа скважин, глубина которых не превышает восьми метров, а также различных резервуаров специализированно-накопительного предназначения, либо водоемов.

Непосредственно отличительной особенностью такого взаимодействия, является именно захватить жидкости, что располагается на более низком уровне от патрубка. Исходя из этого, будет востребована предварительная заливка агрегата водой. Колесо рабочее будет нагнетать жидкость, что будет перенаправлять ее в эжектор, в результате чего будет образована эжектирующая струя.

Она будет продвигаться по специализированной трубке и разгоняться. Естественно, давление будет уменьшаться. Благодаря такому воздействию и внутри камеры для всасывания оно будет уменьшаться.

Одной из разновидностей таких поверхностных агрегатов-установок является и насосная станция с эжектором. Отличаются они тем, что внешний элемент погружается в водоснабжающий источник. Как правило сфера применения таких устройств подобна их аналогам. Определенное различие заключается в различных глубинах использования и применения.

Принцип работы

Эжектор работает по достаточно простому принципу. Вода рециркулирует в нижней части трубопровода, при этом восполняется недостаток давления во всасывающем трубопроводе. Эжектор подталкивает воду на ту высоту, с которой ее может втягивать двигатель.

Вода, выходящая из сужающегося Т- образного патрубка, на большой скорости заливается в смеситель из всасывающей камеры. В диффузоре обычный поток воды смешивается с ускоренным и попадает в трубопровод.

Эжектор решает проблему низкого давления

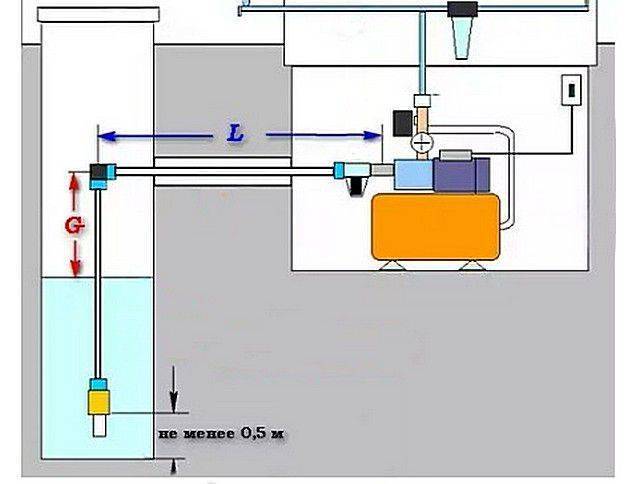

Устанавливается эжектор в часть трубопровода, находящуюся между скважиной и насосом. Часть потока воды, поднимающаяся вверх, возвращается назад в скважину, и на подходе к эжектору образует постоянную рециркуляцию. В трубопроводе возникает дополнительное разряжение, а на подъем жидкости тратится меньше энергии насоса.

Работа системы настраивается с помощью вентиля. Часть воды подается в дом, оставшаяся часть продолжает рециркулировать в эжекторе. Запуск насосной станции происходит быстрее, снижается потребление электроэнергии, при этом требуется установка оборудования меньшей мощности.

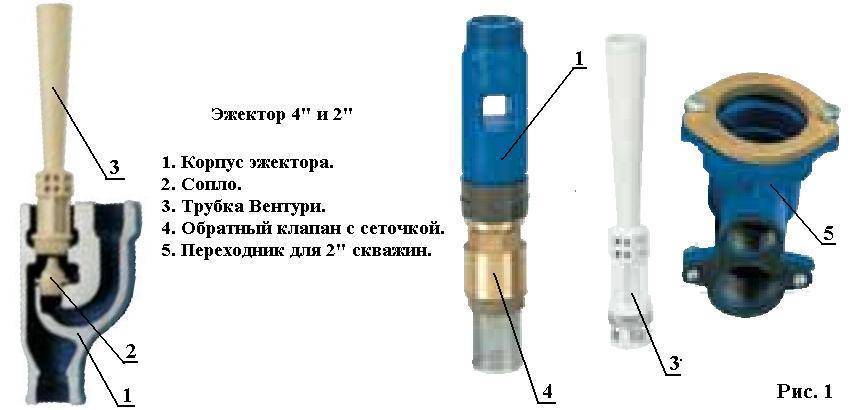

В комплектацию входят: диффузор, смеситель, всасывающая камера, сопло.

Эжекторная насосная станция

Насосная станция со встроенным эжектором – это комплекс оборудования, изначально рассчитанный для выполнения работы в определенных условиях. Главными параметрами, которые берутся в учет при выборе, являются мощность и производительность. Первая характеристика означает способность поддерживать давление в системе, а также возможность удержания водяного столба и передачу жидкости на расстояние по горизонтальному трубопроводу.

Вторая характеристика – производительность. Это количество жидкости, перекачиваемое за единицу времени. Данный параметр не может быть большим, чем дебит скважины. Если речь идет о покупке насосной станции со встроенным эжектором, то в технической документации указаны общие выходные характеристики. Это значит, что никаких дополнительных расчетов производить не придется.

Подключается оборудование согласно прилагаемой инструкции. Шланги прикрепляются при помощи хомутов, идущих в комплекте. Трубопровод предполагает резьбовое соединение. Главное – предусмотреть место для установки, чтобы дождь и мороз не мог вывести систему из строя. Для этого делается кессон или строится отдельное здание. Навес подойдет только для дачи, не предусмотренной для круглогодичного проживания.

В качестве дополнительного оборудования для насосной станции с эжектором устанавливается манометр, если это не предусмотрено производителем. Благодаря этому прибору можно контролировать давление в трубопроводе. Естественно, он устанавливается на выходе из станции. Если глубина скважины находится в пределах 15-40 метров, специалисты рекомендуют устанавливать поверхностный насос с выносным эжектором.

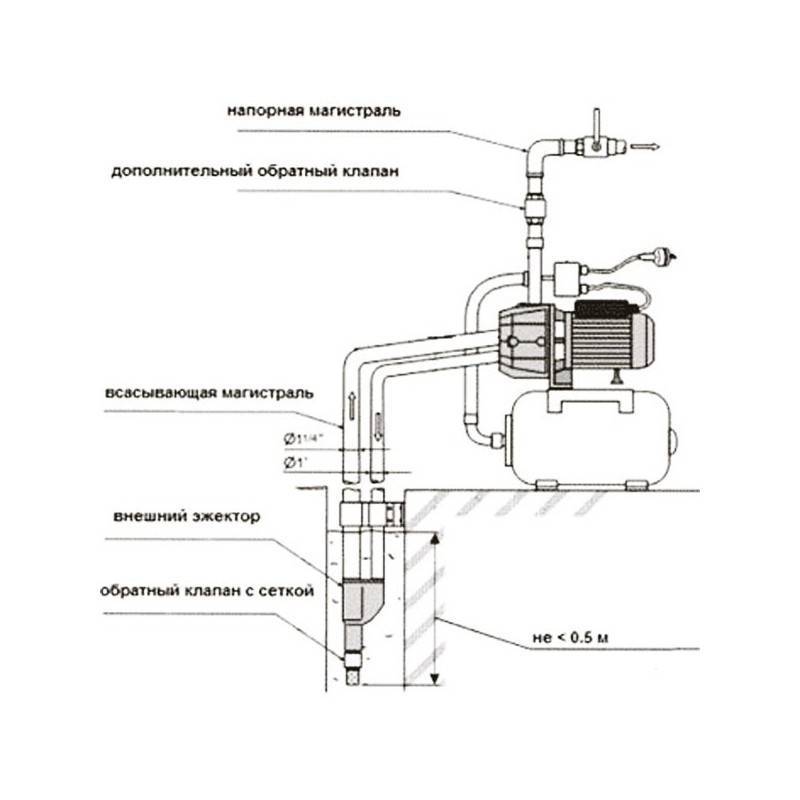

Схема подключения

Наилучшая схема подключения предусматривает соединение станции с эжектором только вертикальной трубой. В противном случае возможно завоздушивание, что приводит к снижению работоспособности системы. Если такой возможности нет, нужно позаботиться об отсечных вентилях для стравливания воздуха по необходимости.

Виды эжекторов по месту установки

Приобретая эжектор для оснащения насосной станции, имейте в виду, что такое устройство может быть встроенным и внешним. Устройство и принцип работы эжекторов двух этих типов практически ничем не отличаются, различия состоят лишь в месте их установки. Эжекторы встроенного типа могут помещаться во внутреннюю часть корпуса насоса, либо монтироваться в непосредственной близости от него. Эжекционный насос встроенного типа отличает ряд достоинств, к которым следует отнести:

• минимум места, необходимого для установки;
• хорошая защищенность эжектора от загрязнений;
• отсутствие необходимости в установке дополнительных фильтров, защищающих эжектор от нерастворимых включений, содержащихся в перекачиваемой жидкости.

Центробежный насос с встроенным эжектором

Между тем следует иметь в виду, что высокую эффективность эжекторы встроенного типа демонстрируют в том случае, если их используют для откачивания воды из источников небольшой глубины – до 10 метров. Еще одним значимым недостатком насосных станций с эжекторами встроенного типа является то, что они издают достаточно сильный шум при своей работе, поэтому располагать их рекомендуется в отдельном помещении или в кессоне водоносной скважины. Следует также иметь в виду, что устройство эжектора данного типа предполагает использование более мощного электродвигателя, приводящего в действие и саму насосную установку.

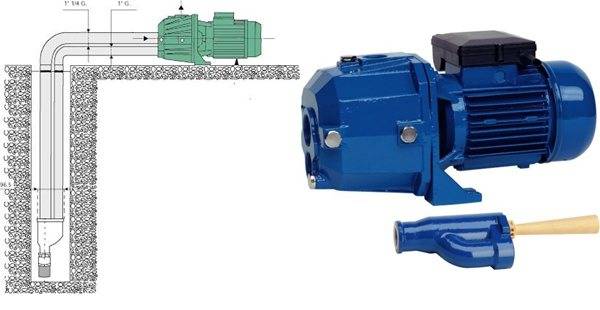

Выносной (или внешний) эжектор, как следует из его названия, устанавливается на определенном расстоянии от насоса, причем оно может быть довольно большим и доходить до пятидесяти метров. Эжекторы выносного типа, как правило, размещают непосредственно в скважине и подключают к системе посредством рециркуляционной трубы. Насосная станция с выносным эжектором также требует использования отдельного накопительного бака. Этот бак необходим для того, чтобы обеспечивать постоянное наличие воды для рециркуляции. Наличие такого бака, кроме того, позволяет снизить нагрузку, приходящуюся на насос с выносным эжектором, и уменьшить количество энергии, необходимой для его функционирования.

Насос с внешним эжектором

Использование эжекторов выносного типа, эффективность которых несколько ниже, чем у встраиваемых устройств, позволяет осуществлять откачивание жидкой среды из скважин значительной глубины. Кроме того, если сделать насосную станцию с внешним эжектором, то ее можно не размещать в непосредственной близости от скважины, а смонтировать на расстоянии от источника водозабора, которое может составлять от 20 до 40 метров

При этом важно, что расположение насосного оборудования на таком значительном расстоянии от скважины не отразится на эффективности его работы

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

• Amax – максимальный расход литров воды в минуту;
• К – коэффициент, который зависит от мощности двигателя насоса;
• Pmax – давление при выключении насоса, бар;
• Pmin – давление при включении насоса, бар;
• Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Самостоятельное изготовление эжектора

Стоимость эжектора достаточно высока, к тому же они не всегда есть в продаже. Не сложно изготовить эжектор для насосной станции своими руками.

Рассмотрим пошаговую инструкцию самостоятельного изготовления обычного эжектора, способного облегчить подъем воды из скважин глубиной до 10 м, и применяющегося для забора воды с большей глубины.

Сделать эжектор – не сложная задача!

Потребуются следующие материалы и инструменты:

1. Тройник пол дюйма с внутренней резьбой – основная деталь;
2. Штуцер пол дюйма с отводом на 12 мм или три четверти на 8-10 мм, его будем вставлять внутрь тройника. Служит в качестве проводника воды под большим давлением. Для удлинения штуцера можно использовать трубку из хлорвинила такого же диаметра, как штуцер;
3. Переходник 20х25 мм с необходимыми углами для дальнейшего крепления на трубу или три четверти с наружной резьбой с одного конца, на другом конце – с резьбой под металлопластиковую трубу диаметром 16 мм;
4. Фитинги;
5. Уголки 90 градусов для металлопластиковых труб:

• ¾ с наружной резьбой х ½ с внутренней резьбой;
• ¾ с наружной резьбой х 26 мм с внутренней резьбой под металлопластиковую трубу;
• ½ с наружной резьбой х 16 мм с внутренней резьбой под металлопластиковую трубу;

1. Болгарка, ключи сантехнические, разводной ключ, наждачка;
2. Муфта диаметром на три четверти (или клупп, лерка) для выправления резьбы на штуцере;
3. Тиски, но можно обойтись и без них.

При глубине скважины, превышающей 10 м потребуется установка эжектора более сложной конструкции, использующегося в насосах мощностью более 1кВт.

Схема элементов самодельного эжектора

Для изготовления такого эжектора потребуются следующие детали:

1. резьбовой сгон диаметром пол дюйма;
2. десятимиллиметровое сопло;
3. тройник Е40;
4. контргайки полдюйма и на три четверти;
5. обратный клапан с фильтром грубой очистки;
6. заглушки с отверстиями и резьбой под сгоны;
7. сгон пол дюйма и три четверти;
8. отвод на 90 градусов пол дюйма;
9. сопло или сжатая медная трубка с продольными отверстиями и запаянными швами.

В первую очередь необходимо сточить шестигранник штуцера до придания ему формы конуса. Внешний диаметр резьбы штуцера должен быть на 2-3 мм больше, чем нижнее основание получившегося конуса. По длине резьба должна составлять четыре витка. Лишнюю длину срезаем.

Затем нужно выровнять резьбу, которая нарушится при обтачивании детали. Нарезаем резьбу длиннее, чтобы она заходила на конус и можно было в дальнейшем ввинтить ее с любого края в муфту или тройник.

Внутрь тройника до упора ввинчиваем штуцер. Он должен входить на 2 мм вверх в отвод тройника с боку.

На внутренней резьбе тройника должно остаться четыре витка и более для крепления на них отвода. Если витков осталось меньше, стачиваем на штуцере резьбу до достижения нужных параметров. Если резьба получилась короткая, можно добавить до требуемого размера хлорвиниловой трубочкой. Штуцер не должен выступать из тройника более, чем на 3 мм.

Самостоятельное изготовление эжектора

Простейшее устройство вполне возможно изготовить самостоятельно. Для этого понадобится тройник нужного диаметра и штуцер, который должен располагаться внутри этого тройника. В том случае, если штуцер слишком длинный, его понадобится обрезать или обточить. Если же, наоборот, короткий, то надставить хлорвиниловой трубочкой нужной длины, совпадающей со штуцером по диаметру. Поскольку устройство нужно будет закрепить на насосе, понадобится еще и переходник с углами, образующими необходимый поворот с переходом на трубу.

Составляющие для самостоятельной сборки эжектора: 1- тройник; 2 — штуцер; 3 — хлорвиниловая трубка; 4 — переходник для металлопластиковой трубы; 5 — угол НхМП; 6 -угол НхВ; 7 — угол НхМП

Процесс изготовления эжектора проходит в несколько этапов:

• Подготовка штуцера. Шестигранный элемент детали нужно обточить, получив из него конус с основанием чуть меньше, чем диаметр наружной резьбы штуцера. Резьбовая часть укорачивается, оставить можно не более четырех ниток резьбы. Затем резьбонарезным инструментом выправляем подпорченную резьбу и продолжаем ее с заходом на конусную часть, таким образом, чтобы штуцер легко можно было вкрутить в тройник.
• Подгонка деталей эжектора. В тройник до упора узкой частью вкручиваем штуцер. При этом выходное отверстие не должно заходить за грань среднего отверстия тройника более чем на 1-2 мм. Кроме того внутренней резьбы тройника нужно оставить не меньше, чем 4 нитки. Если оказалось, что не хватает резьбы тройника, еще немного  стачиваем резьбу штуцера. Если же выходное отверстие штуцера коротко, надеваем на него хлорвиниловую трубку, если длинное – стачиваем.

Сборка устройства

. Проверяем соответствие деталей и окончательно вкручиваем штуцер, обязательно уплотняя резьбу любым подходящим герметиком. Далее собираем из подготовленных  элементов необходимый переходник для крепления на трубу.

Схема включения нашего самодельного эжектора в линию насосной станции

Эжектор – незаменимое устройство для увеличения напора воды и обеспечения защиты от нежелательного сухого хода подающей установки. Его можно приобрести в комплекте с насосной станцией, а можно собрать самостоятельно. В любом случае он будет долго и эффективно работать, обеспечивая бесперебойную подачу воды даже из глубокой скважины.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображений

Фото из

Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали

Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства

К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор

Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам

Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций

Для установки эжектора у насосного агрегата должно быть два входящих отверстия

Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство

На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

• всасывающая камера;
• смесительный узел;
• диффузор;
• зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

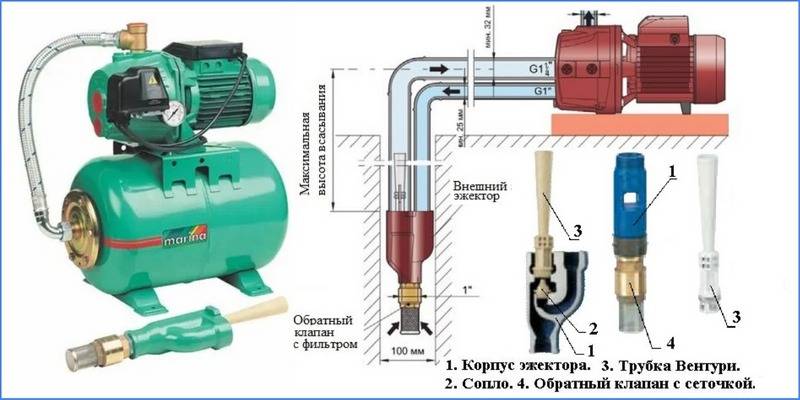

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Рекомендации по поддержанию и увеличению работоспособности устройства

Перед тем как установить эжекторный насос, необходимо произвести соответствующие расчеты. Его мощность должна соответствовать глубине скважины.

Давление в системе находится под постоянным контролем. Если станция не имеет встроенного манометра, его следует установить. Очень глубокие скважины рекомендуется оснащать мощным оборудованием, установленным максимально близко к точке водозабора. Как правило, такие насосы имеют встроенные эжекторы.

Если глубина колодца находится в пределах 15-40 м, желательно пользоваться выносным эжектором, погружаемым в воду.

Поверхностный насос и эжектор соединяются только вертикальным трубопроводом. В противном случае система будет регулярно завоздушиваться, что спровоцирует понижение ее работоспособности.

Если придерживаться всех правил по установке и использованию, насосное оборудование с эжектором качественно обеспечит подачу воды, удовлетворив все необходимые нужды как в самом доме, так и на территории участка.

Плюсы и минусы насосов с эжектором

Эжектор экономичен и может эффективно работать с относительно маломощным двигателем. Это механизм, позволяющий передать кинетическую энергию от быстрой среды медленной. В наиболее популярной разновидности таких насосов — с выносным эжектором — часть мощности тратится на рециркуляцию воды. На выходе в кране напор несколько меньше, в сравнении с тем, что создают другие типы насосов.

Минусы устройства:

1. Ширина выносного эжектора составляет порядка 100 мм. Сэкономить на диаметре скважины не получится.
2. Производительность насосов с эжектором ниже, чем у других самовсасывающих гидроустройств.
3. Стоимость выше, чем классических аппаратов для подъёма воды с глубины.

Особенности устройства

Устройство эжектора очень простое. Конструкция устройства состоит из таких частей, как:

• Диффузор;
• Узел для смещения;
• Камера, всасывающая воду;
• Сопло, зауженное книзу.

Работа устройства основана на законе Бернулли. При увеличении скорости движения определенного потока, вокруг него создается поле с низким уровнем давления. В связи с этим создается эффект разряжения. Жидкость, проходя через сопло, зауженное книзу согласно его конструкции, постепенно увеличивает скорость. После чего жидкость, попадая в смеситель, создает в нем низкое давление. Таким образом, давление жидкости, которая попадает в смеситель через всасывающую воду камеру, значительно повышается.

Стоит также отметить, что для правильной работы эжектора он должен быть установлен на насос так, чтобы некоторая часть жидкости, которая поднимается с помощью насоса, оставалась внутри устройства, а, точнее, сопла, создавая необходимое давление постоянно. Именно благодаря такому принципу работы удается поддерживать постоянный ускоренный поток. Использование подобного устройства позволяет значительно сэкономить электроэнергию.

Какие бывают насосные станции

Насосная станция представляет собой собранную в моноблок конструкцию, основной частью которой является центробежный электронасос, размещенный над баком гидроаккумулятора, ее обязательные элементы — реле давления и манометр, закрепленные на пятивходовом фитинге.

Принцип работы центробежного электронасоса состоит в подаче всасываемой жидкости в центр рабочего колеса с лопастями, которые при вращении благодаря центробежной силе выталкивают ее наружу через боковой выходной патрубок.

Стандартный центробежный насос имеет в центре гидравлического отсека входное отверстие и расположенное перпендикулярно его оси выходное в боковой части, но встречаются насосы с другой конструкцией.

Рис. 5 Встроенный эжектор — схема

Станции со встроенным эжектором

Насосные станции со встроенным эжектором имеют в своем составе центробежный электронасос, в гидравлической части которого размещен эжекторный узел. Принцип работы подобной системы довольно прост — всасываемая вода поступает на центробежное рабочее колесо, которое выбрасывает ее через боковой патрубок. Одновременно часть жидкости, которой вращение колеса придало кинетическую энергию, направляется по эжекторному каналу в форсунку и выталкивается из нее под давлением. Ускоренный за счет суженой части форсунки поток смешивается с транспортируемым, передавая ему свою энергию, и одновременно втягивая за счет пониженного давления на выходе. Таким образом, достигается существенное увеличение глубины погружения всасывающего патрубка, которая в некоторых моделях доходит до 50 метров.

Отличительной особенностью подобных насосов является входное отверстие, смещенное относительно центральной оси (в обычных центробежных электронасосах подобное расположение также не редкость), в составе насосных станций подобные агрегаты встречаются очень редко благодаря приведенным выше причинам (низкий КПД).

Рис. 6 Устройство электронасоса со встроенным эжектором

Станции с выносным эжектором

Насосная станция с выносным эжектором имеет существенное преимущество перед оборудованием со встроенным эжекторным узлом — она может работать в обычном режиме, поднимаем воду с глубины не более 9 метров, а при необходимости к ней всегда можно подключить приспособление для увеличения глубины всасывания.

Для этого в гидравлической части корпуса имеются два отверстия разных диаметров со стандартными размерами 1 1/2 и 1 дюйм, к большему подключают напорный трубопровод, а ко второму рециркуляционный, подающий воду на эжекторную форсунку. Сам эжекторный узел помещают в водозаборный источник вместе с трубопроводами. Так как без подачи жидкости в эжектор она не будет подниматься с большой глубины, перед началом работы всю систему заполняют водой.

По внешнему виду электронасосы с выносным эжектором отличаются от типовых моделей наличием двух расположенных рядом отверстий в гидравлическом отсеке корпуса. Насосная станция с внешним эжектором выпускается многими отечественными и зарубежными производителями, наибольшей известностью пользуется модель Marina от итальянской фирмы Speroni, также на рынке часто встречаются другие итальянцы: Aquatica, Quattro Elementi, отечественные Unipump.

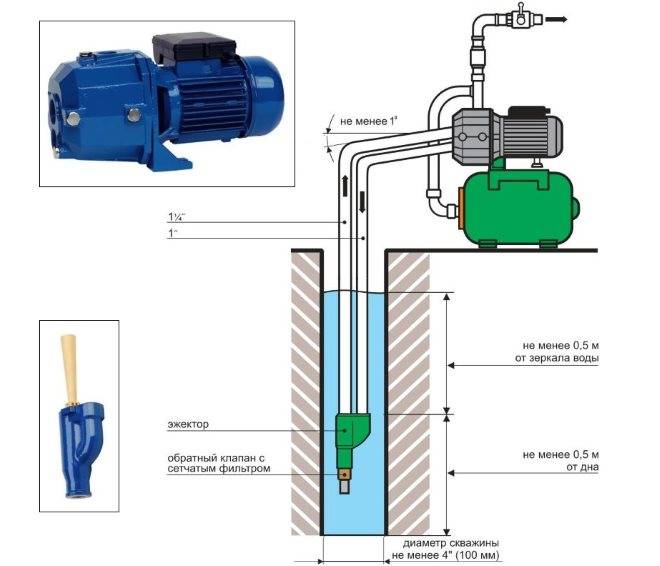

Рис. 7 Станция с выносным эжектором и его подключение

Подключение

В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

• Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
• К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

Что это такое

Эжектор — это довольно небольшое по габаритам, но весьма эффективное устройство, имеющее простую конструкцию, поэтому некоторые пользователи изготавливают его самостоятельно. Особенно это эффективно, когда в хозяйстве уже имеется насосная станция с мощным насосом различного типа. С эжектором оборудование позволяет без особых усилий откачивать чистую воду с глубины от 25 до 40 метров и более.

Используя такое дополнительное оборудование, каждый пользователь экономит денежные средства, которые были бы истрачены на покупку дорогостоящего оборудования. Если же у вас еще нет аналогичной станции, а только вырыт колодец, то приобретайте сразу изделие, оборудованное эжектором.
