Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Варианты исполнения деталей соединения

Соединение торцов труб стальных магистралей осуществляют двумя способами: разъемным и неразъемным. Первый предполагает задействование фитингов, второй – сварку деталей.

Материалом для изготовления соединительных элементов чаще всего выступают нержавеющая сталь или черный металл. Из цветных металлов: латунь или медь.

Соединительные элементы могут быть просто стальными либо же покрыты хромированным составом. Хромированные изделия более предпочтительны в том плане, что имеют более высокие антикоррозионные свойства.

Использование фитингов дает возможность не только соединять отрезки трубопровода в единую систему, но и состыковывать элементы разного диаметра

Хоть специалисты и не советуют задействовать фитинги из материалов, отличных от тех, что использованы при изготовлении труб, но это все же допускается. Так, латунные фитинги отлично подходят для состыковки медных труб. Медными можно смело соединять трубы, выполненные из любых типов материала. Надежность соединения от этого не пострадает.

Главное – избегать комбинации состыковки медных элементов с отводами из нелегированной оцинкованной стали. При взаимодействии этих двух металлов моментально запускаются коррозийные процессы, пагубно сказывающиеся на долговечности изделий.

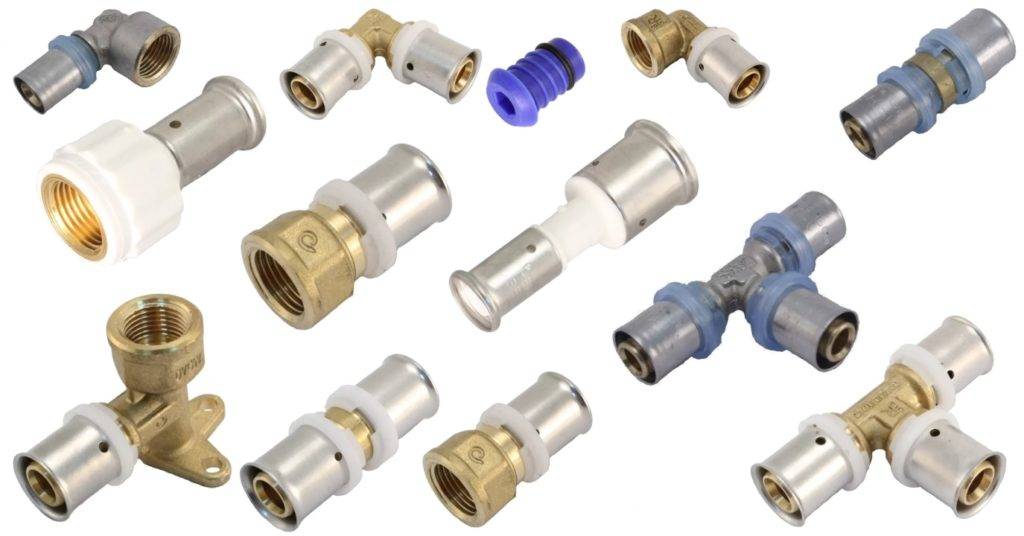

1. Муфты – элементы, устанавливаемые на прямых участках для состыковки труб равного диаметра.
2. Тройники – конструкции с тремя выходами, которые меняют направление трубопровода и создают ответвление от основной ветки в одну сторону.
3. Крестовины – конструкции с четырьмя выходами делят поток на несколько «лучей», обеспечивая ответвление от основной магистрали в перпендикулярных направлениях.
4. Переходники – предназначены для состыковки элементов, имеющих разный диаметр.
5. Штуцеры – задействуют при необходимости состыковки жесткого патрубка с гибким шлангом.
6. Заглушки – задействуют при необходимости герметичной заделки концов труб.

Для изменения направления трубопровода в пределах 45-90° как вертикальной, так и в горизонтальной плоскости устанавливают угольники.

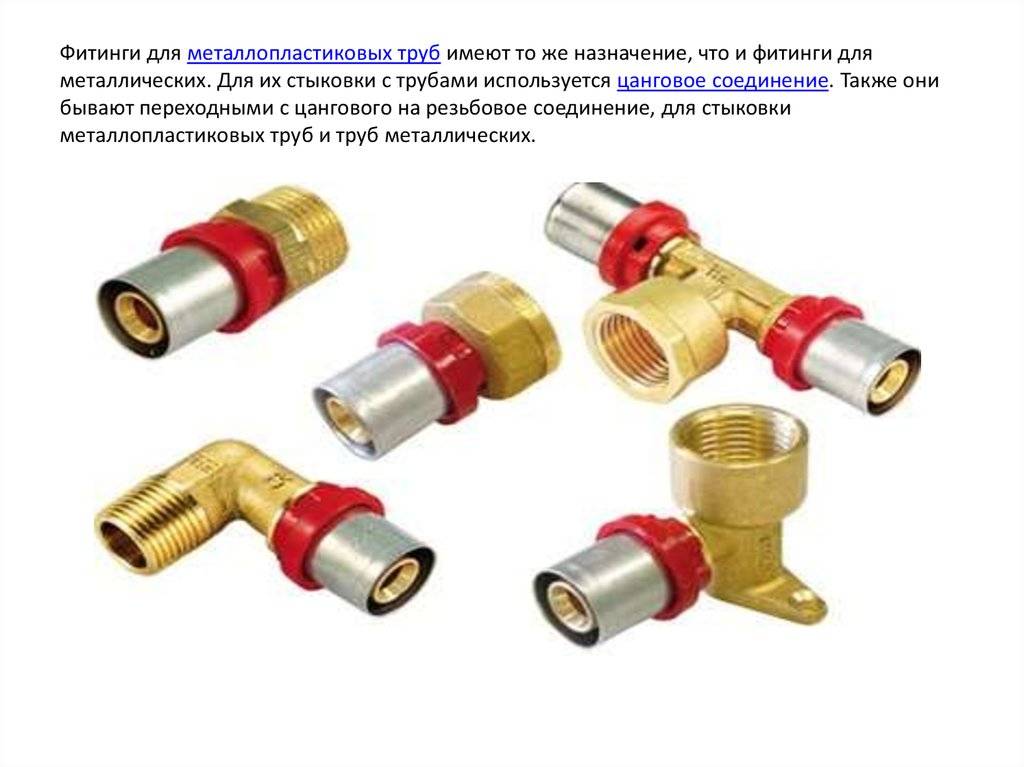

Для соединения концов труб идентичного диаметра устанавливают прямые фитинги, а для состыковки разнокалиберных элементов – переходные (например, 1″/3/4″)

Диапазон размеров условного прохода выпускаемых производителями фитингов довольно широк и варьируется в пределах от 8 до 125 мм.

Специфика применения трубной арматуры:

• изделия D 16-63 мм используют там, где давление не достигает 16 атмосфер;
• фитинги D 75-125 мм задействуют для трубопроводов, где давление в 10 атмосфер.

Все размеры трубных изделий из металла соответствуют действующему ГОСТу 8996-75. Согласно этому нормативному документу, по индивидуальному заказу допускается также производство муфт, имеющих внутренний диаметр в 150 мм.

Если размер труб указан в дюймах, то это указывает на значение внешнего диаметра. Если в других единицах измерения – миллиметрах, то это показатель внутреннего сечения изделия.

Важный момент! Независимо от конструктивного исполнения, приобретая фитинги, следует обращать внимание на то, чтобы как наружная, так и внутренняя поверхность не имели каких-либо раковин и инородных включений. Торцевые плоскости соединительных элементов должны быть строго под прямым углом относительно осей проходов

Особенности монтажа и выбора фитингов

Металлопластиковые трубы из сшитого полиэтилена изначально не предназначены для сварки и склеивания. Сварные швы на них через пару месяцев все равно потрескаются и разойдутся. А клей не используется из-за стойкости этого пластика к растворителям и его низкой адгезии. Остается для монтажа применять только специализированные фитинги.

Все резы металлопластиковой трубы должны производиться исключительно под углом 90 градусов, даже незначительные отклонения могут пагубно сказаться на качестве соединения

Выбирая пресс-фитинг, основное внимание следует обратить на кольцо обжима. Оно должно быть выполнено из прочного металла

И никаких швов на этой металлической поверхности, только литая бесшовная штамповка. Любой шов – точка для разрушения.

Лучше сразу снизить либо полностью исключить вероятность порыва трубопровода с затоплением дома. За дешевизной здесь гоняться не стоит точно.

Типоразмеры пресс-фитинга указываются в маркировке как на кольце, так и на его корпусе. Аналогичная информация содержится и на трубе. Все должно совпадать.

Еще раз – не стоит приобретать фитинги и трубы из металлопластика разных производителей. В большинстве случаев такой разнобой приводит к проблемам и на стадии монтажа, и потом при эксплуатации.

Трубу после обжима фитинга нельзя сгибать рядом с последним. Это может привести к лишнему напряжению в соединении. Недопустимо также прикладывать к пресс-фитингу какое-либо боковое усилие. Сам он поврежден не будет, а вот пластик рядом может и разрушиться.

Дополнительная информация о монтаже и опрессовке металлопластиковых труб приведена в статьях:

1. Монтаж металлопластиковых труб своими руками: технология соединения + примеры разводки
2. Опрессовка металлопластиковых труб: инструкция и советы по выполнению работ

Устройство металлопластиковых труб

Комбинированные трубы, изготовленные из металла и полимеров, состоят из пяти слоев. Внешний и внутренний слои изготовлены из «сшитого» полиэтилена, между ними располагается алюминиевая оболочка. Слои полиэтилена и алюминий скрепляются связующими клеевыми прослойками.

Такая конструкция обеспечивает металлопластиковым трубам ряд преимуществ:

• полимерные слои имеют высокую коррозионную устойчивость, предоставляя алюминию защиту от влаги и воздействия агрессивных сред;
• алюминиевая прослойка обеспечивает легкий монтаж металлопластиковых труб своими руками, благодаря способности сохранять форму, которая была придана трубе.

Диаметры металлопластиковых труб варьируются в пределах 16-32 мм. Монтаж отдельных видов таких труб может осуществляться только с использованием фитингов одноименного производителя, а некоторые в этом плане универсальны и допускают использование любых фитингов.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

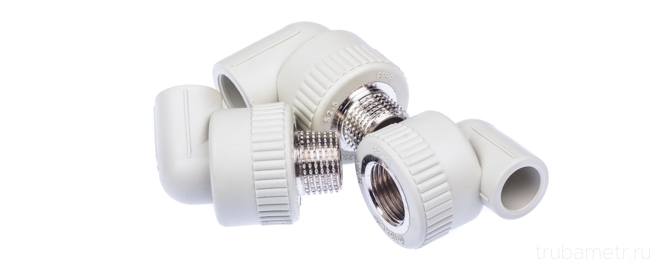

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые компенсаторы изготавливаются в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Какие фитинги используют для полихлорвиниловых конструкций?

Чаще всего для системы снабжения воды используют пластиковые трубы, укрепленные стекловолокном. Конечно, для того, чтобы соединить их между собой, применяют фитинги.

Цены на пластиковые трубы

Пластиковые трубы

В большинстве случаев используют элементы диаметром от 20 до 40 миллиметров, ведь элементы большего сечения в основном подходят только для промышленных систем. Для монтажа труб в среднестатистической квартире, часто используют фитинги сечением 20 миллиметров.

Назначение фитингов для пластмассовых труб:

1. Муфта. Как мы уже говорили, это наиболее примитивное соединение, которое имеет вид бочонка. Во внутреннее пространство такого элемента вставляются трубы с двух сторон.
2. Переходник. Этот элемент имеет сходства с муфтой, только разница в том, что с каждой его стороны имеется разный диаметр, поэтому получится соединить конструкции с разным сечением. Часто их используют при монтаже системы отопления.
3. Уголки. Соединяются с трубой методом нагрева. Получается, что одну деталь вставляют в другую. Используют эти элементы в случае необходимости соединении труб под наклоном.
4. Элементы с тремя выходами. Их используют, когда приходится делать разводку водопровода в разные стороны.
5. Коллекторы. Требуются, для того чтобы выполнить разводку воды, поэтому на их концах находятся краны отсечки.
6. Американка. Это тоже муфта, только в этом случае она имеет измененный вид. На одной ее части находится резьба, а на другой конец трубы для соединения пайкой.
7. Обводы. Устанавливаются в тех местах, где пересекается трубопровод.

Несмотря на то, что некоторые соединения предназначаются для труб из разных материалов, все равно при монтаже рекомендуется использовать элементы из одного материала. Так, если вы выбрали полипропиленовые трубы с укреплением из стекловолокна, то фитинги должны быть соответствующие.

В зависимости от расположения и способа применения, пластмассовые соединения бывают следующих видов:

• ровные;
• у-образные;
• т-образные.

Кроме того, в этом случае тоже используют как обжимные, так и сварные элементы.

Из преимуществ обжимных пластиковых фитингов следует отметить:

• удобство монтажа;
• используются готовые элементы, поэтому не потребуется применение специальных приспособлений;
• не придется приобретать сварочный аппарат;
• такие соединения имеют лучшую устойчивость к высоким температурам и прочим воздействиям.

Сварные фитинги соединяют с помощью сварочного аппарата встык. Тем не менее, использовать их получится только в случае монтажа водопровода.

Сварка полипропиленовых труб и фитингов: пошаговая инструкция

Шаг 1: первым делом потребуется накрутить насадку нужного диаметра на аппарат. Здесь следует использовать шестигранный ключ из комплекта.

Следует раскрутить элементы, а затем закрутить с двух сторон на сварочном аппарате. Причем сделать это придется до того, как он нагреется

Шаг 2: далее предстоит включить аппарат, при этом обратить внимание на регулятор температуры. В среднем, требуется 250-260 градусов для надежного соединения частей

Шаг 3: теперь с обеих сторон следует поместить в насадку трубу и фитинг.

После соединения важно тщательно осмотреть трубу и фитинг, чтобы исключить дефекты. Кроме того, понадобится оставить конструкцию примерно на 30 минут, а потом продолжать монтаж

Отличительные особенности материалов

Достоинства изделий из металлопластика:

• продолжительный срок использования;
• повышенная пропускная способность в сравнении с металлическим водопроводом аналогичного диаметра;
• не требует специальных приспособлений для создания нужного угла изгиба;
• быстрый и простой монтаж конструкции;
• низкий коэффициент теплопроводности;
• хорошая звукоизоляция;
• не ржавеют;
• устойчивы к образованию внутренних отложений;
• сборка системы производится с минимумом отходов;
• совместимость с другими материалами;
• антистатичность;
• высокая устойчивость к замерзанию;
• качество транспортируемой жидкости не меняется;
• правильно установленный водопровод (с доступом к основным узлам) элементарен в ремонте.

Недостатки:

• при многочисленных изгибах одной точки возможны повреждения внутреннего металлического слоя;
• при резких перепадах температурного режима могут образоваться протечки в местах соединения, требующие подтяжки или полной замены фитингов;
• прямые солнечные лучи губительны для изделий с полимерным покрытием.

Малый диаметр изделия вызовет турбулизацию потока воды, а пропускная способность уменьшится в несколько раз. Учитывайте этот факт при выборе материала.

Технические показатели

• диаметр изделия 16-63 мм;
• толщина наружного полимерного покрытия 2 – 3 мм;
• толщина алюминиевого слоя 0,19 – 0,3 мм;
• вес трубы с диаметром 16 мм составляет 105 г, а с самым большим диаметром – 1224 г (указан вес погонного метра);
• +95°С – оптимальная рабочая температура;
• выдерживают кратковременную нагрузку до +110°С;
• замерзают при низкой температуре;
• минимальный радиус изгиба 80 – 125 мм при ручном способе.

Конструкция металлопластиковых труб

Состав труб из металлопластика

В качестве основы металлопластиковой трубы выступает внутренний слой полиэтилена, который придает трубе прочность и выполняет несущую функцию.

К нему посредством клеевого состава прикрепляется слой алюминиевой фольги, препятствующий диффузии кислорода и стабилизирующий трубу.

Края фольги свариваются между собой лазером встык. Стабилизирует металлопластиковые трубы температура их линейного расширения, которая становится сопоставима с температурой расширения металлических труб. Одновременно декорирующую и защитную функцию несет в себе наружный полиэтиленовый слой белого цвета.

Общая конструкция труб выглядит следующим образом:

• полиэтиленовый слой;
• слой клея;
• алюминиевый слой;
• еще один слой клея;
• наружный слой полиэтилена.

Благодаря именно этой уникальной конструкции срок службы металлопластиковых труб является весьма длительным.

При всем этом, каждый конструктивный слой металлопластиковой трубы несет свою отдельную функцию. Так, сшитый полиэтилен, составляющий внутренний слой, обеспечивает внутренней поверхности необходимую гладкость, защищая ее от зарастания накипью и наслоений прочего типа.

Оба полимерных слоя оберегают сердечник из алюминия от формирования гальванических пар со стальными и латунными элементами трубопровода, уменьшают теплопроводность труб и интенсивность образования на них конденсата.

Конструкция металлопластиковой трубы

Формы выпуска металлопластиковых труб

Наружные диаметры металлопластиковых труб, производимые современными изготовителями, колеблются от 16 до 63 мм. Наиболее распространенными являются диаметры в 16, 20, 26 мм, иногда при формировании обширной разводки больших домов используют также диаметры в 32 и 40 мм.

Для разводки водопровода в обычной квартире вполне подойдет металлопластиковая труба – диаметр которой 16 или 20 мм. К примеру, основная разводка труб может быть сформирована из изделий 20 мм диаметра, тогда как из труб 16 мм можно провести отводы к ванне, смесителям и прочим бытовым приборам.

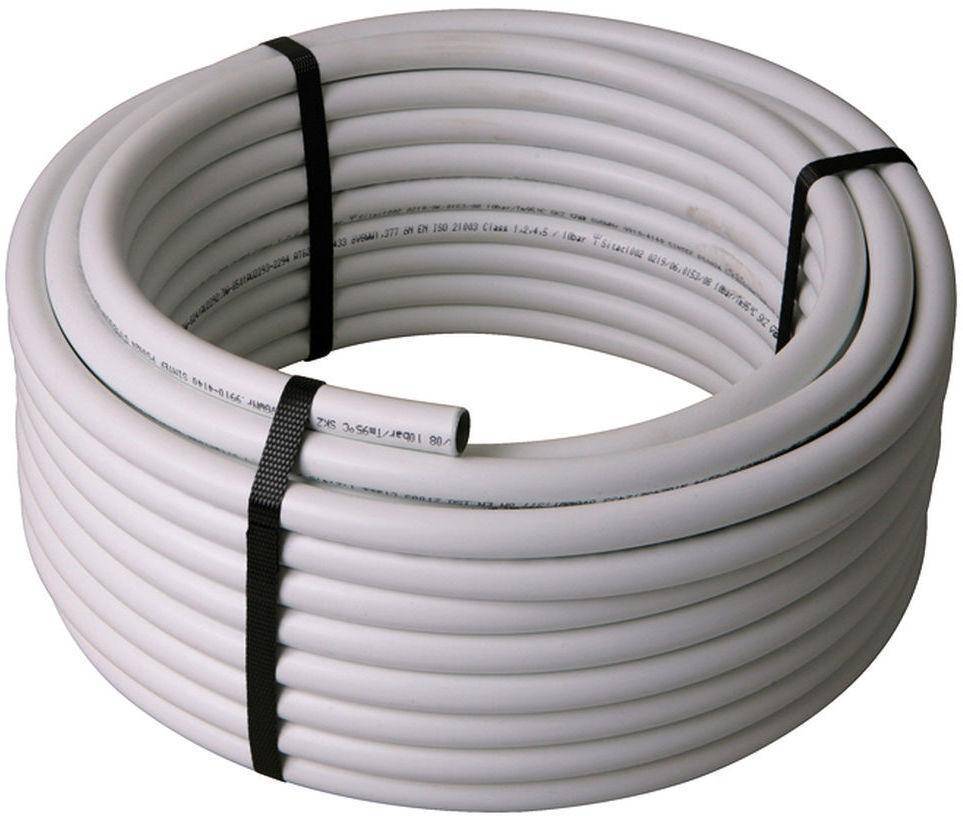

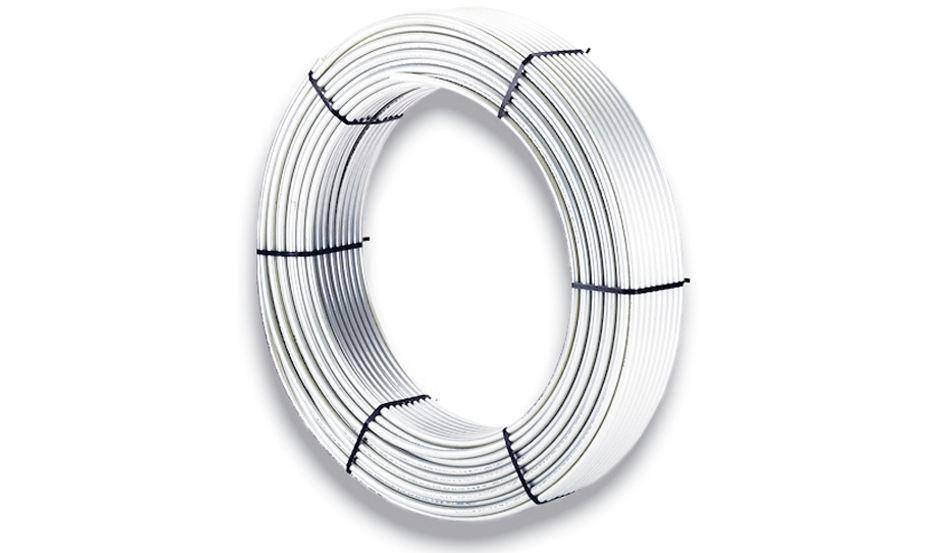

Поставку труб осуществляют в форме бухт, размеры металлопластиковых труб в которых составляют от 50 до 200 м в длину.

Металлопластиковая труба: размеры трубы могут практически любыми, поскольку бухты иногда вмещают длину трубы до 200 м

Лучшие металлопластиковые трубы 16 мм

Небольшой диаметр делает эти трубы актуальными для внутренней разводки небольшого загородного дома или квартиры, для системы теплых полов на кухне, в ванной или санузле. Параметры изделий не позволяют производителям использовать усиленное армирование и толстые стенки. По этой причине необходимо выбирать продукцию высокого качества, которая справиться с запланированными нагрузками. Редакция VyborExperta.ru рекомендует продукцию трех брендов, успешно прошедшую испытания, которая изготовлена из качественного сырья и имеет оптимальный по толщине армирующий слой.

Stout PE-Xb/Al/PE-Xb 20

Серия разработана с учетом специфики эксплуатации в российских условиях. Продукция может использоваться для питьевого водоснабжения, настенного и напольного отопления. Допускается транспортировка теплоносителей на основе гликоля. Для внутреннего и внешнего слоя инженеры выбрали сетчатый полиэтилен, отличающийся высокой прочностью. Толщина армирования 0,3 мм позволяет использовать при давлении до 10 атмосфер.

Особое внимание при производстве уделяется качеству клея и стыкового шва. Это позволяет обеспечить надежность, стабильность формы, надежную защиту от проникновения кислорода

Параметры алюминия стабильны на всем протяжении трубы. Толщина внутреннего слоя полиэтилена PE-Xb составляет не менее 2/3 от толщины стенки. Внешний слой надежно защищает структуру от механических повреждений и воздействия солнечного ультрафиолета.

Достоинства:

• Максимальная температура теплоносителя 100 ºС;
• Хорошая пластичность упрощает укладку и помогает экономить на фитингах;
• Устойчивы к агрессивному химическому воздействию;
• Срок службы 50 лет;
• Хорошая пропускная способность.

Недостатки:

Не обнаружены.

Для сварки алюминиевой фольги используется запатентованная технология с применением вольфрама в среде инертных газов. Высокое качество сварки максимально ограничивает диффузию кислорода из внешней среды, снижает до минимальных показателей линейное расширение.

Henco Стандарт (PE-Xc/AL/PE-Xc) 200216

При выборе металлопластиковой трубы для теплого пола 16 мм многие проектировщики выбирают продукцию бельгийской компании Henco. Особенностью продукции является высокопрочный центральный слой, изготовленный из толстой алюминиевой фольги, сшитый по технологии продольной бесшовной сварки. Он обеспечивает 100% защиту от диффузии кислорода. Армирование обеспечивает линейный коэффициент расширения такой, как у металла.

Внутренний и внешний слой из полиэтилена PE-Xc сшивается с помощью электронных пучков. Материал защищает алюминий от механического воздействия. Внутренний слой очень гладкий, что минимизирует потерю давления. При укладке теплого пола, трубы сохраняют свою форму после сгибания. Это упрощает монтаж, позволяет снизить расход фитингов.

Достоинства:

• Выпускаются латунные и полимерные фитинги;
• Строгий контроль качества;
• Устойчивость к разгерметизации;
• Толщина армирующего слоя 0,4 мм;
• Отсутствие дефектов после сгибания.

Недостатки:

На рынке много подделок.

Kermi Xnet MKV 20

Пятислойная труба немецкой компании разработана для системы теплых полов. Рекомендуется для укладки в помещениях большой площади. Чтобы мастеру было проще работать – на бухтах есть маркировка с указанием того, сколько осталось материала в его распоряжении. Труба DN16 отличается высокой эластичностью. Это обеспечивает укладку с минимальными радиусами изгибов, позволяет использовать меньше точек крепления.

Алюминиевый несущий слой обеспечивает 100% герметичность и коэффициент линейного расширения как у металла. Внутренний слой изготовлен из полиэтилена PE-RT с очень низким коэффициентом шероховатости. Рабочее давление при температуре 70 градусов может достигать 10 атмосфер.

Достоинства:

• Устойчивость к солнечному ультрафиолету;
• Малый вес;
• Устойчивость к электрохимическим воздействиям;
• Наличие фирменной системы для укладки теплого пола;
• Широкий выбор фитингов.

Недостатки:

Завышенная цена.

Особенности подбора диаметра трубы по типу использования

Основная точка расчета для систем отопления – размер выходного патрубка от котла. Показатель определяет внутренний диаметр трубы, подбирать изделия по внешнему диаметру – неверное решение. В этом случае разная толщина стенок приведет к несоответствию показателей, придется покупать другой материал.

Правила подбора – до первого ответвления показатель Ø трубы должен быть равным размеру патрубков входа и выхода на котле, а после первого разделения контура снижаться на 1 шаг, после каждого следующего ответвления также снижаться на 1 шаг. Если на выходе Ø 24 мм, то после расхода на второй прибор или другую ветку нужен Ø в 18 мм, затем от ветки к устройствам или ответвлению диаметр не должен быть более 12 мм. Магистраль обратного тока теплоносителя собирается в обратном порядке – от малого диаметра к большому, также с увеличением на 1 шаг.

Правила выбора размеров диаметра по области использования:

1. Для систем водоснабжения Ø (внешний/внутренний) 16-12 мм с толщиной стенок изделий не более 2 мм.
2. В автономные системы отопления частного дома нужно брать трубы с Ø 26/20. Толщина стенок не более 3 мм. Трубопровод подойдет для контура теплых полов, формирования стояков и раздачи ГВС.
3. При обустройстве стояков отопления с малым показателем давления нужны изделия с Ø 32/26, толщиной стенок 3 мм.
4. В централизованных тепловых системах, контурах с высокими показателями давления применяются элементы Ø 40/32 и с толщиной стенок в 3,9 мм.

Больший диаметр металлопластиковых труб для отопления в бытовых условиях не требуется, такие изделия пригодны для прокладки магистралей в учреждениях общественного, социального типа.

Пример разводки системы водоснабжения

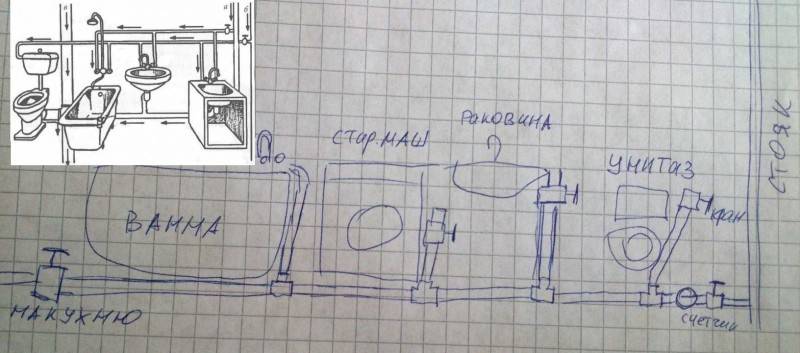

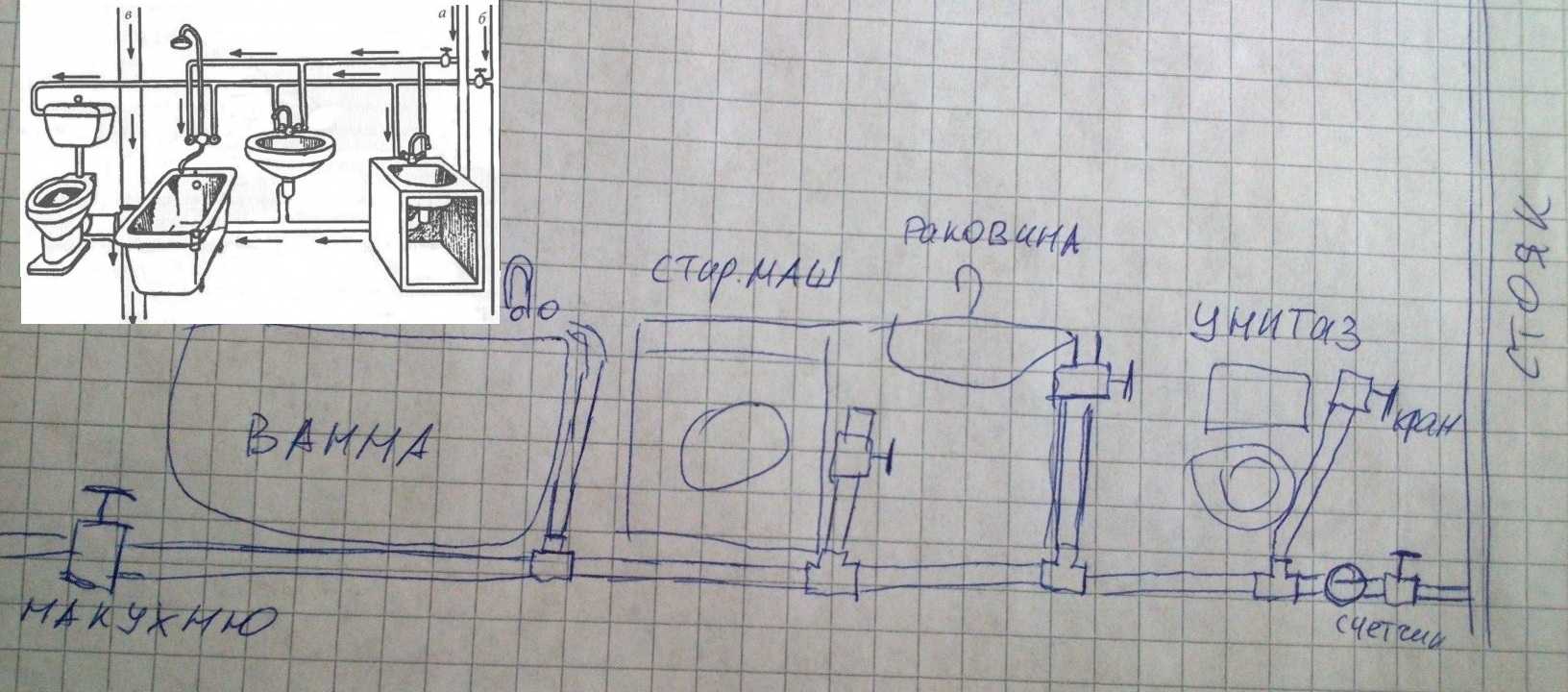

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Коллекторы бывают для водопровода и для отопления

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

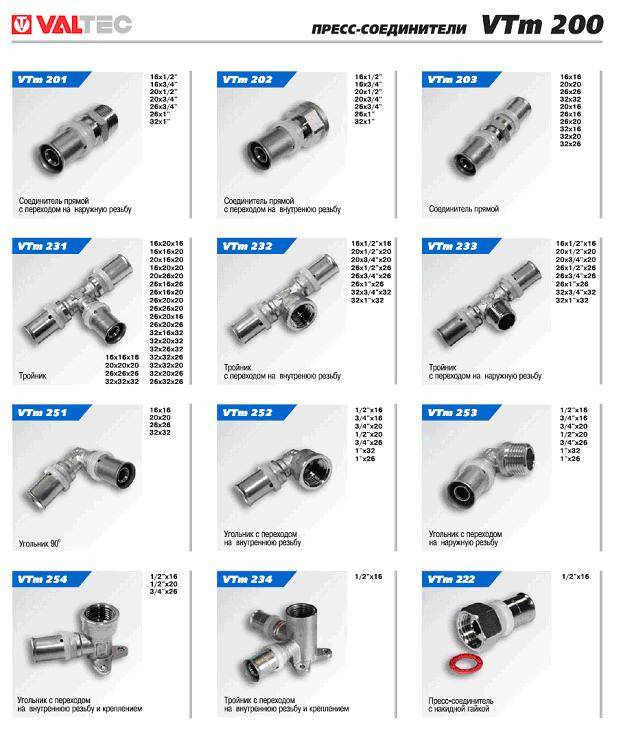

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Монтаж системы отопления из металлопластиковых труб

Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.

Особенности обустройства контуров отопления:

1. Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.
2. Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
3. Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
4. Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
5. В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
6. Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
7. Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.

Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.

Разновидности фитингов и варианты их применения

Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.

Как выбрать и куда устанавливать элементы:

• Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
• Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
• Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.

Особенности монтажа труб из металлопластика

Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:

1. Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
2. Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
3. Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
4. При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.

Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Монтаж металлопластиковых труб своими руками: с чего начать

Изучать работу с металлопластиковыми трубами начнем с того, что научимся правильно их резать. Дело в том, что сама по себе эта разновидность труб является сравнительно мягким материалом – неправильный или неаккуратный нажим ножницами может просто сплющить конец трубы. Деформированная труба, даже если ее выровнять, обжимается намного хуже, следовательно, вероятность протечки возрастает.

Монтаж металлопластиковых труб своими руками – обрезка

Процесс порезки металлопластиковых труб выглядит примерно так: сначала легким нажимом необходимо сделать небольшой надрез на половину диаметра трубы, после чего, проворачивая ножницы по кругу, дорезаем трубу до конца. Таким способом получается ровный и несмятый край трубы.

Устройство фитинга металлопластиковых труб

Качественная установка невозможна без правильного соединения трубы с фитингом. Чтобы понять принцип их соединения, необходимо изучить конструкцию обжимного фитинга. Он состоит из трех частей – корпуса (с одной стороны которого предусматривается либо резьбовое соединение, либо фитинг, а с другой находится штуцер с кольцевыми резиновыми уплотнителями), обжимной гайки и конусного кольца. Именно эти три элемента и обеспечивают герметичность соединения. Работает такой разъем довольно просто – по мере затягивания гайки обжимное кольцо сдавливает трубу, заставляя ее плотно и с усилием облегать штуцер с резиновым уплотнителем.

Как соединить металлопластиковые трубы фото

Теперь о непосредственном соединении трубы и фитинга. Для начала на соединяемый конец трубы необходимо надеть гайку и следом за ней натянуть латунное обжимное кольцо. В разных моделях металлопластиковых труб обжимное кольцо может делаться по-разному – одни производители делают его конусом, а другие прямым с большими фасками. Те, которые с фасками, могут устанавливаться любой стороной, а те, что изготовлены конусом, надеваются на трубу тонкой стороной от фитинга.

Надели? Теперь, ровно обрезанный край необходимо откалибровать. Как правило, внутренний диаметр металлопластиковых труб немного меньше, чем штуцер фитинга – делается это с целью достижения высокой плотности обжима. В обычном состоянии натянуть трубу на штуцер довольно сложно. Вставляем калибр во внутреннее отверстие трубы и, проворачивая его в разные стороны, погружаем вглубь на пару сантиметров. Некоторые умельцы вместо калибратора используют рукоять разводного ключа – это неправильно и может привести к неприятным последствиям в виде деформации конца трубы и, как следствие, протечки соединения.

Работа с металлопластиковыми трубами – калибровка

Слегка смочив водой штуцер фитинга, надеваем на него трубу. Натянуть ее необходимо до самого конца, пока труба не упрется в небольшое белое кольцо. Если вставите трубу не до конца, шансы, что ее сорвет в процессе эксплуатации, возрастают в несколько раз. На этом этапе следует проконтролировать ровность среза – если труба уперлась в белое кольцо равномерно со всех сторон, значит все в порядке. Если с какой-либо из сторон имеется щель более миллиметра, то лучше трубу снять, а ее конец подрезать заново, поскольку такая стыковка может привести к нарушению герметичности.

Соединение металлопластиковой трубы и фитинга фото

Если все соединилось нормально, то можно сдвигать гайку как можно ближе к фитингу и с помощью разводных ключей зажимать со всей силой, пока не появится характерный скрип или писк. Не стоит бояться тянуть – если фитинг качественный, то гайка выдержит любые нагрузки. Если лопнет, то это даже лучше. Вы избавитесь от некачественной запчасти, эксплуатация которой могла бы привести к потопу.

Как обжать фитинг металлопластиковой трубы

Вот, в принципе, и весь монтаж металлопластиковых труб своими руками. Сложно? Как по мне, то проще ничего нет. Ну а вы судите сами – кто-то поддержит мое мнение, а кому-то эта работа покажется невыполнимой.

Автор статьи Юрий Пановский
