Футорки: виды и применение

Проблемы и решения

Капающая вода и лужи на полу означают, что произошла разгерметизация целостности трубопровода в местах соединений. Существует несколько типичных проблем и способы их решения:

  • Подтекания контргайки в местах подведения водопровода. Обычно причина заключается в негодной подмотке.
  • Течь контргайки радиатора отопления. Подтекания происходит из-за смещения батареи отопления в месте подводки к линии отопления. Проблему можно решить путем дополнительной подмотки контргайки или восстановление фитинга с поврежденной резьбой.
  • Протечка длиной резьбы. Это происходит из-за слишком тонких стенок трубы или разрушения антикоррозийного покрытия наружной поверхности фитинга. Устраняется возникший дефект путем замены фитинга.

Основные принципы выбора комплектующих элементов

Любая покупка основывается на определенных критериях. Это не обходит стороной и комплектующих для сборки систем отопления.

Выделяют следующий ряд требований, которые предъявляются к таким элементам, в том числе и футоркам:

  1. Размер – отсутствие информации о параметрах оборудования, к которому нужно приобрести комплектующие, не даст положительного результата. Например, если деталь отличается хоть на один дюйм, то такое соединение не будет надежным. При этом возможна утечка. Если принято монтировать систему собственными силами, а опыт в таком деле отсутствует, то рекомендуется захватить с собой в магазин документацию, например, на радиаторы или другое приобретенное ранее оборудование. Это не только облегчит задачу продавцу-консультанту в нахождении нужных деталей, но и поможет разобраться в этом деле самому покупателю.
  2. План отопительной системы – наличие эскиза позволит определить место расположения всех важных узлов, а также их количество. Особое значение при подборе комплектующих имеет также расположение их относительно друг друга. Такой чертеж позволит определить важные моменты, а также сделать акценты на отдельных проблемных участках.
  3. Резьба – подбирать футорку к другим деталям нужно соответствующих параметров. Ошибка в дюйме станет причиной не способности соединить такие детали. Несмотря на то, что производители выпускают комплектующие определенных стандартов, чтобы исключить возможную не состыковку, специалисты рекомендуют заранее ознакомиться с особенностями деталей. Поможет в этом прилагаемая к оборудованию инструкция.
  4. Качество изделий – оценить комплектующие по такому параметру можно и визуально. Если деталь хорошего качества, то резьба, независимо от того снаружи она или внутри, должна быть ровной без каких-либо повреждений. Это касается и других поверхностей. Они в свою очередь также должны быть качественно обработанными.
  5. Материал – покупать детали нужно, исходя из информации об самом оборудовании, к которому подбираются комплектующие. Так, для чугунного радиатора нужно брать и чугунную резьбовую футорку. А вот для биметаллических и алюминиевых изделий оптимальным вариантом будет предмет из оцинкованной стали.
  6. Проверка элементов – совершая покупку, в обязательном порядке следует проверить деталь на практике. Достаточно лишь накрутить комплектующую на двойную резьбу. Если это делается легко и без лишнего сопротивления, то деталь хорошая. В противном случае резьба имеет повреждение и покупка этого товара не целесообразна.

Совет от редакции: рекомендуется приобретать детали и оборудование одной компании либо делать комплектацию набора в магазине. Продавец не только подберет нужные элементы, но и позволит сэкономить время.

Таким образом, незаменимым предметом при монтировании отопительной или другой системы выступает футорка.

Futorka представляет собой гайку или втулку, которая используется для трубного соединения различных диаметров.

Благодаря этому устройству отопительную систему удается смонтировать легко и без проблем, невзирая на большие перепады в размерах труб. Прежде чем приступать к монтажным работам, рекомендуется ознакомиться со всеми возможными вариантами соединения основных элементов системы

Это важно потому, что диаметр отдельных элементов трубопровода и всех соединений может отличаться

Смотрите видео, в котором рассматриваются особенности футорок для сантехники:

Виды резьбовых соединений

А теперь рассмотрим виды металлических резьбовых деталей в сантехнике. Как правило, их изготавливают из чугуна, стали, латуни или бронзы и они имеют трубную резьбу.
Резьба требует герметизации паковочным материалом, за редким исключением: если, например, на наружную резьбу устанавливается накидная гайка с прокладкой (см. выше) –
дополнительное уплотнение не требуется.

Футорка — это деталь с наружной резьбой большего диаметра и внутренней резьбой меньшего диаметра. По-большому счету, футорка представляет собой гайку, на
внешней стороне которой также имеется резьба. Встречаются детали с шестигранным внешним краем под монтажный ключ или со сплошной внешней резьбой, но с шестигранной
структурой внутри.

Радиаторные футорки различаются направлением наружной резьбы — левой или правой. Внутренняя резьба обычная, правая.

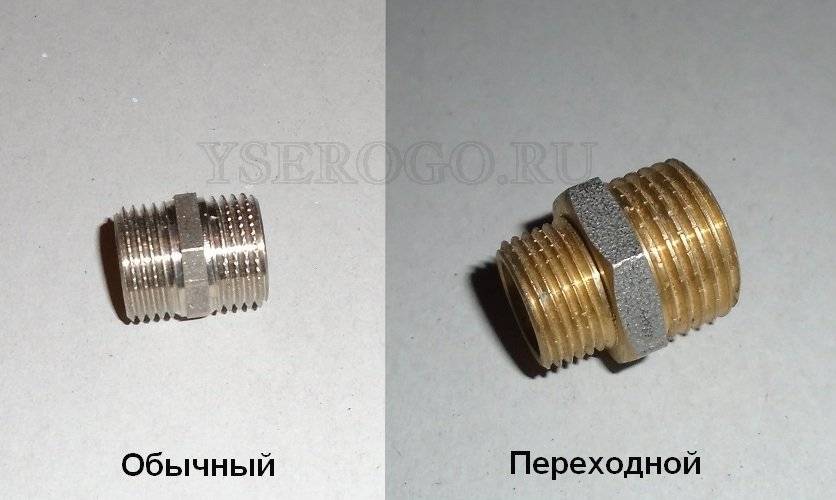

Ниппель или бочонок — короткая деталь, на обоих концах которой наружная резьба. Обычно длинны ниппеля хватает лишь для соединения двух деталей с внутренней
резьбой между собой. Диаметр резьбы на концах может различаться — тогда бочонок считается переходным. В большинстве случаев посередине детали имеется наружная
шестигранная структура, хотя в некоторых случаях снаружи только резьба, а внутри имеются выемки под сгонный или шестигранный ключ.

Сгон — это отрезок трубы с наружной резьбой на обоих концах. По сути это тот же ниппель, только длиннее. Сгон не имеет шестигранной структуры снаружи и
обычно монтируется при помощи газового ключа.

Полусгоном называют деталь, у которой наружная резьба располагается только с одной стороны. С противоположной стороны у полусгона или вовсе не предусмотрено крепления,
или имеется конус для американки (или накидная гайка).

Муфта — деталь с внутренней резьбой с обоих концов. Если диаметр резьбы на концах различается, то муфта называется переходной. Иногда муфта комплектуется
контргайкой, которая защищает ее от разбалтывания и раскручивания. Контргайка необходима тогда, когда в смонтированном узле с обеих сторон имеется запас наружной
резьбы и поэтому имеется риск прокручивания в результате механических воздействий.

Муфта используется для соединения двух деталей с наружной резьбой. Другими словами — когда для монтажа какой-либо детали необходима внутренняя резьба, а мы имеем наружную.

Эксцентрик — деталь с любой резьбой на двух концах (внутренней или наружной, разного диаметра), при несоосности этих концов. Другими словами — центр одной стороны
намерено не совпадает с центром другой.

Используется в тех случаях, когда в процессе монтажа не представляется возможным расположить выводы труб точно по заданным размерам или заданный размер может иметь
погрешность. Пример использования — подключение настенного смесителя, позволяет исправить кривой монтаж водорозеток или в небольших пределах изменять положение смесителя.

Штуцер — деталь, на одном конце которой накидная гайка, а с противоположной стороны наружная резьба. Как можно заметить, под это определение также попадает
полусгон, поэтому можно использовать одно из этих названий. Вообще, штуцер в широком понимании — это патрубок для соединения чего-либо, поэтому термин может
использоваться и в иных деталях.

Пример использования — штуцер счетчика воды, он же полусгон. Может быть оборудован внутренним обратным клапаном.

Переходник — деталь, позволяющая изменить монтажный диаметр с одного размера на другой. Многие вышеописанные детали могут являться переходниками. Однако термин
обычно используют тогда, когда нет более подходящего определения. Например: футорку можно назвать переходником, однако термин “футорка” более точно отражает тип детали.

Я не стал тут описывать тройники, крестовины и угольники, ибо не вижу смысла, там все понятно.

Что такое переходная футорка для коллектора

Что такое футоркаЧто такое «футурка» обычный человек и не догадывается, пока не столкнется с водяными трубопроводами.

Тогда он понимает наглядно, что футорка — это соединительный элемент конструкции магистральных сетей из труб разнокалиберного диаметра

Здесь неважно что будет наполнять трубопровод, вода, газ, пар и так далее

Для удобства проведения монтажных работ футорка имеет шестигранник под гаечный либо разводной ключ. Разумеется, отличаются они друг от друга, прежде всего размерами и материалом изготовления.

Футорки различают по виду:

  1. соединительные;
  2. радиаторные;
  3. глухие (заглушки).

Для чего используется футорка?

Она используется, прежде всего, как соединительная деталь трубопроводных магистралей. Предназначение ее простое — служит для соединения разнокалиберных труб.

Герметичность такого соединения обеспечивается уплотнителем, обычно в сантехнических работах для этого применяется льняная пакля либо лента «фум», допускается использование герметика.

Материалы, используемые при изготовлении футорки

Пожалуй, что обладающий высокой прочностью белосердечный чугун является самым распространенным материалом при производстве футурок. Этот трубопроводный соединительный элемент может быть как черного цвета, так и с нанесенным гальваническим покрытием — оцинковкой.

Латунь применяется только при изготовлении футорок высокого качества, их обязательно покрывают тонким слоем никеля. Сферой их применения обычно служат санузлы и магистральные трубопроводы воды, отопления и газа в жилых постройках.

Для трубопроводов применяемых в пищевой промышленности футорки изготавливают только из такого материала как нержавеющая сталь.

Как правильно выбрать обои в зависимости от типа комнаты

Выбирать тот или иной тип обоев нужно, ориентируясь на то, в каком помещении они будут поклеены.

Для спальни, гостиной или детской можно выбрать любой тип обоев на ваше усмотрение. Разве что для спальни и детской рекомендуется выбирать полотна из натуральных материалов. Кухня и ванная – комнаты с повышенным уровнем влажности

Поэтому, выбирая обои, нужно обращать внимание на влагостойкие модели. Коридор

В прихожей часто оставляют верхнюю одежду (иногда после дождя) или грязную обувь

Пыль или грязь с курток и ботинок могут попасть на обои – поэтому выбирайте полотно, поддающееся влажной чистке.

Давайте подробнее рассмотрим, для каких комнат подходят перечисленные выше материалы:

Виды обоевСпальняГостинаяДетскаяКухняВаннаяКоридор
БумажныеРазрешеноРазрешеноРазрешеноНе рекомендуетсяЗапрещеноНе рекомендуется
ФлизелиновыеРазрешеноРазрешеноРазрешеноРазрешеноРазрешеноРазрешено
ВиниловыеРазрешеноРазрешеноЗапрещеноРазрешеноРазрешеноРазрешено
ТекстильныеРазрешеноРазрешеноРазрешеноНе рекомендуетсяЗапрещеноРазрешено
СтеклообоиРазрешеноРазрешеноРазрешеноРазрешеноРазрешеноРазрешено
ЖидкиеРазрешеноРазрешеноРазрешеноЗапрещеноЗапрещеноРазрешено
БамбуковыеРазрешеноРазрешеноРазрешеноРазрешеноНе рекомендуетсяРазрешено
ФотообоиРазрешеноРазрешеноРазрешеноРазрешеноРазрешеноРазрешено

Почему необходима дополнительная герметизация резьбовых соединений

Итак, прежде чем перейти к выбору оптимального варианта уплотнения резьбовых соединений стоит внимательно изучить все варианты, где может применяться такой способ монтажа. В системе отопления квартиры или дома с газовым двухконтурным котлом отопления узлы резьбового соединения будут задействованы:

  • На кранах подачи холодной воды от системы водопровода;
  • На кранах подачи газа к котлу – газовый кран от газопровода, фильтр газа и сам ввод в котел;
  • На трубе подачи горячей воды к потребителям;
  • На линии подачи горячего теплоносителя в систему отопления;
  • На трубе обратной подачи охлажденного теплоносителя в котел;
  • В точках подключения приборов отопления – на вводе в радиатор и выходе из него;
  • На полотенцесушителе (если таковой имеется);
  • На узле распределения линий в системе теплый пол.

Такое количество точек, где применяется резьбовое соединение далеко не полное, поскольку описывает только минимальный вариант системы отопления для обычной квартиры. Но даже в нем каждый узел имеет свои особенности. Так, для газового оборудования, а газовый котел отопления относится именно к такому виду оборудования подключение газопровода необходимо делать с точным соблюдением правил. Здесь необходимо сделать надежную герметизацию, чтобы исключить протечку природного газа.

В точке подключения прямой и обратной подачи теплоносителя необходимо сделать герметизацию с учетом того, что при нагревании и остывании теплоносителя металлические детали будут расширяться и сужаться. Это значит, что герметическое уплотнение должно выдержать не только максимальное расширение деталей, но и обеспечить целостность при неравномерном расширении или сужении соединения при сбросе температуры.

Такое механическое воздействие будут испытывать и стыки у радиаторов отопления, ведь при подаче горячего теплоносителя, металл, особенно в чугунных батареях расширяется медленнее, чем в запорной арматуре, выполненной из латуни или алюминиевого сплава.

Ну и конечно, кроме температурного фактора уплотнение должно учитывать и химический фактор, ведь при многократном нагревании и остывании меняется химический состав воды. Не говоря о том, что в некоторые системы вместо обычной подготовленной воды заливается антифриз или добавляются химические вещества для предотвращения замерзания воды в случае поломки.

Теперь, когда видно, сколько проблем может возникнуть при эксплуатации системы отопления с минимальным количеством резьбовых соединений становится очевидным важность установки уплотнителей при монтаже

Как правильно подобрать

Основная задача при подборе заключается в точном определении размеров наружной и внутренней резьбы (штуцера и гайки, если выражаться языком специалистов). Кроме того, надо определить, какой вид резьбы нужен — метрическая, дюймовая или трубная.

Наиболее распространённые варианты резьбы и их размеры

Сантехнические делятся на две обширные группы. Первая из них предназначена для установки в чугунные сантехнические изделия или трубопроводы, радиаторы отопления и т. д. Их преимущества:

  • относительно низкая стоимость;
  • способность выдерживать давление до 25 Бар и температуру до 300 °C;
  • возможность использования в сложных условиях, при контакте с горячей водой, паром, маслом и т. д.;
  • наличие фитингов с правой и левой резьбой.

Вторая группа используется на алюминиевых или биметаллических изделиях. Как правило, материалом служит оцинкованная сталь, устойчивая к коррозии и прочим нагрузкам. Состав футорок второй группы имеет следующие характеристики:

  • максимальное давление — 16 Бар;
  • максимальная температура — 110 °C;
  • произведение монтаж специальным инструментом, не разрушающим трубопроводы или радиаторы;
  • использование специального покрытия из порошковой эмали.

Определить необходимые параметры поможет специальная таблица.

Диаметр резьбы зависит от её шага и числа ниток на дюйм

Изделия для чугунных элементов системы имеют большую прочность и способны испытывать высокие нагрузки. Элементы второй группы предназначены для более мягких условий, что необходимо учитывать при выборе подходящего фитинга.

При покупке следует внимательно осматривать изделия, стараясь не пропустить механические повреждения, трещины или иные изъяны поверхности. Оптимальным вариантом станет тестирование — пробное присоединение их к элементам с подходящей резьбой. Оно должно производиться легко, без напряжения и на всю длину резьбы. В противном случае следует использовать другой образец или вид фитинга.

Использование это крепежа позволяет решить множество проблем без применения сварки или сложных технических приспособлений. Приобретение и установка вполне доступны даже неподготовленному человеку, главным условием является правильный подбор элемента по резьбе и размеру. Если никаких ошибок не допущено, установленный фитинг способен служить многие годы, не доставляя владельцу никаких хлопот.

(1 голос, среднее: 5 из 5)

Что следует учитывать при выборе

Чугунные радиаторы подвешиваются на прочные штыри, которые выдерживают вес конструкции

Приобретая обычную упаковку для монтажа, следует определиться с диаметром стыковочного отверстия отопителя. Некоторые производители котельного оборудования могут давать определенные рекомендации по установке, среди которых будет указан тип набора для подключения кранов

На такие рекомендации следует обращать внимание во избежание повреждения тепловых конвекторов. Большую надежность представляют фитинги, выпускаемые известными производителями. Если выбор падает на универсальный набор, в котором имеется еще и крепеж, стоит учитывать, что под тяжелые чугунные радиаторы следует брать специальные длинные стальные штыри для возможности заглубления их в толщу стены, под легкие модели обогревателей достаточно кронштейнов, прикручиваемых шурупами

Если выбор падает на универсальный набор, в котором имеется еще и крепеж, стоит учитывать, что под тяжелые чугунные радиаторы следует брать специальные длинные стальные штыри для возможности заглубления их в толщу стены, под легкие модели обогревателей достаточно кронштейнов, прикручиваемых шурупами.

Не имеет значения, какой агрегат устанавливается в тепловой контур – алюминиевый или биметаллический – они не адаптированы под обычную сантехническую арматуру ввиду того, что с правой стороны, если смотреть на лицевую панель, у них имеются отверстия с правой резьбой, а с левой стороны, соответственно, идет левая нарезка. Левосторонние футорки и решают вопрос, позволяя уже к ним подключить клапаны, вентили и заглушки.

Особенности

Футорки для восстановления резьбы представляют собой специальные вставки, которые накладываются на старые соединения. При этом они обеспечивают дополнительную защиту креплений и их надежность. Могут использоваться в свечных колодцах.

Чаще всего такие вставки применяются для чугунных и алюминиевых крепежей. Данные изделия имеют спиральную поверхность, они производятся исключительно из материалов, которые обладают высокой устойчивостью к образованию коррозии.

Изготавливаются резьбовые вставки, как правило, из нержавеющей стали. Изделия, изготовленные из такой металлической основы, обладают высоким уровнем прочности, износостойкости и долговечности. Нередко поверхности этих деталей дополнительно покрываются специальными защитными составами, которые не позволяют им покрыться коррозией.

Как подобрать сгон

При выборе сгона требуется учитывать:

  • вид соединительного фитинга;
  • материал изготовления фитинга;
  • технические параметры.

Разновидности сгонов

Произвести классификацию сгонов можно по следующим признакам:

  1. в зависимости от конструктивного исполнения различают:
  • прямой сгон, предназначенный для монтажа на ровном участке магистрали (рисунок выше);
  • угловой сгон, предназначенный для участков с необходимостью смены направления трубопроводной системы;

Фитинг для смены направления магистрали

  Прямой и угловой сгоны отличаются исключительно по виду и предназначению. Все остальные параметры полностью идентичны.

  1. в зависимости от сферы применения различают:
  • компенсирующие сгоны. В большинстве случаев такие устройства устанавливаются в местах подключения сантехнического или газового оборудования, радиаторов отопления, так как позволяют компенсировать отклонение труб в пределах 5 см;
  • короткие и длинные сгоны, применяющиеся для подключения иного оборудования трубопроводной системы.

Разновидности сгонов для трубопровода

Многие, особенно начинающие сантехники, причисляют к разновидностям сгонов такие фитинги, как бочата и резьбы. Однако данное утверждение ошибочно.

Бочонок представляет собой отрез трубы с резьбой на концах. В отличие от сгона на трубу с обеих сторон наносится одинаковая по длине и размерам резьба. Предназначается такое устройство для соединения труб без сварки.

Фитинг для соединения труб между собой

Резьба – это фитинг, изготовленный из отреза трубы с резьбой на одном конце. Устройство применяется для присоединения иных видов резьбовых фитингов в водопроводную, газопроводную или отопительную систему.

Устройство для монтажа резьбовых фитингов

Подбор материала изготовления

Для изготовления сгонов используются такие материалы, как:

  • углеродистая сталь. Стальные фитинги отличается невысокой стоимостью и большим запасом прочности. Однако из-за сильной подверженности коррозии их монтаж производится преимущественно на системы газоснабжения;
  • оцинкованная сталь. Такие фитинги не подвержены образованию коррозийного налета, поэтому могут применяться в системах водоснабжения, в том числе и питьевого водопровода и отопления, а также на иных трубопроводах в местах возможного воздействия атмосферных осадков;
  • нержавеющая сталь. В отличие от оцинкованных фитинги из нержавеющей стали отличаются большей стоимостью и преимущественно предназначаются для питьевых водопроводных систем, а также для соединения труб в земле;
  • латунь. В настоящее время из-за высокой стоимости практически не используется.

Латунный сгон для трубопроводов

Определение технических параметров

Металлические сгоны изготавливаются в соответствии с ГОСТ 8969-2010. При подборе параметров следует учитывать:

  • вид резьбы. Сгоны могут быть с левой резьбой или с правой, с внутренней резьбой или с внешней резьбой. Подбор данного параметра осуществляется на основании данных оборудования, которое требуется подключить при помощи фитинга;
  • условный проход фитинга в соответствии с диаметром трубопроводной магистрали;
  • размер нанесенной на фитинг резьбы.

Стандартные размеры металлических сгонов в соответствии с ГОСТ

  Все технические параметры указываются в маркировке фитинга, которая наносится в соответствии с ГОСТ 8969-75. Например, Сгон40-Ц ГОСТ 8969-75 указывает, что фитинг изготовлен из оцинкованной стали (Ц) в соответствии с техническим регламентом и имеет условный проход 40 мм.

Футорка — назначение, виды, выбор

Резьбовые соединения ценятся из-за своей ремонтопригодности и возможности многократного использования. Они широко востребованы и распространены во всех областях техники. Их единственным недостатком является необходимость обеспечить полное соответствие параметров нарезки обеих деталей. Для решения этой проблемы используются различные переходники, одним из которых является футорка. В статье мастер сантехник расскажет, что это такое.

Футорка — это одна из разновидностей резьбовых фитингов, использующихся для соединения деталей, трубопроводов или иных элементов. Внешне она похожа отрезок трубы или на болт, по продольной оси которого просверлено отверстие с резьбой. Основное назначение — обеспечить переход от одного диаметра резьбы к другому.

Их диаметр значительно отличается. На языке сантехников они имеют свои «имена». Так, внутреннюю резьбу принято называть гайкой, а вот наружную именуют как штуцер. Различают еще трубную и метрическую резьбу.

Каждое изделие может иметь свой диаметр резьбы. Измеряется этот показатель дюймами либо миллиметрами. Инструментом, при помощи которого можно сделать такие расчеты, выступает штангенциркуль либо линейка.

Точность измерений в этом деле достаточно важная. Несоответствие резьбового соединения даже на один дюйм может стать причиной нарушения нормального функционирования отопительной или водопроводной системы.

Иногда отверстие с сорванной резьбой рассверливается на больший диаметр, нарезается новая и устанавливается футорка с внутренним диаметром, соответствующим вышедшему из строя элементу.

Их используют во многих областях:

Они могут различаться по назначению:

Виды сантехнических футорок

Футорки для чугуна:

Встречаться еще могут переходники с ребордой, которые по своей сути являются также футоркой. Внутренняя резьба у таких проводников всегда больше наружного.

Материал, из которого они изготовлены

Материал, из которого они изготавливаются, может быть самый разный. Это зависит от области применения элемента и величины нагрузок, которые он будет испытывать.

Из чего могут быть сделаны:

Составить исчерпывающий список изделий невозможно, так как они зачастую изготавливаются отдельными производителями для определённых узлов или деталей. Тем не менее сантехнические фитинги изготавливаются в соответствии с техническими нормами и требованиями ГОСТ, поэтому они могут использоваться с достаточной уверенностью в эффективности и качестве.

Как правильно подобрать

Любая покупка основывается на определенных критериях. Это не обходит стороной и комплектующих для сборки систем отопления. Выделяют следующий ряд требований, которые предъявляются к таким элементам, в том числе и футоркам:

Таким образом, незаменимым предметом при монтировании отопительной или другой системы выступает футорка. Благодаря этому устройству отопительную систему удается смонтировать легко и без проблем, невзирая на большие перепады в размерах труб. Прежде чем приступать к монтажным работам, рекомендуется ознакомиться со всеми возможными вариантами соединения основных элементов системы

Это важно потому, что диаметр отдельных элементов трубопровода и всех соединений может отличаться

Использование это крепежа позволяет решить множество проблем без применения сварки или сложных технических приспособлений. Приобретение и установка вполне доступны даже неподготовленному человеку, главным условием является правильный подбор элемента по резьбе и размеру. Если никаких ошибок не допущено, установленный фитинг способен служить многие годы, не доставляя владельцу никаких хлопот.
