Газовая арматура и оборудование: виды, классификация, критерии выбора

Установка компенсаторов

а — линзового с задвижкой; б — резинотканевого; 1 — нижний кожух; 2 — верхний кожух; 3 — штифт; 4 — муфта; 5 — насадка; 6 — колпак; 7 — ковер малый; 8 — подушка под ковер; 9 — труба водогазопроводная усиленная; 10 — фланец приварной; 11 — задвижка; 12, 14 — прокладки; 13 — компенсатор двухлинзовый

Ввиду того что в колодцах очень часто находится вода, гайки и стяжные болты ржавеют, поэтому работа с ними затрудняется, а в отдельных случаях эксплуатационный персонал оставляет стяжные болты на линзовых компенсаторах, не свертывая гайки. Линзовый компенсатор перестает выполнять свою функцию, поэтому новые конструкции компенсаторов не предусматривают стяжных болтов. При ремонтах применяют струбцину для сжатия компенсаторов.

В связи с тем что компенсаторы выполнены из тонкостенной стали толщиной 3-5 мм, они не могут быть равнопрочны трубе. Ограниченность давления — основной недостаток линзовых компенсаторов. Для увеличения допустимого давления компенсаторы изготовляются из более прочной стали, с большим количеством волн, но меньшей высоты.

Существуют компенсаторы, выполненные из гнутых, обычно цельнотянутых труб (П-образные и лирообразные). Основной недостаток таких компенсаторов — большие габариты. Это ограничивает их применение на трубопроводах больших диаметров. В практике газоснабжения гнутые компенсаторы распространения не получили и совершенно не применяются в качестве монтажных компенсаторов при установке задвижек.

Большим достоинством обладают резинотканевые компенсаторы (рисунок выше). Они способны воспринимать деформации не только в продольном, но и в поперечном направлениях. Это позволяет использовать их для газопроводов, прокладываемых на территориях горных выработок и в сейсмоопасных районах.

Литература

Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — М.: ЛКИ, 2008. — 368 с.
Арматура промышленная общего и специального назначения. Справочник в 2-х книгах. А. И. Гошко — М.: Мелго, 2007. —376 с.
Трубопроводная арматура. Исследования. Производство. Ремонт. С. В. Сейнов — М.: Машиностроение, 2002. — 392 с.
Справочник «Промышленное газовое оборудование» / Издание 6-е, переработанное и дополненное. Под редакцией Е. А. Карякина, — Научно-исследовательский центр промышленного газового оборудования «Газовик», 2013—170 — 326 с.
Арматура предохранительная. Выбор, установка и расчет. Асеев О. И. — М.: Инфра-Инженерия, 2018; ISBN 978—0

Виды комплектующих и их предназначение

Классификация всей трубопроводной арматуры осуществляется по следующим критериям:

Способу перекрытия рабочей среды;
Области применения;
Методу управления;
Величине давления;
Виду материала;
Способу присоединения.

Использование каждого подвида возможно только при строгом соблюдении стандартов. По способу перекрытия классификация комплектующих осуществляется по следующим разновидностям:

Задвижки;
Краны;
Вентили;
Заслонки.

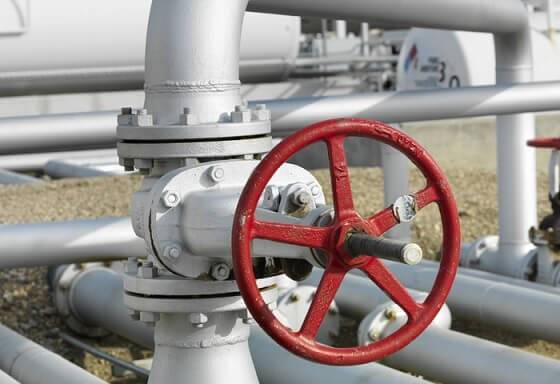

Трубопроводная арматура

У задвижки запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды. Их применяют на тех трубопроводах, по которым перекачивают:

Нефть;
Газ;
Воду;
Потоки пара.

Для передачи пара на промышленные предприятия, такие как тепловые, атомные электростанции, системы парового отопления, применяется паропровод. На данный момент большой популярностью в использовании пользуется запорная арматура с электроприводом. Электропривод приводит задвижку в открытое либо закрытое положение дистанционно, с использованием пульта.

Все краны устанавливаются на водных, нефтяных либо газовых магистралях. Краны бывают двух подвидов – шаровые и пробковые.

Шаровая запорная арматура – это один из самых современных, высококачественных и прогрессивных видов фитингов с высокой степенью герметичности.

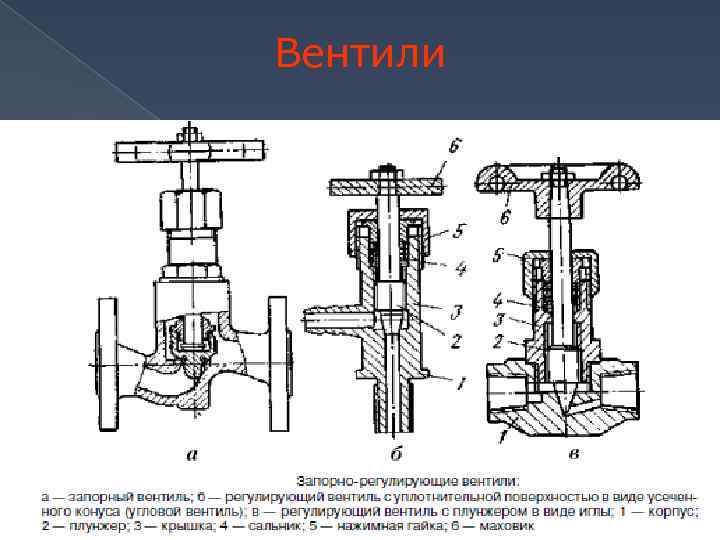

Запорные вентили

Преимуществами шаровых кранов является:

Высокая степень герметичности;
Простая конструкция;
Небольшие размеры;
Безопасность и надежность работы;
Оптимальная цена.

Запорный вентиль необходим для полного перекрытия рабочей среды, потому как он не может регулировать рабочее давление магистрали. Запорные вентили используются на магистралях, где происходит подача воды, пара или воздуха.

Запорные заслонки используют на магистралях большого диаметра при невысоком давлении рабочей среды. Требования к герметичности у них намного меньше.

По величине давления устройства бывают вакуумные, низкого, среднего и высокого давления. Запорная арматура высокого давления широко востребована в нефтеперерабатывающей, газодобывающей, химической промышленности.

Линзовый компенсатор

1 — патрубок; 2 — фланец; 3 — рубашка; 4 — полулинза; 5 — ребро; 6 — лапа; 7 — гайка; 8 — тяга

Линзовые компенсаторы изготавливают сваркой из штампованных полулинз. Для уменьшения гидравлических сопротивлений и предотвращения засорения внутри компенсатора устанавливают

направляющий патрубок, приваренный к внутренней поверхности компенсатора со стороны входа газа. Нижняя часть линз через отверстия в направляющем патрубке заливается битумом для предупреждения скопления и замерзания в них воды.

При монтаже компенсатора в зимнее время его необходимо немного растянуть, а в летнее — сжать стяжными тягами. После монтажа тяги надо снять. Компенсаторы при установке их рядом с задвижками или другими устройствами обеспечивают возможность свободного демонтажа фланцевой арматуры и замены прокладок (рисунок ниже).

Задвижки

а — параллельная с вьадвижным шпинделем: 1 — корпус; 2- запорные диски; 3 — клин; 4 — шпиндель; 5 — маховик; 6 — сальниковая набивка; 7 — уплотнительные поверхности корпуса; б — клиновая с невыдвижным шпинделем: 1 — клин; 2- крышка; 3 — втулка; 4 — гайка; J — маховик; 6 — сальник; 7 — буртик; 8 — шпиндель

При закрытии задвижки клин упирается в дно задвижки и раздвигает диски, которые своими уплотнительными поверхностями создают необходимую плотность. В клиновых затворах боковые поверхности затвора расположены не параллельно, а наклонно. Причем эти задвижки могут быть со сплошным затвором и затвором, состоящим из двух дисков. На подземных газопроводах целесообразно устанавливать параллельные задвижки.

Однако задвижки не всегда обеспечивают герметичность отключения, так как часто уплотнительные поверхности и дно задвижки загрязняются. Кроме того, при эксплуатации задвижек с неполностью открытым затвором диски истираются и приходят в негодность.

Все отремонтированные и вновь устанавливаемые задвижки необходимо проверять на плотность керосином. Для этого задвижку следует установить в горизонтальное положение и залить сверху керосин, с другой стороны затвор окрашивают мелом. Если задвижка плотная, то на затворе не будет керосиновых пятен.

На подземных газопроводах задвижки монтируют в специальных колодцах (рисунок ниже) из сборного железобетона или красного кирпича. Перекрытие колодца должно быть съемным для удобства его разборки при производстве ремонтных работ.

Водоснабжение

Мы поставляем готовые системы полимерных трубопроводов и оснастку для их монтажа, в том числе фитинги, клапаны и другие комплектующие от ведущих европейских разработчиков и изготовителей. Купить запорно-регулирующую арматуру можно в Москве или с доставкой в регионы РФ и ближнее зарубежье.

Компания укрепляет деловые отношения с TALIS — крупнейшим производителем, чьи заводы расположены в Германии, Франции, Великобритании, Израиле, России и других странах. Запорная арматура для трубопроводов этого бренда активно применяется в сетях тепло-, водоснабжения и газораспределения.

Под торговыми марками, принадлежащими TALIS, производятся продукты, отвечающие жестким санитарным, гигиеническим, эпидемиологическим требованиям, действующим в РФ, что подтверждается сертификатами соответствия. Запорно-регулирующая арматура благодаря разнообразию стандартизированных моделей и типоразмеров монтируется в любых трубопроводах.

В каталоге TALIS на сайте группы ПОЛИПЛАСТИК представленаы к продаже запорная арматура:

• задвижки — шиберные, с обрезиненным клином;

• поворотные затворы с центрированными осями;

• клапаны

• фильтры;

• монтажные вставки и т. д.

Задвижки с обрезиненным клином

Востребованная регулирующая арматура для перекрытия воды оснащена патрубками, выдвижными шпинделями и т. д. Установка на водопровод в зависимости от модификации осуществляется фланцевым или резьбовым соединением. Основной материал — высокопрочный чугун с шаровидным графитом (ВЧШГ), покрытый наплавляемым эпоксидным слоем с антикоррозийными свойствами.

Шиберные задвижки

Это запорные устройства, перекрывающие и регулирующие поток в промышленных, технических, коммунальных системах. Отличаются пониженным крутящим моментом, уплотнителем из износостойкого эластомера.

Поворотно-дисковые затворы

TALIS выпускает экономичные, компактные модели с центрированной осью, которые разрешено использовать в системах с агрессивными средами. Благодаря продуманной конструкции минимизированы нагрузка на уплотнитель и потеря давления. Затворы используют в трубопроводах с питьевой, технической водой, на насосных станциях, в противопожарных системах.

Клапаны, фильтры, седелки и вставки

Это предохранительная и регулирующая трубопроводная арматура, защищающая оборудование, и необходимая при монтаже и демонтаже систем водоснабжения, водоотведения. Седелки для врезок TALIS совместимы с ПЭ трубами. Представленные в каталоге клапаны и фильтры могут использоваться в сетях, транспортирующих питьевую воду. Также в продаже подземные пожарные гидранты с автоматическим дренажем. Они ремонтируются без демонтажа, сертифицированы по ГОСТ, одобрены к использованию в РФ. Гарантия на гидранты — 10 лет, расчетный срок эксплуатации — 50 лет.

Условные обозначения материалов корпуса арматуры

Материал корпуса	Обозначение материала	Материал корпуса	Обозначение материала
Сталь углеродистая	с	Латунь и бронза	б
Сталь кислотостойкая и нержавеющая	нж	Винипласт	вп
Чугун серый	ч	Сталь легированная	лс
Чугун ковкий	кч	Алюминий	а

На третьем — порядковый номер изделия. На четвертом — условное обозначение материала уплотнительных колец: б — бронза или латунь; нж — нержавеющая сталь; р — резина; э — эбонит; бт — баббит; бк — в корпусе и на затворе нет специальных уплотнительных колец.

Например, обозначение крана ПбЮбк расшифровывается так:

11 — вид арматуры (кран), б — материал корпуса (латунь), 10 — порядковый номер изделия, бк — тип уплотнения (без колец).

Большинство видов арматуры состоит из запорного или дроссельного устройства. Эти устройства представляют собой закрытый крышкой корпус, внутри которого перемещается затвор.

Перемещение затвора внутри корпуса относительно его седел изменяет площадь отверстия для прохода газа, что сопровождается изменением гидравлического сопротивления.

В запорных устройствах поверхности затвора и седла, соприкасающиеся во время отключения частей газопровода, называют уплотнительными. В дроссельных устройствах поверхности затвора и седла, образующие регулируемый проход для газа, называют дроссельными.

Чугунный кран со смазкой под давлением

1 — каналы; 2 — основание пробки; 3 — болт; 4 — шариковый клапан; 5 — прокладка

Помимо кранов со смазкой применяют простые поворотные краны, которые подразделяют на натяжные, сальниковые и самоуплотняющиеся. Эти краны устанавливают на надземных и внутриобъектовых газопроводах и вспомогательных линиях (импульсные и продувочные газопроводы, головки конденсатосборников, вводы).

В натяжных кранах взаимное прижатие уплотнительных поверхностей пробки и корпуса достигается навинчиванием натяжной гайки на резьбовой конец пробки, снабженный шайбой.

Для создания натяжения пробки конец ее конической части не должен доходить до шайбы на 2-3 мм, а нижняя часть внутренней поверхности корпуса должна иметь цилиндрическую выточку. Это дает возможность по мере износа пробки крана опускать ее ниже, натягивая гайку хвостовика, и тем самым обеспечивать плотность.

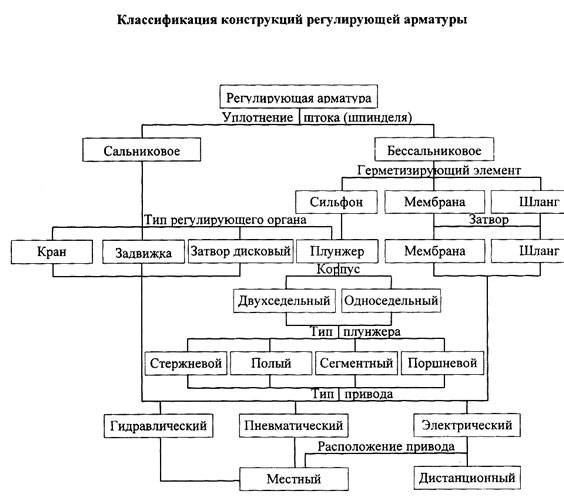

Классификация по различным параметрам

Помимо функциональных различий и особенностей конструкции критериями для деления устройств на группы служит их назначение и сфера применения.

По сфере применения

По особенностям применения устройства разделяют на четыре разновидности:

Детали общего назначения, которые могут использоваться в различных отраслях.
Арматуру специального назначения (эти устройства должны обладать определенными характеристиками, которые оговариваются специально).

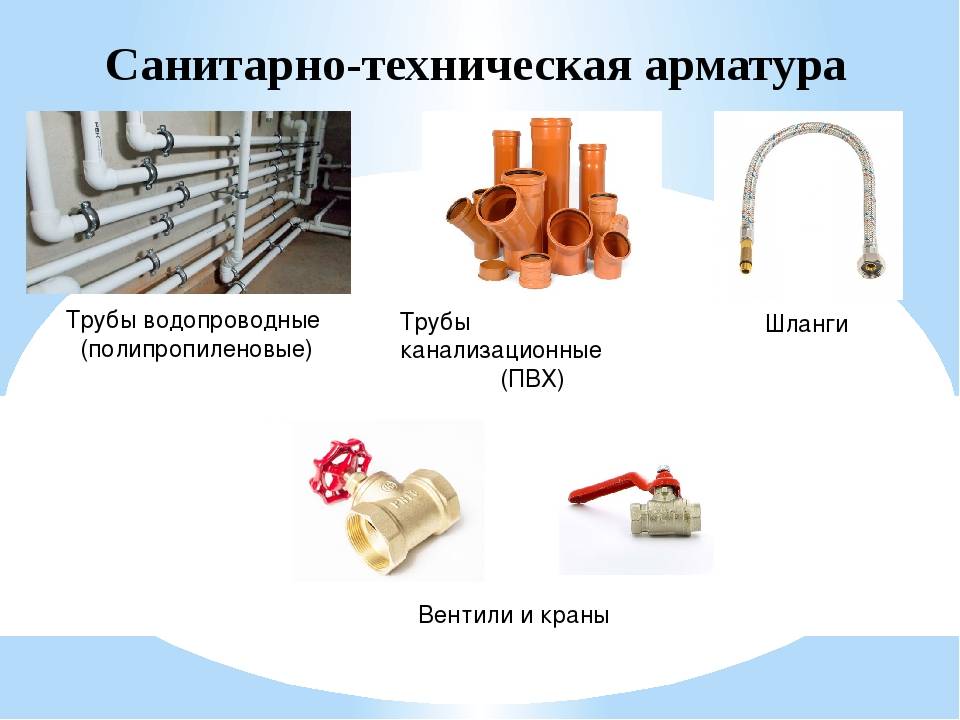

Санитарно-техническая, которая используется в трубах, предназначенных для оснащения бытового оборудования.
Фасонные детали для особых условий эксплуатации, например, для магистралей, транспортирующих агрессивные вещества.
Для трубопроводов судостроительной или транспортной промышленности.

Логично, что арматура для газопроводов должна отличаться высокой степенью герметичности. Для трубопроводов, транспортирующих нефть, важнейшим является антикоррозийная устойчивость, для труб, применяемых в химической промышленности важным критерием является инертность к агрессивным химическим соединениям.

По типу соединения

В зависимости от способа соединения, арматура делится на несколько групп:

Фланцевая — разборные детали, которые могут многократно разбираться, например, при ремонте или для прочистки. Крепится на болты. Распространена в системах, работающих в системах с высоким давлением и температурой.
Муфтовая арматура с резьбой. Подходит для труб из металлопластика, полиэтиленовых и полипропиленовых трубных изделий.
Арматура под сварку — самая надежная, сварка осуществляется в раструб или встык.
Арматура для цапкового крепления (устройства небольшого размера, которые способны работать под высоким давлением, с наружной резьбой).
Устройства под штуцерное соединение (детали с наружной резьбой, диаметром не более 15 мм).

По методу герметизации

В зависимости от того, каким образом происходит герметизация стыков, различают:

Сальниковая	Соединение, когда шток и шпиндель дополнительно уплотняются сальниковой набивкой.
Мембранная	Эластичный диск, который обеспечивает герметичность стыков.
Сильфонная	В качестве уплотнителя выступает сильфонный узел, который представляет собой гофрированную трубку.
Шланговая	Арматура, оснащенная эластичным шлангом, пережимание которого создает герметичное отсечение потока.

Особенности выбора арматуры и оборудования

Выбирая арматуру для газовых трубопроводов следует особо тщательно отнестись к химическим и физическим свойствам материала из которого она изготовлена.

Самыми востребованными материалами для изготовления газовой арматуры являются чугун и сталь. Это связано с требованиями к повышенному уровню прочности и надежности. Полимерные элементы, которые прекрасно подходят для водоводов здесь неприменимы, вдобавок их легко можно повредить.

Сталь является самым популярным материалом для изготовления газовой арматуры. Такое оборудование имеет доступную стоимость и высокую прочность

Специалисты не рекомендуют использовать на газовых трубопроводах оборудование с уплотнительными вставками из бронзы. Это связано с тем, что в составе СУГ присутствует сероводород, который может оказывать негативное влияние на бронзу и медные сплавы.

Дополнительные инструменты и материалы

Но только вышеперечисленного оборудования недостаточно для проведения газосварочных работ. Помимо газосварочного аппарата, необходимо подготовить и дополнительные инструменты:

Фиксаторы. Необходимы для облегчения газосварочных работ и повышения качества создаваемого соединения. Если деталь надежно зафиксирована в статичном положении, то работать с ней заметно проще.
Подъемник. Когда возникает необходимость соединить громоздкие детали, которые сложно перенести на стол вручную.
Монтажный инструмент. Включает набор гаечных или разводных ключей, используемых для надежного крепления ключевых элементов сварочного поста.
Сопутствующий инструмент. В этот список следует включить ножовки по металлу, кувалды, пассатижи, молотки и прочие приспособления.
Вытяжка. Сварка, предполагающая соединение металлов с помощью газа, в обязательном порядке требует наличия эффективной вентиляции.

Одним из принципов технологии сварки газом является использование присадочной проволоки, которой заполняется сварная ванночка. Проволоку для сварки необходимо выбирать с учетом состава поверхностей, которые необходимо сварить. Она в обязательном порядке должна иметь равномерную и гладкую структуру. Помимо этого, при сварке газом используются флюсы. Речь идёт о специальных составах, выпускаемых в виде пасты или порошка, которые наносят на присадку и кромки для защиты расплава от окислов.

Устройство газовых колодцев

а — установка задвижки в колодце: 1 — футляр; 2 — задвижка; 3 — ковер; 4 — люк; 5 — линзовый компенсатор; 6 — газопровод; б -устройство малогабаритного колодца: 1 — отвод; 2 — кран; 3 — прокладка; 4 — стенка колодца

Колодцы имеют люки, которые легко открываются для осмотра и производства ремонтных работ. На проезжей части дороги люки устанавливают на уровне дорожного покрытия, а на незамощенных проездах — выше уровня земли на 5 см с устройством вокруг люков отмостки диаметром 1 м. Там, где возможно, рекомендуется управление задвижкой вывести под ковер.

В местах пересечения газопроводами стенок колодца устанавливают футляры, которые для плотности заделывают битумом. Колодцы должны быть водонепроницаемыми. Эффективное средство против проникновения грунтовых вод — гидроизоляция стенок колодцев. На случай проникновения воды в колодцах устраивают специальные приямки для ее сбора и удаления.

На газопроводах диаметром до 100 мм при транспортировании осушенного газа устраивают малогабаритные колодцы (рисунок выше) с установкой арматуры в верхней части, что обеспечивает обслуживание арматуры с поверхности земли. В таких колодцах вместо задвижек устанавливают краны.

В кранах с принудительной смазкой (рисунок ниже) герметизация достигается за счет введения между уплотняющими поверхностями специальной консистентной смазки под давлением. Заправленная в пустотелый канал верхней части пробки смазка завинчиванием болта нагнетается по каналам в зазор между корпусом и пробкой. Пробка несколько приподнимается вверх, увеличивая зазор и обеспечивая легкость поворота, шариковый клапан и латунная прокладка предотвращают выдавливание смазки и проникновение газа наружу.

Это интересно: Возможна ли бесплатная установка газовых счетчиков пенсионерам: как получить все положенные вам льготы

Назначение газовой арматуры и оборудования

Газовая арматура и газовое оборудование предназначаются для установки на трубопроводах применяющихся для транспортировки, снабжения и распределения голубого топлива. С помощью этих механизмов включается и отключается подача, изменение давления, количества, направления газового потока. Арматуре присущи такие основные характеристики, как номинальное давление (условное) и номинальный диаметр.

Под номинальным давлением берется max давление при температуре 20 град., при котором гарантируется длительная служба разных соединений элементов и узлов с трубопроводом. Условный проход (DN) – это характеристика, которая используется в трубопроводных сетях в качестве общего параметра соединяемых частей.

Газовый трубопровод включает в себя не только трубы, но и большое количество газовой арматуры, которая обеспечивает его надежное функционирование

Большая часть разновидностей арматуры состоит из запорного или же из дроссельного устройства. Это конструкции в виде корпуса снаружи закрытого крышкой.

Внутри корпуса перемещается затвор. В результате перемещения затвора относительно его седел меняется площадь участка, через который газ проходит. Этот процесс вызывает изменение гидравлического сопротивления.

Простая конструкция, доступная стоимость и возможность использовать газовые заслонки в большом диапазоне температур – вот основные достоинства газовых заслонок

Соприкасающиеся во время отключений частей газопровода поверхности затвора и седла носят название уплотнительных. В устройствах дроссельного типа поверхности затвора и седла, которые, в свою очередь, образуют регулируемый проход для транспортировки рабочей среды, носят название дроссельных.

Классификация арматуры для газопроводов

Все существующие разновидности газовой арматуры, в зависимости от ее назначения, можно разделить на:

запорную. Арматура, применяющаяся для периодических отключений отдельных участков газопровода, приборов, аппаратуры. К этому виду относятся газовые краны, вентили задвижки;
предохранительную. Служащую для предупреждения риска повышения давления газа больше установленных норм. К этой разновидности арматуры относится сбросной предохранительный клапан;
регулирующую. Предназначенную для изменения и поддержания в заданных пределах давления. Это заслонки, шибера и пр.;
обратного действия. Для предотвращения изменения направления движения газа;
аварийную и отсечную. Для быстрого автопрекращения движения газа по направлению к аварийному участку в случае нарушения заданного режима. К этой разновидности относится запорно-предохранительный клапан;
конденсатоотводящую. Ту, которая удаляет в автоматическом режиме конденсат, накапливающийся в конденсато-сборниках и на нижних участках трубопроводных сетей;
контрольную. Определяет давление проходимой массы, температуру и пр.

По способу управления арматура может быть двух типов: управляемая и автоматическая. Первая приводится в действие ручными манипуляциями или при помощи привода: пневматического, гидравлического, электромагнитного, электрического.

Процесс управления вручную отличается приложением больших усилий и потерей времени. Гораздо чаще устанавливается привод и сохраняется возможность аварийного управления на случай возникновения аварий. А вторая действует при помощи устройств автосрабатывания.

Фланцевое соединение газопроводов используется на переходах с подводного или подземного участка на наземный. Такой тип соединений помогает в борьбе с электрохимической коррозией

По способу подсоединения оборудование и любая арматура для систем газоснабжения бывают:

фланцевые – применяющиеся для арматуры с проходом для среды больше 50 мм. Присоединение к трубам осуществляется посредством свинчивания фланцев. Основное преимущество такого соединения – возможность многократных переустановок, большая прочность и надежность. Также можно отметить универсальную применяемость. В качестве недостатка выделяют только большую массу и крупные габариты таких деталей;
муфтовые – используются для присоединения оборудования имеющего проход 65 мм и меньше. Подсоединение производится при помощи муфт с резьбой расположенной изнутри. Недостаток муфтовых соединений в том, что резьба постепенно стирается;
цапковые с нарезанной наружной резьбой. Одно устройство ввинчивается при помощи резьбы в другое устройство;
сварочные – это редко применяющиеся на сегодняшний день неразборные соединения. Плюсы этого способа – надежная герметичность и сведение к минимуму обслуживающих мероприятий. К недостаткам можно отнести возникающую при необходимости ремонта сложность демонтажа соединения, когда участок газопровода просто срезается;
ниппельные – присоединение арматуры производится при помощи ниппеля;
стяжные – патрубки соединяются с фланцами труб шпильками с гайками, которые располагаются вдоль арматуры;
штуцерные – присоединение арматуры производится при помощи штуцера, накидной гайки и уплотнительных колец. Это надежный метод соединения с возможностью демонтажа.

Кроме перечисленных выше, существуют и другие способы соединения газовой арматуры, но используются они, не так часто.

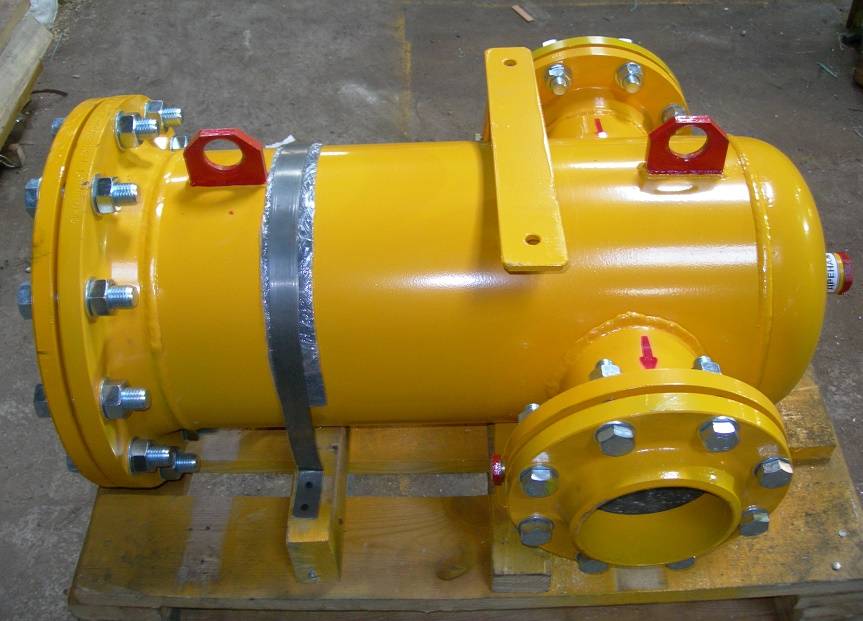

Фильтр газовый фланцевый необходим для очистки газовой среды от пыли и примесей, благодаря чему повышается срок эксплуатации и надежность функционирования газовых приборов

Также не стоит забывать, что от качества выполненного соединения будет зависеть функциональность трубопровода и надежность всей газораспределительной системы.

Основы установки запорно-регулирующей аппаратуры

Ни один трубопровод не может полноценно функционировать без запорной аппаратуры. Вследствие того что существует несколько ее разновидностей, установка одной из них существенно отличается от монтажа других устройств и должна осуществляться только специалистами с применением специализированного оборудования.

Работоспособность, долговечность и безопасность трубопровода зависят от того, насколько квалифицированно были проведены работы по монтажу.

Соединение арматуры с трубопроводом производится:

муфтами с внутренней резьбой;
цапками на наружном уплотнителе;
ниппелями;
фланцами;
сваркой.

Сварка – самый надёжный способ взаимного скрепления элементов трубопровода и единственный, который подходит для транспортировки сред высокого давления.

Соединение при помощи фланцев, плоских колец или дисков из легированной стали, закрепляющихся болтами к концам деталей, которые необходимо закрепить, также, позволяет обеспечить необходимый показатель герметичности. Производители запорной арматуры предоставляют гарантию на свою продукцию, проводя тесты на непроницаемость и прочность деталей, их соответствие техническим требованиям.

Правила при монтаже запорно-регулирующей арматуры

Есть несколько важных правил, которые следует соблюдать при выполнении монтажа запорно-регулирующей арматуры:

1. Обязательная очистка трубопровода. После транспортировки деталей их необходимо обработать вручную или воздействуя воздухом, паром или водой. При проведении сварки также нужно регулярно осматривать трубу на предмет загрязнений, чтобы образовавшаяся окалина не повредила герметичности.

2. Проверка фланцев на предмет наличия неровностей. Гладкая поверхность детали не должна быть поцарапана или иметь другие ярко выраженные дефекты.

3. Следует избегать монтажа запорной арматуры на участках с неравномерным рельефом. Если механизм будет находиться не на прямом отрезке трубопровода, напряжение, возникающее в местах изгиба, повлияет на герметичность и спровоцирует протечки.

4. Экранирование от скачков давления, возникающих при гидравлическом ударе, который может повредить или вывести из строя всю систему, включая и арматуру, проводится путем установки обратного клапана для обеспечения стабильного потока.

5. К задвижкам крупным диаметров или тяжелым приводам может понадобиться дополнительная опора для препятствования поломке винтов или прокладок.

6. Запорную арматуру можно повредить, если приложить слишком большие усилия к ее закручиванию.

7. Арматура из нержавеющей стали должна находиться в открытом положении во время установки.

Типы арматуры

Запорные системы, устанавливаемые на газопроводах, отличаются по нескольким параметрам.

Так, в зависимости от того, как изделие монтируется к трубопроводу, оно может быть:

Муфтовым;
Фланцевым;
Приварным;
Штуцерным.

Если речь идет о домашней отопительной системе и газоснабжении, то самый оптимальный вариант – муфтовый газовый кран. Фланцевые изделия актуальны в том случае, если требуется обеспечить транспортировку нефти или газообразного вещества. Такая арматура хороша своими небольшими размерами, простотой в установке и надежностью.

В зависимости от специального назначения, газовые краны могут быть:

Трехходовыми. Находят применение на тех трубопроводах, где требуется перераспределять газовые потоки;
С обогревом корпуса;
С контролем протечки.

Основное преимущество любого газового крана – идеальная герметичность. Несмотря на малый вес, описываемые конструкции могут похвастаться своей надежностью. Газовые краны способны эффективно функционировать десятки лет благодаря своей функциональности и прочности, что делает их экономически выгодными.

Следует помнить, что лучше всего приобретать газовые краны, выпущенные известными и проверенными производителями.
