Газовая котельная для многоквартирного дома: характеристики, преимущества и недостатки такого решения

Виды крышных котельных

Тип постройки, ее технические и эксплуатационные характеристики, предназначение и состояние определяют вид подходящей крышной котельной:

Встроенный тип;
Блочно – модульный тип.

Если котельную нужно установить на уже построенном здании, используют блочно – модульные крышные котельные. Они используются при проведении капитального ремонта домов, где система отопления нуждается в полном ремонте.

Проект такого сооружения создается на основании технических характеристик строения. Готовая котельная доставляется на объект и монтируется на определенном месте.

Перед тем, как приступают к установке блочно – модульной котельной, выполняют подготовку крышного покрытия:

Специалистами проверяется состояние несущих стен и основных элементов здания;

Накладывается защитное покрытие на место, где планируется расположение котельной. В качестве такого покрытия используется бетонная подушка толщиной не менее 20 см.

Проводятся мероприятия по усилению звукоизоляции и обеспечению требований безопасности (установление перил на крыше).

Тепловые энергоустановки подключаются к тепловой сети здания. И уже на месте регулируются режим работы, распределение теплоносителя, выполняется подключение к системе отопления и водоснабжения.

Последние разработки в области котельного оборудования предусмотрели в системе блочно-модульной конструкции и наличие комнаты для обслуживающего персонала.

Правила и требования к эксплуатации

Требования к конструкции и установке котлов на крышу есть, но они минимальные. Все они делают ставку на обеспечение безопасности при эксплуатации объекта.

В частности, необходимо регулярно выполнять следующие операции:

необходимо постоянно проверять подающую и сливную арматуру, благодаря чему котельная вентилируется.
На этапе проектирования необходимо предусмотреть установку датчиков, обнаруживающих любые возгорания, утечки газа и другие нештатные ситуации. Также вам необходимо установить газовый изолятор фланец, способный погасить всю систему в случае пожара.
На крыше многоэтажного дома должна быть установлена сигнализация, которая сразу же начнет предупреждать окружающих звуковыми и световыми сигналами о возгорании в котельной.
В котельной должны быть окна и двери, ведущие прямо на крышу. Также требуется специальный пожарный лифт и служебный выход. Освещение котельной должно соответствовать нормативам.
Для каждого газового котла необходимо проектировать отдельный дымоход и все они должны быть одинаковой высоты. Расстояние между трубами может быть любым.

Чтобы обеспечить более стабильную и безопасную работу котлов на крыше, необходимо подключить к ним отдельную электрическую ветку. Это позволит нейтрализовать любые скачки напряжения в доме, которые могут привести к выходу из строя всей системы отопления.

также желательно предусмотреть альтернативный вариант мощности, в частности, для покупки дизель-генератора.

По технике безопасности дымоход должен быть не менее чем на 2 метра выше высоты крыши самой котельной

запрещается установка газовой котельной непосредственно над жилыми квартирами. Между ними и крышей необходимо сделать технический этаж с соблюдением обязательного перечня условий, касающихся котельных. Газовые агрегаты можно размещать только на перекрытии из железобетонной плиты.

Помните, что в котельной достаточно шумно, поэтому важно ее звукоизолировать. После того, как котельная была спроектирована и смонтирована, необходимо организовать периодическое техническое обслуживание

Для этого достаточно нанять одного-двух человек. Также периодически будут приходить сотрудники газовой службы с осмотрами для контроля состояния работающего оборудования

После того, как котельная была спроектирована и смонтирована, необходимо организовать периодическое техническое обслуживание. Для этого достаточно нанять одного-двух человек. Также периодически будут приходить сотрудники газовой службы с осмотрами для контроля состояния работающего оборудования.

Нормы проектирования крышных котельных, работающих на газе

Газовые крышные котельные должны обустраиваться по следующим нормативам:

разрешена установка полностью автономных устройств;
котельная не может находиться над перекрытиями жилых помещений;
между стенами жилых комнат и стенами крышной котельной должен быть зазор;
обустройство механизмами автоматического отключения при авариях.

Требования к крышам для размещения котельных

Обустройство крышных котельных для многоквартирных домов происходит с учетом следующих требований к крышам:

конструкция покрытия, по заключениям экспертизы, должна выдерживать нагрузку котельной;
наличие перил;
площадь поверхности больше параметров оборудования;
защита кровли от протекания;
ограниченный доступ к крыше посторонних;
котельная обладает достаточным местом для обустройства служебных помещений.

Котлы для крышных котельных

Как уже отмечалось выше, допускается установка полностью автономного оборудования, не требующего участия персонала в контроле работы устройств (котельная оснащена автоматическими системами управления).

Но отечественные производители не предоставляют такие виды котлов, поэтому предстоит обратить внимание на заграничные варианты. Основные виды котлов для установки на крышных котельных:. Основные виды котлов для установки на крышных котельных:

Основные виды котлов для установки на крышных котельных:

Futera;
Rendamax;
Wessex;
Viessmann;
Buderus;
Protherm;
Ferroli;
Vaillant;
Lochinvar.

Газоснабжение котельной, расположенной на крыше

При использовании газового оборудования (котлов) нужно соблюдать следующие правила и ограничения:

разводка газовых труб должна идти по наружным стенам сооружения (внутренняя врезка не допускается);
граничное давление в газовых трубах не может превышать пять кПа;
наличие свободного доступа к газовым магистралям (запрет на установку щитков, сеток, ограждений);
после того, как фирма установила котельную, у каждой трубы делается персональный кран перекрытия, у которого обязательно устройство круглосуточного освещения.

При монтаже, вместе со строительством модульной системы, обустраиваются три автономных узла – газовый, отопительный, предназначенный для подачи ГВС. Эти узлы должны идти независимо друг от друга. При отключении одной функции другие должны исправно работать. Это делается для быстрого устранения аварий и поломок.

Электроснабжение котельной на крыше

Основные требования и нормы надежности теплоснабжения:

молниезащита (порядок предотвращения природных катаклизмов отображается в проекте);
обустройство заземления отдельно для каждого узла (отопления, газопровода);
наличие наружных и внутренних светильников, обладающих герметичными свойствами (защита от влаги), дополнительным металлическим корпусом (защита от механических повреждений);
наличие дополнительного, альтернативного генератора (когда отключается основной режим электрического питания, должна срабатывать система автоматического запуска запасного оборудования, сигнализация и персональное оповещение дежурного специалиста);
предусмотрена система экстренного отключения от питания (щиток находится в служебном помещении);
для квартир в доме и для крышной конструкции используются разные источники снабжения электроэнергией.

Пожаротушение крышной котельной

При обустройстве отдельных котельных, расположенных возле МКД (в персональном, специально оборудованном здании), риск причинения ущерба жильцам минимален, но граждане все равно могут пострадать от возникшей аварии. Для предотвращения катастроф используются следующие правила пожарной безопасности:

при отсутствии индивидуальной системы тушения пожара на крышу выводятся два рукава с диаметром в 7 см;
при наличии индивидуальной системы пожаротушения диаметр рукавов составляет 5 см;
максимальное давление тепловой энергии – 5 кПа;
размещение над несущими конструкциями, способными выдержать вес оборудования;
наибольшая высота дома – 9 этажей;
наименьшая высота потолка в котельной – 265 см;
ширина всех дверных проемов равна или больше 80 см;
формирование персонального аварийного выхода;
обустройство сигнализации;
установка автоматических систем тушения пожаров.

Если во время принятия монтажных работ выявлены нарушения в системе пожарной безопасности, то в использовании отказывается, а установщику придется устранить все выявленные недостатки.

Достоинства и недостатки автономной котельной

Итак, вы раздумываете над возможностью установки собственной котельной, которая бы обогревала весь многоквартирный дом и подавала горячую воду в каждую из квартир. О каких достоинствах и недостатках вам следует знать, чтобы принять верное решение, которое не заставит вас раскаиваться в будущем?

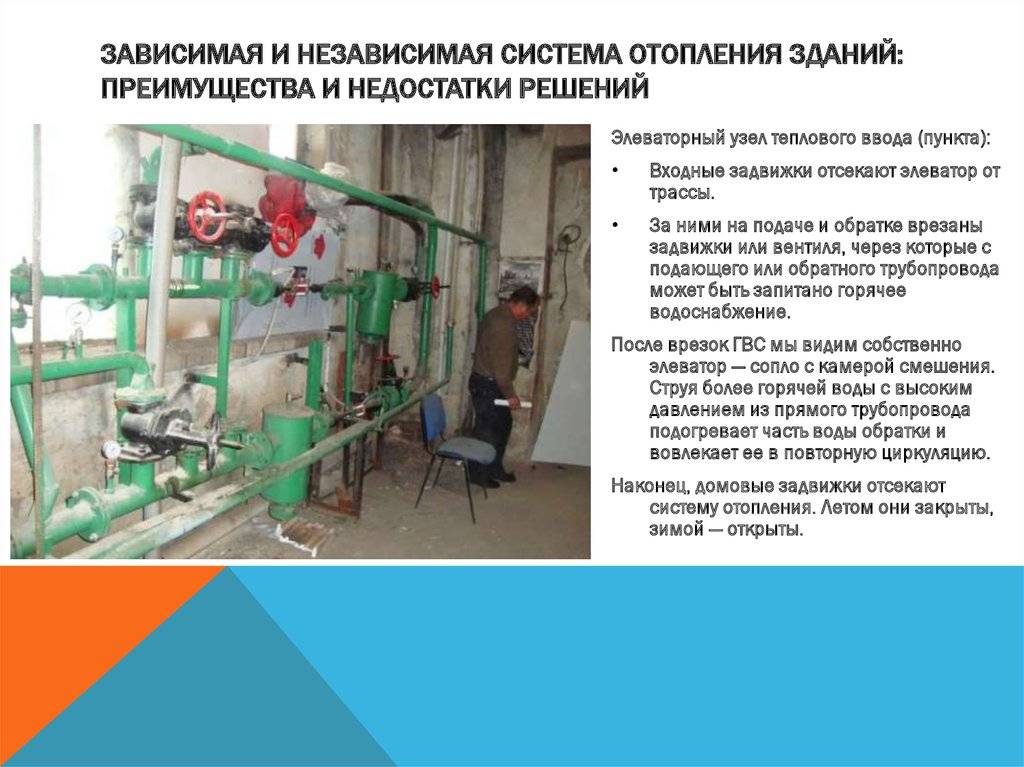

Схема отопительной системы в многоквартирном доме

Для начала стоит рассказать о недостатках, так как их значительно меньше.

Высокая изначальная стоимость проекта – закупка самого оборудования, его монтаж и подведение коммуникаций к каждой из квартир. Да, изначально каждому из владельцев квартиры в доме придется вложить немалую сумму, чтобы коллектив жильцов смог совершить столь дорогостоящую покупку. Многие из владельцев могут просто отказаться от столь значимой траты, хоть и разовой.
Необходимость поддержания всей системы в рабочем положении. Если при подключении к теплоцентрали все обязанности по обслуживанию оборудования ложатся на плечи специалистов компании, предоставляющей услуги, то теперь при любой поломке решать проблему придется своими силами. А значит, нужно будет нанимать специалистов, которые будут проводить регулярный осмотр техники, а при выявлении поломок – чинить их. Это может доставить лишние хлопоты и финансовые затраты.

На этом основные недостатки автономной котельной исчерпываются. Конечно, они весьма значимы, из-за чего сегодня далеко не в каждом доме установлена мини-котельная. Но все же количество таких мини котельных стремительно растет. Почему? Из-за приведенных ниже достоинств автономного отопления.

Полная независимость от городских монополистов в ЖКХ. Всем прекрасно известно, что в каждом городе существует всего одна компания, предоставляющая услуги по отоплению и подаче горячей воды в жилые многоквартирные дома. И они могут практически неконтролируемо повышать стоимость своих услуг. Если же вы устанавливаете собственную котельную, то у монополистов больше не будет рычагов давления на вас.
Сведение теплопотерь к минимуму. Как показывает практика, проходя через многокилометровые теплотрассы, теплоноситель (горячая вода) теряет до 30% полученного тепла (в зависимости от удаленности от городской котельной).

Пример теплопотерь в многоквартирном доме

А за это тепло вынуждены платить также конечные потребители. В автономных же отопительных системах теплопотери измеряются долями процентов. Так что уже за счет этого оплата снижается на треть.

Котельная, отапливающая один дом, а не тысячи, легко настраивается. Если в квартирах становится слишком жарко, можно легко уменьшить расход топлива, а в морозные дни – увеличить. Благодаря этому температура в помещениях всегда будет оптимальной, устраивающей каждого из обитателей. Не придется проветривать помещения, снижая температуру и вместе с тем выпуская на улицу тепло, за которое заплачены немалые деньги. Но в то же время не придется пользоваться дополнительными источниками тепла (электрическими нагревателями), чтобы поддерживать достаточно высокую температуру в квартире.
Чтобы котельная многоквартирного жилого дома содержалась в идеальном порядке, достаточно нанять одного диспетчера, следящего за показаниями всех приборов, а также одного-двух приходящих наладчиков, которые задействуются только при обнаружении поломок. Если же ваш дом подключен к городской теплотрассе, вам придется оплачивать услуги не только десятков (или даже сотен) рядовых монтажников, но и сотен бухгалтеров, директоров, их заместителей, секретарей, водителей и многих других. На этом также экономятся немалые деньги.
В большинстве случаев отопление домов, подключенных к городской теплоцентрали, начинается с 15 октября и заканчивается к 15 апреля. И даже если осень и весна выдаются необычно холодными или теплыми для данной местности, сменять даты начала и конца отопительного сезона никто не будет.
Поэтому в межсезонье в квартирах нередко бывает слишком жарко или слишком холодно. Наличие автономной котельной позволяет включать и отключать отопление именно тогда, когда это необходимо. Чаще всего такие решения принимаются советом жильцов дома. Конечно, это позволяет не только сократить расходы на отопление, но и поддерживать оптимальную температуру в помещениях, независимо от температуры за стенами дома.

Какой же вывод можно сделать из всего вышесказанного?

Зато она позволяет ежемесячно экономить немалые деньги. Поэтому все первоначальные затраты довольно быстро будут компенсированы, и совсем скоро вы заметите, что у вас появились свободные деньги, которые раньше уходили на оплату счетов за коммунальные услуги.

Монтаж

Для создания отопительной системы на крыше требуется построить отдельное помещение. Крышная котельная автономна: запустив её, достаточно проводить редкие плановые проверки.

Процесс зависит от варианта устройства. Различают 2 типа — встроенный и блочно-модульный.

Встроенный

Котельные, встроенные в крышу, используют в новых строениях. Подобное устройство устанавливают только в строящееся или здание, имеющее место для размещения тепловой станции. Для встроенных котельных должны рассчитать дополнительную нагрузку на стены многоэтажного дома, создать модуль пожаротушения.

Блочно-модульный

Для размещения крышной котельной в построенном здании используют блочно-модульный тип. Наиболее распространенный вариант установки — во время капитального ремонта. Крышную котельную устанавливают в случае реставрации отопительной системы. Проект создают на основе характеристик здания. Затем прибор создают и доставляют к необходимому строению.

Перед установкой проводят ревизию крыши:

Проверяют состояние несущих опор.
Накладывают защитное покрытие в точку монтажа. Им выступает бетонная подушка.
Проводят установку звукопоглощающего материала.

Окончив подготовку, проводят включение котельной в тепловую сеть. Её настраивают, распределяют теплоноситель. Подключив к отоплению, начинают эксплуатацию.

На что обратить внимание

Перед монтажом устройства необходимо учесть, что оно создает нагрузку на конструкцию. Из-за этого требуется соблюдать следующие правила:

Запрещено размещать котельную на перекрытии над жилыми помещениями.
Запрещено размещать оборудование в помещении, граничащим с жилым.
При проектировании соблюдают размер дома, в котором планируется размещение.
При проектировании создают систему аварийного отключения.

Чем хороша котельная в подвале

Монтаж котельной в подвале обычно доставляет значительно меньше хлопот и проблем: не нужно поднимать оборудование, весящее много центнеров, на крышу пятиэтажного (или более высокого) здания. Кроме того, не нужно проводить ряд сложных расчетов, позволяющих определить, выдержит ли крыша дополнительную нагрузку, а если нет, то насколько и как лучше укрепить несущие конструкции.

Поэтому газовые и дизельные котлы нельзя устанавливать в подвале. Дело в том, что возгорание и взрыв резервуаров с топливом в подвале здания ставит под угрозу целостность всего многоквартирного дома, а также жизнь и здоровье жильцов. В подвале можно устанавливать только твердотопливные и электрические котельные.

Пример котельной в подвале дома

Последняя неудобна из-за высокой стоимости электроэнергии: расходы на содержание электрического отопительного котла практически невозможно окупить. Твердотопливные сложны в обслуживании: топливо (дрова, кокс, уголь, торф) необходимо загружать вручную, от 2 до 4 раз в сутки.

Также стоит отметить, что при установке котельной в подвале серьезные проблемы могут возникнуть при монтаже и установке дымохода. Его верхняя точка должна быть выше, чем дом, в подвале которого установлена котельная, а также выше домов, находящихся поблизости. Хотя некоторые современные проекты многоквартирных домов эту проблему учитывают.

Объем котельной в доме в зависимости от котла

При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
30 — 60 кВт — соответственно 13,5 м.куб (котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
60 — 200 кВт — не менее 15 м.куб (отдельно расположенная постройка, пристройка, первый, цокольный или подвальный этаж дома).

Обязательно наличие окна не менее 0,5 м.кв, двери шириной 0,8 м, вывод канализации для предотвращения потопа.

Габариты для газовой котельной

Газовая котельная оборудуется дымоходом по уровню выше крыши и обязательно должен быть канал для чистки дымохода.

Газовая котельная по требованиям должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. Высота до потолка должна быть 2,5 м и выше. Допустимый объем котельной 14 кубических метров.

Габариты для котельной на жидком топливе

Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.

Требования по размеру котельной для частного дома, выделяемые под такие котлы, такие же, как и для газовых котлов. По площади учитывается 4 кв.м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.

Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть окно. На каждый куб помещения должно быть окно 0,03 м.кв (но не меньше о,5 м.кв в целом). При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.

Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.

Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.

Габариты котельной на твердом топливе

Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый и не являются взрывоопасными. Требования к котельной не такие жесткие.

Весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной — не менее 8 м.кв. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыль угля может быть взрывоопасна.

Размеры для котельной на электричестве

Электрические котельные при соблюдении всех норм и правил техники безопасности являются самыми пожаробезопасными. Электрические котельные зависят в общей сложности от качества проводки. Их плюсом является экономия места, отсутствие специальных требований в плане вентиляции. Однако, они требуют наличие предохранительных автоматов. Электрокотлы являются самым дорогим способом обеспечения дома теплом. Отдельное помещение для котельной не нужно, котел можно установить где удобно.

Выбор вида котла для отопления частного дома, его мощности и размещения необходимо планировать на этапе проектировки дома с учётом потребностей, возможностей и отапливаемой площади. Индивидуальное отопление при соблюдении техники безопасности и норм является рациональным решением проблемы снабжения теплом частного дома и позволяет регулировать с учётом собственных потребностей.

Читайте так же:

Отключение центрального теплоснабжения

Чтобы перевести квартиру на автономное отопление, сначала необходимо подать заявление об отказе в использовании централизованного теплоснабжения. Когда будет получено положительное решение, можно переходить к установке в квартире котла и другого сопутствующего оборудования.

Чтобы отключить квартиру от центрального отопления, необходимо узнать, кто отвечает за трубы и батареи. Если они находятся в собственности владельцев дома, тогда следует получить от соседей разрешение. Если же многоквартирный дом обслуживают специальные службы, тогда следует подать заявление с просьбой об отключении от сетей теплоснабжения.

Необходимо обратиться в компанию, обслуживающую дом, и получить разрешение. В документе должна быть зафиксирована утвержденная схема и присутствовать разрешение на перевод квартиры на индивидуальное отопление. Только после этого можно приступать непосредственно к демонтажу старой системы и установке индивидуальной схемы обогрева квартиры. Чтобы перейти с одной на другую, требуется достаточно много времени. Опыт многих владельцев квартир позволяют утверждать, что на это требуется 3−6 месяцев.

Комплектация автономной котельной

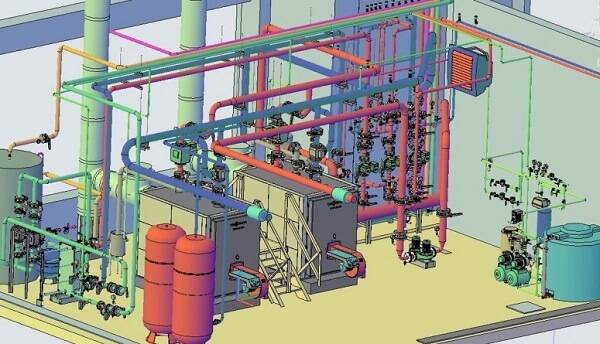

Автономная котельная (чертеж прилагается) состоит из:

Водонагревательного котла.
Нескольких насосов.
Оборудования для подготовки жидкости.
Теплообменника.
Калорифера.
Внутреннего трубопровода и пр.

Производство (строительство) автономной котельной предусматривает наличие не только приборов обогрева, но и всех необходимых систем:

Вентиляционной. Необходимый для горения кислород поступает естественным путем, а продукты горения выводятся через специальные вытяжки и дымоходы.
Электрической. В нее входит не только пульт управления, но также и освещение (внешнее и внутреннее).
Сигнальной. Включает в себя пожарную сигнализацию, а также уведомления диспетчера о неполадках в работе.

* В зависимости от особенностей индивидуальных проектов, предоставляемых клиентами, возможна установка дополнительных устройств.

Чтобы правильно выбрать и купить автономную котельную, цена которой будет зависеть от характеристик системы, нужно заручиться помощью профессионалов. организует перевозку и пуско-наладочные работы для разных видов отопительной техники.

Ввод в эксплуатацию крышной котельной

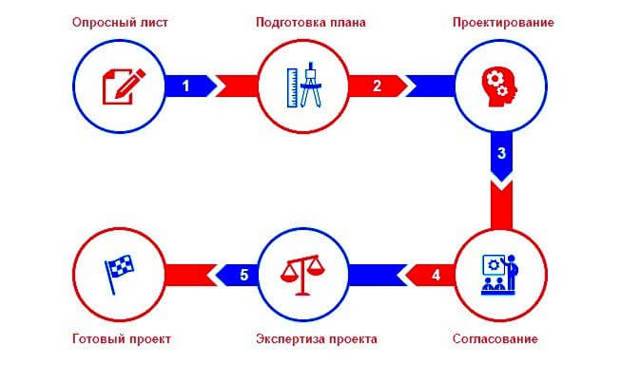

На практике предусмотрены следующие этапы передачи котельной в эксплуатацию:

Подготовка проектной документации. Обязанность ложится на плечи фирмы, с которой подписан договор. После осмотра помещений готовится проект, гарантирующий безопасность системы. УК не занимается документами, поскольку обязательно привлечение специалиста, который будет участвовать в дальнейшем изготовлении конструкции и в ее установке на кровле здания.
Согласование проекта с муниципальными властями. На этой стадии назначается техническая экспертиза. От заключения эксперта зависят дальнейшие работы. Эксперта можно прилечь из государственной организации или из частной компании, обладающей соответствующей лицензией.
Подготовка включает устройство шумоизоляции внутри и снаружи. На этой стадии подбирается персонал, умеющий работать с конкретными видами оборудования.
Изготовление котельной и ее установка на крыше здания.
Привлечение независимых специалистов для проверки правильности монтажа.
Получение письменного разрешения на подключение системы.

Можно подписывать соглашение со службой по обслуживанию оборудования. С какой фирмой подписать контракт, определяет общедомовое собрание жильцов.

Виды и устройство крышных котельных

Нормы отдельно оговаривают возможность эксплуатации котельной встроенного и блочно-модульного типа. Для каждого вида технического и конструкторского решения, существуют свои ограничения и особенности. В целом, размещение котельного оборудования на кровле имеет несколько преимуществ:

Отсутствуют затраты на строительство отдельного технического здания.
Нет необходимости в сооружении высокой дымовой трубы.
Увеличивается безопасность эксплуатации отопительного оборудования.

Блочно-модульные крышные котельные

Для установки предусматривают следующие мероприятия:

Устанавливается платформа, опирающаяся на несущие стены и другие конструкции здания. Перед монтажом, проводится экспертиза, направленная на определение несущей способности и определения мероприятий по усилению конструктивно значимых элементов здания.
Изготавливается покрытие под котельной из негорючих материалов. Как правило, для этого заливают бетонную подушку с толщиной 20 см.
Отдельно предусматриваются меры по обеспечению безопасности (изготовление перил по периметру крыши) и увеличению звукоизоляции модулей.

Установка блочно-модульного отопительного оборудования, требует изготовления отдельного проекта и подходит для зданий, в которых изначально не планировалось отапливать помещения данным способом.

Модульная котельная представляет собой полностью укомплектованную тепловую станцию, готовую к работе. Все оборудование вмонтировано в модуль. БМК дополнительно укомплектовывается комнатами для обслуживающего персонала.

Встроенные крышные котельные

Изготовить и согласовать проект встроенной котельной, намного проще. Звукоизоляционные, шумопоглащающие и антивибрационные мероприятия, проводятся одновременно с возведением стен и отделочными работами, что существенно увеличивает их эффективность. По факту, встроенные котельные предусматриваются крайне редко, в основном в новых домах, строительство которых началось в последние 5 лет.
