Чем отопить дом без газа
Другие варианты отопления без газа:
- Электрическая энергия. Самой простой в организационном плане альтернативой газовому отоплению в частном доме выступает электричество. В настоящее время практически не осталось ни одного уголка в нашей стране, где еще не проведена электрификация. С другой стороны, содержание электрических котлов и обогревателей обойдется достаточно дорого.
- Дизельное топливо. Его используют как в мобильных обогревающих приборах, так и в котлах. Хотя стоимость солярки и небольшая, однако для поддержания постоянной работы котельного оборудования ее потребуется довольно много. Кроме того, следует учесть специфический сильный запах, которым сопровождается работы дизельных обогревателей.
- Уголь. Отличный вариант отопления частного дома без газа для регионов, где это топливо находится в прямом доступе. Простой арифметический подсчет финансовых затрат на обогрев дома с помощью угля показывает, что для этого потребуется в 4 раза меньше финансов, чем в случае с соляркой.
- Торф. Еще один способ получения тепла без газа. В продажу он поступает в виде прессованных брикетов.
- Дрова. Отлично подойдет для местностей, где дрова находятся в свободном доступе. В других ситуациях этот вариант, как сделать отопление в доме без газа, достаточно проблематичен, по причине быстрого расхода отопительного материала. На порядок удобнее в таком случае использовать пеллеты (гранулы из отходов деревообрабатывающих производств). Пеллетные котлы, как правило, оснащаются специальной автоматикой, самостоятельно загружающей топливо.
Уголь и дрова выступают в качестве основного вида топлива для печного и каминного оборудование: именно оно является наиболее оптимальным вариантом обогрева дома в том случае, когда нет не только газа, но и электричества. Печку или камин можно соорудить самостоятельно, из огнеупорного кирпича, или приобрести в готовом виде. Магазинные модели изготовляются из стали или чугуна, и обладают значительными декоративными качествами. Кроме непосредственно обогрева жилища, приборы данного типа позволяют готовить на них пищу: специально для этого в их конструкцию включен духовой шкаф и варочная поверхность.
Как сделать газовое отопление частного дома своими руками
Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ
Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям
Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:
- врезки системы отопления дома в газовую сеть;
- проектирования газового отопления дома.
Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.
Порядок работ
Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).
Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:
- монтаж котла в котельной на первом этаже;
- монтаж группы безопасности, расширительного бака, циркуляционного насоса
- установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
- установка коллектора для теплого пола;
- укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
- установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
- по окончании полного монтажа отопления делается заливка бетоном теплого пола.
Схемы отопления частного дома с газовым котлом могут быть двух типов:
1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)
2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)
Схемы разводки автономного отопления
Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:
- Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
- Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
- Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
- Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
- Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.
Схемы отопления 2-х этажного частного дома могут быть следующие:
1. Система отопления открытого типа
Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.
Схема автономного газового отопления открытого типа
2. Система отопления закрытого типа
В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.
Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома
Обвязка газового котла в системе отопления
После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.
Фото 1: Схема подключения настенного двухконтурного газового котла
Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).
Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.
В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.
Фото 2: Схема обвязки настенного двухконтурного газового котла
Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.
В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.
Оборудование при открытой гравитационной системе
При открытой гравитационной системе вся нагрузка ложится на открытый расширительный бачок.
Он выполняет следующие функции:
- забирает себе избыточное количество теплоносителя;
- компенсирует увеличение давления;
- выводит воздух и горячий пар при закипании теплоносителя.
По объёму бак не должен быть меньше 10 процентов от объёма теплоносителя. Больше — можно. Устанавливают его в верхней точке контура, там, где заканчивается разгонный коллектор. От бака розлив идёт назад, в теплообменник, с уклоном, который обеспечивает вывод воздушных пробок и продвижение теплоносителя самотёком.
Через открытый расширительный бачок обычно заливают холодную воду для компенсации испарения.

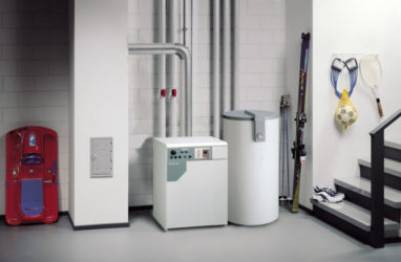

Котельная для частного дома
Одной из привилегий частного дома есть возможность обустроить его именно так, как вы всегда мечтали. А чтобы в доме всегда было тепло и уютно лучше всего обзавестись автономной котельной.
Особенности монтажа и эксплуатации котельной на твердом топливе
Котельная для частного дома – обустраивается по тем же правилам, что для промышленных объектов. Конечно, владельцу не нужно будет подписывать документы у технадзора, но если вы хотите простую в обслуживании и безопасную котельную, лучше быть в курсе строительных требований.
Котельная для частного дома на твердом топливе – по площади должна быть существенно больше газовой, к тому же следует заранее продумать, где хранить само топливо.
Если дрова можно хранить просто на улице под навесом, а уголь в каком-нибудь сарайчике, то для пеллет лучше выделить сухое помещение или угол в самой котельной. Учтите, что при загрузке топлива и удалении золы возможно появление грязи, поэтому на пол рекомендуется положить плитку.
Это доступный способ получить пожаробезопасный пол, который легко поддерживать в чистоте. Ниже приведены общие требования к проектированию котельных и топочных.
- Высота потолка не менее 200 см. Оптимально если – 250 см.
- Устанавливать твердотопливные и другие виды котлов в жилых комнатах не допускается.
- Со стороны топки должно быть не менее 1,2 метра свободного пространства до стен или других конструкций. Расстояние от стен до корпуса котла с других сторон должно быть не меньше 0,6 м. Запрещается захламлять это пространство.
- Обязательно должно быть окно на улицу, размером не меньше ¼ м2. Нормативный вариант – м2 на м3 помещения.
- Ширина двери в котельную должна быть не менее 80 см. Доступ удобным и безопасным.
- Пол должен быть прочным (цементная стяжка, бетон), без горючих покрытий типа линолеума, дерева и т.д.
- Отделку стен и потолка выполняйте качественно из негорючих материалов – плитка штукатурка и т.д. Если возле топки расположены потенциально горючие материалы или конструкции закройте их огнеупорными щитами (жесть со слоем базальтовой ваты и т.д.)
- Обязательное требование – устройство в котельной вентиляции приточно-вытяжного типа. Если в котельную ведет отдельная дверь, в самом низу двери обустраивают вентиляционное отверстие с решеткой.
- Ограничьте доступ, чтобы в помещение котельной не попали дети и домашние животные.
Не редко под котельную отводят подвальное помещение. Правда лучше подходит полуподвал (цокольный этаж) поскольку здесь легче выполнить требования по вентиляции, остеклению, да и дымоход вывести проще.
Это хороший вариант и с точки зрения экономичности и надежности работы системы отопления. Ведь чем ниже расположен котел относительно радиаторов, тем меньше энергии нужно тратить на циркуляцию теплоносителя в системе.
А в случае одноэтажного дома с котельной в подвале система вполне может работать в термосифонном режиме без циркуляционного насоса.
Стоимость насоса невысока и его рекомендуется ставить в любом случае, но возможность работы системы без насоса особенно важна, если у вас бывают отключения электричества.
Также многие домовладельцы устанавливают мощные источники бесперебойного питания с аккумуляторами, которые поддерживают работу автоматики котла и циркуляционного насоса несколько часов в автономном режиме. Стоимость такой системы оправдана, если у вас установлен качественный котел и сделан хороший ремонт в доме.
Ведь если после отключения электричества на несколько часов перемерзнут трубы или лопнет теплообменник котла от гидроудара, то ремонт может сравниться по стоимости с покупкой нового котла.
Почему обустройство котельной лучше доверить профессионалам
Конечно, заказать, купить и установить котел можно самостоятельно. Если вы строили дом, умеете обращаться со сваркой, разбираетесь в слесарно-сантехнических работах, то вполне справитесь и с этой задачей. Но даже для «на все руки мастеров», котельная для частного дома под ключ от специалистов-монтажников, может оказаться выгодным предложением.
Во-первых, покупая твердотопливный котел, монтаж котельной от той же организации можно получить со скидкой, а то и вовсе бесплатно (в периоды акций, и при покупке дорогих котлов). Во-вторых, профессионалы точно сделают так, что система будет нормально работать. Добросовестные монтажники ценят доброе имя и хорошие рекомендации.
Поэтому на их и вашей стороне окажется весь их опыт, квалификация, да и наличие специального инструмента. В-третьих, в специализированной компании вам помогут подобрать не только котел, но и расширительный бак, циркуляционный насос запорно-регулирующую арматуру, систему модульного дымохода, настроить систему автоматики и т.д.
Четвертый этап: подключение агрегата к газопроводу
Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.
Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.
Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.
Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.
Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.
Виды газовых котлов
Настенный вариант более компактный, но менее мощный
Виды настенных котлов для отопления дома
В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.
Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне
Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).
Виды камер сгорания
Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.
Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.
Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C. Если температура будет еще ниже — еще лучше.
Конденсационные котлы наиболее эффективные
Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).
Напольные газовые котлы
Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.
Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.
Строение напольного газового котла
При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций:
- поддержание заданной температуры,
- возможность программирования режимов по дням или часам,
- совместимость с комнатными термостатами;
- подстраивание работы котла под погоду,
- летний режим — работа на нагрев воды без отопления;
- возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.
Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание
Но также многие программы позволяют экономить топливо, что не мене важно. В общем, выбирать вам
