Газовые горелки для котлов отопления: принцип работы, устройство

Какими бывают газовые печи

С помощью газовых печей отапливают домовладения и дачные домики, однако наибольшую популярность такие устройства приобрели при сооружении бань. Чаще всего для этого случая покупают агрегаты заводского изготовления, которые имеют металлический корпус. При этом нужно правильно подобрать модель по мощности и предназначению, учитывая условия эксплуатации. Сооружают и кирпичные печи.

По способу генерирования тепла печи можно разделить на два вида:

Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.

Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.

Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.

По такому параметру печи подразделяют на следующие категории:

Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.

Форсунка для печи

Газовая форсунка для печи используется для сжигания газообразных топлив, таких как газ. Они доступные в качестве атмосферных или импульсных горелок. При сравнении двух систем, особенно горелки воздуходувки, обеспечивают очень чистое и эффективное сгорание газовых продуктов во всех диапазонах мощности путём точного управления подачей топлива и воздуха для горения.

В современных и компактных нагревателях в настоящее время используются в основном плоские горелки, в которых пламя распределяется по нескольким соплам на большей площади. Рука оператора делает сгорание особенно эффективным, а также более чистым из-за более низкой температуры. Особенно благоприятным и чистым является так называемое каталитическое горение, при котором газ вступает в химическую реакцию окисления на поверхности катализатора с кислородом из воздуха. Этот процесс не требует обычного зажигания и характеризуется очень низкой температурой пламени.

Циркуляционный насос и гидравлическая группа

Сравнительно небольшая СО в масштабах частного дома может функционировать и без циркуляционного насоса, но его применение обеспечивает целый ряд преимуществ:

можно сократить диаметр труб;
за время движения по контуру теплоноситель не успевает сильно остыть, поэтому котел работает в щадящем режиме;
появляется возможность эксплуатировать систему отопления в низкотемпературном режиме.

Характеристики насоса увязаны с мощностью котла, так что покупателю остается сосредоточить свое внимание только на производителе данного компонента. Желательно, чтобы это была известная компания с достойной репутацией — Grundfos, Wilo, Vortex и т.п

Важное значение имеет то, из чего сделаны имеющиеся внутри котла трубы для теплоносителя и водопроводной воды (если котел двухконтурный). Наиболее предпочтительный вариант — медь или пластик хорошего качества.

Одноконтурные газовые котлы

Такие агрегаты используют только с одной целью: обогреть помещение. Чаще всего одноконтурные котлы ставят в домах площадью до 300-350 кв м. Эти устройства дешевле двухконтурных, более просты в монтаже и сервисе. В то же время они занимают достаточно много места за счет предохранителя, насоса и т. д. (в моделях с двумя контурами многое встроено внутри). Из-за этого не стоит размещать на видном месте, лучше оборудовать отдельное помещение.

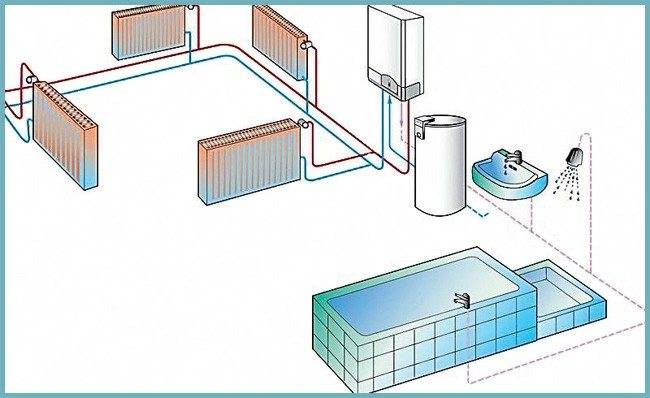

Схема: подключение газового одноконтурного котла

К тому же, если со временем у вас появится необходимость в горячем водоснабжении, понадобится дополнительное место для бойлера с косвенным нагревом. Его подключают к отопительному устройству. Стоит учесть и то, что одноконтурный котел менее экономен. Он постоянно подогревает воду, когда она начинает остывать, даже если вы ее не используете.

Как устроена газовая горелка

Самыми распространёнными типами котловых горелок являются диффузионные, инжекционные, фитильные и комбинированные.

Первые модификации выполняют забор воздушных масс из окружающего пространства, который попадает в горелочное устройство за счет диффузии без поступления первичных потоков воздуха.

Процесс перемешивания происходит за пределами диффузионной горелки, то есть они работают по принципу газовой плиты. По конструкции это труба с просверленными отверстиями. Промежуток между отверстиями подбирают расчетным путем по скорости распределения огня от одного техотверстия к другому.

В конструкции инжекционных горелок вмонтирован инжектор — устройство подсасывающее воздух из топочной или котельного зала в рабочую полость горелки.

Например, в случае, когда для полного сжигания 1 м3 газового топлива в инжекционной горелке требуется 8 м3 воздуха, а первичный воздушный объем равен 4 м3, то коэффициент инжекции будет равен: 4/8 = 0,5.

Устройство газовой горелки с принудительной воздухоподачей, выполнено таким образом, что воздух, нужный для процесса горения, поступает в камеру смешения при помощи дутьевого вентилятора. При этом газовоздушная смесь начинает образовываться в аппарате, а завершаются в топке котла и горит в коротком и не светящемся пламени.

Такие модификации зачастую называются двухпроводными или смесительными. Наиболее часто они работают на низком давлении как магистрального газа, так и системы воздухоподачи. Очень редко, такие конструкции рассчитываются для работы при среднем давлении в газовой магистрали.

Такая модификация горелочных конструкций предназначается для монтирования в топках котлоагрегатов, имеющий небольшой его объемом. Магистральный газ с давлением до 1400 Па следует в распылительное сопло и истекает из него через 8 отверстий Д= 4-5 мм.

Отверстия в такой конструкции располагают под углом 30 градусов к горелочной оси. В корпусе выполнены специализированные лопатки, закручивающие поток воздуха.

Поэтому, создает хорошую газовоздушную смесь, закручиваясь тонкими струйками с воздухом. Конструкция оборудована керамическим тоннелем с запальным отверстием.

Специфики применения

Атмосферные горелки непритязательны в обслуживании. Основной особенностью считается ежегодичная чистка. При этом процедуру должны проводить исключительно мастера своего дела, так как для этого необходимо демонтировать котел. Очень часто чисткой горелок занимается гарантийный центр.

Грязь убирается просто – при помощи сжатого воздуха

При этом важно настроить подобающее давление. А дело все в том, что некоторые современные детали скорее всего не выдержат поток в 10 атм

Чтобы процесс чистки прошел быстро и требовался реже, на газоподаче ставится специализированный фильтр. Это выполняет специалист после подачи заявки в необходимую структуру.

Что ж, не обращая внимания на то, что атмосферная горелка в отопительном котле хотя и кажется сложнейшим инженерным узлом, теме не меньше ее можно легко создать своими руками. Для этого необходимо приготовить все сопутствующие материалы и владеть опытами работы с металлом. Более того, нужно иметь несколько единиц специнструмента.

Виды и устройство газовых котлов

Прибор представляет собой установку для создания тепловой энергии с помощью сжигания топлива. Газовый котел является самым распространенным видом теплогенераторов, благодаря экономичности вещества и надежности оборудования.

Отечественная и зарубежная промышленность выпускает широкий спектр установок, обладающих самыми разными характеристиками.

Газовые отопительные приборы являются технологичным оборудованием, которое изготавливается из долговечных материалов. Для обеспечения надежности предусмотрены диагностические датчики, а также система безопасности, блокирующая работу котла при обнаружении неисправностей.

Согласно конструктивным особенностям, оборудование можно разделить на несколько групп.

По монтажу:

напольные;
настенные.

По количеству контуров:

одноконтурные;
двухконтурные.

По типу горелки:

атмосферная;
закрытая.

Основными конструктивными элементами котла являются:

газовая горелка — в ней топливо высвобождает энергию;
теплобменник — энергия нагревает циркулирующую воду;
система отвода дымовых газов;
расширительный бачок — для компенсации колебаний объема теплоносителя вследствие нагрева;
комплекс с датчиком самодиагностики;
блок управления.

Как влияет на работу котла тип тяги

Устройства, работающие на естественной тяге, называют атмосферными. Для горения газа они забирают кислород из помещения, в котором находятся. Выброс отработанных веществ происходит через дымоход, со стороны он выглядит, словно печная труба. Котлы с естественной тягой имеют такие преимущества:

простота конструкции;
бесшумность при работе;
относительно невысокая цена;
автономность – они не зависят от электричества.

Дымоход газового напольного котла Среди недостатков следует иметь в виду нестабильную работу устройства при изменении давления в газовых магистралях. Если оно снижается, пламя может погаснуть. В таких условиях «голубое топливо» расходуется весьма неэкономно. С этой проблемой не сталкиваются те, кто устанавливает котлы с принудительной тягой. К другим преимуществам таких агрегатов относят то, что они:

не сжигают кислород в комнате;
не требуют установки вертикального дымохода;
могут быть размещены практически в любом доме.

Работа котла без дымохода Устройства, которые функционируют на принудительной тяге, называют вентиляторными или наддувными. Для их работы требуется монтаж коаксиального дымохода. Через него поступает кислород для горения «голубого топлива», и отводятся вещества, образовавшиеся в результате работы котла. Всё это происходит при участии вентиляторов. Свои функции они выполняют, издавая шум, что может доставлять неудобства жильцам. Иными недостатками агрегатов с принудительной тягой являются их высокая стоимость и зависимость от электричества.

2 Работа прибора

Выбор того или иного прибора зависит от вида используемого топлива. Принцип работы газовой горелки заключается в том, чтобы смешать горючее вещество с воздухом и подать полученную смесь в камеру сгорания. Затем обеспечивается поддержка прохождения процесса горения.

На этом стоит остановиться более подробно. Если говорить о том, как работает газовая горелка, то этот процесс можно разделить на следующие этапы:

1. Подготовительный. Отдельные элементы будущей смеси готовятся к работе. Само горючее и воздух приобретают в этот момент скорость, направление движения и температуру.
2. Соединение. Воздух и нужное количество топлива соединяются друг с другом.
3. Горение. При сгорании топлива происходит реакция окисления его элементов. Загорается оно с помощью сопла, находящегося в трубке.

В приборах часто присутствуют дополнительные элементы конструкции, которые позволяют выполнить работу более безопасно и автоматизировать ее. Например, благодаря встроенной автоматике в случае неисправности устройство может самостоятельно отключиться. Есть и розжиг в виде электричества или пьезоэлемента. В газовых горелках присутствуют также дополнения, обеспечивающие безопасность и автоматизацию работы устройства.

Рекомендуется проводить подготовительные работы перед розжигом во время планового обслуживания газового котла. Обязательно нужна предварительная проверка прибора. В основном это выполняется перед наступлением отопительного сезона.

Принцип работы газовой горелки промышленного типа такой же, как и у бытовой, однако первая выдерживает более высокое давление. Также она может быть оснащена дополнительными фильтрами, которые отсеивают мелкую пыль и смолы. Это повышает эффективность оборудования и его экономичность.

Как работают настенные приборы?

Для небольших домов вполне подойдут настенные газовые котлы. Принцип работы их примерно тот же, но используются менее габаритные детали и дополнительные элементы в виде циркуляционного насоса и мембранного бака. От обычных аналогов они отличаются компактными размерами.

Как и в случае с напольными конструкциями, настенные газовые котлы могут быть одноконтурными или двухконтурными. Они могут быть оснащены закрытой или открытой камерой сгорания. Устройства фиксируются на стене при помощи специальных кронштейнов.

Принцип работы газового котла настенного типа базируется на наличии сложной системы автоматики, которая считается наиболее капризным блоком в плане технического обслуживания. Она часто дает сбой в процессе эксплуатации устройства. Своими руками отремонтировать ее проблематично, поэтому приходится вызывать специалиста, что приводит к дополнительным расходам.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
Двухуровневая, обеспечивает работу котла на двух режимах – 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Преимущества и недостатки

Применение газовых генераторов тепла в бане располагает массой преимуществ:

эффективность. Нужно лишь открыть вентиль и поджечь форсунку, и через час парилка будет готова. Отсутствует необходимость заготавливать и хранить дрова/уголь, загружать топку, контролировать рабочий процесс,
высокий КПД. Производительность оборудования на газе значительно выше по сравнению с ТТ агрегатами,
экологичность. При работе газовые горелки для банных печей предусматривают малый уровень вредных для окружения выбросов,
удобство обслуживания и ухода. Не нужно убирать золу, как в случае с твердым топливом. Требуется лишь своевременная чистка дымохода,
экономичность. Этот показатель почти на 30% выше, чем у ТТ котлов, и более чем на 100% выше, чем у электрогенераторов тепла.

Основным недостатком газовых горелок для банных печей отмечают необходимость оформления разрешительных документов на установку.

Разновидности газовых горелок

В настоящее время производители используют в газовых котлах всего лишь два варианта:

Атмосферные горелки.
Вентиляторные.

Давайте рассмотрим каждую позицию по отдельности и определимся, какая из них лучше, и в каких условиях лучше использовать ту или другую.

Атмосферная горелка

Принцип работы такой горелки достаточно прост. По газовой трубе топливо попадает в горелку. В ней есть прорезь (эжектор), которая регулируется прижимной гайкой или специальной заслонкой. Через эту прорезь вместе с газом в горелку поступает воздух. Так происходит образование воздушно-газовой смеси. Открывая больше прорезь, можно увеличить подачу кислорода, закрывая ее, соответственно подача уменьшается. Вот таким простым способом вручную можно регулировать степень сжигания топлива.

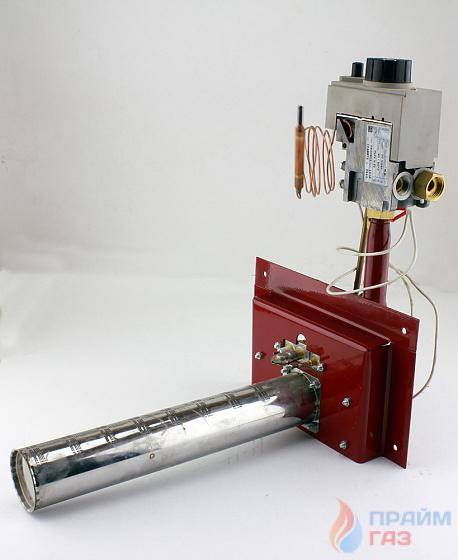

Атмосферная модель

Воздушно-газовая смесь после этого попадает в саму горелку и через небольшие отверстия поступает в камеру сгорания, где и сжигается. Количество отверстий будет зависеть от формы самой горелки и размеров камеры сгорания. Самое главное, что образующиеся небольшие факелы, которые выступают из отверстий, не создают большого давления, поэтому топливо сгорает равномерно и эффективно. Чем больше давления, тем вероятность снижения эффективности увеличивается. Поэтому производители стараются увеличить число отверстия за счет уменьшения их диаметра.

Многие домашние мастера, которые занимаются изготовлением газовых котлов, используют в их конструкции именно атмосферные горелки. Причина одна – простота изготовления и дешевизна изделия.

Вентиляторные

Это приспособление работает по совершенно другому принципу. Здесь используется принудительное нагнетание воздушной массы, к тому же пропорции смеси выдерживаются более точно, так что сжигание топлива происходит более эффективно. Обычно такие горелки устанавливаются в газовых котлах с закрытой камерой сгорания, где можно проводить надув. Если в атмосферных горелках смешивание природного газа и воздуха происходит в начале устройства, то есть, на входе, то в вентиляторных аналогах смешивание происходит на выходе в камеру сгорания. Это значительная отличительная черта.

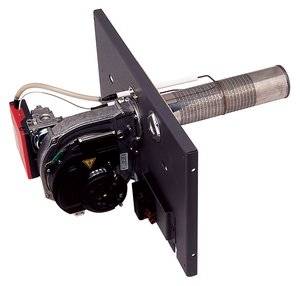

Вентиляторная модель

Обычно такие горелки устанавливаются на котлах, которые комплектуются автоматикой с высокой степенью автоматизации. И чаще всего такая горелка представляет собой целый мини блок, в который входят:

Фильтр для газа, с его помощью топливо проходит дополнительную очистку.
Специальное реле, которое реагирует на скачки давления в магистрали. С его помощью можно отключить подачу газа и сам вентилятор. Или, наоборот, включит всю систему, если давление нормализовалось.
Редуктор. Этот аппарат отвечает за стабилизацию давления на выходе из горелки. В независимости от того, какое давление в магистрали, в горелке оно будет определенным, необходимым для эффективного сжигания топлива.
Регулятор, с помощью которого регулируется подача газа.
Регулятор, с помощью которого регулируется давление газа.
Реле, которое регулирует работу самого вентилятора. При остановке надува реле посылает сигнал на клапан, который перекрывает подачу топлива на газовую горелку.

Моноблок

Из всего вышесказанного можно сделать одно очень важное заключение – вентиляторные горелки являются энергозависимыми агрегатами. А так как во многих загородных поселках проблемы с постоянной подачей электроэнергии стоят актуально, то можно дать один совет: устанавливая именно этот вариант, позаботьтесь об обеспечении котла дополнительным источником электричества. К примеру, установите ИПБ для газового котла

К примеру, установите ИПБ для газового котла.

Есть у данного типа горелок один положительный момент. Настраивать их нет необходимости. В конструкции прибора установлен сервопривод, который контролирует расположении заслонки. С ее помощью открывается прорезь, через которую воздух поступает в горелку. То есть, сервопривод до точности контролирует необходимое количество кислорода.

Иногда владелец дома хочет поменять атмосферную горелку на вентиляторную. Сделать это непросто, особенно своими руками, даже и не пытайтесь. Во-первых, придется точно рассчитать размеры и мощность прибора. Во-вторых, правильно и грамотно его установить. А с этим может справиться только специалист.

Плоская горелка

Рабочий принцип и требования

В горелке сжигаемый газ совмещается с воздухом. При большой температуре происходит хим. реакция с образованием углекислого газа и воды.

Процесс идет с выделением энергии тепла. Энергия разогревает тепловой носитель в следующем рабочем узле – теплообменнике. Газообразные, жидкие и твердые вещества тем или другим способом выводятся на улицу.

Каким требованиям должна подходить горелка:

обычная конструкция, надежность;
длинный срок эксплуатации;
небольшой уровень шума;
легкость переключения с одного топлива на иное (если она предусматривается в конструкции котла);
невысокое выделение окислов азота и угарных газов при возгорании выполняет котел практически хорошим в отношении экологии. Конечно, дымотвод и вытяжная труба обязаны быть устроены правильно.

Устройство горелки и ее разновидности

Все отопительные котлы отличаются между собой по типу топлива, которое в них применяется. Самым доступным, конечно же, является газ. Этот вид топлива наиболее распространенный и от него меньше всего отходов горения. При этом уровень КПД достаточно высокий.

А стандартная газовая горелка – это основной элемент в отопительной системе, который осуществляет подачу и розжиг топлива в газовом котле. Именно об устройстве и принципе работы горелки мы подробно поговорим далее.

Как устроена и работает газовая горелка?

Газовая горелка предназначена для того, чтобы подавать горючую смесь вместе с воздухом, далее эти компоненты смешиваются в камере сгорания. Дальнейший процесс заключается в том, чтобы поддерживать равномерное горение топлива.

Принцип работы предположительно разделим на такие этапы:

подготовка;
соединение;
горение.

Так, сначала все необходимые составляющие горючей смеси проходят подготовительный процесс. Они набирают определенную скорость, температуру и нужное направление движения частиц. Далее топливо совмещается с воздухом и попадает в камеру сгорания топлива. После этого происходит его возгорание.

Основные конструкционные элементы газовой горелки рассмотрены на схеме, приведенной ниже.

Что касается возможных поломок горелки и безопасности использования газового оборудования при этом, то производители котлов не забыли учесть этот момент. Так, во всех современных котлах есть дополнительные конструктивные элементы, которые обеспечивают более безопасную работу и автоматическую остановку при поломке горелки или прочих аварийных ситуациях.

Когда некоторые элементы оборудования выходят из строя, то в случае их поломки прибор самостоятельно отключается.

Есть модели, в которых розжиг происходит путём подачи искры от электрического пьезоэлемента. Но и в таких котлах также есть составляющие элементы, которые способны обеспечить безопасность использования оборудования в случае поломки газовой горелки или при прочих неисправностях.

Чтобы при розжиге горелки не возникали проблемы, важно своевременно проводить ТО. Обязательную проверку и обслуживание газового котла необходимо выполнять перед отопительным сезоном, но не реже чем один раз в год

Основные виды горелок для газового котла

Для максимальной эффективности работы отопительной системы в частном доме в газовый котел устанавливают горелку. Подобное оборудование облегчает регулирование процессов горения в системе. Вследствие этого топливо равномерно сгорает.

Горелки по принципу работы делят на:

инжекционные;
турбированные;
комбинированные.

Инжекторный (инжекционный) тип газовых горелок – составная часть газового котла. Она работает таким образом, что воздух проникает в рабочую зону путем инжекции. Чтобы равномерно поддерживать процесс горения, окислитель поступает в резервуар под определенным давлением и смешивается с газообразным топливом.

Этот тип прибора предназначен исключительно для работы с природным газом. Для другого типа газа, например, сжиженного, необходимо устанавливать дополнительные элементы.

Второй тип горелок (турбированный) работает по другому принципу. Здесь воздух поступает в рабочую зону и смешивается с горючим топливом при помощи вентилятора. Благодаря системе управления можно регулировать скорость вращения лопастей, тем самым регулировать подачу окислителя. Такое устройство позволяет качественно повысить КПД котла.

Несмотря на шум, который доносится от вентилятора, такие приборы довольно эффективны, а нежелательные звуки можно устранить путем установки дополнительных шумоподавляющих приспособлений. Они более производительные. Но, как известно, турбины часто выходят из строя при несоблюдении правил эксплуатации.

Но, есть и горелки комбинированного типа. Они также предназначены для котлов и работают не только на газу, но и на других видах топлива. Для таких систем отопления не нужны дополнительные конструктивные элементы, так как они установлены изначально. Эти виды оборудования стоят намного дороже.

Также горелки разделяют на промышленные и бытовые. Разницы между их принципом работы практически нет.

Но, несмотря на различия в устройстве газовых горелок, все они предназначены для качественного сжигания топлива.

1 Устройство агрегата

Обеспечение процесса горения и получение максимального количества тепла считается основной задачей газовой горелки для отопления. В конструкцию агрегата входит ряд элементов, которые позволяют запустить и поддерживать процесс горения в течение длительного времени. К ним относятся:

форсунка;
устройство розжига;
датчик наличия пламени;
система контроля температуры.

Это обеспечивает более безопасную эксплуатацию агрегата. В устройство газовой горелки для котла входит автоматизированная система за слежением температуры нагрева. При достижении заданных параметров автоматика отключит прибор.

Горелки закрытого типа

В настоящее время отопительное оборудование оснащают горелками закрытого типа. Подобные котлы называют «турбированными». Для их эксплуатации требуется монтаж компактных дымоходов, которые нередко выводят прямо за стенку, когда дом только строится. В этом случае значительно упрощается создание вентиляционных каналов и дымоходной системы.

Котел, оборудованный закрытой камерой сгорания, является отопительным агрегатом, в котором газовую горелку помещают в специальную камеру. В нее кислород поступает извне посредством коаксиального дымохода. Также через него удаляются продукты, образовавшиеся в процессе горения топлива.

Всеми потоками в коаксиальном дымоходе управляет мощный вентилятор, в котором обороты регулируются в автоматическом режиме. Он представляет собой конструкцию, состоящую из труб разного диаметра. Их помещают одну в другую.

Служит подобный дымоход для забора воздуха и удаления продуктов горения. Выводят его через близлежащую стену, соблюдая расстояние в полметра от оконных проемов, иногда к монтажу предъявляют более строгие требования.

Газовые приборы с закрытыми горелками обладают рядом достоинств:

Возможность размещения в помещении разного назначения – на кухне, в ванной, в подвале и даже в спальне.
Обеспечение повышенной безопасности, поскольку топливо сгорает в абсолютно изолированной камере. Если газ неожиданно потухнет, а автоматика не сработает, газовоздушная смесь будет удалена за пределы здания или помещения.
Высокий показатель КПД. Агрегаты с закрытым типом горелки более эффективны, но это обстоятельство касается не всех моделей котлов.
Эффективное управление температурным режимом, для чего используют систему регулировки скорости вращения вала у вентилятора.
Экологичность – газ сгорает почти полностью.

Имеются и недостатки:

Сложное устройство – закрытая газовая горелка для бытового котла имеет непростую конструкцию, что затруднят ремонтные работы.
Пониженная степень надежности. Чем большее количество деталей, тем чаще ломается оборудование.
Высокая стоимость. «Турбированный» агрегат стоит на 10 – 15 % дороже по сравнению с атмосферными аналогами.
Повышенный уровень шума, который зависит от выбранной модификации. Встроенный в систему вентилятор сильно гудит.
Энергозависимость. В случае отключения электричества оборудованием прекращает работу. Решить данную проблему поможет приобретение источника бесперебойного питания.

Виды газовых агрегатов

Основной классификационный критерий – это количество контуров. По данному признаку оборудование подразделяют на виды:

одноконтурный газовый котел;
двухконтурный газовый котел.

В конструкции первого устройства предусмотрена только одна спираль с теплоносителем, в качестве которого выступает антифриз или вода. Естественно, что котел может выполнять единственную функцию – служить главным источником отопительной системы. За нагрев воды для бытового использования отвечает иное оборудование. Чаще всего это бойлер ГВС.

Газовый котел отопления с двумя контурами позволяет получать и тепло для отопления, и горячее водоснабжение одновременно

Важно! Работа газовых котлов определяется показателем мощности. И для особо мощного оборудования нагрузки на отопление несоизмеримы с потребностями в горячем водоснабжении, поэтому в качестве котлов с большой мощностью целесообразнее использовать одноконтурные варианты

Одноконтурный газовый котел отвечает только за отопление дома

Следующий классификационный признак – материал теплообменника. Теплообменник – это металлический контур, обеспечивающий нагрев проходящей через него воды. В магазинах можно встретить три варианта по материалам:

Чугунные;
Стальные;
Медные.

У каждого из них есть свои преимущества. Чугун отличается более долгим сроком службы и не восприимчивостью к коррозии. Сталь дешевле всех остальных решений и имеет небольшой вес. Медные теплообменники обычно используются в настенных газовых котлах, так как отличаются малым весом и высокой коррозионной устойчивостью.

Одноконтурные и двухконтурные газовые котлы также подразделяют по видам розжига. По данному параметру выделяют три категории котлов:

С пьезоэлектрическим розжигом, когда включение проводится разово вручную, а затем постоянно горит запальный фильтр для последующей работы горелки;
С электророзжигом, когда котел начинает работать автоматически, от электрической искры;
С встроенной автоматикой, которая позволяет запрограммировать включение и выключение оборудования в зависимости от температуры в помещениях или на улице.

Схема газового котла

Выводы и полезное видео по теме

Советуем посмотреть тематическое видео по настройке пламени в газовой горелке. В данном видео, рассказывается об основных проблемах газовой горелки, когда требуется настройка пламени.

Посмотрите следующий видео ролик, в котором подробно рассказаны основные причины, по которым ваша газовая горелка работает не должным образом, или вовсе перестала разжигаться. Самая распространенная причина – накопление большого количества сажи, которая образовывается от неполного сгорания газа:

Старайтесь правильно пользоваться собственным оборудованием, если запуск горелки газового котла происходит с какими-то перебоями, значит нужно срочно выполнить диагностику и выяснить причину перебоев, в противном случае прибор может навредить вашему имуществу или жизни.

Также стоит помнить о хранении и транспортировке газовых горелок. Для этого необходимо изучить правила эксплуатации, которые написаны в документации. Такие документы должны входить в комплект при покупке оборудования. В любом случае, при выяснении каких-то неисправностей, срочно обратитесь в газовую службу или надежным специалистам, которые помогут вам решить сложившуюся ситуацию.

Хотите дополнить изложенную выше информацию полезными сведениями по теме статьи? Или желаете поделиться с другими пользователями собственным опытом настройки бытовой газовой горелки? Пишите свои комментарии, делитесь опытом, участвуйте в обсуждении – форма обратной связи расположена ниже.

Разновидности газовых горелок для отопительных котлов
