Газовые котлы Навьен: обзор отопительного оборудования

Достоинства и недостатки

К достоинствам газовых агрегатов Navien относятся:

  • Оптимальное сочетание стоимости и функционала котлов.
  • Экологически чистый тип оборудования.
  • Возможность получить как отопление, так и подачу ГВС, используя один котел.
  • Простота и широкий набор возможностей при управлении режимами работы.
  • Наличие выносного пульта управления.
  • Имеется функция самодиагностики, показывающая код ошибки и облегчающая поиск возникшей проблемы.
  • При должной эксплуатации и обслуживании срок службы котлов практически неограничен.

Имеются и недостатки:

  • Агрегаты плохо переносят контакт с жесткой водой.
  • Высокий уровень шума.
  • Зависимость от подачи газа, электроэнергии, воды.

Как достоинства, так и недостатки являются особенностями конструкции и свойственны практически всем образцам подобного оборудования независимо от производителя.

Самодиагностика котлов Навьен

Система самодиагностики ориентирует пользователя на своевременное определение неисправности в Навьен. Электронный блок опрашивает все датчики, анализирует полученные данные, и выдает критические сбои на ЖК-дисплей в виде цифровых символов. Практическое руководство по устранению поломок дано в технической документации.

У новейших цифровых модификаций монитор размещен на пульте управления. Коды отлично просматриваются даже в темное время суток, вследствие наличия яркой разноцветной ЛЭД подсветки.

У разных котлоагрегатов Навьен информация представлена как цифровыми, так и буквенно-цифровыми символами. Разницы между сбоем “10” и “Е10” абсолютно никакой нет.

Виды настенных котлов

Атмосферный газовый котел NAVIEN ATMO 24-AN

На отечественном рынке представлены три вида настенных отопительных устройств рассматриваемого класса:

  • котел Navien атмосферного (открытого) типа;
  • турбированные настенные модели;
  • конденсационные устройства.

Каждая из этих позиций нуждается в отдельном рассмотрении.

Атмосферные газовые котлы

Агрегаты этого типа имеют открытую камеру сгорания. Представлены моделью Navien Atmo. Она предназначается для эксплуатации в условиях неравномерности давления газа (его перепады могут достигать 8-17 мбар) и самого теплоносителя – от 0,6 до 8 Бар. Мощность предлагаемых агрегатов варьируется от 13 до 24 кВт. При рабочей температуре в 80°C теплоноситель нагревает горячую воду до 60°C при объеме выработки 10 литров в минуту. Для вывода продуктов горения они оснащаются типовыми дымоходами.

Обогревающий контур в атмосферных котлах делается из меди, а корпус теплообменника – из нержавейки.

Турбированные агрегаты

Турбированный котел Navien Deluxe 10 Coaxial

В группу агрегатов второго типа (с изолированной камерой сгорания) входят модели следующих серий:

  • Prime, представленные котлами мощностью порядка 13-35 кВт;
  • Deluxe, заявленная мощность которых колеблется в пределах от 13 до 40 кВт;
  • современные модели Smart TOK с показателем 13-35 кВт.

Порции воздуха в изолированную камеру сгорания поступают принудительно – нагнетаются посредством установленного в коаксиальной трубе специального вентилятора. Благодаря этому агрегаты с конструкцией типа Coaxial имеют более высокий КПД, достигающий порой рекордной цифры в 93%. Газовые котлы из серии Navien Делюкс способны выдерживать значительные перепады питающего напряжения, поскольку оснащены встроенным стабилизирующим устройством. Помимо этого, в них предусмотрена опция автоматического поддержания температуры носителя на уровне не ниже «точки остывания» (6-9 градусов).

Конденсационные котлы

Конденсационный газовый котел Navien NCN 40KN

Третий вид газовых котлов Navien представлен образцами оборудования из серий NCN и NCB. За счет дополнительного обогрева носителя теплом конденсата их КПД удалось поднять до 99%. Функциональность этих агрегатов еще выше, чем у турбированных котлов – встроенный в них контроллер позволяет задавать температурные параметры на неделю вперед.

В серию изделий Navien NCN входит четыре разновидности мощностью от 22 до 40 кВт, а в NCB – то же количество изделий с показателями 24-40 кВт. Вода в них нагревается до 65°C, а циркулирующий по трубам теплоноситель – до 90°С. Эти агрегаты способны выдержать давление носителя вплоть до 10 Бар.

Подача воздуха в оборудовании этого класса организуется посредством коаксиального либо обычного дымохода.

Установка и настройка

Схема, по которой подключаются котлы Navien, является очень простой. При установке необходимо все трубы присоединить к смонтированным смесителям, после чего их надо подвести к системе отопления.

К каждому котлу прилагается пульт управления и подробная инструкция, которая позволяет установить двухконтурный агрегат быстро и просто. Таким образом, можно легко установить агрегат самостоятельно. Конечно, при желании можно воспользоваться и помощью специальной компании.

Однако следует помнить, что при установке газового оборудования придется еще столкнуться и с газовщиками. Например, обязательным условием является заключение договора обслуживания газового котла, а также получение разрешения от газовой службы на его работу. Если этого вовремя не сделать, то можно получить большой штраф и даже наложение запрета на использование котла.

У всех навесных обогревательных устройств на нижней части корпуса есть пять штуцеров, к которым подключаются вода и газ. Порядок подключения осуществляется так – сперва подключается газ, затем располагаются вход и выход воды, а еще дальше – вход и выход теплоносителя. Следует не забыть, что на каждую трубу, которая подходит, надо подобрать шаровой кран.

Стену и котел следует разделить защитным экраном. Собой он представляет лист нержавейки 100Х60 сантиметров. Это необходимо сделать с целью пожаробезопасности. В комплектацию обогревательного устройства входит планка для крепления, которая также позволяет установить его правильно.

Для настройки котла можно воспользоваться пультом управления, при помощи которого удобно переключать и устанавливать значения температуры, а также другие параметры. Стоит помнить, что важным параметром является оптимальная мощность горелки, то есть размер пламени. За это отвечает электроника, которая учитывает время розжига, значение температуры, скорость изменения температуры в отопительном контуре, разницу температур в прямой и обратной трубе.

Что делать, если подтекает атмосферник?

У модельного ряда «Atmo» с открытой (атмосферной) горелкой первичный теплообменник изготовлен из меди.

Появление течи практически всегда связано с его разрушением. Приобретение нового теплообменника — задача непростая и дорогостоящая, поэтому чаще всего вопрос решается пайкой свища.

Для выполнения ремонта следует обратиться к мастеру из сервисного центра, так как для этого требуется квалифицированный специалист, способный демонтировать узел, отыскать возникший свищ, качественно запаять его, попутно промыть теплообменник и установить на место без повреждений.

Работа сложная и требующая участия подготовленного человека.

Устранение ошибки 03

На пути поступления в систему сигнала о наличии пламени возникли какие-то препятствия. Причиной этой неисправности котла Навьен может быть прекращение поступления газа или выход из строя датчика наличия пламени в горелке. Нередко проблемы этого типа возникают после ремонтных мероприятий на газовом трубопроводе. Ошибка 03 высвечивается также при возникновении проблем с розжигом.

Порядок устранения:

  • Проверка подачи газа.
  • Тестирование исправности розжига.
  • Чистка ионизационного датчика (он часто загрязняется).

При использовании сжиженного газа необходимо убедится в исправности редуктора. Если котел полностью исправен, причиной ошибки 03 может быть неправильно выполненное заземление.

Характеристика котлов Навьен

Производители газовой системы отопления Navien дают длительную гарантию на свое оборудование. Котлы отличаются высоким качеством сборки и очень редко ломаются. Но даже в случае возникновения трудностей проблемы можно быстро устранить.

Технические особенности

Navien — один из ведущих производителей Южной Кореи. Выпускаемое оборудование пользуется большим спросом более чем в 30 странах мира. В модельной линейке присутствуют как одно-, так и двухконтурные котлы, в том числе:

  • эксплуатируемые на сжиженном газе;
  • с турбонаддувом;
  • конденсационные.

Товары данной продукции имеют несколько видов котлов

Присутствует как настенное, так и напольное оборудование. Последнее прекрасно подходит для установки в загородных домах. Такая система снабжает помещение теплом и горячей водой. К тому же напольный агрегат отличается компактностью и простой в использовании.

В целом в России очень популярны модели Ace (Айс), Deluxe (Делюкс), Prime (Прайм). Эти разновидности систем максимально адаптированы к перепадам давления и нестабильной работе электросети.

В этом видео вы узнаете, как работает котёл Навьен:

Преимущества систем

Газовые котлы этой марки не только отличаются высоким качеством сборки, но и имеют доступную стоимость. Помимо этого, можно выделить следующие достоинства систем:

  1. На блоке управления установлен специальный микропроцессор, защищающий оборудование от скачков напряжения.
  2. Рабочий режим поддерживается автоматически, есть много вариантов настроек.
  3. Длительный срок эксплуатации.
  4. Возможность работы на сжиженном и природном газе.
  5. Котел продолжает работать при падении давления до 0,1 бар.
  6. В случае проблем с газом оборудование не промерзает. При уменьшении температуры до +5°С автоматически начинает работать горелка. Если розжиг произвести невозможно, функционирует циркулирующий насос. Такие меры надежно защищают систему от замерзания.
  7. Регулировка проста и понятна.

Данный котёл является экономически выгодным

Краткая информация о компании Navien

Южнокорейское объединение Kyung Dong Navien давно уже присутствует на рынке отопительного и водонагревательного оборудования. Основной продукцией компании являются газовые котлы.Знаете ли вы? Первоначально оборудование Navien работало исключительно на природном газе, однако со временем начали разрабатываться модели, приспособленные для работы на сжиженном газе.


Свое лидерство на рынке корпорация крепко удерживает благодаря тому, что каждый газовый котел Navien приспособлен для работы при различных условиях эксплуатации (в том числе и на постсоветской территории), у него приемлемая цена и хорошие технические характеристики. Сегодня компания предлагает:

  • отопительное оборудование напольного и настенного крепления;
  • модели с открытой и закрытой камерой сгорания;
  • двухконтурные и одноконтурные котлы;
  • широкий ряд по выбору мощности.

В плане правильности выбора котлы Navien следует разделять по мощности, а следовательно – под объем помещения

Отсюда же идет разделение на напольные и настенные модели.Важно! Чем меньше мощность котла, тем меньше отапливаемая площадь

Что такое газовый котел Navien Deluxe Coaxial 24k

Южно-корейская фирма KyungDong NAVIEN специализируется на выпуске отопительных систем и вспомогательного оборудования.

Газовые котлы от этого производителя весьма популярны в России, поскольку они обладают высоким качеством сборки, относительно дешевы, адаптированы к российским условиям.

Навьен делюкс коаксиал — надежное и неприхотливое оборудование, приспособленное к низким давлениям воды и газа, устойчивое к перепадам напряжения в электросети.

Двухконтурный котел Navien Deluxe Coaxial (Навьен Делюкс Коаксиал) в прошлые годы имел другое наименование — Navien Ace 24 E. Буква Е означает «Euro», что обозначает коаксиальный тип дымохода.

Он устроен по принципу «труба в трубе», где внутренняя часть — дымоход, а внешняя — воздуховод, обеспечивающий подачу воздуха для турбонаддува.

Котел двухконтурный, производящий подготовку систем ГВС и отопления по отдельным линиям. Одной из особенностей котлов Navien является раздельный теплообменник, отдельно нагревающий теплоноситель системы отопления и горячую воду для бытовых нужд.

Он изготовлен из нержавеющей стали, обеспечивающей высокую устойчивость к коррозии.

ВАЖНО! Эффективность теплообменника из нержавеющей стали не уступает возможностям медных устройств благодаря системе турбонаддува, подающей поток воздуха в камеру сгорания и увеличивающей температуру пламени

Газовый котел Навьен корейская модель, адаптированная пол российские условия эксплуатации

Южнокорейская корпорация «Kyung Dong Navien Co» давно присутствует на российском рынке. Ее основная продукция — газовые котлы под одноименным названием. Свою нишу компания давно и крепко удерживает, потому что газовый котел «Навьен» адаптирован под российские условия эксплуатации, у него приемлемая цена, плюс неплохие технические характеристики. Что сегодня предлагает корпорация:

  • Отопительные агрегаты настенного и напольного исполнения.
  • Одноконтурные и двухконтурные модели.
  • С открытой и закрытой камерами сгорания.
  • Достаточно широкий выбор по позиции мощности.

Если рассматривать газовые котлы «Navien» в плане правильного выбора, то необходимо сделать их разделение на основе мощности, а соответственно и под размеры отапливаемого здания. И чем меньше производительность газового агрегата, тем меньше отапливаемая им площадь. Отсюда и основное разделение на настенные и напольные конструкции.

Модель Navien Ace

Настенные модели

Именно они стали основной позицией, которая хорошо прижилась в России. Выходя на отечественный рынок, корейские инженеры столкнулись со специфичными проблемами, которые не давали возможность эксплуатировать настенные газовые котлы «Навьен». А это:

  • Низкое давление в газовых магистралях, особенно этим отличались трубопроводы, построенные по принципу кооперации. Такие системы встречаются в основном в загородных поселках, где отопительные котлы очень востребованы.
  • Нестабильное давление в системе водопровода.
  • Все время происходящие перепады в системе электроснабжения.
  • Небольшое количество технически подготовленных работников, на которых можно было бы переложить услуги обслуживания и ремонта.

Поэтому корейцы решили в первую очередь зайти на российский рынок с нивелированным под российские условия эксплуатации газовым котлом Navien Ace. Кстати, эта модель до сих пор является одной из самых популярных и востребованных.

Схема турбонадува

Котел Navien Ace

В чем преимущества данной модели, почему она до сих пор так популярна?

  • Во-первых, производитель установил в конструкцию агрегата уникальный блок, который следит за напряжением в сети переменного тока. Без помощи стабилизатора этот агрегат спокойно выдерживает падение напряжения до 30%. Он может работать и при стандартном напряжении в 220 вольт, и при 155 в, и при 280 в. Кстати, такие скачки выведут из строя любую другую модель.
  • Во-вторых, существует определенный минимальный показатель давления в газовой магистрали, которая считается критичной. Ниже его котлы отопления уже не работают. Так вот для многих этот показатель равен 13 миллибар, а для газового котла Навьен этот показатель равен 4 миллибара. Представляете, какая большая разница. Уже многие котлы отказываются работать, а «корейцу» даже более низкое давление ни почем.
  • В-третьих, низкое давление воды в отопительной системе. В этой модели предел составляет 0,1 бар. Соответственно котлы этой марки могут быть использованы и в частном домостроении, и в городских квартирах.
  • В-четвертых, есть у этой модели одна очень важная функция, которая отвечает за замерзание теплоносителя. Если температура теплоносителя опускается ниже +5°С, циркуляционный насос, который располагается внутри корпуса отопительного прибора, начинает работать в постоянном режиме. Он прогоняет воду по системе отопления, не давая ей замерзнуть. Это очень интересное решение данной проблемы.

Если рассматривать эту модель с чисто технической стороны, то необходимо отметить, что устройство газового котла «Навьен» достаточно сложное. На рисунке ниже показано, из каких узлов и частей он состоит.

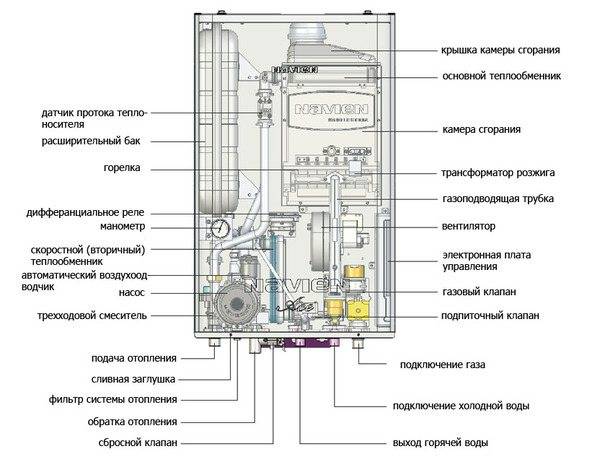

Устройство котла

По сути, это миниатюрная котельная, где есть все: циркуляционный насос, расширительный бак, блок автоматики и всевозможная запорная арматура. Кстати, специалисты жалуются на неадекватную работу автоматической системы. К сожалению, это одно из слабых мест отопительного агрегата, куда можно еще добавить и плохую работу регулятора температуры. Он частенько заедает, поэтому в последних моделях колесико было заменено кнопочной панелью.

Мощность данного вида котлов варьируется в диапазоне 7-40 кВт. Но здесь есть своеобразное разделение, которое определяет конкретную модель. К примеру, газовый котел Navien Ace 16k, у которого мощность варьируется в пределах от 9 до 16 кВт, или Navien Ace 40k с мощностью от 14 до 40 кВт. Но вот что удивительно, все основные технические характеристики газовых котлов Навьен настенного исполнения практически одинаковые, кроме, конечно, расхода топлива и площади обогреваемого здания.

Давайте перечислим некоторые общие технические характеристики.

Причины появления неисправностей

Чтобы решить проблему с газовым котлом, не всегда нужно обращаться в сервисный центр. Чаще всего возникают ошибки, связанные с тремя факторами:

  • не функционирует поджиг;
  • проблема с теплоносителем;
  • нет подачи топлива.

Перед тем как планировать вызов мастера или рассчитывать стоимость ремонта, стоит поискать причину указанной неисправности. Возможно, произошел сбой сигнала о нормальном уровне пламени в запальнике системы. Другие возможные неисправности:

  • вышел из строя датчик ионизации;
  • закрыт вентиль подачи газа;
  • ошибки в работе заземляющего контура.

Существуют несколько факторов возникновения ошибок в котле

Осмотр лучше всего начать с датчика пламени. Деталь должна быть чистой, нельзя допускать, чтобы на ней присутствовали отложения и грязь. Если есть загрязнения, нужно почистить сенсор, а затем попытаться снова включить систему. Также необходимо проверить подключение заземления и положение крана на входе газа в оборудование.

Особенности конструкции

Устройство котла

Чтобы привлечь внимание покупателей, корейский производитель разработал совершенную конструкцию газового агрегата, свел к минимуму количество поломок и выпустил свой продукт по относительно невысокой цене. Одним из преимуществ газового агрегата считается понятная и подробно расписанная инструкция, что существенно упрощает настройку выбранного режима

Таких же принципов фирма придерживается и в установке системы электронного управления, в регулировании остальных параметров.

Об универсальности газового котла можно судить по его рабочим способностям:

  1. Схема регулировки с чипом-микропроцессором позволяет и защищать, и сглаживать броски напряжения в сети электропитания. В случае изменений действующих параметров, электронная система способна поддерживать режим для полноценного функционирования всех комплектующих агрегата, что положительно влияет на эксплуатационный срок службы прибора. А также схема регулировки позволяет избежать возможных неисправностей при ложных включениях датчиков. Такая особенность электронной системы имеет особое значение для работы оборудования, учитывая нестабильность напряжения в энергосети и отклонения его в широком диапазоне.
  2. Конструкция газового котла разработана с учетом возможного падения показателя давления воды до 0,1 бар. Это позволяет свести к минимальному показателю блокировочные действия и поломки прибора, что идеально подходит для его монтажа на верхних этажах здания.
  3. Котел Навьен способен нейтрализовать возможные неисправности, вызванные уменьшением давления подачи до 4 мбар, что критично для нормального функционирования многих современных систем, оснащенных электронным управлением.
  4. Благодаря конструктивным особенностям газового прибора Навьен, система отопления не будет промерзать даже во время прекращения подачи газа. Чтобы не допустить включения аварийного режима при понижении температурного режима теплоносителя ниже 5 градусов, а также невозможности произвести поджиг горелки, был предусмотрен встроенный насос для принудительной и непрерывной циркуляции воды.
  5. Есть двойной теплообменник для раздельного нагрева горячей воды и ятеплоносител , что весьма удобно (можно по желанию настроить предварительный нагрев воды). Простая в использовании электроника позволяет точно установить подходящий режим.

Коды ошибок и как их исправить

Рассмотрим наиболее частые ошибки на видео. За это большое спасибо каналу Ремонт-31.

Ошибка 10

Автоматизированные комплексы самодиагностики, в сочетании с защитными системами котла, предотвращают самые серьезные поломки практически на первоначальной стадии. Выявляя ту или иную неисправность, программа выключает котел и выводит код на ЖК-дисплей.

Наиболее часто встречающиеся сбои котлов Навьен:

E01 говорит о перегреве теплоносителя в котлоагрегате. Для атмосферных моделей ATMO – не функционирует электронасос, поскольку в этих модификациях не существует датчика потока греющей среды, поэтому потребуется заменить насос. Предварительно нужно проконтролировать работу отопительной системы на завоздушенность и присутствие загрязненности в фильтре, установленного перед котлоагрегатом.
E02 свидетельствует об ошибке циркуляции сетевой воды. Ошибка 02 на котле Навьен устраняют путем проверки контура на утечку. Давление в сети устанавливают от 1 до 2 бар, при необходимости сеть нужно подпитать. Проверяют работу запорной арматуры и трехходового клапана, возможно, они перекрыты. Проверяют работу датчика потока. Если после этих процедур неисправность не устранена, необходима замена платы.
E03 говорит об отсутствие электросигнала по присутствию пламени в топке или обрыве линии первичного датчика. В котле Навьен ошибку 03 проверяют в смотровом окошке на фактическое присутствие факела. Если его нет, проверяют электросопротивление катушек на отсекателе газовой линии. Контролируют присутствие искры на системе электронного розжига и давление газа перед котлоагрегатом. Возможен отрыв факела из-за большого объема воздуха, подаваемого вентилятором.
E04, ложное срабатывание по пламени в горелке. Ошибка 04 на котле Навьен возможна из-за неплотности газового клапана-отсекателя или искра от системы розжига поступает на датчик пламени. Потребуется замена электродного блока. Если после этого неисправность будет не устранена, потребуется замена платы. Предварительно потребуется проверить заземление в котле с предельным показателем по сопротивлению не менее 4 Ом.
Е05, ошибка 05 – обрыв в линии температурного датчика обратки либо ее температура менее 14 С. Перед проведением ремонта проверяют влажность на соединении датчика.
Е06, ошибка 06 – КЗ в линии температурного датчика обратки либо температура ее выше 120 С. Проверяют электросопротивление датчика: 20 С – 10.0 кОм, а 50 С – 3.6 кОм. Если значение не соответствует норме, потребуется замена датчика.
Е07, нарушение в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
Е08, КЗ в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
Е09, ошибка 09 – сбой в работе вентилятора. Потребуется проконтролировать поступающее напряжение на плате в зонах включения черного и красного проводников. Если параметры напряжения в норме, но скоростной режим вращения низкий менее 420 об/мин, необходимо заменить электровентилятор, поскольку розжиг выполняться не будет. Если скорость электровентилятора 2100 об/мин. а сбой не устраняется, скорее всего, в линии симистора существует КЗ, необходимо заменить электронную плату.
Е010, ошибка 10 подтверждает сбой в схеме дымоотвода из-за засорения дымоотводящих каналов

Требуется осмотр и очистка дымохода, и обратить внимание на воздушную решетку для забора воздуха, не забита ли она инородными средствами.

Лучшие двухконтурные газовые котлы Navien

Двухконтурный газовый котел не только обогревает дом, но и нагревает воду. Вариант подходит при отсутствии возможности подключения к централизованному водоснабжению. В рейтинге представлены лучшие модели данного типа по мнению потребителей.

Navien Deluxe S COAXIAL-16k 16 кВт

Практичное и надежное устройство для обогрева объектов площадью до 160.0 кв. м.

Подключается к сети 220 В.

Снабжено камерой сгорания закрытого типа. За счет мощности 16 кВт отлично справляется со своей задачей.

Преимуществом является экономичный расход топлива — 1.72 куб. м/час. Максимальная тепловая нагрузка модели составляет 24 кВт.

Теплоноситель нагревается до 80 °С. Производительность горячей воды зависит от температуры: 25°C — 13.8 л/мин, 40°C — 8.6 л/мин.

Характеристики:

  • мощность — 8 — 16 кВт;
  • расход газа: природного — 1.72 куб. м/час, сжиженного — 1.43 куб. м/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 40х66.5х25.5 см;
  • вес — 28 кг.

Плюсы

  • красивый дизайн;
  • качественные запчасти;
  • внешнее управление;
  • простое обслуживание.

Минусы

  • шумная работа;
  • быстро ломается пульт.

Navien DELUXE 40K 40 кВт

Универсальное оборудование для производственных и жилых объектов. Эффективно для

обогрева помещений площадью до 400.0 кв. м. и для организации ГВС. За счет веса 30 кг установка занимает минимум времени.

Подключается к электросети 220 В. Коэффициент полезного действия составляет 91.5 %. В час расходуется 4.39 куб. м природного и 3.58 кг сжиженного топлива.

Номинальное давление газа составляет 10 — 25 мбар. В минуту подается до 22.9 л воды температурой 25°C под давлением до 8 бар.

Характеристики:

  • мощность — 14 — 40 кВт;
  • расход газа: природного — 4.39 куб. м/час, сжиженного — 3.58 кг/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 44х69.5х26.5 см;
  • вес — 30 кг.

Плюсы

  • недорогой;
  • подходит для частного дома;
  • быстро отапливает помещение.

Минусы

  • большой расход топлива;
  • шумная работа.

Navien DELUXE 16K 16 кВт

Отопительный котел с системой защиты от замерзания и нагрева, газ контролем и другими датчиками, обеспечивающими безопасность эксплуатации.

Подключается к сети 220В. Есть возможность использования горячей воды при низком давлении.

Мощность 16 кВт обеспечивает эффективность оборудования в помещениях 160 кв.м. КПД модели составляет 91.2 %.

Вода в теплоносителе нагревается до 80 градусов в течение часа. Расход газа зависит от типа топлива: природное — 1.72 куб. м/час, сжиженное — 1.43 кг/час.

Характеристики:

  • мощность — 9 — 16 кВт;
  • расход газа: природного — 1.72куб. м/час, сжиженного — 1.43 кг/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 44х69.5х26.5 см;
  • вес — 28 кг.

Плюсы

  • качественная сборка;
  • компактность;
  • стабильная работа при перебоях электричества;
  • быстрый обогрев помещения.

Минусы

  • шумный;
  • нельзя подключить внешнее управление.

Возможные причины неисправностей и способы их устранения

Точное определение причины выхода из строя элементов системы может облегчить их ремонт. Опираясь на коды, можно понять, какая именно делать перестала нормально выполнять свои функции. Чаще всего владельцы котлов Навьен Делюкс сталкиваются со следующими проблемами:

  1. 01Е. Перегрев системы может быть вызван засором в протоках или нарушением функционирования водяного насоса.
  2. 02Е. Возможно наличие воздуха в системе, недостаточное количество воды, крыльчатка водяного насоса имеет повреждения или вышел из строя проточный датчик.
  3. 03Е. Котел имеет неправильное заземление, проблемы с ионным датчиком, нарушение подачи газа.
  4. 05Е. КЗ на участке цепи термодатчика или отсутствие должного контакта между ним и его контроллером.
  5. 10Е. Вентилятор вышел из строя, трубки датчика имеют неправильное подключение к вентилятору, дымоход засорен.
  6. 13Е. Проточный датчик отопительной воды находится в КЗ.

Устройство котла

Устройство

Газовые котлы Navien состоят из следующих основных узлов:

  • Два теплообменника — первичный (медь или нержавеющая сталь) и вторичный (нержавейка). На одноконтурных сериях — только первичный.
  • Камера сгорания с газовой горелкой, конструктивно объединенная с первичным теплообменником.
  • Расширительный бак.
  • Циркуляционный насос.
  • Трехходовой клапан.
  • Вентилятор турбонаддува (на двухконтурных моделях).
  • Датчики, плата управления, соединительные трубопроводы, защитный кожух.

В зависимости от типа конструкции возможно наличие дополнительных элементов, выполняющих те или иные функции.

С чего начать

  • Дать котлу остыть и выполнить перезапуск. Если ошибка 30 вызвана сбоем в сети электропитания, порывом ветра, инициирующего обратную тягу, код уберется нажатием кнопки на выносном пульте.
  • Для котла Навьен атмосферного достаточно распахнуть двери, окна, отключить вытяжку в смежном помещении, и ошибка 30 через несколько минут (после остывания агрегата) исчезнет. Для турбированных моделей причина неисправности – в оголовке коаксиального дымохода. Образовавшийся лед, иней перекрывает канал удаления горючих газов.

На заметку! Использование мощных вытяжных устройств поблизости от места расположения котлов Навьен модели Atmo производитель не рекомендует: аварийный термостат дымохода перегревается и останавливает работу агрегата с ошибкой 30.

Котлы Навьен атмосферные

Блокировка канала отведения горючих газов, притока кислорода к горелке. Вызывается попаданием мусора, появлением наледи, снегового слоя на фильтрующей решетке дымохода. Ошибка 30 при первичном пуске котла Навьен – свидетельство нарушения рекомендаций производителя по обустройству канала отведения летучих продуктов горения

Если код неисправности появляется при смене погоды, то при проектировании, монтаже дымохода не принята во внимание роза ветров в месте вывода трубы наружу – котел задувает

Забит дымоход котла Navien

Запыление теплообменника. Пренебрежение к регулярности ТО Навьен Айс, невыполнение технологических операций в полном объеме приводит к остановке котла по ошибке 30. Для ее устранения нужно произвести очистку полости камеры сгорания, ребер теплообменного прибора зубной щеткой, пылесосом с целью повышения естественной тяги.

Чистка теполообменника котла Navien

Неисправность аварийного датчика температуры отходящих газов. Контакты термостата нормально замкнутые (биметаллические пластины). При перегреве изгибаются, разрывая электрическую цепь. Плата управления воспринимает это как аварийную ситуацию и формирует команду на блокировку газового клапана котла. Для тестирования датчика понадобится мультиметр, температура срабатывания указана на корпусе прибора: поднять ее можно бытовым феном или иным способом с помощью потока горячего воздуха. Сопротивление между контактами исправного термостата («холодного») = 0, с нагретым корпусом R = ∞.

Датчик температуры отходящих газов котла Navien

Котлы Навьен турбированные

  1. Вентилятор. В моделях с наддувом термостат служит для контроля функционирования этого узла: сбои в работе вызывают ошибку 30. Если включение котла сопровождается характерным гулом, вал начинает крутиться – норма. Несложно убедиться касанием лопастей после остановки Навьен (они должны свободно вращаться) или подачей питающего напряжения напрямую (присоединением к выводам).

Грязный вентилятор котла Navien

Датчик тяги. Прибор контролирует скорость протока продуктов горения. При плохой тяге дает команду на остановку работы котла Навьен во избежание проникновения дыма в помещение. В составе датчика мембрана, управляющая микровыключателем, контакты которого задействованы в сигнальной цепи.

Датчик тяги котла Navien

Что происходит, когда включают горячую воду на одной точке забора

Двухконтурный котёл выставлен на поддержание определённой температуры в контуре горячего водоснабжения. При включении горячей воды на одной из точек:

  • некоторое время из крана продолжает идти холодная вода, которая до его открытия стояла в трубе,
  • включается подогрев котла, при этом требуется определённое время для того, чтобы он вышел на заданную температуру,
  • через несколько секунд подогретая вода поступает в трубу и начинает движение к точке забора,
  • ещё несколько секунд необходимы для того, чтобы горячая вода дошла до точки забора,
  • дополнительные несколько секунд необходимы в связи с тем, что поступившая вода кажется потребителю слишком горячей, и он регулирует подачу воды смесителем.

Таким образом, от момента открытия крана горячей воды и до момента начала подачи воды, имеющей комфортную температуру, проходит как минимум несколько секунд. Чем дальше расположена точка забора воды от котла, тем больше этот промежуток времени.

Всё это время пользователь не может полноценно использовать воду и он будем, что котел не греет нормально горячую воду. Он ожидает момента поступления воды, имеющей комфортную температуру. Между тем вода, имеющая не комфортную для пользователя температуру, просто уходит в канализацию.

Непроизводительный расход воды может составлять от нескольких литров до десятка литров в зависимости то того, как далеко находится точка забора воды от котла.

Выводы и полезное видео по теме

Расшифровка ошибки 02:

Ошибка 03 и как ее устранить:

Как разобрать агрегат и почистить теплообменник:

Система самодиагностики котлов Навьен – верный помощник даже неопытному пользователю, мало понимающему в технических тонкостях. Благодаря кодам ошибок можно быстро справиться с остановкой агрегата, а значит, сохранить в доме тепло.

Рекомендуем перед началом эксплуатации ознакомиться не только с конструкцией и техническими характеристиками газового котла, но и с таблицей кодов, заботливо предоставленной производителем.

Пишите, пожалуйста, комментарии в находящейся ниже блок-форме. Делитесь собственным опытом в выявлении ошибок котла путем расшифровки кода и устранении нарушений в работе. не исключено, что именно ваши советы будут крайне полезны посетителям сайта.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
