Современная продукция
Резиновые изделия для технических целей постепенно становятся архаизмом. Долго не служат и начинают растрескиваться. Но даже и без этого недостатка использование проблематично уже чисто в эстетическом плане. Их непрезентабельный вид может испортить интерьер, а покрасить шланг нельзя.
Но технологии постоянно развиваются и для кухонных печек на сегодняшний день выпускаются:
- сильфонные газовые рукава;
- резиновый армированный патрубок;
- газовый шланг ПВХ.
Современная продукция надёжна в техническом плане и имеет вполне эстетический вид. Но у каждого из видов есть только свои достоинства. Чтобы понять, какое из преимуществ можно использовать в своём доме, необходимо изучить каждый тип подробнее.
Резиновый армированный шланг
Это изделие наиболее распространено из-за своей невысокой цены и достаточной надёжности в эксплуатации. По внешнему виду полностью копирует водопроводный патрубок, но за одним исключением. По всей его длине вплетена жёлтая нить.
Газовый шланг с внешним армированием Источник allegroimg.com
Шланги выпускают трёхслойными. Внутренняя оболочка состоит из полимеров, которые не дают основе из вулканизированной резины растрескиваться и протекать. А по внешней стороне располагается оплётка из стальной нити, повышающая жёсткость и прочность базового слоя. Дополнительно металлический корд предохраняет патрубок от механических воздействий.
Поскольку при производстве изделия используется резина, то срок эксплуатации ограничен десятью годами. Требуется диэлектрик. Но в остальном шланг зарекомендовал себя, как надёжный и прочный элемент газового оборудования, удобный в монтаже.
Армированный рукав ПВХ
Изделие также, как и предыдущее, состоит из 3 слоёв, но отличается в выполнении. Армирующая сетка заключена между одинаковыми пластами поливинихлорида. Отличия только в цвете. Внутренности обычно черные, а внешнее покрытие делают жёлтым по всей площади и длине.

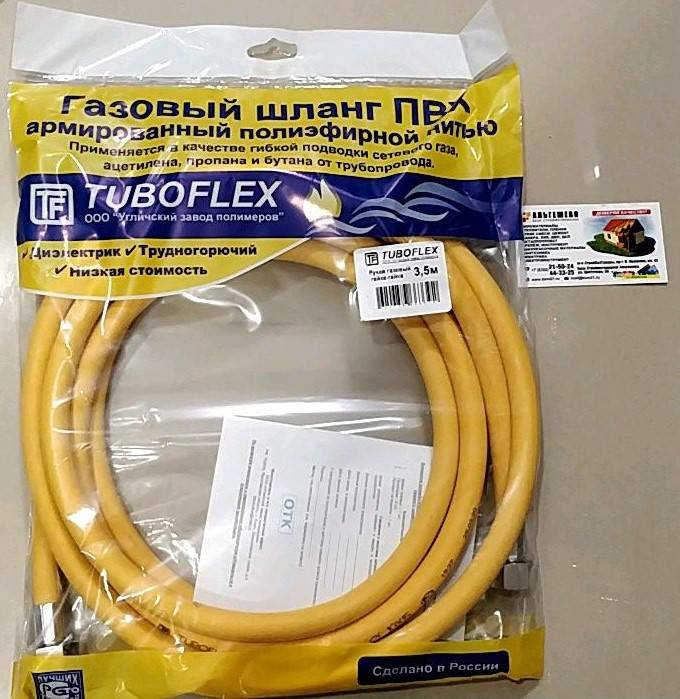

Газовый шланг из ПВХ Источник stroi-baza.ru
Газовый шланг поливинилхлоридный армированный полиэфирной нитью имеет следующие преимущества:
- Не требует диэлектрика, поскольку не проводит электричества.
- Подходит для смеси из баллона и для состава из газовой магистрали.
- Выдерживает давление в 20 раз превышающее рабочее в трубопроводе.
- Имеет разную длину. От 40 см до 5 м.
- Значительно дешевле сильфонных аналогов.
- Меньше подвержен растрескиванию, чем простой резиновый шланг.
- Срок службы от 12 до 20 лет.
Минусом выступает недостаточная жёсткость.
Схема подключения газовой плиты
Когда нужный шланг куплен, то можно либо пригласить мастера, либо попытаться самим подключить газовую плиту. Сначала нужно найти выход, который есть у самого бытового прибора, и посмотреть, какой он формы — бывает угловой и прямой
На это стоит обратить внимание — шланг во время эксплуатации не должен изгибаться! Если выход прямой, а труба-магистраль расположена в стороне, то потребуется приобрести специальный угольник с резьбой. Не забудьте воспользоваться во время подключения и специальной прокладкой из паронита — тонкого композиционного материала
Кстати, паронитовая прокладка идет в комплекте со шлангом. Изделие прикручивается рожковым ключом к выходу плотно, но и усердствовать не стоит. Прокладка позволит снизить риск утечки газа.
Схема подключения газовой плиты
Кстати, газовая труба обычно находится где-то в углу кухни. И к ней приваривается шаровый кран, к которому и крепится в итоге наш шланг. На него как раз и накручивается или вкручивается гайка шланга.
Важно проверить наличие утечки топлива. Чтобы узнать, есть она или нет, нужно взять мыльную пену, нанести ее кисточкой на места стыковки и включить подачу
Нет пузырей — нет утечки.
Правильная схема установки газовой плиты
Основы безопасности
И напоследок — несколько аспектов, которые нужно учитывать во время использования газового шланга. Они — залог вашей безопасности.
При подключении газового шланга соблюдайте требования безопасности
Подводка должна располагаться так, чтобы к ней можно было подобраться в любой момент.
Нельзя ничем закрывать и занавешивать шланг «для красоты».
Желательно регулярно очищать изделие от пыли и мусора.
Нельзя располагать шланг внатяжку — он должен слегк провисать.
Если печь вдруг нужно подвинуть, то перед этим важно перекрыть шаровой кран подачи газа.
Нельзя гнуть и перекручивать шланг.
Нельзя делать никаких дополнительных стыков и удлинений.
Приваривать или припаивать шланг к выходу из магистрали нельзя.
Нужно регулярно менять изделие на новое, ориентируясь на срок использования установленного варианта.
Нужно следить, чтобы подводка не лежала в сыром месте, где она может начать ржаветь.
Газовые шланги для плит: какой лучше, главные правила выбора
Главное правило при выборе газового шланга – приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит
Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется
Важно предварительно выполнить все замеры и купить изделие нужной длины. Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия
Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию
Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.
Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.
Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью – при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.

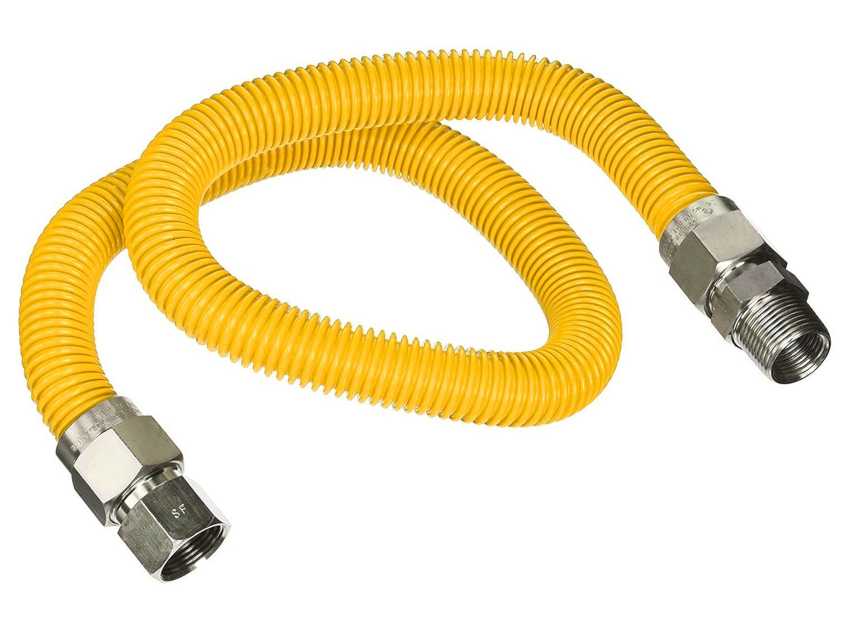

В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях
При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения
Главное правило при выборе газовых шлангов – приобретать изделия в сертифицированных магазинах.
На заметку! Не стоит выбирать шланг, где для соединения штуцера с гофрой используется клей. Лучшим вариантом считается цельное изделие или конструкция, скрепленная с помощью сварки.
Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт
Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью. Самое важное – осмотреть изделие на предмет целостности.
Что собой представляет шланг для газовой трубы: главные требования к изделию
По внешнему виду шланг для подключения газовой плиты очень похож на водопроводный. Главным отличием газового устройства является присутствие желтой или белой маркировки, которая должна быть на виду. Помимо этого, гибкая подводка для газовой плиты изготавливается из специального материала. Другой особенностью считается наличие паронитовой прокладки – особого кольца, которое используется для того, чтобы уплотнить фланцевое соединение. Именно присутствие прокладки обеспечивает безопасность применения изделий.
По внешнему виду шланг для подключения газовой плиты очень похож на водопроводный.Обратите внимание! Если задаваться вопросом, какой шланг нужен для газовой плиты, то главной составляющей здесь является наличие соответствующей маркировки и сертификата, выданного Ростехнадзором России. Данный документ подтверждает, что изделие соответствует требованиям безопасности. Помимо этого, к шлангу должен прилагаться паспорт, в котором указывается дата его изготовления
Помимо этого, к шлангу должен прилагаться паспорт, в котором указывается дата его изготовления.
Покупка качественного и сертифицированного изделия обеспечит безопасное использование газа, а вот покупка шланга сомнительного качества без соответствующих документов может привести к трагедии.
Другие обязательные требования к гибкому газовому шлангу для плиты:
- Изделие должно быть целостным, без дополнительных муфт, удлинителей или соединений.
- Необходимо, чтобы гибкая подводка имела специальное покрытие, устойчивое к воздействию горячих жидкостей и к высокой температуре.
- Шланг не должен подвергаться коррозии.
- Параметры изделия обязаны соответствовать характеристикам используемого газа.
- Срок эксплуатации газового шланга для газовой плиты не должен быть меньше 10 лет.
Недопустимо соединять между собой несколько рукавов – лучше сразу приобрести шланг для газовой плиты, длина которого будет соответствовать расстоянию между газовой трубой и варочной поверхностью. Максимальная длина газового шланга для подключения плиты по европейским стандартам составляет 2 метра, хотя самым длинным сертифицированным изделием считается семиметровый шланг. Если просмотреть соответствующие российские ГОСТы, то можно заметить, что в них нет рекомендаций, которые касаются длины газового шланга. В любом случае не следует устанавливать плиту слишком далеко от газовой трубы.
Сейчас рынок предлагает большое количество разнообразных вариантов подвижных соединений для газа. Материалы, которые используются в производстве, также отличаются по техническим характеристикам, влияющим на срок эксплуатации. Поэтому, чтобы понять, какой должен быть шланг для газовой плиты в конкретной ситуации, нужно учитывать расположение и особенности использования варочной поверхности.
К основным видам шлангов относятся:
- кислородные;
- резиновые армированные;
- резинотканевые;
- армированные рукава ПВХ;
- сильфонные.
Как выбрать оптимальный вариант?
Выбор шланга для подключения плиты к газопроводу – задача непростая и очень ответственная, ведь вы рискуете сохранностью своего жилища и жизни, а также.
Чтобы из всего многообразия, описанного выше, выбрать подходящий вариант, необходимо определиться с несколькими параметрами:
Длина шланга. В подключенном состоянии он должен немного провисать – настолько, чтобы плиту можно было отодвинуть для уборки или если за неё что-нибудь упадет. Установка шланга натянутым недопустима – это опасно. Самые популярные размеры – от 1 до 2 м, но существуют изделия от 40 см, а максимальная длина отечественных шлангов достигает 4,5 и даже 7 метров.
Тип соединения. На одном конце шланга, который прикручивается к плите, всегда будет гайка со внутренней резьбой – «мама», а вот на другом конце, со стороны газового крана, может быть либо такая же гайка, либо штуцер с наружной резьбой – «папа»
Обратите внимание, какой разъём у вашего газового крана.
Диаметр соединения. Чаще всего используются полудюймовые гайки, но встречаются и на ¾ дюйма, и более экзотические варианты
Перемеряйте резьбу на своём оборудовании.
Металл соединения. Избегайте контакта белого металла (стали) с желтым (латунью) – это небезопасно.
Диаметр сечения шланга для полноценной работы всех конфорок должен быть не менее 1 см.
Посмотрите, какой выход на вашей плите. Если он угловой – отлично, если же направлен в стену – это может быть опасно. Шланг, накрученный напрямую на такой выход, может заламываться, когда плита задвинется к стене, а это чревато не только слабым напором газа, но и утечкой. Чтобы избежать такой ситуации, приобретите дополнительно металлический штуцер-уголок. Если на плите 2 выхода, понадобится ещё и заглушка.
Оцените свои финансовые возможности. Помните, что дорогие шланги будут не только безопаснее и красивее, но и прослужат в разы дольше.
Если шланг может касаться микроволновки, посудомоечной машины или другого электрооборудования, изоляция обязательна. Выбирайте ПВХ рукав или сильфонный шланг с полимерным напылением.
Для использования на даче, с газовым баллоном, можно приобрести и недорогой резиново-тканевый шланг – он будет удобнее и скорее найдется с нужным диаметром
Обращайтесь только в специализированные магазины и требуйте сертификаты качества на товар – это ваше право и гарантия безопасности.
Не верьте предложениям купить фирменный рукав за полцены – скорее всего это низкокачественная китайская подделка. Но и не отказывайтесь от покупки только из-за того, что она сделана в Китае – многие бренды переносят своё производство сертифицированных товаров в эту страну, не снижая контроля и стандартов качества.
Посмотрите, как соединен штуцер с оплеткой. Пайка или цельнолитое изделие – отлично, клей – плохо.
Ознакомьтесь с гарантийным сроком и сроком эксплуатации в паспорте изделия, сопоставьте их с типом шланга и ценой.
Кроме того, покупая дорогой фирменный сильфонный газовый шланг, опасайтесь подделки. Внимательно осмотрите изделие – оно должно быть аккуратным, с незаметными швами, без изъянов, даже мелких.
Обязательно должна быть желтая маркировка. Даже на резиновых шлангах на видном месте клеится желтая бирка, на других же она может присутствовать в оплётке, окраске верхнего слоя, на упаковке. Без такой маркировки легко перепутать шланги для газа и для воды, а вторые начнут «травить» газ если не сразу, то через месяц
Загляните в технический паспорт и проверьте соответствие описания действительности. Требуйте сертификат качества или хотя бы его копию. Слишком низкая цена должна насторожить, но и нормальная рыночная цена не является гарантией качества.
Выводы и полезное видео по теме
Подробнее об основных видах гибких подводок в видео:
Видео-инструкция по подключению плиты к газу:
Схема подсоединения газовой колонки в видео ролике:
Благодаря универсальным гибким шлангам стало возможным отказаться от подсоединения бытовых приборов к газопроводным трубам «намертво». Мобильность подобных устройств значительно упрощает жизнь хозяевам кухонных помещений, позволяя без особых затруднений передвигать оборудование с целью уборки, перестановки или ремонта.
А какой тип шланга выбрали вы для подключения газа у себя дома? Расскажите, какое из достоинств подводки стало основной причиной для выбора? Как долго вы уже используете этот гибкий шланг?
А может вы заметили неточность в рассмотренном материале или хотите дополнить выше сказанное собственным мнением? Оставляйте, пожалуйста, свой комментарий под нашей статьей.
Здравствуйте, Владимир. Ну, в любом случае вы сами могли могли проверить, травит шланг или нет, старым дедовским способом. Нужно было намазать мыльной жижей: если пенится, значит, травит, если нет, то порядок! Но вы абсолютно правильно сделали что вызвали мастеров, с газом шутки плохи! Как по мне, и у тех, и других шлангов есть свои недостатки и преимущества. Если нужен сильно длинный шланг, то правильнее купить резиновый (либо ниппелем нужно скручивать несколько армированных, а это лишнее соединение), ну и резина более гибкая, конечно. Но по прочности я больше доверяю армированным и сильфонным, хотя они на порядок дороже!
Подскажите, пожалуйста, есть ли ограничения по длине шланга? Можно ли сгибать? Мне необходимо спрятать шланг, который будет проходить к плите. Спасибо за ответ.
По Европейским нормам максимальная длина составляет два метра. В нашем СНиПе длина газового шланга никак не ограничена (п. 7.3 Раздела 7 “Внутренние газопроводы”). По сгибанию тоже нет ограничений.
Согласно п. 3.21 норматива Москвы по эксплуатации жилищного фонда ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий», утвержденного и введенного в действие постановлением Правительства Москвы от 02.11.2004 № 758-ПП: “Подключение газовых приборов к газопроводу допускается через гибкую подводку, не имеющую стыковых соединений и обладающей термостойкостью не ниже 120 градусов“.
Тоже самое говорится в ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий» пункт 3.21 (с изменениями на 30 января 2013 года).
А вот не только для столицы, технический регламент ВДГО:
“9.6. Конструкция разъемного соединения в местах присоединения гибкого рукава к внутреннему домовому газопроводу и бытовому газоиспользующему оборудованию должна обеспечивать герметичность соединений. Гибкие рукава для присоединения бытового газоиспользующего оборудования к сети газопотребления или к индивидуальной баллонной установке должны отвечать следующим требованиям:
1) не иметь соединений; 2) соответствовать параметрам используемого газа; 3) иметь срок службы не менее десяти лет.”
Для общих правил, СП 41-108-2004, рекомендовано пунктом 5.5 (документ добровольного применения):
“Присоединение теплогенераторов к газопроводу допускается предусматривать с помощью стальных, медных или гибких подводок, в том числе из неметаллических труб, имеющих необходимые прочностные характеристики при долговременном (не менее 25 лет) воздействии транспортируемого газа. Длину гибких подводок следует принимать не более 1,5 м. Гибкие подводки к теплогенераторам должны иметь сертификат соответствия“.
ГОСТ Р 52209-2004 2.2.2 Газовые шланги и оплетка: “Для изготовления газового шланга следует использовать ленту из аустенитной стали марки 12Х18Н10Т по ГОСТ 4986, оплетку изготавливают из проволоки 12Х18Н10Т по ГОСТ 18143.”
На Украине ДНБ ограничивает длину подводящего шланга до 2 метров.
Шланг в латунной (желтого металла) оплетке с черными штрихами по спирали в магазине продали как для подключения баллона сжиженного газа к газовой колонке. Наконечники шланга выполнены из белой стали, на колонке вход желтый… не могу нигде найти ни слова о таких шлангах. Можно ли им соединять баллон и колонку? Написано, что шланг для воды….
Здравствуйте. Опишите нам, пожалуйста, маркировку на шланге и сфотографируйте его, мы постараемся вам помочь.
