Что такое редуктор для газового баллона: устройство и работа прибора с регулятором давления

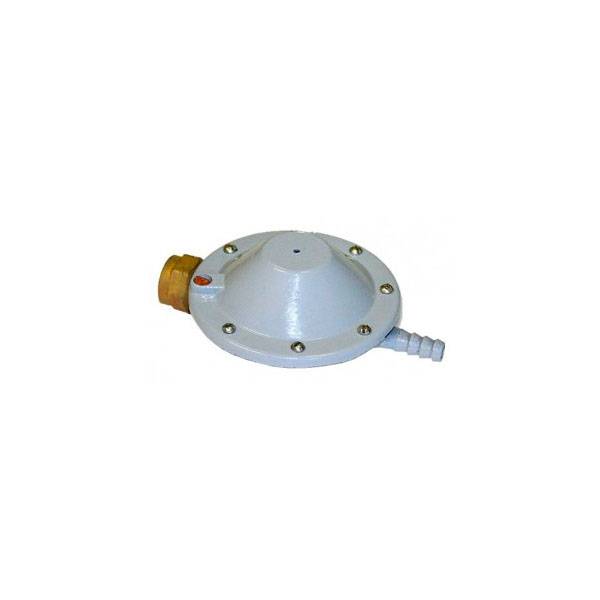

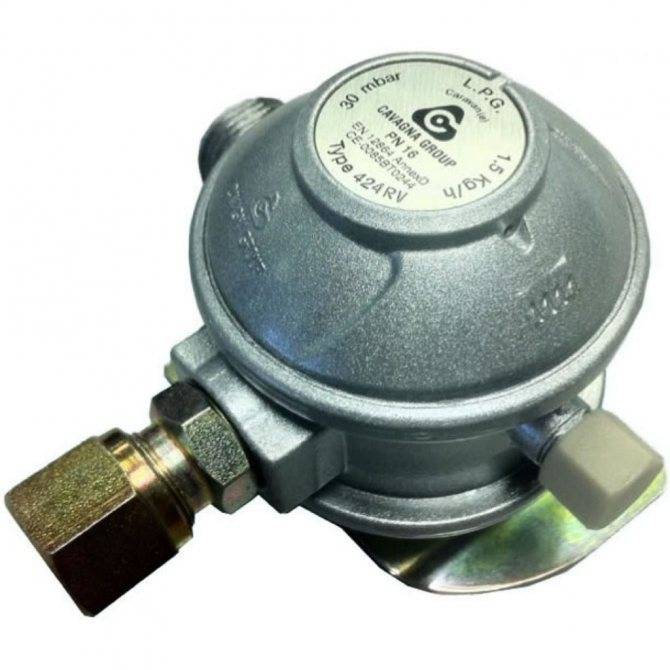

Редукторы для бытовых баллонов

К особой группе можно отнести редуктор газовый бытовой. Он предназначен для понижения давления пропана, который от баллона поступает в печь или газовый котел. Редукторы, применяемые для стабильной работы баллона, имеют различные формы, габариты, пропускную способность, массу .

Для сохранения и транспортировки газа в сжатом и сжиженном состоянии разработаны специальные газовые баллоны — емкости, в которых вещества содержатся под высоким давлением. Баллоны бывают двух видов:

• металлические,
• композитные.

Регулятор газа для композитных баллонов

Композитные баллоны, которые с успехом заменяют габаритные и небезопасные образцы, компактны, меньше весят и более взрывобезопасные, не поддаются коррозии внутри. Условия эксплуатации баллонов нового типа требуют использования регуляторов, которые отвечают требованиям европейских стандартов.

Одна из таких модификаций — редуктор для композитного газового баллона А300i-A310i, который имеет свои особенности:

• свободно закручивающаяся гайка;
• срок службы прокладки регулятора 10 лет;
• конструкция, обеспечивающая надежную герметичность соединений.

Применение и выбор редукторов

Редукторы, стабилизирующие работу различных видов газа, используются во многих отраслях промышленности, агрокомплекса, в строительстве и медицине.

К примеру, в процессе газовой резки сварочным оборудованием используют редукторы для регулировки подачи кислорода, а ацетиленовые применяются при работе с кузовом автомобиля на СТО или при ремонте и монтаже трубопровода, коммунальными службами. В торговой отрасли углекислотные редукторы служат для насыщения углекислотой напитков, отпускающихся на розлив.

Основное предназначение пропановых стабилизаторов давления — это впуск и регулировка газа от баллонов к газовым плитам, хотя они с успехом применяются и при строительных работах с кровлей. Редуктор пропанового баллона необходим при отоплении частного дома.

При выборе газового редуктора для баллона с регулятором выходного давления нужно обязательно принимать во внимание все детали: газ, который будет обслуживать прибор, вид используемого газового баллона, какую длину и диаметр будет иметь газовый шланг, какого вида переходник на баллон применяется. При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть

Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем

При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть. Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем.

Важно знать, зачем газовый баллон снабжен регулятором давления и почему важна эта информация. Каждый бытовой регулятор для газового баллона имеет свое определенное предназначение и рассчитан для работы с определенным видом газа

Правильное использование газового оборудования — гарант бесперебойной подачи и безопасности эксплуатации голубого топлива.

Правила безопасной эксплуатации

Учитывая взрыво- и пожароопасность кислорода, такие изделия согласно нормам ГОСТ 12.2.008-75 должны периодически подвергаться тщательному регламентному обслуживанию. Применительно к кислородным редукторам типа БКО 50-4 и БКО 50-5 правила обслуживания включают в себя:

1. Проверку хода регулирующего винта/маховика от одного крайнего положения в другое: оно должно выполняться плавно, и без заеданий.
2. Присоединительные элементы не должны иметь внешних механических повреждений – трещин, царапин, а также быть очищенными от масел, жиров и загрязнений.
3. Переодическая проверка манометров не должна быть реже одного раза в год. Критерием необходимости в проверке считается повышенная инерционность стрелки прибора.
4. В качестве уплотняющих элементов – прокладок, ниппелей и пр. – не могут использоваться детали, не соответствующие условиям эксплуатации кислородных редукторов.

1. Перед каждым применением проверяется (по манометру) герметичность соединений, утечка кислорода из баллона недопустима.
2. При присоединённом к редуктору баллоне с кислородом запрещается выполнять какую-либо регулировку.
3. Согласно правилам охраны труда между редуктором для кислородного баллона и остальной газосварочной аппаратурой стоит предусматривать монтаж предохранительных устройств, в том числе и для гашения пламени. Это могут быть обратные клапаны, рассчитанные на давление в баллоне, а также предохранительные затворы.

Цена на кислородный редуктор определяется его конструкцией и эксплуатационными возможностями. Для одноступенчатых редукторов цена колеблется в пределах 1800…2000 руб. (БКО 50-4) и 1100…1200 руб. (БКО 50-5). Двухступенчатые устройства (например, БКД-25 или Multi-Stage RG S2 O2 чешского производства) стоят значительно дороже — 11000…12000 руб.

Цепные стропы. Виды и нормы браковки

Как сделать из бензопилы болгарку?

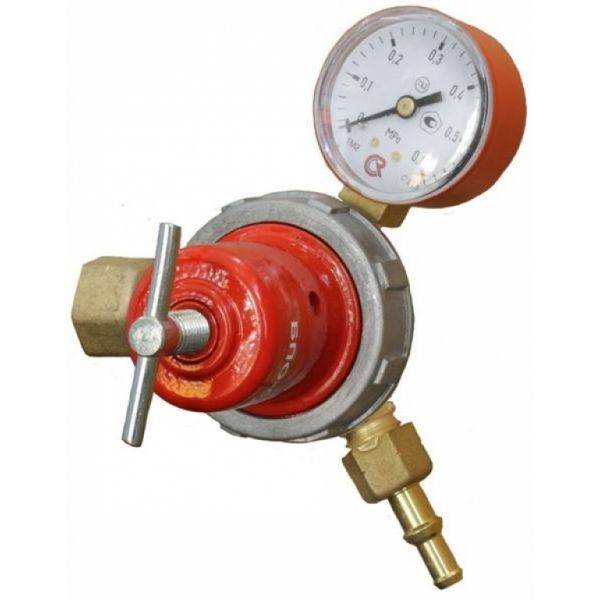

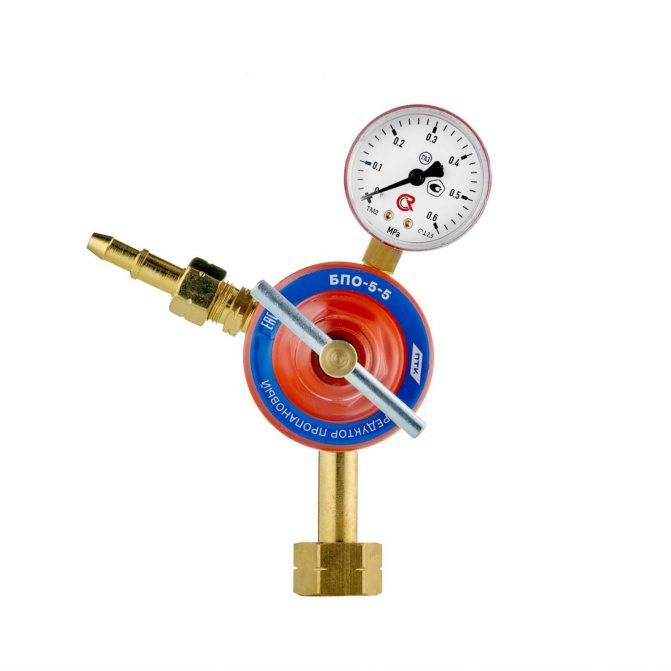

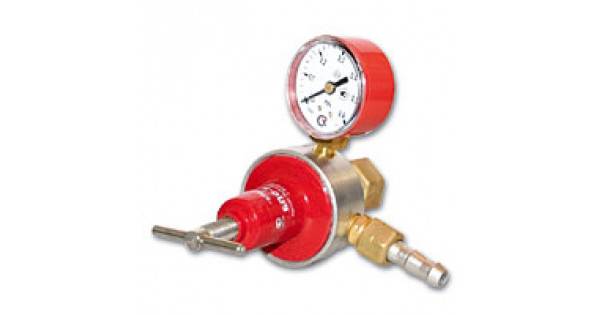

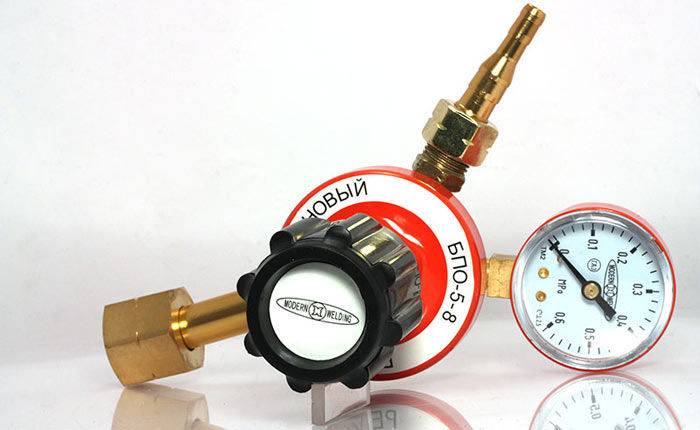

Назначение баллонного пропанового редуктора БПО 5-2

Пропановый редуктор БПО 5-2 используется для снижения и стабилизации напора бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

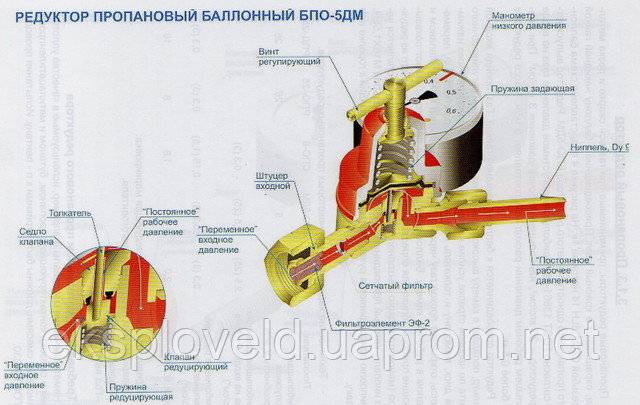

Устройство и принцип работы пропанового редуктора БПО 5-2

Этот пропановый редуктор построен по однокамерной схеме, на входе имеет патрубок с резьбовой накидной гайкой для присоединения к баллону. Корпус отлит из алюминиевого сплава, крышка корпуса изготовлена из полиамида.

https://youtube.com/watch?v=eXophZ3QC3M

Особенностью исполнения пропанового редуктора являются его малые размеры и вес, что делает БПО 5-2 удобным в перевозке и хранении.

Технические характеристики пропанового редуктора БПО 5-2

Пропановый редуктор производится старейшим в стране изготовителем газового оборудования — заводом «Нева»:

Технические характеристики редукторов

• Вес 0,34 кг.
• Длина × ширина × высота 135 × 105 × 96мм.
• Рабочая температура -15+45˚С.
• Максимальное давление на входе 25 кг/см3.
• Рабочее давление 3 кг/см3.
• Максимальный расход газа, 5 м3/час.
• Способ подключения W 21,8-14 ниток на 1″ LH.
• Рабочее подключение М16х1,5 LH.

Комплектность газового пропанового редуктора БПО 5-2

В комплект поставки входят:

• Пропановый редуктор в сборе.
• Технический паспорт.
• Ниппель под рукав 6,3 или 9 мм.
• Упаковка.

Меры безопасности при работе с пропановым редуктором БПО 5-2

Пропан является источником повышенной опасности. Чтобы сознательно следовать требованиям безопасности, надо понимать, какие именно угрозы несет в себе сам газ и использующие его устройства:

Меры безопасности при работе с пропановым редуктором БПО 5-2

• Прежде всего, пропан огнеопасен. Неправильное обращение с ним может вызвать серьезную угрозу жизни и здоровью людей, а также материальным ценностям.
• Пропаном нельзя дышать. В атмосфере пропана человек погибает. При вдыхании небольших количеств он приводит к отравлению, вызывающему головную боль и рвоту.
• Пропан взрывоопасен при определенных условиях, при достижении определенной концентрации пропана в воздухе происходит объемный взрыв. Взрыв также происходит при резком повышении температуры в баллоне.
• При быстром истечении пропана из баллона в атмосферу происходит сильное понижение температуры, которое может привести к тяжелым и глубоким обморожениям.

Правила для работы с пропановым баллоном

Чтобы избежать этих неприятных последствий, при работе с пропаном необходимо соблюдать следующие правила:

• Не работать с пропаном рядом с источниками открытого огня или сильного нагрева.
• Не вносить в зону работы другие легковоспламеняющиеся вещества.
• Не использовать рядом с пропаном несовместимые с ним химически материалы, такие, как нитраты и перхлораты.
• Не использовать газовое оборудование и арматуру, имеющее видимые механические повреждения и признаки утечки газа.

Правила эксплуатации пропанового редуктора БПО 5-2

Правила эксплуатации содержат, прежде всего, требования неукоснительного соблюдения мер безопасности, перечисленных выше.

Каждый раз перед началом эксплуатации необходимо осмотреть пропановый  редуктор, соединительную арматуру, подводящие шланги на предмет наличия механических повреждений и видимых и слышимых признаков утечки. При обнаружении таких признаков начинать эксплуатацию недопустимо, поврежденное оборудование подлежит ремонту или замене.

Правила эксплуатация пропанового редуктора

Если стрелка манометра  не двигается или , наоборот, скачет при постоянном расходе газа — он неисправен и подлежит замене.

Необходимо также внимательно следить за сроком проведения плановой поверки манометра пропанового редуктора на соответствие паспортным техническим требованиям. Такая проверка должна осуществляться специальной сертифицируемой организацией не реже одного раза в пять лет.

Кроме того, необходимо соблюдать порядок подключения пропанового редуктора к баллону и к потребляющим устройствам. Не реже раза в месяц нужно проверять состояние фильтра и при необходимости очищать его.

Защита от избыточного давления

Соблюдение норм безопасности – одна из главных составляющих работы системы газоснабжения. Превышение показателей давления в несколько раз выше номинального может создать аварийную ситуацию с любыми возможными последствиями. С целью предотвращения аварии некоторые модели оснащаются дополнительным клапаном безопасности, который сбрасывает излишек газа в случае превышения номинальных показателей в 2,5-3 раза.

При организации газификации на базе групповой баллонной установки желательно каждую единицу оснастить подобным устройством. Более подробно о принципе работы и соблюдении техники безопасности в системе автономного газоснабжения читайте в статье: автономная газификация – газовые баллонные установки.

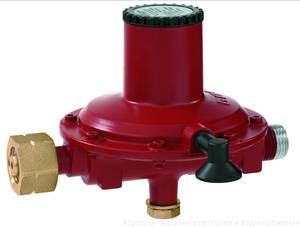

Так подключен редуктор в баллонной установке

Инструкция по замене регулятора

Двухступенчатые редукторы соединяются с клапаном отбора паровой фазы при помощи резьбового фитинга и накидной гайки. Тип резьбы на входе редуктора зависит от типа резьбы на выходе клапана.

Если во время покупки не было учтен характер соединения, потребуется соответствующий переходник. Соединение устройства с газовым шлангом, выполняется через резьбовой отвод на редукторе, при помощи переходника или  накидной гайки.

Для замены стабилизационного устройства потребуется газовый ключ. Если соединение заржавело, то для снятия редуктора понадобится два разводных газовых ключа.

Замена или ремонт газового редуктора чаще производится зимой, когда в месте соединения клапана и редуктора замерзает образовавшийся конденсат. Для предотвращения подобных неполадок, на стадии монтажа газовой системы необходимо предусмотреть электроподогрев

Чтобы заменить газовый редуктор, необходимо выполнить следующую последовательность работ:

1. Перекрыть подачу газа вентилем, расположенным на клапане отбора паровой фазы газа.
2. Открутить металлический шланг.
3. Открутить накидную гайку соединяющую клапан и стабилизатор.
4. Снять редуктор, с соединительным шлангом.
5. Если стабилизатор не подлежит ремонту, то необходимо скрутить сильфонный шланг.
6. После очистки наледи, ремонта или замены, регулятор следует привинтить к комплексному клапану с помощью гайки.
7. Если производилось отсоединение устройства от подводки, необходимо поэтапно присоединить газовый шланг, сначала к редуктору, затем к магистрали.
8. После фиксации соединений можно включать подачу газа.

При запуске топлива в систему, после замены арматуры, необходимо проверить выходное давление, оно должно находиться в допустимых пределах и быть пригодным для работы нагревателя, плиты или котла.

При корректной установке и нормальных условиях эксплуатации, регулятор, как правило, служит не менее 10 лет.

Для высокопрочного уплотнения резьбовых соединений, рекомендуется использовать синий анаэробный герметик. Материал не следует использовать при низких температурах из-за увеличенного времени полимеризации, но если обработать соединения летом, можно добиться их 100% герметизации

Диагностировать проблемы со стабилизатором можно при помощи уровнемера и манометра на емкости. Если устройства показывают, что газа достаточно, но происходят перебои в сети, то виной всему одна из неполадок редуктора.

В этом случае прибор можно разобрать и просушить. Это поможет решить проблему, но временно. В случае установки нового редуктора и обеспечения защиты устройства от влаги, о перебоях в системе можно забыть.

Чтобы в будущем избежать возможных проблем с редуктором также важно позаботиться о правильной установке газгольдера на участке. О том, как правильно это сделать можно прочесть здесь

Конструкция арматуры

К основным элементам регуляторов этого типа относятся затворы, которые применяются в разных видах. Например, данная арматура может быть клапанной, диафрагменной, шланговой и дисковой. Существуют в некотором роде комбинированные регуляторы газового давления, в конструкции которых используются седельные и клапанные затворы. К преимуществам таких устройств специалисты относят высокую герметичность системы уплотнения. Для трубопроводов с высокой пропускной способностью используют двухседельные затворы, у которых площадь проходного сечения больше, чем у других регуляторов. На крупных станциях также получили распространение заслоночные затворы. Они срабатывают в два этапа и требуют использования внешних источников энергии, но зато отличаются надежностью при контроле больших объемов газового расхода.

В качестве чувствительного органа применяют мембраны. Некоторые системы предполагают их использование и как приводных устройств. Сама мембрана может быть гофрированной или плоской, но в обоих случаях жесткость и способность выдерживать различные нагрузки варьируется в широких диапазонах.

В соответствии с техническими нормативами, устройство газовых регуляторов давления с запорными и контролирующими элементами должно соответствовать следующим требованиям:

• Нечувствительная зона работы в своем значении не должна превышать 2,5% относительно уровня максимального выходного давления.
• Зона пропорциональности в случае с баллонными и комбинированными регуляторами также не должна быть выше 20% относительно верхнего предела давления на выходе.
• В условиях резких перепадов давления в контуре время технического перехода регулирования не должно быть выше 1 мин.

Устройство редуктора ГБО

Независимо от модификации ГБО редуктор состоит из неизменных деталей:

• Корпуса.
• Электромагнитного клапана (иногда расположен вне редуктора).
• В корпусе сконструированы камеры первой и второй ступени.
• Перепускных клапанов.
• Мембран с пружинными механизмами, соединенными с коромыслами перепускных клапанов.
• Камеры для циркуляции подогревающей жидкости – тосольная рубашка. В роли подогревающей жидкости выступает разогретая охлаждающая жидкость автомобиля.
• Патрубков для подведения подогревающей жидкости.
• Штуцеров для подводки входных и выходных газовых магистралей.
• Датчика температуры редуктора. Предусмотрен на ГБО2 — 4 поколения.
• Крепежной арматуры.

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

• запорная пружина;
• мембрана, реагирующая на давление смеси;
• редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

• штуцер, обеспечивающий подачу газовой смеси;
• манометр – указывает на давление в емкости;
• обратная пружина, перекрывающая клапан;
• ячейка для сжиженного газа;
• клапан – от его смещения зависит объем выходящего газа;
• предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
• выходной манометр – указывает на рабочее давление;
• ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
• регулирующий винт – он регламентирует смещение мембраны;
• запорная пружина;
• мембрана – гибкая пластинка, отворяющая клапан;
• штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

• редукторы для горючих газов – водорода, метана, пропана, смесей;
• для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

• Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
• Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
• Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
• Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Что выбрать

Считается, что для бытовых условий сварки — кратковременных, эпизодических операций — подойдет любое устройство, которое совпадет по резьбе с баллоном. Операцию вроде сварки мангала для дачи может выдержать даже углекислотный редуктор, накрученный на кислородный баллон (если используется газовая сварка) или на баллон для сварочной смеси из 80% аргона и 20% углекислоты. Другое дело, что впоследствии это механизм придется выбросить.

Типичным примером такого редуктора, предназначенного для работы с СО2, является очень известный и популярный среди сварщиков старой закалки УР 6-6.

Он компактный, недорогой, а благодаря наличию двух манометров позволяет довольно удобно определять расход «на глаз». Для бытовой сварки высокая точность не нужна. Один манометр при этом показывает остаточное давление в баллоне, а второй ориентирован на демонстрацию расхода газа — литр в минуту.

Кислородный и аргоновый регуляторы ля сварки теоретически взаимозаменяемы. При этом кислородный будет работать хуже с падением давления в баллоне до критической точки около 1 атмосферы.

В качестве примера аргонового редуктора для сварки можно назвать АР-40-2 отечественного производства. Существует и действительно универсальный регулятор давления — АР-40/У-30 (аргоновый редуктор/углекислотный). Он выдержит и перепады температур, и высокое давление.

Если нет ограничений по финансам, а объем сварочных работ предполагается высоким, то стоит предпочесть устройство не с дополнительным манометром, а с ротаметром.

Ротаметр значительно точнее показывает расход газовой смеси, поскольку работает по иным принципам — он делает измерения в режиме реального времени. Такими приборами пользуются профессионалы.

Как работает газовое оборудование первого поколения?

Принцип работы ГБО 1 достаточно прост и основывается на подаче топлива в камеру сгорания при помощи разницы давления, от бака до редуктора и далее до цилиндропоршневой группы.

Работает это следующим образом. Во время заправки сжиженный газ под давлением от 12 до 16 атм. через заправочный клапан по топливопроводу через многофункциональный клапан подаётся в топливный баллон. Заправка проходит под контролем мультиклапана до заполнения бака на 85% (для безопасности при расширении газа). Уровень заправки отображается на манометре клапана.

После прогрева ДВС на бензине до 40-60 град., водитель переводит тумблер в нейтральное положение, где электроклапан перекрывает подачу топлива, для выработки остатков бензина из карбюратора.

Затем кнопка переводится в положение работы мотора на газу. Открывается электромагнитный клапан пропановый и газ по трубке поступает через фильтр грубой очистки в редуктор, где происходит его испарение и понижение давления до 1,0, (0.8) Атм.

Далее газовая смесь из-за разницы давления (разряжение) в цилиндре двигателя и топливной трубке, «засасывается» через дозатор, в карбюратор и смеситель, во время перемещения поршня к нижней «мёртвой» точке. Смешиваясь с воздухом, в смесителе получившаяся пропановоздушная топливная смесь попадает по коллектору через открытый впускной клапан в камеру сгорания.

Для запуска мотора сразу на газу в тёплую погоду, в устройство редуктора-испарителя (пример редуктор Ловато) входит специальный клапан для принудительной подачи порции газа, который управляется кратковременным нажатием кнопки ГБО из салона.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Устройство и принцип работы кислородного редуктора

Прямое назначение редуктора – обеспечивать постоянное соотношение между входным давлением газа из баллона и выходным, рабочим, которое поступает на сварочную горелку.

Простейший кислородный редуктор состоит из следующих элементов:

1. Запорной пружины.
2. Впускного клапана.
3. Толкателя.
4. Мембраны.
5. Нажимного диска.
6. Нажимной пружины.

Впускной клапан является наиболее ответственным узлом кислородного редуктора. Он постоянно находится под влиянием двух усилий, действующих в противоположных направлениях. Одно из них создаётся исходным давлением кислорода, который находится в баллоне. Это давление стремится отжать запорную пружину вверх, и пропустить газовый поток к толкателю. Вместе с тем второе давление, от мембраны препятствует этому. В результате камера пониженного давления всегда поддерживается равновесие усилий, которые создаются запорной пружиной и мембраной, что обеспечивается настройкой редуктора. В принципе, устройство схоже с ацетиленовым редуктором.

Кислородный редуктор работает в следующей последовательности. При попытке поднять тарелку запорного клапана вверх сила, передаваемая на мембрану от нажимной пружины, стремится воспрепятствовать этому. Если рабочее давление кислорода уменьшить, то нажимная пружина начинает перемещаться вверх и перемещать в том же направлении мембрану. Толкатель преодолевает сопротивление запорной пружины и открывает входное отверстие для прохода газа, находящегося в кислородном баллоне. Расход кислорода соответственно увеличивается. И наоборот, при возрастании рабочего давления оно воздействует на толкатель, тот движется вниз, и производит перекрытие части входного отверстия. При правильно отрегулированном кислородном редукторе между этими двумя процессам постоянно поддерживается динамическое равенство.

Регулировка кислородного редуктора заключается в том, что силу натяжения нижней, нажимной пружины можно изменять. В большинстве случаев для этого используется винт с мелким шагом резьбы. Если этот винт вывёртывается, то натяжение пружины ослабевает, а рабочее давление кислорода снижается. При вворачивании винта давление увеличивается.

В комплект обычных редукторов, которые требуются для выполнения газосварочных работ входят два манометра. Один из них контролирует давление на входе в редуктор, а второй – давление после редуцирования.

Конструктивно кислородные редукторы производятся двух исполнений – прямого и обратного. В редукторах прямого давления исходный кислород, который поступает из баллона, стремится открыть клапан, а в редукторах обратного действия – закрыть его, прижав толкатель к седлу.

Зависимость давления кислорода в баллоне, который снабжён редуктором, изменяется по параболической зависимости: оно максимально в начальный период, а со временем понижается до уровня рабочего давления сварочного процесса (в таком случае редуктор фактически уже и не требуется). На практике редуктор обратного действия оказывается более работоспособным, поскольку может обеспечивать постоянство значений рабочего давления (независимо от исходного давления кислорода в баллоне) до полного опоражнивания баллона. В то же время кислородный редуктор прямого действия при полупустом баллоне рабочее давление понижает, поскольку нарушается соотношение сил, действующих на толкатель. Поэтому такие устройства нуждаются в постоянной регулировке сварщиком.

Устройство и принцип работы

Чтобы баллон нормально работал, редуктор необходимо правильно настроить

Автономный регулятор координирует давление без привлечения дополнительного энергетического источника. Устройства делятся по назначению, способу работы клапана, характеру действия, методу настройки.

Стандартные конструктивные элементы:

• корпус из металла или ПВХ;
• соединительный патрубок с гайкой;
• рабочий штуцер;
• узел фильтрования;
• сдвоенная камера с центральной мембраной;
• седельный клапан на оси;

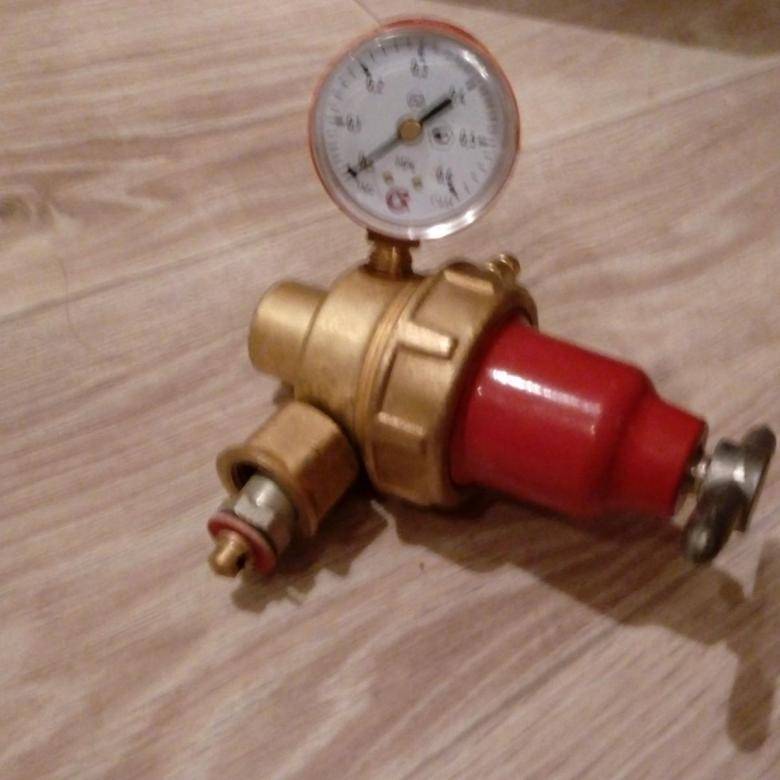

• манометр.

Затворы бывают одно и двухседельные, диафрагменные, в конструкции применяются шланговые задвижки, краны и дисковые заслонки. В городских магистралях ставят мембраны первых двух видов. Они уплотняются жесткими прокладками из металла, резины, фторопласта.

Регулировка

После окончания проверок начинаем регулировку системы.

• Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
• Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
• Винт подачи смеси во 2 камеру закручиваем до упора.

На редукторе испарите есть 2 винта:

• 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
• 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.

1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на  1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей  оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их,  и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой  — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.

https://youtube.com/watch?v=5lSKDD-DrH4
