Геотермальный тепловой насос своими руками для отопления дома: устройство, проектирование, самостоятельная сборка

Несколько исторических фактов

Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в альтернативных источниках энергии. Именно в тут пору и стали создаваться первые геотермальные отопительные системы.

Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.

Например, в Швеции активно используют воду Балтийского моря, температура которой составляет +4°С. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне.

При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом

В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

Типы и конструкции

Если Вы решились установить отопление из земли, стоит обратить внимание на разновидности. Виды геотермального отопления отличаются, прежде всего, по типу теплообменника, выбор которого зависит от объективных факторов

От свойств конкретной местности и характеристик участка, где расположен дом, зависит могут использоваться три вида теплообменников.

Первый вид представляет собой горизонтальный теплообменник, установка которого предполагает наличие свободного участка земли непосредственно у дома. Так, для отопления дома площадью 100 кв.м понадобится не менее 300 кв.м земли. Нужно уложить трубы в траншеи, имеющие на глубину ниже замерзания грунта.

Ко второму виду относится вертикальный теплообменник, использование которого не требует дополнительной местности и не наносит ущерба ландшафту приусадебной территории. Этот тип предполагает углубление специальных зондов внутрь скважин, созданных с помощью бурильного оборудования и имеющих параметры: глубины 100-150 м, диаметра 100-150 мм.

Третий вид составляют теплообменники, устанавливаемые в воде, что является наиболее экономичным вариантом сравнительно с дорогостоящими технологиями монтажа предыдущих систем. Правда, обязательным условием для установки такого отопления является наличие вблизи (не далее 100 м) водоема.

Как видим, каждый из видов геотермальных систем имеет свои особенности, оказывающие прямое влияние на выбор конкретного варианта. Так, если недалеко от дома расположен водоем, следует отдать предпочтение третьему виду, который считается наиболее выгодным по простоте монтажа и финансовым затратам.

Если возле дома есть достаточно неосвоенной земли, тогда можно установить горизонтальный теплообменник. А вот выбор в пользу вертикального вида потребует от Вас ощутимых денежных затрат и сложных бурильных работ.

Преимущества системы данного типа

Рассмотрим ряд особенностей:

• высокую эффективность, подтверждаемую высоким показателем КПД, и быструю окупаемость затрат;
• неограниченные запасы тепловой энергии земли;
• отсутствие необходимости создания и хранения запасов топлива, как при использовании традиционного отопления;
• автономность работы без контроля и вмешательства со стороны;
• безопасность и экологичность, исключающие использование углеродов и горючих элементов;
• возможность самостоятельного выбора типа системы, покупки ее элементов и монтажа.

Таким образом, отдав предпочтение отопительной системе на основе геотермального теплового насоса, Вы сможете получить неиссякаемый надежный и эффективный источник тепла на многие десятилетия.

Виды самодельных обогревателей из холодильника

По типу используемого источника энергии тепловые насосы для дома делят на следующие виды:

• геотермальные (открытые и закрытые);
• воздушные.

Агрегаты, использующие вторичные источники тепла, устанавливают обычно на предприятиях, так как их рабочий цикл связан с выработкой энергии, требующей дополнительной утилизации.

В геотермальных насосах источником энергии выступает грунт или грунтовые воды. Устройства замкнутого типа делят на:

1. Горизонтальные. Коллектор, собирающий тепло, имеет форму колец или зигзагов. Его располагают горизонтально в траншеях на глубине более 1,3 м. расстояние между трубами – около 1,5 м. Используют подобные тепловые насосы для обогрева помещения небольшой площади. Если грунт песчаный, то длину контура увеличивают в 2 р., так как он не способен удерживать влагу.
2. Вертикальные. Отличается вертикальным расположением коллектора теплосборника. Глубина скважины – около 200 м. Они заполняются грунтовыми водами, отдающими впоследствии тепло. Такой вариант системы используют, если отсутствует возможность горизонтального ее размещения или существует высокая угроза повреждения ландшафта. 1 м скважины дает 50-60 Вт энергии, поэтому для насоса с мощностью 10 кВт достаточно пробурить 170 м. Чтобы получить больше тепла нужно сделать несколько небольших скважин на расстоянии 20 м друг от друга.
3. Водные. Форма коллектора идентична горизонтальному типу теплового насоса, но располагают его на дне водоема, ниже уровня промерзания (глубина – от 2 м). Этот метод установки системы обычно обходится дешевле. Стоимость зависит от места нахождения водоема, его глубина и общего объема воды.

В насосах открытого типа вода, используемая для теплообмена, сбрасывается обратно в грунт.

Контур водяных тепловых насосов изготавливают из пластиковых труб, которые прижимают ко дну водоема из расчета 5 кг на 1 м длины. Каждый 1 п.м. контура дает около 30 кВт энергии. Если вам нужна система с мощностью 10 кВт, то протяженность контура должна быть не менее 300 м. К плюсам конструкции относят простоту монтажа, малую стоимость. Минусом является невозможность обогрева помещения при сильных морозах, так как получение энергии не происходит.

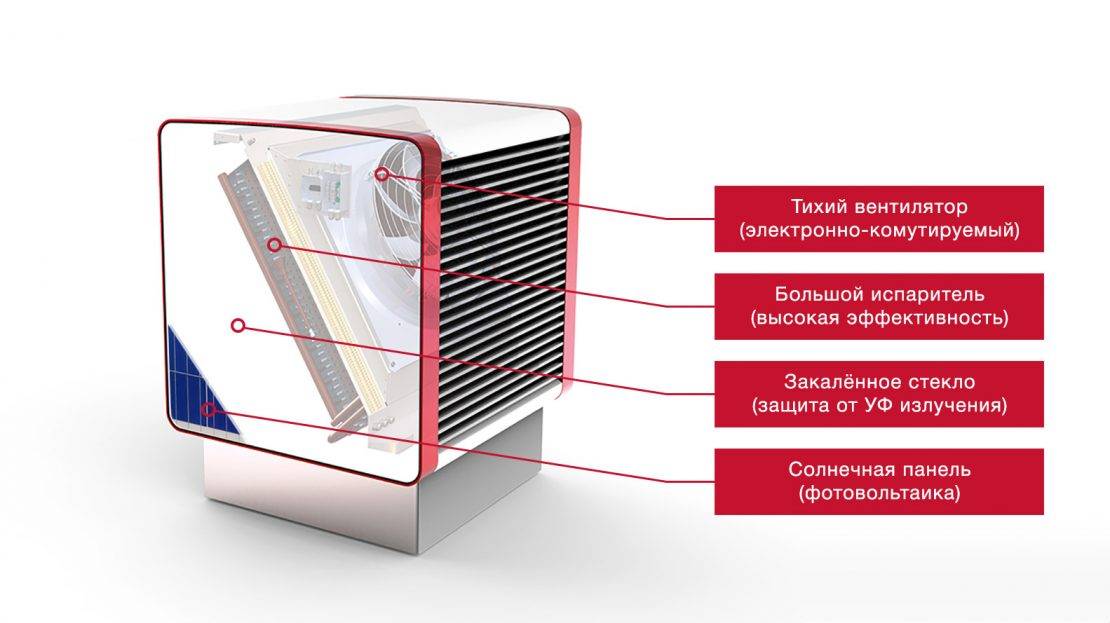

Исходя из названия, в воздушных тепловых насосах источником энергии является воздух. Эти агрегаты подходят для территории с жарким климатом, так как при минусовой температуре производительность будет сильно снижаться. Основной плюс заключается в отсутствии больших материальных затрат на бурение скважин. Систему располагают недалеко от дома.

Эффективность насоса зависит от его коэффициента преобразования, который представляет собой разницу между потребляемой и отдаваемой энергией. Основной фактор, влияющий на эту величину, температура входного и выходного контуров. Система будет работать лучше, если разница между данными параметрами будет большая.

Рекомендации по уходу и обслуживанию

После окончания пусконаладочных работ владелец управляет только двумя кнопками: включить/выключить и зимний/летний режим (отопление или кондиционирование), а также регулирует температуру в разных комнатах.

Ежегодный осмотр и обслуживание производят специалисты сервисной службы: контроль отсутствия утечек фреона, смазки, теплоносителя, работу автоматики.

Максимальной эффективности ГТН достигает, если определиться с выбором отопительной системы на ранних этапах проектирования здания. Тогда есть возможность выбрать оптимальные материалы и толщину ограждающих конструкций с нужной теплопроводностью и тепловой инерционностью.

Самые большие потери тепла обычно происходят через окна. Поэтому тройное остекление вовсе не роскошь, а экономически обоснованное строительное решение. Идеальный вариант — использовать стекла, способные отражать инфракрасные лучи.

Насосы тепловые типа вода-вода

Это альтернативный вариант применения геотермального насоса, при котором энергия отбирается из воды.

Обустройство контура возможно двумя способами:

1. Погружение теплообменника на дно водоема. Плюсом является отсутствие длительных земляных работ. Петли выкладываются по дну близлежащего источника воды, который расположен не дальше 100 м от дома. Глубина дна должна быть не менее 3 м.

1. Размещение зондов в артезианских скважинах. При прокачке воды из скважины, потоки прогоняются через тепловой насос, сброс жидкости осуществляется во вторую скважину, которая также уравновешивает давление в обводненных пластах.

Упрощенная схема получения энергии из воды объясняет популярность геотермальных насосов типа вода-вода.

Классификация по конструкционному типу

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

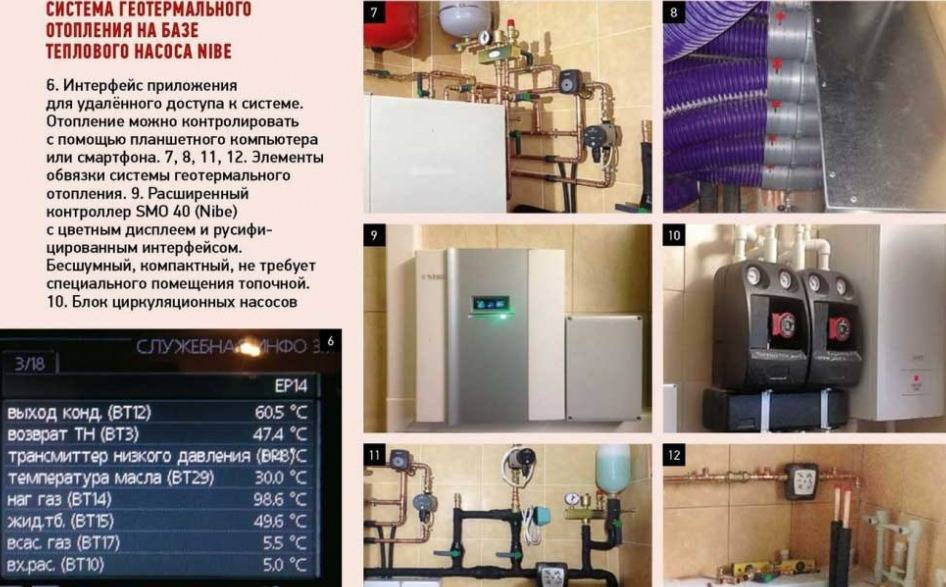

Схема устройства геотермального отопления в частном доме

Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.

Горизонтальный теплообменник

Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.

Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором

Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.

К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.

Вертикальный теплообменник

Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.

Монтаж вертикального теплообменника требует использования специального бурильного оборудования

Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.

Водоразмещенный теплообменник

Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.

Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства

Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.

Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».

Геотермальное отопление: разбираем принцип работы

Принцип работы такого вида отопления достаточно прост и заключается в свойстве земли не промерзать даже при достаточно низких температурах. Например, при температуре воздуха около минус пятнадцати земля промерзнет всего до пяти-семи градусов. А теперь давайте ответим на вопрос, можно ли вполне успешно вытягивать из этого свойства земли пользу и отапливать дом с помощью такого ресурса? Ответ очевиден: конечно же, да! Так почему бы и не сделать это? Дело в том, что все не так уж и просто. Для того чтобы установить такое отопление, нужно решить связанные с этим небольшие проблемы, которые перечислены ниже.

Геотермальное отопление монтаж

• Чтобы достать из земли максимум тепла, нужно аккумулировать эту самую энергию тепла и сконцентрировать ее на обогревании дома, а это стоит некоторых усилий.
• Нужно поддерживать температуру проводника. Нагретый стояк должен проводить тепло в жидкостях, которая будет проходить в центральной системе отопления.
• Если же этот проводник остыл, его температуру нужно незамедлительно восстановить путем нагрева. Чтобы решить данную неурядицу были изобретены специальные геотермальные тепловые насосы, которые помогают справиться с поставленной задачей. Данное устройство помогает извлечь необходимое для нормального отопления дома количество тепла, которое может быть использовано для самых разных нужд. Кстати, такие насосы способны справляться с достаточно большими объемами работы. Возможности конструкции напрямую зависят от ее расположения в доме.

Если раньше такое явление, как отопление дома с помощь тепловой энергии земли можно было встретить исключительно за пределами нашей страны, то сегодня такие устройства – не чудо и не редкость.

Схема работы тепловых конструкций

При этом обратите внимание, что устанавливаются они не только на территории южных, теплых частей, как вы могли подумать. На территории Северных регионов это даже более частое явление

Давайте разберем более подробно, какая же схема работы у конструкций. Давным-давно у людей возник вопрос, почему же при испарении с какой-либо поверхности определенных жидкостей, затем поверхность охлаждается, и почему же при этом забирается энергия. Как только ответ на данный вопрос был дан, возникла мысль, почему бы не запустить этот механизм в обратном порядке, то есть почему бы вместо ледяного, не получить теплый воздух. В пример можно привести работу современных систем кондиционирования: многие из них могут не только охлаждать, но и нагревать воздух. Единственным минусом таких устройств является их ограниченность в функционировании при маленьких температурах. В определенной температуре они просто не могут работать. В отличие от них, геотермальное отопление загородного дома полностью лишено такого недостатка, хотя принцип работы у них и у вышеупомянутого устройства примерно одинаковый.

Геотермальное отопление загородного дома

Монтаж теплообменника

Актуальными типами установки являются такие варианты:

• вертикальный, когда нужно бурить несколько скважин;
• горизонтальный, где выкапывают траншеи ниже глубины промерзания;
• подводный, когда укладка проводится по дну ближайшего водоема.

Это интересно: Разбираемся вместе — что эффективнее однотрубная или двухтрубная система отопления?

Виды геотермального теплоснабжения дома

Схема геотермального отопления

Перед тем как делать геотермальное отопление загородного дома своими руками следует провести ряд предварительных мероприятий. Прежде всего — найти оптимальный способ расположения труб первичного контура.

Главным условием при этом является температура среды, где будут расположены магистрали. Она не должна быть ниже +7°С. На практике для этого выполняют монтаж трубопроводов в грунт. В некоторых случаях в качестве основной среды может выступать водоем или река. Однако отзывы о геотермальном отоплении дома такого типа зачастую говорят о низкой эффективности в зимний период.

Для правильной организации альтернативного теплоснабжения необходимо выполнить следующие действия:

Рассчитать оптимальную мощность. Если геотермальное отопление частного дома будет в качестве основного – его номинальная мощность должна обеспечить нагрев воздуха во всем здании.

Провести анализ состава грунта и глубину его промерзания. От этого зависит выбор схемы расположения труб первичного контура.

Определить месторасположение теплового насоса. Для минимизации тепловых потерь геотермальные системы отопления своими руками обустраиваются в отдельном помещении – подвале или хозяйственной постройке

Важно, чтобы температура в нем была не ниже +14°С. Несоблюдение этих простых правил может привести к неправильной работе системы

Несоблюдение этих простых правил может привести к неправильной работе системы

Нередко отзывы владельцев геотермального отопления указывают на важность первичного анализа и подбор правильного оборудования

Для обеспечения бесперебойной работы системы необходима установка автономного источника электропитания – генератора.

С горизонтальным размещением

Наименее трудоемкий способ установки труб первичного контура является горизонтальным. Они располагаются на глубине от 0,5 до 3 м. Для уменьшения площади магистрали располагаются витками. Но при этом расстояние до каждой должно быть не менее 20 см.

До того как сделать геотермальное отопление — проводится первичный анализ состояния грунта. Сначала определяется его теплоотдача. Она может составлять от 20 до Вт/м². Исходя из этого рассчитывается общая протяженность первичного контура.

Кроме этого следует выполнить такие действия:

• Проверка уровня промерзания почвы. Глубина залегания труб должна быть ниже этого показателя;
• Грунтовые воды. Для их естественного удаления в период больших паводков на дно котлована засыпается песчаный слой;
• Выбор материала изготовления трубопроводов. Он должен быть достаточного гибок и механически надежен. Для геотермального отопления в Европе чаще всего используют трубы из сшитого полиэтилена.

Если важным является вопрос, сколько стоит геотермальная система отопления – то горизонтальное расположение поможет существенно снизить текущие затраты на монтаж системы. При установке нескольких первичных контуров необходим монтаж входного и выходного коллекторов.

С вертикальными трубопроводами

Вертикальная схема работы

Учитывая основные принципы работы геотермального отопления дома во время проектирования необходимо добиться максимального нагрева теплоносителя от земли. Это можно сделать только при установке вертикальных магистралей.

Для организации геотермального отопления загородного дома своими руками вертикального типа необходимо сделать скважины, глубиной от 30 до 100 м. В них помещаются трубопроводы первичного контура.

Такая схема более трудоемка, чем вертикальная, но имеет ряд преимуществ:

• Большая глубина залегания магистралей. В этом случае теплоотдача окружающей среды повышается на 25-30% — до 70 Вт/м²;
• Небольшая площадь для монтажа;
• Практически отсутствует зависимость от промерзания грунта.

Кроме этого способа нередко применяют основные принципы работы геотермального отопления для горячего водоснабжения в летний период. Для этого первичный контур помещают в воду — озеро или реку.

Перед бурением скважин необходимо сделать анализ почвы и определить оптимальную глубину. Состав почвы напрямую скажется на трудоемкости процесса.

3 Простейший агрегат

Наиболее дешевым самодельным устройством станет тепловой насос из кондиционера. Желательно приобрести модель, оснащенную реверсивным клапаном. Благодаря этому кондиционер может работать на обогрев. В противном случае придется дорабатывать контур хладагента

Также при выборе кондиционера следует обратить внимание на показатель производительности агрегата по холоду

Алгоритм изготовления простейшего теплонасоса имеет следующий вид:

Снимается верхний кожух аппарата и демонтируется внешняя теплообменная камера

На этом этапе необходимо проявить осторожность, чтобы не повредить трубки с хладагентом.
Затем нужно снять с вала наружную крыльчатку.
Изготавливается бак из металла. Его длина должна соответствовать размеру теплообменной камеры, а ширина будет на 100-150 мм больше.
Чтобы радиатор не обмерзал, предстоит увеличить его площадь

Для этого по краям устанавливаются дополнительные алюминиевые либо медные пластины, в зависимости от материала теплообменной камеры.
Модернизированный радиатор устанавливается в бак, который нужно затем закрыть герметичной крышкой.
На финальном этапе к штуцерам подключаются шланги отбора и подачи теплоносителя, подсоединяются циркуляционные насосы. После этого остается заполнить емкость и проверить ее на герметичность.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

• компрессорный узел (промежуточный элемент комплекса);
• испаритель, передающий низкопотенциальную энергию теплоносителю;
• дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
• конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Особенности тепловых насосов

Для получения тепловой энергии в ТН не используются энергоносители, и поэтому не наносится вред окружающей природе. Такая установка производит тепловой энергии больше, чем потребляет электроэнергии.

Принцип работы

В основе работы ТН лежит принцип переноса тепла от более холодного источника к более теплому. То есть более холодное он делает еще холоднее, а более теплое — еще теплее. Это значит здесь не заложена идея вечного двигателя, потому что в сумме количество тепла сохраняется неизменным, а электроэнергия тратится только на разделение и перенос тепла.

Для чего нужны

Тепловой насос можно применить как для отопления, так и для охлаждения, потому что при помощи его происходит разделение и перенос тепла. Значит ту часть установки, которая становится холоднее, можно использовать для понижения температуры, а другую часть — для повышения.

https://youtube.com/watch?v=2pEnKfMgf7g

Геотермальное отопление дома своими руками

Многие люди считают, что самостоятельно сделать геотермальное отопление дома можно только в тех местах, где есть высокая вулканическая активность или термальные источники, поэтому не видят перспектив использования такого вида отопления.

Схема геотермального отопления.

Принцип, по которому работает геотермальное отопление

Геотермальный насос работает по тому же принципу, что и холодильник или кондиционер. Такое отопление имеет один основной элемент — тепловой насос, который включен в два контура.

Внутренний контур имеет вид привычной нам всем системы отопления дома и состоит из радиаторов и труб. Внешний контур имеет внушительные размеры и располагается под водой или под землей.

Внутри указанного контура может находиться вода или антифриз, они принимают температуру среды и уже подогретыми поступают в тепловой насос.

Обратите внимание

Тепло, которое аккумулировалось, передается внутреннему контуру и от него нагреваются все помещения дома.

Главным элементом геотермального отопления является тепловой насос. Это небольшой агрегат, по размерам не больше стиральной машинки. Он имеет высокую производительность: затрачивая 1 кВт электроэнергии, он способен выдавать до 5 кВт тепла. Если сравнить такой насос с кондиционером, то последний на 1 кВт затраченной электроэнергии выдает всего 1 кВт тепловой энергии.

Как сделать геотермальное отопление своими руками у себя дома

Схема установки геотермического насоса.

Это один из самых дорогих и трудоемких видов отопления. Вам предстоит провести масштабные земляные работы, затраты на оборудование составят основную часть расходов. Перед тем, как приступить к созданию такого отопления своими руками, необходимо разобраться, какие системы применяются и в чем особенности их устройства.

Материалы, необходимые для установки геотермального отопления:

• полиэтиленовые трубы;
• тепловой насос;
• радиаторы отопления.

Классификация по типу:

• горизонтальный теплообменник используется наиболее часто, при этом трубы укладывают в землю на глубину, превышающую уровень промерзания почвы в вашей местности. Такой тип отопления имеет существенный недостаток — контур занимает большую площадь. Если площадь вашего дома 250 м², то для его обогрева придется уложить трубы на площади около 600 м², а это можно реализовать далеко не на каждом участке. Особенно неудобно делать такое отопление дома в том случае, когда территория уже облагорожена, например, от дерева коллектор должен находиться не ближе, чем на 1,5 м;
• вертикальный теплообменник имеет намного меньшие размеры, но стоимость его больше. Чтобы его установить, надо немного места, но придется использовать бурильное оборудование.

Скважина может быть от 50 до 200 м, но служить она будет до 100 лет. Такой способ удобен, когда территория загородного дома уже обустроена, не будет необходимости изменять существующий ландшафт.

Установить такой вид геотермального отопления полностью своими руками не получится, так как потребуется специальное оборудование для бурения скважины — водоразмещенный обменник является самым экономичным способом, он использует тепловую энергию воды. Его использование возможно, если до водоема не более 100 м.

Если говорить о сложности реализации данного проекта, то она довольно велика, и, если вы решите делать все своими руками, то наиболее доступным будет третий способ. Если вы приобретете дорогое оборудование, то монтаж надо проводить качественно, иначе система не будет нормально работать.

Преимущества геотермального отопления:

• для отопления используется энергия земли, а она возобновляется и практически неисчерпаема;
• безопасность, так как нет риска возгорания;
• нет необходимости доставлять и хранить топливо;
• нет вредных выбросов;
• нет необходимости в контроле системы, так как она работает в автономном режиме;
• почти нет расходов на обслуживание;
• очень высокий КПД оборудования.

Наиболее оптимально геотермальное отопление подходит в том случае, когда ваш дом имеет площадь до 150 м², такое отопление окупится уже через 3-4 года.

Чтобы собрать внешний контур, используют полиэтиленовые трубы. Чтобы рассчитать необходимую глубину скважины, надо учитывать, что на 50 Вт тепловой энергии требуется 1 м труб.

Если у вас тепловой насос мощностью 10 кВт, надо будет пробурить скважину глубиной около 200 метров.

Важно

Можно сделать несколько скважин, а для того чтобы не портить ландшафт, скважины сверлятся с одной точки, но под разными углами.

Хотя такой вид отопления и требует значительных первоначальных вложений, но он имеет большой срок службы и в скором времени все ваши инвестиции окупятся.

Выводы

1. Геотермальное отопление для российского потребителя остается дорогим и массово используется только в развитых странах. При этом технология, лежащая в основе такого отопления, очень перспективна.
2. Усовершенствование и удешевление технологии получения тепла должно стать главным фактором распространения этого метода отопления в нашей стране.

Проведение расчетов

Чтобы выполнить расчет системы, необходимо учитывать базовые параметры:

• на глубине, превышающей в средней полосе России 15-20 м, температура выдерживается на уровне +8-+100С;
• для вертикальных конструкций принято брать в расчетах получаемое значение мощности в 50 Вт на 1 м высоты, а более точные значения зависят от степени влажности породы, присутствия грунтовых вод и пр.;
• сухая порода дает 20-25 Вт/м;
• увлажненная глина либо песчаник 45-55 Вт/м;
• твердые гранитные породы обеспечат до 85 Вт/м;
• наличие грунтовой воды дает до 110 Вт/м.
