Гибридный инвертор для солнечных батарей: виды, обзор лучших моделей + особенности подключения

Как рассчитать мощность инвертора

Мощность этого оборудования зависит от номинальной мощности солнечных батарей (по стороне постоянного тока) и максимальной мощности нагрузки по стороне переменного тока.

Другими словами, нужно учесть полную мощность всех солнечных панелей (допустимая погрешность от 90% до 120%) в сети и мощность всех устройств, которые могут быть одновременно запитаны в эту сеть.

Если с панелями все понятно, их номинальная мощность указана в характеристиках, то с потреблением все сложнее. Определять нужно потребляемую пиковую или пусковую мощность устройств, которая может быть в 5-7 раз больше рабочей.

Даже непродолжительная нагрузка во время запуска 2-3 секунды, превышающая мощность инвертора, не позволит запустить через него такой прибор.

Выбираем по напряжению

Такой параметр как входное напряжение также важен, поскольку напрямую влияет на эффективность работы системы. Рекомендуемые параметры:

  • 12 В при мощности системы до 600 Вт,
  • 24 В при мощности системы  от 600 до 1500 Вт,
  • 48 В при мощности системы  более 1500 Вт.

Выбираем по КПД

Такой показатель определяется количеством энергии, которую прибор потратил впустую, например на свою работу. Энергопотребление самого инвертора не должно превышать 5-10% проходящей через него энергии. Иначе это устройство можно считать малоэффективным.

Большинство современным инверторов имеют КПД 90-95%.

Вес оборудование

Качественный инвертор не может быть легким, так как использует трансформатор. Условно можно взять следующие цифры: 1 килограмм на 100 Ватт.

Меандровые и синусоидальные, тип сигнала

Слева- синусоиндальная система, справа – меандровая.

Меандровые, более дешевый вариант, однако такие приборы не защищают сеть от перепадов напряжения и допускают его резкие скачки, что может негативно сказаться на работе бытовой техники и много оборудования. Это проблему можно решить установкой дополнительного стабилизатора.

Синусоидальные более дорогие, но напряжение на входе и выходе практически одинаковое, а колебания более плавные и не вредит технике.

Синусоидальный инвертор подойдет для частного дома поскольку все индуктивные нагрузки (холодильники, стиральные машины, насосы, кондиционеры и т.п.) просто не будут работать при прямоугольной форме выходного напряжения.

Квазисинусоид — это своего рода компромисс между прямоугольной формой и чистым синусом. Большинство синусоидальных моделей являются качественными, однако встречаются и ненадежные экземпляры.

1 или 3 фазный

Здесь все просто, для частного дома подойдет любой из них. Если даже вам не нужны 3 фазы, будете использовать одну. Для промышленности необходимо только 3х фазный, так как большинство оборудования работаю именно по такому принципу.

Популярные модели

Современный рынок предлагает большой выбор гибридных инверторов.

Выделим несколько популярных моделей:

  1. Прогресс 48-6000-Hybrid — надежный инвертор для альтернативных источников питания. Работает автономно с возможностью подключения параллельно бытовой сети. Имеет мощное зарядное устройство до 80 А. Производитель — А-электроника. Рабочее напряжение АКБ от 38 до 67 В. Выходное U 200 — 240V. КПД 92%. Предусмотрена защита выхода от перегрузки и выгода от КЗ. Имеется предохранитель в цепи АКБ. Имеется гальваническая развязка. Вес — 4,6 кг. Мощность (долговременная / пусковая) — 5 кВт.
  2. Прогресс 24-6000-Hybrid — еще ода модель нового поколения, умеющая работать параллельно с сетью и в автономном режиме. Комплектуется зарядным устройством до 100 А. Мощность устройства (долговременная и пусковая) — 4 и 6 кВт соответственно. Напряжение на входе и выходе — 100-270 В и 19-33 В. Потребляемый ток в режиме сна — 20 мА. Устройство работает с КПД в 92%. Габариты составляют 11,5х14,5х42,5 см, а вес — 4,6 кг. Предусмотрена защита выхода от КЗ и перегрузка. Стоит предохранитель в цепи АКБ на 160 А. Имеется гальваническая развязка.
  3. Прогресс 12-5000-Hybrid — качественный инвертор гибридного типа с возможностью автономной работы, в том числе параллельно с сетью. Имеет мощность 3 и 6 кВт для долговременной и пусковой характеристики. Подключается к напряжению от 100 до 270 В переменного тока. Рабочее U от 9,5 до 16 В. Потребляемый ток 20 мА. Устройство работает с КПД 92%. Способно выдерживать температурный режим от -40 до +40 градусов Цельсия. Есть защита выхода от перегруза и КЗ, а также от перезаряда аккумулятора. Размеры — 11,5х14,5х42,6 см, вес — 4,2 кг.
  4. ИС2-24-300 — продукт компании СибКонтакт. Не относиться к гибридным, но про него стоит упомянуть. Изделие рассчитано на входное напряжение от 21 до 30 В с выдачей на выходе 220 В (50 Гц). Рабочая мощность — 300 Вт, а максимальная — 60 Вт. Рабочая температура от -40 до +40 градусов Цельсия. КПД — 92%. К устройству можно подключить любое оборудование, рассчитанное на питание от бытовой сети. Имеется защита от повышения напряжения, КЗ, перегрузки и перегрева. Имеется режим энергосбережения и от полной зарядки.
  5. SILA PV 4000P — солнечный гибридный инвертор, мощностью 4000 Вт, сочетающий в себе опции контроллера заряда АКБ, инвертора и ЗУ для аккумулятора на 220 В. Работает в диапазоне напряжений от 180 до 270 В. Номинальное U — 48 В. Температурный режим — от 0 до +55 градусов Цельсия. Размеры — 46,8х29,75х12,5 см.

При желании можно выбрать и другие модели — Solax X3-Hybrid-6.0-D-E, Solax X1-1.1, Solax X3 20KW, Solax X1-Hybrid-3.7-D-E, ИС2-12-300, Сибвольт 4024 и другие. Главное — внимательно подойти к изучению характеристик.

Выбор инвертора

Рассмотрим, как надо выбирать сетевой солнечный инвертор. Оптимальный вариант — приобретение готового комплекса приборов с подобранными параметрами. Выбор отдельного инвертора представляет собой задачу, довольно сложную для неподготовленного человека. Однако, часто приходится покупать прибор под готовый набор солнечных модулей.

Принято руководствоваться следующими показателями:

  • согласование входного напряжения и мощности
  • способы защиты
  • диапазон рабочих температур
  • наличие нескольких режимов
  • КПД

Необходимо иметь в виду, что многие потребителя в момент запуска создают повышенную пусковую нагрузку. Если мощность инвертора подобрана неправильно, пиковые значения быстро выведут прибор из строя

Кроме этого, надо обращать внимание на допустимые значения температуры, так как инвертор чувствителен к этому показателю

Мощность прибора

Номинал «солнечного» инвертора подбирается из расчета максимальной нагрузки на сеть и предполагаемого времени автономной работы. В пусковом режиме преобразователь способен отдавать кратковременное повышение мощности на момент ввода в эксплуатацию емкостных нагрузок.

Такой период характерен при включении посудомоечных, стиральных машин или холодильников.

При использовании ламп освещения и телевизора подойдет маломощный инвертор на 500-1000 Вт. Как правило, требуется расчет суммарной мощности эксплуатируемой техники. Нужная величина указывается непосредственно на корпусе прибора или в сопроводительном документе.

Полученное значение желательно увеличить на 20-30% – это и будет требуемая выходная мощность инвертора. Например, суммарная мощность оборудования составляет 500 Вт/ч, срок автономной работы – 5 ч. Расчет: 500 Вт/ч*5ч*1,2=3000 Вт/ч

Уровень защиты

Качественный солнечный инвертор должен иметь несколько ступеней защиты. Возможные варианты: система принудительного охлаждения, предупреждение короткого замыкания, защита от провалов и выбросов напряжения в сети.

Немаловажно – наличие герметичного укрепленного корпуса, предупреждающего попадание вовнутрь частиц пыли, влаги. Показатель защиты электрооборудования нормируется согласно стандартизации IEC-952

Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой

Для условий эксплуатации на открытом воздухе подойдут модели с индексом «IP65» – прочность и надежность инвертора допускает его применение во внешней атмосфере.

Рабочая температура и габариты

Широкий интервал значений – показатель достойного качества сборки инвертора. Величина показателя особо актуальна при размещении преобразователя в неотапливаемом помещении.

В «облегченных» моделях отсутствие трансформатора может стать причиной поломки инвертора при подаче высокого пускового тока.

Согласно наблюдениям, один килограмм веса  солнечного преобразователя соответствует выходной мощности 100 Вт. Габариты инвертора определяют способ его монтажа

Коэффициент полезного действия

Специалисты рекомендуют приобретать «конвертеры» тока с КПД от 90%. Только с таким параметром работа гелиосистемы будет эффективной, а ее обустройство целесообразным. Потеря 10% солнечной энергии – недопустимая «роскошь».

К полезным и необходимым «девайсам» относятся:

  • автоматическое добавление инверторной мощности к электроэнергии сети;
  • регулировка периода зарядки аккумуляторной батареи;
  • выбор приоритетного источника тока;
  • поддержание работы с аккумуляторами разного типа (щелочными, литий железно-фосфатными, гелиевыми, AGM, кислотными);
  • возможность комбинированной работы с сетевым преобразователем;
  • установка показателя напряжения – предупреждение «скачков» сетевого напряжения;
  • возможность модернизации инвертора за счет обновления прошивок.

Современные преобразователи могут подключаться к ПК для программирования и мониторинга.

Для отслеживания работы оборудования и электросетей компании производители предлагают бесплатное программное обеспечение. Интересная опция – возможность отправки СМС-оповещения о состоянии системы по запросу пользователя

Выбор инвертора

Устройство современного инвертора

При выборе инвертора необходимо обращать особое внимание на целый ряд технических параметров:

  • номинальная и пиковая мощность;
  • коэффициент полезного действия (КПД);
  • потребляемая мощность без нагрузки;
  • величина температурного диапазона;
  • масса прибора;

Также необходимо обратить внимание на зависимость мощности инвертора от выходного напряжения солнечной или аккумуляторной батареи системы бесперебойного питания солнечных энергоустановок:

  • при 12 В – до 600 Вт;
  • при 24 В – от 600 до 1500 Вт;
  • при 48 В – более 1500 Вт.;

И на наличие защиты от:

  • перегрузки по выходу;
  • короткого замыкания;
  • перегрева;
  • высокого и пониженного, поступающего от батарей напряжения;

Предварительно оценить технические параметры инвертора возможно даже по его весу. Исходя из того, что на 100 ватт выходной мощности приходится 1 кг собственной массы прибора, можно определить, оснащен ли инвертор выходным трансформатором. Выходной трансформатор положительно характеризует качественный инвертор.

Широкий температурный диапазон инвертора также положительно характеризует его работоспособность.

Электроэнергия, получаемая от солнечной батареи, будет экономиться, если:

  1. КПД инвертора находится в пределах 90-95%.
  2. Мощность, потребляемая инвертором без нагрузки, не превышает 1% от величины его рабочей (номинальной) мощности.

Мощности инвертора должно быть достаточно для обеспечения совокупной номинальной потребляемой мощности всех электроприборов, предполагаемых для подключения к солнечной энергоустановке (расчетное значение).

Однако необходимо помнить о том, что практически все электроприборы обладают пусковой мощностью, то есть мощностью, необходимой для пуска конкретного электроприбора.

Эта мощность используется в течение нескольких секунд, после чего прибор начинает функционировать в штатном режиме. Выбирая инвертор, необходимо помнить, что пусковая мощность, указанная в документации, должна ориентировочно в полтора раза превышать величину рабочей (номинальной) мощности.

Бюджетные

Бюджетной считается новая серия инверторов ABi-Solar HTP, функционирующие только в том случае, если присутствует аккумулятор. Очень популярна HP серия, в которую входят гибридные и трехфазные инверторы, отличием которых является высококачественная сборка.

Где приобрестиЦена в российских рублях
https://prom.ua/p662824195-invertor-abi-solar.htmlуточнять

К этой группе также принадлежат SL1524 и SL0912 преобразователи, функционирующие в двух режимах, т.е. работающие как бытовой бесперебойник и с батареями солнечными. Они поддерживают напряжение 180-260 Вольт и 100-300. Последний увеличивает срок службы за счет экономной эксплуатации конструкций. Но, от него питаться может лишь оборудование, не отличающееся чувствительностью к качеству тока.

Такие устройства позволяют повысить температурный режим работы аккумуляторов и сделать заряд/разряд автоматическим.

КупитьЦена в рублях
https://stalex.ua/products/solnechnaya-energetika/solnechnye-batarei/invertory/abi-solar-byudzhetnye-invertory-besperebojniki-sl0912-i-sl1524.htmlзвонить

Инверторы сетевые GoodWE бывают разной мощности, но их основным отличием от аналогов является невысокая стоимость.

Они идут в комплекте с программой, которая гелиосистемы позволяет рассчитать, учитывая расположение панелей по разным ориентирам, в том числе ориентированию по сторонам света.

Инвертор фотоэлектрический сетевой, является важной частью гелиосистемы и предоставляет возможность стать независимым от централизованных систем, следовательно, и от растущих тарифов на электроэнергию

Где купитьСтоимость в рублях
http://kir.expoopt.ru/product/36339000
http://yul.expoopt.ru/product/35876100
http://yul.expoopt.ru/product/36236500

Видео: Как выбрать инвертор для солнечных батарей

Однофазны и трехфазные инверторы

Для первых характерна невысокая стоимость. Выбор будет оправдан при мощности потребления не превышающей 10 кВт. Частота у них равна 50 Гц, а напряжение 220В.

Качественное оборудование обязательно укомплектовано трансформаторами, установленными на входе. Определить, включен ли в схему трансформатор, несложно. Поскольку между весом инвертора и техническими параметрами существует зависимость, т.е. если на килограмм веса мощности приходится по 100 Вт, значит, трансформатор установлен.

Для отдельных моделей разработчик предусматривает зарядку, которая отвечает за работу всей системы, даже при выходе из строя одного из инверторов.

Видео: Инвертор для солнечной батареи чистый синус

Различие выходных сигналов

Выбирая гибридный инвертор для солнечной системы, следует учитывать тип его выходного сигнала. Он может быть в виде чистой синусоиды, модифицированного синуса и меандровым. Последний вид на практике почти не встречается, поскольку из-за резкой смены полярности возможна неустойчивая и нестабильная работа оборудования. Такие инверторы не защищают от перепадов напряжения, а сам меандровый ток просто не воспринимается большинством электроприборов.

Чистая синусоида относится к категории высококачественных сигналов, которые заметно превосходят форму, характерную для обычного сетевого тока. С их помощью обеспечивается нормальная работа аппаратуры с повышенной чувствительностью – электродвигатели, отопительные котлы, компрессоры, медицинское оборудование. Серьезным недостатком инверторов с чистым синусом считаются их слишком большие размеры и высокая цена. Стоимость этих устройств примерно в два раза выше, чем у менее качественных приборов при одной и той же выходной мощности.

Модифицированная синусоида или квази-синус делает работу некоторых приборов менее эффективной. Такие сигналы способствуют возникновению постороннего шума, помех, а в некоторых случаях оборудование выходит из строя. Подключенные к ним синхронные и асинхронные электродвигатели, трансформаторы низкой частоты и другие агрегаты теряют свою мощность примерно на 20-30%.

Такие потери оборачиваются избыточной тепловой энергией, вызывающей нагрев электроприборов. Инверторы с модифицированным сигналом более дешевые и компактные. Они достаточно эффективно работают с устройствами, у которых отсутствуют индуктивные нагрузки – лампами накаливания, нагревателями и т.д.

Возможные схемы подключения

При строительстве фотоэлектрического комплекса, совмещенного с центральной сеткой, существует несколько вариантов подключения инвертора.

Вариант № 1 – схема с контроллером заряда постоянного тока

Самый популярный вариант, при котором аккумулятор заряжается через солнечный контроллер MRPT (Peak Power Point Analysis).

В схеме используется преобразователь, который поддерживает передачу электроэнергии в сеть или нагрузку, если напряжение батареи превышает заданный пользователем параметр

Особенности решения:

  • эффективное использование возобновляемых источников энергии при наличии / отключении сети;
  • возможность активировать работу от солнечной системы после разрядки аккумулятора.

И еще одно решение – это еще и небольшое увеличение потерь на преобразование энергии в секции «контроллер-аккумулятор-инвертор».

Вариант № 2 – схема с гибридным и сетевым преобразователем

Сетевой преобразователь на выходе аккумуляторного инвертора. По схеме два преобразователя подключены к разным солнечным батареям.

Гибридный преобразователь подключается к дополнительной фотоэлектрической панели для зарядки аккумулятора, сетевой преобразователь подключается к основному солнечному модулю.

В нормальных условиях (наличие сетевого тока) сетевой преобразователь питает резервную нагрузку, эффективность преобразования составляет примерно 95%. Избыточная энергия поступает в аккумулятор, а при полной зарядке – в общую сеть

  • высокий КПД и минимизация потерь на стороне постоянного тока благодаря достаточному уровню напряжения солнечной батареи;
  • необходимость адаптации работы сетевого инвертора.
  • использование гибридных инверторов, предназначенных для зарядки АКБ от выхода;
  • аккумуляторы почти всегда работают в буферном режиме, что увеличивает срок их службы;
  • бесперебойная работа независимо от наличия напряжения центральной сети;

Общая мощность сетевого преобразователя не должна превышать мощность гибридного «преобразователя»: это позволяет использовать энергию солнечных батарей в случае разряда батареи или сбоя питания.

Независимо от выбранной схемы, при подключении инвертора необходимо учитывать ряд нюансов:

  1. Соединения кабеля постоянного тока не должны быть длинными. Желательно размещать инвертор рядом (до 3 м) от солнечных батарей, и таким образом «строить» линию с переменным током.
  2. Запрещается монтировать привод на конструкции из горючих материалов.
  3. Настенный инвертор расположен на уровне глаз для облегчения чтения информации с дисплея.

Особые требования предъявляются к подключению моделей мощностью более 500 Вт. Подключение должно быть жестким с надежным контактом между выводами устройства и проводами.

Также на нашем сайте есть другие статьи по солнечной энергии и подключению отдельных узлов и модулей при сборке автономной системы.

Рекомендуем ознакомиться со следующими материалами:

  • Схема подключения солнечных панелей: к контроллеру, к батарее и к обслуживаемым системам
  • Как сделать солнечную панель своими руками: как собрать и смонтировать солнечную панель
  • Солнечное зарядное устройство: как работает и как работает солнечная зарядка

Рейтинг моделей инверторов

Ниже представлен рейтинг лучших моделей инверторов для преобразования постоянной солнечной энергии в переменную для бытовых целей. Перед покупкой внимательно ознакомьтесь с техническими характеристиками каждого с учетом вышеприведенных рекомендаций.

MAP HYBRID 243X3

Это трехфазное устройство, которое обладает следующим набором характеристик:

  • мощность 9 кВт;
  • суммарная рекомендуемая мощность 100 В;
  • пиковое значение 15 кВт;
  • частота 50 Гц;
  • температура минус 25 – плюс 50;
  • размер 630х370х510мм;
  • масса 61,5 кг.

Это тип гибридных инверторов, который работает в автономном режиме как с солнечными станциями, так и бытовой сетью. MAP HYBRID характеризуется высоким значением КПД. В случае отказа одной из фаз прибор продолжает работать, а функция генерации перекладывается на АКБ, при этом работа солнечной батареи никак не изменяется, а на выходе вы все равно получаете максимум – 380 В.

MAP HYBRID 2445X3

Принцип работы этого инвертора не отличается от предыдущего, здесь так же есть возможность аккумулировать энергию в АКБ и использовать ее в случае прекращения работы как одной из фаз, так и всех трех. Отличие устройства заключается в технических характеристиках:

  • общая мощность 24В;
  • мощность наибольшая 13,5кВт;
  • мощность пиковая 21 кВт;
  • мощность номинальная 8 кВт;
  • частота 50 Гц;
  • рекомендуемая емкость батареи min -1200 и 600 А/ч;
  • диапазон температур -25…+50;
  • размер 630×370×501мм;
  • вес 74,7 кг.

MAP HYBRID 246X3

Данная модель идеально подходит как для батареи, так и для бытовой сети. Имеет следующие показатели:

  • наибольшая мощность 18 кВт;
  • пиковая мощность 27 кВт;
  • номинальная мощность 12 кВт;
  • размеры 720/370/510 мм;
  • вес 94,8 кг.

На выходе вы также будете получать максимальное значение напряжения сети – 380 В. В случае отказа работы или исчезновения тока в одной из фаз, на подстраховку подключается АКБ. Частота передачи полностью подстраивается под существующую в сети. После достижения пиковой мощности работа будет продолжаться еще 5 секунд.

Гибридный солнечный инвертор

4 MAP HYBRID 249X3

Несмотря на то, что этот трехфазный инвертор уступает предыдущему, отдельные его значения находятся на порядок выше, но это в первую очередь связано с его увеличенным весом. По остальным своим функциональным характеристикам он полностью идентичен, так же выдает до 380В и может работать без перебоев даже в случае отключения одной из фаз.

  • пиковая мощность 27кВт;
  • наибольшая мощность 27 кВт;
  • номинальная мощность 18 кВт;
  • размер 720/410/560 мм;
  • вес 122,1 килограмм.

5 MAP HYBRID 4845X3

Занимает почетное пятое место и отличается небольшим весом, несмотря на достаточно хорошие качественные и технические характеристики

Что особенно важно, работает с максимальным показателем КПД до 95%

  • пиковая мощность 21 кВт;
  • номинальная мощность 9 кВт;
  • наивысшая мощность 13,5 кВт;
  • рабочая температура -25…+50;
  • размер 630х370х510 миллиметра;
  • вес 59,3 килограмма.

Инвертор преобразовывает напряжение с одной фазы в трехфазное. Отлично работает с солнечной станцией и переменным током с напряжением в 220В. Также обладает способностью генерировать энергию в АКБ и использовать ее при отключении батареи. Данный инвертор можно использовать в любых целях как для обеспечения освещения независимо от территории и количества осветительных приборов, так и для работы электроприборов.

Подключение инвертора к солнечной батарее

Инвертор является устройством, работающим в комплексе с другими элементами солнечной электростанции, которыми являются:

  • Солнечная панель – источник электрической энергии;
  • Аккумуляторная батарея – накопитель выработанной энергии;
  • Контроллер заряда – отвечает за состояние аккумуляторных батарей, контролирует режим их работы — «заряд-разряд»;
  • Провода и кабели – обеспечивают соединение всех устройств в единую электрическую цепь;
  • Несущие конструкции – обеспечивают надежное крепление монтируемого оборудования, некоторые устройства, позволяют регулировать положение солнечных панелей в пространстве, в соответствии с расположением солнца.

Подключение инвертора в схему работы электрической станции, зависит от типа устройства, т.е. способности работать по отношению к внешней электрической сети.

Подключение, в зависимости от типа инвертора, выполняется по следующей схеме, для:

  • Автономных («off grid») моделей.
  • Сетевых («on grid») моделей.

    Модели данного типа устанавливаются между нагрузкой и аккумулятором, зарядка которого также осуществляется через контакты инвертора. У некоторых моделей, как показано на рисунке, может быть предусмотрен отдельный вход для подключения к электрической сети переменного тока, для обеспечения зарядки аккумуляторов, в случае невозможности их заряда от солнечных батарей.

    Инверторы данного типа, включаются в электрическую цепь между солнечной батарей и элементами нагрузки и внешней электрической сетью. У данного типа устройств не предусмотрено подключение аккумуляторных батарей. В случаях, когда количество вырабатываемой электрической энергии превышает требуемые значения, излишки перераспределяются во внешнюю сеть.

    Гибридных («hybrid») моделей.

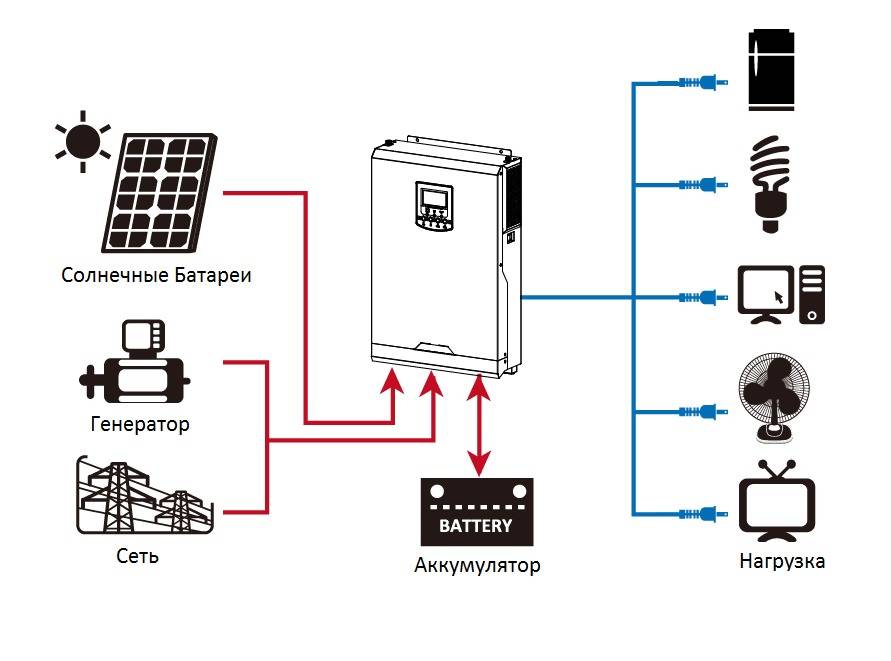

Гибридный тип подобных устройств, предполагает установку инвертора между аккумуляторами, внешней сетью и нагрузкой одновременно.Использование инвертора, в схемах солнечных электростанций, позволяет осуществлять их работу в автоматическом режиме, что значительно упрощает их использование и расширяет сферу применения.

Принцип работы

Принцип работы солнечного инвертора такой же, как и у других подобных устройств: в его основе лежит двойное преобразование исходных параметров. В начале электрический ток, подаваемый на вход агрегата, преобразуется в переменный. В конструкции солнечной батареи роль входа выполняют фотоэлектрические панели. Затем напряжение повышается до необходимой для работы величины.

Главное отличие гибридного инвертора от других типов — это комбинация двух источников питания: от центральной электросети и от солнечной батареи. С одной стороны, преобразователь подключен к потребителям электричества, сети энергоснабжения. С другой стороны, питание идет от аккумулятора. Аккумулирующее устройство получает питание через МРРТ-контроллер.

Такой тип подачи тока позволяет контролировать количество поступающей энергии и при необходимости замещать ее недостаток. Зарядное устройство и центральная сеть прекрасно дополняют друг друга. Когда аккумулятор переполнен — то излишки электричества через вход инвертора подаются в центральную электросеть (на выход). В пасмурную погоду, когда солнечного излучения недостаточно, недостаток питания компенсируется запасами, скопленными в зарядном устройстве. Схема гибридного инвертора:

Коэффициент полезного действия аккумулятора равняется 100%. Питание происходит бесперебойно. Когда потребление спадает — вся система переходит в режим зарядки и через некоторое время вновь готова к работе. Гибридные инверторы оснащены функцией удвоенной мощности. Маркировка от производителя выглядит таким образом: Smart Boots, Grid support, Power Shaving.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
