Гидравлический расчет системы отопления частного дома — порядок вычислений + обзор полезных программ

Современные отопительные элементы

Крайне редко можно сегодня увидеть дом, в котором отопление выполняется исключительно воздушными источниками. К ним можно отнести электрические отопительные приборы: тепловентиляторы, радиаторы, УФО, тепловые пушки, электрические камины, печи. Рациональнее всего использовать их в качестве вспомогательных элементов при стабильно работающей основной отопительной системе. Причина их «второстепенности» — достаточно высокая себестоимость электроэнергии.

Основные элементы системы отопления

При планировании отопительной системы любого типа важно знать, что есть общепринятые рекомендации, касающиеся удельной мощности используемого нагревательного котла. В частности, для северных регионов страны она составляет примерно 1,5 – 2,0 кВт, в центральных — 1,2 – 1,5 кВт, в южных — 0,7 – 0,9 кВт

При этом перед тем, как рассчитать систему отопления, для вычисления оптимальной мощности котла следует воспользоваться формулой:

W кот. = S*W / 10.

Расчет системы отопления зданий, а именно – мощности котла – важный этап при планировании создания отопительной системы

При этом важно обратить особенное внимание на следующие параметры:

• суммарная площадь всех помещений, которые будут подключены к отопительной системе – S;
• рекомендованная удельная мощность котла (параметр, зависящий от региона).

Допустим, что необходимо рассчитать емкость системы отопления  и мощность котла для дома, в котором суммарная площадь помещений, которые необходимо отапливать S = 100 м2. При этом возьмем рекомендованную удельную мощность для центральных регионов страны и подставим данные в формулу. Получим:

W кот. = 100*1,2/10=12 кВт.

Есть ли бесплатные программы для расчётов?

Чтобы упростить расчет системы отопления частного дома, можно воспользоваться специальными программами. Их, конечно, не так много как графических редакторов, но выбор всё же есть. Одни распространяются бесплатно, другие – в демо-версиях. В любом случае, сделать нужные расчёты один-два раза получится и без материальных вложений.

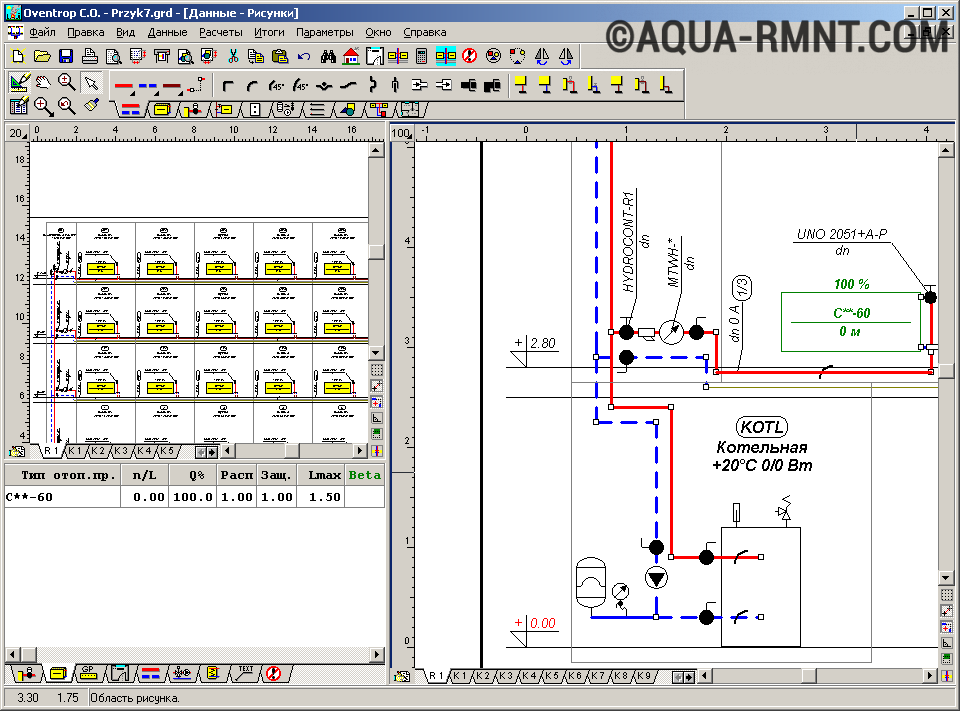

Программное обеспечение «Oventrop CO»

Бесплатное программное обеспечение «Oventrop CO» предназначено для того, чтобы выполнить гидравлический расчёт отопления загородного дома.

Программа «Oventrop CO» создана для предоставления графической помощи на этапе составления проекта отопления. Она позволяет выполнить гидравлический расчёт и для однотрубной, и для двухтрубной системы. Работать в ней просто и удобно: есть уже готовые блоки, осуществляется контроль над ошибками, огромный каталог материалов

На основе предварительных настроек и подбора отопительных приборов, трубопровода и арматуры можно проектировать новые системы. Помимо этого возможна регулировка существующей схемы. Она осуществляется посредством подбора мощности уже имеющегося в распоряжении оборудования в соответствии с нуждами отапливаемых комнат и помещений.

Оба эти варианта могут сочетаться в данной программе, позволяя регулировать существующие фрагменты и проектировать новые. При любом варианте расчёта «Oventrop CO» подбирает настройки арматуры. В части выполнения гидравлических расчётов у этой программы широкие возможности: от подбора диаметров трубопровода до анализа расхода воды в оборудовании. Все результаты (таблицы, схемы, рисунки) можно распечатать или перенести в среду Windows.

Программное обеспечение «Instal-Therm HCR»

Программа «Instal-Therm HCR» позволяет рассчитать систему радиаторного и поверхностного отопления.

Она поставляется в комплекте InstalSystem TECE, куда входят ещё три программы: Instal-San Т (для проектирования холодного и горячего водоснабжения), Instal-Heat&Energy (для расчёта тепловых потерь) и Instal-Scan (для сканирования чертежей).

Программа «Instal-Therm HCR» снабжена расширенными каталогами материалов (трубы, потребители воды, фитинги, радиаторы, теплоизоляция и запорно-регулирующая арматура). Результаты расчётов выдаются в виде спецификации на предлагаемые программой материалы и изделия. Единственный недостаток пробной версии – невозможно вывести её на печать

Вычислительные возможности «Instal-Therm HCR»: — подбор по диаметру труб и арматуры, а также тройников, фасонных изделий, распределителей, проходных муфт и теплоизоляции трубопровода; — определение высоты подъёма насосов, расположенных в смесителях системы или на участке; — гидравлические и тепловые расчёты отопительных поверхностей, автоматическое определение оптимальной температуры входа (питания); — подбор радиаторов, учитывающий охлаждение в трубопроводах рабочего агента.

Пробной версией можно воспользоваться бесплатно, но она имеет ряд ограничений. Во-первых, как и в большинстве условно-бесплатных программ, результаты распечатать нельзя, равно как и экспортировать их. Во-вторых, в каждом из приложений пакета можно создать только три проекта. Правда изменять их можно сколько угодно. В-третьих, созданный проект сохраняется в модифицированном формате. Файлы с таким расширением ни другая пробная, ни даже стандартная версия не прочитают.

Проверка того, что установка работает как нужно …

TA Select 4 связывается с нашим новым балансировочным инструментом TA SCOPE и позволяет легко загружать и выгружать системную информацию в/из программы TA SCOPE. Это ускоряет процесс балансировки и дает возможность проверить, что система при вводе в эксплуатацию соответствует оригинальной конструкции. Затем конструкцию установки (гидравлической сети), спроектированной в TA Select вы загружаете в TA-SCOPE и производите балансировку. После балансировки установки, измеренные данные загружаются в TA Select. Проверяется расход, перепад давления, 2 температуры, перепад давления и мощность. На выходе вы получаете документ в форме распечатанного отчета.

Инструменты в Главном меню программы Valtec

У Valtec, как и у любой другой программы, вверху расположено главное меню.

Кликаем на кнопку «Файл» и в открывшемся подменю видим стандартные инструменты, известные любому пользователю компьютера по другим программам:

Запускается программа «Калькулятор», встроенная в Windows – для выполнения расчётов:

С помощью «Конвертера» мы будем переводить одни единицы измерения в другие:

Здесь три столбца:

В крайнем левом выбираем ту физическую величину, с которой работаем, например, давление. В среднем столбце — единицу, из которой нужно перевести (например, Паскали – Па), а в правом – в которую нужно перевести (например, в атмосферы технические). В левом верхнем углу калькулятора есть две строки, в верхнюю будем вбивать полученное при расчетах значение, а в нижней будет сразу отображаться перевод в требуемые единицы измерения… Но обо всём этом поговорим в своё время, когда дойдёт до практики.

А пока продолжаем знакомиться с меню «Инструменты». «Генератор бланков»:

Это нужно для проектировщиков, выполняющих проекты на заказ. Если мы делаем отопление только в своём доме, то «Генератор бланков» нам без надобности.

Следующая кнопка в главном меню программы Valtec – «Стили»:

Она для управления внешним видом окна программы – подстраивает под то программное обеспечение, которое установлено на вашем компьютере. По мне так ненужный прибамбас, т. к. я из тех, для кого главное не «шашечки», а доехать. А вы для себя решайте сами.

Рассмотрим более подробно инструменты, находящиеся под этой кнопкой.

В «Климатологии» выбираем район строительства:

Потери тепла в доме зависят не только от материалов стен и прочих конструкций, а и от климата местности, где здание находится. Следовательно, и требования к системе отопления зависят от климата.

В левой колонке находим район, в котором живём (республику, область, край, город). Если нашего населённого пункта здесь нет, то выбираем ближайший.

«Материалы». Здесь перечислены параметры разных строительных материалов, применяемых в конструкциях домов. Именно поэтому при сборе исходных данных (см. предыдущие материалы по проектированию) мы перечисляли материалы стен, полов, потолков:

Инструмент «Проёмы». Здесь сведения по дверным и оконным проёмам:

«Трубы». Здесь собраны сведения о параметрах труб, применяемых в системах отопления: размеры внутренние, наружные, коэффициенты сопротивления, шероховатость внутренних поверхностей:

Это нам понадобится при гидравлических расчётах – для определения мощности циркуляционного насоса .

«Теплоносители». Собственно, здесь ничего кроме характеристик тех теплоносителей, которые могут быть залиты в систему отопления дома:

Эти характеристики — теплоёмкость, плотность, вязкость.

Не всегда в качестве теплоносителя используют воду, бывает, что в систему заливают антифризы, называемые в простонародии «незамерзайками». О выборе теплоносителя поговорим в отдельной статье.

«Потребители» для расчета системы отопления не нужны, т. к. этот инструмент для расчётов систем водоснабжения:

«КМС» (коэффициенты местного сопротивления):

Любой отопительный прибор (радиатор, вентиль, термостат и пр.) создаёт сопротивление для движения теплоносителя, и эти сопротивления нужно учесть, чтобы правильно подобрать мощность циркуляционного насоса.

«Приборы по DIN». Это, как и «Потребители», больше касается систем водоснабжения:

Однотрубная отопительная система

Пример расчета системы отопления, выполняемый при планировании однотрубной системы, является несколько более простым по сравнению с системой двухтрубной. Прежде всего, он содержит меньше особенностей, которые проявляются при определении необходимой для качественного отопления площади поверхности нагревательного элемента. Кроме того, в такой системе возникает сравнительно меньше сложностей при определении продолжительности и диаметра участков замыкающих.

При этом важным фактором является уровень давления в трубе. С другой стороны, расчеты можно производить и несколько по-иному – изначально определить диаметры трубы, используемой для основного контура, и только после этого – для замыкающих сегментов системы

При этом важно отобразить результаты исследований на графике – ведь в его помощью в дальнейшем будет производиться расчет коэффициента затекания

Следует помнить, что количество воды, циркулирующей в системе, может изменяться под количеством многочисленных факторов. По этому, не следует относиться к количеству воды в системе, как к постоянной величине.

Что обозначает расчет гидравлики и зачем он нужен

Сделать гидравлический расчет отопления – это значит правильно подобрать параметры определенных участков сети с учетом давления, чтобы по ним осуществлялся определенный расход теплоносителя.

Этот расчет дает возможность определить:

• Потери давления на различных участках сети;
• Пропускную способность трубопровода;
• Оптимальный расход жидкости;
• Необходимые показатели для выполнения гидравлической увязки.

Совмещая все полученные данные можно подобрать отопительные насосы.

Количество попадающего в радиаторы источника тепла должно быть таким, чтобы получился обогревающий баланс внутри здания с учетом уличной температуры и температуры, заданной пользователем для каждой комнаты в отдельности.

Если отопление автономное, можно использовать такие методы расчета:

• Используя характеристики сопротивления и проводимости;
• По удельным расходам;
• Путем сравнивания динамического давления;
• По различным длинам, приведенным к одному показателю.

Расчет гидравлики – один из важнейших этапов при разработке систем отопления с жидким теплоносителем.

Прежде чем приступить к его осуществлению необходимо:

• Определить баланс тепла в необходимых помещениях;
• Выбрать тип приборов отопления и разместить их на чертежах здания;
• Решить вопросы по конфигурации обогревательной системы, а также по видам применяемых труб и арматуры;
• Начертить схему системы отопления, где будут видны номера, нагрузки и длины необходимых участков;
• Определить основное циркуляционное кольцо, по которому движется теплоноситель.

Обычно для зданий с малым количеством этажей применятся двухтрубная отопительная система, а для построек с большой этажностью – однотрубная.

Гидравлический расчет системы отопления.

Выполнить гидравлический расчет системы отопления – это значит так подобрать диаметры отдельных участков сети (с учетом располагаемого циркуляционного давления), чтобы по ним проходил расчетный расход теплоносителя. Расчет ведется подбором диаметра по имеющемуся сортаменту труб.

Для зданий малой этажности наиболее часто применяется двухтрубная система отопления, для повышенной этажности – однотрубная. Для расчета такой системы должны быть следующие исходные данные:

1. Общий для системы перепад температуры теплоносителя (т.е. разность температуры воды в подающей и обратной магистралях).

2. Количество теплоты, которое необходимо подать в каждое помещение для обеспечения требуемых параметров воздуха.

3. Аксонометрическая схема системы отопления с нанесенными на нее нагревательными приборами и регулирующей арматурой.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где – давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где – сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где – расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(), 0 C

, кг/(м 3 К)

Простейший способ расчета

Этот способ расчёта в интернете рекомендуют чаще других. Проще, надо полагать, действительно не придумать.

Исходят из того, что для полноценного отопления жилья с высотой потолков в пределах 2,5÷3,0 метра и достаточно качественной термоизоляцией всех основных конструкций, необходимо затратить 100 ватт тепловой энергии на каждый один квадратный метр площади помещения.

100 Вт на 1 м² — многие считают именно так, хотя получающийся результат порой очень далек от истинного

В качестве «производной» от подобного подхода можно рассматривать «норму» и исходя от объёма помещения.

— Так, в частном доме с качественным утеплением и современными окнами со стеклопакетами можно считать их соотношения 34 Вт тепловой энергии на каждый кубометр объёма.

— В панельном доме городской массовой застройки тепла потребуется больше – 41 ватт на кубометр.

Просто и быстро! Считаем по площади (или объему) необходимое количество тепла для каждого помещения. А затем суммирование всех результатов даст нам общую тепловую мощность, которая требуется для отопления дома. К ней можно добавить порядка 20 или 25% эксплуатационного запаса – и ответ готов!

Действительно, несложно. Но насколько это точно?

Даже человеку, весьма далекому от строительства и теплотехники, может показаться подозрительной уж слишком высокая «универсальность» подобного метода. Согласитесь, одно дело проводить расчет отопительной системы для дома, скажем, в Ханты-Мансийске, и другое – для такого же по площади, но на Кубани. Ни слова не говорится о количестве и качестве окон,  а ведь это – одна из основных «магистралей» утечки тепла из помещений. Не принимаются в расчет состояние системы утепления, тип перекрытий, то, с чем соседствует помещение по горизонтали и вертикали. И многое другое …

В результате таких расчетов вполне могут получиться две крайности:

1. Одна очень неприятная, когда система отопления попросту не справляется со своими обязанностями.
2. Другая – это избыточная мощность приобретённого и установленного оборудования, которая практически всегда остается невостребованной. А это – лишние затраты на более дорогие модели мощных котлов, на большее количество радиаторов. Да и не особо полезно для техники, когда она постоянно работает с очень большой «недогрузкой».

Выполненные с чрезмерно большими погрешностями расчеты могут привести с неэффективности создаваемой системы отопления

Одним словом, назвать такой подход рациональным – сложно. И рачительный хозяин все же предпочтет более точные вычисления.

Системные требования

Операционная система:

• Microsoft Windows 7 Service Pack 1 (32-разрядная и 64-разрядная версии)
• Microsoft Windows 8.1 (32-разрядная и 64-разрядная версии)
• Microsoft Windows 10 (32-разрядная и 64-разрядная версии)

Графическая платформа:

• nanoCAD Plus 20.1 (32-разрядная и 64-разрядная версии)
• nanoCAD Pro 20.1 (32-разрядная и 64-разрядная версии)

Процессор:

Базовые требования: процессор с тактовой частотой 1 ГГцРекомендуется: процессор с тактовой частотой 3 ГГц и выше

Оперативная память:

Базовые требования: 2 ГбРекомендуется: 8 Гб и выше

Разрешение экрана:

Базовые требования: 1280х1024 Рекомендуется: 1920×1080

Видеоадаптер:

Базовые требования: графический процессор с объемом видеопамяти 1 ГбРекомендуется: графический процессор с объемом видеопамяти 2 Гб (поддерживающий OpenGL 2.1 или DirectX 10.1)

Место на диске:

3 Гб и более на системном диске (для установки программы)150 Гб и более на любом диске (для хранения проектов и резервных копий)

Сеть:

На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

.NET Framework:

.NET Framework версии 4.6.2

Примечание:

Рекомендуется использовать 64-разрядные операционные системы и дискретные видеоадаптеры.

Расчет мощности отопительного котла

Котел в составе системы отопления предназначен для компенсации теплопотерь здания. А также, в случае двухконтурной системы или при оснащении котла бойлером косвенного нагрева, для согревания воды на гигиенические нужды.

Вычислив суточные потери тепла и расход теплой воды «на канализацию», можно точно определить необходимую мощность котла для коттеджа определенной площади и характеристик ограждающих конструкций.

Одноконтурный котел производит только нагрев теплоносителя для отопительной системы

Для определения мощности котла отопления необходимо рассчитать затраты тепловой энергии дома через фасадные стены и на нагрев сменяемой воздушной атмосферы внутренних помещений.

Требуются данные по теплопотерям в киловатт-часах за сутки – в случае условного дома, обсчитанного в качестве примера, это:

271,512 + 45,76 = 317,272 кВт·ч,

Где: 271,512 – суточные потери тепла внешними стенами; 45,76 – суточные теплопотери на нагрев приточного воздуха.

Соответственно, необходимая отопительная мощность котла будет:

317,272 : 24 (часа) = 13,22 кВт

Однако такой котел окажется под постоянно высокой нагрузкой, снижающей его срок службы. И в особенно морозные дни расчетной мощности котла будет недостаточно, поскольку при высоком перепаде температур между комнатной и уличной атмосферами резко возрастут теплопотери здания.

Поэтому выбирать котел по усредненному расчету затрат тепловой энергии не стоит – он с сильными морозами может и не справиться.

Рациональным будет увеличить требуемую мощность котлового оборудования на 20%:

13,22 · 0,2 + 13,22 = 15,86 кВт

Для вычисления требуемой мощности второго контура котла, греющего воду для мытья посуды, купания и т.п., нужно разделить месячное потребление тепла «канализационных» теплопотерь на число дней в месяце и на 24 часа:

493,82 : 30 : 24 = 0,68 кВт

По итогам расчетов оптимальная мощность котла для коттеджа-примера равна 15,86 кВт для отопительного контура и 0,68 кВт для нагревательного контура.

Расчет теплопотерь дома

Эти данные понадобятся для определения необходимой мощности системы отопления, т.е котла, и тепловой мощности каждого радиатора в отдельности. Для этого можно воспользоваться нашим онлайн-калькулятором теплопотерь. Их нужно рассчитать для каждой комнаты в доме, имеющей наружную стену.

Проверка. Рассчитанные теплопотери каждого помещения делим на его квадратуру и получаем удельные теплопотери в Вт/кв.м. Обычно они варьируются от 50 до 150 Вт/кв. м. Если ваши показатели сильно отличаются от приведенных, то, возможно, была допущена ошибка. Теплопотери комнат верхнего этажа самые большие, затем идут теплопотери первого этажа и меньше всего они у комнат средних этажей.

Гидравлический расчет системы отопления — пример расчета

В качестве примера рассмотрим двухтрубную гравитационную систему отопления.

Исходные данные для расчета:

• расчетная тепловая нагрузка системы – Qзд. = 133 кВт;
• параметры системы – tг = 75 0 С, tо = 60 0 С;
• расход теплоносителя (расчетный) – Vсо = 7,6 м 3 /ч;
• присоединение отопительной системы к котлам производится через гидравлический разделитель горизонтального типа;
• автоматика каждого из котлов в течение всего года поддерживает постоянную температуру теплоносителя на выходе – tг = 80 0 С;
• автоматический регулятор перепада давления устанавливается на вводе каждого распределителя;
• система отопления от распределителей смонтирована из металлопластиковых труб, а теплоснабжение распределителей производится посредством стальных труб (водогазопроводных).

Диаметры участков трубопроводов подобраны с использованием номограммы для заданной скорости теплоносителя 0,4-0,5 м/с.

На участке 1 установлен клапан dу 65. Его сопротивление согласно информации производителя составляет 800 Па.

На участке 1а установлен фильтр диаметром 65 мм и с пропускной способностью 55 м3/ч. Сопротивление этого элемента составит:

0,1 х (G/kv) х 2 = 0,1 х (7581/55) х 2 = 1900 Па.

Варианты двухтрубной отопительной системы

Сопротивление трехходового клапана dу = 40 мм и kv = 25 м3/ч составит 9200 Па.

Суммарные потери давления в системе снабжения теплом распределителей будут равняться 21514 Па или приблизительно 21,5 кПа.

Самодельная печь хорошо подойдет для обогрева дачного домика или подсобного помещения. Печка из газового баллона своими руками — смотрите инструкцию по изготовлению.

Как собрать пресс для топливных брикетов своими руками, вы узнаете в этой статье .

Аналогичным образом производится расчет остальных частей системы теплоснабжения распределителей. При расчете системы отопления от распределителя выбирается основное циркуляционное кольцо через наиболее нагруженное отопительное устройство. Гидравлический расчет производится с использованием 1-го направления.

Гидравлический расчёт и решаемые задачи

В процессе выполнения гидравлического расчёта отопительной системы, решается достаточно большой круг вопросов обеспечения выполнения приведенных выше и целого ряда дополнительных требований. В частности, находится диаметр труб на всех секторах по рекомендованным параметрам, включающим определение:

• скорости движения теплоносителя;
• оптимального теплообмена на всех участках и приборах системы, с учётом обеспечения его экономической целесообразности.

В процессе движения теплоносителя происходит неизбежное его трение о стенки трубы, возникают потери скорости, особенно заметные на участках, содержащих повороты, колена и т. п. В задачи гидравлического расчёта входит определение потерь скорости движения среды, вернее, давления на отрезках системы, подобных указанным, для общего учёта и включения в проект требуемых компенсаторов. Параллельно определению потери давления, необходимо знать требуемый объём, называемый расходом, теплоносителя во всей проектируемой системе водяного отопления. Учитывая разветвлённость современных отопительных систем и конструктивные требования реализации наиболее распространённых схем разводки, например, примерное равенство длин ветвей в коллекторной схеме, расчёт гидравлики даёт возможность учесть такие особенности. Это позволит обеспечить более качественную автобалансировку и увязку ветвей, включенных параллельно или по другой схеме. Такие возможности часто требуются в ходе эксплуатации с применением запорных и регулирующих элементов, в случае необходимости отключения или перекрытия отдельных веток и направлений, при возникновении необходимости работы системы в нестандартных режимах.

Расчет котла для отопления частного дома

С помощью нашего калькулятора расчета отопления для частного дома вы сможете с легкостью узнать необходимую мощность котла для обогрева вашего уютного «гнездышка».

Как вы помните, для того чтобы рассчитать показатель теплопотерь, необходимо знать несколько значений основных компонентов дома, на которые в сумме приходится более 90% от общих потерь. Для вашего удобства мы добавили в калькулятор только те поля, которые вы можете заполнить без специальных знаний:

• остекление;
• теплоизоляция;
• соотношение площади окон и пола;
• температура снаружи помещения;
• число стен выходящих наружу;
• какое помещение над рассчитываемым;
• высота помещения;
• площадь помещения.

После того, как вы получите значение теплопотерь дома, для вычисления необходимой мощности котла берется поправочный коэффициент запаса равный 1.2.

Порядок работы на калькуляторе

Помните, что чем толще остекление и качественнее теплоизоляция, тем меньшей мощности отопление потребуется.

Для получения результатов необходимо ответить себе на следующие вопросы:

1. Выберите один из предложенных типов остекления (тройной или двойной стеклопакет, обычное двухкамерное стекло).
2. Как утеплены ваши стены? Добротное толстое утепление из пары слоев минеральной ваты, пенопласта, ЭППС для севера и Сибири. Может быть, живете в Центральной России и вам хватит одного слоя утеплителя. Или вы из тех, кто строит дом в южных регионах и ему подойдет  двойной пустотелый кирпич.
3. Какое у вас соотношение площади окон к полам, в %. Если вы не знаете это значение, то оно рассчитывается очень просто: делите площадь полов на площадь окон и умножайте на 100%.
4. Укажите минимальную температуру в зимний период за пару сезонов и округляйте в большую сторону. Не нужно использовать среднюю температуру по зимам, иначе вы рискуете получить котел меньшей мощности, и дом будет недостаточно отапливаться.
5. Рассчитываем для всего дома или только для одной стены?
6. Что находится над нашим помещением. Если у вас одноэтажный дом, выберите тип чердака (холодный или теплый), если второй этаж, то обогреваемое помещение.
7. Высота потолков и площадь помещения, необходимы для расчета объема квартиры, который в свою очередь, является основой для всех вычислений.

Пример расчетов:

• одноэтажный дом в Калининградской области;
• длина стен 15 и 10 м, утеплены одним слоем минеральной ваты;
• высота потолка 3 м;
• 6 окон по 5 м2 из двухкамерного стеклопакета;
• минимальная температура за последние 10 лет – 26 градусов;
• рассчитываем для всех 4 стен;
• сверху теплый отапливаемый чердак;

Площадь нашего дома равна 150 м2, а площадь окон 30 м2. 30/150*100=20% соотношение между окнами и полом.

Все остальное нам известно, выбираем соответствующие поля в калькуляторе и получаем, что наш дом будет терять  26.79 кВт тепла.

26,79*1.2=32.15 кВт – необходимая теплопроизводительность котла.
