Как выбрать гидравлический трубогиб: виды оборудования и его особенности

Виды трубогибов с гидравликой

Все существующие гидравлические трубогибы можно условно разделить на два типа:

с механическим приводом;
с электрическим приводом.

По габаритам и способу установки они делятся на мобильные и стационарные.

К ручным системам относят инструмент, формирующий силовую тягу исполнительного механизма за счёт мускульной энергии пользователя. Образно этот вариант инструмента выглядит просто: в конструкции присутствует рукоятка насоса гидроцилиндра, которую необходимо вручную приводить в действие.

Галерея изображенийФото из Основными деталями гидравлического трубогиба являются масляный насос с поршнем, давящим на гибочную раму. Для фиксации трубы инструмент снабжается упорами Использование гидравлического трубогиба позволяет наиболее простым способом согнуть трубу без деформации сечения, прилагая минимум мышечных усилий Даже небольшая по габаритам гибочная установка предоставляет возможность гнуть трубы для сборки коммуникаций в промышленных масштабах Трубогибы подбирают так, чтобы его конструкция позволяла быстро и просто гнуть трубы из определенного вида материала. Самый простой и малогабаритный инструмент предназначен для ручной деформации труб из меди и алюминия Гибку стальных водогазопроводных труб производят на стационарных крупногабаритных станках, гидравлика и устойчивость которых рассчитаны на проведение подобных операций Существенно облегчить и ускорить процесс гибки водогазопроводных стальных труб позволяет оснащение гидравлического трубогиба электроприводом Если требуется высокоточная гибка труб, лучше приобрести станок со штампом-шаблоном. Наличие шкалы обеспечит изгиб с заданным радиусом Мобильный инструмент, который применяют в ремонтных работах непосредственно на объекте, снабжается сменными сегментами. Их меняют в зависимости от необходимого радиуса изгиба Конструктивные части гидравлического трубогибаУпрощение и облегчение работыГибка водогазопроводных труб в промышленных масштабахТрубогиб для медных и алюминиевых трубСтационарная гибочная установка для трубОснащение трубогиба электроприводомГибочный станок с штампом-шаблономОснастка переностного гибочного инструмента

Автоматические системы исключают применение ручной силы, но каких-то особых сложностей механизации тоже не показывают. Рукоятка насоса на гидроцилиндре попросту заменяется электрическим приводом.

Стандартное конструктивное исполнение трубогиба, оснащённого гидравлическим цилиндром. По такому принципу сконструированы многие модели ручного действия от разных производителей

На таком трубогибе поступательно-возвратные движения штока насоса приводит в действие электрический мотор.

Модифицированная ручная модель инструмента сгибающего трубы. Вместо рычага под ручное действие здесь используется малогабаритный электродвигатель небольшой мощности

К мобильным конструкциям принадлежат как ручные, так и автоматизированные инструменты. Как правило, это приспособления облегчённые, компактные, удобные для транспортировки.

Но мобильность и компактность устройств несколько ограничивает их технические характеристики.

Мобильный инструмент отличают малые габаритные размеры, относительно небольшой вес, возможность подключения к бытовой электросети. Однако есть ограничения по техническим параметрам

Стационарные трубогибы также представлены ручными (рычажными) конструкциями или оснащёнными электроприводом (часто трёхфазным). Здесь уже отмечается достаточно габаритная мощная техника, рассчитанная на выполнение сгиба крепких прочных изделий.

Стационарные конструкции жестко устанавливается в одном месте без возможности их быстрого переноса.

Стационарные гидравлические трубогибы – это мощные системы, способные гнуть трубы больших диаметров. Применяются, как правило, для промышленно-производственных нужд

Применение трубогибов

Трубогибы активно используются в строительстве. Они применяются во многих сферах (начиная от оборудования детских площадок и заканчивая строительством домов). Их используют для:

  • строительства спортивных тренажёров, спортивного инвентаря;
  • изготовления труб при прокладке водопровода (или газопровода);
  • возведения теплиц или парников;
  • изготовления дверных, оконных конструкций – проёмов;
  • строительства беседок и прочих прочих сооружений на участке;
  • создания опоры садовым растениям (в том числе в качестве подвязки).


Работа с трубогибом для медных труб Помимо этого они используются и во многих других сферах жизни. Практически во всех постройках, которые сделаны из металлоконструкций, применяются трубогибы.

Достоинства и недостатки оборудования

Достоинств у трубогиба много, гораздо больше, чем недостатков.

Читать далее: Встраиваемые холодильники ТОП лучших моделей как выбрать советы по установке

Легкость и простота в управлении инструментом.

Возможность изгибать отвод на разные углы.

Использование гибочного инструмента позволяет отказаться от установки фитинговых стыков, что положительно сказывается на пропускной способности канала.

Правильное пользование инструментом исключает возможность повреждения структуры пластиковых труб.

Из недостатков отмечают относительно высокую стоимость инструмента. Поэтому, если предстоит небольшой объем работы, можно обойтись ручными методами гнутья.

Технические характеристики и оснащение

Выбор приспособления для сгибания труб, конечно же, разумно делать ещё и с упором на технические возможности инструмента

Немаловажное значение для выбора имеет оснащение дополнительными аксессуарами. Для всех гидравлических и прочих трубогибов главный аксессуар – это рабочие насадки, благодаря которым гнут трубы разного диаметра и профиля

Неотъемлемые рабочие элементы практически каждого трубогиба – башмаки. Их также часто называют шаблонами, определяющими радиус сгиба трубы

В целом, выбирая трубогиб, рекомендуется обратить внимание на следующие характеристики:

  1. Усилие, прилагаемое к силовому штоку.
  2. Расстояние для хода силового штока.
  3. Допустимый угол изгиба.
  4. Число рабочих насадок.
  5. Радиус рабочих насадок.

Дополнительного внимания при выборе гидравлического трубогиба заслуживает также вес конструкции и габаритные размеры.

Усилие, прилагаемое к силовому штоку – это параметр, фактически определяющий несколько моментов, допускающих совершение качественной операции сгиба:

жёсткость материала трубы;
диаметр трубы;
угол загиба.

Усилие (мощность), прилагаемая к силовому штоку трубогиба на гидравлике, измеряется в килоньютонах (в килограммах или в тоннах). В зависимости от конструктивного исполнения, гидравлические цилиндры трубогибов способны создавать давление  от 5000 до 20000 кг. Это тоже следует иметь в виду, выбирая инструмент для работы трубами.

Двенадцатитонный трубогиб с гидравлическим приводом. Имеется в виду не масса конструкции, а усилие мощностью в 12 тонн, которое создаёт гидроцилиндр инструмента

Жёсткость трубы напрямую зависит от структуры материала и технологии производства. По сути, не обязательно вычислять степень жёсткости. Достаточно определить толщину стенки трубы, чтобы сопоставить степень жёсткости с рабочим давлением трубогиба. К примеру, инструмент, дающий усилие на силовом штоке в 10 тонн, рассчитан на сгиб стальных труб с толщиной стенки до 5 мм.

Большинство гидравлических приспособлений поддерживают обработку труб, имеющих условный диаметр прохода 1/2 – 2 дюйма (15 – 50 мм). Но есть также конструкции, сгибающие стальные круглые и профильные трубы больших диаметров. Возможности трубогиба сгибать изделия с большим проходным диаметром обычно определяются габаритными размерами инструмента и параметрами усилия на силовом штоке.

Уникальный инструмент от фирмы Stalex, при помощи которого возможен сгиб трубы на угол до 180º. Редкие конструкции обладают такими возможностями

Промышленные ручные и автоматизированные механизмы с гидравликой большинством моделей обеспечивают сгиб под углом от 0 до 90º. Этой величины вполне достаточно для многих вариаций монтажа при обустройстве водопроводов и прочих коммуникаций. Однако при необходимости есть возможность выбрать инструмент с углом сгиба до 180º. Наглядный пример (будет рассмотрен ниже) – разработка компании Stalex в образе модели HB-12.

Особенности конструкции металлопластиковых конструкций

Изделия из металлопластика имеют многослойную структуру:

  • Внутренний и наружный – высокопрочный сшитый полиэтилен;
  • Средний слой – алюминий.

Для прочного соединения слоев между собой используется специальный клей, поэтому в некоторых описаниях можно встретить наличие не трех, а пяти слоев, но клеевые прослойки играют только скрепляющую роль и не являются основными.


Рисунок 1. Строение металлопластиковой трубы

Преимущества полиэтилена в качестве материала:

  • Высокая химическая и биологическая инертность, обеспечивающая безопасность эксплуатации и долговечность;
  • Высокая гладкость поверхности, снижающая сопротивление потоку среды;
  • Низкая адгезия, препятствующая накапливанию отложений солей и грязи;
  • Стойкость к воздействию внешних условий.

Алюминиевая прослойка между слоями полиэтилена повышает механическую прочность и снижает коэффициент линейного расширения при изменении температуры протекающей жидкости.

Трубы из слоистых материалов изготавливаются в широком диапазоне диаметров. Наибольшее распространение получили трубы с диаметрами 16, 20 и 26 мм. Несколько реже применяются изделия с диаметрами 32, 40 и 63 мм. Материалы поставляются в магазины бухтами с длиной в бухте 50 – 200 м.


Рисунок 2. Бухта изделия

Многослойная структура накладывает ограничения при работе с материалами из металлопластика. Что может случиться при неправильном изгибе:

  • Расслоение. При чрезмерном снижении радиуса изгиба или в результате нескольких попыток сгибания клеевой шов нарушается, в результате чего слои полиэтилена и алюминия могут потерять сцепление между собой. Это приведет к снижению прочности и срока службы;
  • Заломы. Стенка, которая находится внутри угла изгиба, может провалиться внутрь. В результате в месте залома уменьшается проходное сечение вплоть до полного перекрытия. Как правило, в местах залома происходит расслоение конструкции;
  • Трещины наружного слоя. Также возможны при малом радиусе изгиба, но наиболее часто возникают при попытке изгибания материалов при низких температурах. В результате трещин оголяется участок алюминия, который имеет малую коррозионную стойкость.

Первый из перечисленных дефектов – расслоение, опасен тем, что его возникновение ничем нельзя определить внешним осмотром, поэтому при работе с металлопластиковыми трубами необходимо строго следовать приведенным рекомендациям.


Рисунок 3. Заломы на трубе

Возникновения большинства дефектов можно избежать, если следовать основному правилу — радиус изгиба металлопластиковой трубы не должен быть менее пяти диаметров, что составляет:

  • Для трубы 16 мм – не менее 80 мм;
  • Для 20 мм – не менее 100 мм;
  • Для 32 мм – не менее 160 мм.

Топ-5 лучших ручных трубогибов-профилегибов для профильной трубы

Ручные инструменты для гибки профилей могут быть как механическими, так и с гидравликой. Но обе разновидности моделей отличаются легкостью в эксплуатации, умеренной стоимостью и надежностью.

Stalex HTR-40

Универсальный трубогиб для стальных профилей с регулируемыми вальцами позволяет прокатывать заготовки с диаметром 15-40 мм и толщиной стенок 1,5 мм. В процессе радиус гибки можно быстро и легко менять. Ручной станок оборудован гидравликой с грузоподъемностью 2 т, есть возвратные пружины, приводящие прижимной ролик обратно в верхнее положение без усилий со стороны пользователя.

Компактный и мощный трубогиб подходит для выполнения перил, навесов, козырьков и других конструкций, в которых используют профильные трубы. Поскольку в действие станок приводится ручным способом, применять его можно в любом месте вне зависимости от наличия электричества.

Приобрести трубогиб HTR-40 можно от 16000 рублей

Proma KO-200

Станок предназначен для холодной гибки стальных прутьев, профильных труб и металлических полос, работает с материалами средней твердости. Оснащен широким основанием для придания большей устойчивости, также может быть закреплен на верстаке при помощи четырех отверстий. Обладает малым весом и небольшими габаритами, за счет чего легко поддается транспортировке. Подходит для обработки квадратных и круглых труб, максимальный угол изгиба составляет 200°.

Купить профильный трубогиб Proma можно от 13000 рублей

Stalex TR-60

Ручной трубогиб с удлиненным рабочим рычагом позволяет легко придавать нужный изгиб металлическим заготовкам с приложением минимального усилия. На корпусе предусмотрена линейка для контроля радиуса деформации, станок работает с квадратными и круглыми трубами 15-38 мм. Выполнен из стали с порошковым покрытием, подходит для стационарной и настольной установки.

Важно! Минусом модели можно считать отсутствие роликов для работы с профильными трубами в комплекте. Однако их можно докупить отдельно.
Средняя цена Stalex TR-60 стартует от 16000 рублей

Blacksmith MTB10-40

Ручной трубогиб без электрического привода и гидравлики, тем не менее, отличается простотой и надежностью. Станок оснащен тремя роликами — между ними нужно зажать заготовку и крутить ручку для аккуратного сгиба трубы. Угол регулируется при помощи верхнего валика, его прижимают сильнее или слабее.

Усилия от пользователя требуются минимальные, бюджетный станок очень функционален и удобен в применении. Единственный минус — то, что при отсутствии опыта с контролем угла сгибания могут возникнуть сложности.

Средняя стоимость MTB10-40 стартует от 14000 рублей

Smart & Solid BendMax-300

Ручной профильный сгибатель предназначен для работы с трубами 50/30/2 мм. Станок выполнен из прочной стали с двуслойным цинковым покрытием, надежно защищен от коррозии. Среди преимуществ можно перечислить надежность, качественную сборку и простоту эксплуатации. Применять инструмент можно как в домашних условиях, так и в небольших мастерских.

Приобрести сгибатель для профильных труб BendMax-300 можно от 18000 рублей

Гидравлические трубогибы рамные горизонтальные (арбалетные)

В общей массе, это мощное, профессиональное оборудование, которое позволяет гнуть трубы непосредственно на строительном объекте, в посменном режиме работы. В этой категории наиболее широко представлены модульные устройства. С универсальными возможностями в плане габаритов и профиля обрабатываемой заготовки.

3. Jet JHPB-2 — от 25 000 рублей

Переносной инструмент на собственном штативе, для работы с усиленными газо- и водопроводными трубами.

За счёт треноги прибор устойчив. Рама вращается в горизонтальной плоскости – можно выбрать удобное положение, не переставляя всю конструкцию. Верхняя часть рамы откидывается, что упрощает установку и извлечение оснастки и заготовок. Опоры 4-хсторонние – исключают излишний перекос прижатой заготовки. Они плотно трут по трубе, поэтому их рекомендовано смазывать, что может быть неприемлемо для труб в оболочке.

Пластиковая пробка с отверстием, из пакета с метизами, перед работой должна быть вкручена вместо глухой на гидроцилиндре. Как вариант – выкрутить на 0.5-1 оборота глухую пробку. Плотно вкручивать только для транспортировки.

Технические характеристики Jet
ХарактеристикаЗначение
Габариты заготовки, дюйм½, ¾, 1, 1¼, 1½, 2
Максимальный угол гиба, градусы90
Усилие гидроцилиндра, кПа8.8
Вес, кг52
Комплектация6 гибочных шаблонов, комплект уплотнителей, разборный штатив

Обзор Jet от дилера:

4. Rothenberger Robull e — от 138 890 рублей

Модульное оборудование с открытой рамой и гидросистемой на 15 кПа. Гнёт трубы до 900, без ограничения максимальной толщины стенки.

Закрытый узел гидравлики не требует техобслуживания. Допустима только замена гидравлической жидкости, по мере падения уровня. Открытая рама удобна при интенсивной работе. На один из 2-х 4-хсторонних упоров нанесена шкала транспортира, с делениями по 150. Тяжёлое устройство собирается из отдельных элементов, поэтому его можно переместить и без привлечения помощника. Мощность и комфорт в эксплуатации стоят дорого – покупка Robull e целесообразна только для ежедневного профессионального использования в строительной сфере.

Приятным бонусом оказалась политика производителя в отношении профинструмента: не обязательно приобретать базовый комплект и модернизировать его под конкретные условия. Можно сразу компоновать свой трубогиб из предлагаемых модулей.

Технические характеристики Robull e
ХарактеристикаЗначение
Габариты базового набора шаблонов, дюйм⅜, ½, ¾, 1, 1¼, 1½, 2
Максимальный угол гиба, градусы90
Усилие гидроцилиндра, кПа15
Вес, кг60
КомплектацияНа усмотрение заказчика

Видеодемонстрация Robull e:

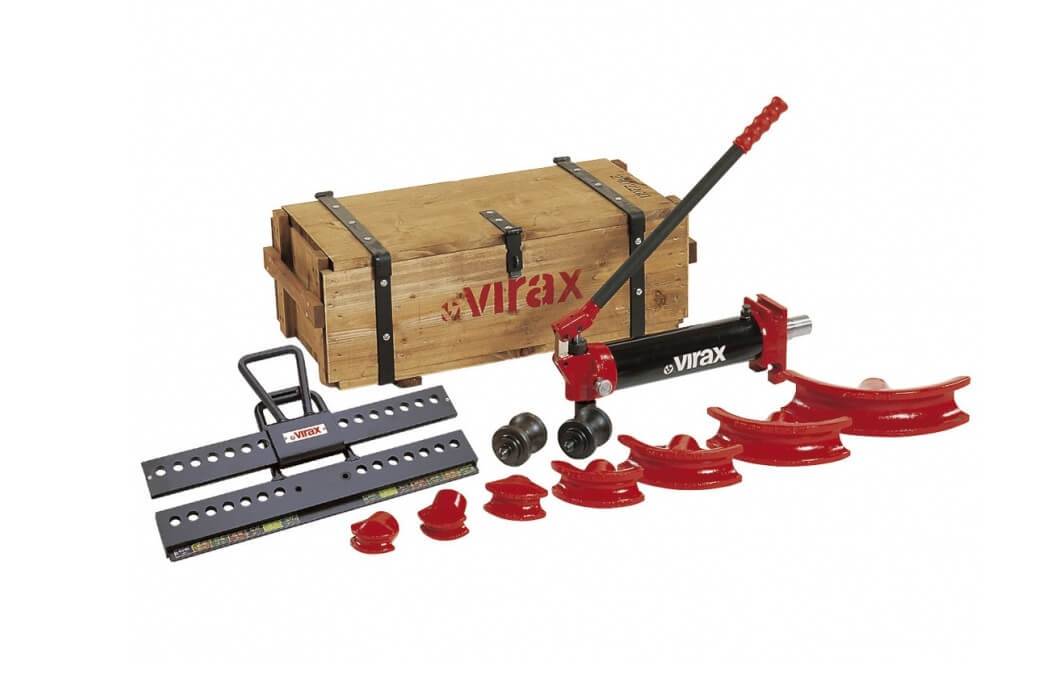

5. VIRAX — от 145 608 рублей

Базовая версия гидравлического стнка с закрытой рамой. На её основе собирается оборудование для обработки разных труб.

В базе нет штатива и шкалы для точного гиба. По желанию заказчика, устройство может быть укомплектовано разными наборами шаблонов. Основной – 7 штук, до 2ʺ. Дополнительно производитель предлагает усиленные матрицы – для газовой трубы, со стенкой до 4 мм. Есть шаблоны для металлопластиковой заготовки – у них соотношение радиуса гиба к диаметру трубы не менее чем 5 к 1, что соответствует тех.регламенту от производителей многослойных труб. Мощности обслуживаемого гидроцилиндра достаточно для любого набора оснастки.

Обратите внимание – настраивать устройство под трубы лёгкой серии надо по таблице из мануала. Сочетания шаблонов и положения валов, приемлемые для других трубогибов, в случае с VIRAX приведут к непредсказуемому результату

Технические характеристики VIRAX
ХарактеристикаЗначение
Габариты базового набора шаблонов, дюйм⅜, ½, ¾, 1, 1¼, 1½, 2
Максимальный угол гиба, градусы90
Усилие гидроцилиндра, кПа8
Вес, кг77
Комплектация7 шаблонов, рама с упорами, гидроцилиндр

Видеообзор VIRAX на примере модели с электроприводом:

Как сделать трубогиб своими руками в домашних условиях

Простейший аппарат можно соорудить из досок-шаблонов. Основной момент – их толщина должна превосходить размер сечения изгибаемых заготовок.

Более эффективным и надежным считается аппарат, который называют станок Вольнова. Устройство состоит из ручки, мобильного и неподвижного ролика, скобы и хомута. Агрегат можно сделать самостоятельно, тем более заводские инструменты стоят недешево.

Материалом могут послужить толстые доски, железный лист, металлический стержень для изготовления рычага.

Понадобится также обычный набор столярных и слесарных инструментов.

Чертежи и схемы

Станок Вольнова состоит из следующих элементов:

  • Ручка (1).
  • Скоба (2).
  • Мобильный ролик (3).
  • Основание (4).
  • Шаблон (5).
  • Хомут (6).
  • Заготовка (7).

Ход работ

Главный момент при сооружении такого агрегата – изготовление или поиск подходящих шаблонов и роликов.

Основание инструмента изготовляют из металлической плиты или твердой и ровной древесной поверхности.

Затем делают держатель, к нему крепят ролики.

Насаживают рукоятку, которая исполняет роль рычага.

Области применения трубогиба:

  • создание всех типов трубопроводов — канализационных, отопительных и других коммунальных сетей;
  • автомобили – производство обвесов для внедорожников 4х4;
  • машиностроение — детали станков и оборудования;
  • строительство и архитектура — производство ограждений, арок, декоративных элементов;
  • садовое хозяйство — создание тепличных конструкций.

С ручным трубогибом мастера своими руками делают навес или теплицу.

Принцип работы трубогиба для профильной трубы

В качестве эталонного примера ручного трубогиба мы выбрали модели российского производства BendMax-200 и BendMax-300.

Мастера сгибают на них теплицы, навесы и арки. С этими трубогибами работают  и профессионалы и любители.

Первый этап — настройка трубогиба

С помощью прижимного винта и опорных роликов задается нужный радиус будущей дуги.

Ручной трубогиб BendMax-300 с тремя положениями установки опорных роликов.

Чтобы задать радиус гиба, настройте опорные ролики. Переставьте их вручную, специальный инструмент не нужен.

! Ролики оснащены подшипником закрытого типа, что продлевает срок их службы.

После того, как ролики отрегулированы, вставьте профиль. Прижимной винт вращается без усилий, опустите его и зафиксируйте заготовку.

Прижимайте заготовку: закручивайте верхний винт и фиксируйте ограничительную гайку.

! Во время гибки заготовка не будет проскальзывать, т.к на винт нанесена насечка.

Чтобы согнуть дугу, вращайте ручку. Заготовка сгибается по заданному радиусу.

Гибка происходит без усилий.

Линейка и ограничительная гайка нужны для быстрого серийного производства дуг.

Чтобы изготовить идентичную дугу, зафиксируйте ограничительную гайку или поставьте отметку на линейке.

На что обратить внимание при выборе ручного трубогиба?

Если вы решили купить трубогиб, обратите внимание на рекомендации специалистов:

Выбирайте продуманные до мелочей трубогибы, чтобы выпускать серийные изделия с постоянным качеством

Чтобы получать дуги без заломов и трещин, боковые опорные ролики должны быть прочно зафиксированы. Металл не должен смещаться в процессе.

Чтобы гнуть дуги одинакового радиуса, выбирайте трубогибы с линейкой. Она упрощает работу — по ней удобно замерять показания и ориентироваться на них во время гибки нескольких дуг.

Чтобы процесс не был в тягость, выбирайте трубогибы, на которых гибка происходит без усилий. Гнуть трубы легко на тех трубогибах, конструкция которых продумана до мелочей.

Выбирайте надежные станки из закаленной стали

Все детали станка должны быть выполнены только из высокопрочной стали. Например, модели BendMax изготовлены из стали твердостью 42-48 HRС, она устойчива к изнашиванию и деформации. Поэтому станки служат долго, не требуют ремонта или покупки расходников.

Когда вы часто сгибаете металл на трубогибе, большая нагрузка приходится на опорные и прижимной ролики. Поэтому выбирайте модели с роликами из закаленной стали.

Выбирайте компактные, мобильные трубогибы

Если вы хотите использовать станок на даче или в гараже, выбирайте переносной и компактный трубогиб. На трубогибе должно быть подготовлено достаточно отверстий, чтобы зафиксировать его на рабочей поверхности.

  • Выбирайте трубогиб исходя из ваших потребностей
  • Если вам нужно согнуть теплицу или навес для дачи, подойдет модель Bendmax-200.
  • Если вы используете трубогиб на производстве и гнете дуги часто, выбирайте Bendmax-300.

Обе модели сделаны в России. Гарантия на каждую — 3 года.

  1. Отличия — в максимальном размере материала.
  2. На BendMax-200 работают с квадратной трубой 40х40х2 мм.
  3. На BendMax-300 работают с квадратной трубой 40х40х2,5 мм.
  4. Не переплачивайте — выбирайте трубогиб по принципу “Цена = Качество”

Цена трубогибов не всегда определяется качеством, рекомендуем выбирать модели отечественного производства и анализировать комплектацию. Оптимальные расценки предлагает сайт www.kovka-stanki.ru. Популярные модели трубогибов можно приобрести за  15 — 19 тысяч рублей.

Посмотрите видео о сравнении трубогибов. Все три стоят одинаково, но разительно отличаются по качеству.

Информация  и характеристики трубогибов Bendmax взяты с официального сайта www.kovka-stanki.ru.

3 марта 2017

Разделы: Гибочные станки, Оборудование для кузни, Станки для холодной ковки

Области применения и особенности эксплуатации

Бездорновые трубогибы, реализующие гибку тонкостенных труб обкаткой, предназначены лишь для сравнительно больших радиусов гиба, поскольку в противном случае на внутренней части образующей поверхности образуются складки (гофры). В частности, минимально допустимый радиус гиба не может быть менее 3…4 наружных диаметров заготовки. Проектируемый трубогиб для профильной трубы также должен разрабатываться с учётом этого ограничения.  Вместо диаметра в данном случае при расчёте учитывается значение площади поперечного сечения трубы F, с использованием следующего соотношения

Значение dэкв впоследствии применяется при определении минимально допустимого радиуса гибки заготовки.

Виды трубогибов включают также и их разновидности, реализующие гибку методом холодной вальцовки. Агрегат, реализующий такую технологию гибки (обычно – трёхроликовый)  называется трубогибочными вальцами. Конструкцией такого оборудования предусматривается установка 3-х гибочных роликов,  два из которых размещаются в одной плоскости. Подлежащая деформированию заготовка устанавливается в ручьи этих роликов. Расстояние между ними подбирается таким образом, чтобы обеспечить качественный гиб на нужный угол без складкообразования. С увеличением процентного содержания углерода в материале  круглой трубы межосевое расстояние между роликами увеличивают, используя данные следующей таблицы:

Выбор межосевого расстояния между роликами трубогиба в зависимости от материала изгибаемой заготовки
МатериалСтали 08, 10, Ст 1,Ст 2Стали 15,20, Ст 3Стали 25,30, Ст 4Стали 45,50, Ст 5Медь и её сплавыАлюминий и его сплавы
Rmin/s0,40,50,61,00,25 …0.30,4 … 0,6

Здесь Rmin— минимальный радиус гибки, мм; s – толщина стенки изделия, мм

Зажим заготовки подвижным роликом обеспечивает её предварительное натяжение до начала гибки, чем предотвращается ничем не ограниченное деформирование трубы в начальный момент вальцовки.

Дорновой трубогиб

После этого производится подведение третьего ролика к месту гиба с  последующей деформацией заготовки. Трёхроликовый агрегат оснащается одним из следующих вариантов привода:

  • гидравлический привод от цилиндра, к штоку которого прикрепляется средний ролик;
  • электромеханический привод, при котором станок снабжается червячным редуктором и механизмом типа «винт-гайка»;
  • ручной механический (рычажный) привод — для трубогибов с допускаемым внешним диаметром изделия до 25 … 40 мм, причём меньшее значение соответствует стальным заготовкам.

Сколько различных сечений профиля роликов, столько же должно быть и прижимов.

Роликовый трубогиб для профильной трубы позволяет производить по рассмотренной технологии кольца, спиральные элементы и даже пространственные профили, угол гиба которых не превышает соотношений, разрешённых таблицей. Ещё больше возможностей у вальцовочных станков, предназначенных для гибки изделий круглого поперечного сечения. Это объясняется меньшим значением момента сопротивления круглого сечения той же площади, что и квадратное, либо прямоугольное.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
