Акт о проведении опрессовки
Когда проверка на прочность отопительной системы проводится профессиональными организациями в жилых зданиях с централизованной схемой, обязательно составляется акт о выполненных работах. В этом документе описываются условия испытаний, и дается заключение о качестве тепловой сети и оборудования.
Однако акт о проведении опрессовки нужен лицу, ответственному за эксплуатацию централизованных отопительных систем.
Для частного хозяйства с децентрализованным отоплением, тем более сделанного своими руками, ответственным лицом по умолчанию является сам домовладелец. Естественно, выполняя работы, направленные на проверку целостности и надежности домашнего отопления, хозяин вряд ли станет писать акт о проведенных испытаниях самому себе.
По результатам опрессовки, проведенной муниципальными службами и жилищными товариществами, составляется акт. Владельцу частного дома тоже не помешает зафиксировать показания манометров в ходе выполнения проверки работоспособности системы
Не будет лишним сохранить на будущее условия и параметры, при которых проводилась опрессовка:
- значения испытательного давления;
- время выдержки;
- температуру жидкой среды;
- разницу давлений начала и конца периода выдержки.
Эти данные пригодятся для сопоставления с показателями следующей проверки. По цифрам можно в какой-то степени судить об общем состоянии отопительной системы. Информацию желательно записывать и хранить в специально сделанном для этих целей домашнем журнале. Или же выбрать более современный вариант – электронный журнал.
Несмотря на относительно малые значения рабочих параметров децентрализованной отопительной системы частного жилища, опрессовку рекомендуется проводить по всем законам испытаний подобных систем. Такой подход обеспечит защиту от неожиданных порывов, позволит своевременно определить места потенциальных дефектов.
Развернутая информация об опрессовке металлопластиковых трубопроводов изложена в этой статье.
Акт опрессовки системы отопления
В этом документе отображают следующую информацию:
- Какой именно использован метод опрессовки;
- Проект, в соответствии с которым произведена установка контура;
- Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
- Как устранялись выявленные неисправности;
- Результаты проверки;
- Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.
Зачем необходимо промывать систему отопления?
Накипь, собирающаяся на стенках труб, батарей обуславливает возникновение многочисленных проблем. Во-первых, значительно ускоряется механический износ труб. Во-вторых, в существенной степени уменьшается теплоотдача системы, а это негативный фактор. Так, специалисты утверждают, что накипь толщиной 1 мм на 15% снижает уровень теплоотдачи, т.к. теплопроводимость накипи примерно в сорок раз меньше аналогичных параметров металла. Это свидетельствует о том, что даже тонкий слой накипи повреждает металл и может привести к появлению свищей, к разрыву труб.
Кроме того, в отрицательную сторону изменяются ключевые показатели отопления. Это означает, что затраты на топливо вырастают, а эффективность падает. Как видите, последствия весомые, поэтому промывка трубопроводов отопления и радиаторов крайне необходима.
Резюмировать вышесказанное можно так: основной целью промывки отопления является достижение максимальной экономии тепла и денег потребителя. Необходимо четко понимать, что трубы, забитые различными отложениями, часто становятся причиной возникновения аварийных ситуаций. В идеале, промывка радиаторов отопления, а также трубопроводов должна производиться раз в год.
Перед выполнением спектра работ следует провести диагностику системы. Полученные показатели покажут специалисту полную картину, то есть он узнает состав и характер отложений. Исходя из результатов, будет подобрано соответствующее оборудование, а после проведения промывки нужно выполнить антикоррозионную обработку стенок труб. Благодаря этой процедуре на некоторое время предотвращается появление отложений, накипи.
Инструкция по промывке отопительной системы

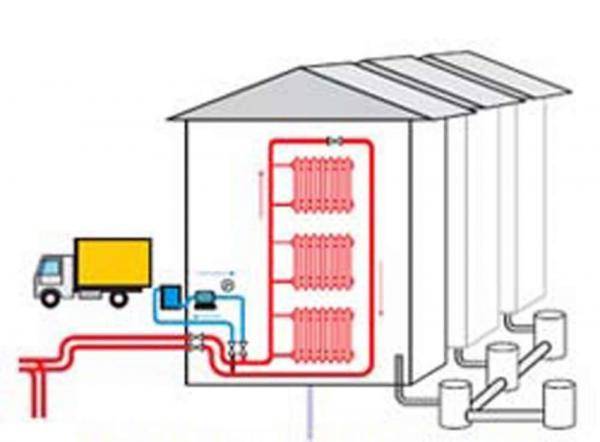

Схема пневмоимпульсной очистки
Существует 2 основных метода промывки отопительной системы, а именно:
- с применением специального гидропневматического оборудования;
- с использованием химических реагентов.
Промывание по гидропневматическому методу

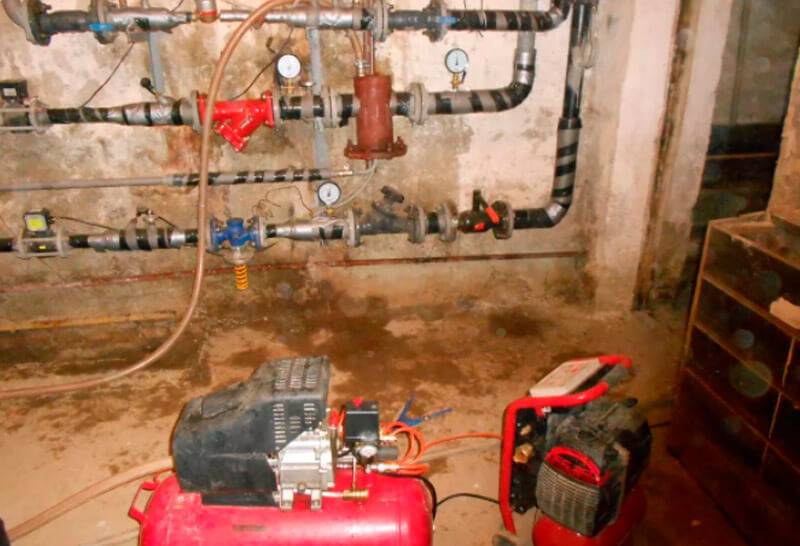

Гидропневматическая промывка систем отопления — инструкция
Гидропневматическая промывка систем отопления — инструкция
Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.
Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.
Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см 2 .
Последовательность действий выглядит следующим образом.
Перед началом работы нужно перекрыть все краны
Торцевые футорки откручиваются с помощью ключа
Первый шаг. Перекрываем задвижку «обратки».

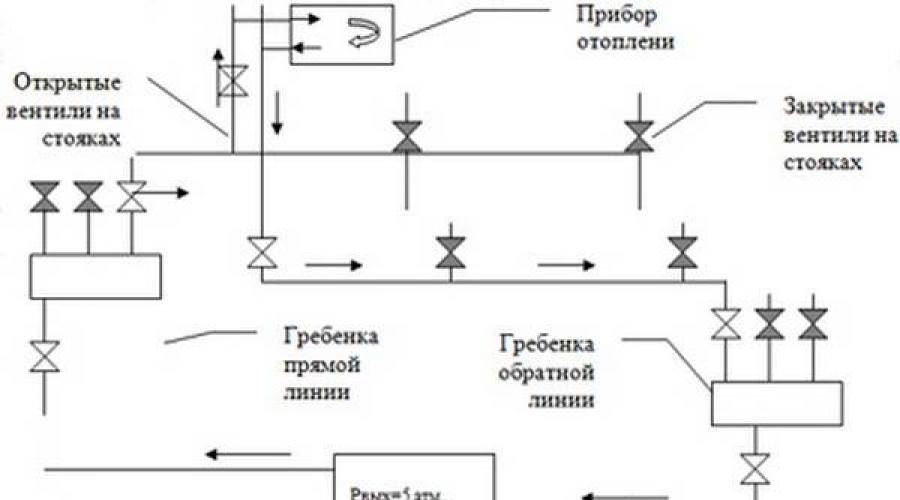

Схема линий отопительной системы
Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.
Третий шаг. Сбрасываем «обратку».
Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см 2. а затем открываем вентиль, к которому он подключен.
Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.
Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:
- закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
- закрываем открытую задвижку, а затем открываем подобную на «обратке»;
- сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.
Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.
Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.
Химическое промывание
Схема химической промывки труб
К использованию этого метода можно прибегать только в двух случаях, а именно:
- при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
- при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.
Важно! Если трубы очень старые, со следами коррозии и деформационными повреждениями, от промывки может не быть никакого положительного результата. Химические реагенты попросту растворят ржавчину, в результате чего трубы начнут протекать
Единственным эффективным решением в подобной ситуации станет замена отслуживших магистралей.
Реагент для промывки
Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.
Реагенты для промывки и защиты систем отопления
Важно! По требованиям СНиП подобного рода реагенты запрещено сливать в канализацию. Лучший вариант – нейтрализация использованной смеси с помощью специального состава
Его вы можете купить там же, где и промывочный раствор.
Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.
Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

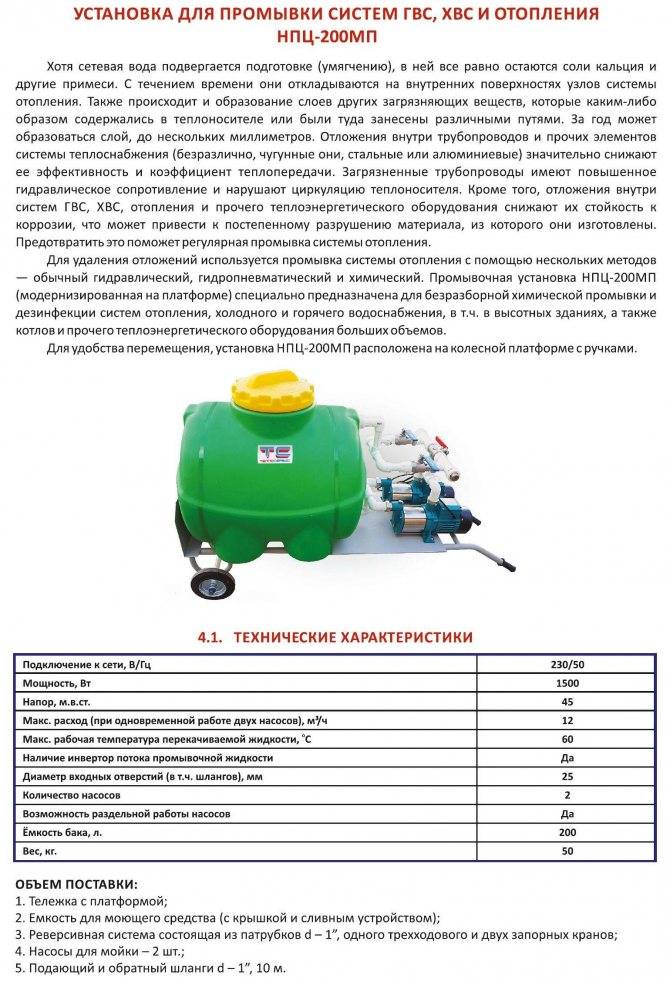

Используемые устройства
Чистка трубопроводов может производиться разными способами, причем для каждого из них подбирается определенный агрегат. Цена некоторых аппаратов может быть достаточно высокой, так как их эффективность находится на должном уровне. Отдельные работы можно осуществить своими руками, используя недорогие приспособления.
Гидродинамические установки
В качестве основного оборудования выступают водоструйные машины, подающие жидкость под высоким давлением. С их помощью удается устранять отложения в трубопроводах с диаметром от 20 мм и выше. Высокая эффективность метода достигается благодаря применению специальных насадок.
Водоструйный аппарат компактных размеров.
Гидродинамическая технология удаления накипи и других загрязнений считается наиболее щадящей, так как при проведении работ внутри коммуникационной системы не создается чрезмерного давления. Данная операция полностью безопасная для установленных элементов.
Ее особенности рассматриваются ниже:
- Продвижение насадки обеспечивается благодаря реактивной тяге, которая создается под действием высоконапорных потоков воды, выходящих из отверстий в специальной форсунке.
- Данная установка для промывки систем отопления работает наиболее эффективно при использовании высокопроизводительных насадок. Их выбор должен делаться в зависимости от характера засорения.
- При самых сложных заторах применяются цепочные карусели и роторные наконечники. Образовавшиеся пробки в коммуникационной сети успешно устраняются пробивными насадками.
Так выглядит насадка для напорной очистки.
Пневмогидравлические агрегаты
Основным прибором является компрессор для промывки системы отопления или насос, позволяющий осуществлять накопление сжатого воздуха и производить в определенный момент времени резкий выброс. В данной ситуации очищение выполняется путем создания кинетического импульса в жидкой среде. Завихрения воды удаляют отложения от поверхности трубопровода.
Пневмогидравлическая конструкция имеет специальную емкость, предназначенную для сжатого воздуха, который обычно нагнетается компрессором. Однако также может использоваться специальный насос для промывки системы отопления. Он представляет собой цилиндр, оснащенный поршнем.
Одна сторона прибора контактируется с воздухом, а другая – с водой.
Демонстрируется агрегат для проведения пневмогидравлической промывки.
- В самом начале устройство соединяется с элементами отопления посредством коммутатора и переходных шлангов.
- После этого в систему заливается вода, которая попадает непосредственно в цилиндр основного прибора, передвигая поршень в исходную позицию.
- Далее происходит зарядка баллона до тех пор, пока не создастся необходимое давление.
- На основном этапе при помощи поршня создается ударная волна, позволяющая осуществить чистку труб.
Приспособления механического воздействия
В таком случае применяются гибкие валы с приводом, на одной стороне которых размещаются металлические щетки. В качестве инструмента, вращающего стержень, обычно выступает дрель.
Далее приводится инструкция, рассказывающая о порядке проведения работ.
Представлен гибкий вал в собранном виде.
- На начальной стадии подготавливается система к проведению очистных мероприятий. Полностью сливается теплоноситель, раскручиваются фитинги для труб в нужных местах.
- Собирается конструкция, которой будет производиться механическое удаление накипи и других загрязнений из трубопроводов. К одному концу крепится щетка из металла подходящих размеров, а к другому – дрель.
- Постепенно гибкий вал вводится во внутреннюю часть проводящих элементов системы. При вращении приспособления вокруг своей оси от стенок труб будет отваливаться накипь.
Электрогидравлические аппараты
Принцип действия подобных установок основывается на том, что в жидкую среду вводится коаксиальный кабель, который имеет подключение к прибору высоковольтных импульсов. Устройство создает повторяющиеся электрические разряды частотой от 1 до 10 Гц. Благодаря этому происходит разрушение накопившихся отложений.
Пример электрической установки.
Многие модели очистительного оборудования такого типа способны очищать трубопроводы, диаметр которых колеблется в пределах 10-100 мм. В комплектации с оборудованием могут поставляться дополнительные устройства.
Опрессовка водой и воздухом
Итак, как уже было отмечено, проверка может быть гидравлическая или пневматическая.
Использование воды. Одной из составляющих любого контура отопления является спускной кран. Размещается этот элемент всегда в самой нижней точке. К нему подключается насосное оборудование, затем в систему закачивается вода. Медленно заполняя контур, жидкость вытесняет из труб воздух, который во время проверки неоднократно спускают.
В процессе их эксплуатации внутри отопительной конструкции собирается грязь, солевые отложения и известковый налет. Так, вместе с опрессовкой выполняется и промывка системы. Испытание контура обогрева происходит до тех пор, пока трубы не заполнятся полностью. После этого давление в них начинает подниматься. За его трансформациями наблюдают при помощи манометра.
Давление должно оставаться на одном уровне в течение 25-30 мин. Если же оно упадет, то это значит, что в системе имеется протечка. Необходимо принять меры по обнаружению течи. В этом случае проверяются все радиаторы, сварочные швы, резьбовые соединения, запорная арматура и пр. После устранения дефектов, нагнетание выполняется повторно.
Применение воздуха. Опрессовка каналов обогрева с применением воздуха производится приблизительно так же, как и водой. Однако в этом случае в контур нагнетается не вода, а, соответственно, воздух. Воздушная проверка осуществляется в том случае, если ни в коем случае нельзя допустить возникновения протечек. Но при испытании воздухом нужно тщательно следить, чтобы после проверки в системе не сохранились воздушные пробки.
При таком способе опрессовки отслеживать возможное понижение давления приходится дольше, поскольку воздух сжимается сильнее жидкости. Данный способ испытаний должны выполнять исключительно профессионалы.
Проверка системы отопления с применением воздуха выполняется и в том случае, если невозможно провести испытания с использованием воды. К примеру, в зимний период.
Перед началом работ по опрессовке составляется специальная программа, которая утверждается инженером теплоснобжающей организации. В ней должны быть определены:
- Последовательность выполнения работ.
- Порядок действия специалистов.
Кроме того, обозначается, какая именно бригада будет выполнять работы и какие бригады работают на смежных участках. Испытания отопительного оборудования производятся под четким руководством начальника смены. При этом все иные меоприятия по ремонту или обслуживанию отопительной магистрали, должны быть прекращены.
Запрещено пребывать в непосредственной близости от испытуемого трубопровода при проуцессе поднятия уровня давления до максимального значения. Осмотр компонентов отопительного оборудования должен происходить исключительно при его средних величинах.
В случае проведения работ на участках, смежных с испытуемым, они должны быть ограждены и отключены от испытательного оборудования. Если проверка была проведена с соблюдением всех вышеизложенных норм, подписывается акт проверки.
Способы промывки
Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:
- химическая;
- дисперсная;
- гидродинамическая;
- пневмоимпульсная;
- гидропневматическая.
При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов
Химическая промывка
Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.
Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.
Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:
- подбор состава в зависимости от особенностей отопления;
- приготовление раствора в строгом соответствии с инструкцией;
- заполнение системы отопления химическим веществом с помощью насоса;
- прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
- удаление раствора из труб, промывка системы отопления под напором;
- заполнение системы теплоносителем.
Дисперсная промывка
Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.
Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.
Гидродинамическая промывка
Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.
Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.
Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.
Пневмоимпульсная промывка
Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.
Гидропневматическая промывка
Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:
- Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
- Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.
Механическая чистка
Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.
Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.
Промывка отдельного радиатора
Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:
- подключают кран;
- присоединяют к нему штуцер и шланг;
- свободный конец шланга опускают в унитаз;
- открывают кран, придерживая шланг, промывают в течение получаса.
Процесс опрессовки
Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.
Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.
Далее процесс такой:
- Если система была в эксплуатации, сливается теплоноситель.
- К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
- Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
- Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
- Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
- Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.
Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.
| Тип испытываемого оборудования | Испыательное давление | Длительность испытания | Разрешенное падение давления |
|---|---|---|---|
| Элеваторные узлы, водонагреватели | 1 МПа(10 кгс/см2) | 5 минут | 0,02 МПа (0,2 кгс/см2) |
| Системы с чугунными радиаторами | 0,6 МПа (6 кгс/см2) | 5 минут | 0,02 МПа (0,2 кгс/см2) |
| Системы с панельными и конвекторными радиаторами | 1 МПа (10 кгс/см2) | 15 минут | 0,01 МПа (0,1 кгс/см2) |
| Системы горячего водоснабжения из металлических труб | рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2) | 10 минут | 0,05 МПа (0,5 кгс/см2) |
| Системы горячего водоснабжения из пластиковых труб | рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2) | 30 минут | 0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2) |
Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа
И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)
Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).
Таблица соответствия разных единиц измерения давления
С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:
- Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
- Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).
Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.
https://youtube.com/watch?v=ruN3puj3EyU
В каких случаях составляется
Акт обязателен при:
- Вводе в эксплуатацию нового оборудования. Акт будет подтверждением того, что каждый элемент находится на своем месте, монтаж произведен ответственно, система работает.
- Наступлении отопительного сезона. После летнего перерыва в работе трубы могли выйти из строя. После проверки их пропускной способности и составляется акт.
- Уже проведенных ремонтных работах.
- Возникновении купированных аварийных ситуаций на трубопроводе. Специалисты таким образом выявляют объем необходимых работ, слабые места существующей отопительной сети.
Для бесперебойной работы системы отопления необходимы контрольные профилактические проверки, достоверная информация о качественном функционировании системы при запуске.
