Как собрать слив для раковины: инструктаж по установке слива с переливом

Установка сифона

Процесс установки слива на кухне проводится по такому алгоритму:

1. Перед монтажом проводят подготовительные мероприятия. Трубу нужно очистить от ржавчины и других отложений, после этого необходимо установить резиновую прокладку под патрубок. Окончание пластиковой трубы выводят на нужный уровень и соединяют с канализационной системой при помощи специального переходника.
2. Демонтируется старый прибор: при помощи отвертки выкручивается винт, вытягивается стальная защитная решетка.
3. На следующем этапе работ тщательно очищается посадочное место с обеих сторон раковины, удаляется грязь и ржавчина.
4. Устанавливается новый сифон, закрепляется его положение при помощи винта.
5. Можно сделать двойное подключение. Для этого к сифону подсоединяют отводящий шланг от посудомоечной машины. Перед проведением таких работ в отводах закрепляют заглушки, вставляют гофру в канализацию и проверяют систему на герметичность.
6. Если протечек не выявлено, можно приступать к подключению дополнительной бытовой техники.

Чтобы не перелить жидкость в местах соединения сливных патрубков посудомоечной и стиральной машины, проводится дополнительное закрепление сифона металлическими хомутами. Во время монтажа патрубков необходимо следить за их положением. Шланги не должны перекручиваться или изгибаться, это будет препятствовать проходу воды.

Слив с переливом

В наше время очень популярным стало использование сливов, оснащенных системой перелива. Их особенность заключается в том, что можно не бояться выхода воды из раковины за края. Специальное отверстие перелива, установленное на определенном уровне, не позволит затопить соседей. Ранее подобные конструкции применились в ванных, однако сейчас они регулярно встречаются в раковинах.

Давайте разберемся, как такой слив для раковины верно установить, каковой будет последовательность ваших действий. Разумеется, можно отстраниться от выполнения данной работы, просто доверив ее специалистам. Но на самом деле в этом нет ничего сложного, сборка система не отнимет много времени. Так зачем тратить лишние деньги на то, что вы вполне можете сделать своими собственными руками?

Особенности монтажа

По сути, из инструментов вам потребуется только отвертки. Крестовая или плоская — все зависит от того, какие винты использовались производителем.

Желательно сразу приобрести раковину, имеющую отверстие под слив-перелив. Хотя некоторые умельцы вооружаются электролобзиком, и делают нужное отверстие самостоятельно. Итак, приступаем к монтажу.

1. Разложите все комплектующие на полу, поставьте перед собой инструкцию по сборке от производителя. Так будет намного проще разобраться.
2. На основание внизу мойки поместить большую прокладку из резины. Прокладка поменьше и мягче должна располагаться снизу верхнего элемента выпуска. После этого со стороны мойки к сливному отверстию подводят металлический компонент выпуска, располагая его прямо на прокладке. Соединяются элементы при помощи полого винта, который также выполнен из пластика. Убедитесь, что патрубок и отверстие перелива совпадают, после чего плотно затягивайте.
3. Перелив собирают, начав с определения оптимальной высоты патрубка. Черный компонент трубки, на котором имеется специальный фиксатор, следует соединить с белой частью на выбранной высоте. Эту трубку нужно закрепить к мойке, установив перед этим между поверхностями прокладку из резины. Уже после этого можно на белую часть патрубка перелива надеть гайку вместе с прокладкой в виде конуса. Патрубок перелива и выпуск соединяют вручную, затянув гайку.
4. Следующий этап — это сборка гидрозатвора и гофры. В соответствующие пазы вставляется прокладка, подсоединяют к патрубку выпуска, вручную затягивают гайку. Аналогичным образом фиксируется гофра.
5. Теперь мойку можно поместить на ее место в столешнице, соединить гофру с системой канализации.
6. Последний этап — это монтаж сетки-заглушки.

https://youtube.com/watch?v=RQNUV5sSFqo

Кстати, использование гофрированных труб не всегда актуально. По возможности, замените их на гладкостенные. Они не так засоряются, очищать их намного легче.

Как вы видите, подключить слив для раковины вполне можно и собственными руками. Сложного в этой работе нет ничего, а времени она отнимает совсем немного. Вооружитесь парой отверток, уверенностью, а также качественным сифоном. Это основные условия для успешной работы.

Виды сифонов для ванн

Существует 3 вида сливов, различающихся механизмом работы:

• ручной (механический);
• полуавтоматический;
• автоматический.

Для использования ручного (механического) устройства дополнительные методы воздействия не требуются. Открывается и закрывается сливное отверстие вручную при помощи запорной пробки. Этот вид слива достаточно прост, надежен, обладает большим сроком использования, поэтому наиболее популярен.

Полуавтоматический сифон приводит в действие тросовый или рычажный механизм. Закрывается слив специальным запорным клапаном. Чаще всего такую конструкцию используют на отверстиях слива и перелива воды выше уровня. Так как в сборке данной установки присутствуют движущиеся составляющие и узлы, надежность ее несколько снижается.

Автоматический слив представляет собой единый механизм с наполняющей системой. Она работает от встроенного процессора.

Этот вид сифона оборудован управляемым клапаном «клик-клак». Он приводится в движение давлением водного столба. Автоматическая конструкция позволяет наполнить ванну водой до требуемого уровня. Кроме того, присутствует возможность установить нужную температуру воды и поддерживать ее. Если температура понижается, автоматически срабатывает затворный клапан и вода сливается, а наливное устройство восполняет количество жидкости.

Для выделки сифонов используются такие материалы, как пластик, нержавеющая сталь, латунь, чугун, медь. Наиболее эксплуатируемыми являются сливы из пластика. Они долговечны, просты в монтаже и эксплуатации.

Подключение к раковине

Для обустройства подключения раковины на кухне и ее последующей комфортной эксплуатации рекомендуется использовать изделия с отверстием для слива в 3,2 см диаметром. Именно такие параметры отверстия считаются наиболее удобными и при этом компактными, кроме того, данный параметр обеспечивает простоту монтажа сифона для различных моек, а также легкость в последующей эксплуатации.

Прежде чем браться за монтаж изделия, следует первым делом познакомиться с его устройством. Любой сифон для подключения моек в кухне – это изделие, состоящее из таких составных частей, как:

• патрубок пропускной пластиковый, укомплектованный металлической вставкой;
• прокладка для патрубка, изготовленная из латекса;
• гайки с диаметром в 3,2 см из пластика;
• манжет-юбка из эластичного и мягкого пластика, с отверстием в ней 3,2 см диаметром;
• затяжной винт, созданный из стали;
• накладка для сливной части, также из стали;
• корпус изделия, называемый бутылкой;
• нижняя пробка;
• прокладка из резины в форме кольца;
• пробка для запирания слива, накладная.

В процессе монтажа сифонов такого рода на мойку или умывальник следует максимальное внимание уделять такому параметру, как герметичность каждого соединения конструкции

Пошаговая сборка сифона для раковины на кухне с переливом

После демонтажа старого сифона и очистки сливного отверстия можно приступать к сборке нового устройства. Обычно инструкция к сборке и установке оборудования прилагается к товару в упаковке, но подробного описания зачастую в ней нет, поэтому многие не могут разобраться, что и в каком порядке выполнять. Данная подробная пошаговая инструкция поможет вам в этом,на первый взгляд, нелегком деле.

Итак, начать стоит с полной проверки комплектации сифона, чтобы в процессе не выяснилось, что имеются недостающие детали. Точная комплектация сифона должна быть указана в инструкции к изделию. Выше было описано, какие составляющие имеет бутылочный сифон с переливом, однако устройства бывают разные, соответственно, и комплектация у каждого своя.

После проверки комплектации разложите все комплектующие перед собой, чтобы было удобно искать нужную деталь. Весь этап установки нового сифона можно разделить на 3 этапа:

• сборка самого сифона;
• прикрепление его к мойке;
• соединение сифона с канализационной системой.

Начать лучше со сборки сифона.

1. На самое широкое по диаметру отверстие сифона наденьте плоскую прокладку и прикрутите горловину сифона.
2. Затем на горловину (патрубок), которая будет крепиться к выпуску, наденьте накидную гайку, потом натяните конусную прокладку, чтобы тупой конец был вверху. Теперь вставьте горловину в верхнее отверстие сифона и закрутите,но не очень крепко. Не потеряйте гайку в сливной воронке патрубка!
3. Далее отводящий патрубок прикрепите по тому же принципу: сначала наденьте накидную гайку, затем конусную прокладку и присоедините отводящий патрубок к нужному отверстию в сифоне.

На этом этапе сама конструкция сифона готова! На фото ниже показано, как должен выглядеть собранный сифон.

Теперь необходимо прикрепить собранный сифон к раковине.

1. Положите на горловину сифона полосками вверх уплотнительное рифленое кольцо. Останется одно кольцо, которое нужно закрепить под металлической сеткой.
2. Металлическую сетку положите в отверстие в чаше мойки, а сифон подставьте под раковину, придержите его и выровняйте, затем металлический болт вставьте в отверстие решетки.
3. Крепко закрутите металлический болт, чтобы конструкция присоединилась к мойке плотно, как продемонстрировано на фото ниже. Можно пользоваться любым удобным для этого инструментом: отверткой, стамеской или даже монеткой.

Осталось лишь соединить сифон с канализационной системой. Для этого на свободный конец отводящего патрубка надевается конусный уплотнитель, и таким образом присоединяется к канализации.

Для сифонов с переливом принцип соединения переливного шланга с корпусом сифона тот же: сначала накидывается пластиковая гайка,затем прокладка тупым концом вверх, и прикручивается к отводу. Другой конец перелива прикрепляется к мойке с помощью винта и отвертки. Преимущество систем сифонов с переливом в том, что они снижают вероятность потопа на кухне. Также функция автослив дает возможность набрать в раковину воду, а затем ее слить простым нажатием кнопки.

После завершения установки новой системы необходимо проверить ее работу. Наберите воду в раковину, затем слейте: проверьте работу системы перелива, а также самой конструкции сифона. Если нигде ничего не протекает, то все сделано правильно! Вы отлично справились с задачей! Если же все же откуда-то бежит, то либо вы слабо закрутили гайку, либо это последствия некачественной работы производителя.

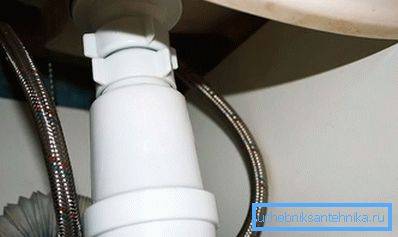

Таким образом выглядит правильно собранная система слив-перелив (сифон для раковины на кухне с переливом).

Столкнувшись с проблемой замены сифона, знайте, что это несложная процедура, и если вы внимательно ознакомитесь с данной инструкцией, то справитесь сами быстро и качественно! Обычно сборка сифона отнимает не более 20-30 минут времени.

установка и Подготовка

Перед тем как собрать новый слив на раковине направляться проверить его комплектность, и уровень качества всех подробностей. Для монтажа сливов старого типа (с элементами из резины и пластмассы) инструмента, в большинстве случаев, не нужно. В данной ситуации не появляется кроме этого необходимости в дополнительной герметизации мест соединений, т. е. в применении особого клея либо герметика.

Неспециализированный порядок сборки системы слива для раковины на кухне либо в ванной приведен ниже:

• прежде всего производятся все нужные соединения с раковиной;
• после этого на сливном отводе монтируется сифон;
• на последней стадии сборки оказавшаяся конструкция стыкуется с канализацией.

При креплении слива к раковине сначала монтируется труба с резиновой прокладкой и защитной решёткой продевается в отверстие сверху, по окончании чего снизу она поджимается пластмассовой гайкой. При винтовом соединении сливная труба с отверстием под крепеж подводится снизу, а прижатая сверху решетка фиксируется на ней посредством особого винта.

Дополнительные функциональные элементы

Сифоны, устанавливаемые под раковину, могут иметь следующие вспомогательные приспособления:

• Слив-перелив. Если умывальник оснащен вторым верхним сливом, под нее устанавливается сифон, оснащенный добавочной трубой (переливом). Это позволит избежать случайных затоплений.
• Донный клапан. Механизм, устанавливаемый в сливное отверстие вместо решетки и выполняющий функцию пробки.

• Дополнительный боковой штуцер для подключения бытовой техники (стиральной или посудомоечной машинки).
• Дублированный отвод. Его имеет специальный сифон, предназначенный для моек с двумя чашами. Слив для них выбираем с нужным количеством отводов. Именно такое устройство изображено на фото внизу.

Шаг 1. Демонтаж старого сифона

Перед тем как установить новый сифон для кухни нужно снять старый. Для этого возьмите крепкую отвертку и открутите винт в центре решетки в сливном отверстии как показано на фото справа. Обязательно поставьте тазик под сифоном. Когда сифон снимется, начисто протрите сливное отверстие.

Гайка и винт сливной решетки часто со временем прикипают друг к другу, а потому очень сложно откручиваются. Если вы никак не можете раскрутить винт, то нужно отсоединить нижнюю часть сифона, оставив один патрубок, а затем попробовать покрутить, чтобы помочь гайке и винту освободиться. Чаще всего этих манипуляций бывает достаточно.

Подсоединение к канализационной системе

Подключение сифона к канализации на кухне происходит с использованием гофрированной трубы. Гибкий патрубок позволяет подключить оборудование, независимо от его расположения. Если раструб канализации имеет большее отверстие, чем гофра, то для герметизации соединения применяется резиновая прокладка или специальный переходник из пластмассы. Слив сифона должен плотно прилегать к отверстию канализационной системы.

На завершающей стадии работ проверяется герметичность всех соединений с помощью большого напора воды. Если монтаж выполнен правильно, то протечек под мойкой не будет.

Виды сливных устройств под раковину

По принципу устройства

Сливные системы для раковины делятся на два типа:

• Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.
• Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы. Изгиб трубы может быть выполнен в форме «S» или «U».

Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.

Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.

Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины

Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.

Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.

В продаже встречаются также устройства смешанного типа.

Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы

Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.

Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.

Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.

Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.

В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры

Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами. Но стоит учитывать, что переходные манжеты не будут гарантировать такую надежность, как те же трубы расчетного диаметра.

По материалу изготовления

Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.

Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.

В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.

Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.

Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.

Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни. Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.

Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.

Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.

Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок

Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.

Основные разновидности

По своей конструкции все сифоны, применяемые для кухонных моек, можно разделить на несколько видов:

1. Бутылочный. Это жесткая конструкция, которую снизу можно открутить. Благодаря этому устройство быстро и легко можно прочистить. В нижней съемной части задерживается не только мусор, но и случайно упавшие в мойку украшения или какие-то твердые предметы. К «бутылке» может быть подсоединен гофрированный или жесткий сливной трубопровод. Внутри корпуса постоянно находится вода, чем обеспечивается водяной затвор.
2. Гофрированный. По сути, это гибкая труба, изогнутая в определенном месте и зафиксированная хомутом. Изгиб предназначен для создания гидрозатвора. Оставшаяся часть сифона может свободно изгибаться в нужную сторону. Сифон гофрированный для мойки имеет существенный недостаток, выраженный в шероховатости его внутренней поверхности, на которой задерживается мусор. Из-за этого конструкцию часто приходится снимать и чистить.
3. Трубный. Это жесткая, изогнутая в виде буквы «S» труба, которая занимает достаточно мало места.
4. Плоский. Это обычный сифон, все элементы которого расположены в горизонтальной плоскости. Используется в случаях, когда под мойкой наблюдается дефицит свободного места.
5. Скрытый. Это может быть устройство любой конструкции, которое скрыто в стене или в каком-либо коробе.
6. С переливом. Дополнительным элементом в конструкции является жесткий переливной трубопровод, соединяющий верхнюю часть мойки со сливным шлангом.
7. Сифон для мойки с разрывом струи. Он отличается от обычного сифона наличием небольшого просвета (2-3 см) между выпускным и приемным водными отверстиями. Таким образом, пресекается путь проникновения микробов по направлению из канализационной трубы в мойку. Такие изделия часто можно встретить в заведениях общепита.

Сборка сифона для кухонных моек

Сборку кухонного сливного устройства разберем на примере его бутылочного типа. Сифон под мойку на кухню собирается в следующей последовательности:

• На верхнюю часть корпуса сифона, в месте нахождения наружной резьбы, надевается тонкая прокладка большого диаметра. Она обеспечит герметичность прилегания съемной нижней крышки к корпусу;
• Плотно закручивается нижняя крышка, имеющая внутреннюю резьбу;
• На патрубок, который будет крепиться к мойке, надевается накидная гайка;
• Снизу гайки на патрубок тупым концом надевается конусная шайба. В зависимости от того, на каком уровне будет находиться конусная шайба, регулируется глубина опускания сифона под мойку;
• Конец патрубка вставляется в верхнее отверстие конуса, после чего накидная гайка закручивается;
• К выходному отверстию на корпусе присоединяется сливной шланг. Для этого на патрубок шланга надевается пластмассовая гайка, а затем тупым концом надвигается конусная прокладка. Патрубок шланга вставляется в отверстие корпуса и затягивается гайкой;

Основные виды сифонов

Сифоны для умывальников классифицируют по принципу устройства. Посмотрев конструкцию в разрезе, специалист поймет, какая подходит лучше в том или ином случае. Кроме того, сифоны сделаны из разных материалов, от чего зависит их прочность и долговечность.

Виды сифонов.

Классификация по принципу устройства

Различают 3 основных типа сифонов (хотя модели у разных производителей могут отличаться деталями). К их числу относятся:

1. Бутылочные. Их называют колбообразными, поскольку они включают такой компонент в свою конструкцию. В таких системах вода поступает в сифон, но продвигается внутри по отдельной трубе меньшего сечения. Когда она достигает дна, то стоки проникают в полость между 2 цилиндрами, а затем сбрасываются в канализацию. Бутылочные системы особенно хороши для дачных домов, поскольку даже при длительном простое не пересыхают. Кроме того, сюда подключают одновременно несколько сливов.
2. Трубные. Классический вариант, оснащенный трубой с изгибом в виде U/S.
3. Смешанный вариант. Включает бутылочный элемент и гофрированный шланг.

Трубные и смешанные системы неплохо себя зарекомендовали на практике, особенно в городских условиях.

Деление по материалу изготовления

Существуют всего 2 вида материалов, которые используются для изготовления сифонов — это пластик, металл, поскольку они соответствуют назначению оборудования и условиям его эксплуатации.

Но у пластиковых сифонов для умывальника есть недостатки:

• небольшой срок эксплуатации;
• при их использовании нельзя добиться хорошей герметизации и приходится дополнительно использовать резиновые прокладки.

Металлические сифоны для раковины тоже обладают преимуществами:

• прочность;
• надежность;
• длительный срок службы;
• привлекательный внешний вид, поскольку часто такие конструкции изготавливают из латуни и делают хромированное покрытие;
• защита от грязевых отложений с внутренней стороны;
• простота монтажа.

Но у металлических сифонов имеются и недостатки:

• более высокая стоимость по сравнению с пластиковыми конструкциями;
• на внутренних стенках могут нарастать грязевые отложения, что повышает риск засора.

Для нестандартного оборудования

В оборудовании, которое выпускают для сдвоенных раковин, сифоны нужны с 2 выпусками. Их подключают одновременно к сливам обеих раковин. А затем на необходимом расстоянии от слива они снова объединяются в 1 колбу. Такие модели бывают трубного или бутылочного исполнения.

К числу нестандартных моделей относятся сифоны для раковин, установленных на открытой полке

Они стоят дороже, но важно сделать так, чтобы малоэстетичное сантехническое устройство было незаметно. Поэтому либо выбирают привлекательный латунный элемент, либо практикуют скрытый монтаж, пряча оборудование за декоративным экраном или нишей

Демонтаж ветхого сливного устройства

Если вы имеете дело с типовым пластиковым сливом отечественного производства, то никакого инструмента с целью проведения демонтажа не потребуется.

Порядок действий в этом случае следующий:

1. В первую очередь, направляться убедиться в том, что вентили подачи воды перекрыты.
2. После этого под раковину необходимо будет поставить ведро для сбора остатков воды, скопившейся в отстойнике сифона.
3. Для демонтажа сифона прежде всего нужно открутить пластмассовую гайку крепления на канализационном отводе, а после этого – отсоединить его.
4. Сейчас возможно будет отвернуть накидную гайку, при помощи которой сифон крепится на сливной трубе раковины.
5. Затем сифон с места его крепления, а остатки воды из его отстойника выливаются в ведро.
6. В последнюю очередь демонтируется слив раковины с защитной сеткой (для этого достаточно отвернуть накидную гайку, крепящую трубу к раковине).
