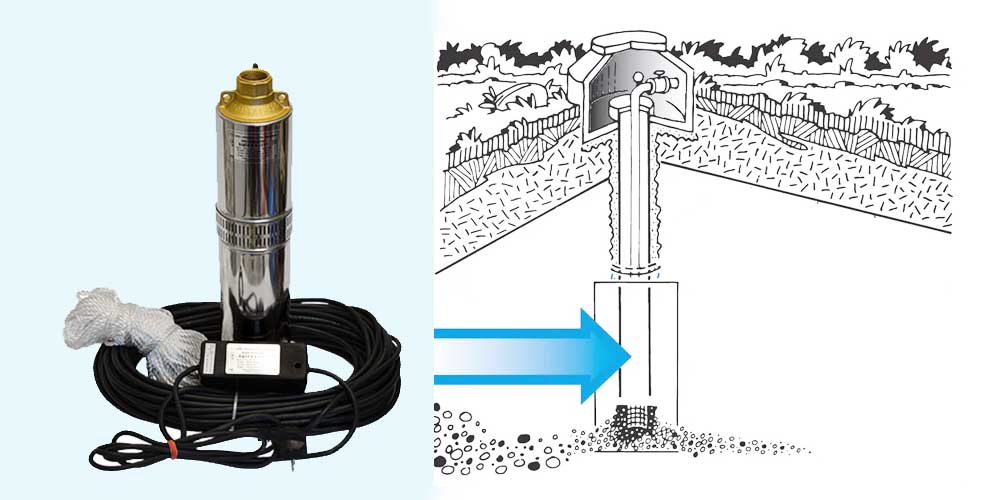

Выбор и подключение глубинного насоса для скважины

Подготовка материалов

Перед началом работ нужно приобрести необходимые материалы. Особый момент монтажа – опускание насоса в обсадную колонну. Для этого понадобится оригинальный канат. В заводскую комплектацию некоторых моделей погружных агрегатов входит полимерный шнур. При его отсутствии следует приобрести приспособление для спуска механизма в трубу отдельно.

К тросу предъявляются следующие требования:

• надежность и прочность, выраженные способностью выдерживать нагрузки, в 5 раз превышающие вес подвешиваемого оборудования;
• устойчивость перед разрушающим воздействием сырости, поскольку отдельные участки изделия находятся под водой.

Допускается использовать для гашения вибраций подручные материалы. Подойдет отрезок медицинского жгута или эластичного шланга. Подвешивать механизм на металлическом тросе или проволоке не стоит из-за вероятности повреждения крепления.

Следующий элемент, позволяющий правильно выполнить установку глубинного насоса в скважину, это кабель для снабжения оборудования электропитанием. Лучше брать провод с небольшим запасом по длине.

Подача воды из автономного источника к точкам потребления в доме осуществляется через водопроводную магистраль. Оптимальный вариант – полимерные трубы сечением 32 мм или больше. При меньшем диаметре невозможно обеспечить достаточный напор.

Допускается использовать металлический трубопровод при монтаже скважинного насоса. При этом резьбовые соединения обязательно уплотняются ФУМ-лентой, волокном из льна или специальным средством Tangit. Для дополнительного укрепления льняной подмотки применяется герметик на силиконовой основе.

Кроме того, перед тем как установить насос на скважину, нужно подготовить такие материалы:

• манометр;
• узел крепления, изготовленный из прочной стали;
• фитинги для фиксации электрического кабеля на трубной магистрали (можно использовать хомуты);
• обратный клапан;
• запорный вентиль, перекрывающий подачу воды, и т.п.

На выходном патрубке помпы устанавливается ниппельный переходник. В случае отсутствия в заводской комплектации насосного агрегата это устройство покупают отдельно.

При первичной прокачке скважины из нее удаляется большой объем сильно загрязненной жидкости. Для процедуры рекомендуется применять мощные модели, способные перекачивать грязную воду. После этого можно приступать к установке скважинного насоса стандартного исполнения для дальнейшей эксплуатации.

Выбираем источник

В качестве источника может быть выбрана скважина или центральный водопровод, но можно сделать и подвод из колодца и это будет стоить не дорого. Это надо рассматривать в каждом отдельно взятом случае.

Хорошо, если на территории дачного участка, который вы приобрели, имеется качественная скважина или колодец. Но если он отсутствует, его необходимо создать.

Колодец

Колодец – наиболее древний искусственный источник, обеспечивающий человека водой.

Что хорошо и что плохо

Прежде чем обустраивать колодец, убедитесь, что объем воды является достаточным для вашей семьи:

• Такой вариант более дешевый, чем создание скважины.
• Не обязательно прибегать к услугам специалистов, можно приобрести необходимые материалы и произвести все работы самостоятельно. На этом вы значительно сэкономите. Цена всей конструкции будет значительно ниже;
• Колодец служит дольше, чем скважина. Максимальный срок его эксплуатации составляет 50 лет. К тому же, колодец независим от электричества, в отличие от скважины.
• Но существует один недостаток: в нем может оказаться верховодка, значительно снижающая качество воды. Но такое случается лишь при неправильном выполнении гидроизоляции (см. Гидроизоляция колодца: способы и методы проведения работ).

В некоторых регионах предпочтение отдается бурению скважин. Причины могут быть самыми разными.
Возможно, поблизости имеется источник или подземная река с качественной водой, а, может быть, грунтовые воды находятся на глубине более 15 м.

Скважина «на песок»

При ее создании вода берется в верхних слоях грунта. достигается первый, В это варианте надо только дойти до первого слоя воды, который пригоден к употреблению. Над ним находится плотный суглинок, который фильтрует дождевые, талые и грунтовые воды.

Схема скважины на песок

 Итак:

• В каждом регионе водоносный слой залегает на разной глубине, поэтому глубина скважины «на песок» может составлять 10 — 50 метров.
• В скважине такого типа находится 500 л воды. Поскольку фильтры скважины со временем забиваются илом и песком, таким источником можно пользоваться примерно 5 лет.
• Большое значение имеет местность, на которой расположена скважина. Источник может оказаться неисчерпаемым, ведь даже при низком залегании грунтовых вод (глубже 15 м) можно наткнуться на подземную реку. В данной ситуации фильтры забиваться не будут, и скважина прослужит более 20-ти лет.

Артезианская скважина

В данном случае надо провести бурение до известняковой породы, которая залегает на глубине 35-1000 метров и более. Артезианская скважина представляет собой надежный и долговечный источник с минимальным объемом 1500 л.

Схема Артезианской скважины

 Итак:

Вода, находящаяся в известняковом слое грунта, обладает высоким качеством. Обычно скважины «на известняк» не создают для личных нужд, а если создают, то глубиной не более 135-ти м.

• На ее обустройство уходит от нескольких дней до месяца. При этом затрачивается намного больше средств, чем при создании скважины «на песок».
• В скважину артезианского типа не могут попасть грунтовые воды и верховодка. Срок ее службы приблизительно такой же, как у колодца.

При желании обустроить такой источник воды как скважина, попросите чтобы вам сделали расчет дебета. Таким образом, вы сможете правильно подобрать нужный насос. А если делаете совместно, тогда насосную станцию. А это затраты, которых можно и избежать.

Узнаем производительность скважины

Для того, чтобы узнать производительность источника воды, нужно:

• Откачать воду с помощью поверхностного насоса или мотопомпы;
• Затем необходимо замерить ее количество. Привяжите к гайке веревочку и опустите ее в источник воды, после чего замерьте длину.

Таким образом, вы узнаете зеркало воды. Получив необходимые данные, можете переходить к покупке самой насосной станции.

Для ознакомления с параметрами используйте паспорт системы

Обратите особое внимание на наличие входного фильтра и обратного клапана

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

• место расположения оборудования;
• требуемый напор;
• коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
• величина разницы давления при выключении и включении;
• надежность оборудования;
• удобство эксплуатации;
• стоимость оборудования.

Устройства погружного насоса

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

• габариты;
• мощность доступного источника электропитания;
• производительность;
• стоимость.

Основными техническими критериями скважины:

• глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
• объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необходимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

https://youtube.com/watch?v=0N_KOvdK2xU

Различия поверхностных и погружных агрегатов

Выбирая насос, в первую очередь необходимо четко представлять себе особенности его конструкции и рабочие качества. Это позволит получить нужную модель и освободить себя от лишних проблем.

Распространены две конструкции скважинных насосов:

• погружные
• поверхностные

Рассмотрим их особенности внимательнее.

Виды поверхностных насосов

Основной особенностью поверхностных насосов является способ размещения — они находятся вне скважины (на поверхности), не погружаются в воду. Это значительно упрощает ремонт или обслуживание, а также значительно упрощает установку насоса — требуется лишь разместить его на ровной площадке, подать напряжение питания (220 или 380 В), и опустить всасывающий патрубок в скважину на всю ее глубину.

Эта особенность заметно ограничивает применение таких конструкций на практике, хотя при равных условиях пользователи всегда выбирают именно поверхностные модели. Многие пользователи недовольны высоким уровнем шума во время его работы, но этот недостаток легко устраняется с помощью установки защитного короба.

Основные разновидности поверхностных насосов:

• центробежный
• вихревой
• с внешним эжектором (жидкостно-кольцевые)

Центробежный

Первый вариант конструкции встречается чаще всего. Основным его элементом является крыльчатка, а всасывание воды производится через патрубок, расположенный по оси вращения. Жидкость поступает по трубопроводу и с усилием выталкивается лопастями рабочего колеса в напорный патрубок, установленный в радиальном направлении.

Вихревой

Вихревые насосы работают на схожем принципе, только всасывающий патрубок у них смещен относительно оси вращения и находится рядом с подающей трубой. Лопасти имеют специальную форму, образующую вихри. Кроме того, их количество намного превышает число лопаток центробежных насосов. Благодаря им жидкость выталкивается из крыльчатки с гораздо большим усилием. Вихревые конструкции предназначены только для работы с чистой водой, без примесей песка или иных частиц.

Жидкостно-кольцевой

Третий тип конструкции основан на подаче жидкости с помощью лопастей, установленных на роторе, погруженном в воду. При вращении возникает центробежная сила, выталкивающая воду в выходной патрубок. Из-за этого возникает разрежение, благодаря которому вода всасывается в рабочую камеру.

Виды погружных насосов

Высота, на которую погружной насос способен поднять воду, значительно превышает показатели поверхностных конструкций — до 100 м и более. При этом, для правильной установки насоса надо точно знать динамический уровень воды в скважине и опускать насос на глубину, несколько превышающую это значение.

Существует две разновидности погружных насосов:

• вибрационные
• центробежные

Вибрационные

В основе работы таких устройств лежит принцип воздействия магнитного поля на сердечник, соединенный с мембраной. Она изгибается, закачивая воду в рабочую камеру, откуда она выводится при обратном ходе мембраны. Однако, специалисты не рекомендуют использовать вибрационные насосы в скважинах, так как они разбивают ее донную часть и выводят ее из строя.

Центробежные

Ее лопатки производят одновременное всасывание потока воды с помощью центрального патрубка, и выброс потока в радиальном направлении и с многократно увеличенной энергией. Возможности таких насосов намного выше, чем у вибрационных моделей, но износ рабочей части наступает гораздо раньше.

Для колодцев

Кроме этого, различают погружные насосы для колодцев и для скважин. Первые предназначены для работы в условиях большого рабочего пространства, поэтому диаметр их корпуса может быть достаточно велик.

Для скважин

Скважинные модели рассчитаны на погружение в обсадную трубу ограниченного размера. Если выбрать насос, слишком плотно входящий в гильзу, при температурном уменьшении диаметра обсадной трубы корпус может застрять и не выйти наружу для проведения ремонта или обслуживания.

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

Потребитель	Расход л/мин	Расход м³/час
Умывальник с раковиной	10	0,6
Умывальная раковина	10	0,6
Ванна/гидромассаж	18	1,08
Душ	12	0,72
Туалет	7	0,42
Биде	6	0,36
Стиральная машина	12	0,72
Кухонная мойка	12	0,72
Посудомоечная машина	8	0,48
Водоразборный кран 1/2″	20	1,2
Водоразборный кран 3/4″	25	1,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Как выбрать

Перед выбором электронасоса для скважины на участке необходимо узнать о критериях, на основе которых стоит приобретать такие изделия. Прежде всего необходимо знать, сколько воды будет перекачиваться ежедневно. Для снабжения водой загородного дома потребуется более мощный насос, чем конструкция для водоснабжения теплицы.

Во время выбора необходимо учитывать следующие данные:

1. Если в доме, для которого приобретается механизм, проживает 4 человека, стоит выбрать устройство, которое обеспечивает перекачивание 3 кубов воды в час. Такого объема хватает для всей семьи. Если же необходимо перекачивать воду еще и для снабжения водой теплицы и огорода, расход увеличивается вдвое.
2. При установке поверхностного механизма для обеспечения водой таун-хауса нужно приобретать устройства, производительность которых составляет более 5 кубов.

Скважина под поверхностный насос, которая создается на участке, должна иметь глубину менее 20 метров. Если глубина больше, необходимо присмотреться к более мощным типам устройств. Обычно для скважин глубже 25 метров приобретаются центробежные насосы.

Пределы глубин размещения электронасоса в скважине

Определение глубины опускания электронасоса всегда связывают с динамическим и статическим уровнем источника. Под статическим уровнем понимают расстояние между поверхностью грунта до водного горизонта источника при отсутствии водозабора, при составлении паспорта скважины он определяется спустя час после прокачивания.

Динамический уровень колодцев и скважин фиксируют при включенном на полную мощность электронасосе, который осуществляет водозабор в данном источнике, он также равен расстоянию между поверхностями земли и воды. Динамический порог фиксируется в точке равновесия пребывающего и откачиваемого потока, когда водное зеркало находится на постоянной отметке.

Рис. 3  Показатели уровня воды

Понятно, то при определении глубины спуска необходим учет динамической характеристики скважины, то есть электронасос должен располагаться ниже динамического порога не менее чем на 1 – 3  м – это является первым неоспоримым условием.

К тому же такая вода станет непригодной не только для питья, но и для хозяйственных нужд. Поэтому правильно рассчитанная глубина опускания должна учитывать этот фактор, расстояние до дна не должно падать ниже, чем на 0,5 – 1 м., для мощных электронасосов выбирают наивысший предел и даже увеличивают это расстояние.

Преимущества и недостатки использования автоматики

• Осуществляется полный контроль над функционированием сети водоснабжения.
• В компактном электронном блоке производители собирают все узлы автоматики.
• Использование регулятора увеличивает срок эксплуатации помпы.
• Поддержание постоянного напора обеспечивает комфортное пользование сантехническими приборами.

Для удобства потребителей блоки оснащены цифровыми дисплеями для слежения за параметрами. В случае сбоя они перезапускаются самостоятельно.

Недостатки автоматики:

• Функционирование электронных приборов зависит от напряжения в электрической цепи.
• Блоки управления отличаются высокой стоимостью.
• Системы контроля не подходят для вибрационных насосов.
• Заводские настройки приборов не всегда подходят для конкретной сети, выполнить регулировку может только специалист.

Монтаж погружного насоса

Установка погружного насоса производится в скважине, не нужно отдельно оборудовать хозпостройку или устраивать кессон. Сначала выполняется сборка агрегата, к нему присоединяют кабель и трубу, которая обеспечивает подачу воды, трос, после этого конструкцию спускают в скважину.

Шаг 1: Подготовка к монтажу оборудования

В данном случае необходим обратный клапан, чтобы предотвратить слив воды. На него устанавливают фильтр, напоминающий по форме чашу и не пропускающий мелкие частицы ила.

За клапаном производится установка трубы/нагнетательного шланга

Для закрепленной трубы важно, чтобы она была ровной. Силовой кабель расправляют и выравнивают

Для всех соединений делается надежная гидроизоляция.

Шаг 2: Погружение насоса в скважину

Схема погруженного скважинного насоса.

После соединения описанных выше конструкций подготовительная часть считается завершенной и можно приступать к установке насоса.

Производится его опускание или погружение следующим образом:

• надевают изготовленную из резины прокладку на обсадную трубу;
• монтируют оголовок;
• через отверстие оголовка протаскивают агрегат и плавно опускают его вниз.

Можно этого и не делать, но тогда погружение насоса потребует большей аккуратности. Конструкция весит немало, и плавное движение обеспечить нелегко, но это необходимо.

Даже если владелец участка монтирует систему отопления своими руками, то для опускания агрегата в скважину либо колодец ему понадобится помощь еще как минимум 2 человек. Это нужно для того, чтобы двое людей могли удерживать агрегат на весу, а третий постепенно должен опускать трос без сильных рывков.

При монтаже оборудования нужно тщательно следить за тем, чтобы в скважину не попали посторонние детали, которые потом стали бы препятствием. Стандартно между стенками трубы и насосом остается совсем маленький зазор, и даже предмет размером не больше гайки может создать проблему.

Глубина установки погруженного насоса.

Насос закрепляют на такой высоте, чтобы она была ниже динамического уровня воды, тогда он будет постоянно покрыт ею. При этом нельзя устанавливать его слишком низко, поскольку чем ближе он ко дну, тем выше риск засасывания песка или ила.

Кроме того, учитывается глубина установки для выбранной модели оборудования, которая указывается в техдокументации. В среднем для большинства агрегатов она составляет 10 м, но для эжекторных насосов больше — до 15-20 м. Бывают и специальные приборы, рассчитанные на глубину 25-40 м.

Оптимальный вариант — размещение насоса на расстоянии 1-2 м от дна скважины. После установки трос фиксируют на специальном кронштейне, расположенном на внешней стороне.

Шаг 3: Определение точки работы насоса

После завершения монтажных работ необходимо определить рабочие характеристики агрегата при имеющейся нагрузке. В техпаспорте указывают усредненные сведения, практические показатели могут от них отличаться.

Владелец должен провести испытания, в ходе которых измерит такой показатель, как расход воды за единицу времени. Для этого ему нужно проверить скорость заполнения жидкостью заданного объема.

В то же время с помощью манометра нужно измерить давление, создающееся в системе водоснабжения при работе оборудования. После этого следует проверить электрическую часть. Для этого к насосу нужно подсоединить специальные щипцы, проводящие ток. Это поможет измерить силу тока и потребление энергии при работе прибора.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

• неправильно выполненная установка насоса погружного типа в скважину;
• неправильно подобранные элементы автоматического управления насосным оборудованием;
• неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Демонтаж глубинного насоса своими руками

Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.

Основные термины

При планировании размещения насоса в пробуренной скважине наша основная задача содержится в том, дабы поместить его так, дабы он неизменно был под водой. Для этого нужно произвести несложные расчеты и выполнить пара операций с подвесной системой.

Но прежде всего направляться разобраться с основными параметрами, которыми характеризуются водоносные скважины.

Среди них для нас самыми ответственными будут такие:

Неспециализированная глубина – расстояние от верхнего края оголовка до дна. В большинстве случаев информация о глубине сообщается в момент бурения, но никто не запрещает нам проверить эту цифру посредством груза на узком и прочном шнуре.

• Уровень воды статический – расстояние от верхней точки до края водного зеркала. Выяснить его возможно посредством маленького груза, опустив его на глубину до ослабления шнура либо появления первого всплеска.
• Уровень воды динамический – высота водного зеркала при работающем насосе. Эта величина неизменно меньше, чем статический уровень.

Как мы отмечали, все эти величины определяются при бурении и заносятся в паспорт скважины. Но в случае если по окончании завершения буровых работ прошло много времени, либо паспорта у вас по большому счету нет (бывает и такое при восстановлении бесхозных скважин) – неизменно возможно провести измерения самостоятельно.

Виды центробежных скважинных насосов

С учетом расположения вала центробежные насосы подразделяются на модели с горизонтально и вертикально расположенными осями. Стоимость моделей с горизонтальным валом сравнительно невысокая, поскольку они применяются для водозабора из емкостей поверхностного и промежуточного вида. Т.е. там, где устройство может быть оборудовано на поверхности, либо в небольшом заглублении в качестве обустроенной шахты с учетом достаточной мощности агрегата.

Потребности в водоснабжении могут быть полностью удовлетворены несколькими методами, однако при отсутствии оборудованной централизованной системы, наилучшим решением будет установка центробежного насоса. Модели с интегрированным вертикальным валом создаются специально для возможности погружения в скважину. Такие устройства создаются в нескольких формах:

1. Первый вариант подразумевает размещение мотора на поверхности.
2. На втором устройстве монтируется готовый цилиндр толщиной примерно 10 см, который погружается в рабочую среду вместе с мотором.

Показатель производительности определяется количеством установленных рабочих колес. По этому показателю скважинные агрегаты делятся на 2 группы:

1. Одноступенчатые.
2. Многоступенчатые.

Несколько ступеней могут по-разному соединяться между собой. Если рабочие камеры соединены друг с другом последовательно, насос выдает напор, увеличенный в соответствии с количеством турбин. Когда камеры установлены параллельно, уровень напора не повышается. Увеличивается только показатель производительности устройства.

Об устройстве и функциях адаптера для скважины

Речь идет об устройстве, соединяющем водопровод, который идет к дому, с выводом скважины. Устанавливают адаптер в обсадной трубе и, как мы только что отметили, ниже уровня промерзания почвы, благодаря чему скважина будет оставаться работоспособной вне зависимости от времени года. Конструкция адаптера такова, что соединение получается максимально герметичным, но при этом легким в демонтаже/ремонте.

Схема монтажа скважинного адаптера

Адаптер состоит из двух частей – наружной и внутренней. Наружный элемент является своего рода патрубком, устанавливаемым в проделанное в обсадной трубе отверстие. При этом на той части, что находится внутри, имеется специальный паз, благодаря которому части устройства стыкуются плотно и герметично. Снаружи имеется резьба, чтобы соединяться с трубопроводом, дополнительные уплотнители и накидная гайка, фиксирующая устройство в нужном положении/месте.

Внутренняя и внешняя части скважинного адаптера

Что касается второй части устройства, то она целиком находится в обсадной трубе. Является, по сути, «коленом», немного измененным и модернизированным, которое соединено выводами с первой частью устройства  (имеется специальный шип, который соединяется с упомянутым выше пазом; вместе это – соединение «ласточкин хвост», уплотненное резиновым кольцом) и шлангом, подключенным к насосу.

Принцип работы адаптера для скважины

Чтобы облегчить монтаж, сверху внутренней детали имеется глухая резьба. Туда закручивается монтажная труба, благодаря которой опускается устройство. В скважине оно устанавливается в паз второй части, далее монтажная труба попросту выкручивается и извлекается. Своими руками несложно изготовить подобный инструмент.

Здесь можно увидеть глухое резьбовое отверстие для монтажа внутренней детали адаптера для скважины

Таблица. Основные материалы, из которых может быть изготовлен скважинный адаптер.

Название, фото	Краткое описание
«Нержавейка»	Устройства из нержавеющей стали прочны, много весят и способны прослужить примерно 30-40 лет. Цена на такие адаптеры соответствует их качеству.
Бронза	Бронзовые адаптеры высокого качества стоят очень дорого. Но при этом служат они долго – порядка 25 лет.
DZR-сплав	Данный материал на латунной основе хорош тем, что не выделяет никаких вредных веществ, чего не скажешь о следующем варианте.
Латунь	Дешевые латунные адаптеры служат не более 8-10 лет. В течение этого времени они выделяют в воду оксиды цинка/меди, а потому рекомендуется дополнительно установить фильтр.

Скважинные адаптеры из DZRСкважинный адаптер

Шнековые погружные насосы

Идея использования бесконечной спирали в качестве насоса для перекачивания жидкостей не нова. Большинство насосов, используемых для перекачивания больших объемов технических жидкостей, имеет именно такой тип оборудования. Принципиально в отличие от вибрационных и центробежных насосов схема работы шнекового насоса состоит в том, что захватывая жидкость в одном конце шнека, при его вращении она постепенно перемещается по постоянно сужаемому пространству и на выходе получает большое давление и напор.

Для погружных насосов, небольших скважин, когда глубина ее достигает всего 30-40 метров такое оборудование работает без особых проблем и нареканий. И хотя узким местом таких насосов остается механическая составляющая большого распространения в классическом виде сегодня шнековые насосы не получили. В основном сегодня шнековые насосы применяются для скважин средней глубины, с чистой водой и незначительным показателем содержания солей.

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

• Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
• Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
• Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
• Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
• После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.
